Flink-反压-1.基本概念

expect7g
161 阅读2分钟

1.为什么会存在反压

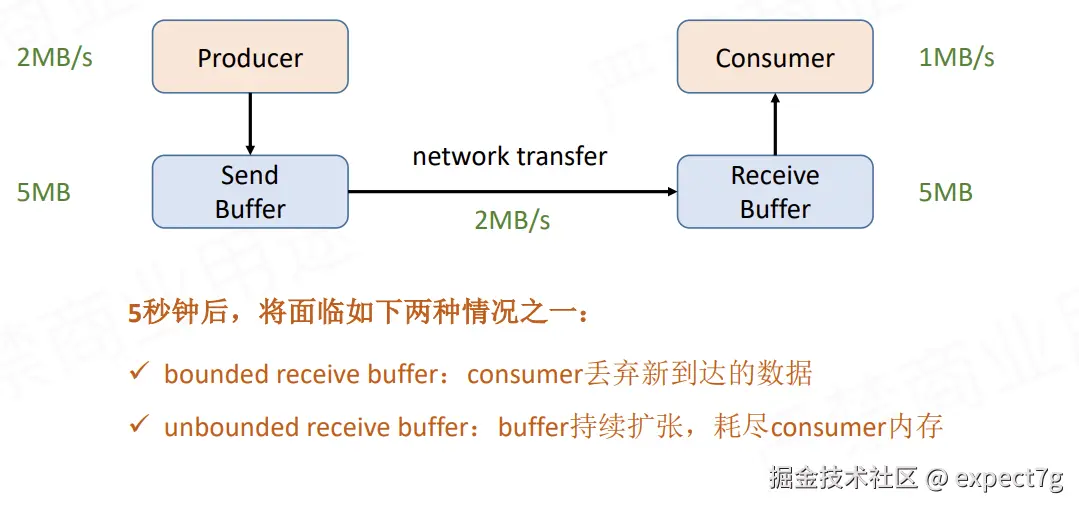

反压是很常见的情况，如下图

  • 生产者：每s生产2MB数据
  • 消费者：每s消费1MB数据

在生产者和消费者之间又存在一个缓冲区，为了缓解这个差值的，但是如果一致存在差值，迟早有一天，缓冲区会满，到时候会引发严重的溢出问题

image.png 因此，我们为了解决这个问题，需要在中间加一个速度控制器，你可以理解为是变压器，把高压变为低压，Flink有2种解决方案

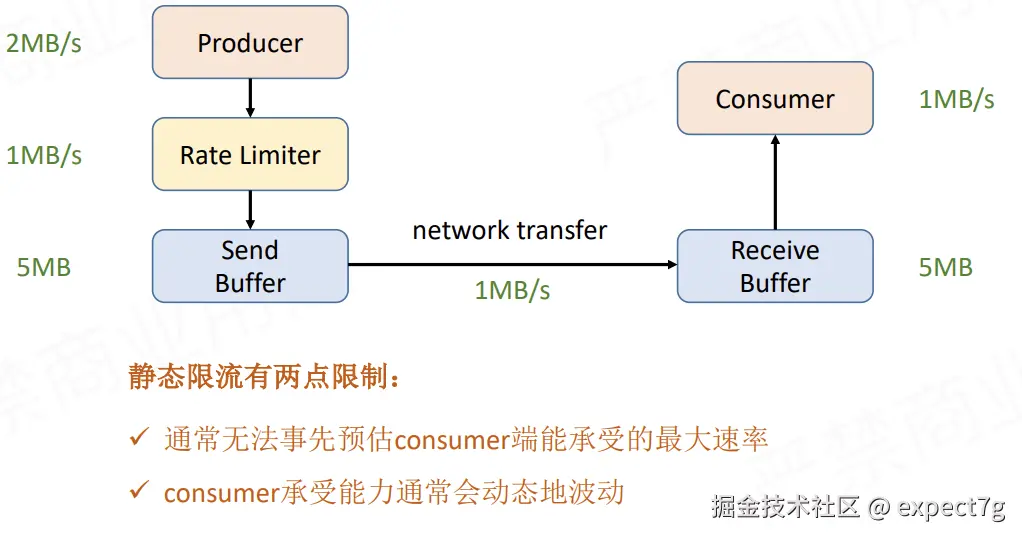

  1. 静态限速(1.5前) image.png

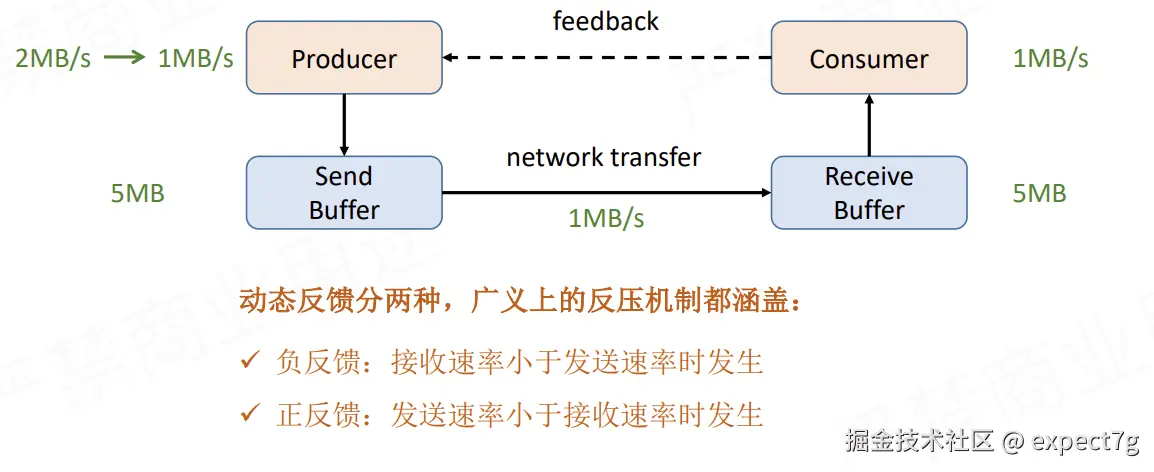

  2. 动态反馈(1.5后) image.png

2.TCP-based反压--静态限速

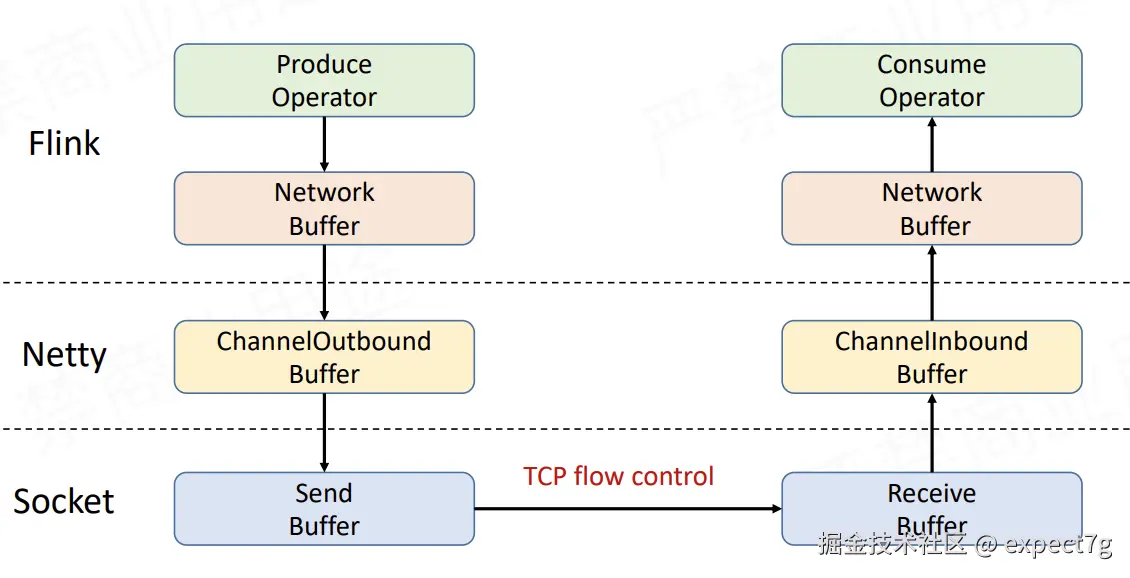

这是早期Flink版本基于TCP去做的处理，我们都知道类似storm、spark、zookeeper都有一个机制就是feedback，而TCP天然具备feedback机制，因此Flink早期用它做反压 image.png 简单看一下他的原理(不重要)

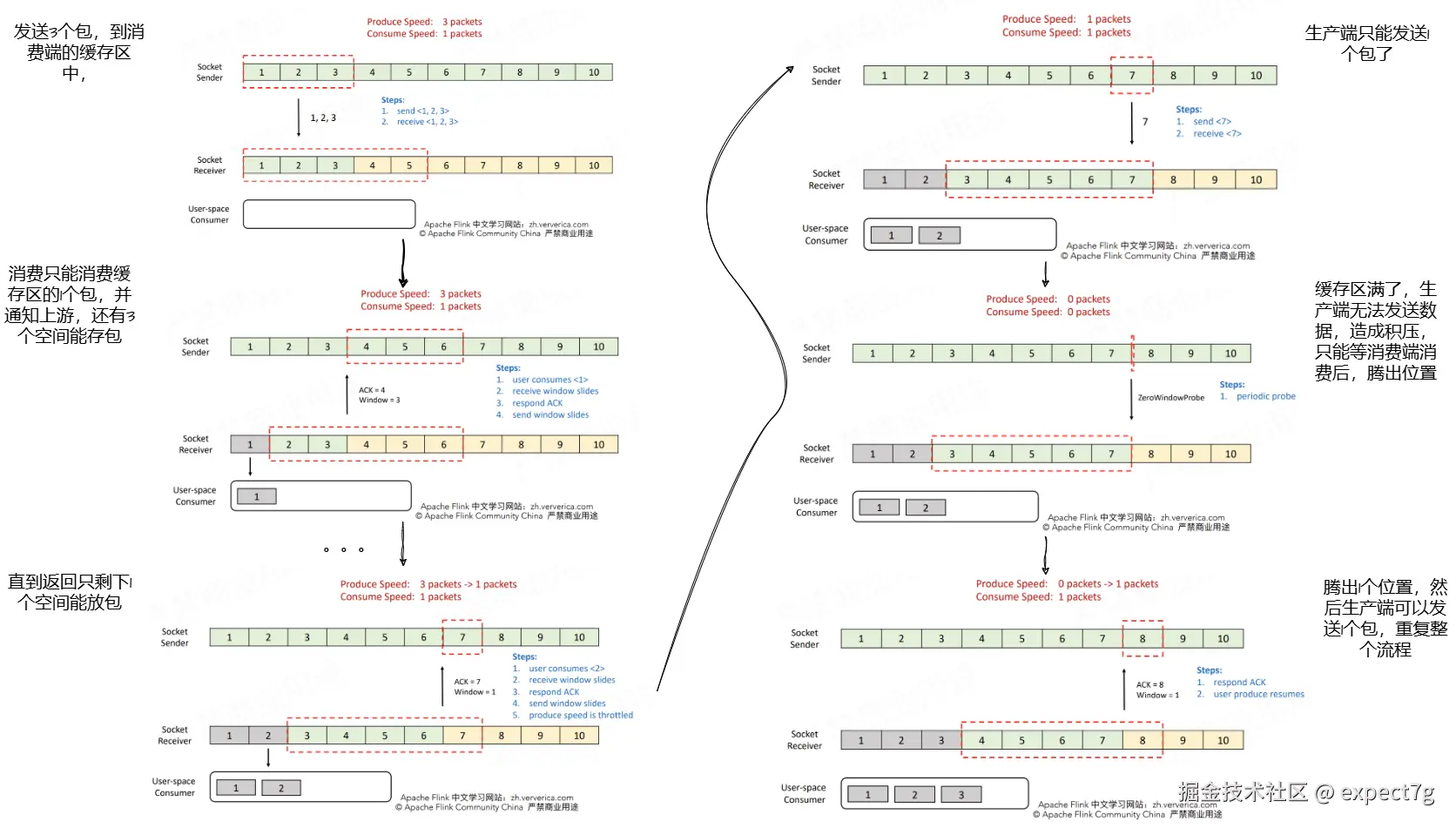

TCP反压机制.png 我们看得出来，整个静态窗口的机制还存在很大的不足，比如缓存区满了，就只能消费1个后，才能生产1个

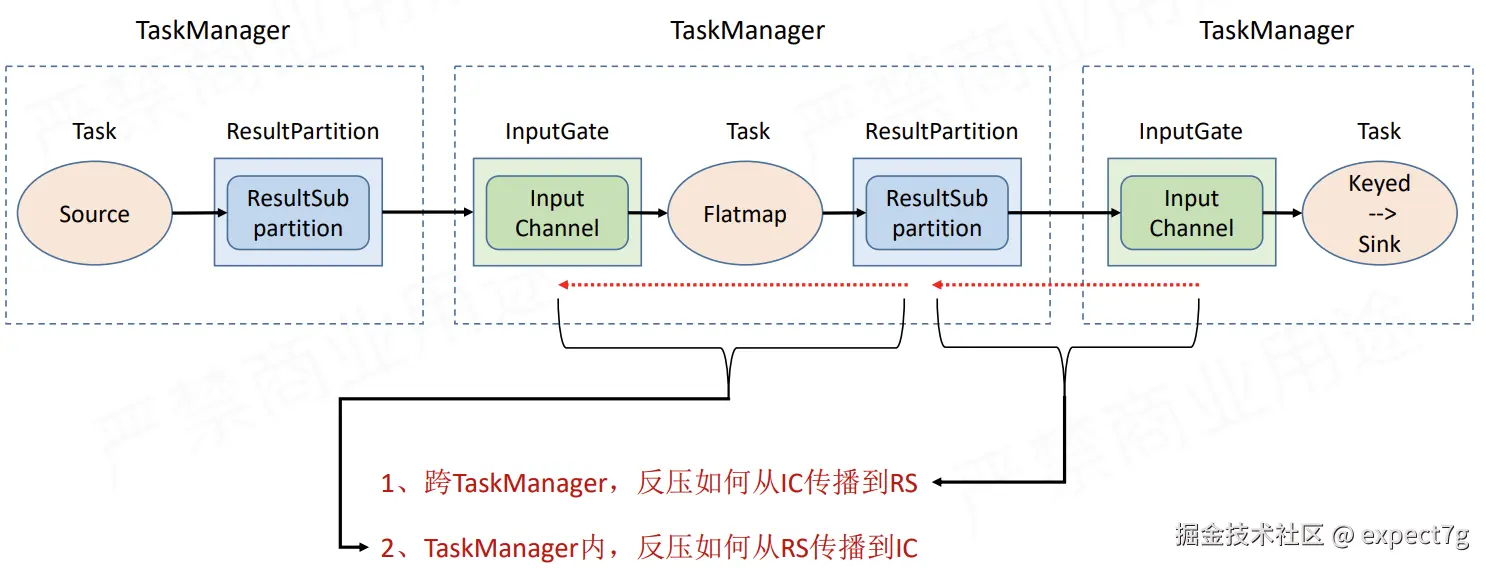

3.反压信息的传播


(1) 几个组件的概念

  • ResultPartition：简称RP，生产者的数据输出 “分区”，是数据发送的逻辑单元，其中ResultSubPartition是细分(也叫RSP)，实际存储待发送数据的缓冲区，用于写
  • InputGate：简称IG，消费者的数据输入 “门”，用于读，聚合多个输入通道（InputChannel）的数据，其中InputChannel是单个数据通道(也叫IC)，对应上游一个 ResultSubpartition
  • LocalBufferPool：简称LBP，为当前 TaskManager 内的任务提供 本地缓冲区，临时存放待发送的数据。
  • NetworkBufferPool：简称NBP，Flink 全局的 跨 TaskManager 网络缓冲区，用于在网络传输前暂存数据。

反压的前提：

  1. IC满了
  2. LBP满了
  3. NBP满了

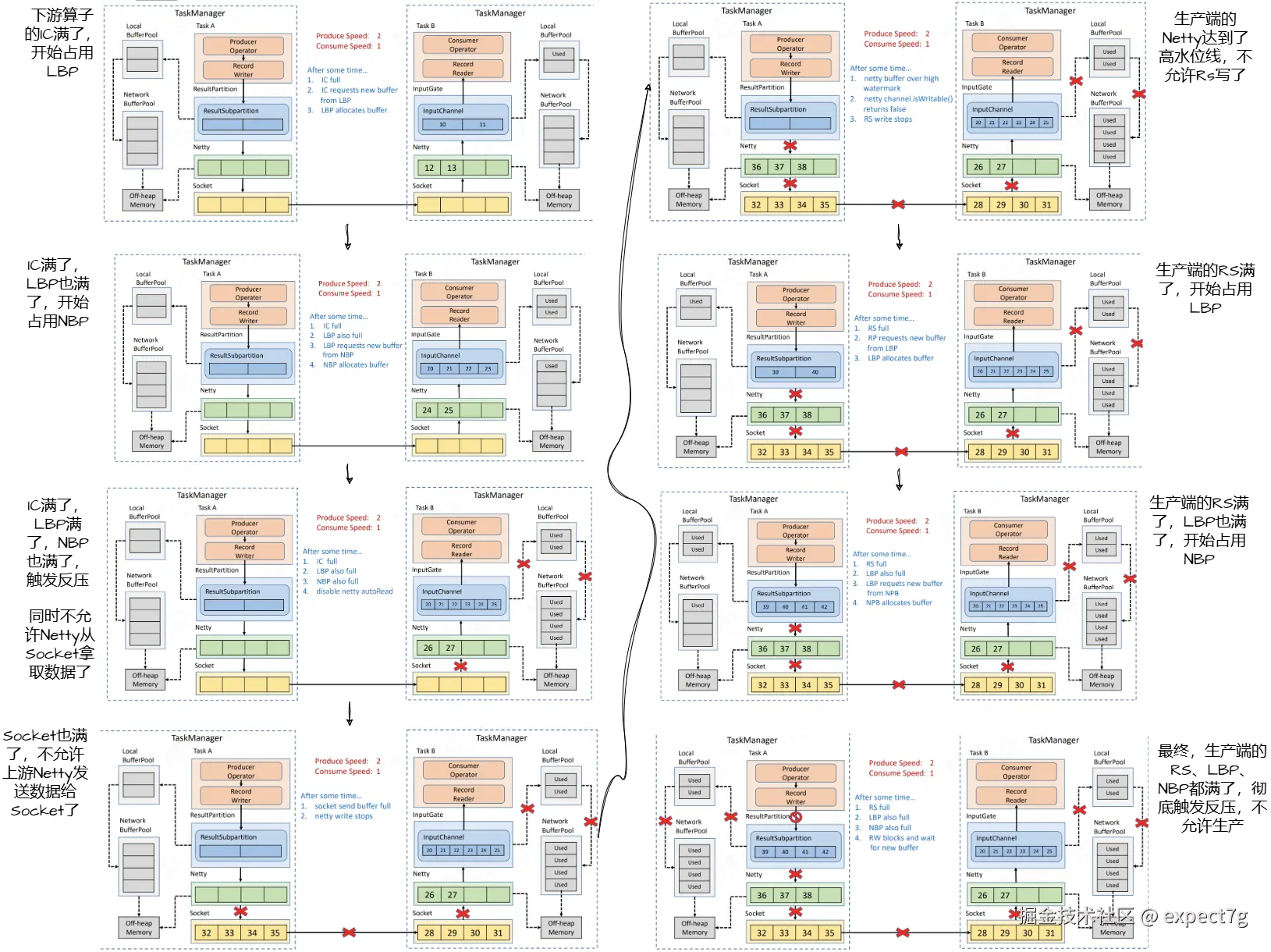

(2) 跨TM的反压

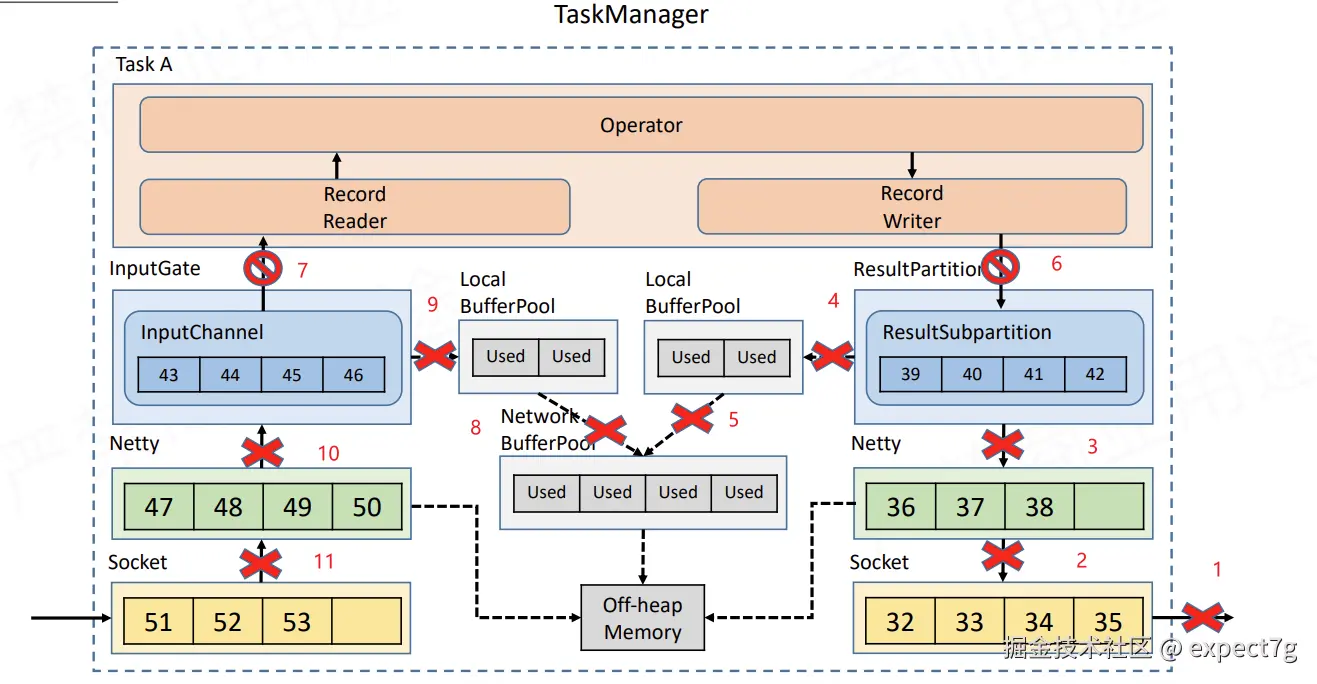

(3) TM内的反压


4.Credit-based反压---动态反馈

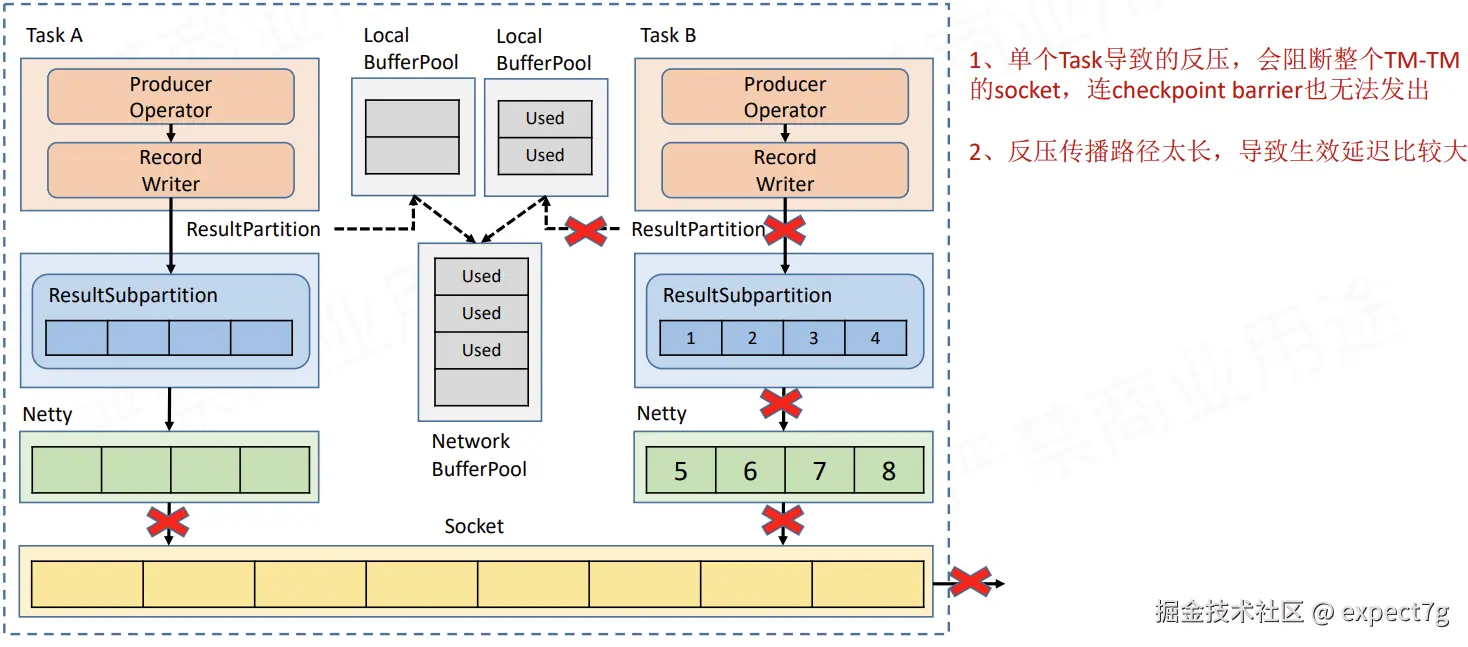

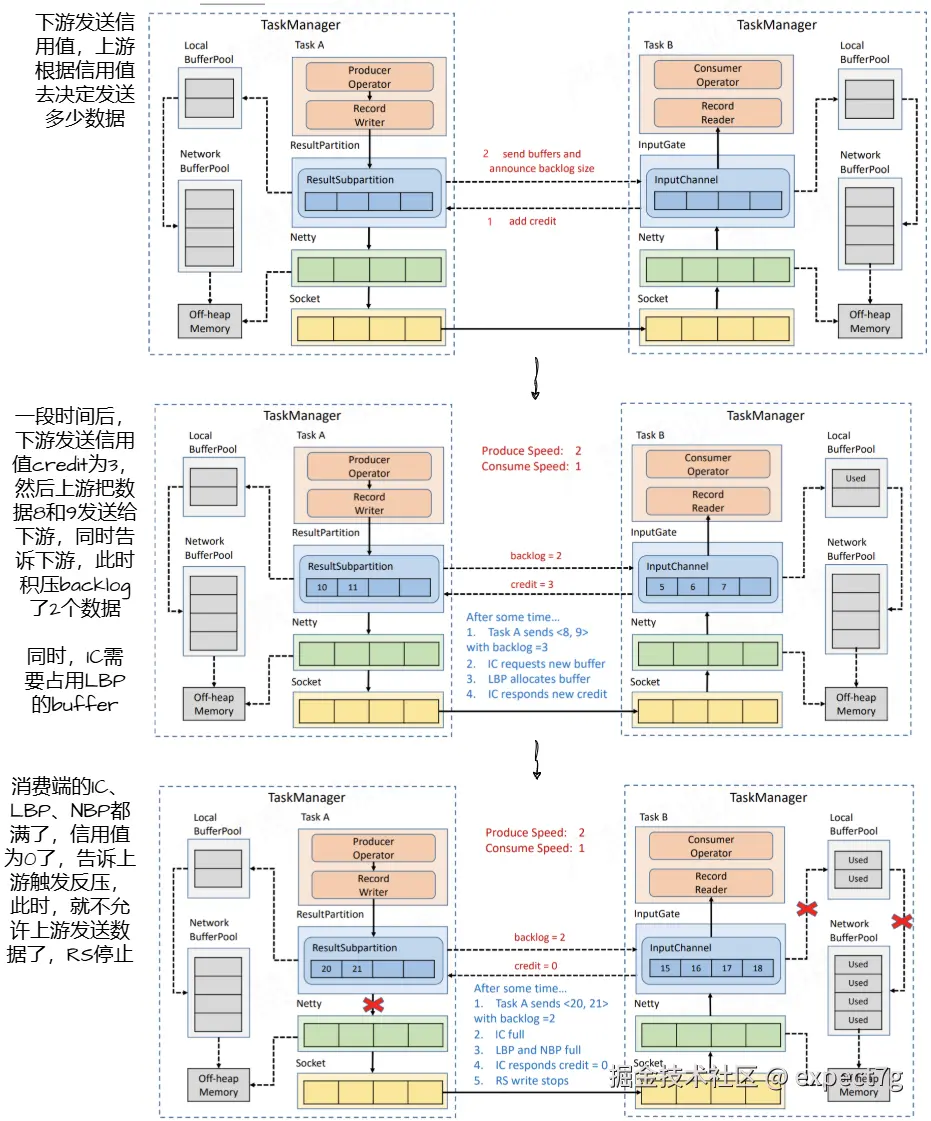

image.png 在TCP反压版本优缺点的情况下，Flink选择自己实现一个feedback机制，credit可以类比TCP的窗口，原理如下图 信用反压.png 原理就是下面几点

  1. 下游算子根据其可用缓冲区数量和处理能力计算信用值Credit(这是动态更新的)，然后发送给上游算子
  2. 上游算子根据Credit去发送数据(只能<=Credit的值)
  3. 当下游可用缓冲区数量都满了，Credit降为0了，通知上游触发反压
  4. 上游开始反压，停止RS的写入
