DolphinScheduler 如何高效调度 AnalyticDB on Spark 作业？

DolphinScheduler是一个分布式易扩展的可视化DAG工作流任务调度开源系统，能高效地执行和管理大数据流程。用户可以在DolphinScheduler Web界面轻松创建、编辑和调度云原生数据仓库 AnalyticDB MySQL 版的Spark作业。

前提条件

• AnalyticDB for MySQL集群的产品系列为企业版、基础版或湖仓版。
• AnalyticDB for MySQL集群中已创建Job型资源组或Spark引擎的Interactive型资源组。
• 已安装JDK，且JDK的版本为1.8及以上版本。
• 已安装DolphinScheduler。
• 已将运行DolphinScheduler的服务器IP地址添加至AnalyticDB for MySQL集群的白名单中。

调度Spark SQL作业

AnalyticDB for MySQL支持使用批处理和交互式两种方法执行Spark SQL。选择的执行方式不同，调度的操作步骤也有所不同。详细步骤如下：

批处理

1. 安装Spark-Submit命令行工具并配置相关参数。

说明：您只需要配置keyId、secretId、regionId、clusterId和rgName这些必填参数。

2. 创建项目。

3. 访问DolphinScheduler Web界面，在顶部导航栏单击项目管理。          2. 单击创建项目。          3. 在弹出的创建项目对话框中配置项目名称、所属用户等参数。

4. 创建工作流。

• 单击已创建的项目名称，进入工作流定义页面。          * 单击创建工作流，进入工作流DAG编辑页面。          * 在页面左侧选择SHELL，并将其拖拽到右侧空白画布中。          * 在弹出的当前节点设置对话框中配置如下参数：     * 单击确认。     * 单击页面右上角保存，在弹出的基本信息对话框中配置工作流名称等参数，单击确定。

说明：其他参数说明请参见DolphinScheduler任务参数。

4. 运行工作流。

• 单击工作流操作列的按钮，上线工作流。
• 单击工作流操作列的按钮。
• 在弹出的启动前请先设置参数对话框中，配置对应参数。
• 单击确定，运行工作流。

5. 查看工作流详细信息。

• 在左侧导航栏单击任务实例。
• 在操作列，单击按钮，查看工作流执行结果和日志信息。

交互式

1. 获取Spark Interactive型资源组的连接地址。

2. 登录云原生数据仓库AnalyticDB MySQL控制台，在左上角选择集群所在地域。在左侧导航栏，单击集群列表，在企业版、基础版或湖仓版页签下，单击目标集群ID。          2. 在左侧导航栏，单击集群管理 > 资源管理，单击资源组管理页签。          3. 单击对应资源组操作列的详情，查看内网连接地址和公网连接地址。您可单击端口号括号内的image按钮，复制连接地址。

以下两种情况，您需要单击公网地址后的申请网络，手动申请公网连接地址。          - 提交Spark SQL作业的客户端工具部署在本地。          - 提交Spark SQL作业的客户端工具部署在ECS上，且ECS与AnalyticDB for MySQL不属于同一VPC。

2. 创建数据源。

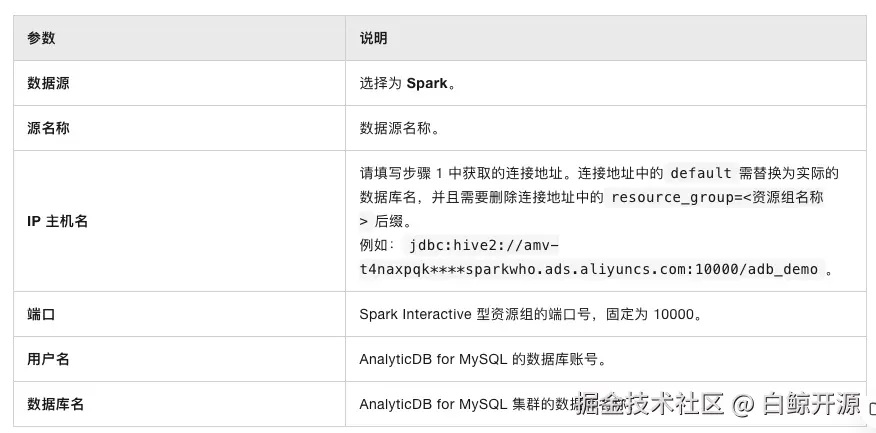

3. 访问DolphinScheduler Web界面，在顶部导航栏单击数据源中心。          2. 单击创建数据源，选择数据源类型为Spark。          3. 在弹出的创建数据源对话框中配置如下参数：

4. 单击测试连接，测试成功后，单击确定。

说明：其他参数为选填参数，详情请参见MySQL数据源。

3. 创建项目。

4. 访问DolphinScheduler Web界面，在顶部导航栏单击项目管理。          2. 单击创建项目。          3. 在弹出的创建项目对话框中配置项目名称、所属用户等参数。

5. 创建工作流。

6. 单击已创建的项目名称，进入工作流定义页面。          2. 单击创建工作流，进入工作流DAG编辑页面。          3. 在页面左侧选择SQL，并将其拖拽到右侧空白画布中。          4. 在弹出的当前节点设置对话框中配置如下参数：

7. 单击确认。     6. 单击页面右上角保存，在弹出的基本信息对话框中配置工作流名称等参数，单击确定。

8. 运行工作流。

9. 单击工作流操作列的按钮，上线工作流。          2. 单击工作流操作列的按钮。          3. 在弹出的启动前请先设置参数对话框中，配置对应参数。          4. 单击确定，运行工作流。

10. 查看工作流详细信息。

11. 在左侧导航栏单击任务实例。          2. 在操作列，单击按钮，查看工作流执行结果和日志信息。

调度Spark Jar作业

1. 安装Spark-Submit命令行工具并配置相关参数。

说明：您只需要配置keyId、secretId、regionId、clusterId和rgName这些必填参数。如果您的Spark Jar包在本地，还需要配置ossUploadPath等OSS相关参数。

2. 创建项目。

3. 访问DolphinScheduler Web界面，在顶部导航栏单击项目管理。          2. 单击创建项目。          3. 在弹出的创建项目对话框中配置项目名称、所属用户等参数。

4. 创建工作流。

5. 单击已创建的项目名称，进入工作流定义页面。          2. 单击创建工作流，进入工作流DAG编辑页面。          3. 在页面左侧选择SHELL，并将其拖拽到右侧空白画布中。          4. 在弹出的当前节点设置对话框中配置如下参数：          5. 单击确认。     6. 单击页面右上角保存，在弹出的基本信息对话框中配置工作流名称等参数，单击确定。

说明：其他参数说明请参见DolphinScheduler任务参数。

4. 运行工作流。

5. 单击工作流操作列的按钮，上线工作流。          2. 单击工作流操作列的按钮。          3. 在弹出的启动前请先设置参数对话框中，配置对应参数。          4. 单击确定，运行工作流。

6. 查看工作流详细信息。

7. 在左侧导航栏单击任务实例。          2. 在操作列，单击按钮，查看工作流执行结果和日志信息。
