前言
在工业自动化领域，数据的实时传输和设备之间的高效沟通至关重要。
FINS（Factory Interface Network Service）通信协议是欧姆龙公司开发的一种指令/响应系统，广泛应用于工业自动化控制网络中。
本文将详细介绍FINS协议的基本格式、功能码以及如何使用HslCommunication库实现与欧姆龙PLC的通信。
一、效果展示
以下是使用FINS协议与欧姆龙PLC通信的效果展示图：
二、FINS 协议格式及功能码简介
FINS协议简介
FINS通信协议是欧姆龙公司开发的用于工业自动化控制网络的指令/响应系统。
通过使用FINS指令，可以实现各种网络间的无缝通信，包括以太网、ControllerLink和SYSMAC LINK等。
通过编程发送FINS指令，上位机或PLC能够读写另一个PLC数据区的内容，甚至控制其运行状态，从而简化了用户程序。
FINS报文格式
FINS通信数据以UDP/IP包或TCP/IP的形式发送和接收，默认通讯端口为9600。
通信过程中包含请求报文和响应报文，每个报文由FINS报文头和FINS请求帧/响应帧组成。
以下是具体的报文格式：
FINS请求报文
FINS响应报文
三、代码示例
为了方便开发者快速上手，本文使用HslCommunication库来实现与欧姆龙PLC的通信。
安装HslCommunication

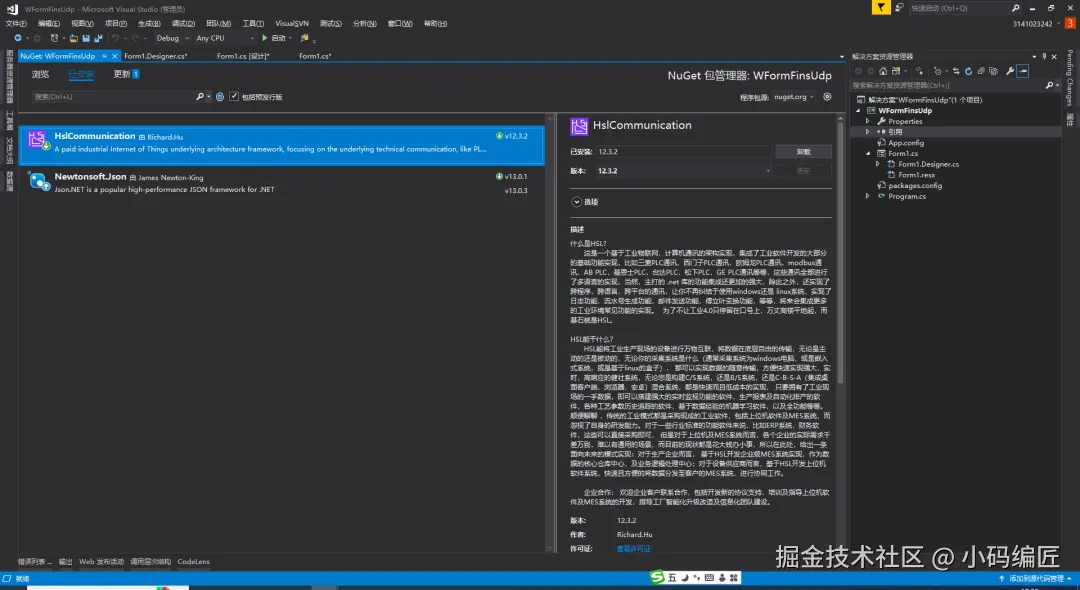

首先需要在项目中安装HslCommunication库，可以通过NuGet包管理器安装：
引用以下命名空间：
using HslCommunication;
using HslCommunication.Profinet.Omron;
Form1.cs
以下是一个简单的Windows Forms应用程序示例，展示了如何使用HslCommunication库与欧姆龙PLC进行通信：
using System;
using System.Collections.Generic;
using System.ComponentModel;
using System.Data;
using System.Drawing;
using System.Linq;
using System.Text;
using System.Threading.Tasks;
using System.Windows.Forms;
namespace WFormFinsUdp
{
public partial class Form1 : Form
{
OmronFinsUdp omronFins;
public Form1()
{
InitializeComponent();
}
private void btStart_Click(object sender, EventArgs e)
{
// 创建OmronFinsUdp实例
omronFins = new OmronFinsUdp("192.168.1.10", 9600);
// 连接PLC
OperateResult connectResult = omronFins.Run();
if (!connectResult.IsSuccess)
{
Console.WriteLine("连接失败: " + connectResult.Message);
return;
}
}
private void btRead_Click(object sender, EventArgs e)
{
// 读取D100寄存器值(16位整数)
OperateResult<short> readResult = omronFins.ReadInt16("D100");
if (readResult.IsSuccess)
{
Console.WriteLine("D100值: " + readResult.Content);
}
// 连续读取D100-D109共10个寄存器
//OperateResult<short[]> batchRead = omronFins.ReadInt16("D100", 10);
//if (batchRead.IsSuccess)
//{
// for (int i = 0; i < batchRead.Content.Length; i++)
// {
// Console.WriteLine($"D{100 + i}值: {batchRead.Content[i]}");
// }
//}
}
private void btWrite_Click(object sender, EventArgs e)
{
// 写入W0.05位状态
OperateResult writeResult = omronFins.Write("W0.05", true);
if (writeResult.IsSuccess)
{
Console.WriteLine("写入成功");
}
}
}
}
总结
本文详细介绍了FINS协议的基本概念及其报文格式，并通过一个实际的代码示例展示了如何使用HslCommunication库与欧姆龙PLC进行通信。
通过FINS协议，用户可以轻松地实现对PLC的读写操作，极大地提高工业自动化系统的灵活性和效率。
