第 8 章：超越文本——图表与公式

Markdown 的魅力不仅在于其简洁的文本格式化能力，更在于它能够通过扩展语法支持复杂的图表绘制和数学公式编写。本章将带你探索如何在 Markdown 文档中直接创建专业的流程图、时序图，以及编写复杂的数学公式，让你的文档从纯文本跃升为专业的技术文档。

为什么需要图表和公式？

图表的价值

在技术文档和学术写作中，图表具有不可替代的作用：

直观表达：复杂的逻辑关系一图胜千言
提升理解：视觉化信息更容易被理解和记忆
专业呈现：精美的图表提升文档的专业度
标准化：统一的图表风格保证文档一致性

公式的重要性

数学公式在科学、工程、经济等领域必不可少：

精确表达：数学语言的严谨性和准确性
国际通用：数学符号是全球通用的语言
专业标准：学术论文和技术文档的基本要求
美观排版：专业的公式排版提升阅读体验

传统方案的局限

❌ 传统方式的问题：

需要专门的绘图软件（Visio、Lucidchart）
图片文件管理复杂
修改困难，需要重新编辑和导出
版本控制困难
文件体积大
不同平台兼容性问题

✅ 代码绘图的优势：

纯文本描述，易于版本控制
修改简单，只需编辑代码
风格统一，自动渲染
文件体积小
跨平台兼容
可以与文档内容同步维护

8.1 Mermaid.js：代码绘图的革命

Mermaid.js 是一个基于 JavaScript 的图表库，它允许你使用简单的文本语法来创建复杂的图表。它的核心理念是"代码即图表"，让图表的创建和维护变得像编写代码一样简单。

Mermaid 的核心优势

1. 简单易学

<!-- 传统流程图需要拖拽和连线 -->
<!-- Mermaid 只需要简单的文本描述 -->

graph TD
    A[开始] --> B{判断条件}
    B -->|是| C[执行操作]
    B -->|否| D[结束]
    C --> D

2. 版本控制友好

# Git 可以轻松追踪图表的变更
- 添加新节点
- 修改连接关系
- 调整节点标签
- 所有变更都有完整的历史记录

3. 自动布局

# Mermaid 自动处理：
- 节点位置计算
- 连线路径优化
- 避免重叠
- 美观的默认样式

4. 广泛支持

# 支持平台：
- GitHub/GitLab（原生支持）
- VS Code（插件支持）
- Typora（内置支持）
- Notion（部分支持）
- 各种静态网站生成器

Mermaid 的基本语法

语法结构：

```mermaid
图表类型 方向
    节点定义
    连接关系
    样式设置
```

支持的图表类型：

类型	关键词	用途
流程图	`graph` 或 `flowchart`	业务流程、算法逻辑
时序图	`sequenceDiagram`	系统交互、API 调用
甘特图	`gantt`	项目管理、时间规划
类图	`classDiagram`	面向对象设计
状态图	`stateDiagram`	状态机、生命周期
饼图	`pie`	数据分布、比例关系
用户旅程图	`journey`	用户体验设计
Git 图	`gitgraph`	版本控制流程

8.1.1 流程图（Flowchart）入门

流程图是最常用的图表类型，用于描述业务流程、算法逻辑或决策过程。

基础语法

1. 图表方向

```mermaid
# 从上到下（默认）
graph TD

# 从下到上
graph BT

# 从左到右
graph LR

# 从右到左
graph RL

2. 节点形状

```mermaid
graph TD
    A[矩形节点]
    B(圆角矩形)
    C([椭圆形])
    D{菱形决策}
    E>旗帜形]
    F[[子程序]]
    G[(数据库)]
    H((圆形))
```

渲染效果：

graph TD
    A[矩形节点]
    B(圆角矩形)
    C([椭圆形])
    D{菱形决策}
    E>旗帜形]
    F[[子程序]]
    G[(数据库)]
    H((圆形))

3. 连接线类型

```mermaid
graph TD
    A --> B  %% 实线箭头
    C --- D  %% 实线
    E -.-> F %% 虚线箭头
    G -.- H  %% 虚线
    I ==> J  %% 粗线箭头
    K === L  %% 粗线
```

渲染效果：

graph TD
    A --> B
    C --- D
    E -.-> F
    G -.- H
    I ==> J
    K === L

4. 连接线标签

```mermaid
graph TD
    A -->|是| B
    A -->|否| C
    B -.->|异步| D
    C ==>|同步| D
```

渲染效果：

graph TD
    A -->|是| B
    A -->|否| C
    B -.->|异步| D
    C ==>|同步| D

实际应用示例

示例1：用户登录流程

```mermaid
graph TD
    Start([用户访问登录页]) --> Input[输入用户名和密码]
    Input --> Validate{验证信息}
    Validate -->|验证成功| Success[登录成功]
    Validate -->|验证失败| Error[显示错误信息]
    Error --> Input
    Success --> Dashboard[跳转到仪表板]

    %% 样式定义
    classDef successClass fill:#d4edda,stroke:#155724,color:#155724
    classDef errorClass fill:#f8d7da,stroke:#721c24,color:#721c24
    classDef processClass fill:#e2e3e5,stroke:#383d41,color:#383d41

    class Success successClass
    class Error errorClass
    class Input,Validate,Dashboard processClass
```

渲染效果：

graph TD
    Start([用户访问登录页]) --> Input[输入用户名和密码]
    Input --> Validate{验证信息}
    Validate -->|验证成功| Success[登录成功]
    Validate -->|验证失败| Error[显示错误信息]
    Error --> Input
    Success --> Dashboard[跳转到仪表板]

    classDef successClass fill:#d4edda,stroke:#155724,color:#155724
    classDef errorClass fill:#f8d7da,stroke:#721c24,color:#721c24
    classDef processClass fill:#e2e3e5,stroke:#383d41,color:#383d41

    class Success successClass
    class Error errorClass
    class Input,Validate,Dashboard processClass

示例2：软件开发流程

```mermaid
graph TD
    A[需求分析] --> B[系统设计]
    B --> C[编码实现]
    C --> D[单元测试]
    D --> E{测试通过?}
    E -->|否| C
    E -->|是| F[集成测试]
    F --> G{集成测试通过?}
    G -->|否| B
    G -->|是| H[用户验收测试]
    H --> I{验收通过?}
    I -->|否| A
    I -->|是| J[部署上线]
    J --> K[运维监控]

    %% 子图分组
    subgraph 开发阶段
        A
        B
        C
    end

    subgraph 测试阶段
        D
        E
        F
        G
        H
        I
    end

    subgraph 运维阶段
        J
        K
    end
```

渲染效果：

graph TD
    A[需求分析] --> B[系统设计]
    B --> C[编码实现]
    C --> D[单元测试]
    D --> E{测试通过?}
    E -->|否| C
    E -->|是| F[集成测试]
    F --> G{集成测试通过?}
    G -->|否| B
    G -->|是| H[用户验收测试]
    H --> I{验收通过?}
    I -->|否| A
    I -->|是| J[部署上线]
    J --> K[运维监控]

    subgraph 开发阶段
        A
        B
        C
    end

    subgraph 测试阶段
        D
        E
        F
        G
        H
        I
    end

    subgraph 运维阶段
        J
        K
    end

流程图最佳实践

1. 清晰的命名

```mermaid
%% ✅ 好的命名
graph TD
    UserInput[用户输入数据]
    ValidateData{验证数据格式}
    SaveToDatabase[(保存到数据库)]

%% ❌ 不好的命名
graph TD
    A[输入]
    B{验证}
    C[(保存)]
```

2. 合理的布局

```mermaid
%% ✅ 清晰的层次结构
graph TD
    Start([开始])
    Process1[处理步骤1]
    Decision{判断条件}
    Process2[处理步骤2]
    End([结束])

    Start --> Process1
    Process1 --> Decision
    Decision -->|是| Process2
    Decision -->|否| End
    Process2 --> End
```

3. 适当的分组

```mermaid
graph TD
    subgraph 前端处理
        A[用户界面]
        B[数据验证]
        C[请求发送]
    end

    subgraph 后端处理
        D[接收请求]
        E[业务逻辑]
        F[数据库操作]
    end

    A --> B
    B --> C
    C --> D
    D --> E
    E --> F
```

8.1.2 时序图（Sequence Diagram）入门

时序图用于描述系统中不同对象之间的交互过程，特别适合展示 API 调用、系统间通信等场景。

基础语法

1. 参与者定义

```mermaid
sequenceDiagram
    participant A as 用户
    participant B as 前端应用
    participant C as 后端API
    participant D as 数据库
```

2. 消息类型

```mermaid
sequenceDiagram
    A->>B: 同步调用
    A-->>B: 异步调用
    A-xB: 同步调用（丢失）
    A--xB: 异步调用（丢失）
    A-)B: 异步调用（无箭头）
    B-->>A: 返回消息
```

渲染效果：

sequenceDiagram
    A->>B: 同步调用
    A-->>B: 异步调用
    A-xB: 同步调用（丢失）
    A--xB: 异步调用（丢失）
    A-)B: 异步调用（无箭头）
    B-->>A: 返回消息

3. 激活框

```mermaid
sequenceDiagram
    A->>+B: 开始处理
    B->>+C: 调用服务
    C-->>-B: 返回结果
    B-->>-A: 处理完成
```

渲染效果：

sequenceDiagram
    A->>+B: 开始处理
    B->>+C: 调用服务
    C-->>-B: 返回结果
    B-->>-A: 处理完成

4. 注释和循环

```mermaid
sequenceDiagram
    A->>B: 请求数据

    Note over A,B: 这是一个注释

    loop 每5秒
        B->>C: 检查状态
        C-->>B: 返回状态
    end

    alt 成功
        B-->>A: 返回数据
    else 失败
        B-->>A: 返回错误
    end
```

渲染效果：

sequenceDiagram
    A->>B: 请求数据

    Note over A,B: 这是一个注释

    loop 每5秒
        B->>C: 检查状态
        C-->>B: 返回状态
    end

    alt 成功
        B-->>A: 返回数据
    else 失败
        B-->>A: 返回错误
    end

实际应用示例

示例1：用户注册流程

```mermaid
sequenceDiagram
    participant User as 用户
    participant Frontend as 前端应用
    participant Backend as 后端API
    participant DB as 数据库
    participant Email as 邮件服务

    User->>Frontend: 填写注册信息
    activate Frontend
    Frontend->>Frontend: 客户端验证

    alt 验证通过
        Frontend->>Backend: POST /api/register
        activate Backend
        Backend->>DB: 检查用户是否存在
        DB-->>Backend: 查询结果

        alt 用户不存在
            Backend->>DB: 创建新用户
            DB-->>Backend: 用户创建成功
            Backend->>Email: 发送验证邮件
            Email-->>Backend: 邮件发送成功
            Backend-->>Frontend: 注册成功
            Frontend-->>User: 显示成功消息
        else 用户已存在
            Backend-->>Frontend: 用户已存在错误
            Frontend-->>User: 显示错误消息
        end
        deactivate Backend
    else 验证失败
        Frontend-->>User: 显示验证错误
    end
    deactivate Frontend
```

渲染效果：

sequenceDiagram
    participant User as 用户
    participant Frontend as 前端应用
    participant Backend as 后端API
    participant DB as 数据库
    participant Email as 邮件服务

    User->>Frontend: 填写注册信息
    activate Frontend
    Frontend->>Frontend: 客户端验证

    alt 验证通过
        Frontend->>Backend: POST /api/register
        activate Backend
        Backend->>DB: 检查用户是否存在
        DB-->>Backend: 查询结果

        alt 用户不存在
            Backend->>DB: 创建新用户
            DB-->>Backend: 用户创建成功
            Backend->>Email: 发送验证邮件
            Email-->>Backend: 邮件发送成功
            Backend-->>Frontend: 注册成功
            Frontend-->>User: 显示成功消息
        else 用户已存在
            Backend-->>Frontend: 用户已存在错误
            Frontend-->>User: 显示错误消息
        end
        deactivate Backend
    else 验证失败
        Frontend-->>User: 显示验证错误
    end
    deactivate Frontend

示例2：微服务架构中的订单处理

```mermaid
sequenceDiagram
    participant Client as 客户端
    participant Gateway as API网关
    participant Order as 订单服务
    participant Payment as 支付服务
    participant Inventory as 库存服务
    participant Notification as 通知服务

    Client->>+Gateway: 创建订单请求
    Gateway->>+Order: 转发订单请求

    Order->>+Inventory: 检查库存
    Inventory-->>-Order: 库存充足

    Order->>+Payment: 处理支付
    Payment-->>-Order: 支付成功

    par 并行处理
        Order->>+Inventory: 扣减库存
        Inventory-->>-Order: 库存扣减成功
    and
        Order->>+Notification: 发送订单确认
        Notification-->>-Order: 通知发送成功
    end

    Order-->>-Gateway: 订单创建成功
    Gateway-->>-Client: 返回订单信息

    Note over Client,Notification: 整个流程在分布式环境中完成
```

渲染效果：

sequenceDiagram
    participant Client as 客户端
    participant Gateway as API网关
    participant Order as 订单服务
    participant Payment as 支付服务
    participant Inventory as 库存服务
    participant Notification as 通知服务

    Client->>+Gateway: 创建订单请求
    Gateway->>+Order: 转发订单请求

    Order->>+Inventory: 检查库存
    Inventory-->>-Order: 库存充足

    Order->>+Payment: 处理支付
    Payment-->>-Order: 支付成功

    par 并行处理
        Order->>+Inventory: 扣减库存
        Inventory-->>-Order: 库存扣减成功
    and
        Order->>+Notification: 发送订单确认
        Notification-->>-Order: 通知发送成功
    end

    Order-->>-Gateway: 订单创建成功
    Gateway-->>-Client: 返回订单信息

    Note over Client,Notification: 整个流程在分布式环境中完成

时序图最佳实践

1. 清晰的参与者命名

```mermaid
%% ✅ 描述性的命名
sequenceDiagram
    participant WebApp as Web应用
    participant AuthService as 认证服务
    participant UserDB as 用户数据库

%% ❌ 模糊的命名
sequenceDiagram
    participant A
    participant B
    participant C
```

2. 合理使用激活框

```mermaid
%% ✅ 明确的生命周期
sequenceDiagram
    A->>+B: 开始处理
    B->>+C: 调用服务
    C-->>-B: 返回结果
    B->>B: 内部处理
    B-->>-A: 处理完成
```

3. 适当的注释说明

```mermaid
sequenceDiagram
    A->>B: 发送请求
    Note right of B: 验证请求参数
    B->>C: 查询数据
    Note over B,C: 数据库查询可能较慢
    C-->>B: 返回数据
    B-->>A: 响应结果
```

8.1.3 其他图表类型简介

Mermaid 支持多种图表类型，每种都有其特定的应用场景。

甘特图（Gantt Chart）

用于项目管理和时间规划：

```mermaid
gantt
    title 项目开发计划
    dateFormat  YYYY-MM-DD
    section 需求分析
    需求收集           :done,    des1, 2024-01-01,2024-01-05
    需求分析           :done,    des2, after des1, 5d
    需求评审           :active,  des3, after des2, 2d
    section 系统设计
    架构设计           :         des4, after des3, 5d
    详细设计           :         des5, after des4, 7d
    section 开发实现
    前端开发           :         dev1, after des5, 10d
    后端开发           :         dev2, after des5, 12d
    测试               :         test1, after dev1, 5d
```

渲染效果：

gantt
    title 项目开发计划
    dateFormat  YYYY-MM-DD
    section 需求分析
    需求收集           :done,    des1, 2024-01-01,2024-01-05
    需求分析           :done,    des2, after des1, 5d
    需求评审           :active,  des3, after des2, 2d
    section 系统设计
    架构设计           :         des4, after des3, 5d
    详细设计           :         des5, after des4, 7d
    section 开发实现
    前端开发           :         dev1, after des5, 10d
    后端开发           :         dev2, after des5, 12d
    测试               :         test1, after dev1, 5d

饼图（Pie Chart）

用于展示数据分布和比例关系：

```mermaid
pie title 网站流量来源
    "搜索引擎" : 42.5
    "直接访问" : 28.3
    "社交媒体" : 15.7
    "邮件营销" : 8.9
    "其他" : 4.6
```

渲染效果：

pie title 网站流量来源
    "搜索引擎" : 42.5
    "直接访问" : 28.3
    "社交媒体" : 15.7
    "邮件营销" : 8.9
    "其他" : 4.6

类图（Class Diagram）

用于面向对象设计：

```mermaid
classDiagram
    Animal <|-- Duck
    Animal <|-- Fish
    Animal <|-- Zebra
    Animal : +int age
    Animal : +String gender
    Animal: +isMammal()
    Animal: +mate()
    class Duck{
      +String beakColor
      +swim()
      +quack()
    }
    class Fish{
      -int sizeInFeet
      -canEat()
    }
    class Zebra{
      +bool is_wild
      +run()
    }
```

渲染效果：

classDiagram
    Animal <|-- Duck
    Animal <|-- Fish
    Animal <|-- Zebra
    Animal : +int age
    Animal : +String gender
    Animal: +isMammal()
    Animal: +mate()
    class Duck{
      +String beakColor
      +swim()
      +quack()
    }
    class Fish{
      -int sizeInFeet
      -canEat()
    }
    class Zebra{
      +bool is_wild
      +run()
    }

状态图（State Diagram）

用于描述状态机和生命周期：

```mermaid
stateDiagram-v2
    [*] --> 草稿
    草稿 --> 待审核 : 提交审核
    待审核 --> 已发布 : 审核通过
    待审核 --> 草稿 : 审核拒绝
    已发布 --> 已下线 : 下线
    已下线 --> 已发布 : 重新发布
    已发布 --> [*] : 删除
    草稿 --> [*] : 删除
```

渲染效果：

stateDiagram-v2
    [*] --> 草稿
    草稿 --> 待审核 : 提交审核
    待审核 --> 已发布 : 审核通过
    待审核 --> 草稿 : 审核拒绝
    已发布 --> 已下线 : 下线
    已下线 --> 已发布 : 重新发布
    已发布 --> [*] : 删除
    草稿 --> [*] : 删除

Mermaid 学习资源

官方资源：

官方文档：mermaid.js.org/
在线编辑器：mermaid.live/
GitHub 仓库：github.com/mermaid-js/…
示例画廊：mermaid.js.org/syntax/exam…

学习建议：

1. **从简单开始**：先掌握流程图和时序图
2. **多看示例**：参考官方文档中的示例
3. **实际应用**：在项目文档中使用
4. **逐步深入**：学习高级功能和样式定制
5. **工具支持**：选择支持 Mermaid 的编辑器

8.2 LaTeX 数学公式：专业的数学表达

LaTeX 是学术界和科学界广泛使用的排版系统，其数学公式语法已成为数学表达的标准。许多 Markdown 编辑器和平台都支持 LaTeX 数学公式，让你能够在文档中插入专业的数学表达式。

LaTeX 数学公式的优势

1. 专业美观

# 普通文本表示
E = mc^2

# LaTeX 公式表示
$E = mc^2$

# 效果对比明显，LaTeX 公式更加美观和专业

2. 标准规范

# LaTeX 是学术界公认的标准
- 期刊论文要求
- 学位论文规范
- 科技文档标准
- 国际通用格式

3. 功能强大

# 支持复杂的数学结构
- 分数、根号、积分
- 矩阵、向量、集合
- 希腊字母、特殊符号
- 上下标、重音符号

基本语法

行内公式和块级公式

行内公式：使用单个 $ 包围

这是一个行内公式：$E = mc^2$，它描述了质能关系。

渲染效果：

这是一个行内公式： $E = mc^2$ ，它描述了质能关系。

块级公式：使用双 $$ 包围

爱因斯坦的质能方程：

$$E = mc^2$$

其中 $E$ 是能量，$m$ 是质量，$c$ 是光速。

渲染效果：

爱因斯坦的质能方程：

$E = mc^2$

其中 $E$ 是能量， $m$ 是质量， $c$ 是光速。

常用数学符号

1. 上标和下标

$x^2$          # x的平方
$x_1$          # x下标1
$x^{2y}$       # x的2y次方
$x_{i+1}$      # x下标i+1
$x_1^2$        # x下标1的平方

渲染效果：

$x^2$ , $x_1$ , $x^{2y}$ , $x_{i+1}$ , $x_1^2$

2. 分数

$\frac{1}{2}$                    # 二分之一
$\frac{x+1}{x-1}$                # 复杂分数
$\frac{\partial f}{\partial x}$   # 偏导数

渲染效果：

$\frac{1}{2}$ , $\frac{x+1}{x-1}$ , $\frac{\partial f}{\partial x}$

3. 根号

$\sqrt{2}$        # 根号2
$\sqrt[3]{8}$     # 三次根号8
$\sqrt{x^2+y^2}$  # 复杂根号

渲染效果：

$\sqrt{2}$ , $\sqrt[3]{8}$ , $\sqrt{x^2+y^2}$

4. 希腊字母

$\alpha, \beta, \gamma, \delta$     # 小写希腊字母
$\Alpha, \Beta, \Gamma, \Delta$     # 大写希腊字母
$\pi, \theta, \lambda, \sigma$      # 常用希腊字母
$\Omega, \Phi, \Psi, \Xi$           # 大写希腊字母

渲染效果：

$\alpha, \beta, \gamma, \delta$

$\Alpha, \Beta, \Gamma, \Delta$

$\pi, \theta, \lambda, \sigma$

$\Omega, \Phi, \Psi, \Xi$

5. 运算符

$\pm, \mp$              # 加减号
$\times, \div$          # 乘除号
$\cdot, \ast$           # 点乘、星号
$\leq, \geq$            # 小于等于、大于等于
$\neq, \approx$         # 不等于、约等于
$\in, \notin$           # 属于、不属于
$\subset, \supset$      # 子集、超集
$\cap, \cup$            # 交集、并集

渲染效果：

$\pm, \mp, \times, \div, \cdot, \ast$

$\leq, \geq, \neq, \approx$

$\in, \notin, \subset, \supset, \cap, \cup$

复杂数学结构

1. 求和与积分

# 求和
$$\sum_{i=1}^{n} x_i$$

# 积分
$$\int_{0}^{\infty} e^{-x} dx$$

# 双重积分
$$\iint_{D} f(x,y) \, dx \, dy$$

# 极限
$$\lim_{x \to 0} \frac{\sin x}{x} = 1$$

渲染效果：

$\sum_{i=1}^{n} x_i$

$\int_{0}^{\infty} e^{-x} dx$

$\iint_{D} f(x,y) \, dx \, dy$

$\lim_{x \to 0} \frac{\sin x}{x} = 1$

2. 矩阵

# 基本矩阵
$$
\begin{matrix}
a & b \\
c & d
\end{matrix}
$$

# 带括号的矩阵
$$
\begin{pmatrix}
a & b \\
c & d
\end{pmatrix}
$$

# 带方括号的矩阵
$$
\begin{bmatrix}
a & b \\
c & d
\end{bmatrix}
$$

# 行列式
$$
\begin{vmatrix}
a & b \\
c & d
\end{vmatrix}
$$

渲染效果：

基本矩阵

\begin{matrix} a & b \\ c & d \end{matrix}

带括号的矩阵

\begin{pmatrix} a & b \\ c & d \end{pmatrix}

带方括号的矩阵

\begin{bmatrix} a & b \\ c & d \end{bmatrix}

行列式

\begin{vmatrix} a & b \\ c & d \end{vmatrix}

3. 方程组

$$
\begin{cases}
x + y = 5 \\
2x - y = 1
\end{cases}
$$

# 带编号的方程组
$$
\begin{align}
f(x) &= ax^2 + bx + c \tag{1} \\
f'(x) &= 2ax + b \tag{2} \\
f''(x) &= 2a \tag{3}
\end{align}
$$

渲染效果：

\begin{cases} x + y = 5 \\ 2x - y = 1 \end{cases}

\begin{align} f(x) &= ax^2 + bx + c \tag{1} \\ f'(x) &= 2ax + b \tag{2} \\ f''(x) &= 2a \tag{3} \end{align}

实际应用示例

示例1：物理学公式

# 经典力学

**牛顿第二定律：**
$$F = ma$$

**动能公式：**
$$E_k = \frac{1}{2}mv^2$$

**万有引力定律：**
$$F = G\frac{m_1 m_2}{r^2}$$

**薛定谔方程：**
$$i\hbar\frac{\partial}{\partial t}\Psi(\mathbf{r},t) = \hat{H}\Psi(\mathbf{r},t)$$

**麦克斯韦方程组：**
$$\begin{align}
\nabla \cdot \mathbf{E} &= \frac{\rho}{\epsilon_0} \\
\nabla \cdot \mathbf{B} &= 0 \\
\nabla \times \mathbf{E} &= -\frac{\partial \mathbf{B}}{\partial t} \\
\nabla \times \mathbf{B} &= \mu_0\mathbf{J} + \mu_0\epsilon_0\frac{\partial \mathbf{E}}{\partial t}
\end{align}$$

渲染效果：

牛顿第二定律： $F = ma$

动能公式： $E_k = \frac{1}{2}mv^2$

万有引力定律： $F = G\frac{m_1 m_2}{r^2}$

薛定谔方程： $i\hbar\frac{\partial}{\partial t}\Psi(\mathbf{r},t) = \hat{H}\Psi(\mathbf{r},t)$

示例2：数学分析

# 微积分基本定理

**第一基本定理：**
如果 $f$ 在 $[a,b]$ 上连续，$F(x) = \int_a^x f(t) dt$，则：
$$F'(x) = f(x)$$

**第二基本定理：**
如果 $f$ 在 $[a,b]$ 上连续，$F$ 是 $f$ 的原函数，则：
$$\int_a^b f(x) dx = F(b) - F(a)$$

**泰勒级数：**
$$f(x) = \sum_{n=0}^{\infty} \frac{f^{(n)}(a)}{n!}(x-a)^n$$

**欧拉公式：**
$$e^{i\theta} = \cos\theta + i\sin\theta$$

**傅里叶变换：**
$$\hat{f}(\xi) = \int_{-\infty}^{\infty} f(x) e^{-2\pi i x \xi} dx$$

渲染效果：

第一基本定理： 如果 $f$ 在 $[a,b]$ 上连续， $F(x) = \int_a^x f(t) dt$ ，则： $F'(x) = f(x)$

第二基本定理： 如果 $f$ 在 $[a,b]$ 上连续， $F$ 是 $f$ 的原函数，则： $\int_a^b f(x) dx = F(b) - F(a)$

泰勒级数： $f(x) = \sum_{n=0}^{\infty} \frac{f^{(n)}(a)}{n!}(x-a)^n$

欧拉公式： $e^{i\theta} = \cos\theta + i\sin\theta$

示例3：统计学和概率论

# 概率分布

**正态分布概率密度函数：**
$$f(x) = \frac{1}{\sigma\sqrt{2\pi}} e^{-\frac{(x-\mu)^2}{2\sigma^2}}$$

**贝叶斯定理：**
$$P(A|B) = \frac{P(B|A)P(A)}{P(B)}$$

**中心极限定理：**
设 $X_1, X_2, \ldots, X_n$ 是独立同分布的随机变量，均值为 $\mu$，方差为 $\sigma^2$，则：
$$\frac{\bar{X}_n - \mu}{\sigma/\sqrt{n}} \xrightarrow{d} N(0,1)$$

**协方差矩阵：**
$$\Sigma = \begin{pmatrix}
\sigma_{11} & \sigma_{12} & \cdots & \sigma_{1n} \\
\sigma_{21} & \sigma_{22} & \cdots & \sigma_{2n} \\
\vdots & \vdots & \ddots & \vdots \\
\sigma_{n1} & \sigma_{n2} & \cdots & \sigma_{nn}
\end{pmatrix}$$

渲染效果：

正态分布概率密度函数： $f(x) = \frac{1}{\sigma\sqrt{2\pi}} e^{-\frac{(x-\mu)^2}{2\sigma^2}}$

贝叶斯定理： $P(A|B) = \frac{P(B|A)P(A)}{P(B)}$

中心极限定理： 设 $X_1, X_2, \ldots, X_n$ 是独立同分布的随机变量，均值为 $\mu$ ，方差为 $\sigma^2$ ，则： $\frac{\bar{X}_n - \mu}{\sigma/\sqrt{n}} \xrightarrow{d} N(0,1)$

协方差矩阵：

Sigma = \begin{pmatrix} \sigma_{11} & \sigma_{12} & \cdots & \sigma_{1n} \\ \sigma_{21} & \sigma_{22} & \cdots & \sigma_{2n} \\ \vdots & \vdots & \ddots & \vdots \\ \sigma_{n1} & \sigma_{n2} & \cdots & \sigma_{nn} \end{pmatrix}

LaTeX 公式最佳实践

1. 合理使用行内和块级公式

# ✅ 正确使用
在讨论二次方程 $ax^2 + bx + c = 0$ 时，我们可以使用求根公式：

$$x = \frac{-b \pm \sqrt{b^2-4ac}}{2a}$$

# ❌ 不当使用
在讨论二次方程时：$$ax^2 + bx + c = 0$$我们可以使用求根公式 $x = \frac{-b \pm \sqrt{b^2-4ac}}{2a}$

2. 适当的空格和对齐

# ✅ 清晰的对齐
$$\begin{align}
f(x) &= ax^2 + bx + c \\
f'(x) &= 2ax + b \\
f''(x) &= 2a
\end{align}$$

# ❌ 没有对齐
$$f(x) = ax^2 + bx + c$$
$$f'(x) = 2ax + b$$
$$f''(x) = 2a$$

3. 清晰的变量说明

# ✅ 完整的说明
牛顿-拉夫逊迭代公式：

$$x_{n+1} = x_n - \frac{f(x_n)}{f'(x_n)}$$

其中：
- $x_n$ 是第 $n$ 次迭代的近似值
- $f(x)$ 是目标函数
- $f'(x)$ 是 $f(x)$ 的导数

# ❌ 缺少说明
$$x_{n+1} = x_n - \frac{f(x_n)}{f'(x_n)}$$

LaTeX 学习资源

在线工具：

LaTeX 公式编辑器：www.codecogs.com/latex/eqned…
MathJax 演示：www.mathjax.org/
Detexify：detexify.kirelabs.org/classify.ht…

参考资料：

LaTeX 数学符号表：oeis.org/wiki/List_o…
MathJax 文档：docs.mathjax.org/
KaTeX 支持的函数：katex.org/docs/suppor…

8.3 文档导出：从 Markdown 到多种格式

创建了包含图表和公式的 Markdown 文档后，你可能需要将其导出为不同的格式以满足各种需求。本节将介绍如何使用 Pandoc 和各种编辑器将 Markdown 文档导出为 PDF、HTML、Word 等格式。

为什么需要多格式导出？

不同场景的需求：

📄 **PDF** - 正式文档、学术论文、打印需求
🌐 **HTML** - 网页发布、在线文档、博客文章
📝 **Word** - 传统办公环境、协作编辑、格式要求
📊 **PowerPoint** - 演示文稿、会议汇报
📖 **EPUB** - 电子书制作、移动阅读
🖼️ **图片** - 社交分享、快速预览

格式特点对比：

格式	优势	劣势	适用场景
PDF	格式固定、打印友好	编辑困难	正式文档、论文
HTML	交互性强、样式丰富	需要浏览器	网页、在线文档
Word	编辑方便、兼容性好	格式可能变化	办公协作
PowerPoint	演示效果好	内容有限	会议演示

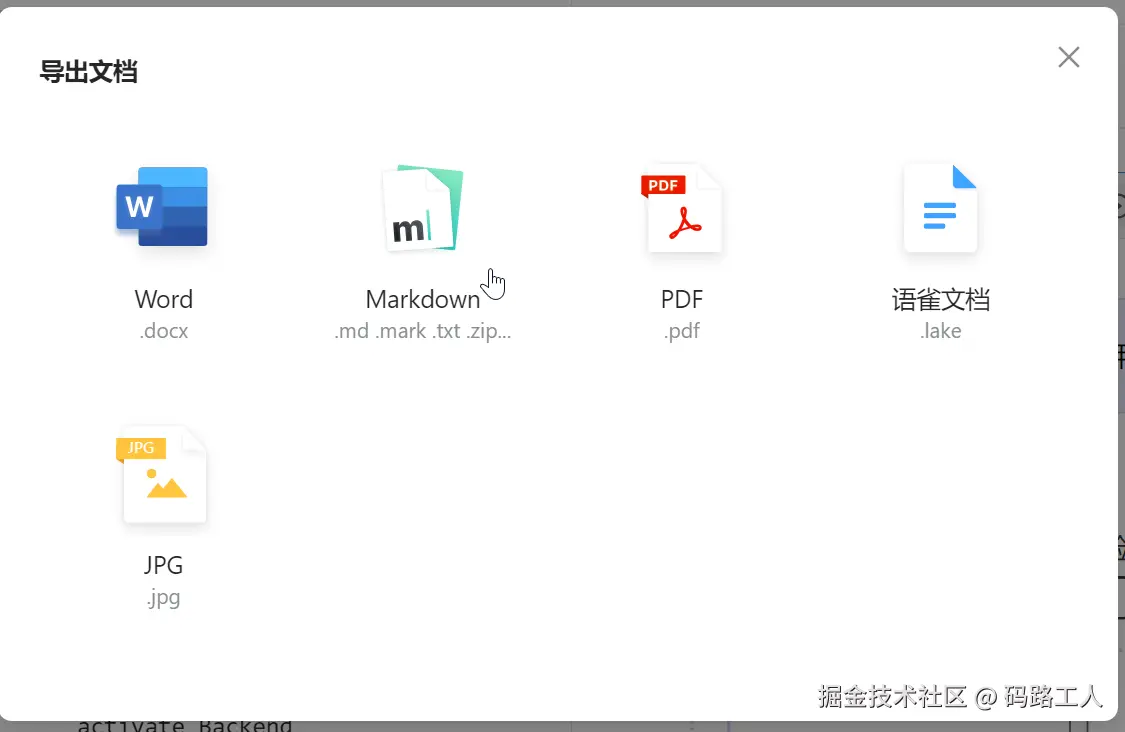

语雀：编辑和导出直观简洁易用

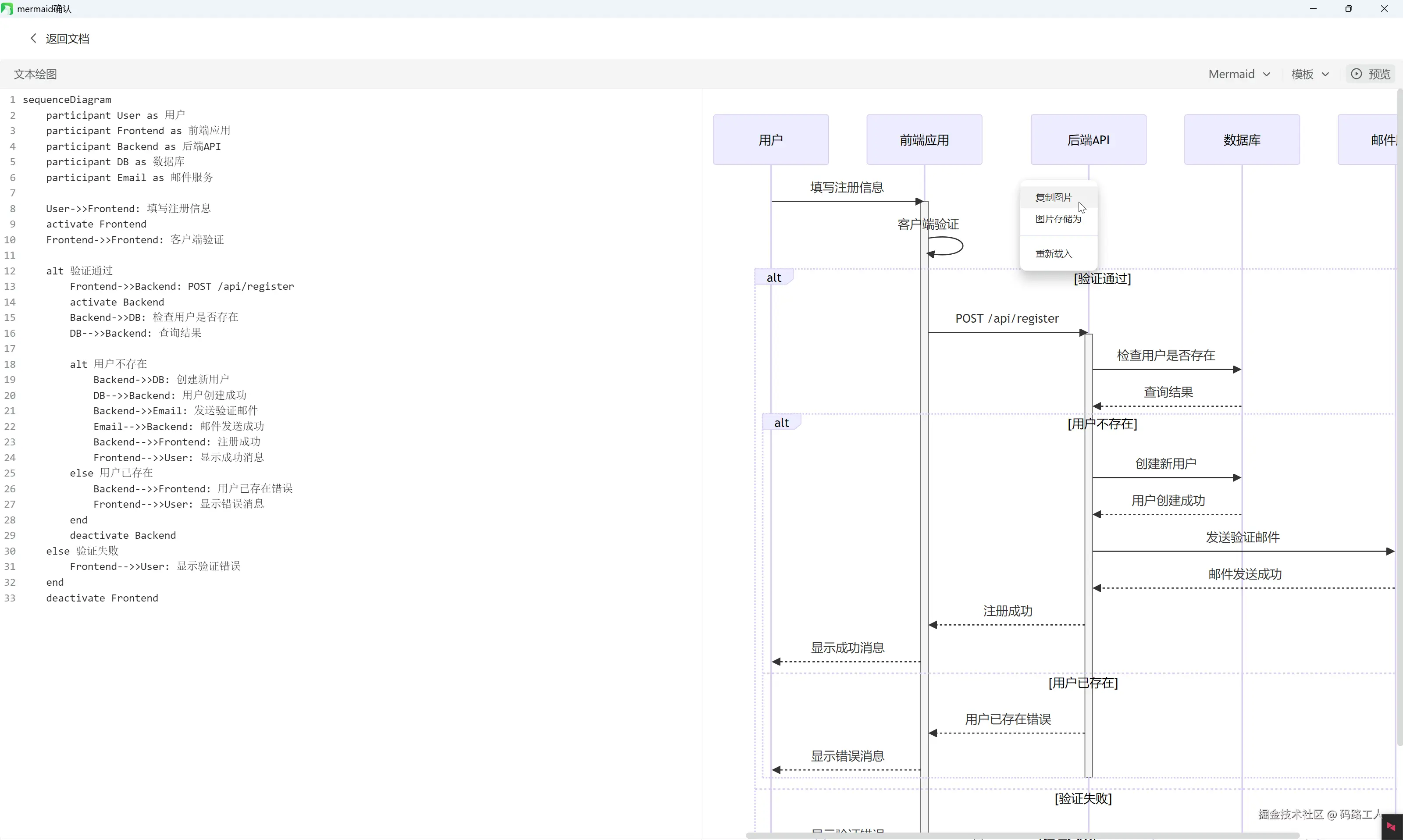

语雀支持丰富的图表和公式编辑，可以只编辑只预览和同时编辑预览，导出文档也支持多种格式，mermaid 画图等也可以直接保存图片。

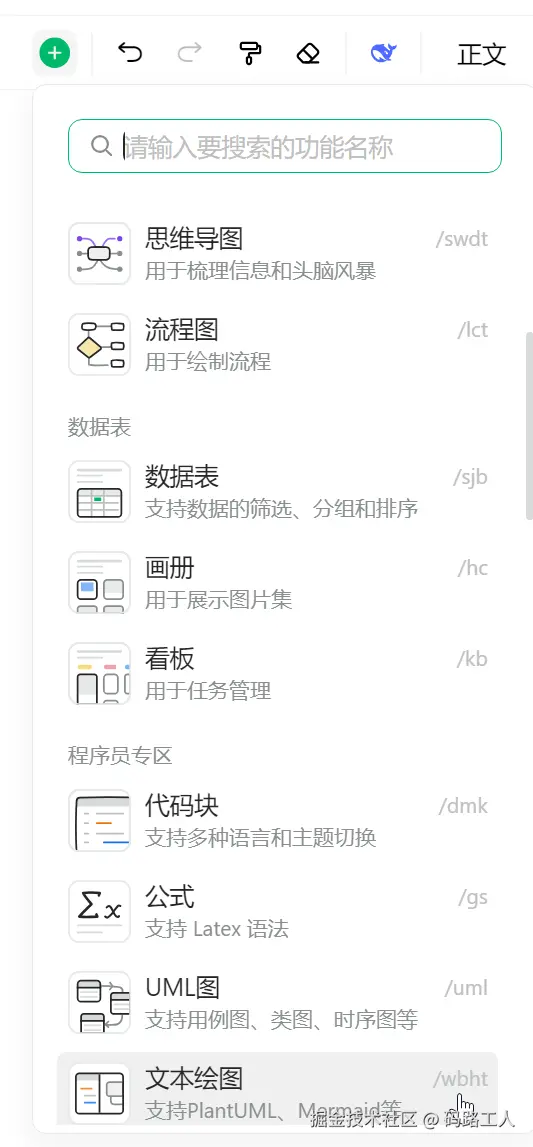

支持插入的内容也是非常的丰富，基本能满足你所有的需求了

Pandoc：文档转换的瑞士军刀

Pandoc 是一个强大的文档转换工具，被誉为文档转换的"瑞士军刀"，支持几十种文档格式之间的相互转换。

Pandoc 安装

Windows：

# 使用 Chocolatey
choco install pandoc

# 使用 Scoop
scoop install pandoc

# 或者从官网下载安装包
# https://pandoc.org/installing.html

macOS：

# 使用 Homebrew
brew install pandoc

# 使用 MacPorts
sudo port install pandoc

Linux：

# Ubuntu/Debian
sudo apt-get install pandoc

# CentOS/RHEL
sudo yum install pandoc

# Arch Linux
sudo pacman -S pandoc

基本转换命令

1. Markdown 转 HTML

# 基本转换
pandoc document.md -o document.html

# 包含 CSS 样式
pandoc document.md -o document.html --css style.css

# 自包含的 HTML（嵌入 CSS 和图片）
pandoc document.md -o document.html --self-contained

# 使用模板
pandoc document.md -o document.html --template template.html

2. Markdown 转 PDF

# 基本转换（需要 LaTeX 环境）
pandoc document.md -o document.pdf

# 使用特定的 PDF 引擎
pandoc document.md -o document.pdf --pdf-engine=xelatex

# 设置页面边距
pandoc document.md -o document.pdf -V geometry:margin=1in

# 使用中文字体
pandoc document.md -o document.pdf --pdf-engine=xelatex -V mainfont="SimSun"

3. Markdown 转 Word

# 基本转换
pandoc document.md -o document.docx

# 使用参考文档样式
pandoc document.md -o document.docx --reference-doc=template.docx

# 包含目录
pandoc document.md -o document.docx --toc

4. Markdown 转 PowerPoint

# 基本转换
pandoc document.md -o presentation.pptx

# 使用参考模板
pandoc document.md -o presentation.pptx --reference-doc=template.pptx

高级配置

1. 配置文件方式

创建 pandoc.yaml 配置文件：

# pandoc.yaml
input-files:
  - document.md
output-file: document.pdf
pdf-engine: xelatex
variables:
  geometry: margin=1in
  fontsize: 12pt
  mainfont: "Times New Roman"
  CJKmainfont: "SimSun"
toc: true
toc-depth: 3
number-sections: true
highlight-style: github

使用配置文件：

pandoc --defaults pandoc.yaml

2. 自定义模板

创建 HTML 模板 template.html：

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>$title$</title>
    <style>
        body {
            font-family: 'Source Han Sans', 'PingFang SC', sans-serif;
            line-height: 1.6;
            max-width: 800px;
            margin: 0 auto;
            padding: 20px;
        }
        h1, h2, h3 {
            color: #2c3e50;
        }
        code {
            background-color: #f8f9fa;
            padding: 2px 4px;
            border-radius: 3px;
        }
        pre {
            background-color: #f8f9fa;
            padding: 15px;
            border-radius: 5px;
            overflow-x: auto;
        }
    </style>
</head>
<body>
    $if(title)$
    <h1>$title$</h1>
    $endif$

    $if(author)$
    <p><strong>作者：</strong>$author$</p>
    $endif$

    $if(date)$
    <p><strong>日期：</strong>$date$</p>
    $endif$

    $if(toc)$
    <div id="toc">
        <h2>目录</h2>
        $toc$
    </div>
    $endif$

    $body$
</body>
</html>

3. 批量转换脚本

创建批量转换脚本 convert.sh：

#!/bin/bash

# 设置输入和输出目录
INPUT_DIR="./markdown"
OUTPUT_DIR="./output"

# 创建输出目录
mkdir -p "$OUTPUT_DIR/html"
mkdir -p "$OUTPUT_DIR/pdf"
mkdir -p "$OUTPUT_DIR/docx"

# 转换所有 Markdown 文件
for file in "$INPUT_DIR"/*.md; do
    filename=$(basename "$file" .md)

    echo "转换 $filename..."

    # 转换为 HTML
    pandoc "$file" -o "$OUTPUT_DIR/html/$filename.html" \
        --template template.html \
        --css style.css \
        --toc \
        --highlight-style github

    # 转换为 PDF
    pandoc "$file" -o "$OUTPUT_DIR/pdf/$filename.pdf" \
        --pdf-engine=xelatex \
        -V geometry:margin=1in \
        -V mainfont="Times New Roman" \
        -V CJKmainfont="SimSun" \
        --toc \
        --number-sections

    # 转换为 Word
    pandoc "$file" -o "$OUTPUT_DIR/docx/$filename.docx" \
        --reference-doc=template.docx \
        --toc

    echo "$filename 转换完成"
done

echo "所有文件转换完成！"

编辑器内置导出功能

VS Code 导出

1. Markdown PDF 插件

安装 "Markdown PDF" 插件后：

1. 打开 Markdown 文件
2. 按 Ctrl+Shift+P 打开命令面板
3. 搜索 "Markdown PDF"
4. 选择导出格式：
   - Markdown PDF: Export (pdf)
   - Markdown PDF: Export (html)
   - Markdown PDF: Export (png)
   - Markdown PDF: Export (jpeg)

2. 配置导出选项

在 VS Code 设置中配置：

{
  "markdown-pdf.format": "A4",
  "markdown-pdf.orientation": "portrait",
  "markdown-pdf.border.top": "1.5cm",
  "markdown-pdf.border.bottom": "1cm",
  "markdown-pdf.border.right": "1cm",
  "markdown-pdf.border.left": "1cm",
  "markdown-pdf.highlightStyle": "github",
  "markdown-pdf.breaks": false,
  "markdown-pdf.emoji": true
}

Typora 导出

Typora 提供了丰富的导出选项：

1. 导出菜单

文件 → 导出 → 选择格式：
- PDF
- HTML
- Word (.docx)
- OpenOffice (.odt)
- RTF
- EPUB
- LaTeX
- MediaWiki
- reStructuredText

2. 导出设置

在 Typora 偏好设置中配置导出选项：

**PDF 导出设置：**
- 页面大小：A4, Letter, Legal
- 页边距：自定义边距
- 页眉页脚：添加页码、标题
- 背景：白色或透明

**HTML 导出设置：**
- 样式：内联 CSS 或外部文件
- 代码高亮：选择高亮主题
- 数学公式：MathJax 或 KaTeX
- 图片：嵌入或链接

Obsidian 导出

1. 核心插件

启用 "发布" 核心插件：

设置 → 核心插件 → 发布 → 启用

功能：
- 发布到 Obsidian Publish
- 生成静态网站
- 自定义域名支持

2. 社区插件

安装导出相关插件：

**Pandoc Plugin**
- 集成 Pandoc 功能
- 支持多种格式导出
- 自定义导出模板

**Better Export PDF**
- 改进的 PDF 导出
- 更好的中文支持
- 自定义样式

**Webpage HTML Export**
- 导出为网页
- 保持链接结构
- 响应式设计

导出优化技巧

图表导出优化

1. Mermaid 图表

# 确保图表正确渲染
- 使用支持 Mermaid 的导出工具
- 检查图表语法正确性
- 考虑图表复杂度和可读性

# 替代方案
- 导出为 SVG 格式
- 转换为高分辨率图片
- 使用在线 Mermaid 编辑器

2. 数学公式

# LaTeX 公式导出注意事项
- 确保目标格式支持数学公式
- PDF 导出需要 LaTeX 环境
- HTML 导出需要 MathJax 或 KaTeX
- Word 导出可能需要手动调整

样式和格式优化

1. CSS 样式定制

创建自定义样式 style.css：

/* 文档整体样式 */
body {
    font-family: 'Source Han Sans', 'PingFang SC', 'Microsoft YaHei', sans-serif;
    line-height: 1.8;
    color: #333;
    max-width: 800px;
    margin: 0 auto;
    padding: 40px 20px;
}

/* 标题样式 */
h1 {
    color: #2c3e50;
    border-bottom: 3px solid #3498db;
    padding-bottom: 10px;
    margin-top: 40px;
}

h2 {
    color: #34495e;
    border-bottom: 2px solid #ecf0f1;
    padding-bottom: 8px;
    margin-top: 30px;
}

h3 {
    color: #7f8c8d;
    margin-top: 25px;
}

/* 代码样式 */
code {
    background-color: #f8f9fa;
    color: #e83e8c;
    padding: 2px 6px;
    border-radius: 4px;
    font-family: 'Fira Code', 'Consolas', monospace;
}

pre {
    background-color: #f8f9fa;
    border: 1px solid #e9ecef;
    border-radius: 6px;
    padding: 16px;
    overflow-x: auto;
    margin: 20px 0;
}

pre code {
    background: none;
    color: inherit;
    padding: 0;
}

/* 表格样式 */
table {
    border-collapse: collapse;
    width: 100%;
    margin: 20px 0;
}

th, td {
    border: 1px solid #ddd;
    padding: 12px;
    text-align: left;
}

th {
    background-color: #f8f9fa;
    font-weight: 600;
}

tr:nth-child(even) {
    background-color: #f8f9fa;
}

/* 引用样式 */
blockquote {
    border-left: 4px solid #3498db;
    margin: 20px 0;
    padding: 10px 20px;
    background-color: #f8f9fa;
    font-style: italic;
}

/* 链接样式 */
a {
    color: #3498db;
    text-decoration: none;
}

a:hover {
    text-decoration: underline;
}

/* 图片样式 */
img {
    max-width: 100%;
    height: auto;
    border-radius: 6px;
    box-shadow: 0 2px 8px rgba(0,0,0,0.1);
    margin: 20px 0;
}

/* 数学公式样式 */
.MathJax {
    font-size: 1.1em;
}

/* 打印样式 */
@media print {
    body {
        font-size: 12pt;
        line-height: 1.6;
    }

    h1, h2, h3 {
        page-break-after: avoid;
    }

    pre, blockquote {
        page-break-inside: avoid;
    }

    img {
        max-width: 100%;
        page-break-inside: avoid;
    }
}

2. Word 模板定制

创建 Word 参考文档 template.docx：

1. 在 Word 中创建新文档
2. 设置样式：
   - 标题 1：字体 18pt，颜色深蓝
   - 标题 2：字体 16pt，颜色中蓝
   - 标题 3：字体 14pt，颜色浅蓝
   - 正文：字体 12pt，行距 1.5
   - 代码：等宽字体，背景灰色
3. 保存为 template.docx
4. 在 Pandoc 转换时使用 --reference-doc=template.docx

自动化导出工作流

GitHub Actions 自动导出

创建 .github/workflows/export.yml：

name: 文档导出

on:
  push:
    branches: [ main ]
    paths: [ 'docs/**/*.md' ]

jobs:
  export:
    runs-on: ubuntu-latest

    steps:
    - name: 检出代码
      uses: actions/checkout@v3

    - name: 安装 Pandoc
      run: |
        sudo apt-get update
        sudo apt-get install -y pandoc texlive-xetex texlive-fonts-recommended

    - name: 安装中文字体
      run: |
        sudo apt-get install -y fonts-noto-cjk

    - name: 导出文档
      run: |
        mkdir -p output/{html,pdf,docx}

        for file in docs/*.md; do
          filename=$(basename "$file" .md)

          # 导出 HTML
          pandoc "$file" -o "output/html/$filename.html" \
            --template templates/template.html \
            --css assets/style.css \
            --toc --highlight-style github

          # 导出 PDF
          pandoc "$file" -o "output/pdf/$filename.pdf" \
            --pdf-engine=xelatex \
            -V CJKmainfont="Noto Sans CJK SC" \
            --toc --number-sections

          # 导出 Word
          pandoc "$file" -o "output/docx/$filename.docx" \
            --reference-doc=templates/template.docx \
            --toc
        done

    - name: 上传导出文件
      uses: actions/upload-artifact@v3
      with:
        name: exported-documents
        path: output/

    - name: 部署到 GitHub Pages
      uses: peaceiris/actions-gh-pages@v3
      with:
        github_token: ${{ secrets.GITHUB_TOKEN }}
        publish_dir: ./output/html

本地自动化脚本

创建 export.py Python 脚本：

#!/usr/bin/env python3
import os
import subprocess
import argparse
from pathlib import Path

def export_document(input_file, output_dir, formats):
    """导出单个文档到多种格式"""
    input_path = Path(input_file)
    output_path = Path(output_dir)
    filename = input_path.stem

    # 创建输出目录
    for fmt in formats:
        (output_path / fmt).mkdir(parents=True, exist_ok=True)

    print(f"导出 {filename}...")

    # 导出 HTML
    if 'html' in formats:
        cmd = [
            'pandoc', str(input_path),
            '-o', str(output_path / 'html' / f'{filename}.html'),
            '--template', 'templates/template.html',
            '--css', 'assets/style.css',
            '--toc', '--highlight-style', 'github'
        ]
        subprocess.run(cmd, check=True)
        print(f"  ✓ HTML: {filename}.html")

    # 导出 PDF
    if 'pdf' in formats:
        cmd = [
            'pandoc', str(input_path),
            '-o', str(output_path / 'pdf' / f'{filename}.pdf'),
            '--pdf-engine=xelatex',
            '-V', 'CJKmainfont=SimSun',
            '--toc', '--number-sections'
        ]
        try:
            subprocess.run(cmd, check=True)
            print(f"  ✓ PDF: {filename}.pdf")
        except subprocess.CalledProcessError:
            print(f"  ✗ PDF 导出失败: {filename}")

    # 导出 Word
    if 'docx' in formats:
        cmd = [
            'pandoc', str(input_path),
            '-o', str(output_path / 'docx' / f'{filename}.docx'),
            '--reference-doc=templates/template.docx',
            '--toc'
        ]
        subprocess.run(cmd, check=True)
        print(f"  ✓ Word: {filename}.docx")

def main():
    parser = argparse.ArgumentParser(description='批量导出 Markdown 文档')
    parser.add_argument('input', help='输入目录或文件')
    parser.add_argument('-o', '--output', default='output', help='输出目录')
    parser.add_argument('-f', '--formats', nargs='+',
                       choices=['html', 'pdf', 'docx'],
                       default=['html', 'pdf', 'docx'],
                       help='导出格式')

    args = parser.parse_args()

    input_path = Path(args.input)

    if input_path.is_file():
        # 单个文件
        export_document(input_path, args.output, args.formats)
    elif input_path.is_dir():
        # 目录中的所有 Markdown 文件
        md_files = list(input_path.glob('*.md'))
        if not md_files:
            print("未找到 Markdown 文件")
            return

        for md_file in md_files:
            export_document(md_file, args.output, args.formats)
    else:
        print(f"路径不存在: {input_path}")
        return

    print("\n导出完成！")

if __name__ == '__main__':
    main()

使用脚本：

# 导出单个文件
python export.py document.md

# 导出目录中的所有文件
python export.py docs/

# 只导出 HTML 和 PDF
python export.py docs/ -f html pdf

# 指定输出目录
python export.py docs/ -o exports/

本章小结

在这一章中，我们探索了 Markdown 超越纯文本的强大功能：

主要内容回顾

Mermaid.js 图表：
- 代码绘图的理念和优势
- 流程图：业务流程、算法逻辑
- 时序图：系统交互、API 调用
- 其他图表：甘特图、饼图、类图等
LaTeX 数学公式：
- 行内公式和块级公式
- 常用数学符号和结构
- 复杂公式的编写技巧
- 实际应用示例
文档导出：
- 语雀的功能丰富简单易用
- Pandoc 的强大转换能力
- 编辑器内置导出功能
- 样式和格式优化
- 自动化导出工作流

技术价值

📊 图表的价值

直观表达复杂逻辑
提升文档专业度
便于版本控制和维护
统一的视觉风格

🔢 公式的重要性

精确的数学表达
学术和技术标准
美观的排版效果
国际通用的符号系统

📄 多格式导出

满足不同场景需求
保持内容一致性
提高文档传播效率
支持协作和分享

最佳实践总结

图表设计：
- 保持简洁清晰
- 使用描述性的标签
- 合理的布局和分组
- 统一的样式风格
公式编写：
- 合理使用行内和块级公式
- 提供清晰的变量说明
- 注意公式的对齐和格式
- 考虑读者的理解水平
导出优化：
- 选择合适的导出工具
- 定制样式和模板
- 测试不同格式的效果
- 建立自动化工作流

下一步学习

在下一章中，我们将通过一个完整的项目 README 案例研究，学习如何将前面所学的知识综合运用，创建专业、完整的技术文档。

实践建议：尝试在你的项目文档中添加流程图和数学公式，体验代码绘图和公式编写的便利性，并尝试导出为不同格式以满足各种使用场景。

$mp.weixin.qq.com\_cgi-bin\_settingpage\_t=setting\_index\&action=index\&token=2028891395\&lang=zh\_CN.png$
