一、前MMU时代：物理寻址的原始世界（1940s-1970s）

1. 早期计算机架构

直接物理寻址：CPU发出的地址信号直接连接到内存总线

+---------------------+
| CPU                 |
|  指令寄存器(IR)      |--+
|  程序计数器(PC)      |  | 物理地址直通
+---------------------+  |
                         v
+---------------------+  |
| 内存                |  |
| 物理地址0x0000-0xFFFF|<+
+---------------------+

致命缺陷：

无内存保护：一个程序可随意覆盖操作系统内核
无地址空间隔离：程序A可读写程序B的数据
碎片化严重：程序需连续物理内存（加载位置固定）

2. 原始解决方案

基址寄存器（Base Register）：程序使用逻辑地址，硬件自动加上基址寄存器值。

IBM System/360 示例
LOAD  R1, BASE_ADDR   ; 加载基址
ADD   R2, R1, OFFSET  ; 计算物理地址

局限性：无法动态扩展，无法处理碎片。

二、MMU的诞生：虚拟内存革命（1960s）

1. 里程碑：Atlas Supercomputer（1962）

首次实现分页式虚拟内存：发明页表（Page Table）
数据结构；引入缺页异常（Page Fault）处理机制；
使用磁鼓存储器作为后备存储；

2. 核心技术创新

+---------------------+       +-----------------+
| CPU                 |       | MMU             |
| 逻辑地址(VA) ------>|------>| 页表查询(PTE)   |
+---------------------+       | TLB缓存         |
                              | 物理地址(PA) ---> 内存
                              +-----------------+

分页机制：

内存划分为固定大小页（如4KB）；
页表存储虚拟页到物理页帧的映射；

关键技术突破：

硬件加速转换：专用电路处理地址转换；
权限控制：页表项包含RWX权限位；
缺页中断：触发操作系统加载数据；

三、MMU的演进史：架构创新时间线

1. 段页式混合架构（1978：Intel 8086）

// 段寄存器 + 偏移量

uint32_t phys_addr = (segment_reg << 4) + offset;

16位实模式限制：

20位地址空间（1MB）
无内存保护

2. 保护模式革命（1985：Intel 80386）

选择子(Selector)
   |
   v
全局描述符表(GDT) ---> 段基址
   |
   v
线性地址(LA) ------> 分页单元 ---> 物理地址(PA)

两级转换：

段式转换：逻辑地址→线性地址
页式转换：线性地址→物理地址

关键创新：

4级权限环（Ring 0-3）
硬件任务切换

3. 纯分页时代（1995+：x86 PAE/AMD64）

放弃段式内存：设置CS/DS/ES/SS基址为0，偏移=线性地址。
物理地址扩展（PAE）：36位物理地址（64GB支持）。
x86-64架构：48位虚拟地址（256TB用户空间）和 4级页表（PML4→PDP→PD→PT）。

四、现代MMU核心技术解析

1. 多级页表工作流程（x86-64为例）

虚拟地址： 63-48  47-39    38-30    29-21    20-12    11-0
          保留位 | PML4索引 | PDP索引 | PD索引 | PT索引 | 页内偏移

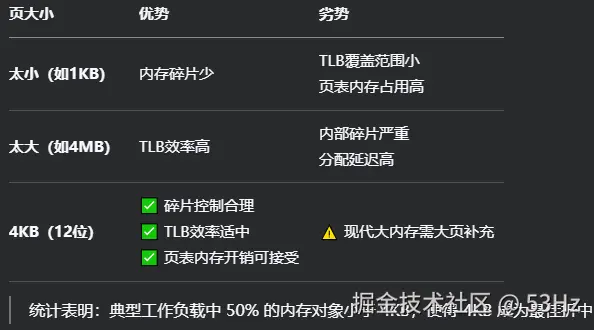

TIPS：为什么页内偏移是 bit11 - bit0 12位表示？4k对齐, 4096=0x100 在这里插入图片描述 MMU 硬件内部进行地址转换的简化版逻辑过程如下：

phys_addr_t translate(uint64_t va) {
    pml4e_t *pml4 = get_cr3();             // 获取顶级页表地址
    pml4e_t pml4e = pml4[va.pml4_idx];     // 读取PML4E
    pdpe_t *pdpt = pml4e.pdp_base;         // PDPT基址
    pdpe_t pdpe = pdpt[va.pdp_idx];        // 读取PDPE
    pde_t *pdt = pdpe.pd_base;             // PDT基址
    pde_t pde = pdt[va.pd_idx];            // 读取PDE
    pte_t *pt = pde.pt_base;               // PT基址
    pte_t pte = pt[va.pt_idx];             // 读取PTE
    return (pte.pfn << 12) | va.offset;    // 组合物理地址
}

2. TLB（转换后备缓冲器）

工作原理

+-------------------+     +---------------------+
| CPU执行内存访问     |     | 硬件MMU              |
| 1. 检查TLB         |--->| 2. TLB命中: 完成访问  |
| 3. TLB未命中       |     | 4. 自动页表遍历       |
|                   |     | 5. 转换失败触发#PF    |
+-------------------+     +---------------------+
                                |
                                v
+-------------------+     +---------------------+
| 内核#PF处理程序    |<----| 6. 传递错误地址(CR2)  |
| 7. 调用handle_mm_fault() |                     |
| 8. 软件模拟遍历修复页表  |                     |
+-------------------+     +---------------------+

关键技术：

全关联/组关联缓存：存储近期转换结果
ASID（地址空间ID）：区分进程上下文
PCID（进程上下文ID）：避免切换时TLB刷新

高级特性

大页支持（2MB/1GB）：减少TLB Miss（1个TLB项覆盖更大范围）
内存保护密钥（Intel MPK）：为内存页附加4-bit密钥，硬件强制隔离
IOMMU（设备虚拟化）：为DMA设备提供地址转换

+----------+      +-------+
| 设备DMA  |----->| IOMMU |---> 物理内存
| 虚拟地址 |      +-------+
+----------+

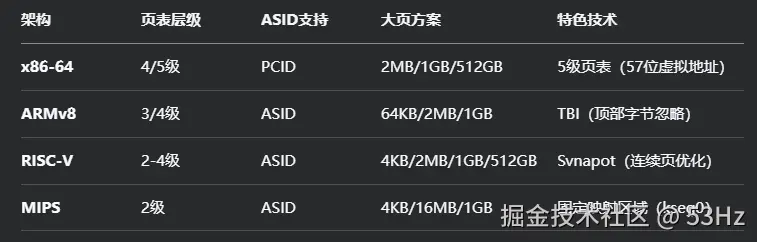

五、现代MMU架构对比

在这里插入图片描述

六、MMU与操作系统的协作

1. 关键内核操作

// 页表更新示例（Linux内核）

void update_mapping(unsigned long va, phys_addr_t pa) {
    pte_t *pte = lookup_pte(va);  // 查找PTE项
    set_pte(pte, mk_pte(pa, PAGE_KERNEL)); // 设置物理地址+权限
    flush_tlb_kernel_range(va, va+PAGE_SIZE); // 刷新TLB
}

2. 缺页异常处理流程

               +---------------+
               | CPU触发#PF异常 |
               +---------------+
                       |
                       v
               +---------------+
               | 保存寄存器现场 |
               +---------------+
                       |
                       v
               +---------------+
               | 调用do_page_fault() |
               +---------------+
                       |
           +-----------+-----------+
           |                        |
用户态缺页(v)                   内核态缺页(x)
           |                        |
+-------------------+     +---------------------+
| 检查VMA权限       |     | 检查内核地址合法性  |
| 分配物理页        |     | 若是vmalloc区域     |
| 建立映射          |     | 同步内核页表        |
| 返回用户空间      |     | 否则触发Kernel Oops |
+-------------------+     +---------------------+

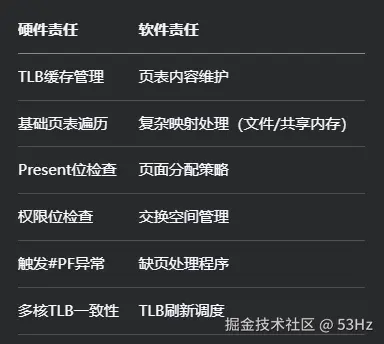

3. MMU 和软件处理边界
