3. 基础 - Cache 体系

一、Cache 的由来

1. 为什么需要Cache

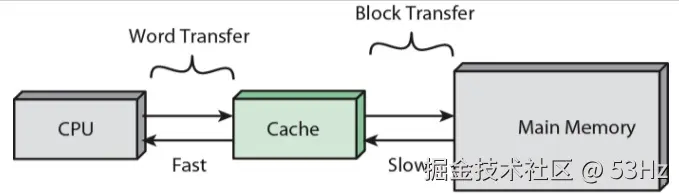

解决计算机系统中一个核心矛盾：处理器的高速运算能力与相对低速的主存储器（如内存）访问速度之间的巨大差距。简单来说，CPU 太快了，而内存太慢了，如果每次 CPU 需要数据或指令都直接访问内存(DRAM)，CPU 大部分时间都会在等待，造成巨大的性能浪费。 缓存作为 CPU 和主存之间的高速缓冲区，存储最近或频繁使用的数据，当 CPU 需要数据时，如果能从比内存快得多的缓存中找到（命中），就能极大地减少等待时间，显著提升系统整体性能。

2. 设计基础：局部性原理

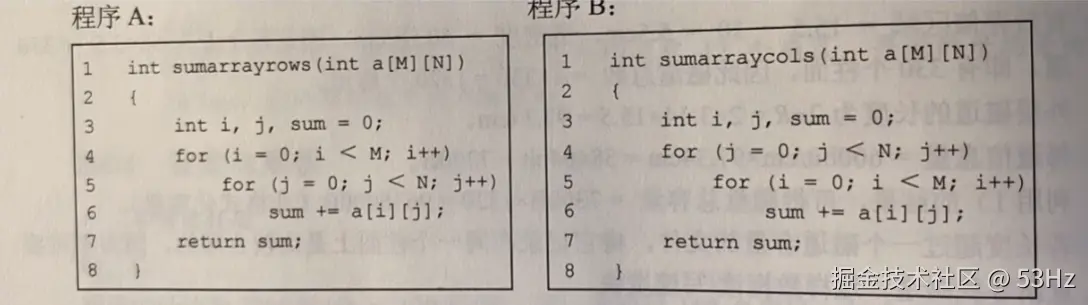

【时间局部性】如果一个数据项被访问，那么在不久的将来它很可能再次被访问，因为程序中存在循环。 【空间局部性】如果一个数据项被访问，那么与它地址相近的数据项很可能很快也会被访问，因为指令通常是顺序存放，顺序执行的。 看下面一个程序示例： 如果数据在内存中的存放顺序如下：

a[0][0] -> a[0][1] -> a[0][2] -> a[0][3]

对于程序A

sum = a[0][0] + a[0][1] + a[0][2] + a[0][3]

对于程序B]

sum = a[0][0] + a[1][0] + a[2][0] + a[3][0]

可以看出，程序A访问数据顺序和存储顺序一致，空间局部性更好。 Cache（SRAM）就是通过利用程序访问的局部性原理，在高速但容量小的存储介质中保留低速但容量大的主存（如 DRAM）数据副本，从而大幅减少 CPU 访问主存的延迟。

3. 实际系统中的 Cache

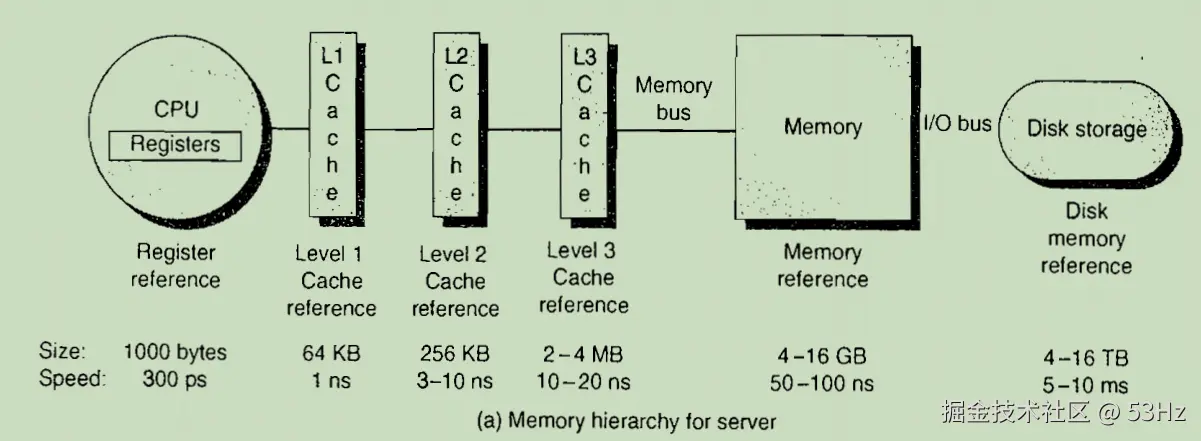

整个系统的存储架构包括了 CPU 的寄存器，L1/L2/L3 CACHE，DRAM 和硬盘。数据访问时先找寄存器，寄存器里没有找 L1 Cache, L1 Cache 里没有找 L2 Cache，依次类推，最后找到主存中。可以看到，速度与存储容量的折衷关系。容量越小，访问速度越快，同时价格也越贵。

二、Cache的工作原理

1. Cache和主存的映射方式

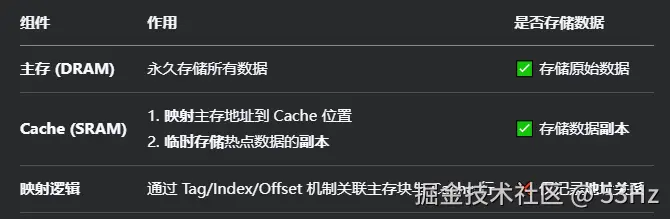

主存和 Cache 之间以固定大小的块（Cache Line）为单位传输数据（常见 64 字节）。主存被划分为若干块，每个块通过地址映射到 Cache 的特定位置。 Cache 的本质：映射关系 + 数据副本 Cache 既存储主存数据的副本，也维护这些副本与主存地址的映射关系。Cache和主存的映射方式有三种：

• 直接映射(Direct mapped)：主存中的每一个数据块只能被放置在缓存中唯一一个特定的位置。这种映射关系是通过一个固定的数学计算（通常是取模运算）来确定的。
• 全相连(Fully associative)：主存中的任何一个数据块可以被放置到缓存中的任意一个空闲行（Cache Line）。

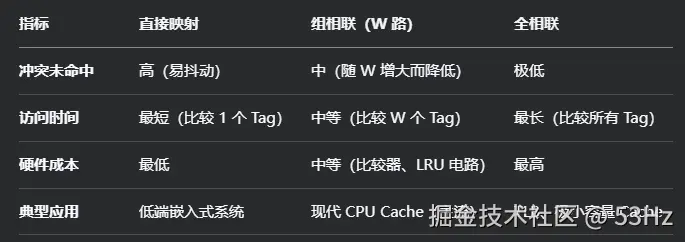

• 组相连(set associative)：是直接映射缓存和全相联缓存的折中方案，可以放在Cache的某几行。 映射方式对性能的影响

2. 数据查找过程

2.1 直接映射(Direct mapped)

主存地址划分：为了找到主存地址 Addr 对应的数据在缓存中的位置（如果存在），需要将 Addr 分解为三个部分：

 标记 (Tag)： 地址的最高有效位部分。用于唯一标识一个可能映射到该缓存行的主存块范围。
 索引 (Index)：地址的中间部分。直接决定了这个主存块应该被放置在缓存中的哪个行（行号）。索引字段的位数决定了缓存有多少行（S = 2^索引位数）。
 块内偏移 (Block Offset)： 地址的最低有效位部分。用于定位数据块内具体的字节。偏移字段的位数决定了数据块的大小（B = 2^偏移位数）。

直接映射缓存结构划分：缓存被划分为 S 个缓存行。每个缓存行包含：

 有效位 (Valid bit)： 标记该行中的数据是否有效（1=有效，0=无效）。
 标记位 (Tag)：用于标识当前存储在该行中的数据块来自主存的哪个区域。标记位的长度取决于主存地址空间的大小和缓存行数。
 数据块 (Data Block)：实际存储从主存复制过来的数据。块大小通常是 B 字节（例如 32B, 64B）。

数据查找过程

 a. 提取索引： CPU 给出要访问的内存地址 Addr。硬件首先提取出 Index 字段。
 b. 定位缓存行： 使用 Index 的值作为行号，直接定位到缓存中唯一对应的那一行。
 c. 检查有效位和标记：
 	检查该行的 Valid bit 是否为 1（有效）。
 	比较该行的 Tag 字段与地址 Addr 中的 Tag 字段是否完全一致。
 d. 判断命中/缺失：
 	命中 (Cache Hit)： 如果 Valid bit = 1 且 Tag 匹配，则表示所需数据就在这个缓存行中。然后根据 Block Offset 从数据块中取出目标字节/字，返回给 CPU。
 	缺失 (Cache Miss)： 如果 Valid bit = 0 或 Tag 不匹配，则表示所需数据不在缓存中（缓存缺失）。

2.2 全相连(Fully associative)

缓存结构，每个缓存行包含：

 有效位 (Valid bit)： 标记该行数据是否有效。
 标记位 (Tag)： 完整的主存块地址（因为无索引字段）。用于唯一标识该行存储的是哪个主存块。
 数据块 (Data Block)： 存储实际数据。
 脏位 (Dirty bit)： （用于写回策略）。
 替换信息位 (Replacement Information)： （如LRU位）记录行的使用情况。

主存地址划分：

主存地址 Addr 被划分为仅两部分：
标记 (Tag)： 地址的绝大部分（甚至全部）。因为不再需要索引（Index）字段，Tag 直接对应完整的主存块起始地址（除块内偏移外的部分）。
块内偏移 (Block Offset)： 地址的最低有效位，定位数据块内的字节。

数据查找过程

a. CPU给出地址 Addr。
b. 并行查找与比较：
    同时读出缓存中所有 M 个行的 Valid bit 和 Tag 字段。
    将 Addr 中的完整 Tag 与所有 M 个行的 Tag 进行并行比较。
    同时检查每个行的 Valid bit。
c. 判断命中/缺失：
    命中 (Cache Hit)： 如果在任何一行找到 Valid=1 且 Tag 完全匹配，则命中。根据 Block Offset 取出数据。
    缺失 (Cache Miss)： 如果没有任何一行同时满足 Valid=1 和 Tag 匹配，则缺失。

2.3 组相连(set associative)

主存地址划分和直接映射主存地址划分一致。 组相连缓存结构：缓存被组织成一个二维结构：

行 (Rows)： 物理上的缓存行。
组 (Sets)： 逻辑上的分组，每组包含 N 个行。
每个缓存行包含：
有效位 (Valid bit)： 标记该行数据是否有效。
标记位 (Tag)： 标识主存块的来源。
数据块 (Data Block)： 存储实际数据。
脏位 (Dirty bit)： （可选，用于写回策略）标记该行数据是否被修改过。
替换信息位 (Replacement Information)： （如LRU位）记录组内各行的使用情况，用于决定替换哪一行。

数据查找过程

a. 提取组索引： CPU给出地址 Addr，硬件提取 Set Index。
b. 定位组： 使用 Set Index 的值找到唯一对应的那个组（Set）。
c. 组内并行查找与比较：
   同时读出该组内 N 个缓存行的 Valid bit 和 Tag 字段。
   将 Addr 中的 Tag 与组内 N 个行的 Tag 进行并行比较。
   同时检查每个行的 Valid bit。
d. 判断命中/缺失：
   命中 (Cache Hit)： 如果在组内找到任何一行满足 Valid=1 且 Tag 匹配，则表示命中。然后根据 Block Offset 从该命中行的数据块中取出数据。
   缺失 (Cache Miss)： 如果在组内没有任何一行同时满足 Valid=1 和 Tag 匹配，则表示缺失。

3. Cache数据的替换

3.1 替换时机

• 缓存未命中（Cache Miss）：CPU 读写的地址不在缓存中，需要从主存加载。
• 缓存已满：目标数据映射到的缓存组（Set）所有行（Way）均被有效数据占用（无空闲行）。

3.2 替换策略

• 最近最少使用（LRU - Least Recently Used）：优先替换最久未被访问的缓存行。
• 伪LRU（Pseudo-LRU）：用二叉树等简化结构近似 LRU，牺牲精度换低成本。
• 先进先出（FIFO - First-In First-Out）：替换最早进入缓存的行（按加载时间排序）。
• 随机替换（Random）：随机选择组内一行替换。

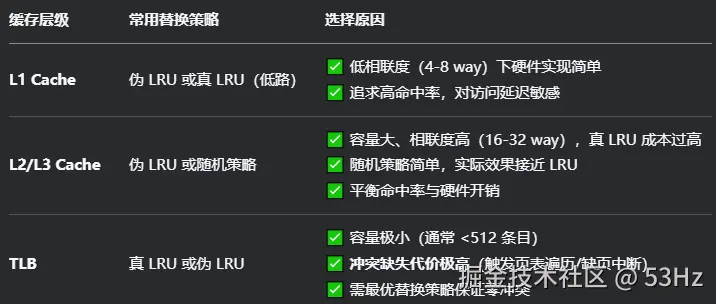

• 最不经常使用（LFU - Least Frequently Used）：替换访问次数最少的行（统计历史频率）。 不同层级缓存的策略选择

补充：现代 CPU（如 Intel/AMD）L3 Cache 普遍使用 类随机策略（如 DRRIP）或 动态策略（根据程序行为调整）。

4. Cache和主存数据的一致性

Cache 是临时缓存。如果发生了写操作，就会造成Cache和主存中的数据不一致，那如何保证写数据操作正确？

4.1 写直达（Write-Through）

CPU 写 Cache 时同步写主存，保持两者实时一致。

缺点：

• 每次写操作都访问慢速主存 → 性能瓶颈（如写入频繁时带宽饱和）。
• 不适用现代高性能 CPU（仅用于特殊场景如 GPU 显存管理）。

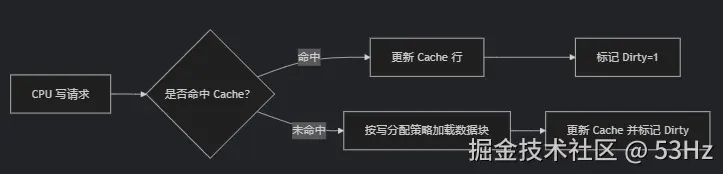

4.1 写回（Write-Back） （主流方案）

写操作只更新 Cache，并标记为 脏（Dirty）。脏行仅在替换时或强制冲刷时写回主存。

减少主存访问次数（合并多次写操作）可以让CPU性能显著提升。

5. 命中率

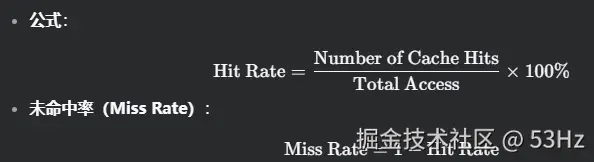

Cache 命中率（Cache Hit Rate） 是衡量缓存系统效率的核心指标，定义为缓存命中次数占总访问次数的百分比，它直接反映了缓存减少低速存储访问的有效性，计算公式为： 示例 测量命中率 测试程序

#include <stdio.h>
#include <stdlib.h>

#define SIZE 10000
#define ITERS 100

int main() {
    int *arr = malloc(SIZE * SIZE * sizeof(int));
    volatile long long sum = 0;

    // 初始化数组
    for (int i = 0; i < SIZE; i++) {
        for (int j = 0; j < SIZE; j++) {
            arr[i*SIZE + j] = i + j;
        }
    }

    // 场景一：行优先访问测试
#if 1
    for (int iter = 0; iter < ITERS; iter++) {
        for (int i = 0; i < SIZE; i++) {
            for (int j = 0; j < SIZE; j++) {
                sum += arr[i*SIZE + j];
            }
        }
    }
#endif

#if 0
    // 场景二：列优先访问测试
    for (int iter = 0; iter < ITERS; iter++) {
        for (int j = 0; j < SIZE; j++) {
            for (int i = 0; i < SIZE; i++) {
                sum += arr[i*SIZE + j];
            }
        }
    }
 #endif

    free(arr);
    return 0;
}

测试方式

// Ubuntu 上需要调整文件控制性能监控的访问权限
sudo sh -c "echo -1 > /proc/sys/kernel/perf_event_paranoid"

perf stat -e cache-misses,cache-references ./program

测试结果

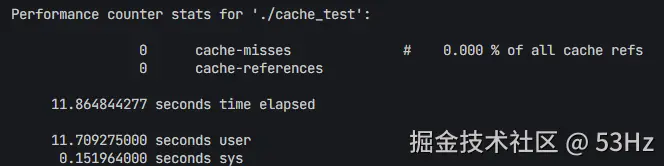

场景一

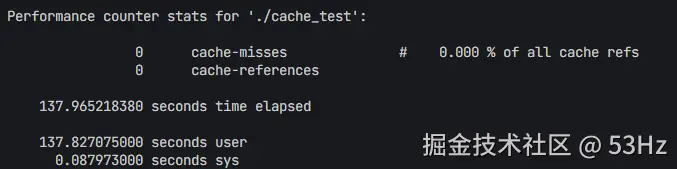

场景二

ubuntu 上测试没有体现出来，但是可以看到行优先访问所花费的时钟周期要远小于列访问的。

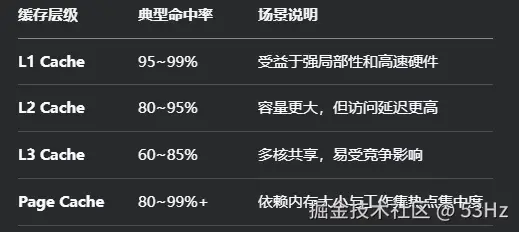

典型命中率参考值

关键洞察：L1 命中率 < 90% 或 L3 命中率 < 70% 通常表明程序有优化空间！

三、Cache一致性

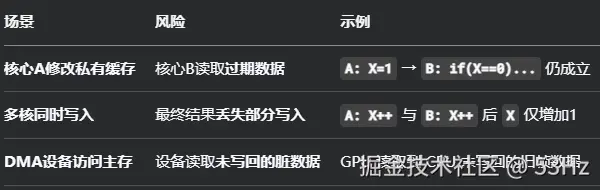

1. Cache一致性问题根源

2. 硬件解决方案：缓存一致性协议

通过状态机+总线消息维护一致性，定义4种缓存行状态：

3. 总线通信机制

3.1 总线嗅探（Bus Snooping）

原理：所有核心监听总线消息，发现地址冲突时响应请求。 消息类型：

3.2 点对点互联（现代替代方案）

问题：总线嗅探在核心数>32时带宽瓶颈严重。 目录协议（Directory Protocol）：中央目录记录缓存行状态（如 Intel Mesh, AMD Infinity Fabric）。 优势：仅通知涉及的核心，减少广播流量。

4. 软件协同机制

4.1 内存屏障（Memory Barrier）

解决指令重排导致的一致性问题：

// 核心A：
store X = 1;
store_barrier();  // 确保X写入先于flag
store flag = 1;

// 核心B：
while (load flag != 1);  // 等待flag
load_barrier();         // 确保flag读取后获取最新X
load value = X;         // 此时X必定为1

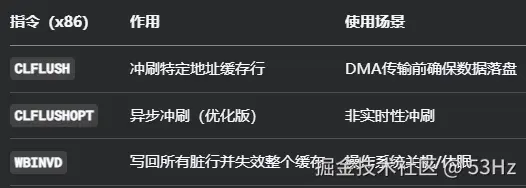

4.2 缓存维护指令

5. 总结

硬件基石：MESI/MOESI 协议 + 总线/目录通信 → 自动化解决多数一致性问题。 软件关键：内存屏障 + 缓存维护指令 → 处理极端场景和持久化。 性能核心：避免伪共享 + 减少共享写入 → 降低协议开销。

四、调试方式

1. 查看系统缓存信息

# CPU 缓存拓扑
lscpu | grep cache

# 详细缓存信息
cat /sys/devices/system/cpu/cpu0/cache/index*/size
cat /sys/devices/system/cpu/cpu0/cache/index*/ways_of_associativity

2. perf

// 列出所有可监控的缓存相关事件
perf list | grep -E 'cache|TLB'

// 基本用法
perf stat -e cache-misses,cache-references,L1-dcache-load-misses,L1-dcache-loads,LLC-load-misses,LLC-loads,dTLB-load-misses,dTLB-loads ./your_program

// 实时监控动态查看缓存事件变化
perf top -e cache-misses,cache-references

// 检测伪共享（False Sharing）
perf c2c record ./your_program
perf c2c report --stdio

// 分析内存访问模式
perf mem record ./your_program
perf mem report --stdio

3. ftrace - 内核函数跟踪

// 启用缓存相关跟踪
echo 1 > /sys/kernel/debug/tracing/events/kmem/mm_page_alloc/enable
echo 1 > /sys/kernel/debug/tracing/events/kmem/mm_page_free/enable

// 捕获数据
cat /sys/kernel/debug/tracing/trace_pipe

4. valgrind + cachegrind

valgrind 的 cachegrind 工具是一个强大的缓存和分支预测模拟器，它通过动态二进制插桩技术模拟程序执行期间的缓存行为。

# 模拟缓存层次结构
valgrind --tool=cachegrind ./your_program

# 生成详细报告
cg_annotate cachegrind.out.<pid>

关键指标：
Ir：指令读取
I1mr：L1指令缓存未命中
D1mr：L1数据缓存未命中
LLmr：末级缓存未命中

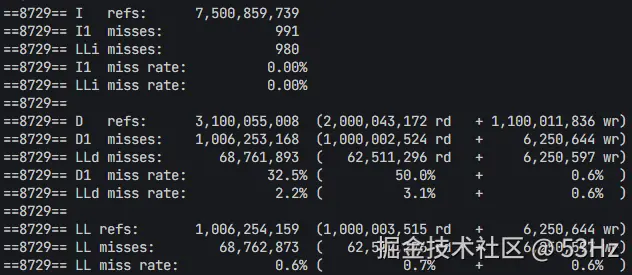

基于第二节中命中率测试结果如下： 列访问 行访问 可以看到 D1 miss rate 及 L1 Data Cache 在行访问中为2.2%，列访问为32.5%。

五、调试方式选择
