MySQL 体系结构

Zpero
78 阅读2分钟

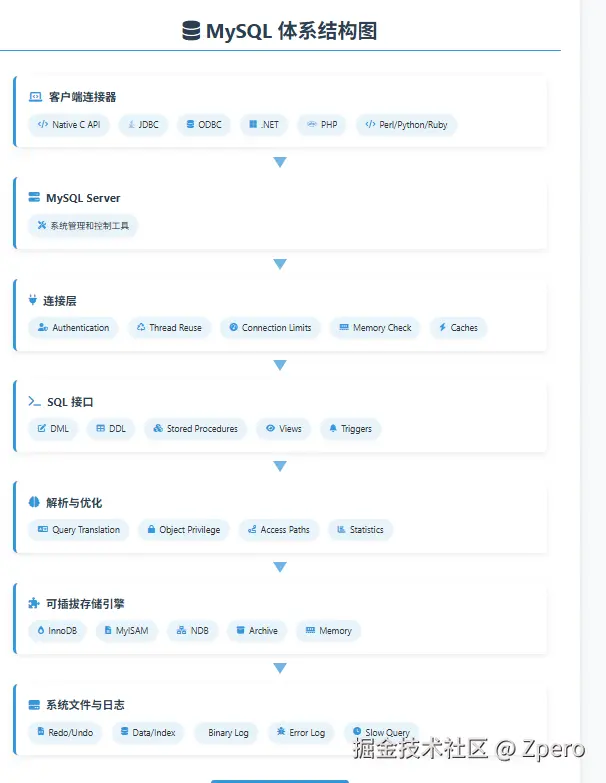

mysql 体系结构

  • 连接层

    • 连接池

    • 认证模块

    • 线程管理

      功能

      • 处理客户端的连接请求
      • 身份验证和权限检查
      • 维持和管理连接线程
      • 提供通信协议支持(tcp/ip , unix socket)

  • 服务层(sql接口和解析优化)

  • sql 解析器

  • 查询优化器

  • 缓存管理器

    功能

    • 接收SQL语句并解析
    • 检查语法和语义
    • 生成执行计划
    • 查询缓存管理
    • 预处理语句支持

  • 引擎层

  • 插件式架构,支持多种存储引擎

  • 每种引擎都有不同特性和使用场景

  • 存储层

  • 数据文件 .ibd(InnoDB) .myd(MyISAM)

  • 索引日志 .myi(MyISAM )

  • 日志文件

    • redo log 重做日志
    • undo log 撤销日志
    • bin log 二进制日志
    • error log 错误日志
    • slow query log 慢查询日志
    • my.cnf / my.ini 配置文件
    • pid-file 进程ID文件
image-20250712114322907

MySQL 存储引擎

存储引擎是基于表的而不是基于 数据库的 , 也被叫做 表类型

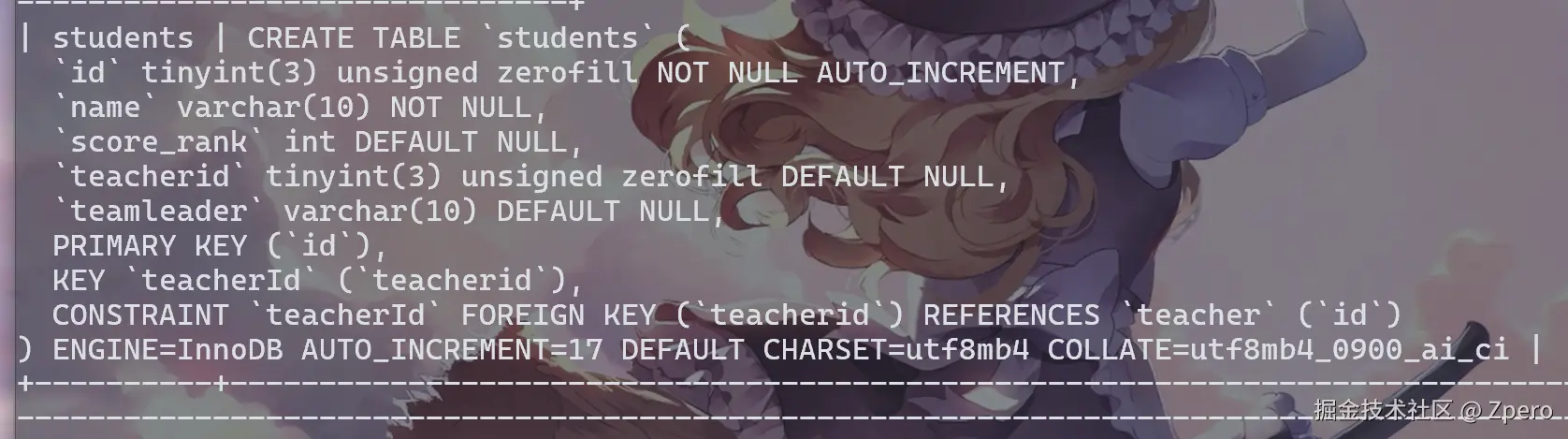

show create table students;

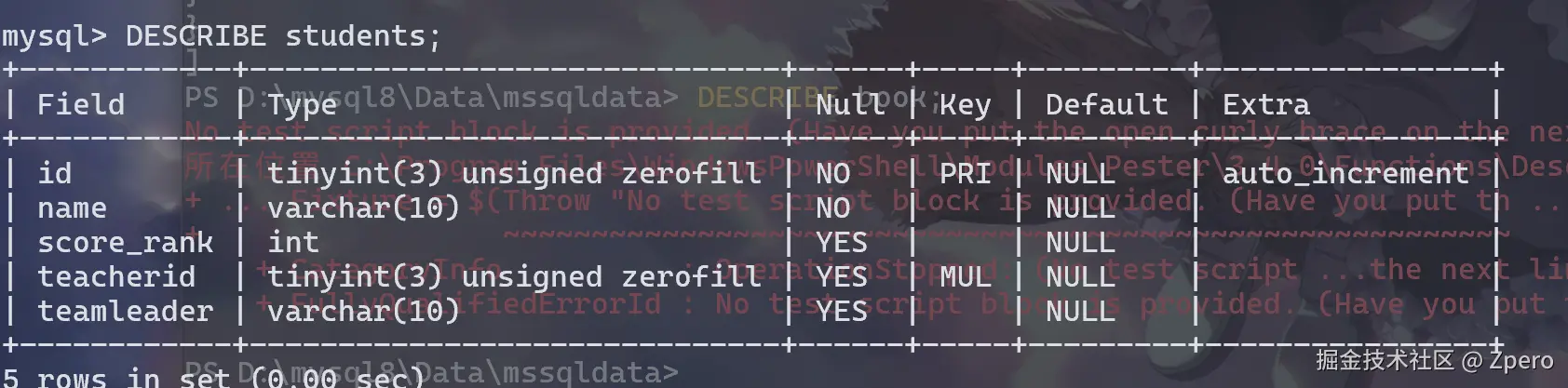

DESCRIBE students;

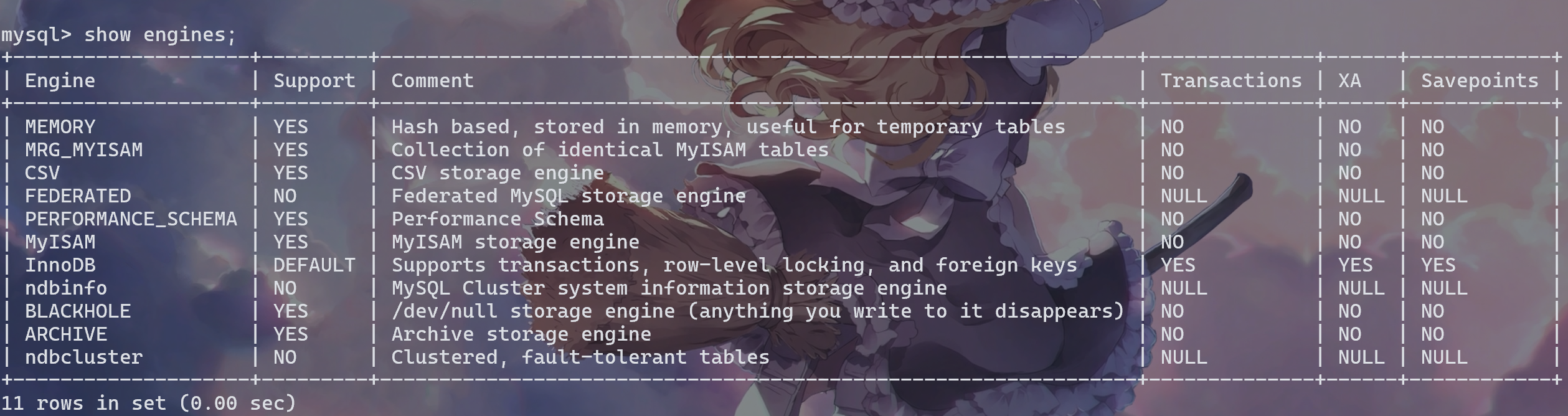

show engines;

image-20250712120519873

image-20250712124053780

image-20250712121841116

auto_increment 的值是即将插入的数据的id

可以看到默认引擎是 InnoDB

早期MySQL的默认引擎 MyISAM

-- 创建表指定存储引擎
create table  book (
	id int  zerofill not null auto_increment primary key,
    name varchar(50) ,
    price int
)engine = MyISAM;
show create table book;

InnoDB

InnoDB 是一种高可靠性和高性能的通用存储引擎,在mySQL 5.5 之后 ,被设置为了默认存储引擎

特性

  • DML 操作遵循ACID模型(事务的四大特性),支持事务
  • 行级锁 , 提高并发访问性能
  • 支持外键 FOREIGN KEY 约束 ,保证数据的完整行和正确性

行级锁: (类似c++中的 mutex)

就像图书馆自习室：每个人可以单独预订一个座位（一行数据），其他人不能占用你预订的座位，但可以预订其他座位

两种基本锁

共享锁(读): 多人同时读一个文件,但是不能写

排他锁(写): 同一时间只能有一个人写数据

行级锁的必要性:

避免争抢文件导致的数据竞争 , 降低效率

提高效率

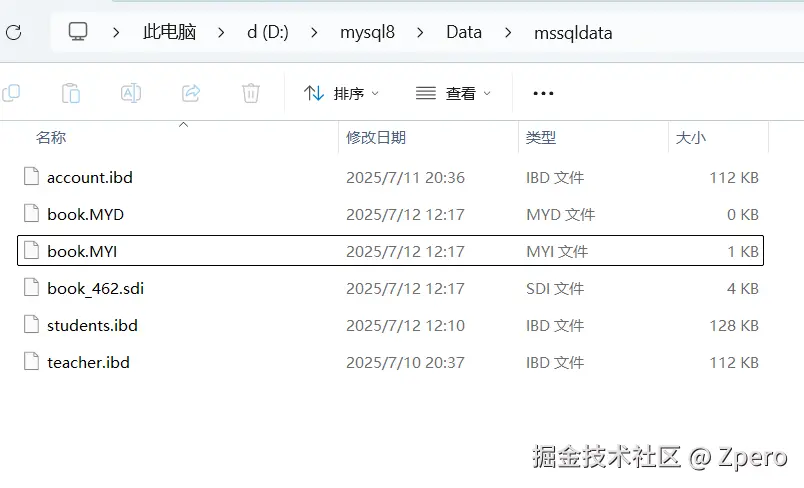

在你的MySQL安装目录下 (博主是 D:\mysql8\Data)

image-20250712123300203

可以发现,InnoDB 的表文件只有一个 以.ibd 后缀的文件

MYISAM 则有多个 .MYD 数据 .MYI索引 .sdi 替代原来的 .frm 存储表结构

如何查看数据?

-- 新建命令行 , 我这里用到是 powershell
cd {你的数据库存储文件目录}
cd D:\mysql8\Data\mssqldata

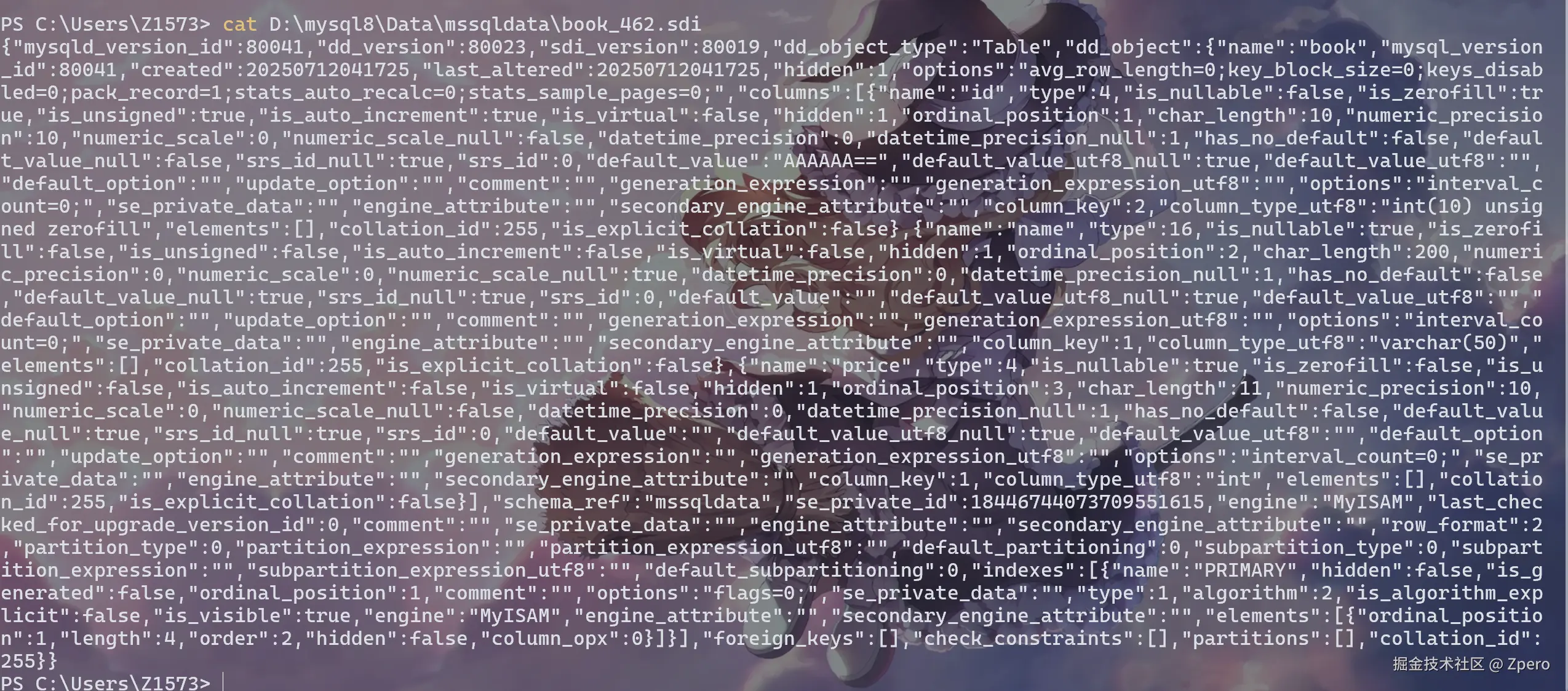

cat book_462.sdi

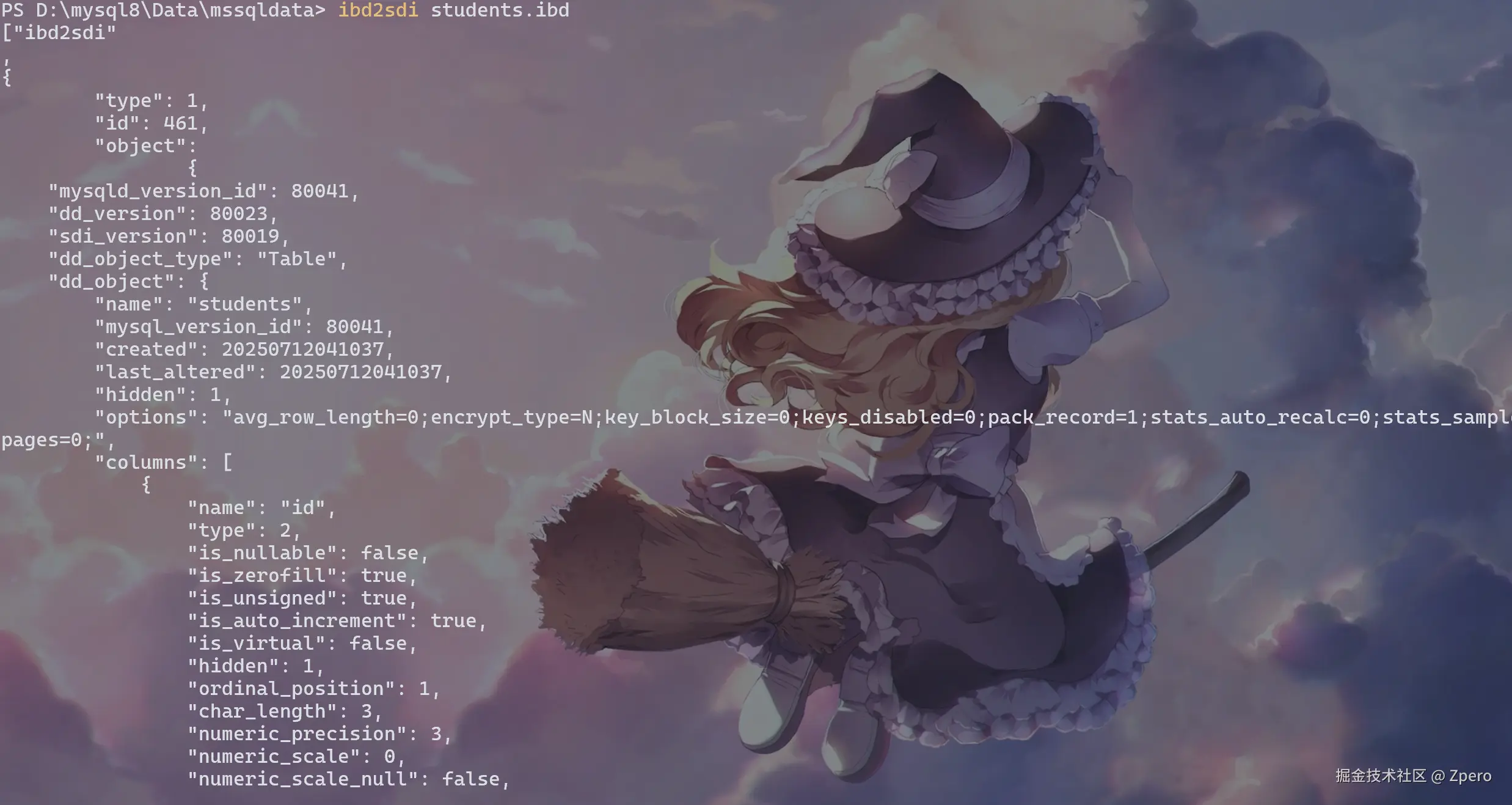

# 使用idbsdi工具
ibd2sdi students.ibd

读到的都是json格式数据

image-20250712124834289

image-20250712124917609

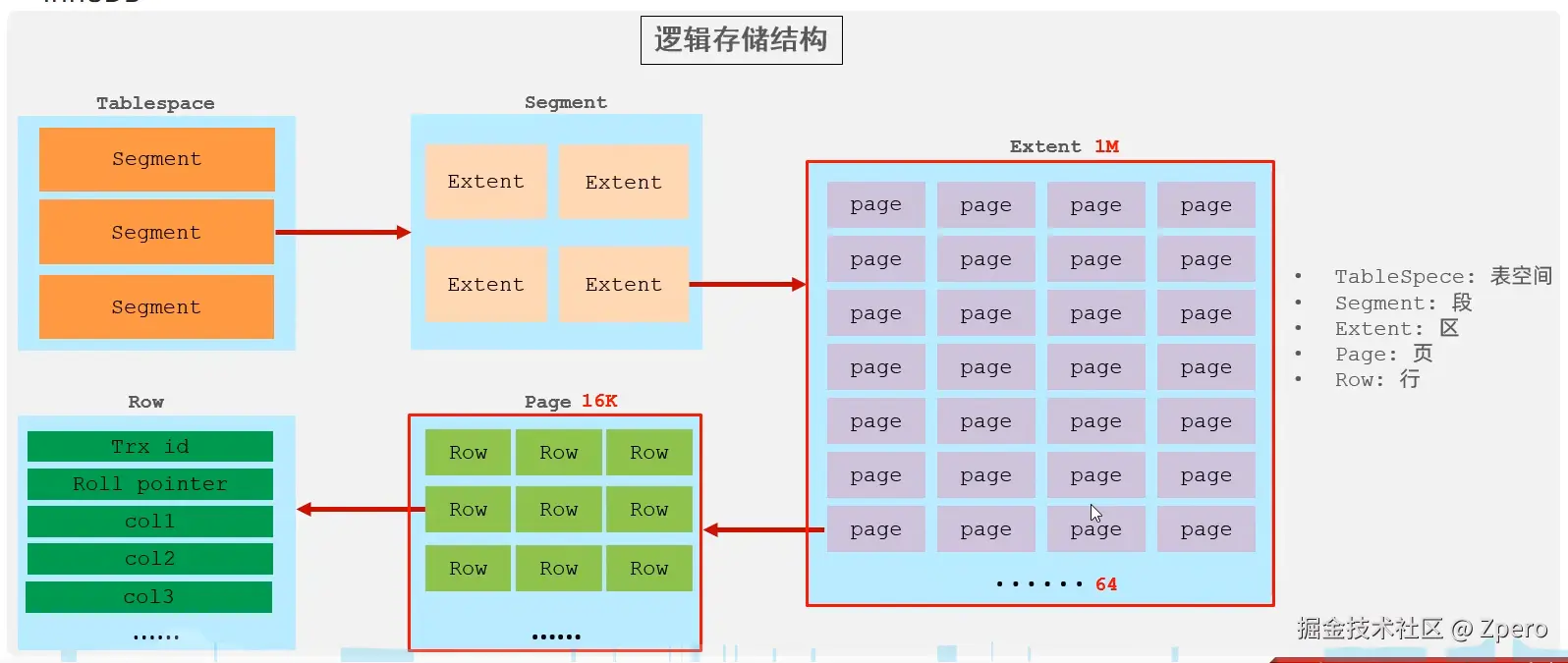

InnoDB存储特点

image-20250712125152641

page是磁盘操作的最小单元 ,大小是16k

每个page大小是1M , 可以包含 64 个 page
