1 版本目标
华望M-Design 4400版本的主要目标如下：
(1) 基于建模的标准化定义提升软件的分析和修正能力，确保语义标准化；
(2) 增强在面向实际应用场景中的模型表述能力，支持含有误差的参数表述方式；
(3) 提升建模数据资产的复用效率，在现有模型库的基础上扩充模型库的使用场景。
2 新增功能
华望M-Design 4400版本的主要新增功能如下：
(1) 术语一致化：统一术语表达，确保语义的一致性；
(2) 参数归一化：一键复用参数设置，提升建模效率；
(3) 包结构配置便捷化：一键配置包结构完成模型框架的自动生成；
(4) 命名规范化：创建标准命名的模型，使建模更规范更省心；
(5) 值属性定义精确化：灵活设置数据的显示格式；
(6) 数据单位标准化：一键选用ISO80000国际标准单位，杜绝单位使用的混淆。
3 功能详解
3.1 术语一致化
在建模过程中，不同团队对同一部件的命名可能存在差异。例如：在飞机整体的设计中，不同团队对飞机各个部分的命名可能不同，机头可以被称作“头部”“驾驶舱”或“前舱”，机身可以被称为“中央机身”或“主机身”，而机翼则存在“翼面”“翼部”等不同的表述。这种术语的不一致性将导致出现以下问题：
(1) 沟通效率低下：团队成员需反复确认各自使用术语的含义，增加了不必要的沟通成本；
(2) 模型对接困难：不同团队输出的模型因使用术语的差异而难以直接实现集成，需进行额外的转换或调整；
(3) 设计风险增加：术语歧义可能导致理解偏差进而引发错误设计，影响项目的质量和进度；
(4) 协作成本上升：跨团队评审、数据共享和版本管理常因使用术语的混乱而变得低效，提高了协作开发设计的成本。
通过华望M-Design 4400版本的术语归一化功能可对术语的使用进行统一，避免误解和确保语义的一致性。以飞机整体的设计为例，该功能的解决步骤如下：

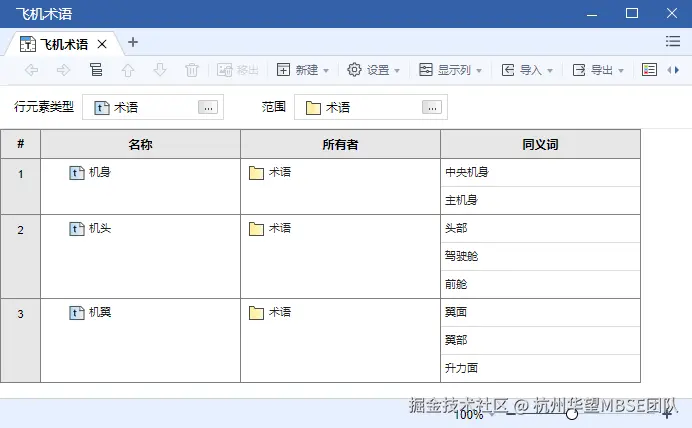

第一步：维护飞机术语表，记录术语及其同义词；

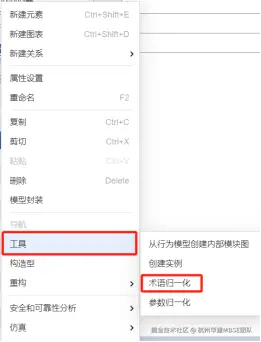

第二步：右键点击要进行术语归一化的模型，依次点击“工具”—“术语归一化”，打开“范围选择”界面；

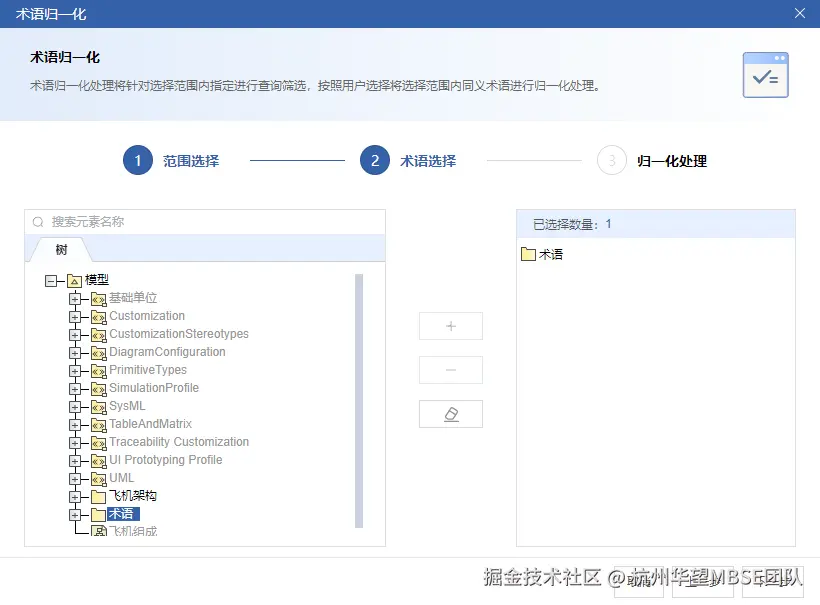

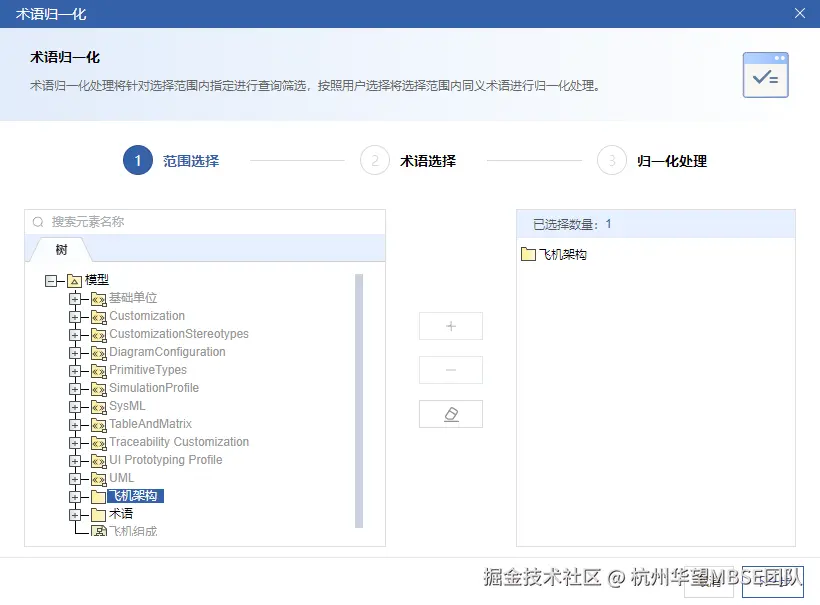

第三步：在“范围选择”界面选择需要进行归一化的范围，完成选择后点击“下一步”进入“术语选择”界面；
第四步：在“术语选择”界面选择需要进行归一化的术语，选择完成后点击“下一步”进入“归一化处理”界面；

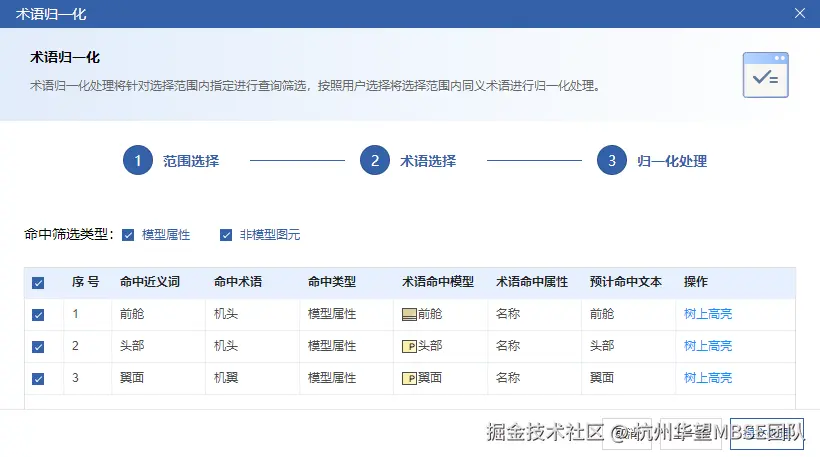

第五步：在“归一化处理”界面选择已选中的术语提交进行归一化处理；

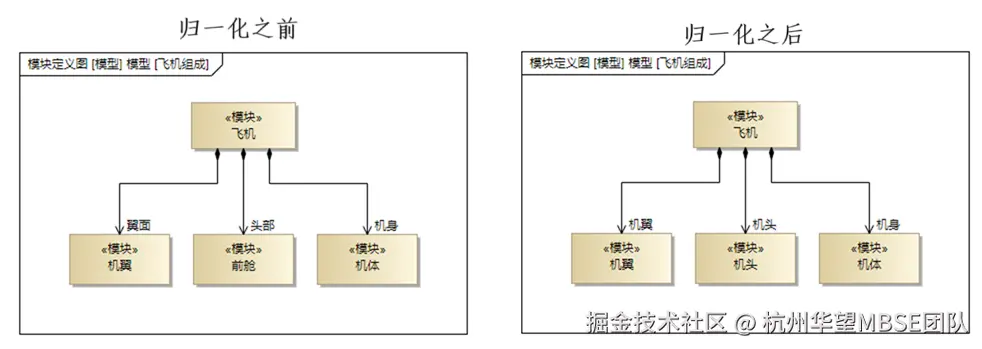

归一化处理完成后，将所有选中的同义词元素名称替换为标准术语名称。下图为归一化前后飞机组成图的对比。
3.2 参数归一化
在协同建模过程中，各专业团队对关键参数的命名和计量标准可能会存在差异。以质量参数为例，一些团队使用“重量”（单位：千克），一些团队采用“载荷”（单位：吨），还有一些团队称之为“分量”（单位：磅）。这种参数名称和单位不一致将会引起以下问题：
(1) 参数不统一：不同团队对同一参数使用不同的命名和计量单位，可能会导致数据理解的混乱；
(2) 数据整合难：参数和单位的差异使设计数据无法直接完成对接，需要进行额外的转换处理，将增加工作的复杂度；
(3) 计算隐患：单位换算错误或理解偏差可能引发计算错误，影响设计的准确性；
(4) 安全风险：参数标准不一致可能会对整体设计的可靠性和安全性带来潜在隐患。
通过华望M-Design 4400版本的参数归一化功能可对参数的名称以及单位进行统一。以质量参数为例，该功能的解决步骤如下：

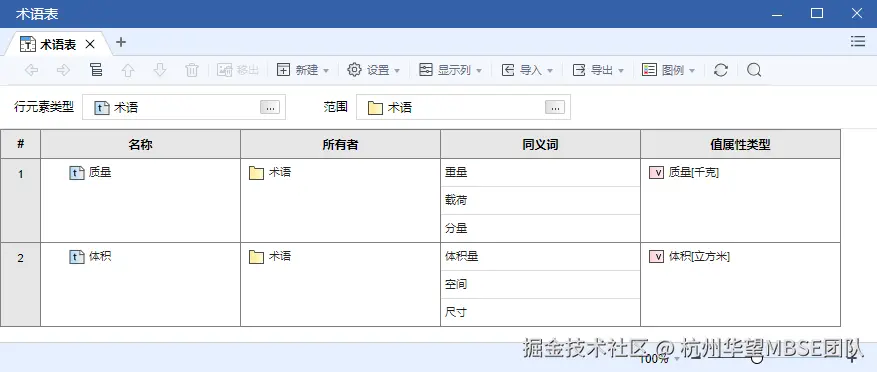

第一步：维护术语表，记录术语、同义词及其对应的单位属性；

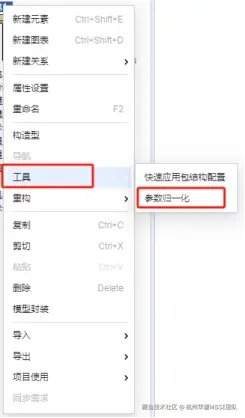

第二步：在模型树上依次点击“工具”—“参数归一化”，选择要进行参数归一化的模型元素；

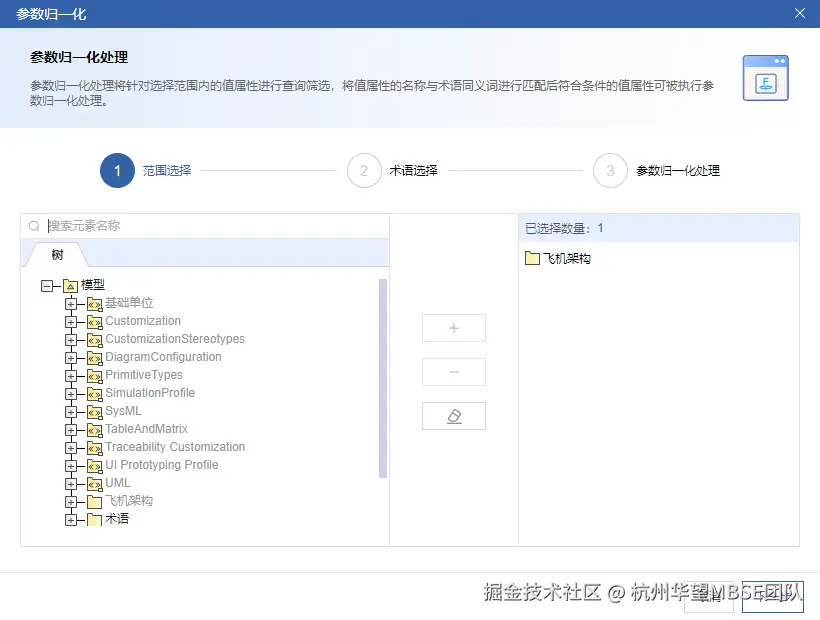

第三步：在“范围选择”界面选择需要进行参数归一化的范围，完成选择后点击“下一步”进入“术语选择”界面；

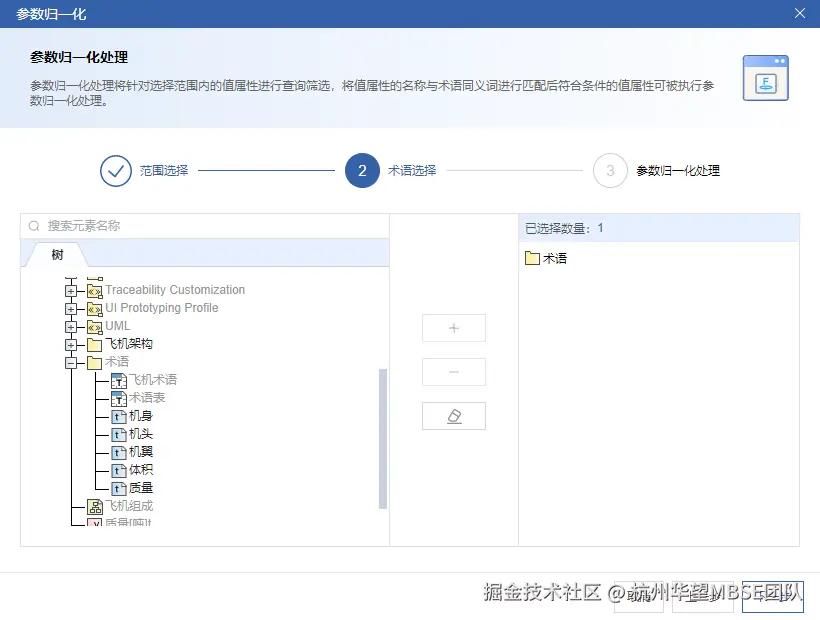

第四步：在“术语选择”界面选择需进行归一化的术语，选择完成后点击“下一步”进入“归一化处理”界面；

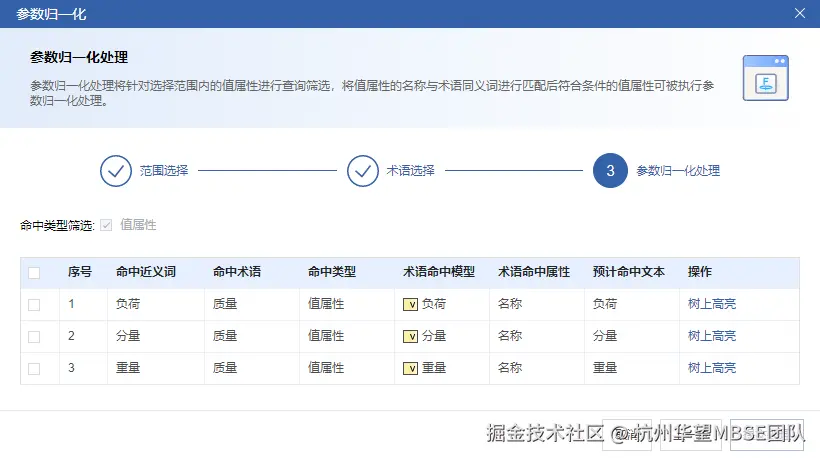

第五步：在“归一化处理”界面选择已选中的术语提交进行归一化处理。

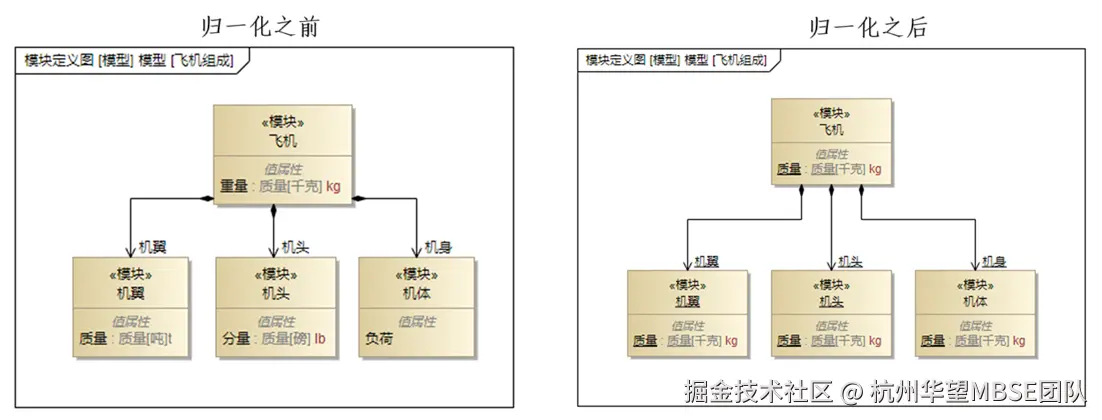

归一化处理完成后，将所有选中的同义词的值属性名称统一为标准术语名称，并将类型和单位统一为术语所对应的值属性单位。下图为归一化处理前后飞机组成图的对比。
3.3 包结构配置便捷化
在进行设计建模时，各个分系统均需按照相同的维度进行分析。例如，在飞机系统设计中，各分系统（如航电、飞控、动力等）均需按照"需求分析"、"功能分析"、"架构分析"和"参数分析"四个维度建立标准化的分析框架。传统创建包结构的方式存在以下问题：
(1) 多耗时：每个分系统均需逐层人工创建相同结构的包，导致出现大量重复性的工作；
(2) 易出错：人工操作可能会遗漏关键包或命名不一致，进而影响模型的规范性；
(3) 低效率：不同分系统存在的包结构差异会增加团队间在模型对接时的成本。
通过华望M-Design 4400版本的包结构配置功能可完成对不同分系统包结构的快速配置。以飞机系统设计为例，该功能的解决步骤如下：

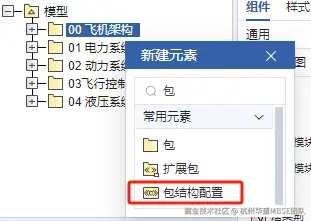

第一步：创建包结构配置元素，选择“包结构配置”在模型树上新建元素；

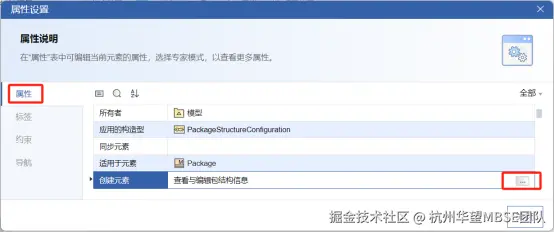

第二步：在设置包结构元素时，点击包结构配置元素属性面板中的“创建元素属性”按钮，将打开包结构配置信息界面；

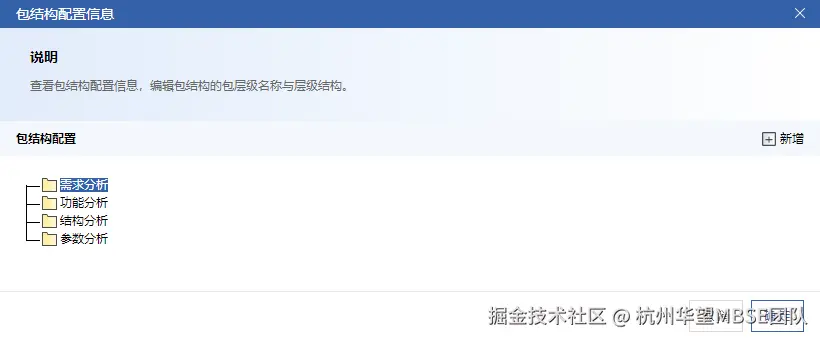

在该界面上配置包结构的信息

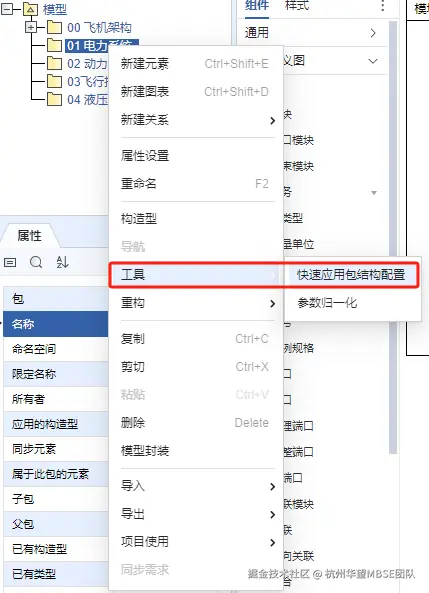

第三步：在分系统上应用已创建的包结构配置信息。例如在“电力系统”上应用包结构信息时，可在模型树中点击“电力系统”，然后依次选择“工具”—“快速应用包结构配置”；
在弹出的选择包结构配置页面中，选择已创建的包结构配置元素后，点击“应用”。应用成功后，将在所选包下创建与配置元素一致的结构信息。
3.4 命名规范化
在复杂系统的建模过程中，模型元素的命名往往存在以下问题：
(1) 命名随意性大：不同的设计人员采用各自不同的命名习惯，将导致在整体设计中模型元素的名称风格混乱；
(2) 缺乏统一标准：相同类型的元素在不同模块中可能使用不同的命名方式（如"约束"可能被命名为"限制"、"约束条件"等）；
(3) 修改效率低下：需要逐一对每个新建元素的默认名称进行人工修改。
通过华望M-Design 4400版本的命名规范化功能可对新建元素的命名进行规范。在系统建模中，针对约束模块的命名规范，需采用"分系统名称+约束"的标准化格式；对于活动，则需将默认名称统一设置为"功能"。针对本项场景，该功能的解决步骤如下：
第一步：依次点击“设置”—“命名规则设置”，打开命名规则设置界面；

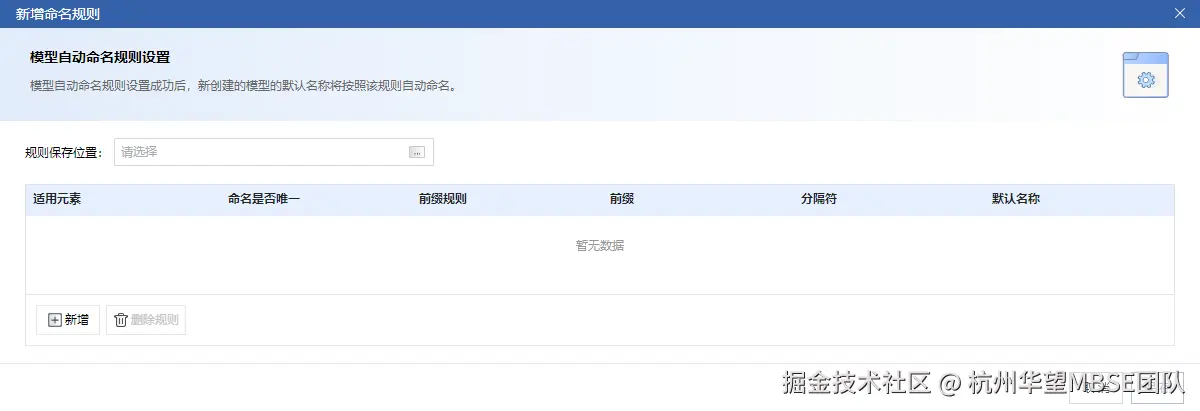

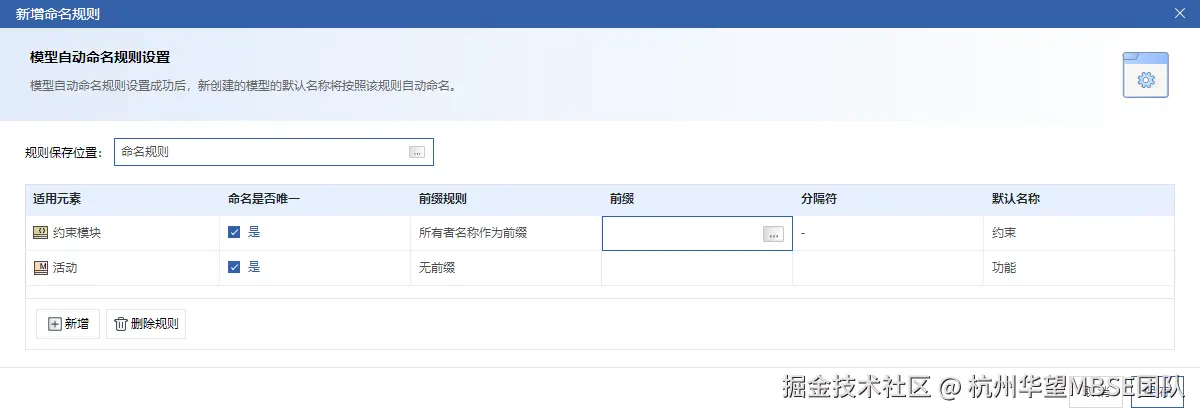

第二步：在命名规则设置界面设置规则保存位置，并新增命名规则；
对于约束模块：设置适用元素为“约束模块”，前缀规则为“所有者名称作为前缀”，分隔符为“-”，默认名称为“约束”。
对于活动：设置适用元素为“活动”，前缀规则为“无前缀”，默认名称为“功能”。
命名规则创建成功后，在项目中创建相应元素时，元素的默认名称将自动根据设定的规则生成。
3.5 值属性定义精确化
在进行系统设计的过程中，质量、体积等关键参数的数值呈现可能存在以下问题：
(1) 数据展示格式混乱：原始数值精度不统一以及科学计数法缺失，导致关键参数的可读性差；
(2) 人工调整效率低下：工程师需反复手动调整数据格式，耗费大量时间且难以保证一致性；
(3) 跨团队标准不统一：不同团队采用不同的数据展示方式，影响设计的评审效率和决策的准确性。
通过华望M-Design 4400版本的值属性定义精确化功能可对值属性的精度进行规范。例如，对于飞机的质量需要用科学计算法表示，并且限制精度为2位。以此项场景为例，该功能的解决步骤如下

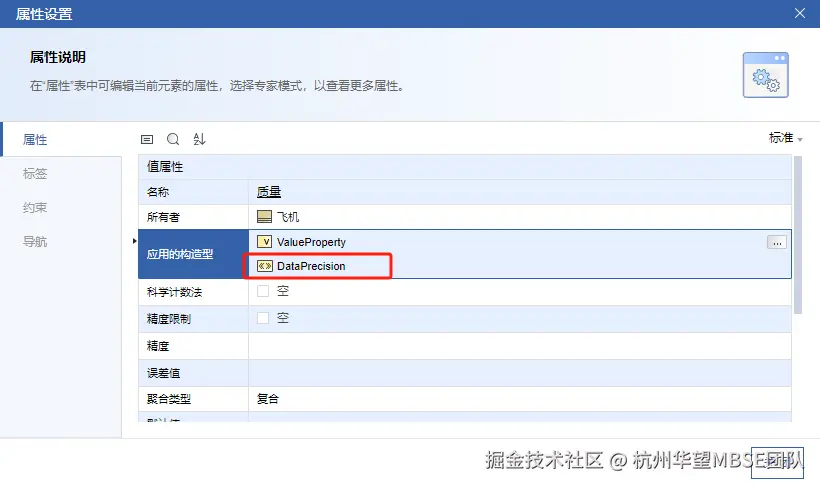

第一步：使用DataPrecision构造型，在值属性“质量”的属性面板中找到构造型属性，搜索“DataPrecision”构造型并应用；

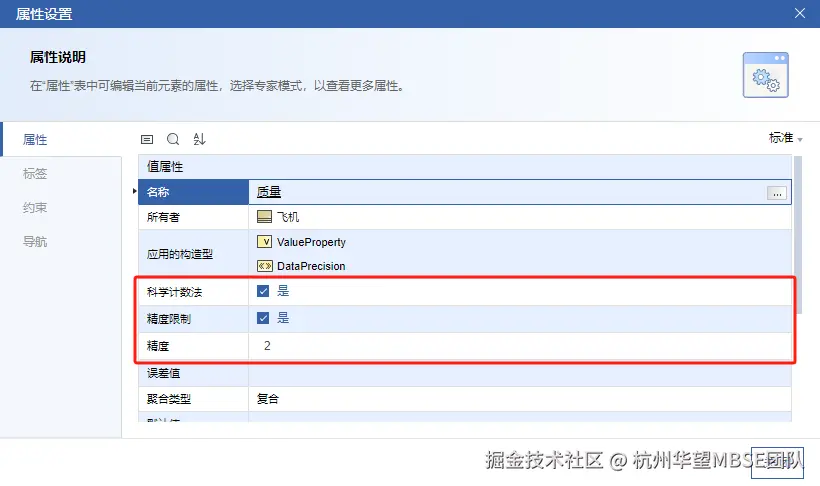

第二步：在属性设置面板中定义精度，将科学计数法勾选为“是”，将精度限制勾选为“是”，同时设置精度为2（软件支持设置的精度范围为0~12）；
设置完成后，给“质量”属性设置默认值时，将会按照所设置的精度进行显示。
3.6 数据单位标准化
软件在未集成ISO80000标准单位库时，用户需自行构建完整的度量体系，可能会面临以下问题：
(1) 单位创建效率低下：需人工逐一定义度量单位和类型，耗费大量时间且容易出错。
(2) 标准化程度不足：不同人员自建单位时命名不一致，缺乏统一标准，增加理解难度。
(3) 协作成本高昂：非标准化的单位定义导致团队沟通成本上升，影响工作效率。
(4) 质量管控风险：人工创建单位容易出现遗漏或错误，影响后续工程计算的准确性。
通过华望M-Design 4400版本的数据单位标准化功能可对数据的单位进行规范。以动力系统中有效能采用ISO 80000标准中的单位“焦耳”（joule）为例，该功能的解决步骤如下：

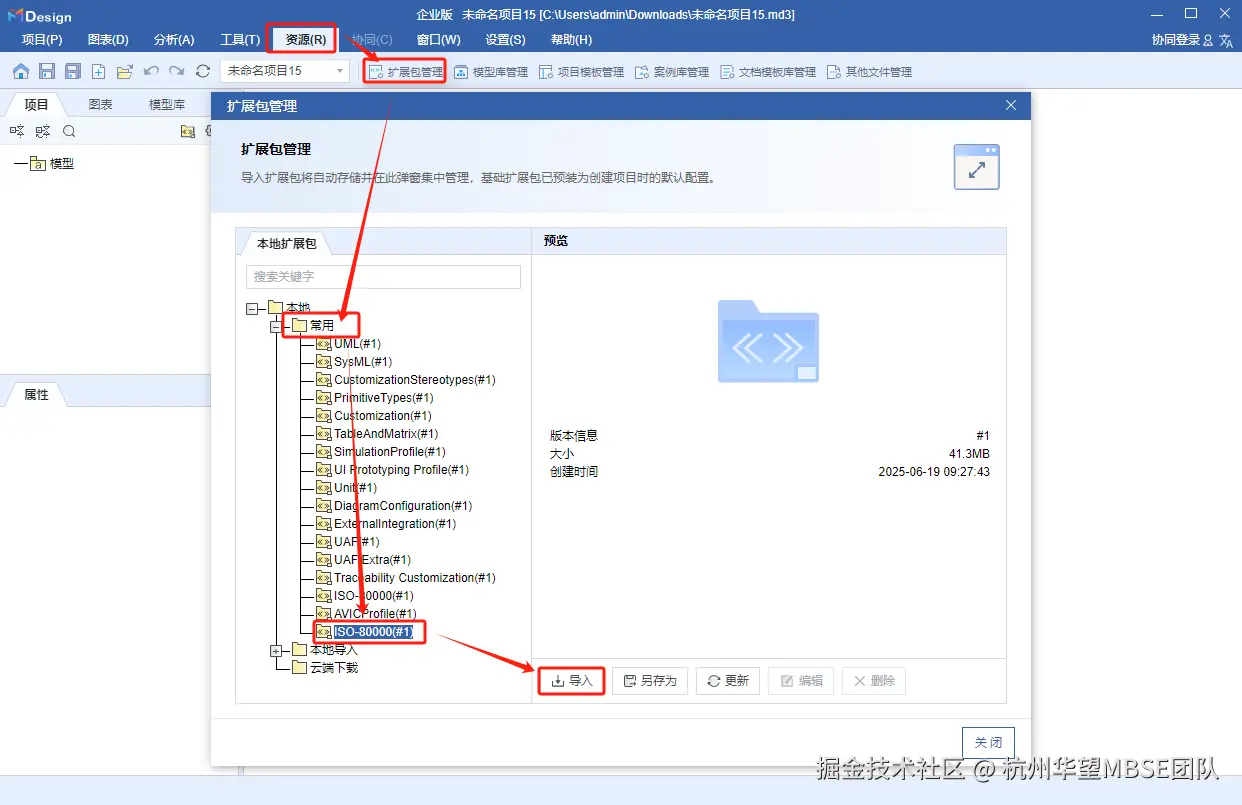

第一步：导入ISO80000单位库，依次点击“资源”—“扩展包管理”，打开扩展包管理界面。在界面中点击“常用”，找到并选中ISO80000，点击“导入”；
第二步：使用ISO80000单位库，在设置“有效能”单位时可直接使用“active energy[joule]”
END
