深入研究tomcat源码

连接器的设计

1. 核心功能

• 处理 Socket 连接，负责网络字节流与 Request 和 Response 对象的转化。
• 加载和管理 Servlet，以及具体处理 Request 请求。
• 核心组件：EndPoint、Processor、Adapter

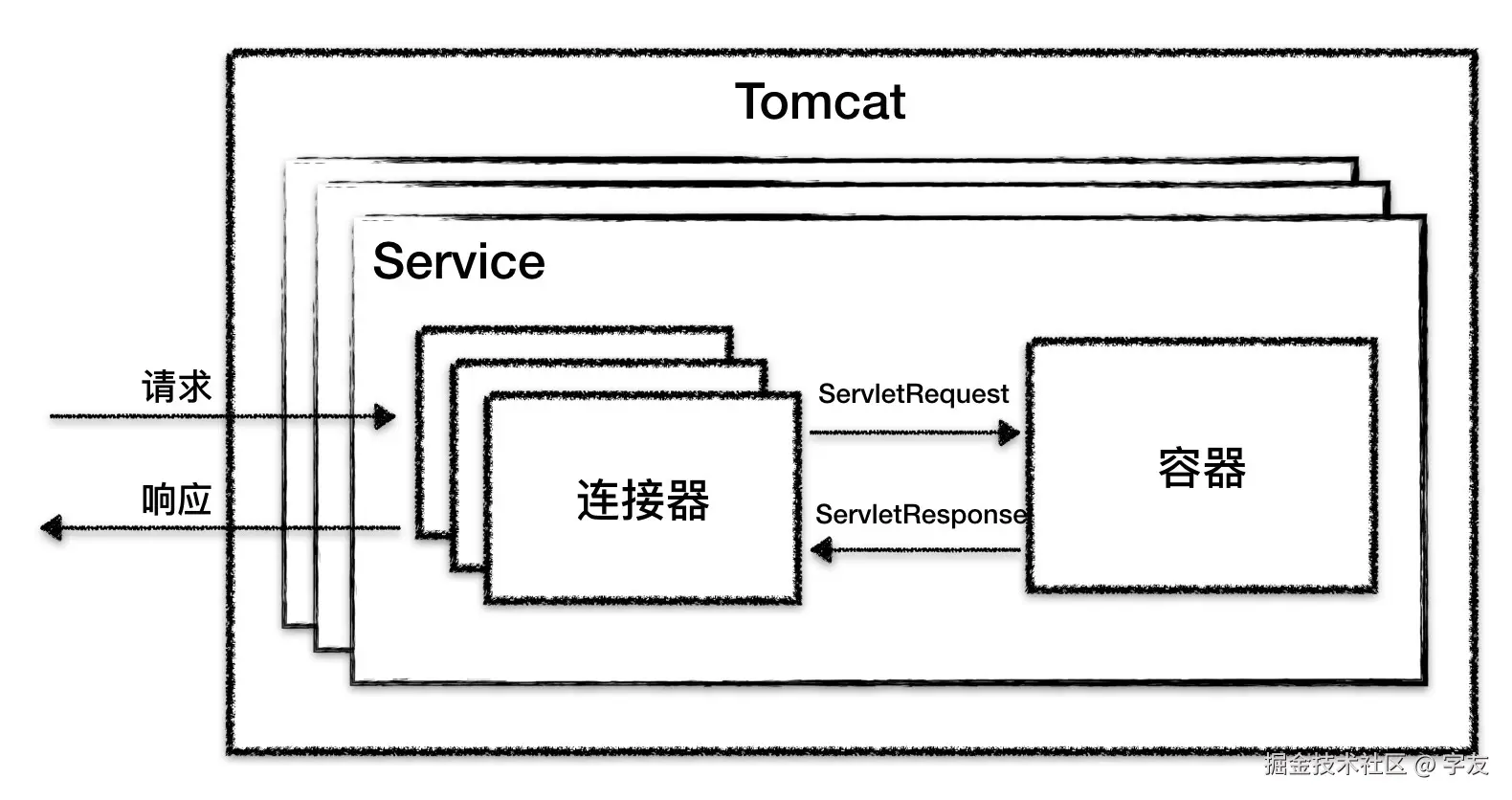

2. 依赖关系

2. 连接器图解

3. 实现原理

1. 连接器

   连接器对 Servlet 容器屏蔽了协议及 I/O 模型等的区别，无论是 HTTP 还是 AJP，在容器中获取到的都是一个标准的 ServletRequest 对象。

• 连接器功能
  • 监听网络端口。
  • 接受网络连接请求。
  • 读取请求网络字节流。
  • 根据具体应用层协议（HTTP/AJP）解析字节流，生成统一的 Tomcat Request 对象。
  • 将 Tomcat Request 对象转成标准的ServletRequest。
  • 调用 Servlet 容器，得到 ServletResponse。
  • 将 ServletResponse 转成 Tomcat Response 对象。
  • 将 Tomcat Response 转成网络字节流。
  • 将响应字节流写回给浏览器。
• 连接器模块
  • 网络通信。
  • 应用层协议解析。
  • Tomcat Request/Response 与 ServletRequest/ServletResponse 的转化。
• 连接器组件
  • EndPoint(tcp/ip通信)
  • Processor(字节流解析)
  • Adapter(转换Request、Response)

4. 源码分析

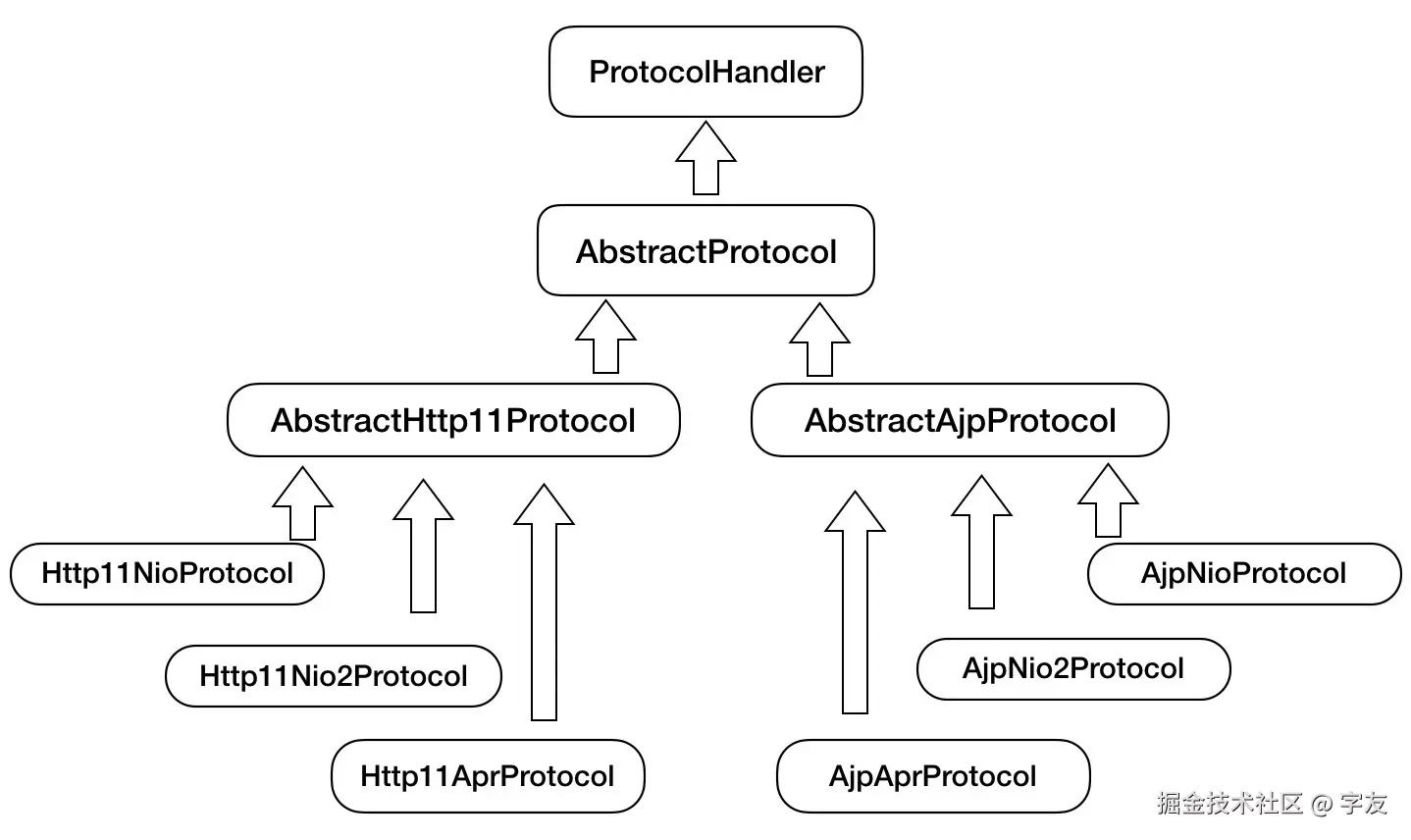

1. 继承关系

容器的设计

1.核心功能

• 容器是用来装载 Servlet 的

2. 依赖关系

3. 实现原理

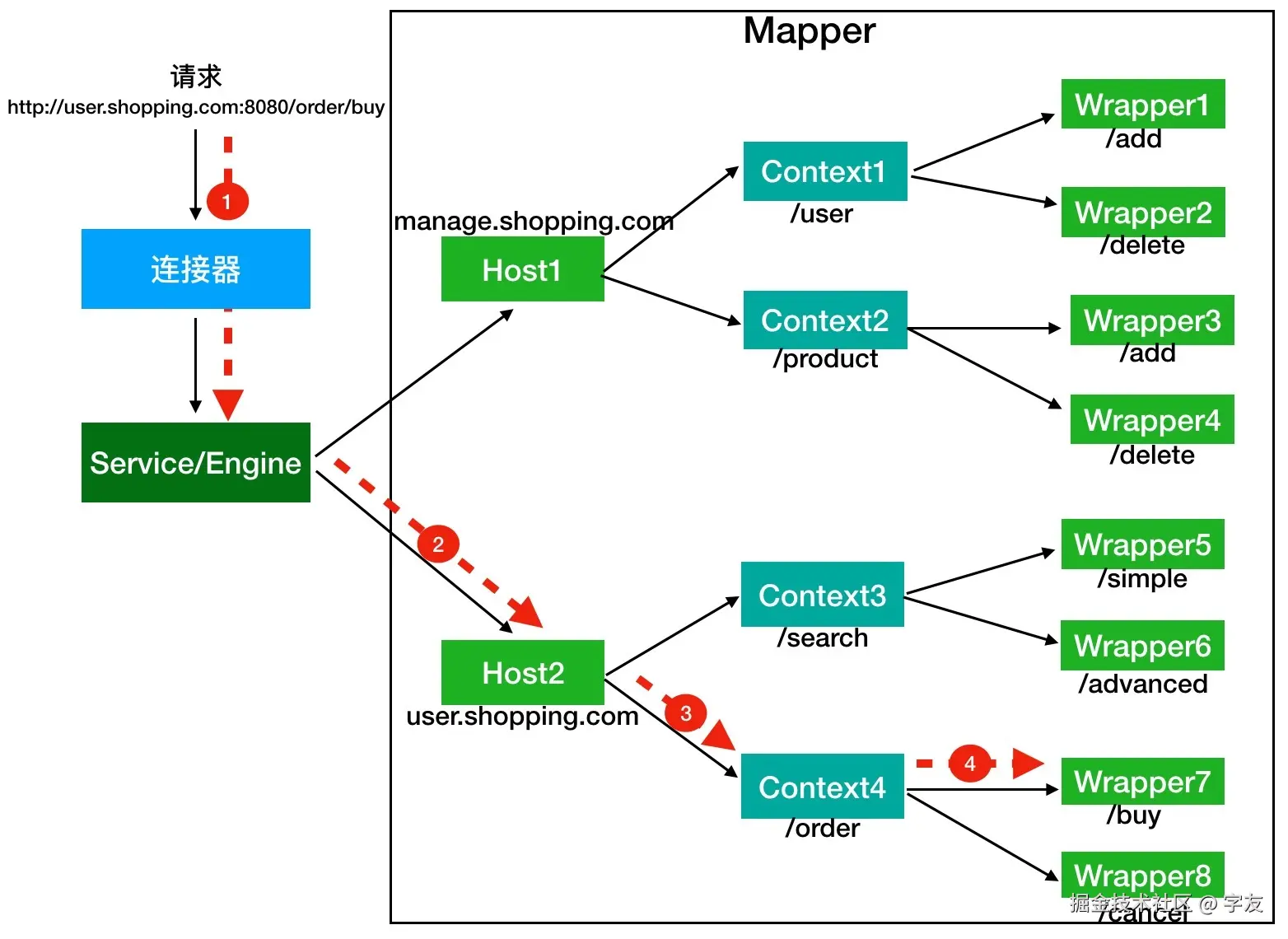

1. 容器

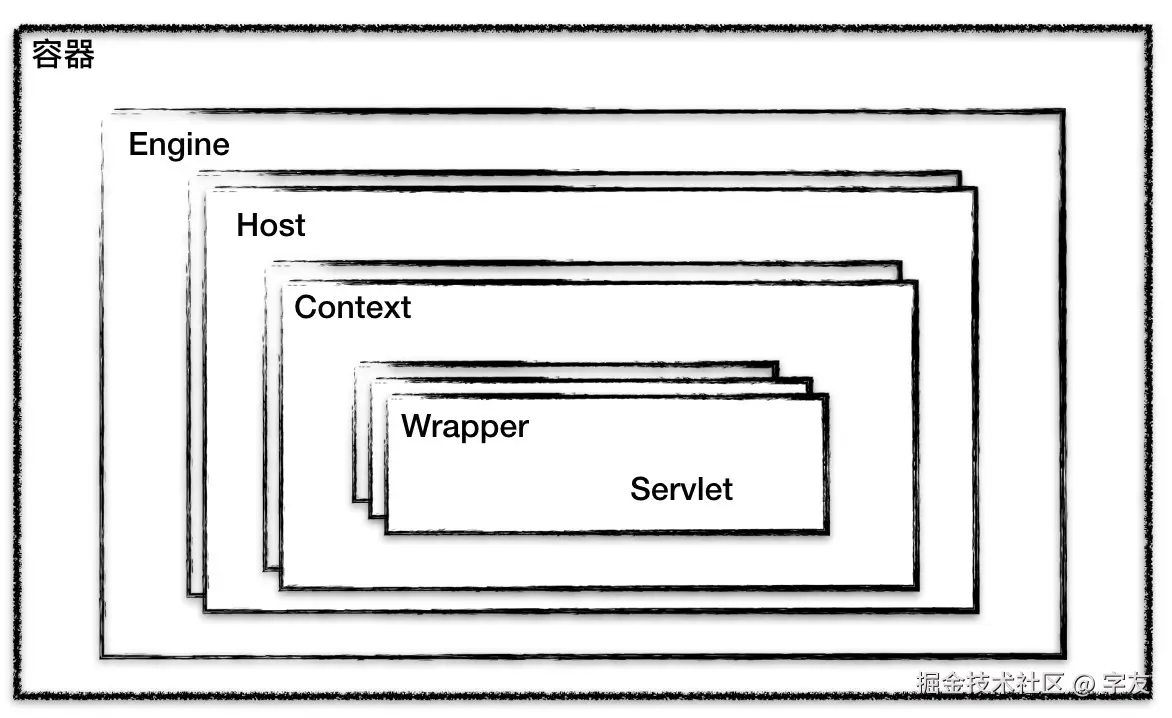

   Tomcat 设计了 4 种容器，分别是 Engine、Host、Context 和 Wrapper。这 4 种容器不是平行关系，而是父子关系

• 容器功能
  • Engine 表示引擎，用来管理多个虚拟站点，一个 Service 最多只能有一个 Engine
  • Host 代表的是一个虚拟主机，或者说一个站点，可以给 Tomcat 配置多个虚拟主机地址，而一个虚拟主机下可以部署多个 Web 应用程序
  • Context 表示一个 Web 应用程序
  • Wrapper 表示一个 Servlet，一个 Web 应用程序中可能会有多个 Servlet

4. 源码分析

1. 继承关系
2. 责任链模式
