Redis Database (RDB) 是 Redis 的持久化机制之一，它通过生成数据库快照（snapshot）的方式，将内存中的数据以二进制格式保存到磁盘文件中。本文将详细分析 RDB 的数据存储机制。
1. RDB 文件结构
RDB 文件是一个经过精心设计的二进制格式文件，其整体结构如下：
+-------+-------------+-----------+-----------+-----+-----------+
| REDIS | RDB-VERSION | SELECT-DB | KEY-VALUE | EOF | CHECK-SUM |
+-------+-------------+-----------+-----------+-----+-----------+
1.1 文件头部
RDB 文件以魔数 "REDIS" 开头，用于标识这是一个 Redis RDB 文件：
// 在 rdb.c 中
static int rdbWriteRaw(rio *rdb, void *p, size_t len) {
if (rdb && rioWrite(rdb,p,len) == 0)
return -1;
return len;
}
/* 写入 RDB 文件头 */
static int rdbSaveRio(rio *rdb, int *error, int flags, rdbSaveInfo *rsi) {
char magic[10];
// 魔数 "REDIS" + RDB 版本号
snprintf(magic,sizeof(magic),"REDIS%04d",RDB_VERSION);
if (rdbWriteRaw(rdb,magic,9) == -1) goto werr;
// ... 其他代码 ...
}
1.2 RDB 版本号
紧跟在魔数之后的是 RDB 文件格式的版本号，用于兼容性检查：
// 在 rdb.h 中
#define RDB_VERSION 9 // 当前 RDB 版本号
1.3 数据库选择器
RDB 文件可以包含多个数据库的数据，通过 SELECT-DB 操作码来切换数据库：
// 在 rdb.c 中
#define RDB_OPCODE_SELECTDB 254 // 选择数据库的操作码
/* 保存数据库 */
static int rdbSaveDb(rio *rdb, redisDb *db, int flags, long long *key_counter) {
dictIterator *di;
dictEntry *de;
int j;
// 写入 SELECTDB 操作码
if (rdbSaveType(rdb,RDB_OPCODE_SELECTDB) == -1) return -1;
// 写入数据库编号
if (rdbSaveLen(rdb,db->id) == -1) return -1;
// ... 保存键值对 ...
}

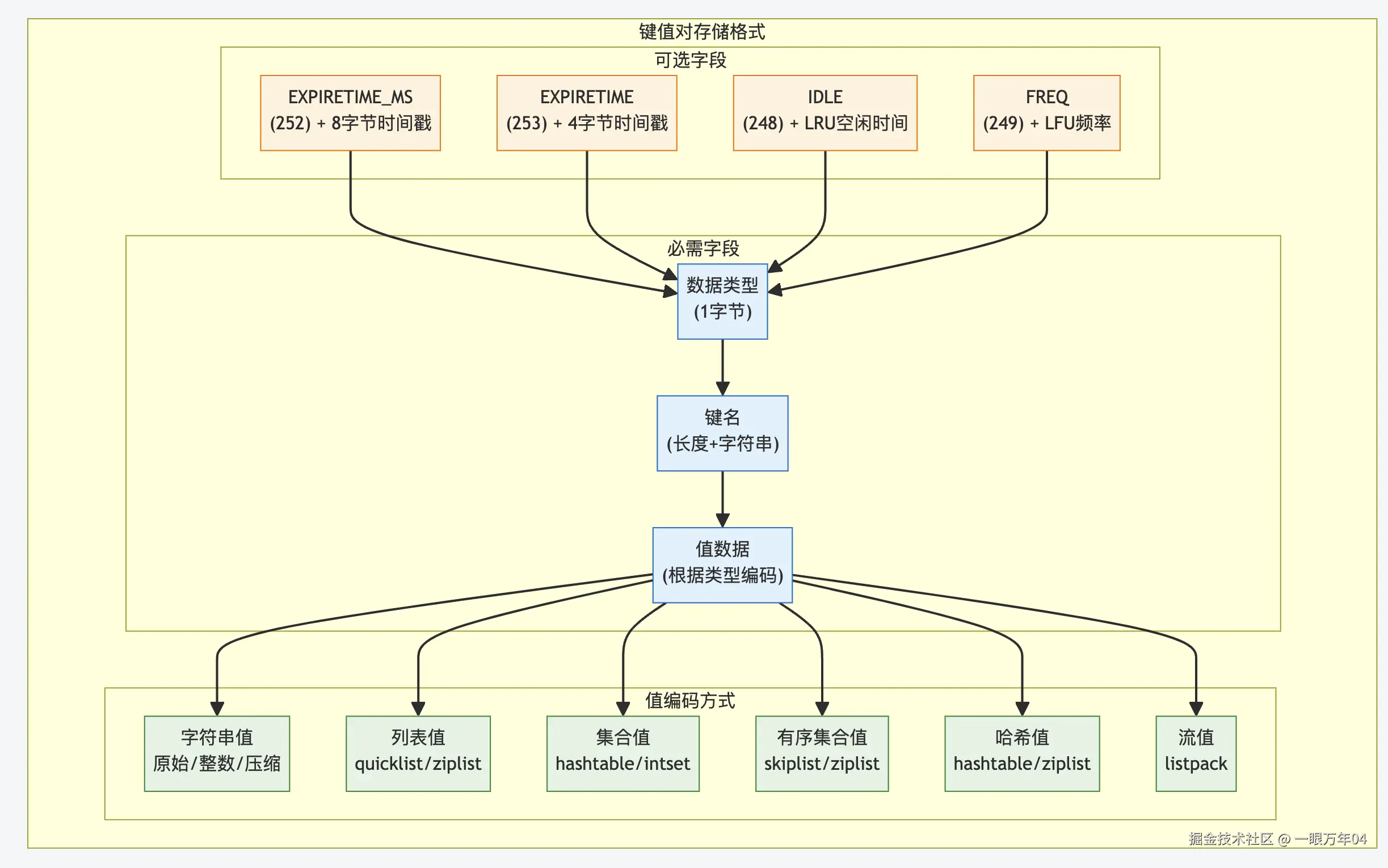

1.4 键值对存储
每个键值对的存储格式如下：
+-----+------+-----+-------+
| TYPE| KEY | TTL | VALUE |
+-----+------+-----+-------+
其中：
- TYPE：表示值的数据类型（字符串、列表、集合等）
- KEY：键名
- TTL：过期时间（可选）
- VALUE：根据类型不同，有不同的编码方式
// 在 rdb.c 中
/* 保存键值对 */
static int rdbSaveKeyValuePair(rio *rdb, robj *key, robj *val, long long expiretime) {
// 保存过期时间（如果有）
if (expiretime != -1) {
if (rdbSaveType(rdb,RDB_OPCODE_EXPIRETIME_MS) == -1) return -1;
if (rdbSaveMillisecondTime(rdb,expiretime) == -1) return -1;
}
// 保存值的类型
if (rdbSaveObjectType(rdb,val) == -1) return -1;
// 保存键名
if (rdbSaveStringObject(rdb,key) == -1) return -1;
// 根据类型保存值
if (rdbSaveObject(rdb,val) == -1) return -1;
return 1;
}
1.5 文件结束标记
RDB 文件以特殊的 EOF 标记结束：
// 在 rdb.c 中
#define RDB_OPCODE_EOF 255 // 文件结束标记
/* 保存 RDB 文件 */
static int rdbSaveRio(rio *rdb, int *error, int flags, rdbSaveInfo *rsi) {
// ... 其他代码 ...
// 写入 EOF 标记
if (rdbSaveType(rdb,RDB_OPCODE_EOF) == -1) goto werr;
// ... 其他代码 ...
}
1.6 校验和
最后是一个 8 字节的 CRC64 校验和，用于验证文件完整性：
// 在 rdb.c 中
/* 计算并写入校验和 */
static int rdbSaveRio(rio *rdb, int *error, int flags, rdbSaveInfo *rsi) {
// ... 其他代码 ...
// 计算并写入校验和
cksum = rdb->cksum;
memrev64ifbe(&cksum);
if (rioWrite(rdb,&cksum,8) == 0) goto werr;
// ... 其他代码 ...
}

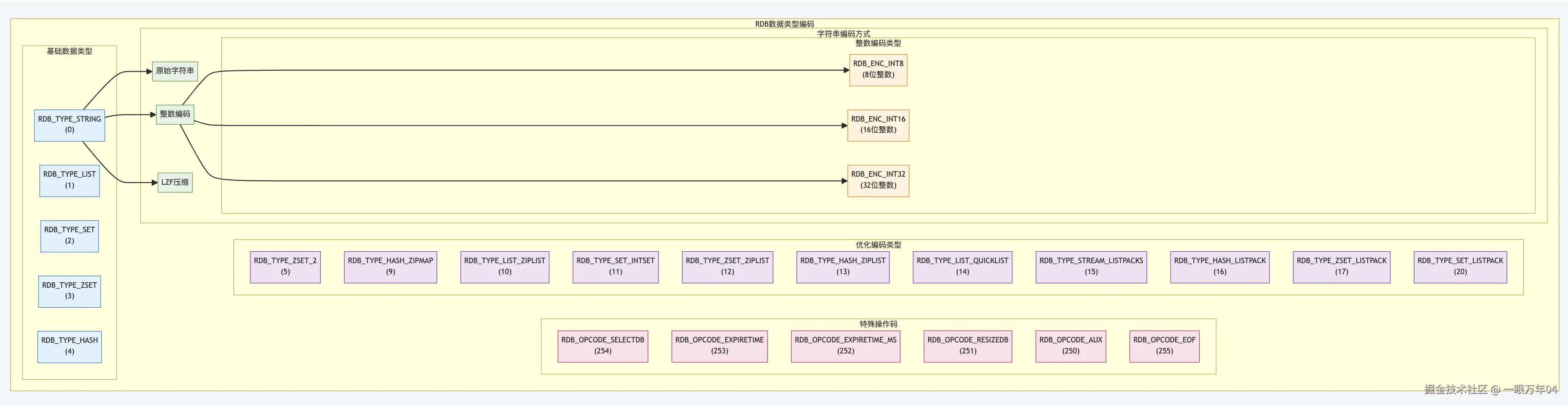

2. 数据类型编码
RDB 文件中，不同的数据类型使用不同的编码方式存储：

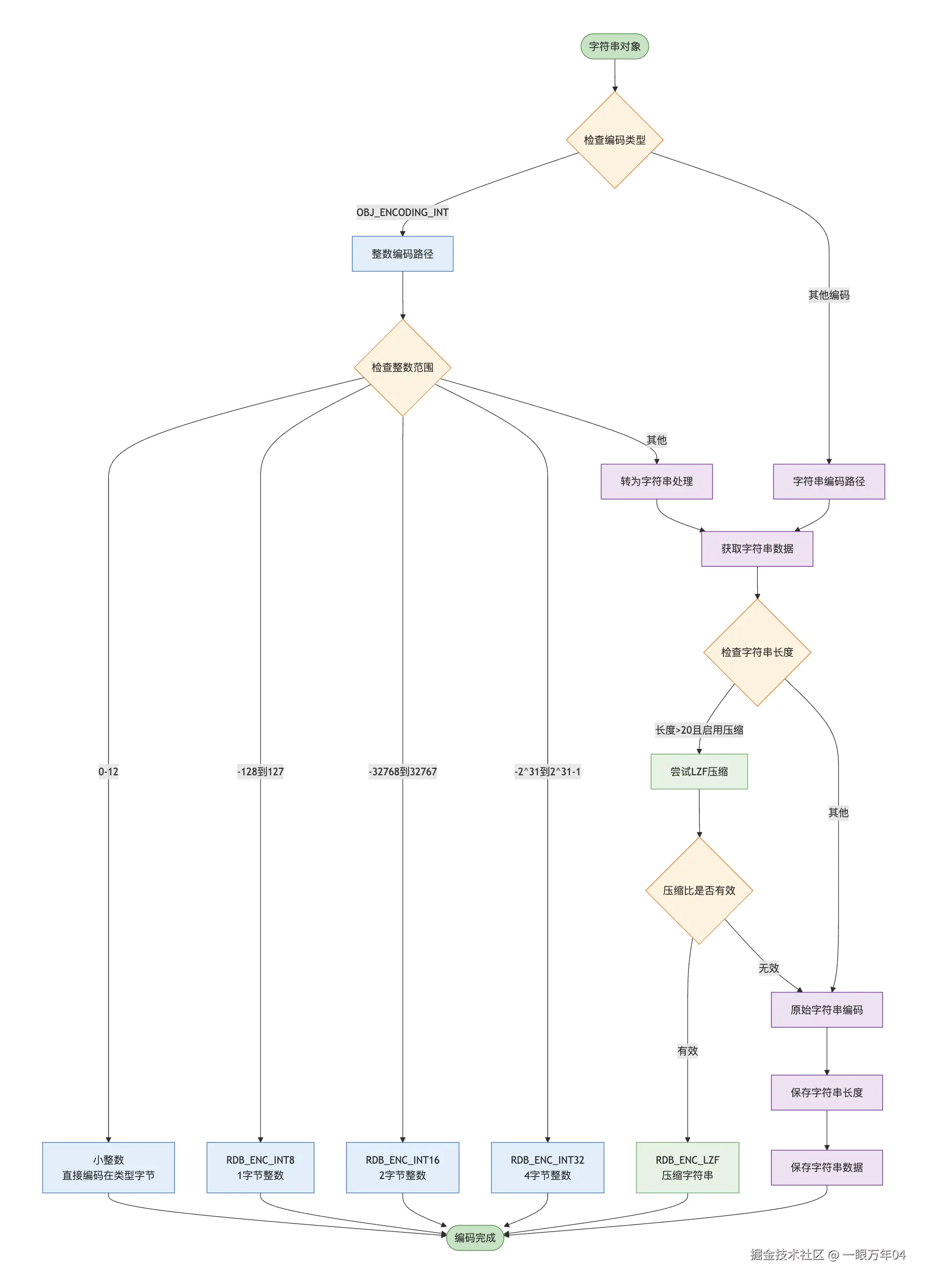

2.1 字符串编码
字符串可以使用多种编码方式，包括整数编码、压缩编码和原始编码：
// 在 rdb.c 中
/* 保存字符串对象 */
int rdbSaveStringObject(rio *rdb, robj *obj) {
// 尝试整数编码
if (obj->encoding == OBJ_ENCODING_INT) {
long long value = (long long)obj->ptr;
if (value >= 0 && value <= 12) {
// 小整数直接编码在类型字节中
if (rdbWriteRaw(rdb,shared.integers[value]->ptr,1) == -1) return -1;
return 1;
} else if (value >= -(1<<7) && value <= (1<<7)-1) {
// 8位整数编码
unsigned char buf[2] = {RDB_ENC_INT8,(unsigned char)value};
if (rdbWriteRaw(rdb,buf,2) == -1) return -1;
return 2;
} else if (value >= -(1<<15) && value <= (1<<15)-1) {
// 16位整数编码
unsigned char buf[3];
buf[0] = RDB_ENC_INT16;
memcpy(buf+1,&value,2);
if (rdbWriteRaw(rdb,buf,3) == -1) return -1;
return 3;
} else if (value >= -(1LL<<31) && value <= (1LL<<31)-1) {
// 32位整数编码
unsigned char buf[5];
buf[0] = RDB_ENC_INT32;
memcpy(buf+1,&value,4);
if (rdbWriteRaw(rdb,buf,5) == -1) return -1;
return 5;
}
}
// 获取字符串内容
size_t len;
unsigned char *p = (unsigned char*)stringObjectPtr(obj,&len);
// 尝试压缩编码
if (len > 20 && server.rdb_compression) {
// ... 压缩逻辑 ...
}
// 原始编码
if (rdbSaveRawString(rdb,p,len) == -1) return -1;
return 1;
}
2.2 列表编码
列表可以使用 quicklist 或 ziplist 编码：
// 在 rdb.c 中
/* 保存列表对象 */
int rdbSaveListObject(rio *rdb, robj *obj) {
if (obj->encoding == OBJ_ENCODING_QUICKLIST) {
quicklist *ql = obj->ptr;
quicklistNode *node = ql->head;
// 写入列表长度
if (rdbSaveLen(rdb,ql->len) == -1) return -1;
// 遍历并保存每个节点
while(node) {
if (quicklistNodeIsCompressed(node)) {
// ... 处理压缩节点 ...
} else {
// ... 处理普通节点 ...
}
node = node->next;
}
} else {
serverPanic("Unknown list encoding");
}
return 1;
}
2.3 集合编码
集合可以使用 intset 或 hashtable 编码：
// 在 rdb.c 中
/* 保存集合对象 */
int rdbSaveSetObject(rio *rdb, robj *obj) {
if (obj->encoding == OBJ_ENCODING_HT) {
dict *set = obj->ptr;
dictIterator *di = dictGetIterator(set);
dictEntry *de;
// 写入集合大小
if (rdbSaveLen(rdb,dictSize(set)) == -1) return -1;
// 遍历并保存每个元素
while((de = dictNext(di)) != NULL) {
robj *ele = dictGetKey(de);
if (rdbSaveStringObject(rdb,ele) == -1) return -1;
}
dictReleaseIterator(di);
} else if (obj->encoding == OBJ_ENCODING_INTSET) {
// ... 保存整数集合 ...
} else {
serverPanic("Unknown set encoding");
}
return 1;
}
2.4 有序集合编码
有序集合可以使用 ziplist 或 skiplist 编码：
// 在 rdb.c 中
/* 保存有序集合对象 */
int rdbSaveZsetObject(rio *rdb, robj *obj) {
if (obj->encoding == OBJ_ENCODING_ZIPLIST) {
// ... 保存 ziplist 编码的有序集合 ...
} else if (obj->encoding == OBJ_ENCODING_SKIPLIST) {
zset *zs = obj->ptr;
zskiplist *zsl = zs->zsl;
// 写入有序集合大小
if (rdbSaveLen(rdb,zsl->length) == -1) return -1;
// 遍历并保存每个元素和分数
zskiplistNode *zn = zsl->header->level[0].forward;
while(zn != NULL) {
if (rdbSaveStringObject(rdb,zn->obj) == -1) return -1;
if (rdbSaveBinaryDoubleValue(rdb,zn->score) == -1) return -1;
zn = zn->level[0].forward;
}
} else {
serverPanic("Unknown sorted set encoding");
}
return 1;
}
2.5 哈希表编码
哈希表可以使用 ziplist 或 hashtable 编码：
// 在 rdb.c 中
/* 保存哈希表对象 */
int rdbSaveHashObject(rio *rdb, robj *obj) {
if (obj->encoding == OBJ_ENCODING_HT) {
dict *d = obj->ptr;
dictIterator *di = dictGetIterator(d);
dictEntry *de;
// 写入哈希表大小
if (rdbSaveLen(rdb,dictSize(d)) == -1) return -1;
// 遍历并保存每个键值对
while((de = dictNext(di)) != NULL) {
robj *key = dictGetKey(de);
robj *val = dictGetVal(de);
if (rdbSaveStringObject(rdb,key) == -1) return -1;
if (rdbSaveStringObject(rdb,val) == -1) return -1;
}
dictReleaseIterator(di);
} else if (obj->encoding == OBJ_ENCODING_ZIPLIST) {
// ... 保存 ziplist 编码的哈希表 ...
} else {
serverPanic("Unknown hash encoding");
}
return 1;
}

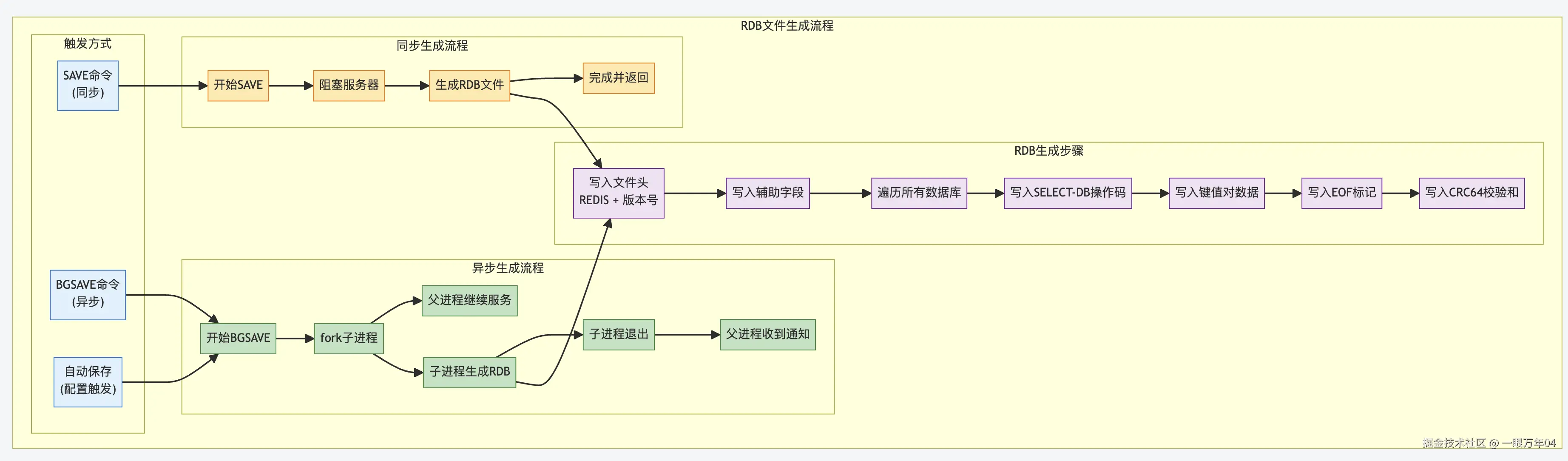

3. RDB 文件生成过程
RDB 文件的生成有两种方式：同步生成和异步生成。
3.1 同步生成 (SAVE 命令)
SAVE 命令会阻塞 Redis 服务器，直到 RDB 文件生成完成：
// 在 rdb.c 中
/* SAVE 命令实现 */
void saveCommand(client *c) {
if (server.rdb_child_pid != -1) {
addReplyError(c,"Background save already in progress");
return;
}
rdbSaveInfo rsi = RDB_SAVE_INFO_INIT;
if (rdbSave(server.rdb_filename,&rsi) == C_OK) {
addReply(c,shared.ok);
} else {
addReply(c,shared.err);
}
}
3.2 异步生成 (BGSAVE 命令)
BGSAVE 命令会创建一个子进程来生成 RDB 文件，不会阻塞主进程：
// 在 rdb.c 中
/* BGSAVE 命令实现 */
void bgsaveCommand(client *c) {
if (server.rdb_child_pid != -1) {
addReplyError(c,"Background save already in progress");
} else if (server.aof_child_pid != -1) {
addReplyError(c,"Can't BGSAVE while AOF rewrite is in progress");
} else {
rdbSaveInfo rsi = RDB_SAVE_INFO_INIT;
if (rdbSaveBackground(server.rdb_filename,&rsi) == C_OK) {
addReplyStatus(c,"Background saving started");
} else {
addReply(c,shared.err);
}
}
}
3.3 自动生成
Redis 可以配置在满足特定条件时自动生成 RDB 文件：
// 在 server.c 中
/* 检查是否需要自动保存 */
void serverCron(struct aeEventLoop *eventLoop, long long id, void *clientData) {
// ... 其他代码 ...
/* 检查是否满足自动保存条件 */
for (j = 0; j < server.saveparamslen; j++) {
struct saveparam *sp = server.saveparams+j;
// 如果在指定时间内有足够的修改，触发 BGSAVE
if (server.dirty >= sp->changes &&
server.unixtime-server.lastsave > sp->seconds)
{
rdbSaveInfo rsi = RDB_SAVE_INFO_INIT;
rdbSaveBackground(server.rdb_filename,&rsi);
break;
}
}
// ... 其他代码 ...
}

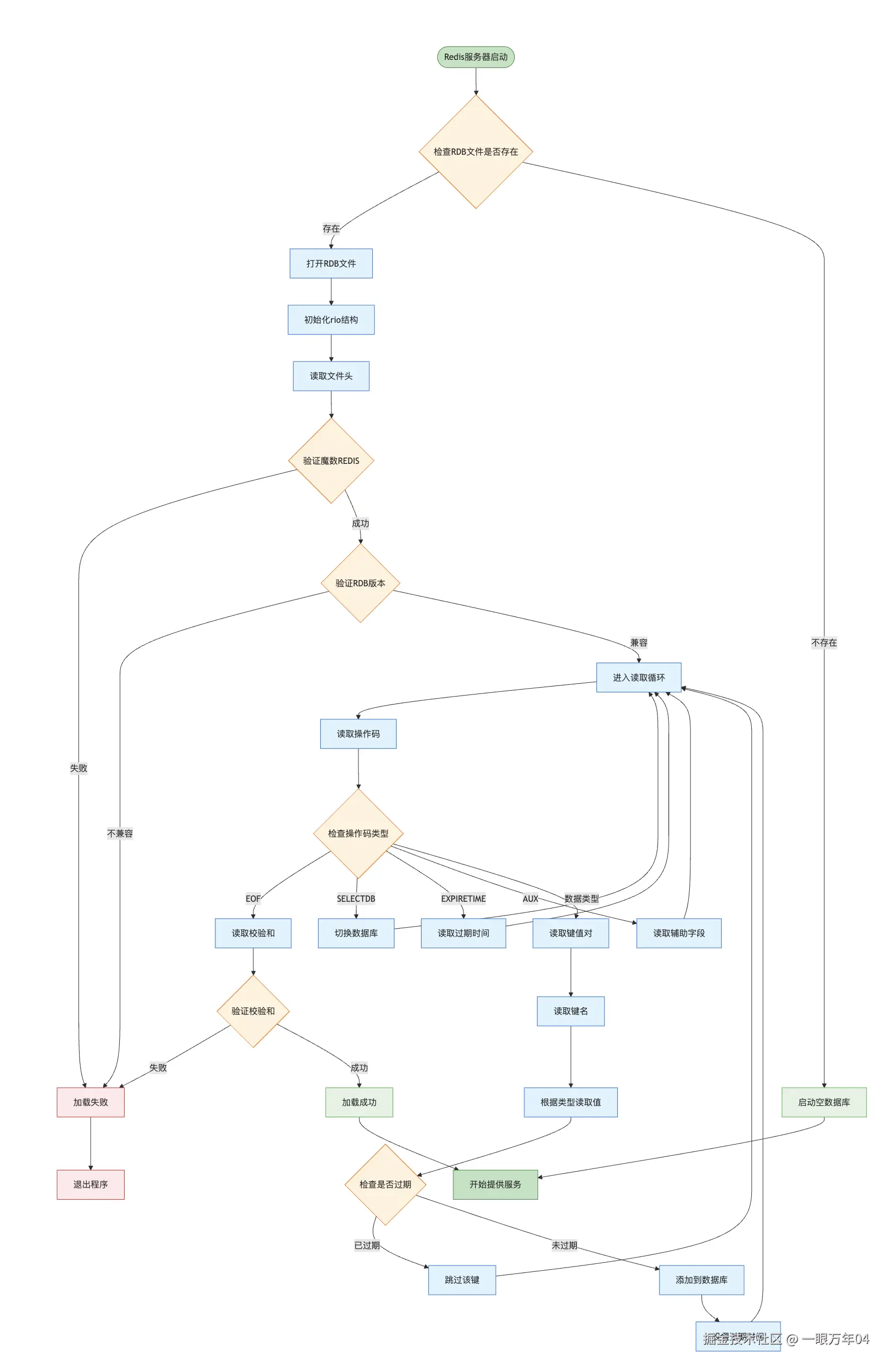

4. RDB 文件加载过程
当 Redis 服务器启动时，如果配置了 RDB 持久化，会尝试加载 RDB 文件：
// 在 rdb.c 中
/* 加载 RDB 文件 */
int rdbLoad(char *filename, rdbSaveInfo *rsi) {
FILE *fp;
rio rdb;
int retval;
// 打开 RDB 文件
if ((fp = fopen(filename,"r")) == NULL) return C_ERR;
// 初始化 rio
rioInitWithFile(&rdb,fp);
// 加载 RDB 文件
retval = rdbLoadRio(&rdb,rsi,0);
// 关闭文件
fclose(fp);
return retval;
}
/* 从 rio 加载 RDB 数据 */
int rdbLoadRio(rio *rdb, rdbSaveInfo *rsi, int loading_aof) {
char buf[10];
int type, dbid;
long long expiretime, now = mstime();
// 读取并验证魔数和版本号
if (rioRead(rdb,buf,9) == 0) goto eoferr;
buf[9] = '\0';
if (memcmp(buf,"REDIS",5) != 0) {
serverLog(LL_WARNING,"Wrong signature trying to load DB from file");
errno = EINVAL;
return C_ERR;
}
// ... 其他验证 ...
// 循环读取操作码和数据
while(1) {
robj *key, *val;
// 读取类型
if ((type = rdbLoadType(rdb)) == -1) goto eoferr;
// 文件结束
if (type == RDB_OPCODE_EOF) break;
// 过期时间
if (type == RDB_OPCODE_EXPIRETIME) {
// ... 处理过期时间 ...
continue;
}
// 选择数据库
if (type == RDB_OPCODE_SELECTDB) {
// ... 切换数据库 ...
continue;
}
// 读取键
if ((key = rdbLoadStringObject(rdb)) == NULL) goto eoferr;
// 读取值
if ((val = rdbLoadObject(type,rdb)) == NULL) goto eoferr;
// 检查过期时间
if (expiretime != -1 && expiretime < now) {
// 已过期，跳过
decrRefCount(key);
decrRefCount(val);
continue;
}
// 添加到数据库
dbAdd(server.db+dbid,key,val);
// 设置过期时间
if (expiretime != -1) setExpire(NULL,server.db+dbid,key,expiretime);
decrRefCount(key);
}
// ... 其他代码 ...
return C_OK;
eoferr:
// ... 错误处理 ...
return C_ERR;
}
5. RDB 的优缺点
5.1 优点
- 紧凑的二进制格式：RDB 文件是一个紧凑的二进制文件，非常适合备份和恢复。
- 性能优势：与 AOF 相比，RDB 在恢复大数据集时速度更快。
- 子进程生成：使用 BGSAVE 时，RDB 文件由子进程生成，几乎不影响主进程。
- 适合灾难恢复：RDB 文件包含某一时刻的完整数据快照，非常适合灾难恢复。
5.2 缺点
- 数据丢失风险：RDB 文件只能保存某一时刻的数据，两次保存之间的数据可能会丢失。
- fork 开销：生成 RDB 文件需要 fork 子进程，对于内存较大的实例，可能会导致服务短暂暂停。
- 不适合实时备份：由于 RDB 文件生成的间隔性，不适合需要实时备份的场景。

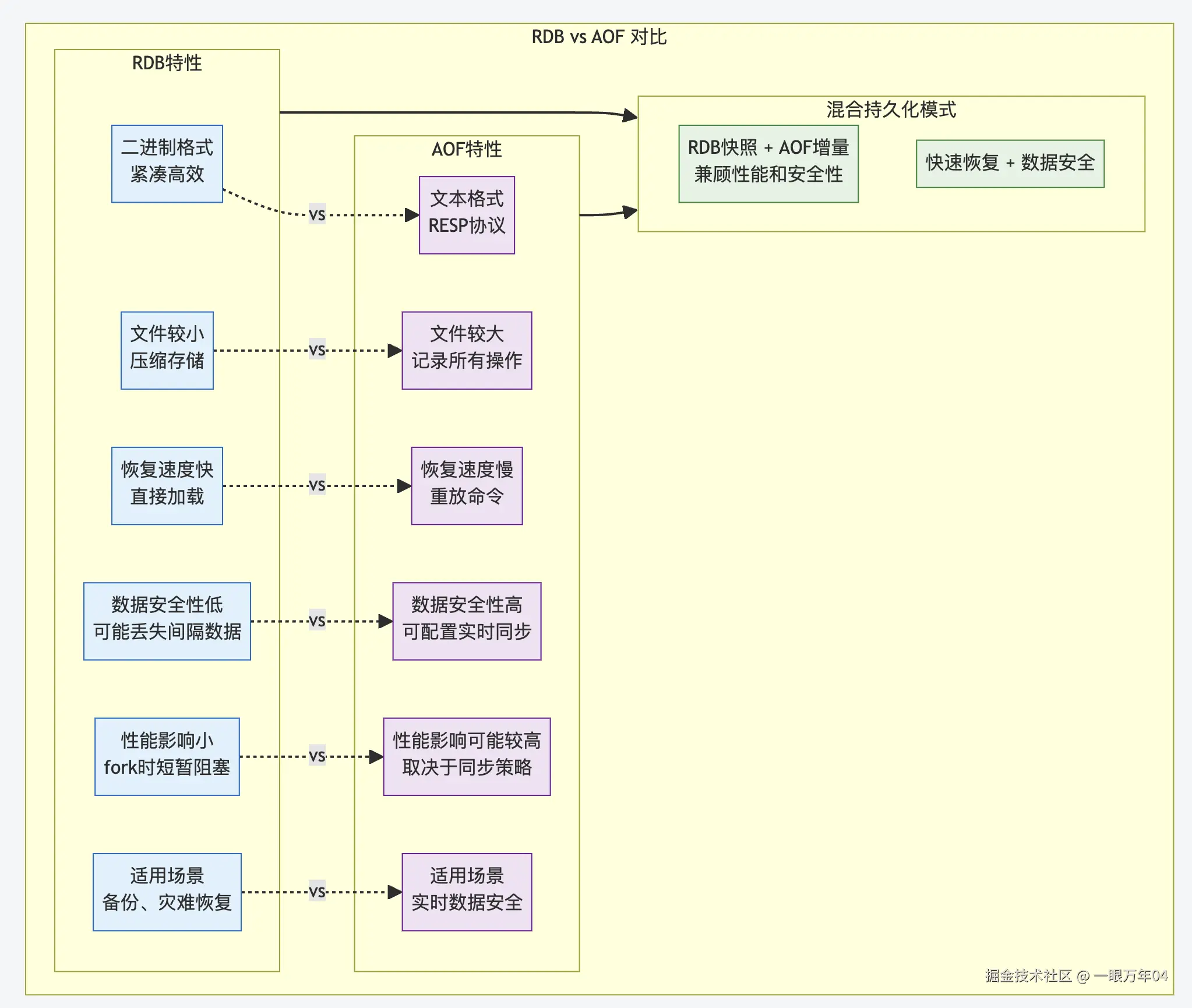

6. RDB 与 AOF 的比较
| 特性 | RDB | AOF |
|---|---|---|
| 文件格式 | 二进制 | 文本（RESP 协议） |
| 文件大小 | 较小 | 较大 |
| 恢复速度 | 快 | 慢 |
| 数据安全性 | 低（可能丢失间隔期的数据） | 高（可配置为每条命令都同步） |
| 对性能影响 | 低（除了 fork 时） | 可能较高（取决于同步策略） |
| 适用场景 | 备份、灾难恢复 | 实时数据安全性要求高的场景 |
7. 总结
Redis RDB 持久化机制通过生成数据库快照的方式，将内存中的数据以二进制格式保存到磁盘文件中。它使用精心设计的文件格式，支持多种数据类型和编码方式，提供了高效的数据备份和恢复能力。
RDB 文件的生成可以通过 SAVE 命令同步执行，也可以通过 BGSAVE 命令异步执行，还可以配置自动触发条件。在 Redis 服务器启动时，如果配置了 RDB 持久化，会尝试加载 RDB 文件来恢复数据。
虽然 RDB 持久化在性能和文件大小方面有优势，但在数据安全性方面存在一定风险。在实际应用中，通常会结合 RDB 和 AOF 两种持久化机制，或使用 Redis 4.0 引入的混合持久化模式，以获得更好的性能和数据安全性平衡。
