低电流3按键触摸VKD104CR-3H工控触摸感应芯片

31 阅读3分钟

VKD104CR-3H是3通道触摸检测芯片,功耗低、工作电压范 围宽以及稳定的触摸检测效果可以广泛的满足不同应用的需 求,此触摸检测芯片是专为取代传统按键而设计,内建稳压 电路,提供稳定电压给触摸检测电路使用,触摸检测PAD的 大小可依不同的灵敏度设计在合理的范围内。该芯片具有较 高的集成度,仅需极少的外部组件便可实现触摸按键的检 测。 芯片内部采用特殊的集成电路,具有高电源电压抑制比,可 减少按键检测错误的发生,此特性保证在不利环境条件的应 用中芯片仍具有很高的可靠性。C178-22

• 工作电压 2.4-5.5V

• 工作电流 13.0μA@VDD=3.0V 待机电流 2.5μA@VDD=3.0V

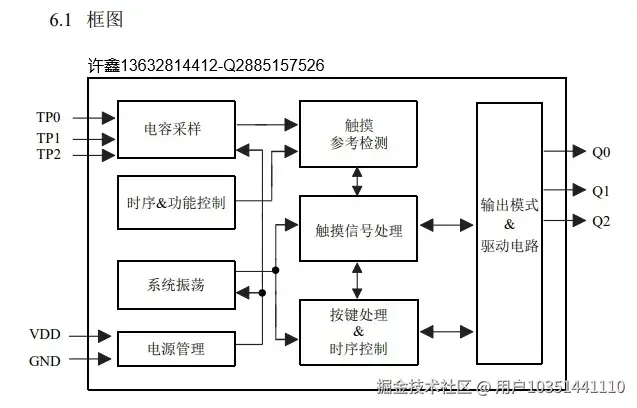

• 内置触摸检测专用稳压电路

• 响应时间约60ms @VDD=3V

• 可以由外部电容 (1~60pF) 调整灵敏度

• 内置按键消抖,无需外部软件再消抖

• 无触摸8S进入待机模式

• 有效键最长输出16S

• 许鑫13632814412-Q2885157526

• Q0-Q1 脚为CMOS输出 直接输出,高电平有效,支持多键触摸

• 上电后约有0.5秒的稳定时间,此时所有功能都被禁止, 此期间内不要触摸检测点

• 根据环境变化自校准参数

• HBM静电大于5KV

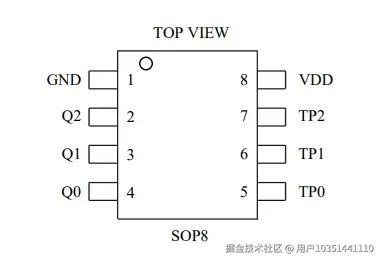

• 封装 SOP8(150mil)(4.9mm x 3.9mm PP=1.27mm)

(永嘉微电/VINKA原厂-FAE技术支持,主营LCD驱动IC; LED驱动IC; 触摸IC; LDO稳压IC; 水位检测IC)

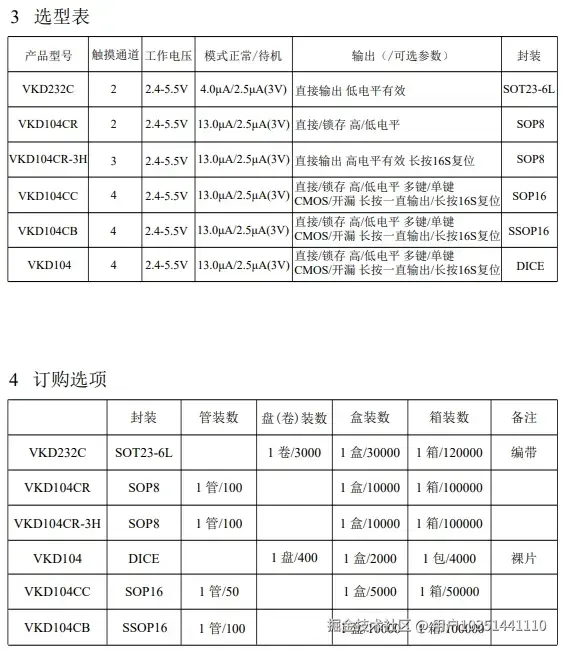

VKD104BR/CR 工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V)    感应通道数:2   输出方式:直接/锁存输出      最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V 封装:SOP8      低功耗

VKD104BR-3H/VKD104CR-3H 工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V) 感应通道数:3   输出方式:直接/锁存输出      最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:SOP8      低功耗

VKD104     工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V)    感应通道数:4   输出方式:直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V 封装:DICE/DIE裸片(绑定COB)       低功耗;可选择长按16S复位/不复位

VKD104BC/CC 工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V)    感应通道数:4   输出方式:直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V  封装:SOP16     低功耗;可选择长按16S复位/不复位

VKD104CB/SB 工作电压/工作电流/待机电流:2.4V-5.5V/13μA/2.5μA(3V)    感应通道数:4   输出方式:直接/锁存/开漏输出 最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V  封装:SSOP16     低功耗;可选择长按16S复位/不复位
