DPDK查找算法特性解读：哈希表和LPM路由表的实现

散列Hash和流量路由在数据包处理的地位

在高性能网络处理中，查找算法的效率直接决定了系统的整体性能。无论是交换机中的MAC地址查找、路由器中的IP路由匹配，还是防火墙中的ACL规则检索，都需要在纳秒级的时间内完成百万级数据的精确定位。DPDK作为数据平面开发的基石，为这些关键查找操作提供了业界领先的算法实现。

传统的查找算法往往面临着"不可能三角"的挑战：查找速度、内存效率和并发性能很难同时达到最优。DPDK通过精巧的算法设计和深度的工程优化，打破了这一限制。从支持O(1)平均查找时间的Cuckoo哈希表，到实现固定O(1)复杂度的LPM路由表，再到针对现代硬件优化的FIB算法，DPDK为不同的查找需求提供了最适合的解决方案。

本文将深入剖析DPDK查找算法的核心实现，揭示其如何在保证算法正确性的同时，实现极致的性能优化。我们将探讨每种算法的设计哲学、实现细节以及在真实场景中的应用策略。

技术原理：精确性与效率的平衡艺术

查找算法的核心挑战

DPDK查找算法的设计核心在于"精确性与效率的平衡艺术"。这一哲学体现在三个关键维度：

• 时间复杂度的权衡：如何在最坏情况和平均情况之间找到最优平衡点。
• 空间复杂度的优化：如何在内存使用和查找性能之间进行智能取舍。
• 并发性能的保证：如何在多核环境下保持高效的查找性能。

Cuckoo哈希的设计思想

Cuckoo哈希算法的核心思想是"冲突即机会"。与传统哈希表将冲突视为问题不同，Cuckoo哈希将冲突转化为重新组织数据的机会：

// DPDK Cuckoo Hash核心结构
struct rte_hash {
    struct rte_hash_bucket *buckets;        // 主桶数组
    struct rte_hash_bucket *buckets_ext;    // 扩展桶数组
    struct rte_hash_key *key_store;         // 键值存储区
    uint32_t bucket_bitmask;                // 桶索引掩码
    uint32_t key_len;                       // 键长度
    rte_hash_function primary_hash_func;    // 主哈希函数
    rte_hash_function secondary_hash_func;  // 副哈希函数
};

双哈希机制：每个键都有两个可能的存储位置，大大减少了冲突概率。

踢出策略：当插入新键时，如果两个位置都被占用，则随机踢出一个现有键，为其寻找新位置。

负载均衡：通过踢出机制，自动实现桶之间的负载均衡。

LPM路由表的设计思想

LPM(Longest Prefix Match)算法的核心在于"分层决策的智慧"，它通过将32位IP地址分解为24+8的两层结构，实现了固定时间复杂度的路由查找：

// LPM核心数据结构
struct rte_lpm {
    struct rte_lpm_tbl_entry tbl24[RTE_LPM_TBL24_NUM_ENTRIES];  // 24位直接索引表
    struct rte_lpm_tbl_entry *tbl8;                             // 8位间接索引表
    uint32_t number_tbl8s;                                      // tbl8组数量
    struct rte_lpm_rule *rules_tbl;                            // 规则表
};

// LPM表项结构
struct rte_lpm_tbl_entry {
    uint32_t next_hop    :24;  // 下一跳或tbl8索引
    uint32_t valid       :1;   // 有效标志
    uint32_t valid_group :1;   // 是否指向tbl8组
    uint32_t depth       :6;   // 路由深度
};

分层查找：前24位用于直接索引，后8位用于间接索引，避免了深度递归。

前缀压缩：通过智能的前缀压缩技术，最大化内存利用率。

回退机制：当精确匹配失败时，自动回退到更短的前缀匹配。

FIB的设计思想

FIB(Forwarding Information Base)算法代表了"硬件友好的算法设计"思想，它专门针对现代处理器架构进行了优化：

// FIB配置结构
struct rte_fib_conf {
    enum rte_fib_type type;           // FIB类型
    uint64_t default_nh;              // 默认下一跳
    int max_routes;                   // 最大路由数
    union {
        struct {
            enum rte_fib_dir24_8_nh_sz nh_sz;  // 下一跳大小
            uint32_t num_tbl8;                  // tbl8数量
        } dir24_8;
    };
};

DIR24-8算法：基于24+8分层设计，但针对缓存性能进行了深度优化。 内存对齐：所有数据结构都按照缓存行进行对齐，最大化缓存命中率。 SIMD优化：支持AVX512等向量指令，实现批量并行查找。

源码分析：算法实现的精髓

Cuckoo哈希的核心实现

让我们深入分析Cuckoo哈希的查找函数：

// 单个键查找的核心实现
static inline int32_t
__rte_hash_lookup_with_hash(const struct rte_hash *h, const void *key,
                            hash_sig_t sig, void **data)
{
    uint32_t prim_bucket_idx, sec_bucket_idx;
    struct rte_hash_bucket *prim_bkt, *sec_bkt, *cur_bkt;
    uint16_t short_sig;

    // 计算主桶和副桶索引
    short_sig = get_short_sig(sig);
    prim_bucket_idx = get_prim_bucket_index(h, sig);
    sec_bucket_idx = get_alt_bucket_index(h, prim_bucket_idx, short_sig);

    // 获取桶指针
    prim_bkt = &h->buckets[prim_bucket_idx];
    sec_bkt = &h->buckets[sec_bucket_idx];

    // 搜索主桶
    FOR_EACH_BUCKET(cur_bkt, prim_bkt) {
        if (search_one_bucket(h, key, short_sig, data, cur_bkt) != -1)
            return 0;
    }

    // 搜索副桶
    FOR_EACH_BUCKET(cur_bkt, sec_bkt) {
        if (search_one_bucket(h, key, short_sig, data, cur_bkt) != -1)
            return 0;
    }

    return -ENOENT;
}

这个实现展现了几个关键的设计细节：

双路径查找：先搜索主桶，再搜索副桶，保证了所有可能位置都被检查。 签名优化：使用16位签名快速过滤不匹配的键，减少昂贵的键比较操作。 扩展桶支持：FOR_EACH_BUCKET宏支持桶的链式扩展，处理高负载场景。

LPM路由表的查找实现

LPM的查找函数体现了分层查找的精髓：

// LPM查找的核心实现
static inline int
rte_lpm_lookup(const struct rte_lpm *lpm, uint32_t ip, uint32_t *next_hop)
{
    uint32_t tbl24_index = ip >> 8;
    uint32_t tbl_entry;

    // 第一层查找：tbl24直接索引
    tbl_entry = lpm->tbl24[tbl24_index];

    // 检查是否需要第二层查找
    if (unlikely((tbl_entry & RTE_LPM_VALID_EXT_ENTRY_BITMASK) ==
                 RTE_LPM_VALID_EXT_ENTRY_BITMASK)) {

        // 第二层查找：tbl8间接索引
        uint32_t tbl8_index = (tbl_entry & 0x00FFFFFF) * 256 + (ip & 0xFF);
        tbl_entry = lpm->tbl8[tbl8_index];
    }

    // 检查查找结果
    if (likely(tbl_entry & RTE_LPM_LOOKUP_SUCCESS)) {
        *next_hop = tbl_entry & 0x00FFFFFF;
        return 0;
    }

    return -ENOENT;
}

这个实现的巧妙之处在于：

固定时间复杂度：无论路由表大小如何，查找时间都是固定的2次内存访问。

分支预测优化：使用likely/unlikely宏帮助CPU进行分支预测优化。

位运算优化：使用位运算代替除法，提高计算效率。

批量查找的向量化实现

DPDK的批量查找函数展现了现代处理器优化的精髓：

// 批量查找的SIMD优化实现
static inline void
__bulk_lookup_prefetching_loop(const struct rte_hash *h,
                               const void **keys, int32_t num_keys,
                               uint16_t *sig,
                               const struct rte_hash_bucket **primary_bkt,
                               const struct rte_hash_bucket **secondary_bkt)
{
    int32_t i;

    // 预取阶段：批量预取主桶和副桶
    for (i = 0; i < num_keys; i++) {
        sig[i] = get_short_sig(rte_hash_hash(h, keys[i]));

        primary_bkt[i] = &h->buckets[get_prim_bucket_index(h, sig[i])];
        secondary_bkt[i] = &h->buckets[get_alt_bucket_index(h,
                                      get_prim_bucket_index(h, sig[i]),
                                      sig[i])];

        // 预取桶数据到缓存
        rte_prefetch0(primary_bkt[i]);
        rte_prefetch0(secondary_bkt[i]);
    }

    // 处理阶段：批量处理已预取的数据
    for (i = 0; i < num_keys; i++) {
        // 此时数据已经在缓存中，处理速度极快
        __bulk_lookup_single(h, keys[i], sig[i],
                            primary_bkt[i], secondary_bkt[i]);
    }
}

这个实现体现了现代高性能编程的核心技术：

预取优化：提前将数据加载到CPU缓存，隐藏内存访问延迟。 批量处理：一次性处理多个查找请求，提高吞吐量。 缓存友好：将预取和处理分离，最大化缓存利用率。

实践应用：从基础到高级的应用场景

基础应用：精确匹配查找

哈希表最基础的应用是精确匹配查找，适用于MAC地址表、流分类等场景：

// MAC地址表的基础应用
struct mac_table {
    struct rte_hash *hash_table;
    uint16_t port_map[RTE_MAX_ETHPORTS];
};

// 创建MAC地址表
static struct mac_table *
create_mac_table(void)
{
    struct mac_table *table;
    struct rte_hash_parameters hash_params = {
        .name = "MAC_TABLE",
        .entries = 65536,
        .key_len = sizeof(struct rte_ether_addr),
        .hash_func = rte_hash_crc,
        .hash_func_init_val = 0,
        .socket_id = rte_socket_id(),
    };

    table = rte_zmalloc(NULL, sizeof(struct mac_table), 0);
    if (!table) return NULL;

    table->hash_table = rte_hash_create(&hash_params);
    if (!table->hash_table) {
        rte_free(table);
        return NULL;
    }

    return table;
}

// MAC地址查找
static inline uint16_t
mac_lookup(struct mac_table *table, const struct rte_ether_addr *addr)
{
    uint16_t *port_ptr;
    int ret;

    ret = rte_hash_lookup_data(table->hash_table, addr, (void **)&port_ptr);
    if (ret >= 0) {
        return *port_ptr;
    }

    return RTE_MAX_ETHPORTS; // 未找到
}

中级应用：智能路由查找

LPM算法在路由查找中的应用展现了其处理复杂网络拓扑的能力：

// 智能路由表实现
struct smart_route_table {
    struct rte_lpm *lpm_table;
    struct rte_hash *exact_table;  // 精确匹配缓存
    struct route_stats stats;
    uint32_t cache_size;
};

// 创建智能路由表
static struct smart_route_table *
create_smart_route_table(uint32_t max_routes)
{
    struct smart_route_table *table;
    struct rte_lpm_config lpm_config = {
        .max_rules = max_routes,
        .number_tbl8s = max_routes / 8,
        .flags = 0,
    };

    table = rte_zmalloc(NULL, sizeof(struct smart_route_table), 0);
    if (!table) return NULL;

    // 创建LPM表用于路由查找
    table->lpm_table = rte_lpm_create("SMART_ROUTE_LPM",
                                      rte_socket_id(), &lmp_config);

    // 创建精确匹配表用于热点路由缓存
    struct rte_hash_parameters hash_params = {
        .name = "SMART_ROUTE_CACHE",
        .entries = 8192,
        .key_len = sizeof(uint32_t),
        .hash_func = rte_hash_crc,
        .socket_id = rte_socket_id(),
    };
    table->exact_table = rte_hash_create(&hash_params);

    return table;
}

// 智能路由查找
static inline uint32_t
smart_route_lookup(struct smart_route_table *table, uint32_t ip)
{
    uint32_t *cached_nh;
    uint32_t next_hop;
    int ret;

    // 首先查找精确匹配缓存
    ret = rte_hash_lookup_data(table->exact_table, &ip, (void **)&cached_nh);
    if (ret >= 0) {
        table->stats.cache_hits++;
        return *cached_nh;
    }

    // 缓存未命中，查找LPM表
    ret = rte_lpm_lookup(table->lpm_table, ip, &next_hop);
    if (ret == 0) {
        table->stats.lpm_hits++;

        // 将热点路由加入缓存
        if (table->cache_size < 8192) {
            uint32_t *nh_ptr = rte_zmalloc(NULL, sizeof(uint32_t), 0);
            if (nh_ptr) {
                *nh_ptr = next_hop;
                rte_hash_add_key_data(table->exact_table, &ip, nh_ptr);
                table->cache_size++;
            }
        }

        return next_hop;
    }

    table->stats.misses++;
    return 0; // 默认路由
}

高级应用：多算法协同系统

在复杂的网络处理场景中，往往需要多种查找算法协同工作：

// 多算法协同的查找调度器
struct lookup_scheduler {
    struct rte_hash *flow_table;      // 流表
    struct rte_lpm *route_table;      // 路由表
    struct rte_fib *fib_table;        // FIB表
    struct rte_acl_ctx *acl_ctx;      // ACL规则
    struct lookup_stats stats;
    uint32_t lookup_mode;
};

// 自适应查找调度
static inline uint32_t
adaptive_lookup(struct lookup_scheduler *sched,
                const struct rte_mbuf *pkt)
{
    struct rte_ipv4_hdr *ipv4_hdr;
    struct flow_key key;
    uint32_t next_hop;
    int ret;

    // 提取包头信息
    ipv4_hdr = rte_pktmbuf_mtod_offset(pkt, struct rte_ipv4_hdr *,
                                       sizeof(struct rte_ether_hdr));

    // 构建流键值
    key.src_ip = ipv4_hdr->src_addr;
    key.dst_ip = ipv4_hdr->dst_addr;
    key.protocol = ipv4_hdr->next_proto_id;

    // 第一级：精确流匹配
    ret = rte_hash_lookup_data(sched->flow_table, &key, (void **)&next_hop);
    if (ret >= 0) {
        sched->stats.flow_hits++;
        return next_hop;
    }

    // 第二级：路由表查找
    if (sched->lookup_mode & LOOKUP_MODE_FIB) {
        ret = rte_fib_lookup_bulk(sched->fib_table, &key.dst_ip,
                                 &next_hop, 1);
    } else {
        ret = rte_lpm_lookup(sched->route_table, key.dst_ip, &next_hop);
    }

    if (ret == 0) {
        sched->stats.route_hits++;
        return next_hop;
    }

    // 第三级：ACL规则匹配
    struct rte_acl_rule_data *rule_data;
    ret = rte_acl_classify(sched->acl_ctx, (const uint8_t **)&ipv4_hdr,
                          &rule_data, 1, 1);
    if (ret > 0) {
        sched->stats.acl_hits++;
        return rule_data->userdata;
    }

    sched->stats.default_hits++;
    return 0; // 默认处理
}

高级技巧：性能优化的实战经验

SIMD向量化优化

现代处理器的向量指令可以显著提升批量查找性能：

// AVX512优化的批量查找
static inline void
avx512_bulk_lookup(const struct rte_hash *h,
                   const void **keys, int32_t num_keys,
                   int32_t *positions)
{
    const int32_t batch_size = 16; // AVX512一次处理16个元素
    int32_t i, j;

    for (i = 0; i < num_keys; i += batch_size) {
        int32_t batch_count = RTE_MIN(batch_size, num_keys - i);

        // 批量计算哈希值
        __m512i hash_values = _mm512_setzero_si512();
        for (j = 0; j < batch_count; j++) {
            uint32_t hash = rte_hash_crc(keys[i + j], h->key_len, 0);
            hash_values = _mm512_insert_epi32(hash_values, hash, j);
        }

        // 批量计算桶索引
        __m512i bucket_indices = _mm512_and_si512(hash_values,
                                                  _mm512_set1_epi32(h->bucket_bitmask));

        // 批量预取桶数据
        for (j = 0; j < batch_count; j++) {
            uint32_t bucket_idx = _mm512_extract_epi32(bucket_indices, j);
            rte_prefetch0(&h->buckets[bucket_idx]);
        }

        // 批量查找
        for (j = 0; j < batch_count; j++) {
            positions[i + j] = single_lookup(h, keys[i + j],
                                           _mm512_extract_epi32(bucket_indices, j));
        }
    }
}

缓存友好的数据结构设计

合理的数据结构布局可以显著提升缓存命中率：

// 缓存友好的哈希桶设计
struct cache_friendly_bucket {
    // 将经常一起访问的数据放在同一缓存行
    struct {
        uint16_t sig[RTE_HASH_BUCKET_ENTRIES];     // 签名数组
        uint32_t key_idx[RTE_HASH_BUCKET_ENTRIES]; // 键索引数组
    } __rte_cache_aligned;

    // 扩展桶指针单独放置，减少缓存行浪费
    struct cache_friendly_bucket *next;
} __rte_cache_aligned;

// 键值分离存储，优化内存访问模式
struct separated_key_store {
    struct rte_hash_key *keys;    // 键存储区
    void **data;                  // 数据指针数组
    uint32_t *free_slots;         // 空闲槽位栈
    uint32_t free_slot_count;
} __rte_cache_aligned;

自适应性能调优

根据运行时的性能特征自动调整查找策略：

// 自适应查找策略管理器
struct adaptive_lookup_manager {
    struct lookup_scheduler *sched;
    struct performance_monitor {
        uint64_t lookup_count;
        uint64_t cache_misses;
        uint64_t total_cycles;
        uint64_t last_update;
    } monitor;

    uint32_t current_strategy;
    uint32_t optimization_level;
};

// 性能监控和策略调整
static inline void
adaptive_performance_tuning(struct adaptive_lookup_manager *mgr)
{
    uint64_t now = rte_rdtsc();
    uint64_t cycles_per_lookup;

    // 每100万次查找进行一次性能评估
    if (mgr->monitor.lookup_count % 1000000 == 0) {
        cycles_per_lookup = mgr->monitor.total_cycles / mgr->monitor.lookup_count;

        // 根据性能指标调整策略
        if (cycles_per_lookup > PERFORMANCE_THRESHOLD_HIGH) {
            // 性能不佳，增加缓存预取
            mgr->current_strategy |= STRATEGY_AGGRESSIVE_PREFETCH;

            // 启用更多的并行查找
            mgr->optimization_level = RTE_MIN(mgr->optimization_level + 1,
                                            MAX_OPTIMIZATION_LEVEL);
        } else if (cycles_per_lookup < PERFORMANCE_THRESHOLD_LOW) {
            // 性能良好，可以减少一些开销
            mgr->current_strategy &= ~STRATEGY_AGGRESSIVE_PREFETCH;
        }

        // 重置监控计数器
        mgr->monitor.lookup_count = 0;
        mgr->monitor.total_cycles = 0;
        mgr->monitor.last_update = now;
    }
}

常见问题：实战中的挑战与解决方案

哈希冲突处理

在高负载场景下，哈希冲突是影响性能的主要因素：

// 智能负载均衡策略
static inline int
intelligent_load_balancing(struct rte_hash *h, const void *key,
                          hash_sig_t sig)
{
    uint32_t prim_bucket_idx = get_prim_bucket_index(h, sig);
    uint32_t sec_bucket_idx = get_alt_bucket_index(h, prim_bucket_idx, sig);

    // 检查两个桶的负载情况
    uint32_t prim_load = count_bucket_entries(&h->buckets[prim_bucket_idx]);
    uint32_t sec_load = count_bucket_entries(&h->buckets[sec_bucket_idx]);

    // 选择负载较轻的桶进行插入
    if (prim_load <= sec_load) {
        return insert_to_bucket(&h->buckets[prim_bucket_idx], key, sig);
    } else {
        return insert_to_bucket(&h->buckets[sec_bucket_idx], key, sig);
    }
}

内存泄漏防护

长期运行的系统必须防止内存泄漏：

// 内存泄漏检测和防护
struct memory_leak_detector {
    uint64_t allocated_keys;
    uint64_t freed_keys;
    uint64_t peak_usage;
    uint64_t leak_threshold;
    struct rte_timer cleanup_timer;
};

// 定期清理过期键值
static void
periodic_cleanup(struct rte_timer *tim, void *arg)
{
    struct rte_hash *h = (struct rte_hash *)arg;
    uint32_t iter = 0;
    const void *key;
    void *data;
    int32_t ret;

    // 遍历哈希表，清理过期条目
    while ((ret = rte_hash_iterate(h, &key, &data, &iter)) >= 0) {
        struct timestamp_data *ts_data = (struct timestamp_data *)data;

        if (rte_rdtsc() - ts_data->timestamp > EXPIRY_THRESHOLD) {
            rte_hash_del_key(h, key);
            rte_free(data);
        }
    }
}

性能监控和诊断

实时监控查找性能，及时发现问题：

// 性能监控系统
struct lookup_performance_monitor {
    struct {
        uint64_t total_lookups;
        uint64_t successful_lookups;
        uint64_t failed_lookups;
        uint64_t total_cycles;
        uint64_t min_cycles;
        uint64_t max_cycles;
    } stats;

    struct {
        uint64_t hash_collisions;
        uint64_t bucket_overflows;
        uint64_t cache_misses;
        uint64_t memory_errors;
    } errors;
};

// 性能监控包装器
static inline int32_t
monitored_lookup(struct rte_hash *h, const void *key, void **data,
                struct lookup_performance_monitor *monitor)
{
    uint64_t start_cycles = rte_rdtsc();
    int32_t ret;

    ret = rte_hash_lookup_data(h, key, data);

    uint64_t end_cycles = rte_rdtsc();
    uint64_t lookup_cycles = end_cycles - start_cycles;

    // 更新统计信息
    monitor->stats.total_lookups++;
    monitor->stats.total_cycles += lookup_cycles;

    if (ret >= 0) {
        monitor->stats.successful_lookups++;
    } else {
        monitor->stats.failed_lookups++;
    }

    // 更新周期统计
    if (lookup_cycles < monitor->stats.min_cycles) {
        monitor->stats.min_cycles = lookup_cycles;
    }
    if (lookup_cycles > monitor->stats.max_cycles) {
        monitor->stats.max_cycles = lookup_cycles;
    }

    return ret;
}

从细节到工程的核心价值，系统之美

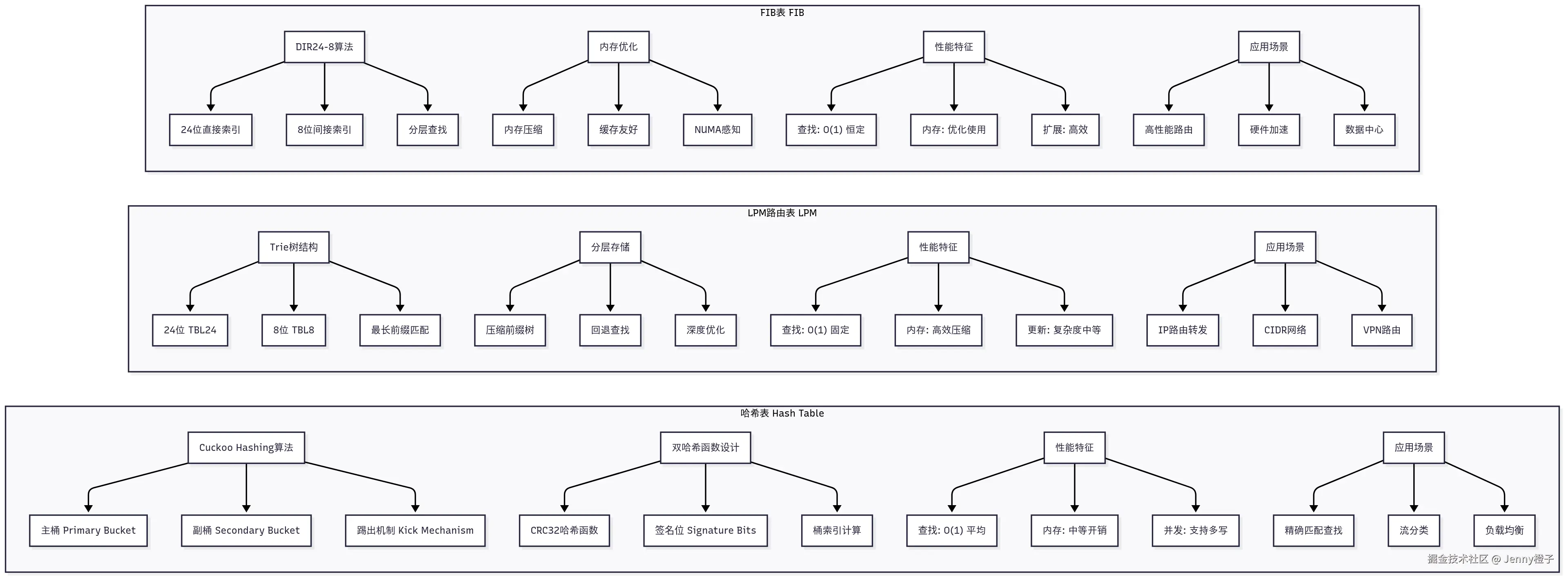

DPDK的查找算法体系代表了现代高性能计算中算法工程化的最高水准。通过深入分析Cuckoo哈希、LPM路由表和FIB算法的实现，我们可以总结出以下核心价值：

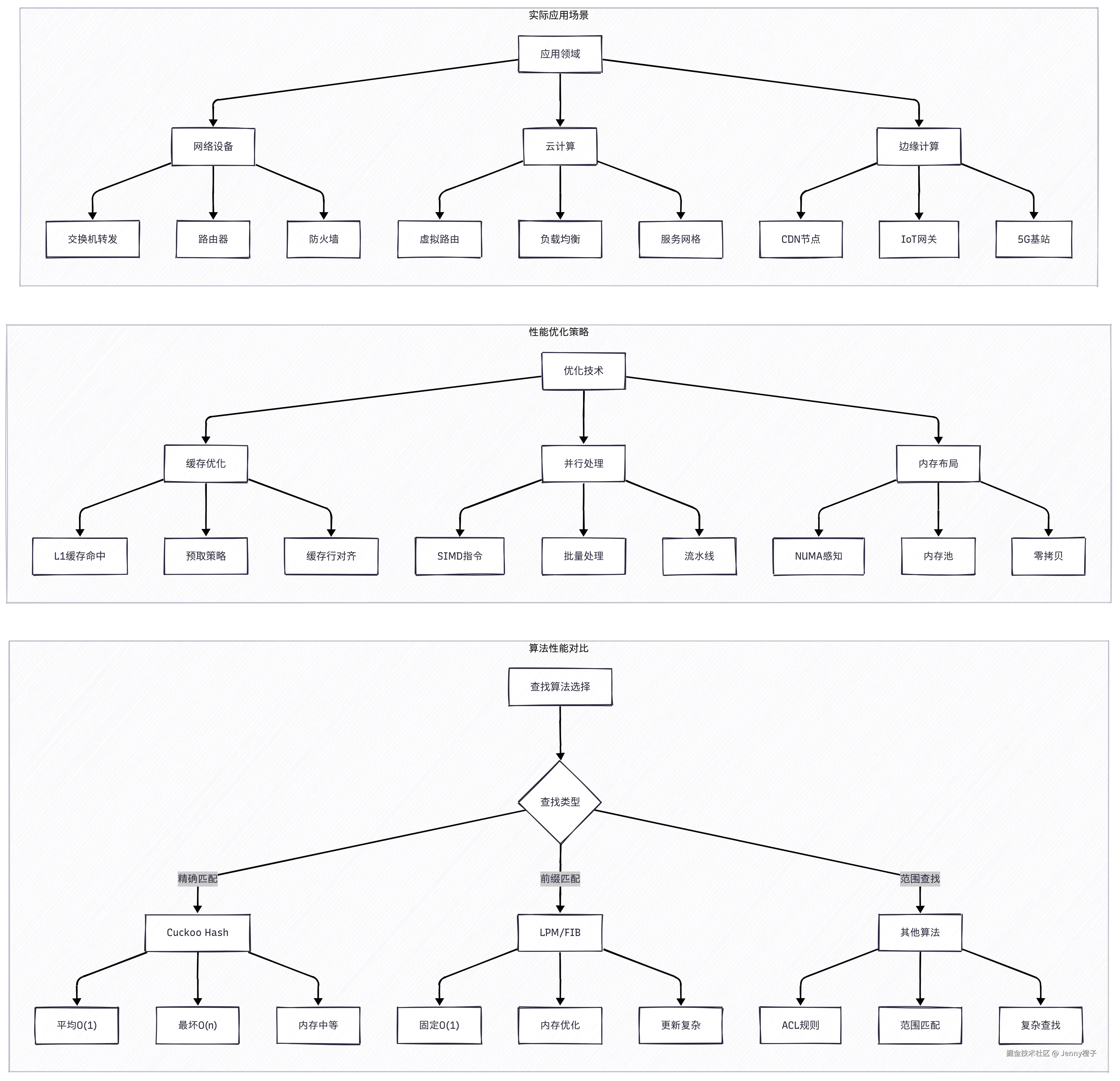

• 算法选择的智慧：不同的查找需求需要不同的算法策略。精确匹配选择Cuckoo哈希，前缀匹配选择LPM或FIB，复杂规则匹配使用ACL。关键在于根据应用场景的特点选择最合适的算法。

• 工程优化的艺术：算法的理论复杂度只是起点，真正的性能优化在于工程实现的细节。从缓存友好的数据结构设计，到SIMD向量化优化，再到自适应性能调优，每个细节都可能带来数倍的性能提升。

• 系统思维的重要性：单一算法的优化往往不够，需要多种算法协同工作。通过智能的查找调度器，可以根据不同的查找需求自动选择最优的算法路径。

• 可维护性的平衡：高性能代码往往复杂难懂，但通过良好的抽象设计和监控系统，可以在保证性能的同时维持代码的可维护性。

对于DPDK查找算法的开发和后时代的应用，应深入以下几个方面：

1. 深入理解算法原理：不仅要知道怎么用，更要理解为什么这样设计。
2. 关注实现细节：算法的魅力往往在于实现的巧妙之处。
3. 结合实际应用：脱离应用场景的算法优化是没有意义的。
4. 持续性能监控：好的算法需要好的监控来保证其持续发挥作用。

DPDK查找算法的核心思想告诉我们，真正的高性能不是单纯追求速度，而是在准确性、效率和可维护性之间找到最佳平衡点。这种平衡的艺术，正是现代高性能系统设计的核心所在。
