当单表数据突破5000万行，查询延迟从毫秒级飙升至秒级；当大促流量如洪水般涌来，数据库CPU持续100%告警；当凌晨3点扩容命令敲下，却要面对8小时停机和50%数据迁移的噩梦——这就是每个技术人终将直面的数据围城。

在数据爆炸式增长的时代，传统数据库架构已无法承载现代业务的洪流。分片（Sharding）  作为分布式数据库的核心支柱，成为突破单机瓶颈的唯一路径。但面对十数种分片方案，开发者们常深陷选择困境：

  • ❌ 取模分片扩容难？
  • ❌ 范围分片数据倾斜？
  • ❌ 跨分片查询如龟速？
  • ❌ 业务耦合难解耦？

本文将深入MyCat分片引擎的核心理念，通过：
1️⃣ 六大分片方案原理图解——从一致性哈希到动态扩容
2️⃣ 金融级生产案例——电商平台如何抗住亿级订单
3️⃣ 避坑指南——血泪教训淬炼的黄金法则
4️⃣ 决策树模型——三步锁定最优分片策略

带您掌握既能承载海量数据洪流，又能优雅应对业务变迁的分布式架构艺术。无论您是正被性能问题困扰的开发者，还是规划新系统的架构师，这里都有您需要的答案。接下来，让我们拆解MyCat分片这把数据世界的万能钥匙。

1、基础分片算法（直接路由）

类型算法类名 (MyCat 1.x)MyCat 2.x 配置名原理描述适用场景
取模分片PartitionByModmod_hash对分片键取模：slot = id % N数据均匀分布（用户ID、订单ID）
范围分片PartitionByRangerange按区间分配：[0-100万)→分片1时序数据（日期、金额范围）
枚举分片PartitionByFileMapsharding-by-mapfile配置映射文件：北京→分片1地理分区、租户隔离
固定哈希PartitionByLongfixed_hash预设哈希槽位需固定分片数量的场景

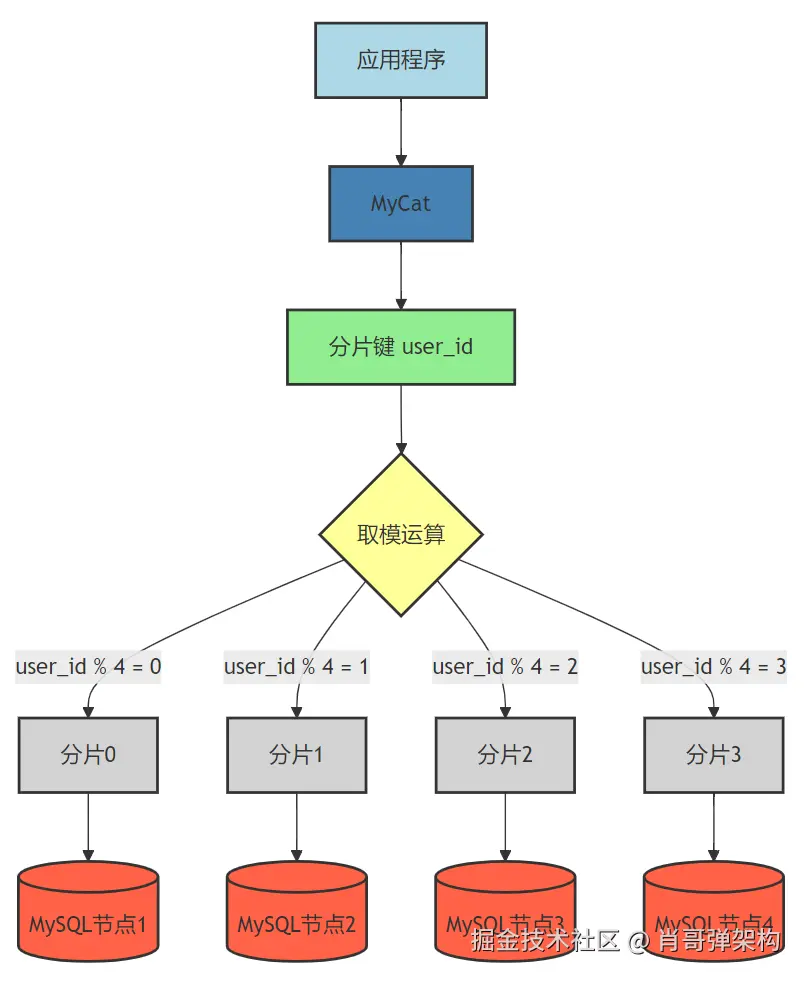

1.1 取模分片原理

场景案例：用户分库

<!-- schema.xml -->
<table name="user" dataNode="dn1,dn2,dn3,dn4" rule="mod_rule" />

<!-- rule.xml -->
<tableRule name="mod_rule">
    <rule>
        <columns>user_id</columns>
        <algorithm>mod_hash</algorithm>
    </rule>
</tableRule>

<function name="mod_hash" class="io.mycat.route.function.PartitionByMod">
    <property name="count">4</property> <!-- 分片数量 -->
</function>

业务SQL示例：

-- 自动路由到分片1（10000002 % 4 = 2）
INSERT INTO user (user_id, name) VALUES (10000002, '张三');

-- 自动查询分片3（10000003 % 4 = 3）
SELECT * FROM user WHERE user_id = 10000003;
  • ✅ 优势
    • 数据分布绝对均匀（偏差<3%）
    • 路由计算O(1)时间复杂度
    • 配置简单仅需定义分片数
  • ❌ 弊端
    • 扩容需迁移50%以上数据
    • 不支持高效的范围查询
    • 分片键值变更导致路由错误
  • ⛔ 避坑要点
    1. **分片数必须为2^N**：避免扩容时数据迁移量过大（如从4→8仅迁移25%）
2. **禁止更新分片键**：若user_id更新，数据将"消失"在旧分片
3. **避免热点键**：如特殊user_id=0全部分片0，需过滤异常值

适用场景举例：

  • 场景1：千万级用户系统
    • 用户表按user_id % 1024分片
    • 每个分片存储约10万用户数据
    • SQL示例：
      -- 用户注册（自动路由到分片512）
INSERT INTO users (user_id, name) VALUES (1000512, '张三');

-- 查询用户（精确路由到分片512）
SELECT * FROM users WHERE user_id = 1000512;
  • 场景2：电商订单系统
    • 订单表按order_id % 64分片
    • 大促期间分散写入压力
    • 优势：新订单均匀分布到不同物理节点
  • 场景3：社交关注关系
    • 关注表按follower_id % 512分片
    • 避免明星用户（如ID=1）所在分片成为热点

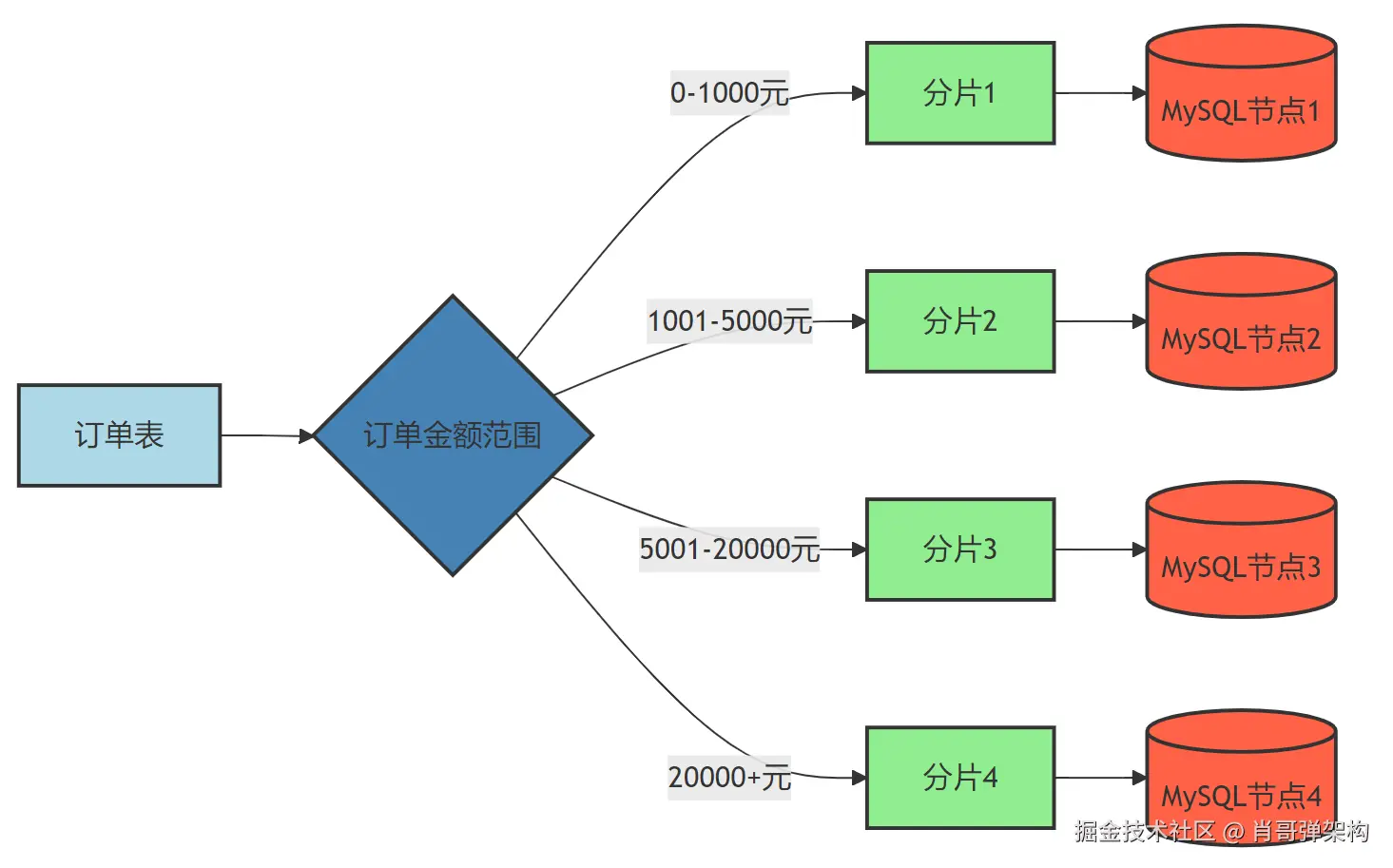

1.2 范围分片原理

场景案例：订单金额分级存储

<!-- rule.xml -->
<tableRule name="range_rule">
    <rule>
        <columns>order_amount</columns>
        <algorithm>range_func</algorithm>
    </rule>
</tableRule>

<function name="range_func" class="io.mycat.route.function.PartitionByRange">
    <property name="mapFile">partition-range.txt</property>
</function>

partition-range.txt内容：

0-1000=0
1001-5000=1
5001-20000=2
20001-10000000=3

业务SQL示例：

-- 路由到分片0（金额999在0-1000范围）
INSERT INTO orders (order_id, amount) VALUES (1001, 999);

-- 路由到分片3（金额25000在20001+范围）
SELECT * FROM orders WHERE amount > 20000;
  • ✅ 优势
    • 高效范围查询：WHERE amount BETWEEN 1500-3000
    • 天然支持冷热分离：旧数据归档到廉价存储
    • 扩容只需添加新分片范围
  • ❌ 弊端
    • 数据倾斜风险：90%订单集中在1000元以下
    • 热点分片：大促期间新分片写入瓶颈
    • 边界值管理复杂
  • ⛔ 避坑要点
    1. **动态调整分片边界**：基于历史数据分布优化范围
   `每月分析：SELECT MAX(amount), PERCENTILE(amount,90) FROM orders`
2. **设置溢出分片**：预留`overflow`分片接收超范围数据
3. **配合缓存**：对热点分片（如低价商品）增加Redis缓存层

适用场景举例：

  • 场景1：电商订单金额分级
    • 分片规则：
      0-500元    → 分片1（低价订单）
501-2000元 → 分片2（中价订单）
2001+元    → 分片3（高价订单）
    • 业务价值：VIP客服优先处理高价订单分片
  • 场景2：物联网时序数据
    • 按设备数据写入时间分片：
      2023-Q1 → 分片1
2023-Q2 → 分片2
    • 冷热分离：自动将2年前数据归档到廉价存储
  • 场景3：商品价格分区
    • 分片策略：
      0-99元     → 分片1（引流商品）
100-999元  → 分片2（主力商品）
1000+元    → 分片3（奢侈品）
    • 查询优化：
      -- 仅扫描分片1
SELECT * FROM products WHERE price < 100;

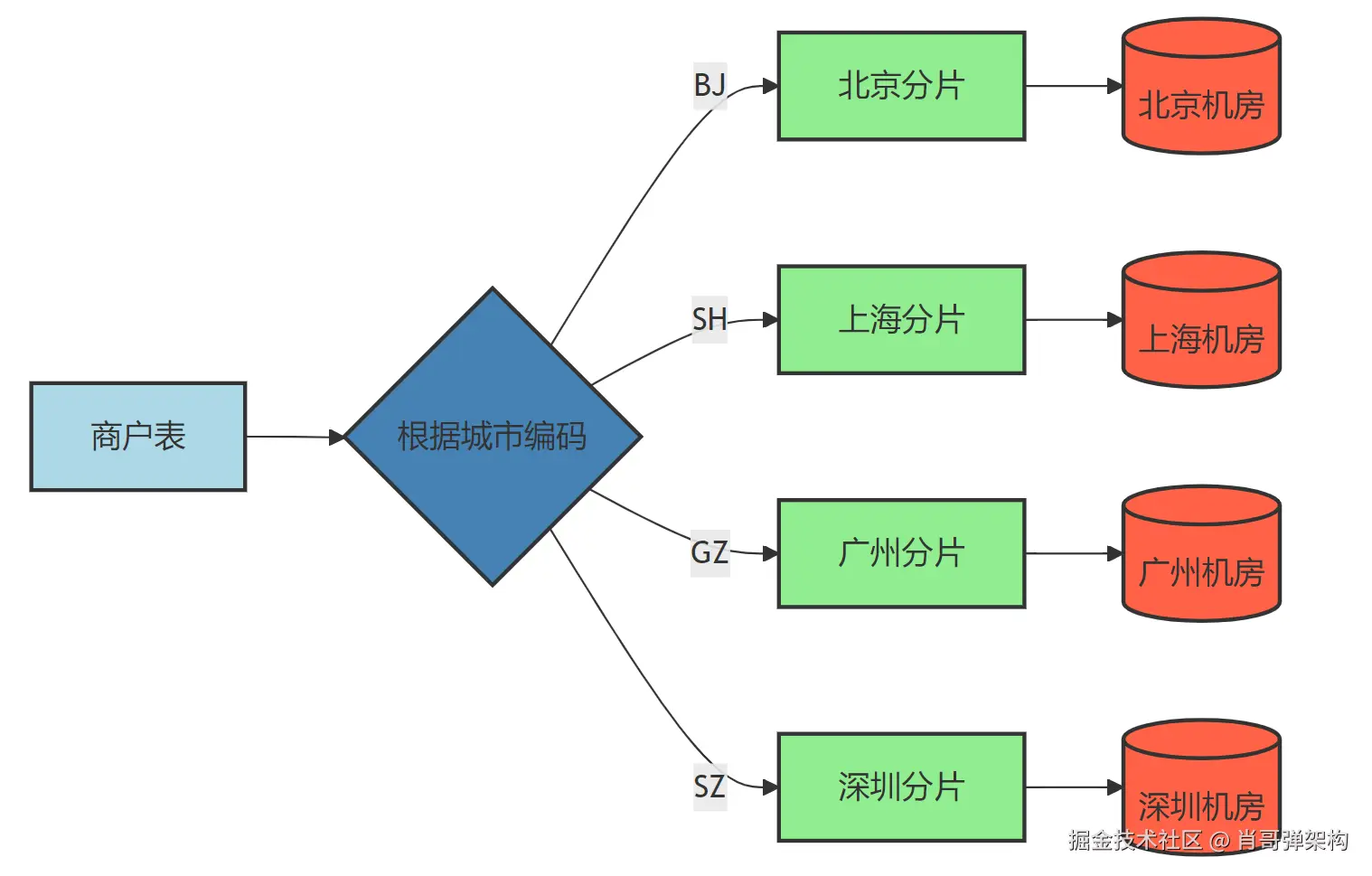

1.3 枚举分片原理

<!-- rule.xml -->
<tableRule name="enum_rule">
    <rule>
        <columns>city_code</columns>
        <algorithm>enum_func</algorithm>
    </rule>
</tableRule>

<function name="enum_func" class="io.mycat.route.function.PartitionByFileMap">
    <property name="mapFile">partition-enum.txt</property>
    <property name="type">0</property> <!-- 0:Integer 1:String -->
</function>

partition-enum.txt内容：

BJ=0  # 北京 -> 分片0
SH=1  # 上海 -> 分片1
GZ=2  # 广州 -> 分片2
SZ=3  # 深圳 -> 分片3

业务SQL示例：

-- 路由到北京分片（city_code=BJ）
INSERT INTO merchant (mch_id, name, city_code)
VALUES (1001, '王府井百货', 'BJ');

-- 查询上海商户（自动路由到上海分片）
SELECT * FROM merchant WHERE city_code = 'SH';
  • ✅ 优势
    • 业务可读性强：直接映射业务属性
    • 支持地理亲和性：北京用户访问北京分片
    • 灵活调整：修改映射文件即可变更路由
  • ❌ 弊端
    • 数据分布依赖业务：小型城市数据量少
    • 分片规模受限：超过100个枚举值难以维护
    • 跨分片事务复杂
  • ⛔ 避坑要点
    1. **设置默认分片**：处理未定义枚举值
   `<property name="defaultNode">0</property>`
2. **定期合并小分片**：将数据量<10万的城市合并到`other`分片
3. **版本化管理映射文件**：避免误操作导致路由错乱

适用场景举例：

  • 场景1：SaaS多租户系统
    • 租户分片映射：
      tenant_apple   → 分片1
tenant_google  → 分片2
tenant_microsoft → 分片3
    • 数据隔离：每个租户数据物理隔离
    • SQL示例：
      /*!mycat:sql=SELECT * FROM sales WHERE tenant_id='apple'*/
  • 场景2：本地生活服务
    • 按城市分片：
      bj=0 # 北京
sh=1 # 上海
gz=2 # 广州
    • 地域亲和：北京用户请求直连北京分片
  • 场景3：多游戏服务器
    • 玩家数据按服务器分片：
      server_001 → 分片1
server_002 → 分片2
    • 实现效果：不同服玩家数据完全隔离

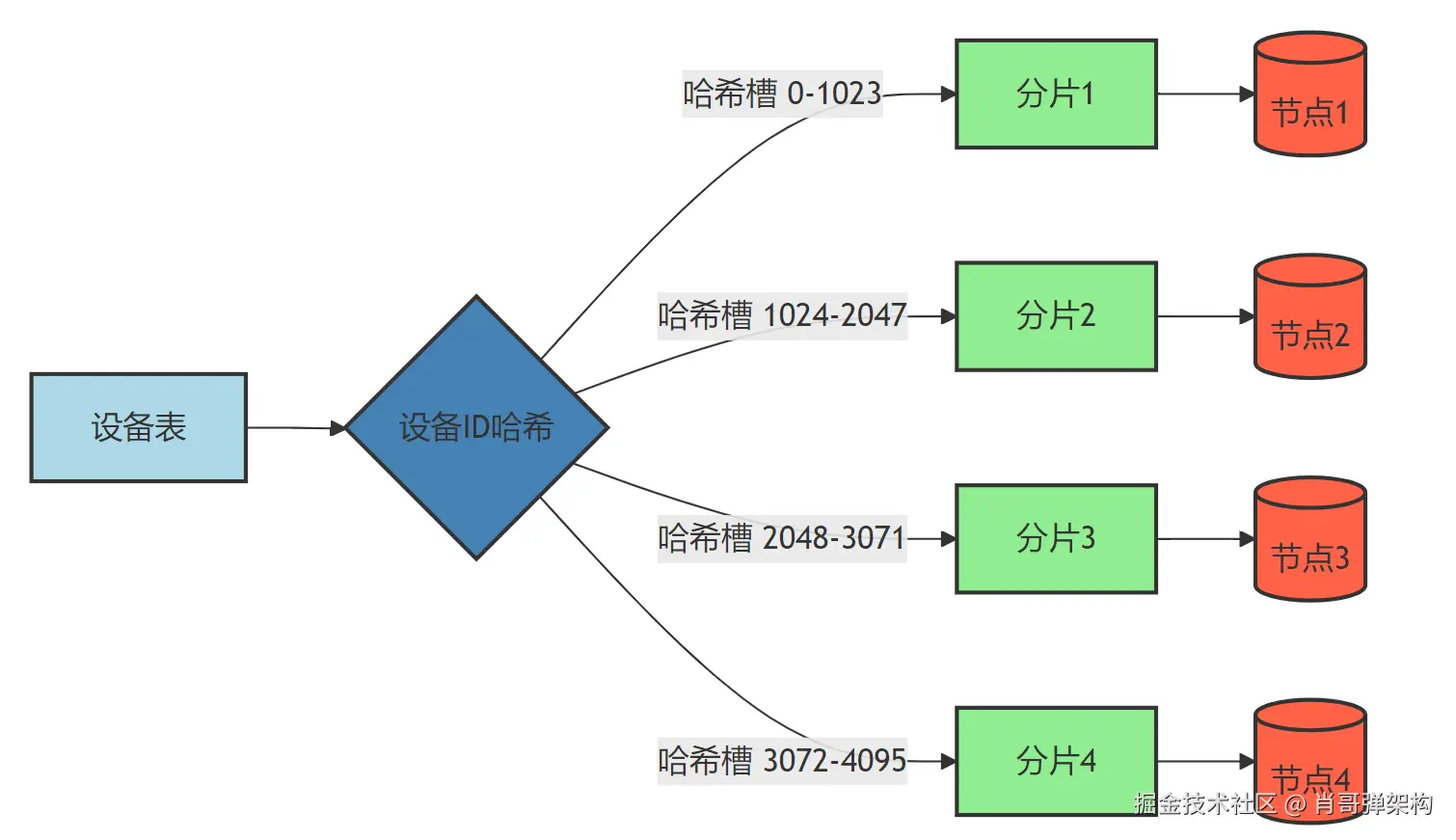

1.4 固定分片原理

场景案例：物联网设备数据存储

<!-- rule.xml -->
<tableRule name="fixed_hash_rule">
    <rule>
        <columns>device_id</columns>
        <algorithm>fixed_hash_func</algorithm>
    </rule>
</tableRule>

<function name="fixed_hash_func" class="io.mycat.route.function.PartitionByLong">
    <property name="partitionCount">4</property>
    <property name="partitionLength">1024</property>
</function>

分片分配逻辑：

# 伪代码实现
def get_partition(device_id):
    hash_val = hash(device_id) % 4096  # 总槽位=4*1024
    if hash_val < 1024: return 0
    elif hash_val < 2048: return 1
    elif hash_val < 3072: return 2
    else: return 3

业务SQL示例：

-- 根据哈希值路由到分片2
INSERT INTO device_data (device_id, metric)
VALUES ('D-7F3A9B', 25.6);

-- 精确查询自动路由到对应分片
SELECT * FROM device_data WHERE device_id = 'D-7F3A9B';
  • ✅ 优势
    • 扩容无需数据迁移：调整槽位映射即可
    • 分布相对均匀：离散性优于范围分片
    • 支持非数字分片键：如字符串设备ID
  • ❌ 弊端
    • 配置复杂：需理解partitionCount和partitionLength
    • 范围查询效率低
    • 哈希冲突可能导致小范围不均匀
  • ⛔ 避坑要点
    1. **槽位数=partitionCount×partitionLength**
   总槽位需覆盖所有可能哈希值（建议2^N）
2. **预热哈希分布**：模拟10万键值验证分布均匀性
3. **避免长字符串分片键**：截取前N字符提升效率
   `columns = device_id.substr(0,8)`

适用场景举例：

  • 场景1：百万级设备管理
    • 设备数据表配置：
      <function class="PartitionByLong">
  <property name="partitionCount">8</property>
  <property name="partitionLength">1024</property>
</function>
    • 哈希槽分布：总槽位8192（8×1024）
    • 路由计算：
      slot = hash(device_id) % 8192
if slot < 1024: return 0
elif slot < 2048: return 1
...
  • 场景2：分布式用户会话
    • 会话表按session_id哈希分片
    • 优势：同一用户会话始终路由到相同分片
  • 场景3：实时监控数据
    • 监控指标按metric_name前缀哈希：
      CPU_ → 分片1
MEM_ → 分片2
DISK_ → 分片3
    • 写入优化：同类指标集中存储

1.5 基础分片特性对比总表

评估维度取模分片范围分片枚举分片固定哈希
典型场景用户ID、订单ID日期、金额、年龄城市、租户ID、品类设备ID、会话ID
数据分布⭐⭐⭐⭐⭐ 绝对均匀⭐⭐☆☆☆ 可能倾斜⭐☆☆☆☆ 依赖业务分布⭐⭐⭐⭐☆ 较均匀
扩容复杂度⚠️⚠️⚠️ 需迁移50%+数据⚠️ 需调整范围边界✅ 添加映射即可⚠️⚠️ 需重分布槽位
范围查询效率❌ 全分片扫描✅✅ 精准定位分片✅ 按业务分组查询❌ 全分片扫描
业务亲和性❌ 与业务无关⭐⭐ 部分相关✅✅✅ 强业务关联❌ 与业务无关
