Redis AOF 数据格式详解

一眼万年04
207 阅读6分钟

AOF (Append Only File) 是 Redis 的持久化机制之一，它通过记录服务器执行的所有写命令来实现数据持久化。本文将详细分析 AOF 的数据格式及其管理机制。

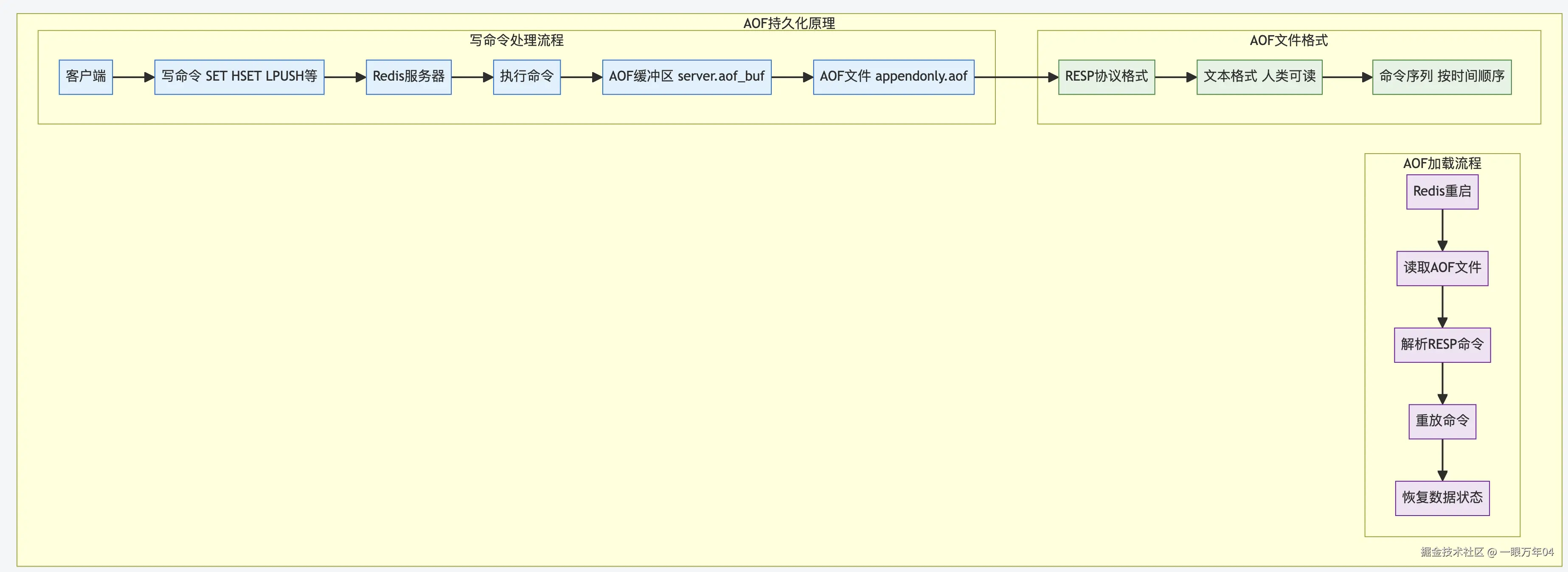

1. AOF 基本原理

AOF 持久化的核心思想是记录修改数据库的写命令，而不是数据本身。当 Redis 重启时，它会重新执行 AOF 文件中的命令来重建数据库状态。


// 在 aof.c 中
void feedAppendOnlyFile(struct redisCommand *cmd, int dictid, robj **argv, int argc) {
    sds buf = sdsempty();

    // 如果需要切换数据库，添加 SELECT 命令
    if (dictid != server.aof_selected_db) {
        char seldb[64];
        snprintf(seldb, sizeof(seldb), "*2\r\n$6\r\nSELECT\r\n$%d\r\n%d\r\n",
            (int)ll2string(seldb+30,sizeof(seldb)-30,(long)dictid), dictid);
        buf = sdscat(buf, seldb);
        server.aof_selected_db = dictid;
    }

    // 将命令转换为 RESP 格式
    buf = catAppendOnlyGenericCommand(buf, argc, argv);

    // 将命令追加到 AOF 缓冲区
    if (server.aof_state == AOF_ON)
        server.aof_buf = sdscatlen(server.aof_buf, buf, sdslen(buf));

    // 如果开启了 AOF 重写，也将命令追加到 AOF 重写缓冲区
    if (server.aof_child_pid != -1)
        aofRewriteBufferAppend((unsigned char*)buf, sdslen(buf));

    sdsfree(buf);
}

2. AOF 文件格式详解

2.1 AOF 文件整体结构

AOF文件的整体结构相对简单，主要由连续的RESP格式命令组成：

2.1.1 纯AOF文件结构

+--------+--------+--------+--------+-----+--------+
| SELECT | COMMAND| COMMAND| COMMAND| ... | COMMAND|
+--------+--------+--------+--------+-----+--------+
字段说明格式示例
SELECT数据库选择命令（可选）RESP数组格式*2\r\n$6\r\nSELECT\r\n$1\r\n0\r\n
COMMANDRedis写命令RESP数组格式*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n

2.1.2 AOF-RDB混合格式文件结构（Redis 4.0+）

+-------+-------------+-----------+-----------+-----+-----------+--------+--------+-----+--------+
| REDIS | RDB-VERSION | RDB-DATA  | RDB-EOF   | ... | RDB-CRC64 | SELECT | COMMAND| ... | COMMAND|
+-------+-------------+-----------+-----------+-----+-----------+--------+--------+-----+--------+
|       RDB前导部分（二进制格式）                    |        AOF部分（RESP文本格式）        |
字段说明格式示例
REDISRDB魔数标识5字节ASCIIREDIS
RDB-VERSIONRDB格式版本4字节ASCII数字0009
RDB-DATARDB数据内容二进制格式压缩的键值对数据
RDB-EOFRDB结束标记1字节0xFF
RDB-CRC64RDB校验和8字节CRC64校验值
SELECT数据库选择RESP格式*2\r\n$6\r\nSELECT\r\n$1\r\n0\r\n
COMMAND后续写命令RESP格式*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n

2.2 RESP 协议格式

AOF 文件使用 Redis 序列化协议 (RESP - Redis Serialization Protocol) 来存储命令。RESP 是一种二进制安全的文本协议，具有以下特点：

  1. 简单：易于实现和解析
  2. 高效：解析速度快，内存占用小
  3. 人类可读：格式清晰，便于调试

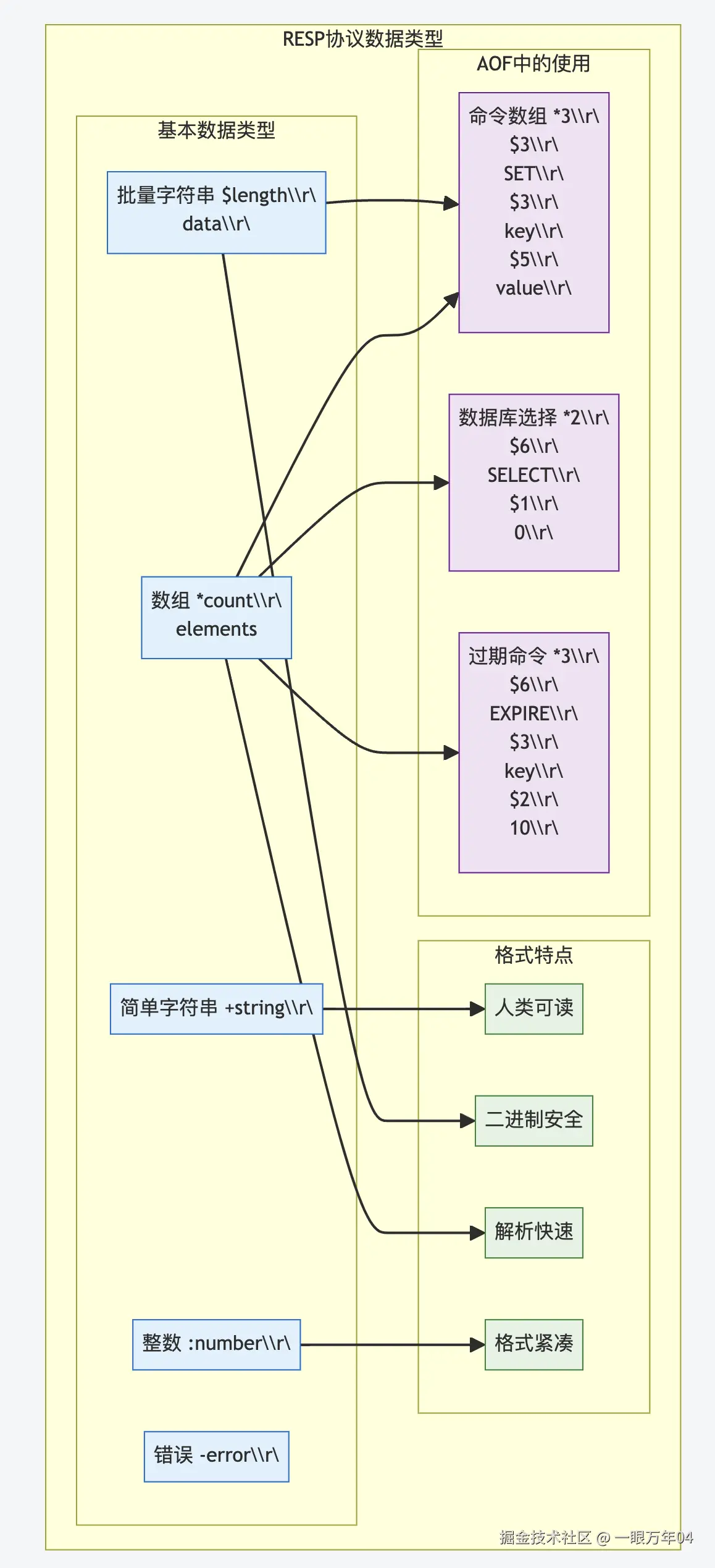

2.3 基本数据类型

RESP 协议定义了几种基本数据类型，在 AOF 文件中主要使用以下类型：


2.3.1 简单字符串

格式：+<string>\r\n

例如：+OK\r\n

2.3.2 错误

格式：-<error message>\r\n

例如：-ERR unknown command 'foobar'\r\n

2.3.3 整数

格式：:<number>\r\n

例如：:1000\r\n

2.3.4 批量字符串

格式：$<length>\r\n<data>\r\n

例如：$5\r\nhello\r\n

2.3.5 数组

格式：*<number of elements>\r\n<element1><element2>...<elementN>

例如：*2\r\n$5\r\nhello\r\n$5\r\nworld\r\n

2.4 命令格式

在 AOF 文件中，每个 Redis 命令都被编码为 RESP 数组，其中第一个元素是命令名称，后续元素是命令参数：

*<命令参数数量+1>\r\n
$<命令名称长度>\r\n
<命令名称>\r\n
$<参数1长度>\r\n
<参数1>\r\n
$<参数2长度>\r\n
<参数2>\r\n
...

2.5 实际示例

以下是一些常见 Redis 命令在 AOF 文件中的格式：

2.5.1 SET 命令

*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n

这表示 SET key value 命令，解析如下：

  • *3\r\n：数组有 3 个元素
  • $3\r\nSET\r\n：第一个元素是长度为 3 的字符串 "SET"
  • $3\r\nkey\r\n：第二个元素是长度为 3 的字符串 "key"
  • $5\r\nvalue\r\n：第三个元素是长度为 5 的字符串 "value"

2.5.2 SELECT 命令

*2\r\n$6\r\nSELECT\r\n$1\r\n0\r\n

这表示 SELECT 0 命令，用于切换到数据库 0。

2.5.3 HSET 命令

*4\r\n$4\r\nHSET\r\n$4\r\nhash\r\n$5\r\nfield\r\n$5\r\nvalue\r\n

这表示 HSET hash field value 命令。

2.5.4 带过期时间的命令

对于设置了过期时间的键，AOF 文件会包含两个命令：一个设置值的命令和一个设置过期时间的命令：

*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n
*3\r\n$6\r\nEXPIRE\r\n$3\r\nkey\r\n$2\r\n10\r\n

这表示 SET key value 和 EXPIRE key 10 两个命令。

2.6 多数据库支持

Redis 支持多个数据库（默认 16 个，编号从 0 到 15）。在 AOF 文件中，当操作切换到不同的数据库时，会先写入 SELECT 命令：

*2\r\n$6\r\nSELECT\r\n$1\r\n0\r\n
*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n
*2\r\n$6\r\nSELECT\r\n$1\r\n1\r\n
*3\r\n$3\r\nSET\r\n$6\r\nanother\r\n$5\r\nvalue\r\n

这表示在数据库 0 中执行 SET key value，然后切换到数据库 1 执行 SET another value。

3. AOF 文件生成过程


3.1 命令追加

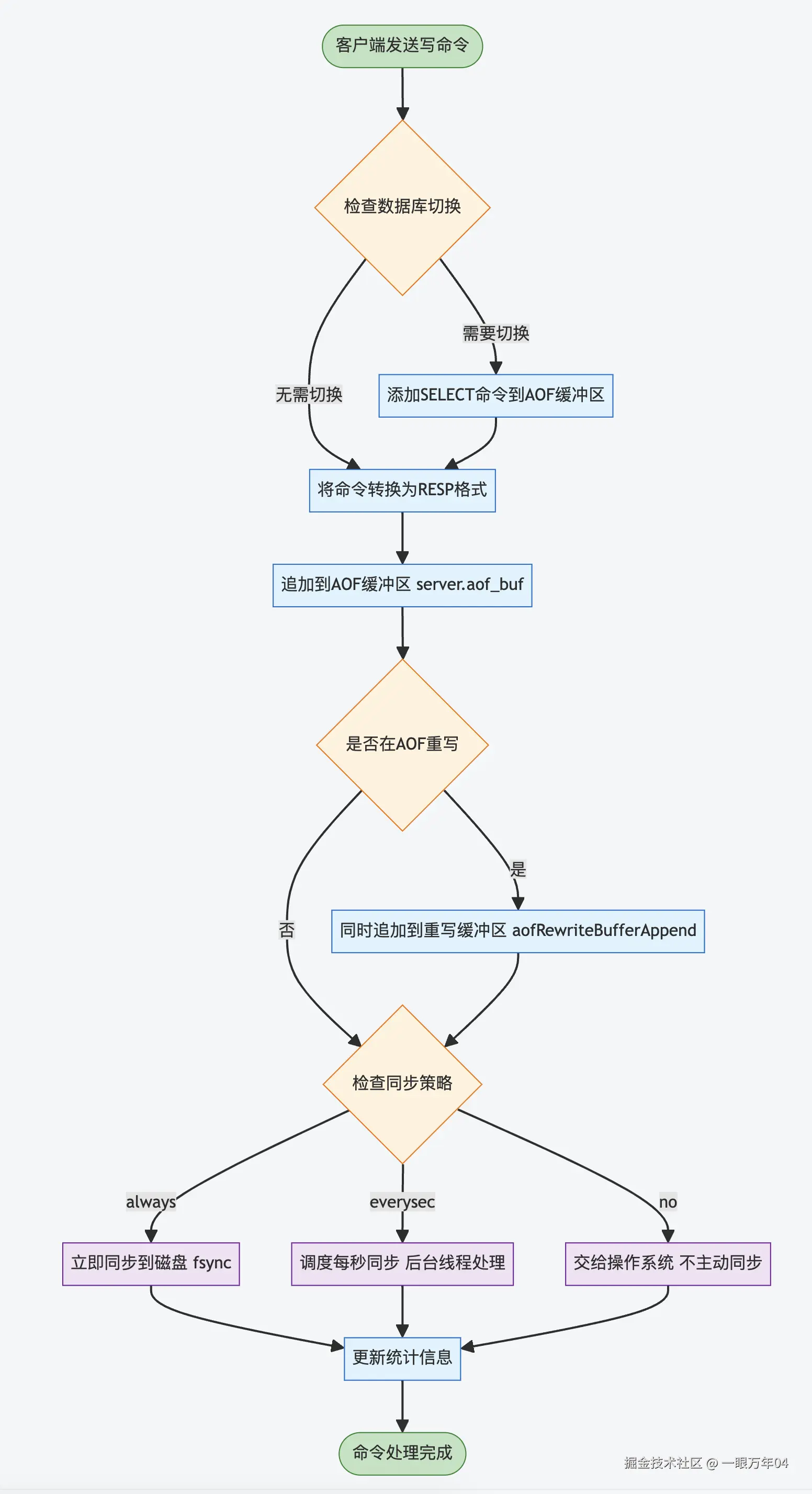

当 Redis 执行写命令时，会将命令追加到 AOF 缓冲区：

// 在 aof.c 中
void feedAppendOnlyFile(struct redisCommand *cmd, int dictid, robj **argv, int argc) {
    // ... 代码见上文 ...
}

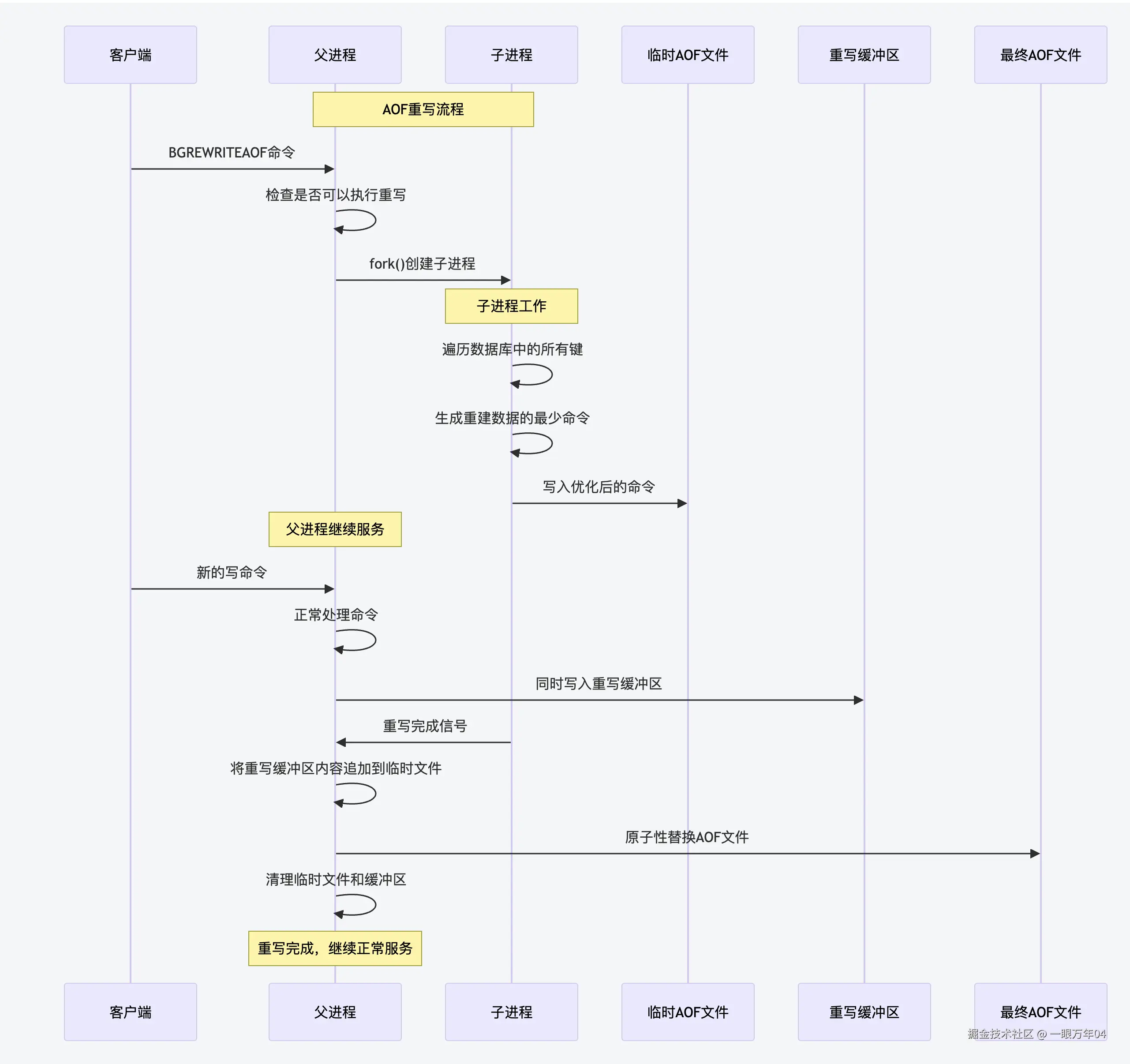

3.2 AOF重写机制

AOF重写是Redis优化AOF文件大小的重要机制：


3.3 缓冲区刷新

根据配置的同步策略，Redis 会定期将 AOF 缓冲区的内容写入磁盘：

// 在 aof.c 中
void flushAppendOnlyFile(int force) {
    ssize_t nwritten;
    int sync_in_progress = 0;

    // 如果 AOF 缓冲区为空，无需刷新
    if (sdslen(server.aof_buf) == 0) return;

    // 如果 AOF 文件描述符无效，尝试打开
    if (server.aof_fd == -1) {
        // ... 打开 AOF 文件 ...
    }

    // 将 AOF 缓冲区内容写入文件
    nwritten = write(server.aof_fd, server.aof_buf, sdslen(server.aof_buf));
    if (nwritten != (ssize_t)sdslen(server.aof_buf)) {
        // ... 处理写入错误 ...
    }

    // 更新统计信息
    server.aof_current_size += nwritten;

    // 清空 AOF 缓冲区
    sdsclear(server.aof_buf);

    // 根据同步策略执行 fsync
    if (server.aof_fsync == AOF_FSYNC_ALWAYS) {
        // 立即同步
        redis_fsync(server.aof_fd);
    } else if (server.aof_fsync == AOF_FSYNC_EVERYSEC && !force) {
        // 每秒同步一次
        // ... 代码见上文 ...
    }

    // ... 其他代码 ...
}

4. AOF-RDB 混合格式

从 Redis 4.0 开始，引入了 AOF-RDB 混合持久化模式。在这种模式下，AOF 文件的格式变得更加复杂，包含两部分：


4.1 RDB 部分

文件开头是一个完整的 RDB 文件，包含重写时的数据库状态：

REDIS0009\xFA\x00\x00\x00\x00\x00\x00\x00\x00...

这部分使用二进制 RDB 格式，以 "REDIS" 魔数开头，后跟版本号和数据内容。

4.2 AOF 部分

RDB 部分之后是标准的 AOF 格式命令，记录了 RDB 快照之后的所有写操作：

*3\r\n$3\r\nSET\r\n$3\r\nkey\r\n$5\r\nvalue\r\n
*3\r\n$6\r\nEXPIRE\r\n$3\r\nkey\r\n$2\r\n10\r\n

4.3 格式标识

为了区分是纯 AOF 文件还是混合格式，Redis 在文件开头使用不同的标识：

  • 纯 AOF 文件：以 * 或 SELECT 命令开头
  • 混合格式：以 REDIS 魔数开头（RDB 文件的特征）
// 在 aof.c 中
int checkAofFileExistsAndNoRdbPreamble(void) {
    FILE *fp;
    char buf[4];
    int res = 0;

    if ((fp = fopen(server.aof_filename, "r")) != NULL) {
        if (fread(buf, 1, 4, fp) == 4 && memcmp(buf, "REDIS", 4) != 0) {
            // 文件存在且不是以 "REDIS" 开头，说明是纯 AOF 文件
            res = 1;
        }
        fclose(fp);
    }
    return res;
}

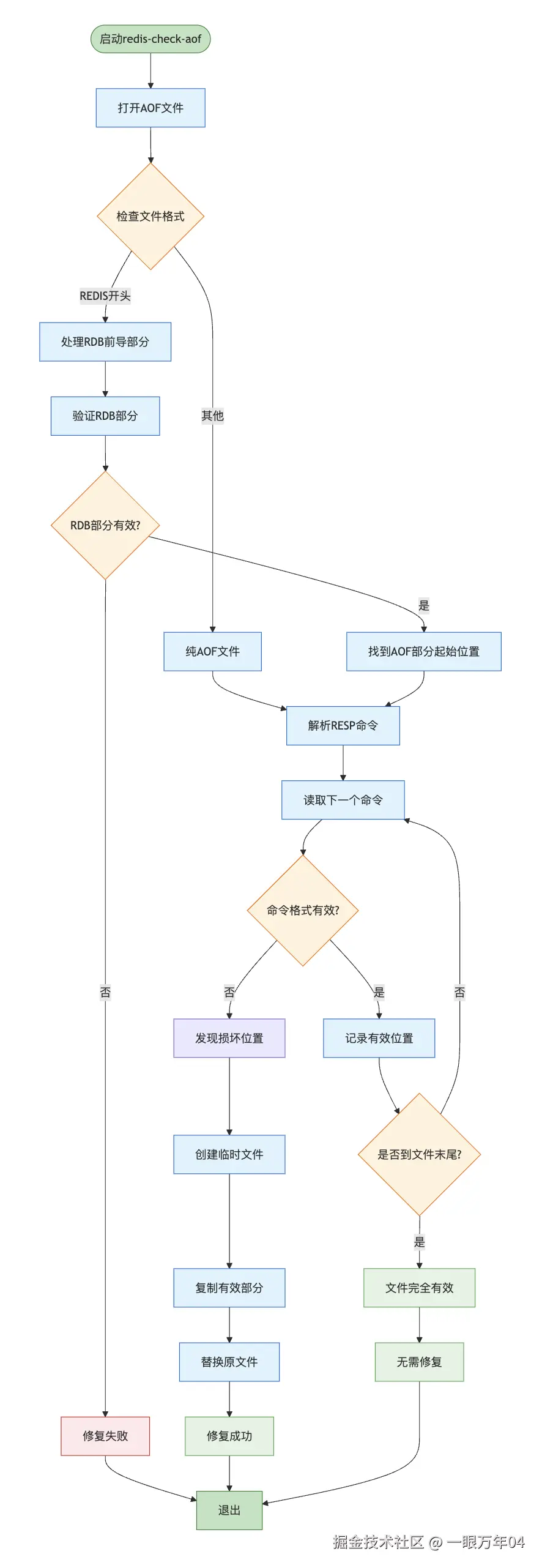

5. AOF 文件修复

由于 AOF 文件是文本格式，且每个命令都是完整的 RESP 格式，因此当 AOF 文件尾部损坏时，可以使用 redis-check-aof 工具进行修复：


// 在 redis-check-aof.c 中
int fixAof(char *filename) {
    char buf[4096];
    unsigned char sig[5];
    long long read_bytes = 0;
    int ret = 0;

    // 打开原始 AOF 文件
    FILE *fp = fopen(filename, "r+");
    if (!fp) {
        printf("Cannot open %s: %s\n", filename, strerror(errno));
        return 1;
    }

    // 检查文件是否为 RDB 格式
    if (fread(sig, 1, 5, fp) != 5 || memcmp(sig, "REDIS", 5) == 0) {
        // 文件是 RDB 格式或太短
        printf("The AOF appears to start with an RDB preamble.\n");
        printf("Checking the RDB preamble to start:\n");
        ret = redis_check_rdb_main(filename, fp);
        if (ret == 0) {
            printf("RDB preamble is OK, proceeding with AOF tail...\n");
            read_bytes = ftello(fp);
        } else {
            printf("RDB preamble not OK, aborting...\n");
            fclose(fp);
            return 1;
        }
    } else {
        rewind(fp);
    }

    // 创建临时文件
    char tmpfile[256];
    snprintf(tmpfile, sizeof(tmpfile), "tmp-aof-%d.aof", (int)getpid());
    FILE *fpout = fopen(tmpfile, "w");
    if (!fpout) {
        printf("Cannot open %s for writing: %s\n", tmpfile, strerror(errno));
        fclose(fp);
        return 1;
    }

    // 复制有效部分
    while(1) {
        size_t nread = fread(buf, 1, sizeof(buf), fp);
        if (nread <= 0) break;
        read_bytes += nread;
        if (fwrite(buf, 1, nread, fpout) != nread) {
            printf("Write error writing to %s: %s\n", tmpfile, strerror(errno));
            ret = 1;
            break;
        }
    }

    // 关闭文件
    fclose(fp);
    fclose(fpout);

    // 如果修复成功，替换原文件
    if (ret == 0) {
        if (rename(tmpfile, filename) == -1) {
            printf("Error renaming %s to %s: %s\n", tmpfile, filename, strerror(errno));
            ret = 1;
        }
    } else {
        unlink(tmpfile);
    }

    return ret;
}

redis-check-aof 工具会逐行解析 AOF 文件，找到最后一个有效的 Redis 命令，然后截断文件，删除损坏的部分。

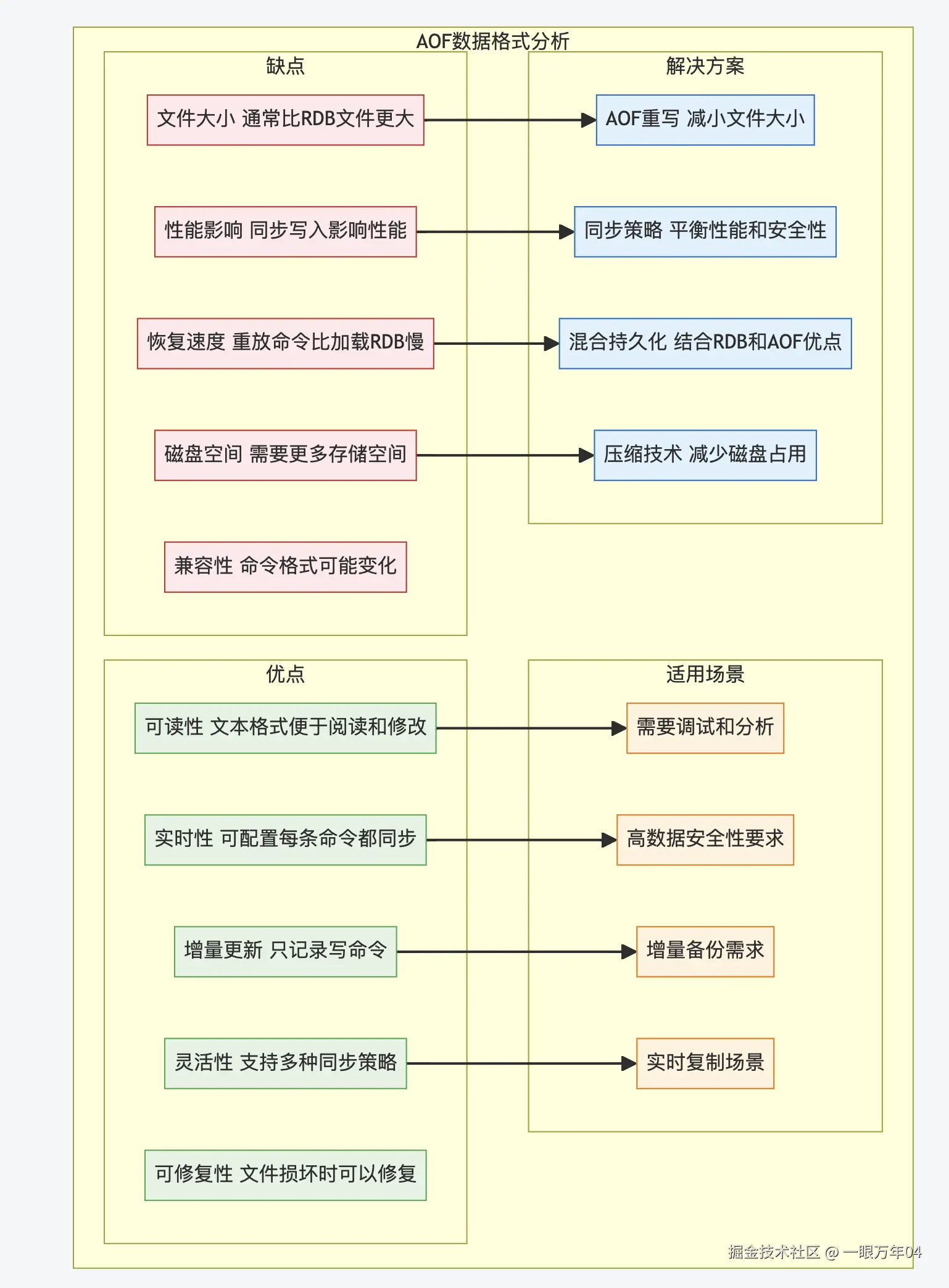

6. AOF 数据格式的优缺点


6.1 优点

  1. 可读性：AOF 文件使用文本格式，便于人类阅读和修改。
  2. 增量更新：只记录写命令，文件增长与写操作数量成正比。
  3. 可修复性：文件尾部损坏时可以修复。
  4. 实时性：可以配置为每条命令都同步到磁盘，最大限度减少数据丢失。

6.2 缺点

  1. 文件大小：相比 RDB，AOF 文件通常更大。
  2. 性能影响：同步写入磁盘会影响性能。
  3. 恢复速度：相比加载 RDB 文件，重放 AOF 文件通常更慢。
  4. 兼容性：命令格式可能随 Redis 版本变化而变化。

7. 总结

Redis AOF 文件使用 RESP 协议格式存储执行过的写命令，通过重放这些命令来恢复数据库状态。它支持多种同步策略，可以根据需要平衡数据安全性和性能。从 Redis 4.0 开始，混合持久化模式结合了 RDB 和 AOF 的优点，提供了更好的性能和数据安全性。

AOF 的文本格式使其具有良好的可读性和可修复性，但也导致文件较大和恢复较慢。在实际应用中，应根据数据重要性和性能需求选择合适的持久化策略。
