HBase简介

  • HBase是一个高可靠性、高性能、面向列、可伸缩的分布式存储系统。
  • 适合于存储大表数据（表的规模可以达到数十亿行以及数百万列），并且对大表数据的读、写访问可以达到实时级别。
  • 利用HadoopHDFS（HadoopDistributed File System）作为其文件存储系统，提供实时读写的分布式数据库系统。
  • 利用ZooKeeper作为协同服务。

HBase与关系型数据库的对比

HBase与传统的关系数据库的区别主要体现在以下几个方面：

  1. 数据索引：关系数据库通常可以针对不同列构建复杂的多个索引，以提高数据访问性能。HBase只有一个索引一一行键，通过巧妙的设计，HBase中的所有访问方法，或者通过行键访问，或者通过行键扫描，从而使得整个系统不会慢下来。
  2. 数据维护：在关系数据库中，更新操作会用最新的当前值去替换记录中原来的日值，旧值被覆盖后就不会存在。而在HBase中执行更新操作时，并不会删除数据旧的版本，而是生成一个新的版本，旧有的版本仍然保留。
  3. 可伸缩性：关系数据库很难实现横向扩展，纵向扩展的空间也比较有限。相反，HBase和BigTable这些分布式数据库就是为了实现灵活的水平扩展而开发的，能够轻易地通过在集群中增加或者减少硬件数量来实现性能的伸缩。

数据模型

  • 应用程序是以表的方式在HBase存储数据的。表是由行和列构成的，所有的列是从属于某一个列族的。
  • 表结构稀疏，行和列的交叉点称之为单元格（cell），cell是版本化的。cell的内容是不可分割的字节数
  • 组。
  • 表的行键也是一段字节数组，所以任何东西都可以保存进去，不论是字符串或者数字。所有的表都必须要有主键-key。HBase的表是按key排序的，排序方式是针对字节的。

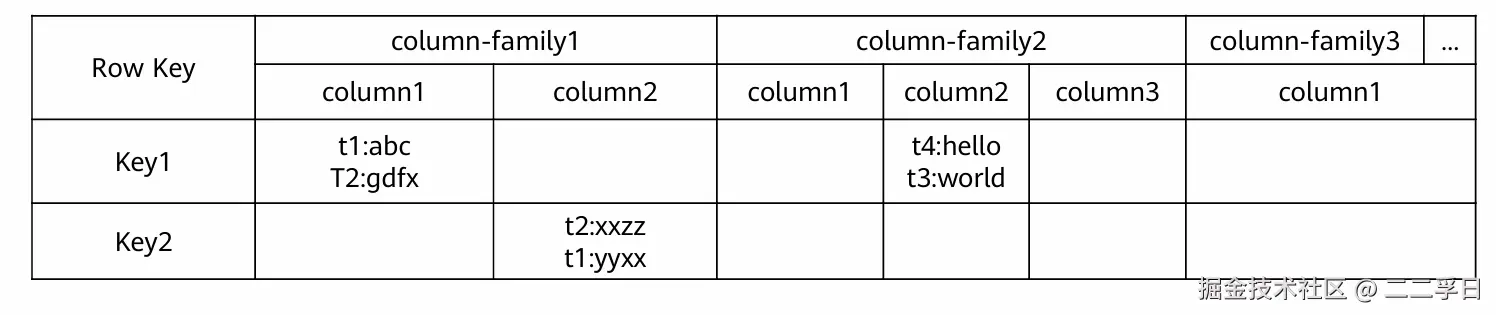

HBase表结构

  • 表：HBase采用表来组织数据，表由行和列组成，列划分为若干个列族。
  • 行：每个HBase表都由若干行组成，每个行由行键（RowKey）来标识。
  • 列族：一个HBase表被分组成许多“列族”（ColumnFamily）的集合，它是基本的访问控制单元。
  • 列限定符：列族里的数据通过列限定符（或列）来定位。
  • 单元格：在HBase表中，通过行、列族和列限定符确定一个“单元格”（cell），单元格中存储的数据没有数据类型，总被视为字节数组byte[]。
  • 时间戳：每个单元格都保存着同一份数据的多个版本，这些版本采用时间戳进行索引。 image.png

数据存储概念视图

有一个名为webtable的表，包含两个列族：contents和anchor.在这个例子里面，anchor有两个列（anchor:aa.com, anchor:bb.com），contents仅有一列（contents:html）。


数据存储物理视图

尽管在概念视图里，表可以被看成是一个稀疏的行的集合。但在物理上，它是区分列族存储的。新的columns可以不经过声明直接加入一个列族。


行存储和列存储的比较

行存储，数据按行存储在底层文件系统中。通常，每一行会被分配固定的空间。

  • 优点：有利于增加/修改整行记录等操作；有利于整行数据的读取操作。
  • 缺点：单列查询时，会读取一些不必要的数据。

列存储，数据以列为单位，存储在底层文件系统中。

  • 优点：有利于面向单列数据的读取/统计等操作。
  • 缺点：整行读取时，可能需要多次|/O操作。

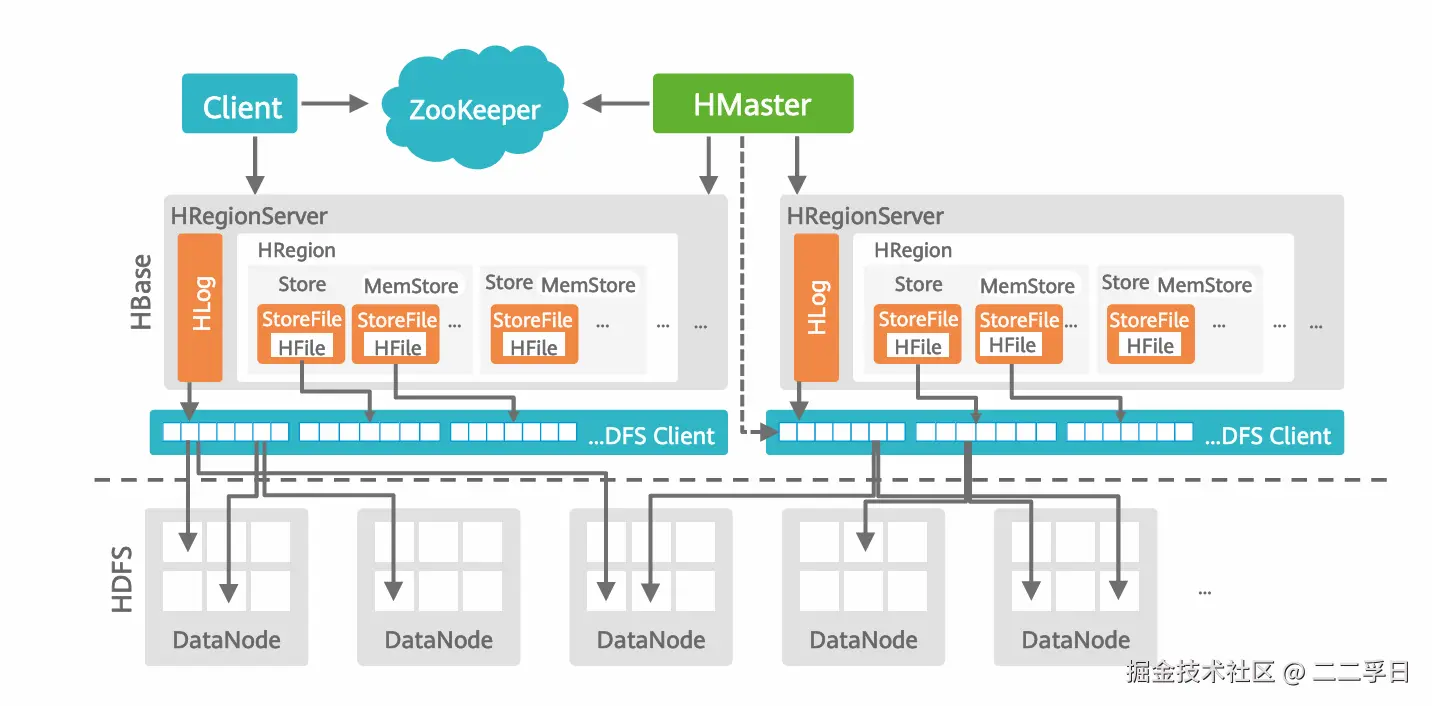

HBase体系架构图


客户端

  • 客户端包含访问HBase的接口，但并不直接从HMaster主服务器上读取数据，而是通过Zookeeper获得Region位置信息后，直接从HRegionServer上读取数据。大多数客户端甚至从来不和HMaster通信，这种设计方式使得HMaster负载很小。
  • 客户端会在缓存中维护着已经访问过的Region位置信息，用来加快后续数据访问过程。

HMaster

主服务器HMaster主要负责表和Region的管理工作：

  • 管理用户对表的增加、删除、修改、查询等操作。
  • 实现不同HRegionServer之间的负载均衡。
  • 在Region分裂或合并后，负责重新调整Region的分布。
  • 对发生故障失效的HRegionServer上的Region进行迁移。

HMaster高可用

  • Zookeeper可以帮助选举出一个HMaster作为集群的总管，并保证在任何时刻总有唯一个HMaster在运行，这就避免了HMaster的“单点失效”问题。

HRegionServer

HRegionServer是HBase中最核心的模块。

  • 负责存储和维护分配给自己的Region。
  • 处理来自客户端的读写请求。

HBase表(Table)


Region

  • HBase表开始只有一个Region，当Region的大小超出了预设的阈值时，HBase会拆分Region。
  • Region拆分操作非常快，接近瞬间，因为拆分之后的Region读取的仍然是原存储文件，直到分裂过程结束，把存储文件异步地写到独立的文件之后，才会读取新文件。


Region的定位


用户读写数据的过程

  • 用户写入数据时，被分配到相应HRegionServer去执行。
  • 用户数据首先被写入到Hlog中，再写入MemStore中，最终写到磁盘上形成StoreFile。
  • 只有当操作写入Hlog之后，commit(调用才会将其返回给客户端。
  • 当用户读取数据时，HRegionServer会首先访问MemStore缓存，如果找不到，再去磁盘上面的StoreFile中寻找。

缓存的刷新

  • 系统会周期性地把MemStore缓存里的内容刷写到磁盘的StoreFile文件中，清空缓存，并在Hlog里面写入一个标记。
  • 每次刷写都生成一个新的StoreFile文件，因此，每个Store包含多个StoreFile文件。
  • 每个HRegionServer都有一个自己的HLog文件，每次启动都检查该文件，确认最近一次执行缓存刷新操作之后是否发生新的写入操作；如果发现更新，则先写入MemStore，再刷写到StoreFile，开始为用户提供服务。

Store工作原理

  • Store是HRegionServer的核心。

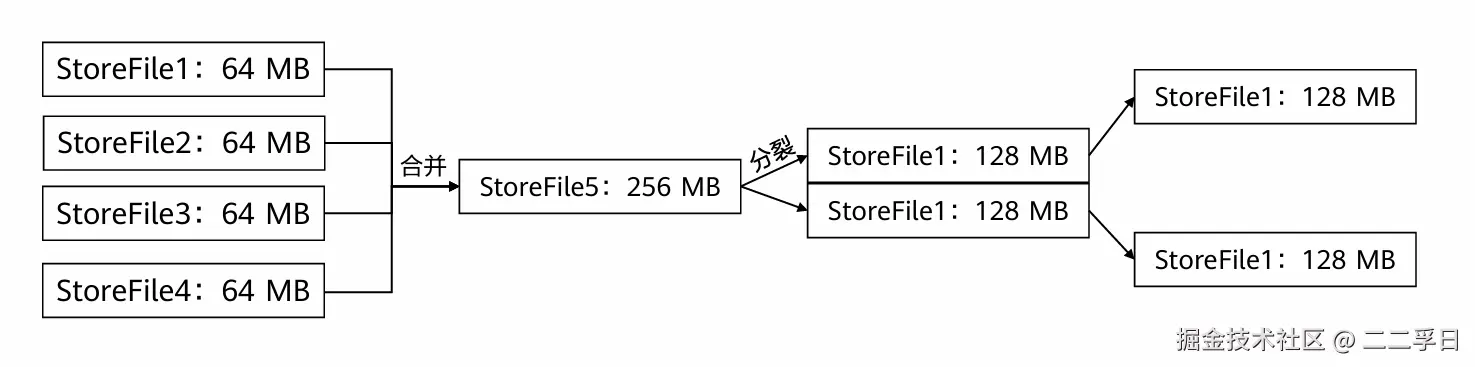

  • StoreFile的合并：每次刷写都生成一个新的StoreFile，数量太多，影响查找速度。调用Store.compact()把多个StoreFile合并成一个。
  • 单个StoreFile过大时，又触发分裂操作，1个父Region被分裂成两个子Region。


HLog工作原理

  • 分布式环境必须要考虑系统出错，HBase采用HLog保证系统恢复。
  • HBase系统为每个HRegionServer配置了一个HLog文件，它是一种预写式日志（Write Ahead Log）。
  • 用户更新数据必须首先写入日志后，才能写入MemStore缓存，并且，直到MemStore缓存内容对应的日志已经写入磁盘，该缓存内容才能被刷写（Flush）到磁盘。
  • Zookeeper会实时监测每个HRegionServer的状态，当某个HRegionServer发生故障时，Zookeeper会通知HMaster。
  • HMaster首先会处理该故障HRegionServer上面遗留的HLog文件，这个遗留的HLog文件中包含了来自多个Region对象的日志记录。
  • 系统会根据每条日志记录所属的Region对象对HLog数据进行拆分，分别放到相应Region对象的目录下，然后，再将失效的Region重新分配到可用的HRegionServer中，并把与该Region对象相关的HLog日志记录也发送给相应的HRegionServer。
  • HRegionServer领取到分配给自己的Region对象以及与之相关的HLog日志记录以后，会重新做一遍日志记录中的各种操作，把日志记录中的数据写入到MemStore缓存中，然后，刷新到磁盘的StoreFile文件中，完成数据恢复。
  • 共用日志优点：提高对表的写操作性能；缺点：恢复时需要分拆日志。

Compaction机制

  • HFile文件数目越来越多，读取时延也越来越大。
  • Compaction的目的，是为了减少同一个Region中同一个ColumnFamily下面的小文件（HFile）数目，从而提升读取的性能。
  • ·Compaction分为Minor、Major两类:
  1. MinorCompaction：小范围的Compaction。有最少和最大文件数目限制。通常会选择一些连
  2. 续时间范围的小文件进行合并。
  3. Major Compaction:涉及该Region该ColumnFamily下面的所有的HFile文件。
  4. Minor Compaction选取文件时，遵循一定的算法。


OpenScanner

OpenScanner的过程中，会创建两种不同的Scanner来读取Hfile、MemStore的数据：

  • HFile对应的Scanner为StoreFileScanner。
  • MemStore对应的Scanner为MemStoreScanner。


BloomFilter

  • BloomFilter用来优化一些随机读取的场景，即Get场景。它可以被用来快速的判断一条用户数据在一个大的数据集合（该数据集合的大部分数据都没法被加载到内存中）中是否存在。
  • BloomFilter在判断一个数据是否存在时，拥有一定的误判率。但对于“用户数据XXXX不存在”的判断结果是可信的。
  • HBase的BloomFilter的相关数据，被保存在HFile中。

行键(RowKey)

  • 行键是按照字典序存储，因此，设计行键时，要充分利用这个排序特点，将经常一起读取的数据存储到一块，将最近可能会被访问的数据放在一块。
  • 举个例子：如果最近写入HBase表中的数据是最可能被访问的，可以考虑将时间戳作为行键的一部分，由于是字典序排序，所以可以使用Long.MAX_VALUE-timestamp作为行键，这样能保证新写入的数据在读取时可以被快速命中。
  • HBase只有一个针对行健的索引。
  1. 访问HBase表中的行，只有三种方式:
  2. 通过单个行健访问
  3. 通过一个行健的区间来访问
  4. 全表扫描

构建HBase二级索引

Hindex是华为公司开发的纯Java编写的HBase二级索引，兼容ApacheHBase0.94.8。当前的特性如下：

  • 多个表索引
  • 多个列索引
  • 基于部分列值的索引

HBase常用Shell命令

  • create：创建表
  • list：列出HBase中所有的表信息
  • put：向表、行、列指定的单元格添加数据
  • scan：浏览表的相关信息
  • get：通过表名、行、列、时间戳、时间范围和版本号来获得相应单元格的值
  • enable/disable：使表有效或无效
  • drop：删除表

总结

  • HBase是BigTable的开源实现，和BigTable一样，支持大规模海量数据，分布式并发数据处理效率极高，易于扩展且支持动态伸缩，适用于廉价设备。HBase实际上是一个稀疏、多维、持久化存储的映射表，它采用行键、列键和时间戳进行索引，每个值都是未经解释的字符串。
