Windows10拨号上网实验
网络规划说明
-

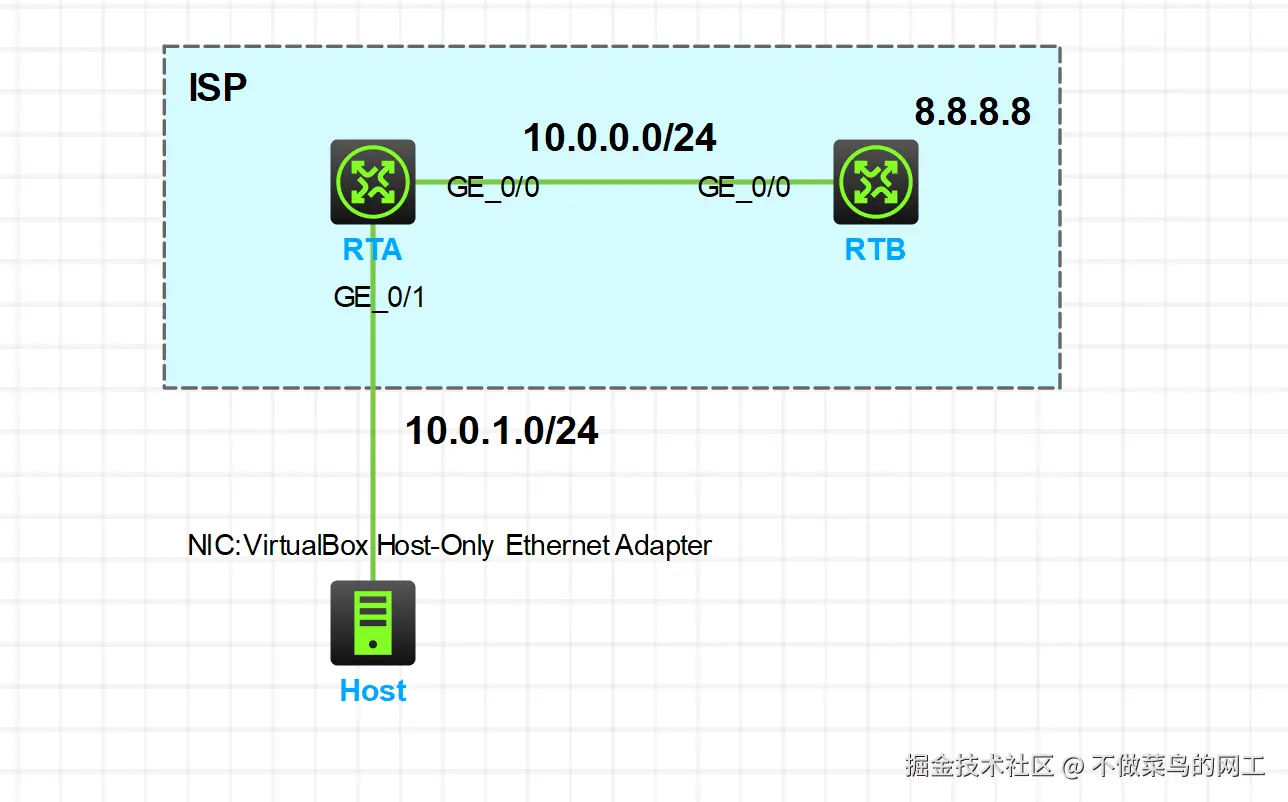

网络拓扑
- Windows 10 主机作为PPPoE拨号客户端
- RTA（ISP边缘设备）：提供PPPoE服务器功能
- RTB（ISP核心设备）：通过环回接口（Loopback）模拟互联网公网服务
- RTA与RTB间通过静态路由互联
-
认证方式
- PPPoE拨号采用 CHAP认证（Challenge Handshake Authentication Protocol）
关键配置摘要
RTA（PPPoE服务器）配置
interface Virtual-Template1
ppp chap password cipher $c$3$b5yrhyVACttZ5ZMxqo9xPXQmDU7AgZv34A== // 配置密码
ppp chap user user // 配置账户
remote address pool vt1 // 配置地址池
ip address 10.0.1.1 255.255.255.0 // 配置虚拟地址
ip pool vt1 10.0.1.10 10.0.1.200 // 配置地址池
ip pool vt1 gateway 10.0.1.1 // 配置网关
interface GigabitEthernet0/1
pppoe-server bind virtual-template 1 // 绑定虚拟接口
ip route-static 8.8.8.8 32 10.0.0.2 // 配置静态路由
RTB（公网模拟设备）配置
interface LoopBack 0 // 模拟互联网服务
ip address 8.8.8.8 255.255.255.255
interface GigabitEthernet0/1 // 连接RTA的接口
ip address 10.0.0.2 255.255.255.0
ip route-static 10.0.1.0 24 10.0.0.1 // 回程路由指向RTA
Windows 10 客户端配置

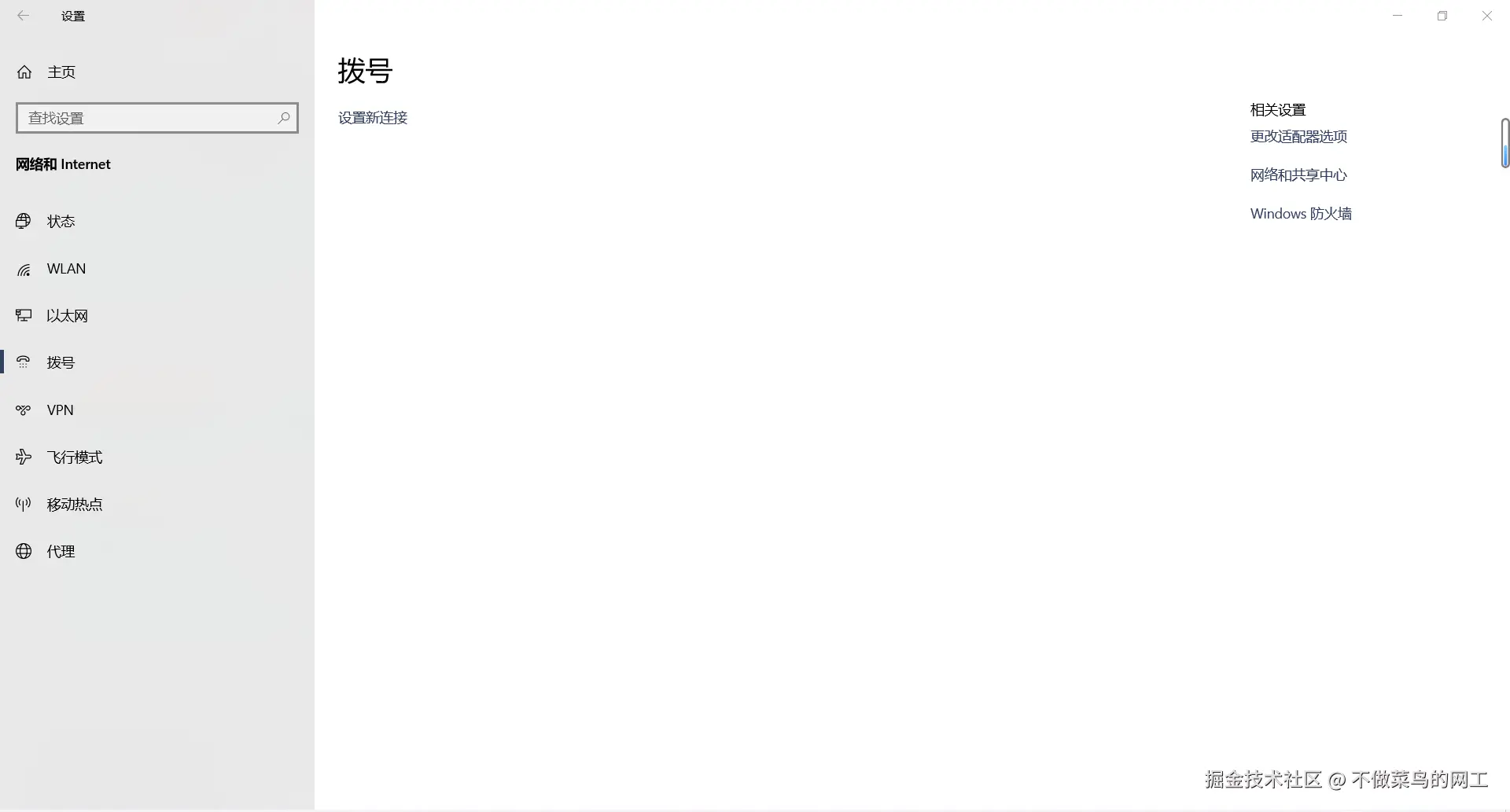

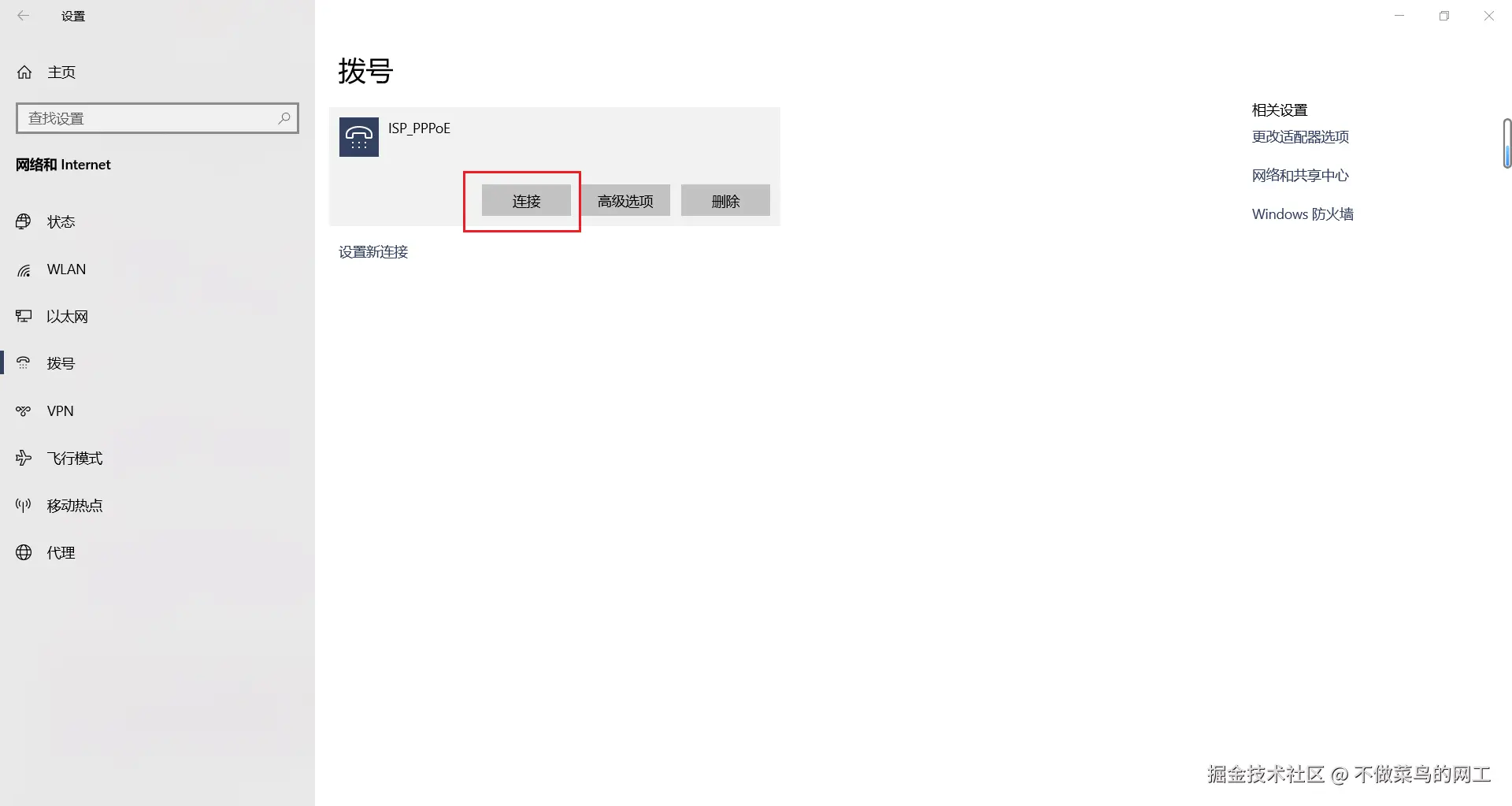

- 创建PPPoE拨号连接

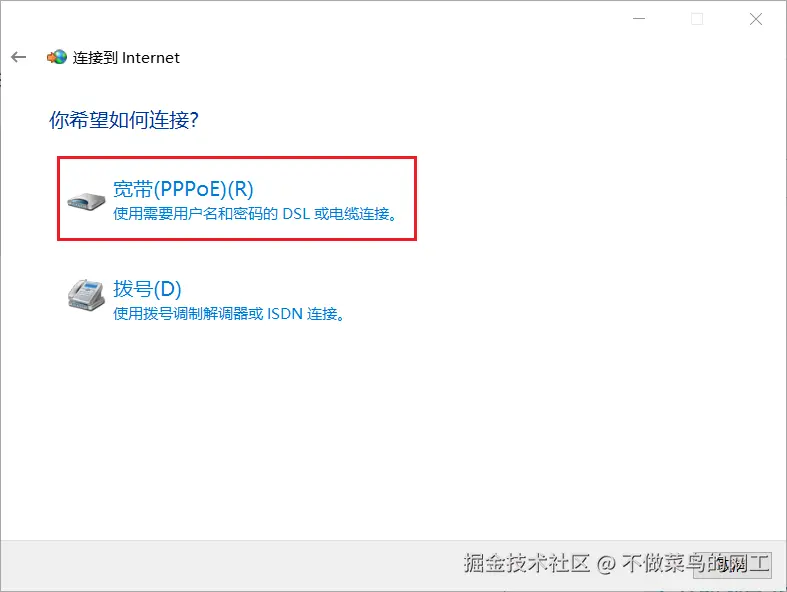

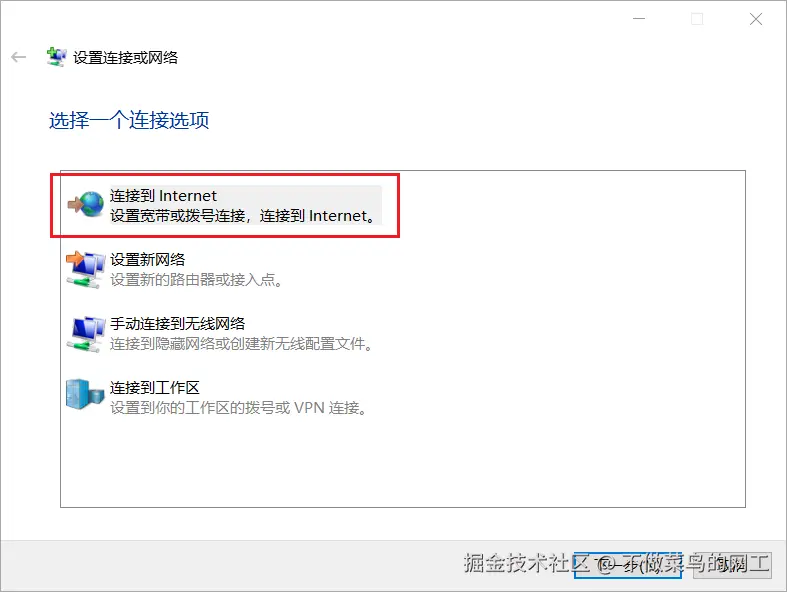

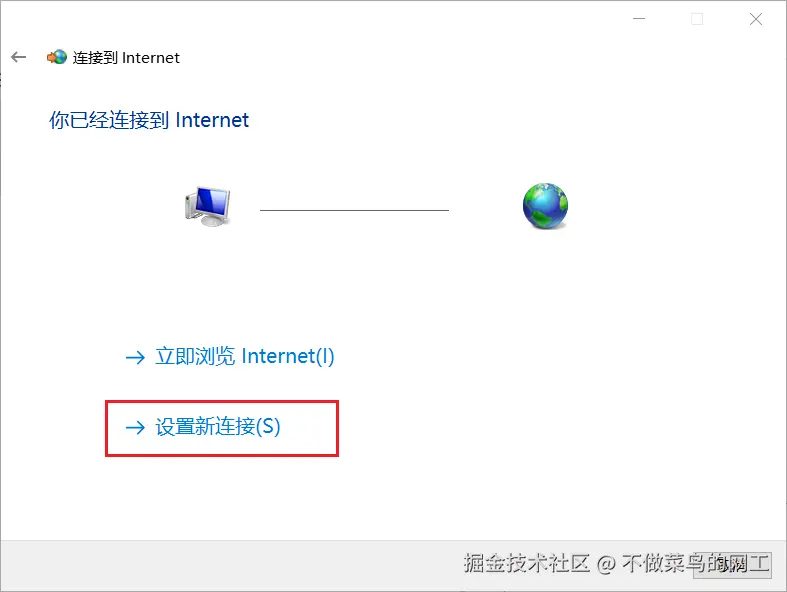

- 控制面板 → 网络和共享中心 → 设置新的连接 → 连接到Internet → 宽带(PPPoE)

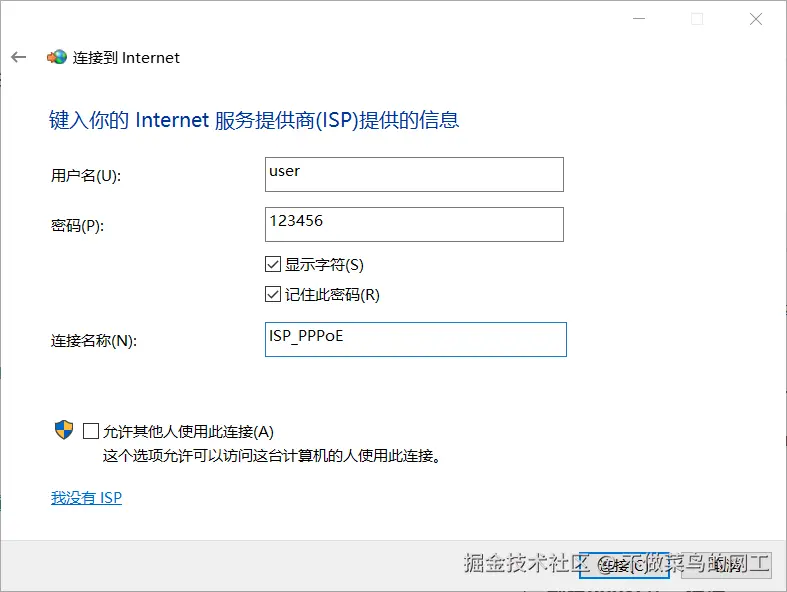

- 输入ISP提供的用户名/密码，勾选“记住此密码”
- 连接名称：
ISP_PPPoE
- 手动添加默认路由
# 删除原有默认路由（若存在） route delete 0.0.0.0 # 添加指向PPPoE接口的默认路由 route add 0.0.0.0 mask 0.0.0.0 10.0.1.1 metric 1
连通性验证

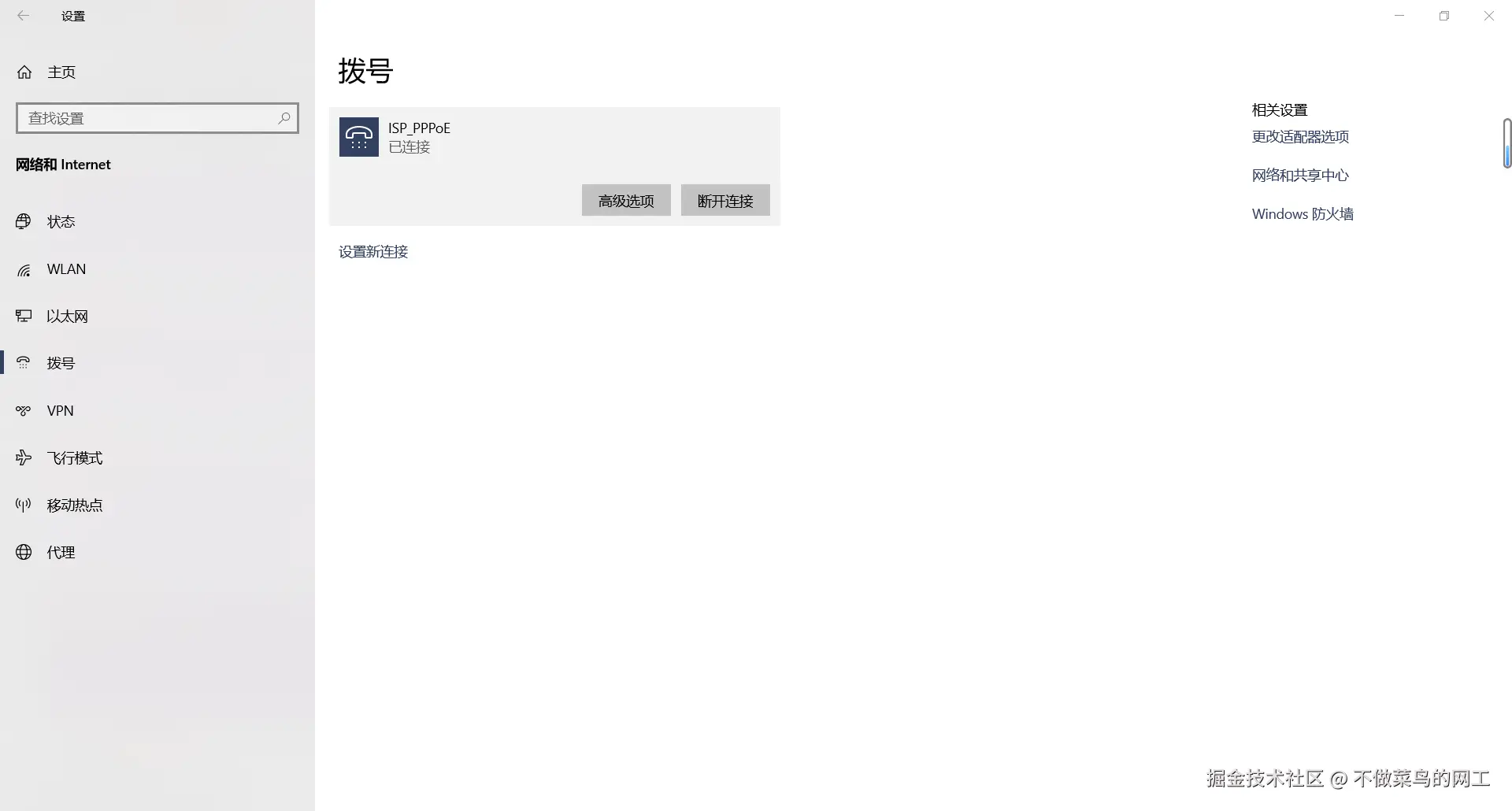

- Windows 10 拨号成功后获取地址（如
10.0.1.11） - 测试公网连通性：
ping -S 10.0.1.11 8.8.8.8 // 应收到RTB环回地址响应
关键点说明
| 组件 | 配置要点 |
|---|---|
| 认证方式 | CHAP协议（需用户名/密码） |
| 路由设计 | RTA→RTB：静态默认路由 |
| RTB→PPPoE网段：静态回程路由 | |
| 客户端路由 | 需手动添加0.0.0.0/0指向RTA |

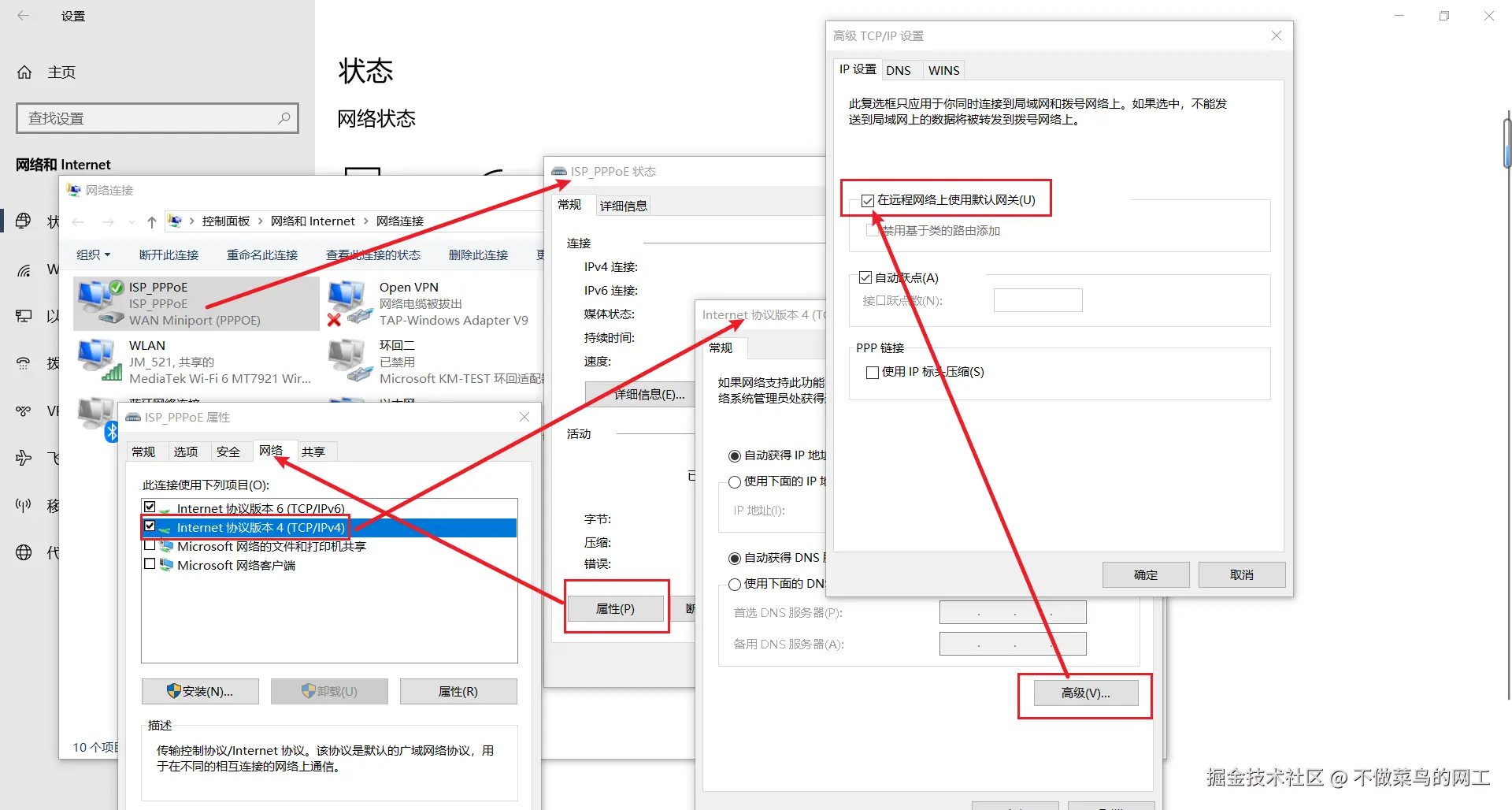

注意事项：Windows拨号成功后可能自动生成默认路由，若优先级低于其他接口（如以太网），需手动调整或删除冲突路由。
