HBase介绍

关系型与非关系型数据库

关系型数据库


关系型数据库最典型的数据结构是表，由二维表及其之间的联系所组成的一个数据组织

优点

  1. 易于维护：都是使用表结构，格式一致
  2. 使用方便：SQL语言通用，可用于复杂查询
  3. 复杂操作：支持SQL，可用于一个表以及多个表之间非常复杂的查询

缺点

  1. 读写性能比较差，尤其是海量数据的高效率读写
  2. 固定的表结构，灵活度稍欠
  3. 高并发读写需求，传统关系型数据库，硬盘IO是一个很大的瓶颈

非关系型数据库


非关系型数据库严格上不是一种数据库，应该是一种数据结构化存储方法的集合，可以是文档或键值对

优点

  1. 格式灵活：存储数据的格式可以是key/value形式、文档形式、图片形式等等，使用灵活，应用场景广泛，而关系型数据库则只支持基础类型
  2. 速度快：nosql可以使用硬盘或者随机存储器作为载体，而关系型数据库只能使用硬盘
  3. 高扩展性
  4. 成本低：nosql数据库部署简单，基本都是开源软件

缺点

  1. 不提供sql支持，学习和使用成本较高
  2. 无事务处理
  3. 数据结构相对复杂，复杂查询方面稍欠

NoSQL的全称是Not Only SQL，泛指非关系型数据库

HBase简介

当需要对大数据进行随机、实时的读写访问时，请使用Apache HBase™。这个项目的目标是在商用硬件集群上托管非常大的表——数十亿行×数百万列。Apache HBase是一个开源的、分布式的、多版本的、非关系型数据库，它模仿了Chang等人提出的谷歌的Bigtable:一个结构化数据的分布式存储系统。正如Bigtable利用了谷歌文件系统提供的分布式数据存储，Apache HBase在Hadoop和HDFS之上提供了类似Bigtable的功能（这是官网介绍）

HBase的全称是Hadoop Database，是一个高可靠性、高性能、面向列、可伸缩、实时读写的分布式NOSQL数据库。利用Hadoop HDFS作为其文件存储系统，利用Hadoop MapReduce来处理HBase中的海量数据，利用Zookeeper作为其分布式协调服务。主要用来存储非结构化、半结构化和结构化的松散数据（列式存储的 NoSQL 数据库）

HBase数据模型

逻辑上，HBase 的数据模型同关系型数据库很类似，数据存储在一张表中，有行有列。但从底层物理存储结构（Key-Value）来看，HBase 更像一个 Map

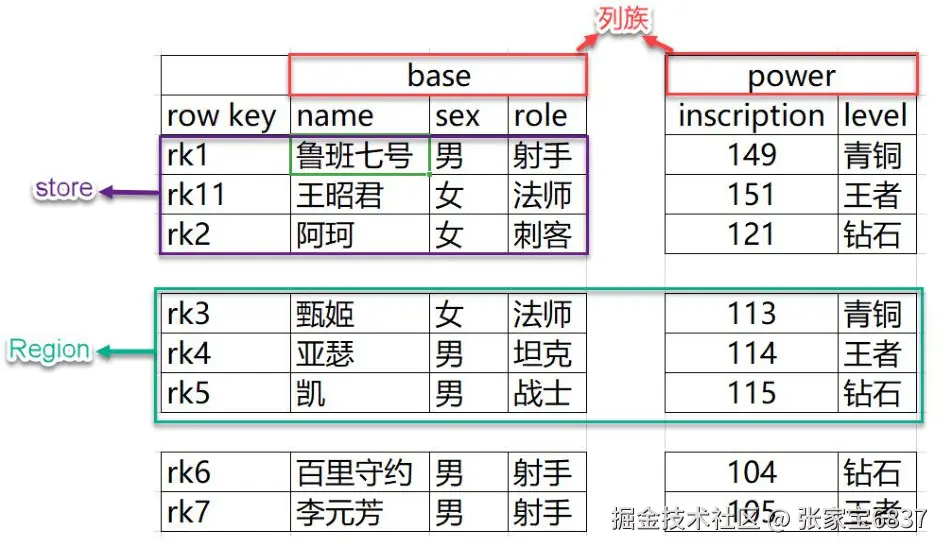

HBase的逻辑结构如下

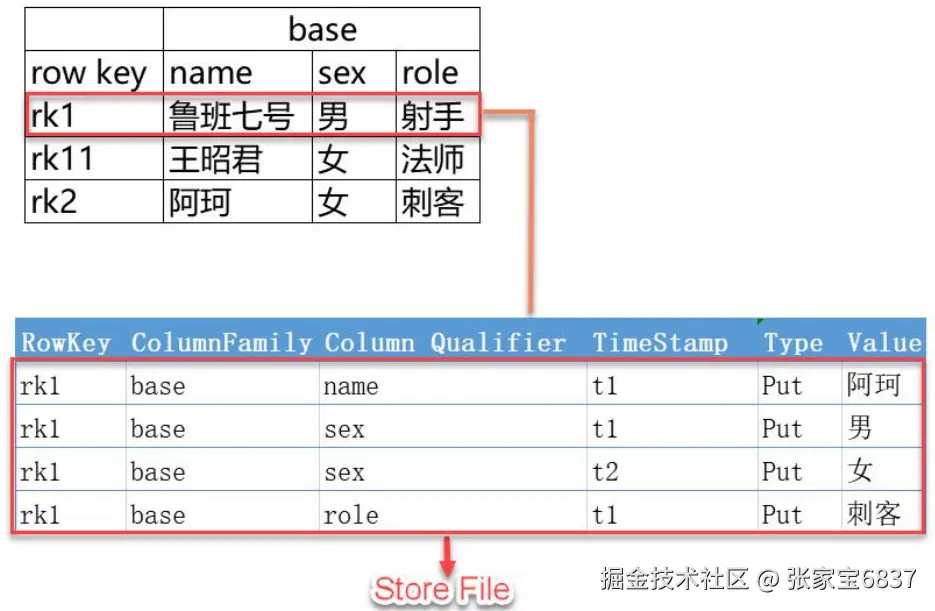

HBase的物理结构存储如下


NameSpace

命名空间，相当于关系型数据库中的 database，每个命名空间下有多个表。Hbase 默认自带的命名空间 hbase 和 default；hbase 中存放的是 HBase 内置的表，default 是用户默认使用的命名空间

Table(Region)

Table通过Region的方式存储数据，一个Table可以包含多个Region。类似关系型数据库的表，不同之处在于 HBase 定义表示只需要声明列族，不需要声明具体的列。列可以动态的按需要指定；HBase 更加适合字段经常变更的场景。开始创建表是一个表对应一个 region，当表增大到一定值时会被拆分为两个 region，然后随着表的增大会继续拆分 region

RowKey

  1. 决定一行数据，每行记录的唯一标识（上面图片中表示的是一行数据）
  2. 按照字典序排序（可以通过对rowkey的设计，使得经常查询的数据排在一起，这样读取时可以顺序读取，可以提高整个查询的效率）
  3. RowKey能存储最大64K字节数据（很大），一般使用时会使用10-100字节的数据，RowKey越短越好

Column Family & Qualifier

  1. HBase表中的每个列都归属于某个列族（Column Family 简称CF），列族是HBase的最小控制单元，列族必须作为表模式(schema)定义的一部分预先给出。如 create 'test', 'course'
  2. 列名以列族作为前缀，每个“列族”都可以有多个列成员(column)；如course:math, course:english, 新的列族成员（列）可以随后按需、动态加入
  3. 权限控制、存储以及调优都是在列族层面进行的
  4. HBase把同一列族里面的数据存储在同一目录下，由几个文件保存

Cell

  1. 某行中的某一列被称为 Cell（单元格），由行和列的坐标交叉决定
  2. 单元格是有版本的
  3. 单元格的内容是未解析的字节数组
    • 由{row key， column( =<family> +<qualifier>)， version}唯一确定的单元（qualifier是指列族中列的限定符）
    • cell中的数据是没有类型的，全部是字节数组形式存储

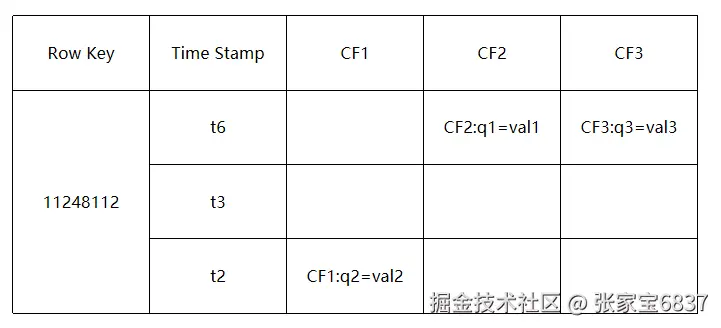

TimeStamp时间戳

  1. 在HBase中每个cell存储单元对同一份数据有多个版本，根据唯一的时间戳来区分每个版本之间的差异，不同版本的数据按照时间倒序排序，最新的数据版本排在最前面（这保证了每次取到的数据都是最新的，HBase中没有更新操作，只会put最新的数据）
  2. 时间戳的类型是 64位整型
  3. 时间戳可以由HBase(在数据写入时自动)赋值，此时间戳是精确到毫秒的当前系统时间
  4. 时间戳也可以由客户显式赋值，如果应用程序要避免数据版本冲突，就必须自己生成具有唯一性的时间戳

Row

HBase 表中的每行数据被称为 Row，由一个 RowKey 和多个 Column 组成，数据是按照 RowKey 的字典顺序存储的，并且查询时只能根据 RowKey 进行检索，所以 RowKey 的设计很关键

Column

列是由列族（Column Family）和列限定符（Column Qualifier）进行限定，例如：base:name,base:sex。建表示只需定义列族，而列限定符无需预先定义

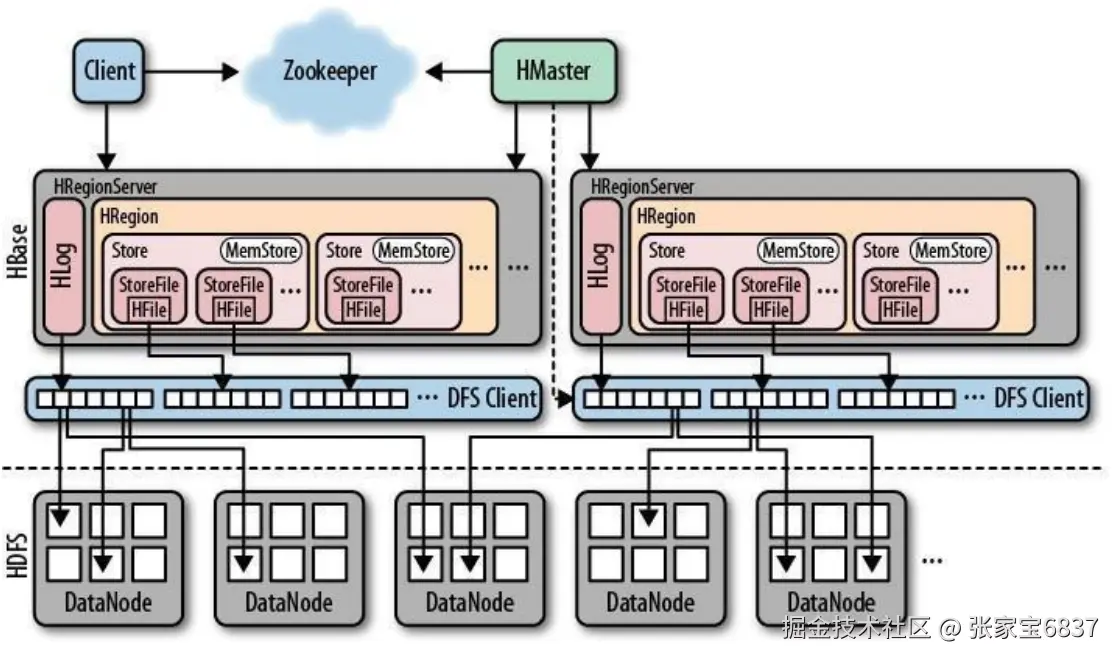

HBase架构


角色介绍

Client
  1. 包含访问HBase的接口并维护cache来加快对HBase的访问
  2. 客户端通过查询zookeeper中信息获取HBase集群信息
Zookeeper
  1. 保证任何时候，集群中只有一个活跃master
  2. 存储所有region的寻址入口（zk中存储了元数据表的元数据）
  3. 实时监控region server的上线和下线信息，并实时通知HMaster
  4. 存储HBase的schema和table元数据（只存储元数据表的元数据比较少，还有更多的数据表元数据是存储在hbase中的）
Master(HMaster)
  1. 为region server分配region
  2. 负责region server的负载均衡
  3. 发现失效的region server并重新分配其上的region
  4. 管理用户对table的增删改操作
RegionServer(HRegionServer)
  1. region server维护region，处理对这些region的IO请求
  2. region server负责切分在运行过程中变得过大的region
HLog(WAL Log)
  1. HLog文件就是一个普通的Hadoop Sequence File，Sequence File的Key是HLogKey对象，HLogKey中记录了写入数据的归属信息，除了table和region名字外，同时还包括sequence number和timestamp，timestamp是"写入时间"，sequence number的起始值为0，或者是最近一次存入文件系统中sequence number
  2. HLog SequeceFile的Value是HBase的KeyValue对象，即对应HFile中的KeyValue

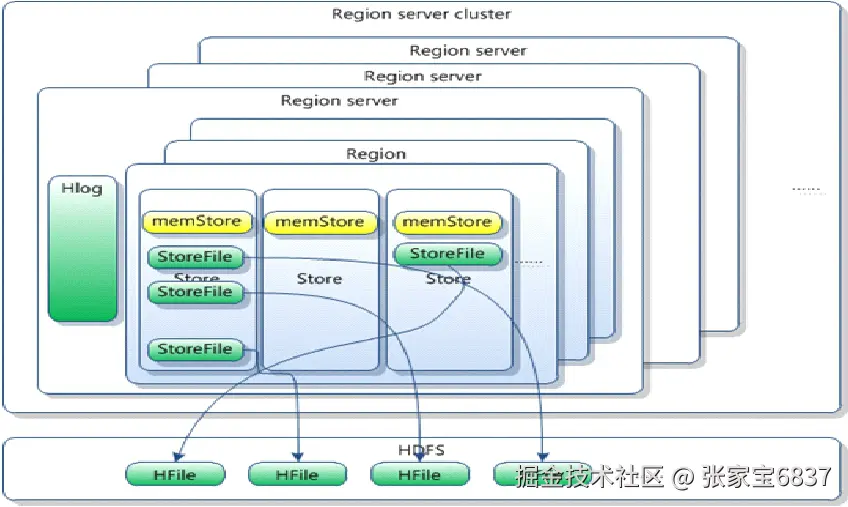

regionserver组件介绍

region
  1. HBase自动把表水平划分成多个区域(region)，每个region会保存一个表里某段连续的数据
  2. 每个表一开始只有一个region，随着数据不断插入表，region不断增大，当增大到一个阈值的时候，region就会等分成两个新的region（裂变）
  3. 当table中的行不断增多，就会有越来越多的region。这样一张完整的表被保存在多个Regionserver上

一个region对应一个表，一个表可以对应多个region

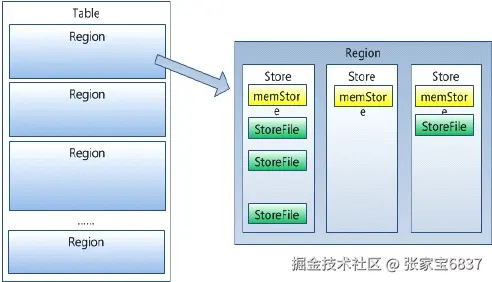

memstore与storefile
  1. 一个region由多个store组成，一个store对应一个CF（列族）
  2. store包括位于内存中的memstore和位于磁盘的storefile，写操作先写入memstore（因此hbase的写操作很快），当memstore中的数据达到某个阈值，regionserver会启动flashcache进程写入storefile，每次写入形成单独的一个storefile，storefile在hdfs中表现为hfile
  3. storefile是只读的，一旦创建后就不可以再修改，因此Hbase的更新其实是不断追加的操作。当一个store中storefile文件的数量增长到一定阈值后，系统会进行合并（minor、major compaction），在合并过程中会进行版本合并和删除工作（majar），将对同一个key的修改合并到一起，形成更大的storefile
  4. 当一个region所有storefile的大小和数量超过一定阈值后，会把当前的region分割为两个，并由master分配到相应的regionserver服务器，实现负载均衡
  5. 客户端检索数据，先在memstore找，找不到去blockcache找，找不到再找storefile

注意问题

  1. HRegion是HBase中分布式存储和负载均衡的最小单元。最小单元表示不同的HRegion可以分布在不同的HRegionServer上
  2. HRegion由一个或者多个store组成，每个store保存一个columns family
  3. 每个strore又由一个memStore和0至多个StoreFile组成，StoreFile以HFile格式保存在HDFS上



HBase读写流程

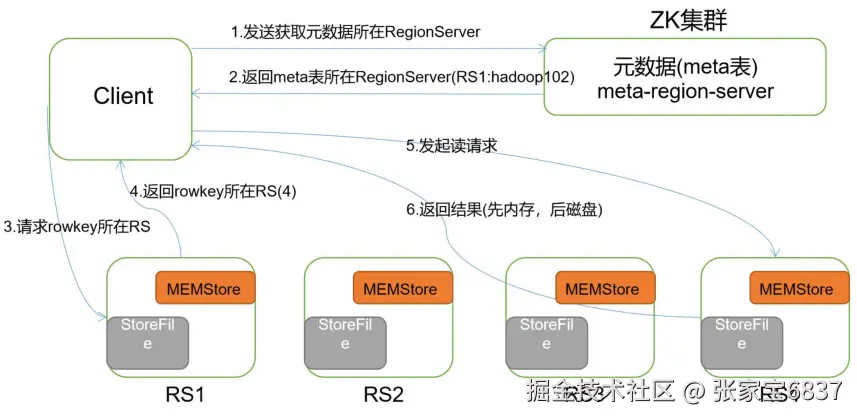

读流程


  1. 客户端从zookeeper中获取meta表所在的regionserver节点信息
  2. 客户端访问meta表所在的regionserver节点，获取到待操作的region所在的regionserver信息
  3. 客户端访问具体的region所在的regionserver，找到对应的region及store
  4. 首先从memstore中读取数据，如果读取到了那么直接将数据返回，如果没有，则去blockcache读取数据
  5. 如果blockcache中读取到数据，则直接返回数据给客户端，如果读取不到，则遍历storefile文件，查找数据
  6. 如果从storefile中读取不到数据，则返回客户端为空，如果读取到数据，那么需要将数据先缓存到blockcache中（方便下一次读取），然后再将数据返回给客户端
  7. blockcache是内存空间，如果缓存的数据比较多，满了之后会采用LRU策略，将比较老的数据进行删除，blockcache和storefile之间还会通过索引建立联系，当hbase中数据更新时，会实时更新索引，并将blockcache中的缓存更新，这样就不会造成缓存不一致

client首先从zookeeper找到meta表region的位置，然后读取meta表中的数据。而meta中又存储了用户表的region信息，根据namespace、表名和rowkey在meta表中找到读取数据对应的region信息。然后找到对应的RegionServer，查找对应的Region，先从内存中查找，找不到再到磁盘中查找

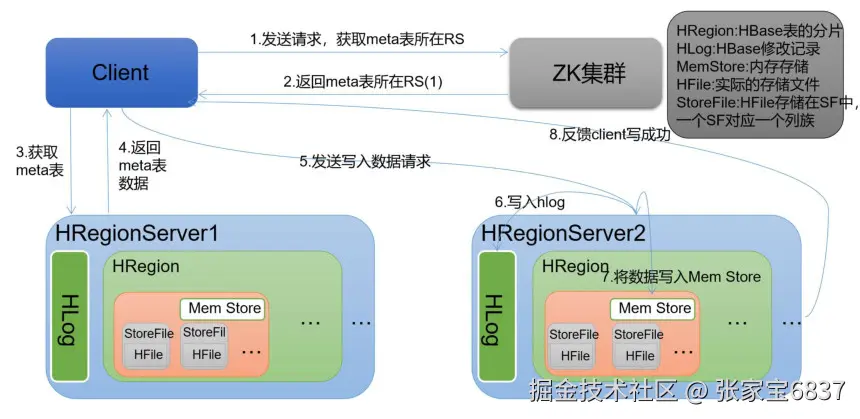

写流程


  1. 客户端从zookeeper中获取meta表所在的regionserver节点信息
  2. 客户端访问meta表所在的regionserver节点，获取到待操作的region所在的regionserver信息
  3. 客户端访问具体的region所在的regionserver，找到对应的region及store
  4. 开始写数据，写数据的时候会先向hlog（预写日志）中写一份数据（方便memstore中数据丢失后能够根据hlog恢复数据，向hlog中写数据的时候也是优先写入内存，后台会有一个线程定期（默认1s）异步刷写数据到hdfs，如果hlog的数据也写入失败，那么数据就会发生丢失）
  5. hlog写数据完成之后，会先将数据写入到memstore，memstore默认大小是64M，当memstore满了之后会进行统一的溢写操作，将memstore中的数据持久化到hdfs中（溢写之后，之前存储的memstore就会被删掉）
  6. 频繁的溢写会导致产生很多的小文件，因此会进行文件的合并，文件在合并的时候有两种方式，minor和major，minor表示小范围文件的合并，major表示将所有的storefile文件都合并成一个，具体详细的过程，后续会讲解

当memstore达到阈值后把数据刷到一个storefile文件，当多个storefile文件达到一定的大小或数量后，会触发compact合并操作，当compact后，逐渐形成越来越大的storefile。当一个region所有storefile的大小和数量超过一定阈值后，触发split操作，把当前HRegion Split成2个新的HRegion，老的HRegion会下线，新Split出的2个新HRegion会被HMaster分配到相应的HRegionServer上，使得原先1个HRegion的压力得以分流到2个HRegion上

写数据时都是先写内存，速度很快

HBase minor小合并和major大合并

当客户端向HBase中写入数据时，首先写入HLog和Memstore中，在一个Store中，当Memstore中的数据达到某个阈值，数据会写入磁盘形成一个新的数据存储文件（StoreFile），随着Memstore的刷写会生成很多StoreFile，当一个store中的storefile达到一定的阈值后，就会进行一次合并，将对同一个key的修改合并到一起，形成一个大的storefile

由于对表的更新是不断追加的，合并时，需要访问store中全部的storefile和memstore，将它们按rowkey进行合并，由于storefile和memstore都是经过排序的，并且storefile带有内存中索引，合并的过程还是比较快的

因为存储文件不可修改，HBase是无法通过移除某个键/值来简单的删除数据，而是对删除的数据做个删除标记，表明该数据已被删除，检索过程中，删除标记掩盖该数据，客户端读取不到该数据

随着memstore中数据不断刷写到磁盘中，会产生越来越多的storefile小文件，HBase内部通过将多个文件合并成一个较大的文件解决这一小文件问题，以上过程涉及两种合并

minor小合并

minor 合并负责合并Store中的多个storeFile文件，当StoreFile文件数量达到hbase.hstore.compaction.min 值（默认值为2）时，将会合并成一个StoreFile大文件。这种合并主要是将多个小文件重写为数量较少的大文件，减少存储文件数量，因为StoreFile的每个文件都是经过归类的，所以合并速度很快，主要受磁盘IO性能影响

major大合并

将一个region中的一个列簇(对应一个Store)的若干个经过minor合并后的大的StoreFile重写为一个新的StoreFile。而且major合并能扫描所有的键/值对，顺序重写全部数据，重写过程中会略过做了删除标记的数据

HBase目录表meta表

目录表hbase:meta作为HBase表存在，并从hbase shell的list(类似 show tables)命令中过滤掉，但实际上是一个表，就像任何其他表一样

hbase:meta 表（以前称为.META.），保有系统中所有 region 的列表。hbase:meta位置信息存储在 zookeeper 中，hbase:meta 表是所有查询的入口。表结构如下

key：
	region的key，结构为：[table],[region start key,end key],[region id]
values:
	info:regioninfo（当前region序列化的HRegionInfo实例）
	info:server（包含当前region的RegionServer的server:port）
	info:serverstartcode（包含当前region的RegionServer进程的开始时间）

当region正在拆分时，将创建另外两列，称为 info:splitA 和 info:splitB，这些列代表两个子 region， 这些列的值也是序列化的 HRegionInfo 实例。区域分割后，将删除此行

a,,endkey
a,startkey,endkey
a,startkey,

空值用于表示表开始和表结束。具有空开始键的 region 是表中的第一个 region。如果某个 region 同时具有空开始和空结束键，则它是表中唯一的 region
