1. RGB 格式
-
RGB888
- 每像素3字节，分别为R(红)、G(绿)、B(蓝)，每个通道8位(0-255)。
- 数据排列：R、G、B依次存储。
- 示例：像素(0, 0, 255)为纯蓝色。
- 分辨率为1920x1080的图片占用字节：1920 x 1080 x 3 = 6,220,800字节(约5.9MB)。
- 优点：色彩还原度高。
- 缺点：体积大，占用存储空间多。
-
RGBA8888
- 在RGB基础上增加Alpha通道(透明度)，共4字节。
- 数据排列：R、G、B、A。
2. YUV 格式
-
YUV原理
- Y：亮度(灰度)，U/V：色度(色差信号)。
- 优点：利用人眼对亮度敏感、色彩不敏感的特性，便于压缩。
-
YUV常见采样格式：
-
YUV444：Y、U、V每个像素各有一份（无压缩，最高质量）。
-
YUV422：每两个像素共用一份U和V，减少1/3色度数据，常用于视频采集。
-
YUV420：每四个像素共用一份U和V，节省一半空间，主流视频编码使用。
- 典型应用：视频编码（如H.264/H.265）、网络视频传输等。
- 分辨率为1920x1080的图片占用字节：1920 x 1080 x 1.5 = 3,110,400字节(约2.96MB)。
-
-
YUV420常见子格式：
- I420 (YU12) ：Y...U...V...
- YV12：Y...V...U...
- NV12：Y...UVUVUV...
- NV21：Y...VUVUVU...

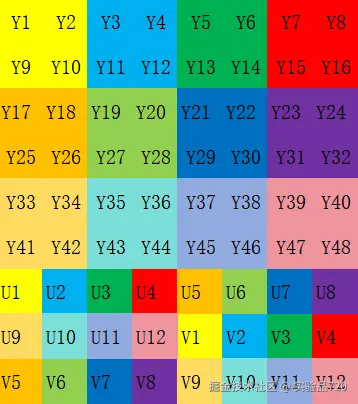

I420内存分布示意图 分辨率为 8x6 的图像，YUV的排布方式。
3.色域与色彩标准
YUV 与 RGB 不同，YUV 每个分量的取值范围由色彩标准（色域）决定。
常用色彩标准
- BT.601 标清（SD），适用于分辨率 720x576（PAL）、720x480（NTSC）等低于1280x720。
- BT.709 高清（HD），适用于分辨率 1280x720、1920x1080。
- BT.2020 超高清（UHD），适用于4K/8K及更高分辨率。
色彩范围
1. 全范围（Full Range）
- Y 分量（亮度） ：0 ~ 255
- U/V 分量（色度） ：0 ~ 255
2. 有限范围（Limited Range）
- Y 分量：16 ~ 235
- U/V 分量：16 ~ 240
- Full Range 常用于PC图像处理等场景。
- Limited Range 主要用于视频编码与电视、广播标准。
注：在 YUV 与 RGB 转换时，需注意色彩标准与范围的对应。若范围不一致，可能出现色偏或对比度不正常等问题。
以下是常用色域转换公式：
1. BT.601
YUV（Limited Range）→ RGB
C = Y - 16
D = U - 128
E = V - 128
R = 1.164 * C + 1.596 * E
G = 1.164 * C - 0.392 * D - 0.813 * E
B = 1.164 * C + 2.017 * D
RGB→ YUV（Limited Range）
Y = 0.257 * R + 0.504 * G + 0.098 * B + 16
U = -0.148 * R - 0.291 * G + 0.439 * B + 128
V = 0.439 * R - 0.368 * G - 0.071 * B + 128
YUV（Full Range）→ RGB
C = Y
D = U - 128
E = V - 128
R = C + 1.402 * E
G = C - 0.34414 * D - 0.71414 * E
B = C + 1.772 * D
RGB→ YUV（Full Range）
Y = 0.299 * R + 0.587 * G + 0.114 * B
U = -0.168736* R - 0.331264* G + 0.5 * B + 128
V = 0.5 * R - 0.418688* G - 0.081312* B + 128
2. BT.709
YUV（Limited Range）→ RGB
C = Y - 16
D = U - 128
E = V - 128
R = 1.164 * C + 1.793 * E
G = 1.164 * C - 0.213 * D - 0.534 * E
B = 1.164 * C + 2.115 * D
RGB → YUV（Limited Range）
Y = 0.183 * R + 0.614 * G + 0.062 * B + 16
U = -0.101 * R - 0.338 * G + 0.439 * B + 128
V = 0.439 * R - 0.399 * G - 0.040 * B + 128
YUV（Full Range）→ RGB
C = Y
D = U - 128
E = V - 128
R = C + 1.5748 * E
G = C - 0.1873 * D - 0.4681 * E
B = C + 1.8556 * D
RGB → YUV（Limited Range）
Y = 0.2126 * R + 0.7152 * G + 0.0722 * B
U = -0.11457 * R - 0.38543 * G + 0.5 * B + 128
V = 0.5 * R - 0.45415 * G - 0.04585 * B + 128
