[blockly]修改垃圾桶图标样式

前言

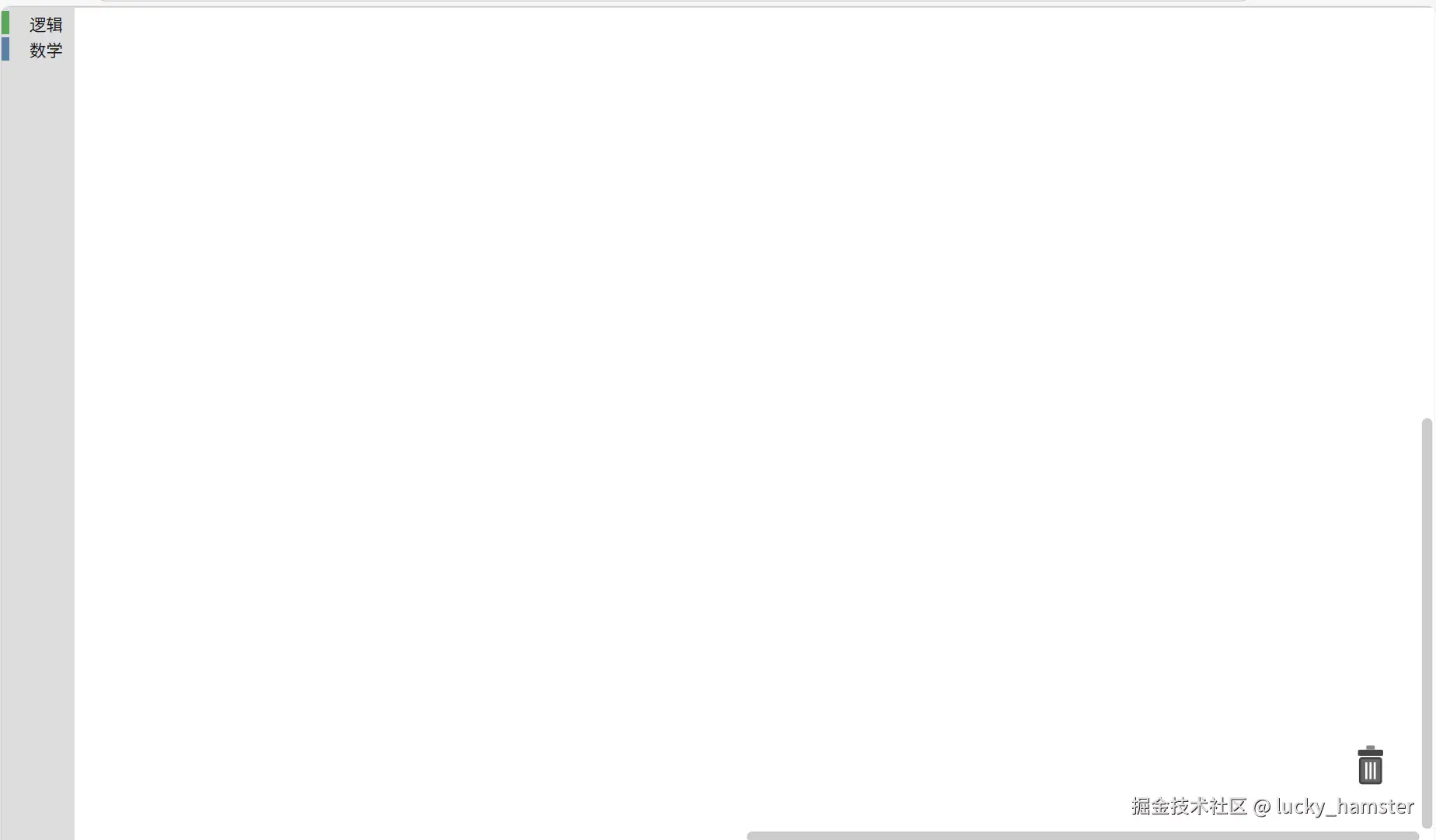

因为在网上没有找到太多相关的内容，所以自己整理了一篇文章 效果：

版本

blockly：12.1.0

操作

我们将用两个 SVG 文件替换 Blockly 默认垃圾桶的盖子和桶身图标： /public/icon/trashcan_lid.svg

/public/icon/trashcan_body.svg

你可以用自己的图标文件替换这两个路径。 只要放置你们能拿到的位置，都可以 主要核心的代码其实就是替换垃圾桶图标的那一段代码

// 替换 Blockly 的垃圾桶图标
Blockly.Trashcan.prototype.createDom = function () {
  this.svgGroup = Blockly.utils.dom.createSvgElement('g', { 'class': 'blocklyTrash' }, null);
  const scale = 0.5;

// 替换桶盖
  this.svgLid_ = Blockly.utils.dom.createSvgElement('image', {
    'href': 'icon/trashcan_lid.svg',
    'x': 0,
    'y': 0,
    'width': 80 * scale,
    'height': 30 * scale
  }, this.svgGroup);
// 替换桶身
  this.svgBody_ = Blockly.utils.dom.createSvgElement('image', {
    'href': 'icon/trashcan_body.svg',
    'x': 0,
    'y': 0, // y 要等于 lid 的高度，防止重叠
    'width': 80 * scale,
    'height': 80 * scale
  }, this.svgGroup);
  return this.svgGroup;
};

完整代码

<template>
  <div>
    <div ref="blocklyDiv" style="height: 800px; width: 100%; border: 1px solid #ccc;"></div>
  </div>
</template>

<script setup>
import { onMounted, ref } from 'vue'
import * as Blockly from 'blockly'
const blocklyDiv = ref()
const toolbox = {
  kind: 'categoryToolbox',
  contents: [
    {
      kind: 'category',
      name: '逻辑',
      colour: '#5CA65C',
      contents: [
        {
          kind: 'block',
          type: 'controls_if'
        },
        {
          kind: 'block',
          type: 'logic_compare'
        }
      ]
    },
    {
      kind: 'category',
      name: '数学',
      colour: '#5C81A6',
      contents: [
        {
          kind: 'block',
          type: 'math_number'
        },
        {
          kind: 'block',
          type: 'math_arithmetic'
        }
      ]
    }
  ]
}

// 替换 Blockly 的垃圾桶图标
Blockly.Trashcan.prototype.createDom = function () {
  this.svgGroup = Blockly.utils.dom.createSvgElement('g', { 'class': 'blocklyTrash' }, null);
  const scale = 0.5;

  this.svgLid_ = Blockly.utils.dom.createSvgElement('image', {
    'href': 'icon/trashcan_lid.svg',
    'x': 0,
    'y': 0,
    'width': 80 * scale,
    'height': 30 * scale
  }, this.svgGroup);

  this.svgBody_ = Blockly.utils.dom.createSvgElement('image', {
    'href': 'icon/trashcan_body.svg',
    'x': 0,
    'y': 0, // y 要等于 lid 的高度，防止重叠
    'width': 80 * scale,
    'height': 80 * scale
  }, this.svgGroup);
  return this.svgGroup;
};


// 4. 初始化 Blockly
onMounted(() => {
  Blockly.inject(blocklyDiv.value, {
    toolbox,
    trashcan: true,
  })
})
</script>
