当我们在浏览器地址栏敲下回车，短短几百毫秒内，屏幕上就魔术般地呈现出丰富的网页内容。这个看似简单的过程，背后藏着浏览器内核几十年来不断优化的复杂机制。作为前端开发者，只有深入理解从 URL 到像素的每一个环节，才能写出高性能的代码。本文将以 Chrome 浏览器为例，从底层原理到实际代码，全方位拆解网页渲染的完整流程。

一、URL 解析与网络请求

输入 URL 到浏览器发起请求的过程，像是给餐厅下单采购食材 —— 只有原料到位，厨师（渲染引擎）才能开始工作。这个阶段涉及 DNS 解析、TCP 连接、HTTP 交互等多个网络层操作，每一步都影响着网页加载的速度。

1. URL 的构成与解析

我们输入的 URL（Uniform Resource Locator）本质是资源的唯一地址，例如https://juejin.cn/user/2417207033471932包含三个核心部分：

  • 协议：https（加密的 HTTP 协议，基于 TLS/SSL）
  • 域名：juejin.cn（服务器的 "网络别名"）
  • 路径：/user/2417207033471932（资源在服务器上的位置）

浏览器首先会解析 URL，区分出协议、域名和路径。如果是相对路径（如./style.css），会结合当前页面的基础 URL 补全为绝对路径 —— 这一步由浏览器的 URL 解析器完成，遵循RFC 3986标准。

2. DNS 解析域名

域名只是方便人类记忆的标识，计算机之间通信需要 IP 地址（如119.3.246.xxx）。DNS（Domain Name System）解析就是 "域名→IP" 的翻译过程，类似查通讯录找电话号码：

  1. 浏览器先查本地 DNS 缓存（Chrome 可通过chrome://net-internals/#dns查看），如果最近访问过该域名，直接返回 IP；
  2. 缓存未命中则查操作系统 DNS 缓存（如 Windows 的ipconfig /displaydns）；
  3. 仍未找到则向本地 DNS 服务器（通常是运营商提供的，如 114.114.114.114）请求；
  4. 本地 DNS 服务器递归查询根域名服务器→顶级域名服务器（如.cn）→权威域名服务器，最终返回 IP。

为优化性能，DNS 解析支持预解析：浏览器会扫描 HTML 中的<link>、<img>等标签，提前解析可能用到的域名。我们可以通过<link rel="dns-prefetch" href="https://img.juejin.cn">手动触发预解析，减少后续请求的延迟。

3. TCP 三次握手建立可靠连接

拿到 IP 地址后，浏览器需要与服务器建立 TCP 连接（HTTPS 还需额外的 TLS 握手）。TCP 采用 "三次握手" 确保连接可靠：

  • 客户端发送SYN包（请求连接）；
  • 服务器返回SYN+ACK包（同意连接）；
  • 客户端发送ACK包（确认连接）。

为什么需要三次握手？这是为了防止 "已失效的连接请求报文段" 突然传到服务器，导致错误。例如客户端发出的第一个SYN因网络延迟滞留，超时后客户端重发并建立连接，若滞留的SYN随后到达，服务器会误以为是新请求，三次握手能避免这种情况。

4. HTTP 请求与响应获取网页内容

连接建立后，浏览器发送 HTTP 请求（以 GET 为例）：

GET /user/2417207033471932 HTTP/1.1
Host: juejin.cn
User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64) AppleWebKit/537.36...
Accept: text/html,application/xhtml+xml...
Cookie: ...

服务器处理后返回响应，包含状态码、响应头和响应体（HTML 内容）：

HTTP/1.1 200 OK
Content-Type: text/html; charset=utf-8
Content-Length: 12560
Cache-Control: max-age=3600
...

<!DOCTYPE html>
<html lang="zh-CN">
<head>...</head>
<body>...</body>
</html>

这里的Content-Type: text/html告诉浏览器："这是 HTML 文件，用 UTF-8 解码"。如果是 CSS 文件，会是text/css；JS 则是application/javascript。

二、HTML 解析与 DOM 树构建

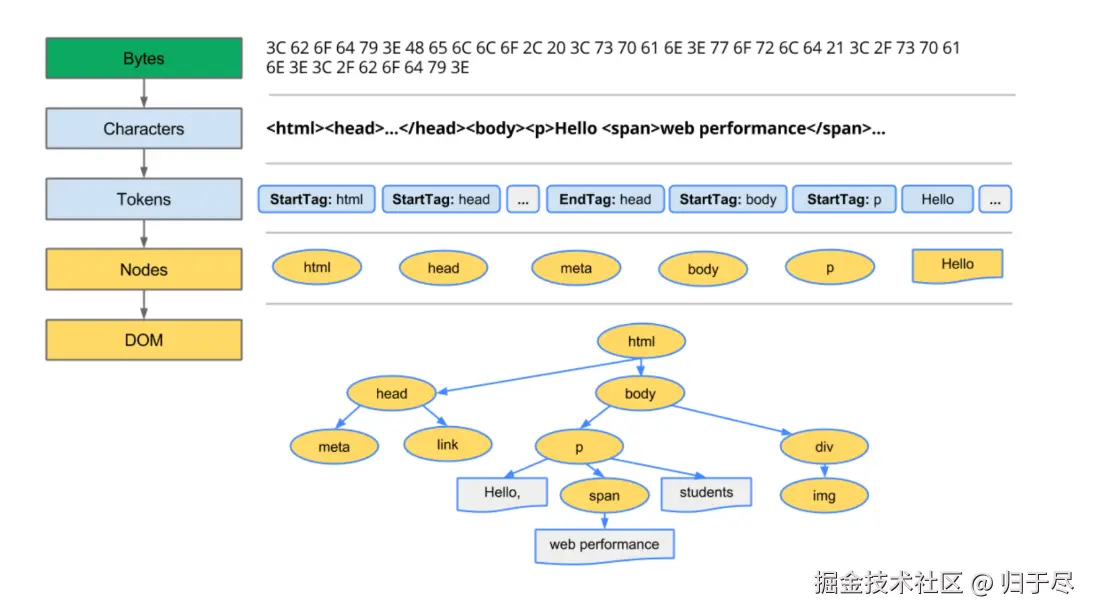

浏览器拿到 HTML 字节流后，第一步是将其转化为 DOM 树 —— 这是网页的基础骨架，所有后续渲染步骤都依赖它。这个过程看似简单，实则涉及编码转换、词法分析、语法分析等多个环节。

1. 字节→字符的解码过程

网络传输的是字节流（如0x68 0x74 0x6D 0x6C），浏览器需要先按Content-Type指定的编码（如 UTF-8）解码为字符（如<html>）。若响应头未指定编码，浏览器会：

  1. 检查 HTML 中的<meta charset="utf-8">；
  2. 尝试自动检测编码（通过字节序列特征推测）。

编码错误会导致 "乱码"，例如将 GBK 编码的 "汉字" 按 UTF-8 解码，会出现浣犲瓧等错误字符。这就是为什么我们必须在 HTML 头部明确指定编码的原因。

2. 字符→Token（词法分析）

解码后的字符流需要转化为有意义的 Token（标签、属性、文本等），这个过程叫词法分析（Lexical Analysis）。例如<div class="box">hello</div>会被拆分为：

  • StartTag: div, 属性: class="box"
  • Text: hello
  • EndTag: div

浏览器的 HTML 解析器是状态机驱动的，例如遇到<进入 "标签开始状态"，遇到>进入 "标签结束状态"。特殊情况如<script>标签，解析器会进入 "JS 解析状态"，此时 HTML 解析会暂停（因为 JS 可能通过document.write修改 DOM），这也是为什么建议<script>放<body>底部的原因之一。

3. Token→节点（语法分析）

Token 序列需要进一步转化为 DOM 节点，每个节点包含标签名、属性、子节点等信息。例如StartTag: div会创建一个HTMLDivElement对象，Text会创建Text节点。

解析过程中，浏览器会维护一个节点栈来处理嵌套关系：

  • 遇到开始标签（如<div>），创建节点并压入栈；
  • 遇到结束标签（如</div>），弹出栈顶节点，并将其作为当前栈顶节点的子节点；
  • 文本节点直接作为当前栈顶节点的子节点。

这个过程会生成一棵以document为根的 DOM 树，我们可以通过console.dir(document)在控制台查看其结构：

// 简化的DOM树结构
document = {
  documentElement: html, // <html>节点
  body: body, // <body>节点
  childNodes: [html]
};
html = {
  tagName: 'HTML',
  childNodes: [head, body]
};


4. HTML 解析的特殊性

HTML 不是严格的 XML（例如允许省略结束标签<p>），因此浏览器采用容错解析（Error-Tolerant Parsing），例如：

  • 自动补全缺失的结束标签（如<ul><li>1<li>2会补全</li></ul>）；
  • 忽略错误嵌套（如<p><div></p></div>会调整为<p></p><div></div>）。

这种容错性保证了网页在各种 "不标准" 代码下仍能运行，但也可能导致预期外的布局问题（如p标签内不能放div，会被自动拆分）。

三、CSS 解析与 CSSOM 树构建

有了 DOM 骨架，还需要 CSS 来定义样式。CSS 解析过程与 HTML 类似，但语法更严格，最终生成 CSSOM（CSS Object Model）树，用于后续计算每个节点的最终样式。

1. CSS 的来源与优先级

网页的 CSS 来源包括：

  1. 外部样式表（<link rel="stylesheet" href="style.css">）；
  2. 内部样式表（<style>标签内的 CSS）；
  3. 内联样式（style属性，如<div style="color: red">）；
  4. 用户代理样式（浏览器默认样式，如p { margin: 1em 0 }）。

不同来源的 CSS 优先级不同（从高到低）：

  • 内联样式（style属性）
  • !important声明
  • ID 选择器（#box）
  • 类 / 伪类 / 属性选择器（.box, :hover, [type="text"]）
  • 元素 / 伪元素选择器（div, ::before）
  • 继承的样式
  • 用户代理样式

优先级计算规则：每个选择器对应一个 "权重值"

  • ID选择器: 0,1,0,0
  • 类/伪类/属性: 0,0,1,0
  • 元素/伪元素: 0,0,0,1
  • 内联样式: 1,0,0,0

值高者优先；值相同则后定义的覆盖先定义的。

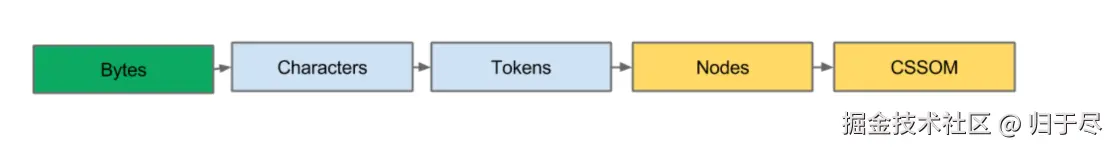

2. CSS 解析过程

CSS 解析也分为词法分析和语法分析：

  1. 词法分析：将 CSS 文本拆分为 Token（如selector { property: value; }中的选择器、属性、值）；
  2. 语法分析：将 Token 转化为 CSS 规则（CSSRule），每个规则包含选择器和声明块。

例如：

.box {
  width: 100px;
  color: red;
}

会被解析为：

CSSRule = {
  selectorText: ".box",
  style: CSSStyleDeclaration {
    width: "100px",
    color: "red"
  }
}

CSS 解析器是上下文无关文法解析器，比 HTML 解析器更严格，错误的 CSS（如width: 100px,多了逗号）会被直接忽略。


3. CSSOM 树的构建

CSSOM 树与 DOM 树结构类似，但每个节点存储的是该节点的所有 CSS 规则。例如body节点的 CSSOM 节点会包含所有匹配body的规则（如body { margin: 0 }、.container body { ... }等）。

构建 CSSOM 树时，浏览器会：

  1. 收集所有 CSS 规则；
  2. 对每个 DOM 节点，找出所有匹配的规则；
  3. 按优先级排序规则，计算最终生效的样式（样式计算）。

样式计算是耗时操作，因为选择器匹配需要遍历 DOM 和 CSSOM。例如div p:nth-child(2)这样的复杂选择器，匹配效率远低于.class-name。

四、RenderTree 构建

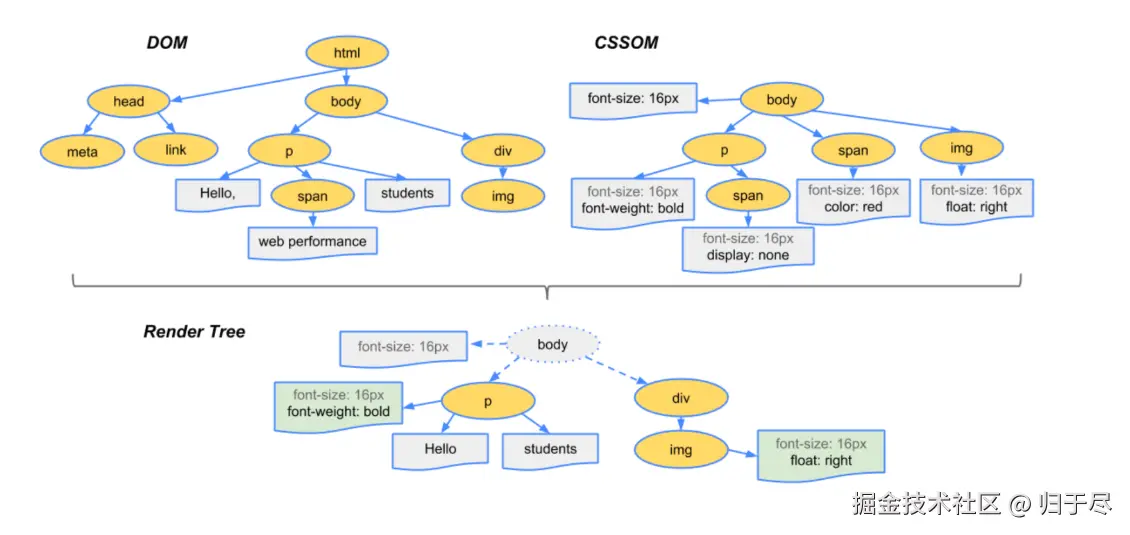

DOM 树描述结构，CSSOM 树描述样式，两者结合生成 RenderTree（渲染树）—— 只包含可见元素及其最终样式，是布局和绘制的基础。

1. RenderTree 与 DOM 树的区别

RenderTree 不是 DOM 树的简单复制，它有以下特点：

  • 忽略不可见元素：如display: none的元素（visibility: hidden会保留，因为它仍占据布局空间）；
  • 合并伪元素：如::before、::after会作为子节点加入；
  • 只包含渲染相关信息：每个节点包含样式、几何信息（后续布局阶段计算），不含 DOM 属性（如id、class）。

例如一个简单的 HTML：

<div style="display: none">隐藏</div>
<p>可见文本</p>

其 RenderTree 会包含p节点（带计算后的样式），但不包含div节点。

2. 构建过程

RenderTree 的构建步骤：

  1. 从 DOM 树的根节点开始遍历；
  2. 对每个节点，检查是否匹配 CSSOM 规则，计算最终样式；
  3. 若节点display: none，跳过该节点及其子节点；
  4. 否则，创建 RenderNode，并加入 RenderTree；
  5. 递归处理子节点。

这个过程可以理解为 "给 DOM 树穿衣服"，只有穿好衣服（计算完样式）的可见节点，才能进入下一步的布局阶段。


3. 关键 CSS 与阻塞渲染

CSS 是阻塞渲染的：浏览器必须等 CSSOM 构建完成，才能构建 RenderTree，进而进行布局和绘制。这就是为什么 "关键 CSS"（首屏必需的 CSS）应内联到<head>，而非外部引入 —— 减少网络请求时间，加速首屏渲染。

可以通过media属性标记非关键 CSS，使其不阻塞渲染：

<link rel="stylesheet" href="print.css" media="print"> <!-- 打印样式，不阻塞屏幕渲染 -->
<link rel="stylesheet" href="mobile.css" media="(max-width: 768px)"> <!-- 仅在匹配媒体查询时阻塞 -->

五、Layout

RenderTree 确定了 "谁可见" 和 "长什么样"，Layout（布局，也称 Reflow / 重排）则要计算 "每个元素占多大地方，放在哪里"—— 即几何信息（位置、尺寸）。

1. 盒模型与坐标系统

布局的基础是CSS 盒模型：每个元素的总宽度 = content width + padding + border + margin。浏览器需要根据盒模型计算每个元素的 "占用空间"。

坐标系统以视口左上角为原点，x 轴向右为正，y 轴向下为正。元素的位置通常用top、left（相对于包含块）或transform（相对于自身）描述。

2. 包含块

元素的布局不是孤立的，它的尺寸和位置受包含块影响。包含块通常是：

  • 根元素的包含块是视口（viewport）；
  • 非根元素的包含块是其最近的定位祖先（position: relative/absolute/fixed）的内容区；
  • 若没有定位祖先，则是父元素的内容区。

例如：

.parent {
  position: relative;
  width: 300px;
}
.child {
  position: absolute;
  left: 50px; /* 相对于.parent的左边缘偏移50px */
  width: 50%; /* 50% of .parent的width（300px → 150px） */
}

child的包含块是parent，因此其left和width都是相对于parent计算的。

3. 布局计算

布局阶段要解决的核心问题是：将相对单位（%、em、vw等）转化为绝对像素值，并确定每个元素的位置（x, y）和尺寸（width, height）。

以宽度计算为例，浏览器会：

  1. 处理width、min-width、max-width（优先级：min-width > max-width > width）；
  2. 计算内边距（padding）、边框（border）、外边距（margin）；
  3. 对于块级元素，若未设置width，则默认占满包含块宽度（width: auto）；
  4. 对于行内元素，宽度由内容决定（shrink-to-fit）。

复杂场景如浮动元素、Flex 布局，需要额外的算法：

  • 浮动元素：脱离文档流，但会影响周围元素（文字环绕）；
  • Flex 布局：根据flex-grow、flex-shrink、flex-basis分配空间。

布局计算是流式的：父元素的尺寸会影响子元素，子元素的尺寸也可能反作用于父元素（如内容撑开父元素），这也是布局耗时的原因之一。

六、分层与合成

现代浏览器为优化渲染性能，会将 RenderTree 拆分为多个图层（Layer），利用 GPU 进行合成，这是复杂动画流畅运行的关键。

1. 为什么需要分层？

没有分层的情况下，任何元素的变化（如移动一个按钮）都可能导致整个页面重排重绘，效率极低。分层后：

  • 每个图层独立渲染，某一图层变化不影响其他图层；
  • GPU 擅长图层合成（并行处理像素），比 CPU 快得多；
  • 图层可进行 3D 变换、透明度动画等，由 GPU 加速。

例如固定定位的导航栏、视频播放器、动画元素，通常会被分配到独立图层。

2. 图层创建的条件

浏览器自动创建图层的常见情况：

  • 根元素（<html>）；
  • position: fixed/absolute且z-index不为auto；
  • 有opacity < 1的元素；
  • 有transform且值不为none的元素；
  • 视频元素（<video>）；
  • Canvas 或 WebGL 绘制的元素；
  • 带有z-index且覆盖在其他图层之上的元素。

我们也可以通过 CSS 强制创建图层（需谨慎使用，过多图层会占用更多内存）：

.accelerate {
  will-change: transform; /* 告诉浏览器该元素可能会变换，提前准备图层 */
  transform: translateZ(0); /* 触发3D变换，强制创建图层 */
}

will-change是更推荐的方式，它会让浏览器提前优化，但过度使用（例如给所有元素添加）会适得其反，导致内存占用过高。

3. 图层的生命周期

一个完整的图层生命周期包括：

  1. 创建：满足分层条件时，浏览器为元素创建新图层；
  2. 布局：每个图层独立进行布局计算（若图层内元素尺寸变化）；
  3. 绘制：生成图层的位图（像素数据）；
  4. 合成：将所有图层按z-index顺序合并，输出到屏幕。

我们可以在 Chrome 开发者工具的Layers面板（More Tools → Layers）查看页面的图层分布，包括每个图层的大小、内存占用、绘制次数等信息。

4. 图层爆炸问题

虽然分层能提升性能，但图层数量过多（称为 "图层爆炸"）会导致：

  • 内存占用剧增：每个图层的位图需要占用内存（如一个 1920×1080 的图层约占用 8MB 内存）；
  • 合成开销增大：GPU 合成大量图层时，可能出现 "合成线程瓶颈"，导致动画卡顿。

例如列表中的每个项都设置transform: translateZ(0)，会创建大量图层，反而降低性能。解决方法是：

  • 避免给过多元素创建独立图层；
  • 及时清理不再需要的图层（如动画结束后移除will-change）；
  • 对于长列表，使用虚拟滚动（只渲染可视区域的元素）。

七、绘制

绘制是将图层的矢量描述（如 "画一个红色矩形，位置 (10,20)，大小 100×50"）转化为位图（像素数据）的过程，由渲染引擎的绘制模块完成。

1. 绘制的本质

绘制的核心是根据元素的样式和几何信息，在图层的位图上填充像素。例如一个background: red; width: 100px; height: 50px的元素，绘制过程就是在对应位置的 100×50 个像素点上填充红色（RGB 值#ff0000）。

复杂绘制包括：

  • 渐变（线性渐变、径向渐变）；
  • 阴影（box-shadow、text-shadow）；
  • 边框样式（dashed、dotted、圆角border-radius）；
  • 文本（涉及字体渲染、抗锯齿）。

这些操作都需要大量计算，例如阴影需要模糊算法，文本需要解析字体文件并计算每个字符的轮廓。

2. 绘制指令与绘制顺序

浏览器不会直接操作像素，而是生成绘制指令集（如 "绘制背景→绘制边框→绘制文本"），再由绘制引擎执行指令生成位图。

绘制顺序遵循 "painters algorithm"（画家算法）：先绘制底层元素，再绘制上层元素，确保上层元素覆盖下层元素。例如一个带背景的按钮：

  1. 绘制按钮背景（矩形填充）；
  2. 绘制按钮边框（线条）；
  3. 绘制按钮文本（字符轮廓填充）。

错误的绘制顺序会导致视觉错误（如文本被背景覆盖），因此浏览器会严格按 CSS 的z-index和元素层级确定绘制顺序。

3. 绘制区域与重绘优化

绘制是按区域进行的：当元素部分变化时（如文本修改），只需重绘变化的区域（脏区域），而非整个图层。例如修改段落中的某个词，浏览器会计算该词的包围盒（bounding box），只重绘这个小区域。

优化绘制性能的关键是减少绘制区域和复杂度：

  • 避免使用昂贵的绘制属性（如box-shadow: 0 0 20px rgba(0,0,0,0.5)会增加模糊计算）；
  • 将频繁变化的元素（如动画按钮）放入独立图层，避免影响其他区域；
  • 使用transform和opacity实现动画（仅触发合成，不触发绘制）。

八、合成

合成是渲染流程的最后一步，由浏览器的合成线程（与渲染主线程分离）负责，将所有图层按正确顺序合并为最终的屏幕图像。

1. 合成的工作流程

  1. 分块 ：合成线程将每个图层划分为 256×256 或 512×512 的小块（tiles），便于并行处理；
  2. 光栅化 ：将每个块的矢量指令转化为位图（像素数据）。这一步由 GPU 的光栅化线程池完成，速度极快；
  3. 指引生成 ：为每个块生成指引信息，包括在屏幕上的位置、变换（旋转、缩放等）；
  4. 图层合成：GPU 根据指引信息，将所有块按z-index顺序合成，输出到帧缓冲区（frame buffer）；
  5. 屏幕刷新：显示器从帧缓冲区读取数据，刷新屏幕（通常 60 次 / 秒，即每 16.6ms 一次）。

这个过程中，GPU 的并行计算能力被充分利用，尤其是光栅化和合成步骤，效率远高于 CPU。

2. 为什么transform动画更流畅？

transform和opacity是特殊的属性：它们的变化只影响合成阶段，不触发布局或绘制。例如：

/* 只触发合成，性能最优 */
.animated {
  transition: transform 0.3s;
}
.animated:hover {
  transform: translateX(100px);
}

而修改left属性会触发布局→绘制→合成，流程更长：

/* 触发布局+绘制+合成，性能较差 */
.animated {
  transition: left 0.3s;
  position: relative;
}
.animated:hover {
  left: 100px;
}

这就是为什么推荐用transform实现动画的核心原因 —— 跳过昂贵的布局和绘制步骤。

3. 合成线程与主线程的协作

合成线程与渲染主线程是并行工作的，但需要协作：

  • 主线程完成布局和绘制后，将图层信息提交给合成线程；
  • 合成线程完成合成后，通知主线程（通过requestAnimationFrame回调）；
  • 若主线程任务过重（如长时间 JS 计算），会阻塞图层信息提交，导致合成延迟（卡顿）。

这也是为什么要避免长任务（执行时间 > 50ms 的 JS）的原因 —— 会导致动画掉帧。

九、总结

从 URL 到像素，网页渲染经历了网络请求→HTML 解析→CSS 解析→RenderTree 构建→布局→绘制→合成七个核心阶段，每个阶段都由浏览器内核的不同模块协同完成。这个过程的本质是：将结构化的文本（HTML/CSS）转化为可视化的像素，同时通过分层、GPU 加速等机制优化性能。

浏览器的渲染机制是为 "快速呈现内容" 设计的，我们的代码应顺应这一机制，而非对抗它。当你不确定某段代码的性能影响时，打开 Chrome 开发者工具的 Performance 面板，录制并分析渲染过程 —— 数据会告诉你答案。

网页渲染的世界还有很多细节值得探索，例如字体渲染的抗锯齿算法、GPU 与 CPU 的内存交互、不同浏览器内核的差异等。但掌握本文的核心流程和优化原则，已足够应对多数的前端性能问题。希望这篇文章能帮助你从 "知其然" 走向 "知其所以然"，在前端开发的道路上走得更扎实。
