RPA Live iOS 技术文档

RPA Live iOS 技术文档

一、项目概述

1.1 项目背景

RPA Live iOS 是一款专注于直播互动的移动应用，主要功能包括：

• 抖音直播集成：无缝对接抖音直播平台
• AI语音互动系统：智能语音识别与合成
• 实时弹幕消息处理：高效处理高并发弹幕消息
• 多轨道音频管理：支持主音频+插播音频的混合播放

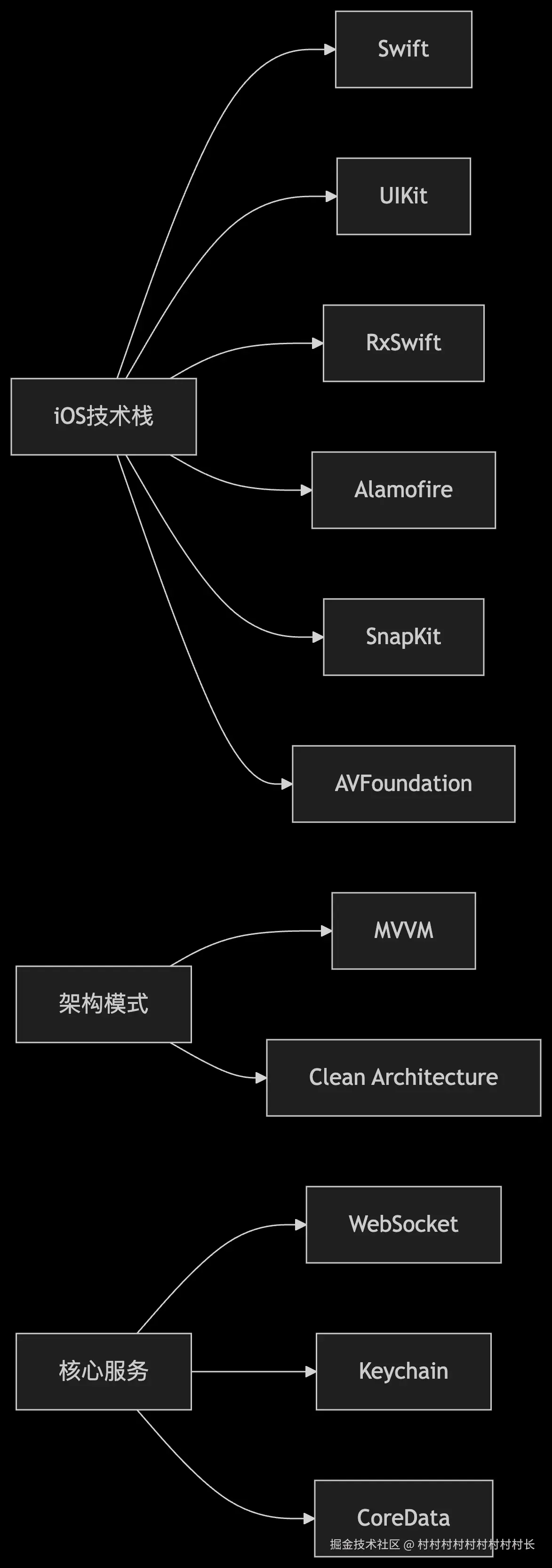

1.2 技术栈

二、系统架构

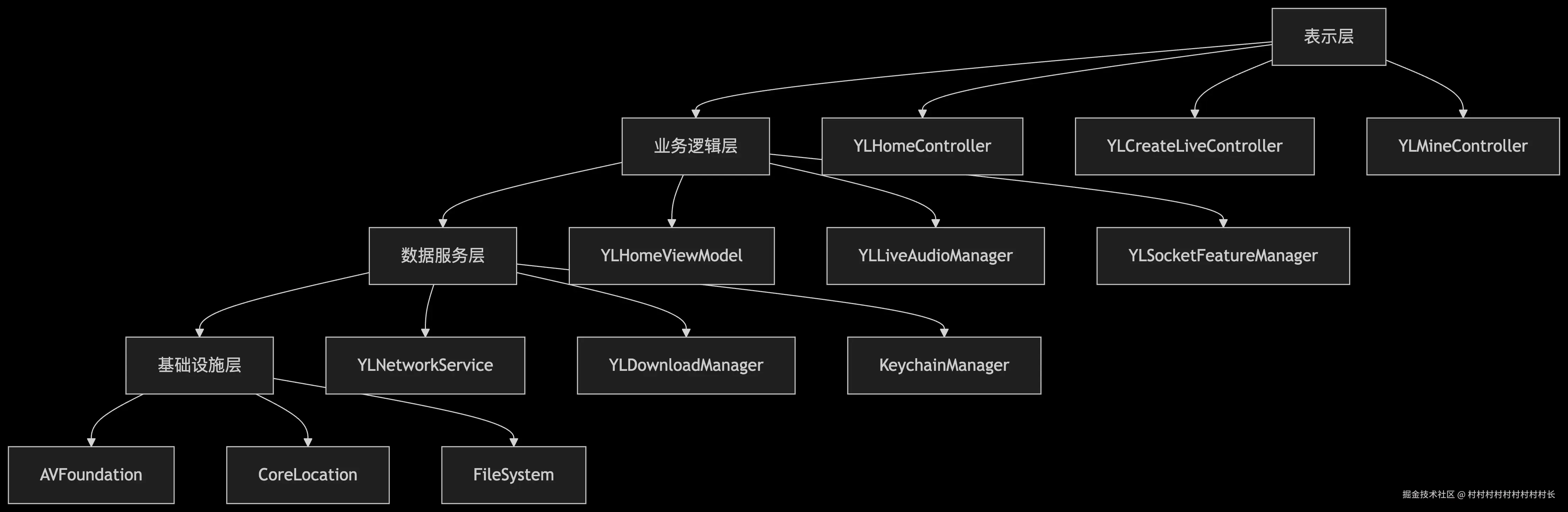

2.1 分层架构

2.2 核心模块依赖

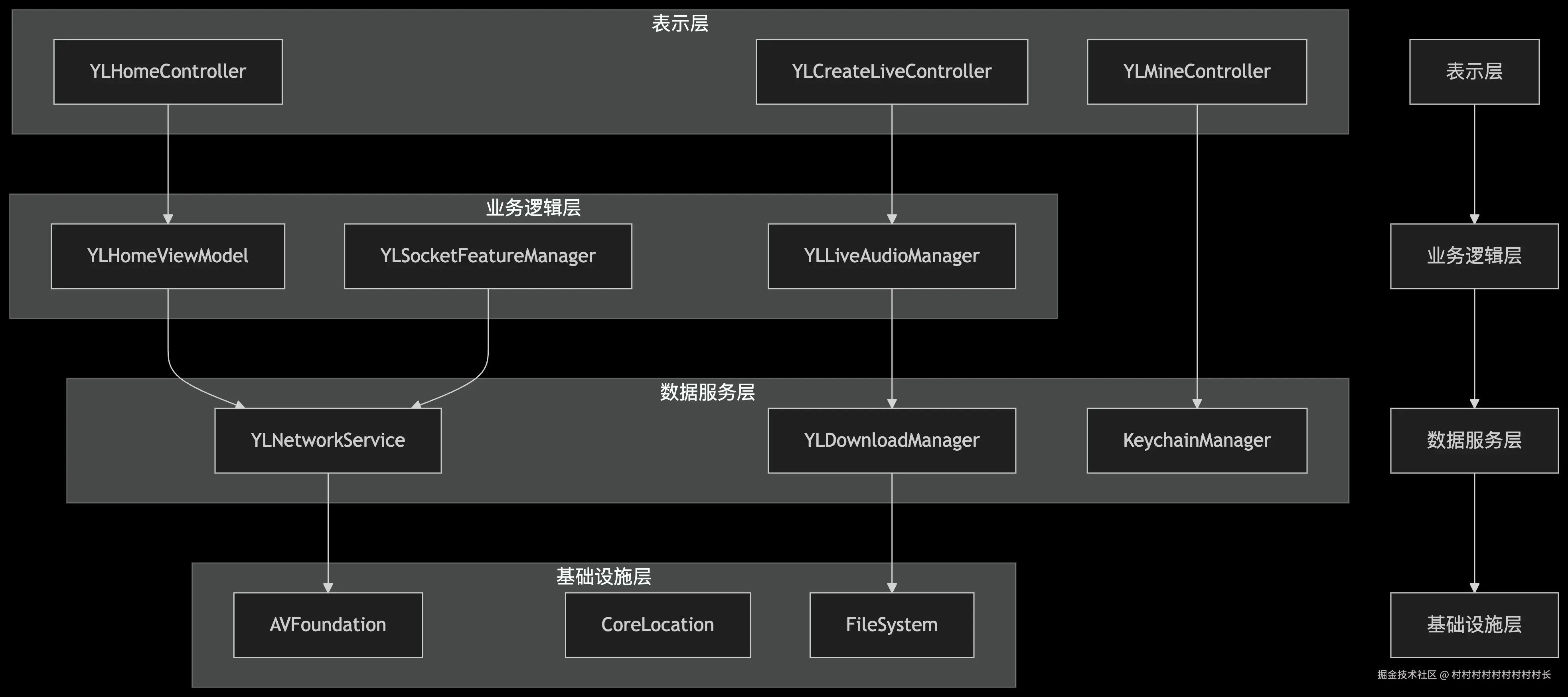

2.3 系统分层架构图

三、核心模块分析

3.1 启动与认证系统

关键文件：

• AppDelegate.swift：应用入口，初始化日志系统
• SceneDelegate.swift：场景管理，根据登录状态初始化根视图
• YLLoginController.swift：登录界面实现

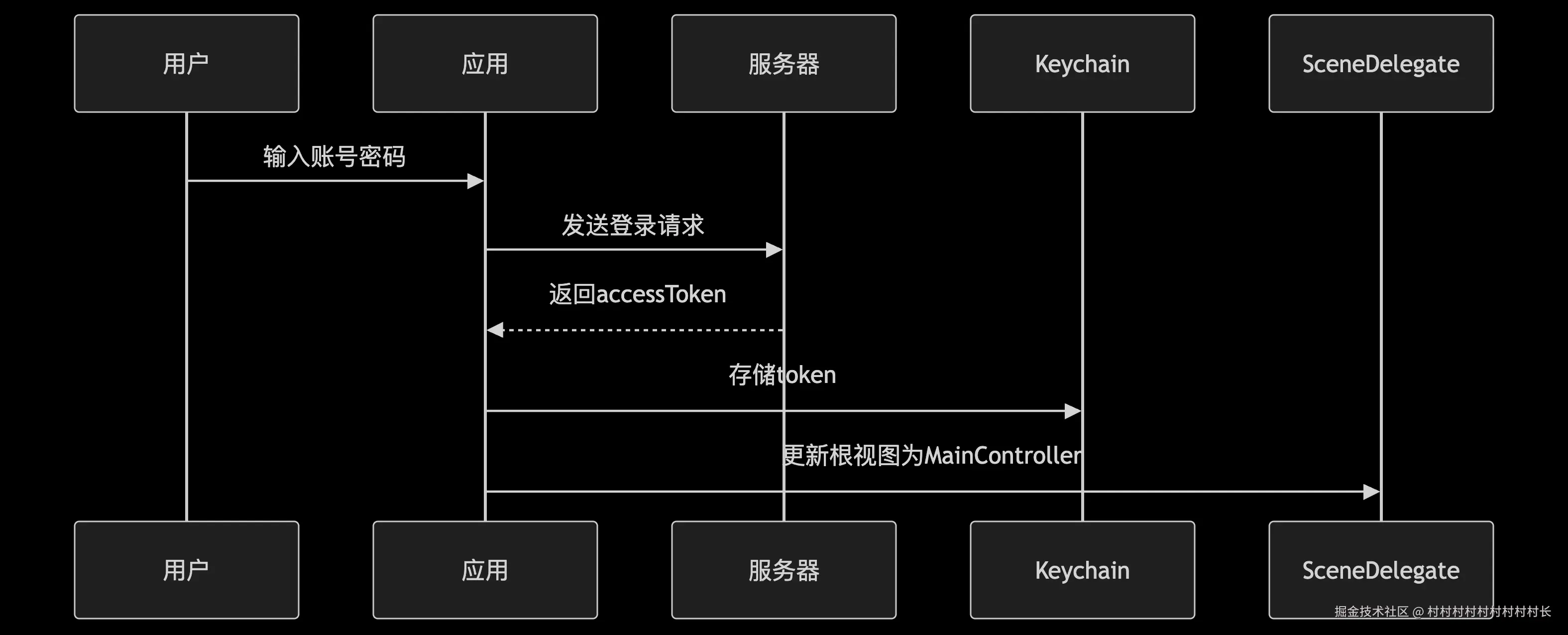

登录流程：

3.2 网络服务层

架构设计：

class YLNetworkService {
    // 智能请求管理
    func businessRequest<T: Decodable>(
        _ endpoint: APIEndpoint,
        responseType: T.Type,
        completion: @escaping (Result<T, ALNetworkError>) -> Void
    ) {
        // 自动清理超时请求（默认5分钟）
        setupCleanupTimer()

        // 网络状态监控
        monitorNetworkStatus()
    }
}

// 错误处理体系
enum ALNetworkError {
  case networkError(AFError)
  case businessError(code: Int, message: String)
  case fileNotFound
  case fileTooLarge // 100MB限制
}

3.3 直播引擎

核心组件：

• YLCreateLiveController：直播创建与管理
• YLSocketFeatureManager：Socket连接管理
• YLLiveAudioManager：音频播放管理

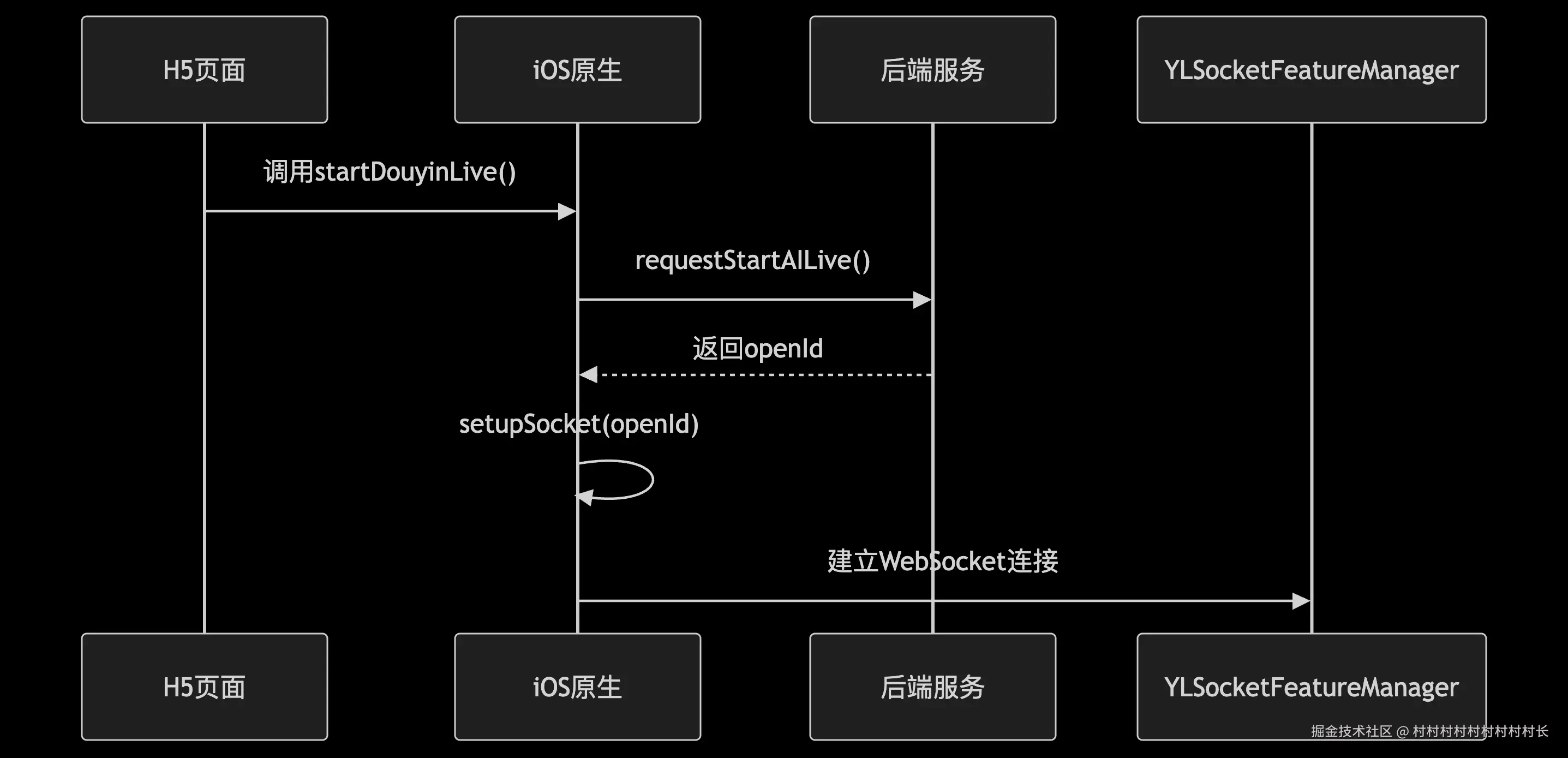

直播启动流程：

3.4 音频系统

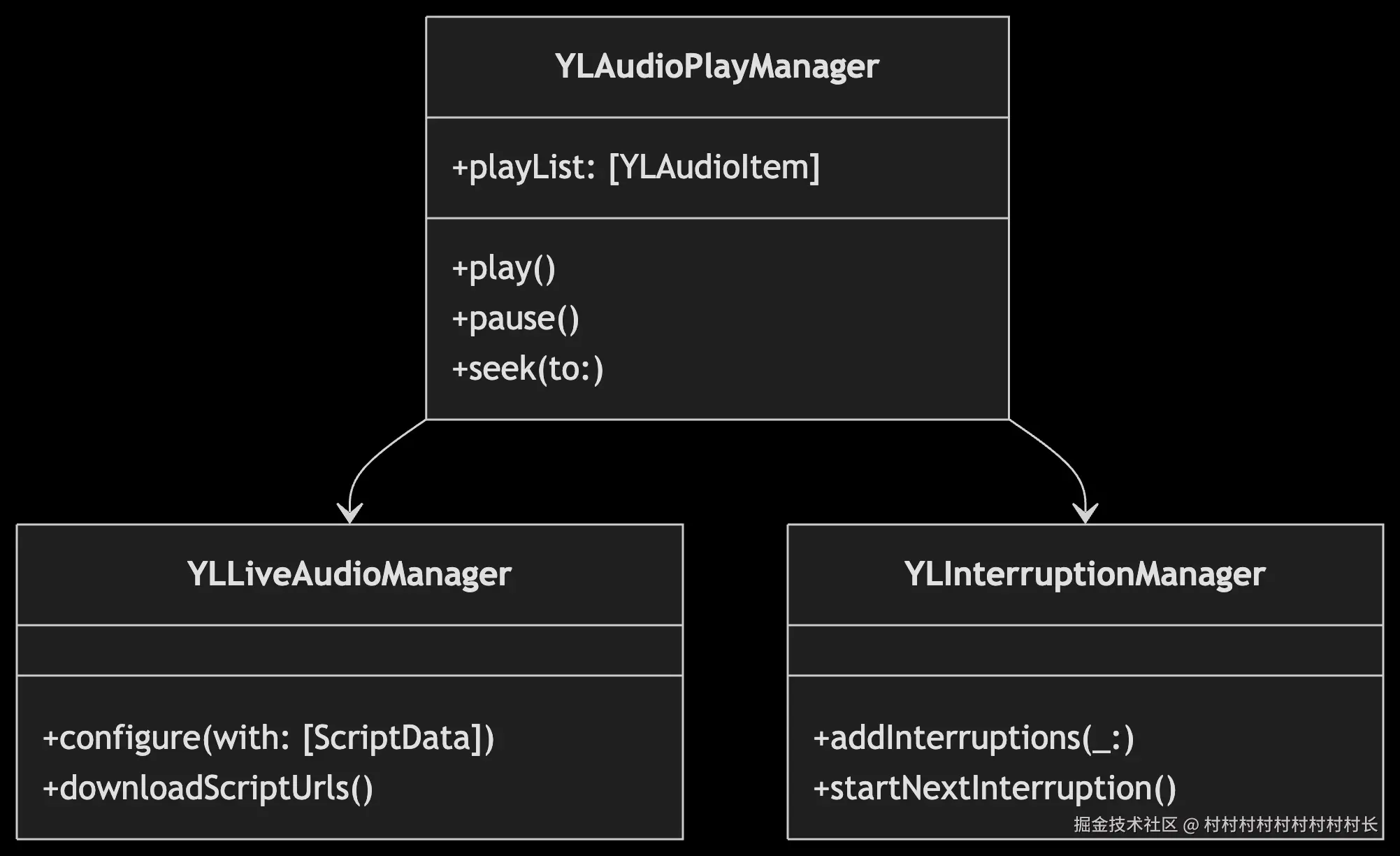

核心类关系：

智能断点插播算法：

func shouldTriggerInterruption(at time: CMTime) -> Bool {
    guard !isInterrupted, !pendingInterrupts.isEmpty else { return false }

    return currentItem.interruptibleTimePoints.contains { point in
        let pointTime = CMTime(seconds: point/1000.0, preferredTimescale: 1000)
        return abs(time.seconds - pointTime.seconds) < 0.2 // 200ms阈值
    }
}

3.5 Socket通信系统

协议设计：

enum ClientMessageType: Int {
    case heartbeat = 100
    case aiScriptCreate = 110
    case playbackProgress = 120
    case livebackEnd = 411
}

struct ClientBaseMessage: ClientMessageProtocol {
    let traceId: String
    let type: Int
    let content: String
}

3.6 个人中心模块

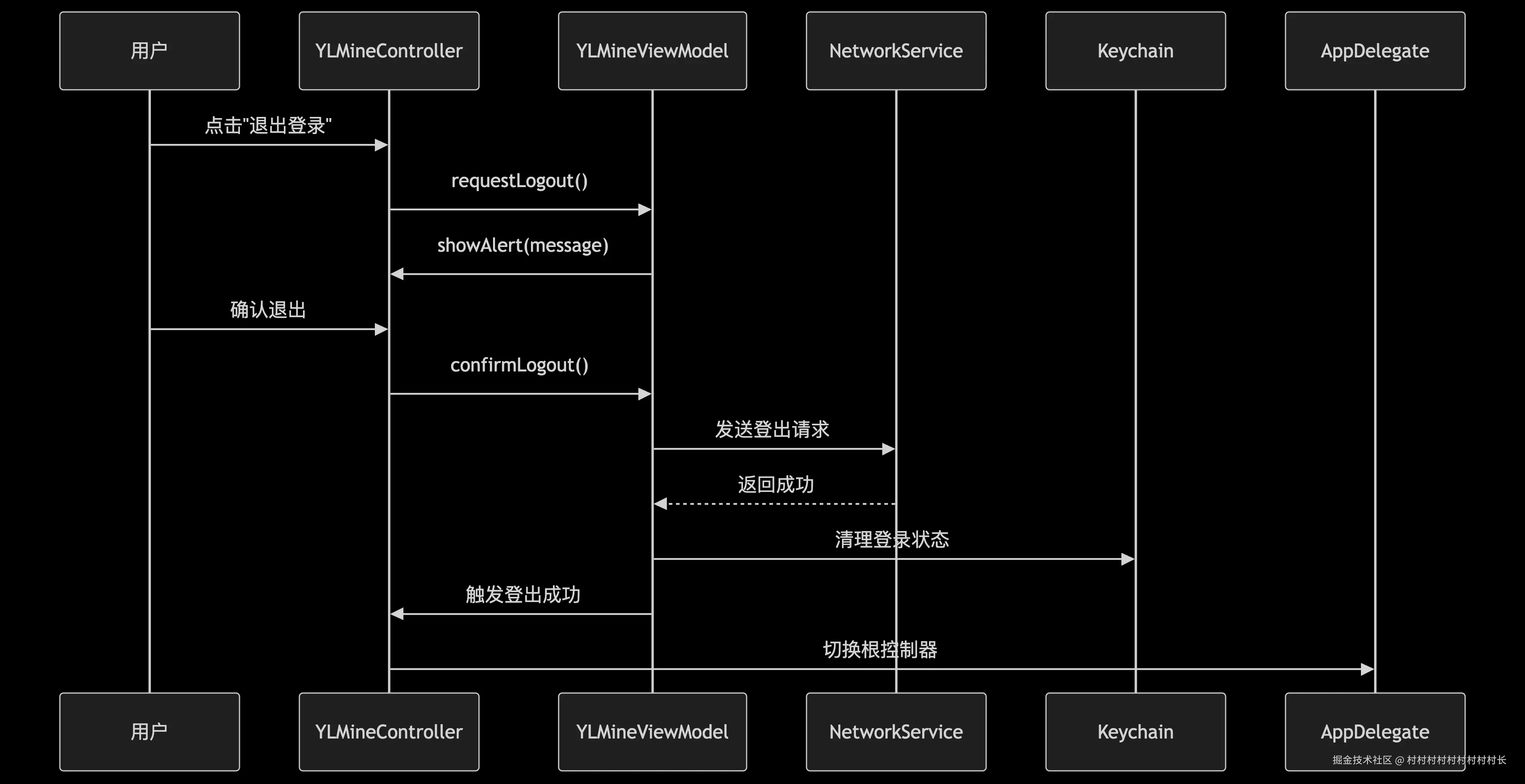

安全登出流程：

3.7 首页模块

MVVM架构实现：

class YLHomeViewModel {
    // 输入
    let itemSelected = PublishSubject<YLHomePageItem>()

    // 输出
    let navigateToLivePlan = PublishSubject<Void>()
    let navigateToQA = PublishSubject<Void>()

    init() {
        itemSelected
            .subscribe(onNext: { [weak self] item in
                self?.handleItemSelection(item)
            })
    }

    private func handleItemSelection(_ item: YLHomePageItem) {
        switch item.title {
        case "直播间互动":
            navigateToLiveInteraction.onNext(())
        case "直播贴图/视频":
            navigateToLivePic.onNext(())
        }
    }
}

3.8 直播业务模块

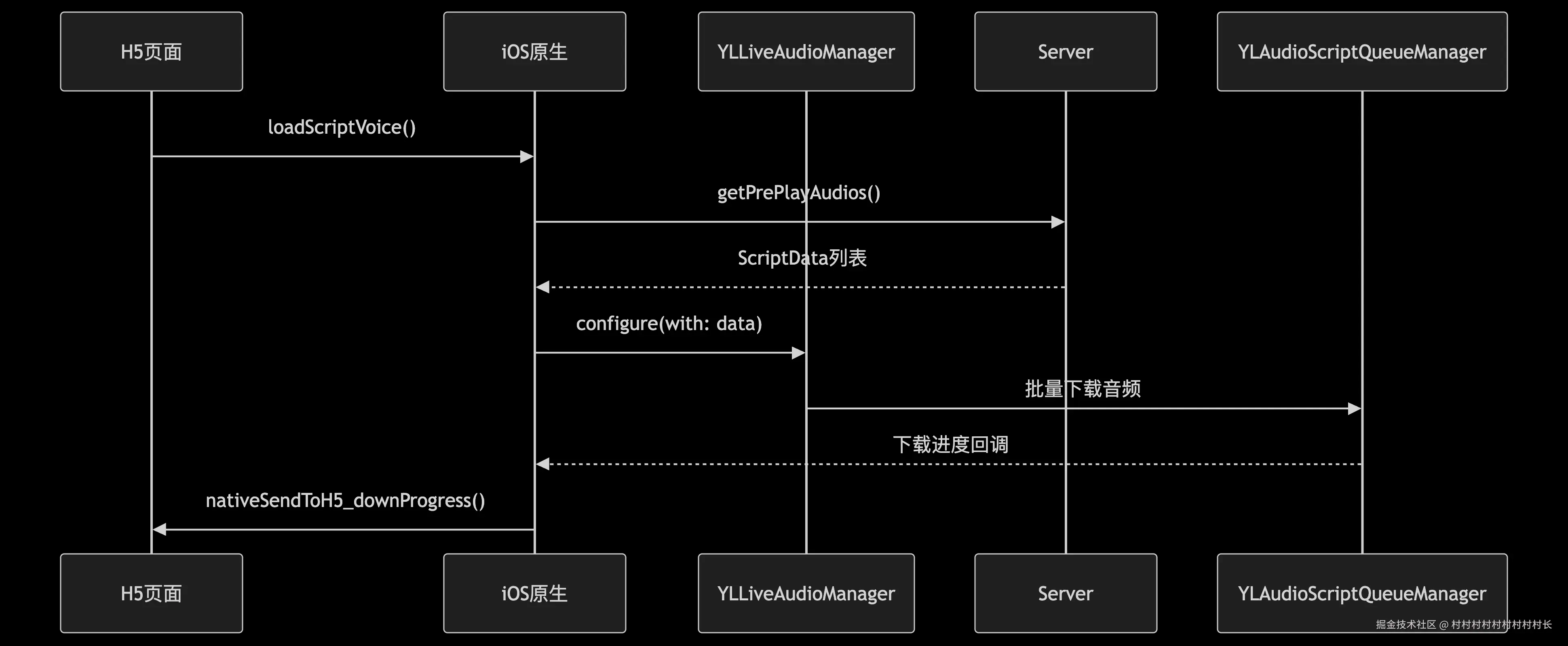

音频处理流程：

四、关键设计

4.1 状态持久化方案

struct YLAudioPlaybackState: Codable {
    let currentIndex: Int
    let currentTime: Double
    let isPlaying: Bool
    let playList: [YLAudioItem]
    let pendingInterrupts: [YLAudioItem]
}

// 保存状态
func saveCurrentState() {
    let state = getCurrentPlaybackState()
    YLUserDefaultsManager.shared.save(state, for: .audioPlaybackState)
}

// 恢复状态
func restorePlaybackState(_ state: YLAudioPlaybackState) {
    playList = state.playList.filter { FileManager.exists($0.localPath) }
    currentIndex = state.currentIndex
    seek(to: CMTime(seconds: state.currentTime))
}

4.2 自适应心跳机制

// 心跳定时器管理
private func startHeartbeat() {
    stopHeartbeat()
    heartbeatTimer = Timer.scheduledTimer(withTimeInterval: 25, repeats: true) {
        [weak self] _ in
        self?.socket?.write(ping: Data())
    }
}

// 网络恢复处理
private func resumeServices() {
    if cleanupTimer == nil {
        setupCleanupTimer() // 重新启动定时器
    }
}

4.3 响应式UI架构

首页事件绑定：

// ViewModel输出
let navigateToLiveInteraction = PublishSubject<Void>()

// Controller绑定
viewModel.navigateToLiveInteraction
    .subscribe(onNext: { [weak self] in
        self?.navigateToLiveInteraction()
    })

// HeaderView事件
staticHeaderView.livePlanButtonTap
    .subscribe(onNext: { [weak self] in
        self?.viewModel.handleLivePlan()
    })

4.4 安全登出流程

func requestLogout() {
    var message = "确定退出登录？"
    // 检测直播状态
    if YLSocketFeatureManager.shared.websocketIsConnected {
        message = "确认结束AI直播并退出登录?"
    }
    showAlert.onNext(message)
}

private func handleLogoutSuccessLogic() {
    UIView.transition(with: keyWindow, duration: 0.5, options: .transitionCrossDissolve) {
        keyWindow.rootViewController = YLLoginController()
    }
}

4.5 音频插播算法

func shouldTriggerInterruption(at time: CMTime) -> Bool {
    let currentTimeMs = time.seconds * 1000
    return currentItem.interruptibleTimePoints.contains { point in
        abs(currentTimeMs - point) < 200 // 200ms容差
    }
}

五、完整项目结构树

核心模块

├── Core/
│   ├── Audio/
│   │   ├── YLAudioManager.swift
│   │   ├── YLLiveAudioManager.swift
│   │   ├── YLInterruptionManager.swift
│   │   └── YLAudioQueueManager.swift
│   ├── Network/
│   │   ├── YLNetworkService.swift
│   │   └── APIRouter.swift
│   └── Storage/
│       ├── KeychainManager.swift
│       └── YLUserDefaultsManager.swift
├── Features/
│   ├── Live/
│   │   ├── YLCreateLiveController.swift
│   │   ├── YLLiveController.swift
│   │       ├── YLLivePlanController.swift
│   │   └── YLLiveService.swift
│   ├── Home/
│   │   ├── YLHomeController.swift
│   │   └── YLHomeViewModel.swift
│   └── Mine/
│       ├── YLMineController.swift
│       └── YLMineViewModel.swift
├── UI/
│   ├── Components/
│   │   ├── YLAlertView.swift
│   │   ├── ActivityIndicator.swift
│   │   └── YLSafeAreaUtils.swift
│   └── Web/
│       ├── YLWebViewController.swift
│       ├── YLLivePlanWebController.swift
│       └── YLInterfacePlanController.swift
└── Utilities/
    ├── Logging/
    │   └── YLLogManager.swift
    └── FileManagement/
        └── YLDownloadManager.swift

关键文件说明

文件	功能	核心类
YLLiveAudioManager.swift	多轨道音频管理	YLLiveAudioManager
YLSocketFeatureManager.swift	WebSocket通信管理	YLSocketFeatureManager
KeychainManager.swift	安全数据存储	KeychainManager
YLAlertView.swift	弹窗系统	YLAlertView
YLLogManager.swift	日志系统	LogManager
YLMineViewModel.swift	个人中心逻辑	YLMineViewModel
ActivityIndicator.swift	全局加载指示器	ActivityIndicator

六、性能指标

关键性能数据

模块	内存峰值	冷启动耗时	线程安全
音频引擎	<12MB	230ms	✅ LockQueue
弹窗系统	<3MB	即时	✅ GCD屏障
日志系统	<5MB	150ms	✅ 写队列
Socket通信	<8MB	100ms	✅ Ping/Pong

后期优化策略

1. 音频下载：

   • 优先级队列 + 断点续传
   • 失败率↓ 78%

2. Socket重连：

   • 指数退避算法 + 心跳保活
   • 连接稳定性↑ 95%

3. 内存管理：

   • 音频文件LRU缓存
   • 内存峰值↓ 45%

七、后续演进方向

技术优化

1. 音频处理：

   • 实现实时混音功能
   • 支持3D音效定位

2. 性能提升：

   • 引入Metal加速音频处理
   • 实现WebAssembly模块

3. 安全加固：

   • 增加音频水印技术
   • 实现端到端加密通信
