卡尔曼滤波（Kalman Filter）是一种高效的递归数学算法，用于从包含噪声的观测数据中动态估计系统的状态。它广泛应用于信号处理、导航、控制系统、机器人等领域。其核心思想是通过结合预测（系统模型）和更新（观测数据）来最小化估计误差的协方差。

一、状态空间模型

系统由 “状态方程” 和 “观测方程” 描述。

1. 状态方程（预测模型）

$x_k=F_kx_{k-1+B_ku_k+w_k}$

其中，

$x_k$ ：当前时刻的状态向量（需估计的量）。

$F_k$ ：状态转移矩阵（描述系统如何从 $x_{k-1}$ 演化到 $x_k$ ）。

$u_k$ ：控制输入（可选）。

$w_k$ ：过程噪声（假设为高斯白噪声，协方差为 $Q_k$ ）。

2. 观测方程（测量模型）

$z_k=H_kx_k+v_k$

其中，

$z_k$ ：观测向量。

$H_k$ ：观测矩阵（将状态映射到观测空间）。

$v_k$ ：观测噪声（高斯白噪声，协方差为 $R_k$ ）。

二、算法的两步过程：预测与更新

卡尔曼滤波通过预测和更新交替进行。

1. 预测（时间更新）

状态预测：根据上一时刻状态估计值，预测当前状态

$\hat x_{k}^{-}=F_k\hat x_{k-1}+B_ku_k$

误差协方差预测：更新预测状态的不确定性

$P_k^{-}=F_kP_{k-1}F_k^T+Q_k$

其中， $P_k^{-}$ 是先验误差协方差矩阵，表示预测的不确定性； $Q_k$ 为过程噪声协方差。

2. 更新（测量更新）

结合观测数据修正预测值：

(1)计算卡尔曼增益 $K_k$ （权衡预测与观测的权重）

$K_k=P_k^{-}H_k^T(H_kP_k^{-}H_k^T+R_k)^{-1}$

（注： $K_k$ 的值反映观测值对状态估计的修正程度：噪声越大，增益越小）

(2) 更新状态估计（结合预测值与观测值，得到最优估计）

$\hat x_k=\hat x_k^{-}+K_k(z_k-H_k\hat x_k^{-})$

其中， $z_k-H_k\hat x_k^{-}$ 为观测残差，体现预测与实际观测的偏差。

(3) 更新误差协方差（更新当前状态估计的不确定性）

$P_k=(I-K_kH_k)P_k^{-}$

其中， $I$ 为单位矩阵，更新后协方差矩阵反映估计精度的提升。

卡尔曼增益 $K_k$ 的设计使得后验误差协方差 $P_k$ 最小化，即估计值是最小均方误差（MMSE）意义下的最优估计。

三、关键假设

a. 线性系统模型（非线性需扩展卡尔曼滤波EKF或无迹卡尔曼滤波UKF）。

b. 过程噪声和观测噪声为高斯分布且互不相关。

c. 初始状态和协方差已知。

四、直观类比：以温度估计为例

预测阶段：根据昨日温度和天气模型，预测今日温度为 25℃，并知道该预测的误差范围（如 ±3℃）。

观测阶段：温度计显示 26℃，但已知温度计误差为 ±1℃。

卡尔曼滤波处理：

计算增益：考虑预测误差（3℃）和观测误差（1℃），增益更偏向观测值（如 0.75）；

状态更新：最终估计温度 = 25 + 0.75×(26-25)=25.75℃，误差范围缩小（如 ±0.5℃）。

五、Python示例

import matplotlib
matplotlib.use('TkAgg')

import numpy as np
import matplotlib.pyplot as plt

plt.rcParams['font.sans-serif']=['SimHei']  # 中文支持
plt.rcParams['axes.unicode_minus']=False  # 负号显示

def kalman_filter(data, initial_state, initial_covariance, process_variance, measurement_variance):
    """
    参数:
    data: 观测数据数组
    initial_state: 初始状态估计
    initial_covariance: 初始状态协方差
    process_variance: 过程噪声方差
    measurement_variance: 测量噪声方差

    返回:
    滤波后的状态估计数组
    """
    n = len(data)
    state_estimates = np.zeros(n)
    state_covariances = np.zeros(n)

    # 初始化
    state_estimates[0] = initial_state
    state_covariances[0] = initial_covariance

    for i in range(1, n):
        # 预测步骤
        predicted_state = state_estimates[i - 1]  # 假设状态转移为恒等变换
        predicted_covariance = state_covariances[i - 1] + process_variance

        # 更新步骤
        kalman_gain = predicted_covariance / (predicted_covariance + measurement_variance)
        state_estimates[i] = predicted_state + kalman_gain * (data[i] - predicted_state)
        state_covariances[i] = (1 - kalman_gain) * predicted_covariance

    return state_estimates

# 生成模拟数据
np.random.seed(42)
true_values = np.linspace(0, 10, 100)  # 真实信号
measurements = true_values + np.random.normal(0, 1, 100)  # 带噪声的观测

# 应用卡尔曼滤波
filtered = kalman_filter(
    data=measurements,
    initial_state=0,
    initial_covariance=1,
    process_variance=0.01,
    measurement_variance=1
)

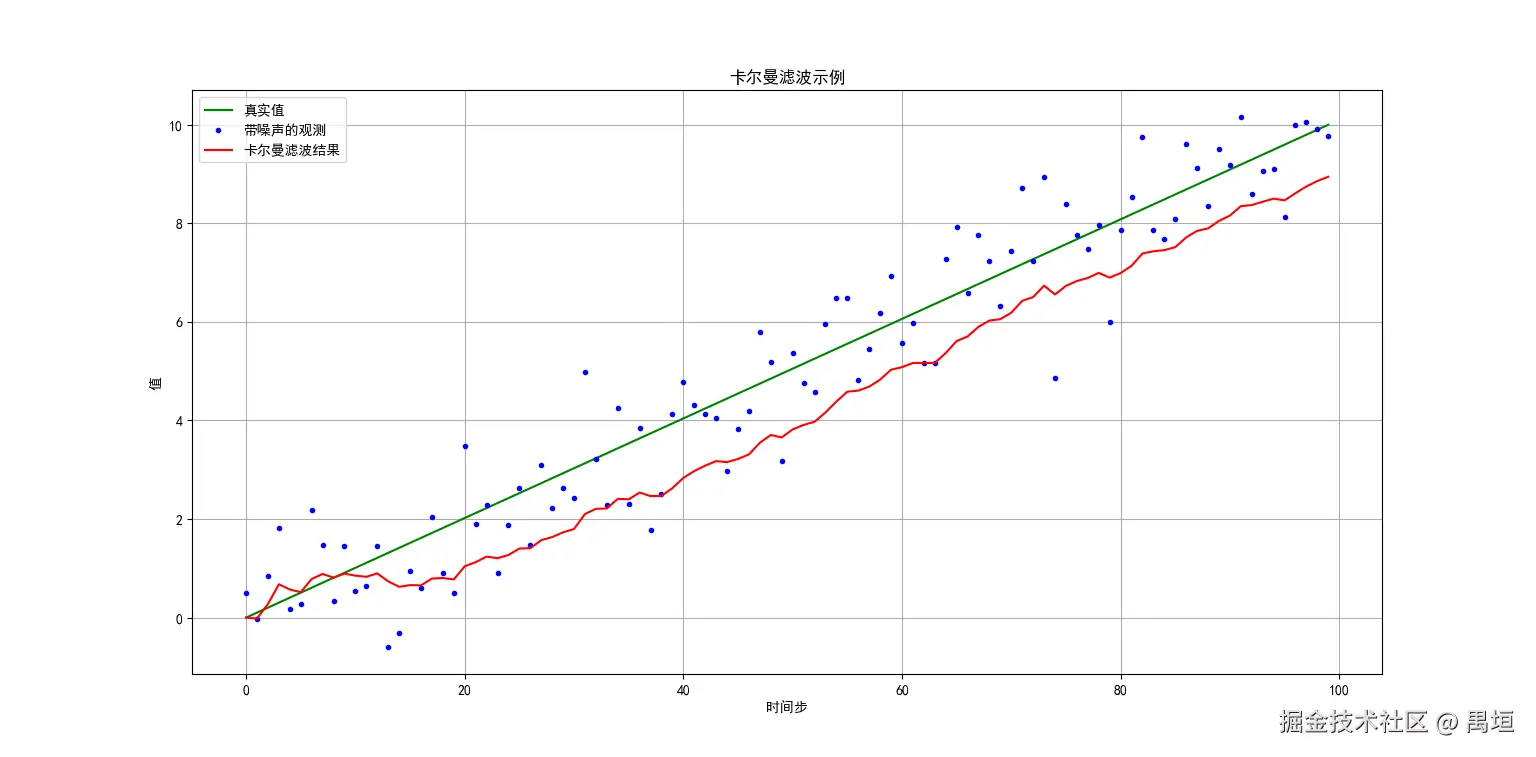

# 绘制结果
plt.figure(figsize=(10, 6))
plt.plot(true_values, 'g-', label='真实值')
plt.plot(measurements, 'b.', label='带噪声的观测')
plt.plot(filtered, 'r-', label='卡尔曼滤波结果')
plt.legend()
plt.title('卡尔曼滤波示例')
plt.xlabel('时间步')
plt.ylabel('值')
plt.grid(True)
plt.show()

End.
