Flink-Graph-1.基本概念

基本概念

1.先说结论

Flink 中的执行图可以分成四层：StreamGraph -> JobGraph -> ExecutionGraph -> 物理执行图

1. StreamGraph：是根据用户通过 Stream API 编写的代码生成的最初的图。用来表示程序的拓扑结构。
2. JobGraph：StreamGraph 经过优化后生成了 JobGraph，提交给 JobManager 的数据结构。主要的优化为，将多个符合条件的节点 chain 在一起作为一个节点(算子链)，这样可以减少数据在节点之间流动所需要的序列化/反序列化/传输消耗。
3. ExecutionGraph：JobManager 根据 JobGraph 生成 ExecutionGraph。ExecutionGraph 是JobGraph 的并行化版本，是调度层最核心的数据结构。
4. 物理执行图： JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。

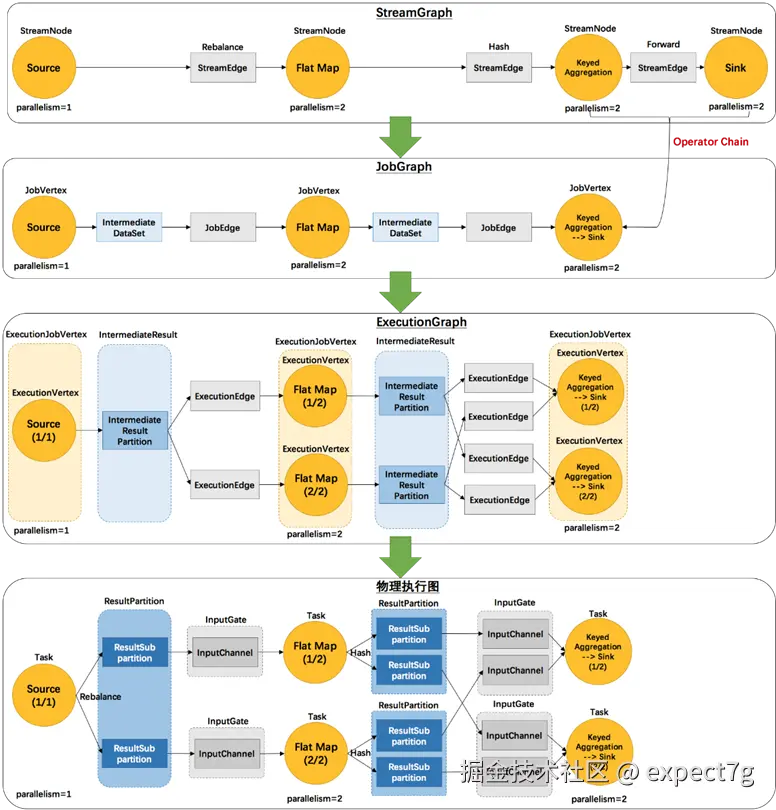

例如 example 里的 SocketTextStreamWordCount 并发度为 2（Source 为 1 个并发度）的

2.名词解释

(1) StreamGraph：根据用户通过 Stream API 编写的代码生成的最初的图。

1. StreamNode：用来代表 operator 的类，并具有所有相关的属性，如并发度、入边和出边等。
2. StreamEdge：表示连接两个 StreamNode 的边。

(2) JobGraph：StreamGraph 经过优化后生成了 JobGraph，提交给 JobManager 的数据结构。

1. JobVertex：经过优化后符合条件的多个 StreamNode 可能会 chain 在一起生成一个JobVertex，即一个 JobVertex 包含一个或多个 operator，JobVertex 的输入是 JobEdge，输出是IntermediateDataSet。

2. IntermediateDataSet：表示 JobVertex 的输出，即经过 operator 处理产生的数据集。 producer 是 JobVertex，consumer 是 JobEdge。

3. JobEdge：代表了 job graph 中的一条数据传输通道。source 是 IntermediateDataSet， target 是 JobVertex。即数据通过 JobEdge 由 IntermediateDataSet 传递给目标 JobVertex。

(3) ExecutionGraph：JobManager 根据 JobGraph 生成 ExecutionGraph。

ExecutionGraph是 JobGraph 的并行化版本，是调度层最核心的数据结构。

1. ExecutionJobVertex ：和 JobGraph 中的 JobVertex 一一对应。每一个ExecutionJobVertex 都有和并发度一样多的 ExecutionVertex。

2. ExecutionVertex：表示 ExecutionJobVertex 的其中一个并发子任务，输入是ExecutionEdge，输出是 IntermediateResultPartition。

3. IntermediateResult：和 JobGraph 中的 IntermediateDataSet 一一对应。一个 IntermediateResult 包含多个 IntermediateResultPartition，其个数等于该 operator 的并发度。

4. IntermediateResultPartition：表示 ExecutionVertex 的一个输出分区，producer 是ExecutionVertex，consumer 是若干个 ExecutionEdge。

5. ExecutionEdge：表示 ExecutionVertex 的输入，source 是 IntermediateResultPartition， target 是 ExecutionVertex。source 和 target 都只能是一个。

6. Execution：是执行一个 ExecutionVertex 的一次尝试。当发生故障或者数据需要重算的情况下 ExecutionVertex 可能会有多个 ExecutionAttemptID。一个 Execution 通过 ExecutionAttemptID 来唯一标识。JM 和 TM 之间关于 task 的部署和 task status 的更新都是通过 ExecutionAttemptID 来确定消息接受者。

从这些基本概念中，也可以看出以下⼀点：

• 由于每个 JobVertex 可能有多个 IntermediateDataSet，所以每个 ExecutionJobVertex 可能有多个 IntermediateResult，因此，每个 ExecutionVertex 也可能会包含多个IntermediateResultPartition；

• ExecutionEdge 这里主要的作⼀是把 ExecutionVertex 和 IntermediateResultPartition连接起来，表示它们之间的连接关系。

(4) 物理执行图：JobManager 根据 ExecutionGraph 对 Job 进行调度后，在各个 TaskManager 上部署 Task 后形成的“图”，并不是一个具体的数据结构。

1. Task：Execution 被调度后在分配的 TaskManager 中启动对应的 Task。Task 包裹了具有用户执行逻辑的 operator。

2. ResultPartition：代表由一个 Task 的生成的数据，和 ExecutionGraph 中的IntermediateResultPartition 一一对应。

3. ResultSubpartition：是 ResultPartition 的一个子分区。每个 ResultPartition 包含多个 ResultSubpartition，其数目要由下游消费 Task 数和 DistributionPattern 来决定。

4. InputGate：代表 Task 的输入封装，和 JobGraph 中 JobEdge 一一对应。每个 InputGate 消费了一个或多个的 ResultPartition。

5. InputChannel：每个 InputGate 会包含一个以上的 InputChannel，和 ExecutionGraph 中的 ExecutionEdge 一一对应，也和 ResultSubpartition 一对一地相连，即一个 InputChannel 接收一个 ResultSubpartition 的输出。
