引言
在理解了什么是TTY之后，我们现在深入Linux内核的源码，探索TTY子系统的具体实现。TTY子系统是Linux内核中最复杂的子系统之一，它涉及设备驱动、字符处理、进程管理、内存管理等多个方面。
本文将从内核开发者的角度，详细分析TTY子系统的架构设计、核心数据结构、关键算法和实现细节。通过源码级别的分析，我们将深入理解TTY是如何在内核中工作的，以及它是如何实现那些看似简单但实际上非常复杂的功能的。
TTY子系统的整体架构
分层设计的智慧

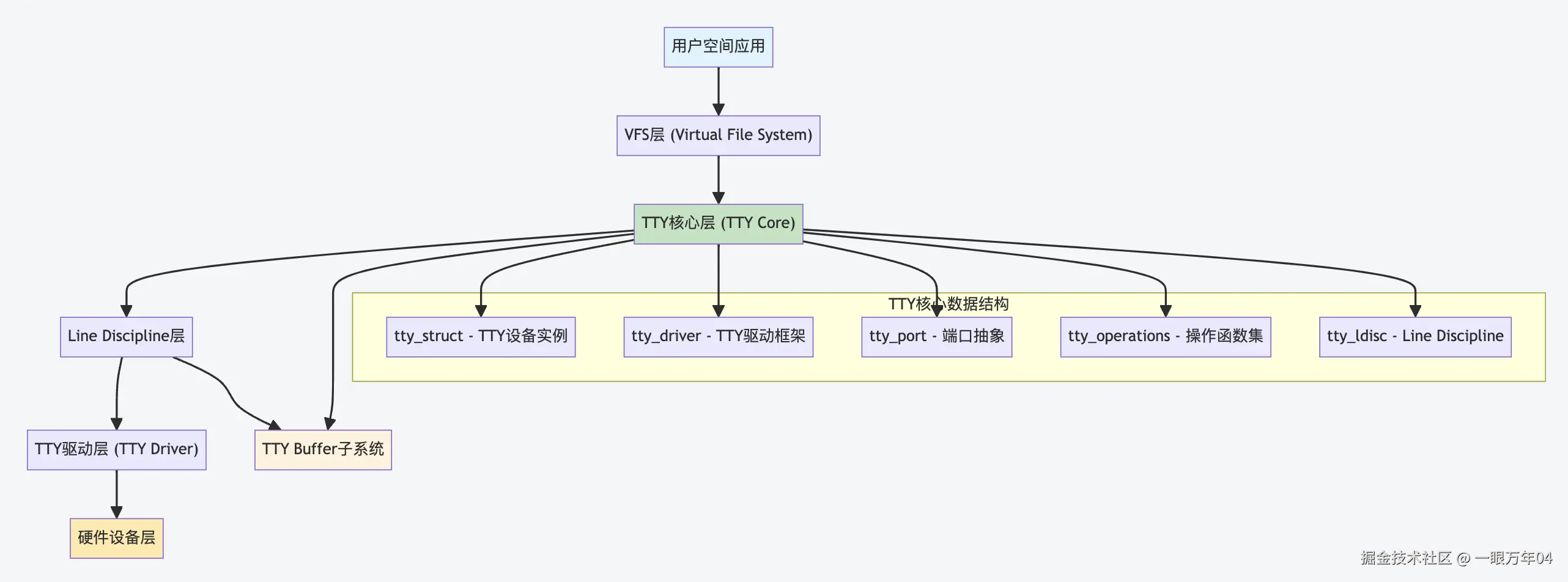

Linux TTY子系统采用了经典的分层架构设计，这种设计体现了软件工程中"分离关注点"的重要原则。每一层都有明确的职责，层与层之间通过定义良好的接口进行通信。
各层的职责分工：
- VFS层：提供统一的文件系统接口，使TTY设备可以像文件一样被访问
- TTY核心层：管理TTY设备的生命周期，处理设备的创建、销毁和基本操作

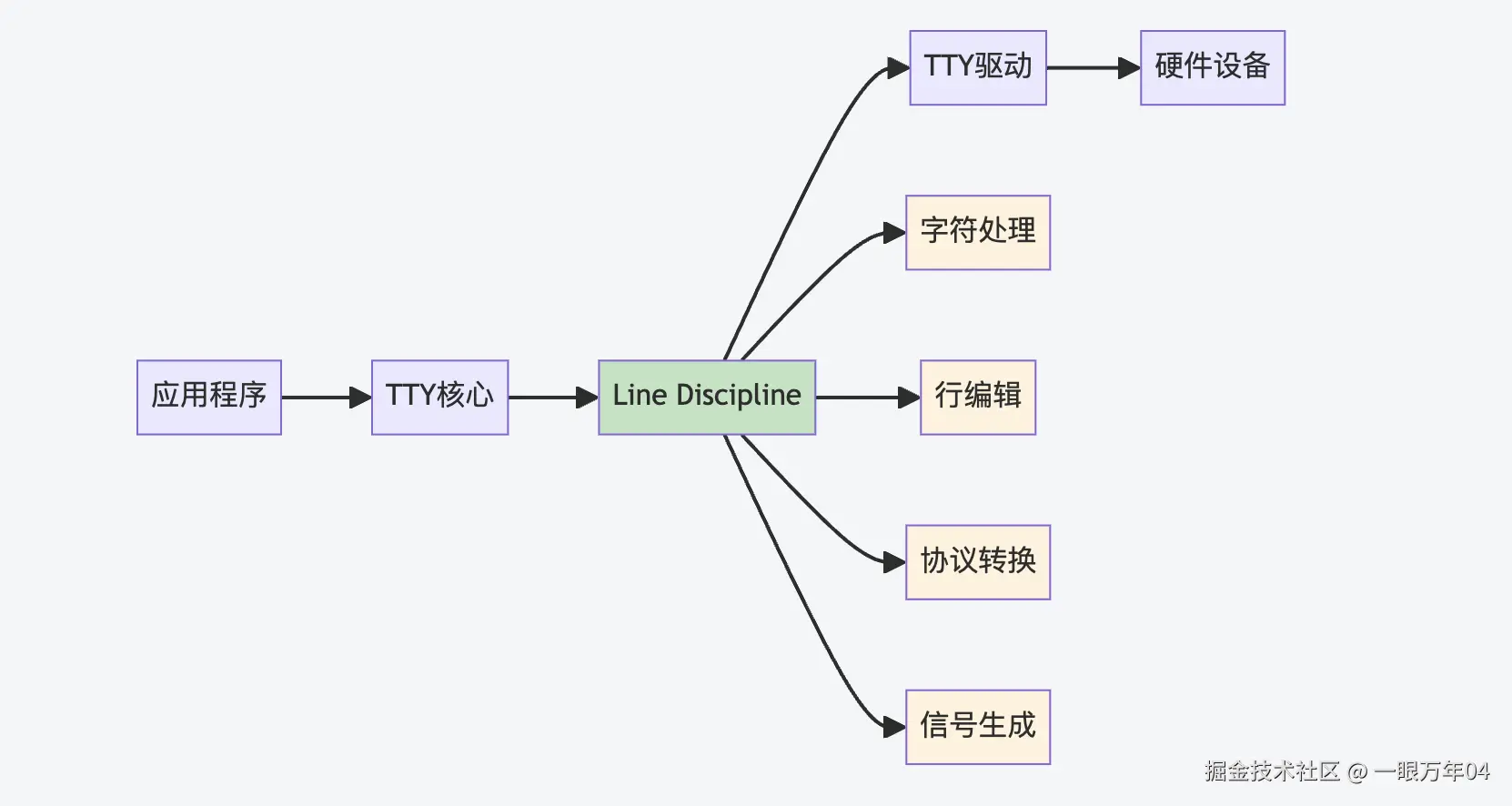

- Line Discipline层：处理字符转换、行编辑、信号生成等终端协议相关功能
- TTY驱动层：实现具体设备类型的操作，如串口、PTY、虚拟控制台等
- 硬件设备层：实际的硬件设备或虚拟设备
设计模式的应用
TTY子系统在设计中大量使用了经典的设计模式：
1. 策略模式（Strategy Pattern）：
// 不同的line discipline实现不同的字符处理策略
struct tty_ldisc_ops n_tty_ops = {
.name = "n_tty",
.receive_buf = n_tty_receive_buf,
.write = n_tty_write,
// ... 其他操作
};
struct tty_ldisc_ops ppp_ldisc_ops = {
.name = "ppp",
.receive_buf = ppp_receive_buf,
.write = ppp_write,
// ... 其他操作
};
2. 工厂模式（Factory Pattern）：
// TTY驱动注册和创建
static struct tty_driver *alloc_tty_driver(unsigned int lines)
{
struct tty_driver *driver;
driver = kzalloc(sizeof(struct tty_driver), GFP_KERNEL);
// 初始化驱动结构
return driver;
}
3. 观察者模式（Observer Pattern）：
// TTY事件通知机制
static void tty_flip_buffer_push(struct tty_port *port)
{
// 通知所有等待数据的进程
wake_up_interruptible(&port->read_wait);
// 触发异步I/O通知
kill_fasync(&port->fasync, SIGIO, POLL_IN);
}
核心数据结构深度解析
tty_struct：TTY设备的大脑
tty_struct是TTY子系统中最重要的数据结构，它代表了一个TTY设备的完整状态。可以将它比作TTY设备的"大脑"，因为它不仅存储了设备的所有状态信息，还协调着设备的各种操作。
这个结构体的设计体现了Linux内核的几个重要设计原则：
- 完整性：包含了TTY设备运行所需的所有信息
- 并发安全：使用多种同步机制保护数据
- 可扩展性：通过私有数据指针支持不同类型的设备
- 性能优化：使用等待队列和工作队列提高效率
让我们深入分析这个复杂而精巧的数据结构：
// include/linux/tty.h
struct tty_struct {
struct kref kref; /* 引用计数管理 */
int index; /* TTY设备索引号 */
struct device *dev; /* 关联的设备对象 */
struct tty_driver *driver; /* TTY驱动程序 */
struct tty_port *port; /* 持久化存储端口 */
const struct tty_operations *ops; /* TTY操作函数集 */
/* Line Discipline相关 */
struct tty_ldisc *ldisc; /* 当前的line discipline */
struct ld_semaphore ldisc_sem; /* 保护line discipline变更 */
/* 并发控制 */
struct mutex atomic_write_lock; /* 防止并发写入 */
struct mutex legacy_mutex; /* 历史遗留互斥锁 */
struct mutex throttle_mutex; /* 流控互斥锁 */
struct rw_semaphore termios_rwsem; /* termios读写信号量 */
struct mutex winsize_mutex; /* 窗口大小互斥锁 */
/* 终端属性 */
struct ktermios termios; /* 当前终端属性 */
struct ktermios termios_locked; /* 锁定的终端属性 */
char name[64]; /* TTY设备名称 */
unsigned long flags; /* 状态标志位 */
int count; /* 打开计数 */
unsigned int receive_room; /* 接收缓冲区剩余空间 */
struct winsize winsize; /* 窗口大小 */
/* 流控制 */
struct {
spinlock_t lock; /* 流控锁 */
bool stopped; /* 输出是否停止 */
bool tco_stopped; /* TCO停止标志 */
} flow;
/* 进程控制 */
struct {
struct pid *pgrp; /* 进程组ID */
struct pid *session; /* 会话ID */
spinlock_t lock; /* 控制锁 */
unsigned char pktstatus; /* 包状态 */
bool packet; /* 包模式 */
} ctrl;
/* 状态标志 */
bool hw_stopped; /* 硬件流控停止 */
bool closing; /* 正在关闭 */
int flow_change; /* 流控变化 */
/* 链接和通信 */
struct tty_struct *link; /* 链接的TTY（如pty对） */
struct fasync_struct *fasync; /* 异步通知 */
wait_queue_head_t write_wait; /* 写等待队列 */
wait_queue_head_t read_wait; /* 读等待队列 */
struct work_struct hangup_work; /* 挂断工作队列 */
/* 私有数据 */
void *disc_data; /* line discipline私有数据 */
void *driver_data; /* 驱动私有数据 */
/* 文件管理 */
spinlock_t files_lock; /* 文件列表锁 */
struct list_head tty_files; /* 打开此TTY的文件列表 */
/* 写入缓冲 */
int write_cnt; /* 写入字节计数 */
u8 *write_buf; /* 写入缓冲区 */
/* 安全相关 */
struct work_struct SAK_work; /* SAK工作队列 */
} __randomize_layout;
tty_struct结构体的深度解析：
1. 核心标识和管理字段
struct kref kref; /* 引用计数管理 */
int index; /* TTY设备索引号 */
struct device *dev; /* 关联的设备对象 */
- kref引用计数：这是Linux内核中标准的引用计数机制。每当有新的引用指向这个TTY设备时，引用计数就会增加；当引用被释放时，计数减少。当计数归零时，对象会被自动释放。这种机制确保了在多线程环境中对象不会被过早释放。
- index索引号：每个TTY设备都有一个唯一的索引号，用于在驱动程序中标识具体的设备实例。例如，/dev/pts/0的索引号就是0。
- device设备对象：这是与Linux设备模型的集成点，允许TTY设备参与到统一的设备管理框架中。
2. 驱动和操作接口
struct tty_driver *driver; /* TTY驱动程序 */
struct tty_port *port; /* 持久化存储端口 */
const struct tty_operations *ops; /* TTY操作函数集 */
- driver驱动程序：指向管理这个TTY设备的驱动程序。不同类型的TTY设备（如串口、PTY、虚拟控制台）使用不同的驱动程序。
- port端口对象：这是一个重要的设计，将TTY设备的持久化状态从临时状态中分离出来。即使TTY设备被关闭，端口对象仍然可以保持某些状态信息。
- ops操作函数集：这是一个函数指针表，定义了这个TTY设备支持的所有操作。这种设计实现了面向对象编程中的多态性。
3. Line Discipline集成
struct tty_ldisc *ldisc; /* 当前的line discipline */
struct ld_semaphore ldisc_sem; /* 保护line discipline变更 */
- ldisc当前规程：指向当前使用的line discipline。Line discipline是TTY子系统的核心特性，负责字符处理和协议转换。
- ldisc_sem信号量：保护line discipline的变更操作。由于line discipline的切换是一个复杂的过程，需要特殊的同步机制来确保安全。
4. 精细化的并发控制机制
struct mutex atomic_write_lock; /* 防止并发写入 */
struct mutex legacy_mutex; /* 历史遗留互斥锁 */
struct mutex throttle_mutex; /* 流控互斥锁 */
struct rw_semaphore termios_rwsem; /* termios读写信号量 */
struct mutex winsize_mutex; /* 窗口大小互斥锁 */
这种多级锁设计是Linux内核并发编程的典型例子：
- atomic_write_lock：确保写操作的原子性，防止多个进程同时写入导致数据混乱。
- legacy_mutex：为了兼容性保留的锁，主要用于一些历史遗留的操作。
- throttle_mutex：保护流量控制操作，确保流控状态的一致性。
- termios_rwsem：使用读写信号量保护终端属性，允许多个读取者同时访问，但写入时需要独占访问。
- winsize_mutex：保护窗口大小变更操作，确保窗口大小的一致性。
5. 终端属性和状态管理
struct ktermios termios; /* 当前终端属性 */
struct ktermios termios_locked; /* 锁定的终端属性 */
char name[64]; /* TTY设备名称 */
unsigned long flags; /* 状态标志位 */
int count; /* 打开计数 */
- termios终端属性：这是POSIX标准定义的终端属性结构，包含了波特率、字符大小、奇偶校验等设置。
- termios_locked锁定属性：某些终端属性可能被系统管理员锁定，不允许普通用户修改。
- name设备名称：人类可读的设备名称，如"pts/0"或"ttyS0"。
- flags状态标志：使用位图存储各种状态标志，这是一种内存高效的状态管理方式。
- count打开计数：记录有多少个文件描述符打开了这个TTY设备。
6. 流量控制子系统
struct {
spinlock_t lock; /* 流控锁 */
bool stopped; /* 输出是否停止 */
bool tco_stopped; /* TCO停止标志 */
} flow;
流量控制是TTY系统的重要功能，防止数据传输过快导致缓冲区溢出：
- lock流控锁：使用自旋锁保护流控状态，因为流控操作通常很快，不需要睡眠锁。
- stopped停止标志：指示输出是否被停止，通常由XON/XOFF字符控制。
- tco_stopped TCO标志：Terminal Control Output停止标志，用于更精细的流控管理。
7. 进程会话管理
struct {
struct pid *pgrp; /* 进程组ID */
struct pid *session; /* 会话ID */
spinlock_t lock; /* 控制锁 */
unsigned char pktstatus; /* 包状态 */
bool packet; /* 包模式 */
} ctrl;
这个子结构管理TTY设备与进程的关联：
- pgrp进程组：指向当前前台进程组，用于信号传递和作业控制。
- session会话：指向拥有这个TTY的会话，实现会话管理。
- pktstatus包状态：在包模式下使用，主要用于PTY的特殊应用。
- packet包模式：一种特殊的操作模式，主要用于终端模拟器。
8. 异步I/O和事件通知
struct tty_struct *link; /* 链接的TTY（如pty对） */
struct fasync_struct *fasync; /* 异步通知 */
wait_queue_head_t write_wait; /* 写等待队列 */
wait_queue_head_t read_wait; /* 读等待队列 */
struct work_struct hangup_work; /* 挂断工作队列 */
- link链接TTY：对于PTY设备，这个字段指向配对的另一端（master指向slave，slave指向master）。
- fasync异步通知：支持SIGIO信号的异步I/O通知机制。
- 等待队列：Linux内核中高效的事件通知机制，当I/O条件满足时自动唤醒等待的进程。
- hangup_work：使用工作队列处理挂断操作，避免在中断上下文中执行复杂操作。
9. 扩展性和安全性设计
void *disc_data; /* line discipline私有数据 */
void *driver_data; /* 驱动私有数据 */
struct work_struct SAK_work; /* SAK工作队列 */
- 私有数据指针：允许不同的line discipline和驱动程序存储自己的私有数据，提供了良好的扩展性。
- SAK_work：Secure Attention Key工作队列，用于处理安全相关的操作。
tty_struct的设计哲学：
这个结构体的设计体现了几个重要的软件工程原则：
- 单一职责与聚合：虽然包含很多字段，但每个字段都有明确的职责
- 并发安全：使用多种锁机制确保在多核环境下的安全性
- 性能优化：使用等待队列、工作队列等机制提高性能
- 可扩展性：通过私有数据指针和函数指针表支持不同类型的设备
- 向后兼容：保留了一些历史遗留字段以确保兼容性
tty_driver：驱动程序的框架
tty_driver结构体是TTY子系统中的另一个核心数据结构，它定义了一类TTY设备的共同特征和操作方法。如果说tty_struct是单个TTY设备的"大脑"，那么tty_driver就是一类TTY设备的"基因模板"。
这个结构体体现了面向对象设计中的"类"概念：
- 抽象性：定义了一类设备的共同接口和属性
- 多态性：通过函数指针表实现不同设备的不同行为
- 封装性：将设备的操作和数据封装在一起
- 继承性：不同类型的TTY驱动可以共享基本的框架
让我们深入分析这个驱动框架的设计：
// include/linux/tty_driver.h
struct tty_driver {
struct kref kref; /* 引用计数 */
struct cdev **cdevs; /* 字符设备数组 */
struct module *owner; /* 拥有此驱动的模块 */
/* 驱动标识 */
const char *driver_name; /* 驱动名称 */
const char *name; /* 设备名称前缀 */
int name_base; /* 名称基数 */
int major; /* 主设备号 */
int minor_start; /* 起始次设备号 */
unsigned int num; /* 设备数量 */
/* 驱动类型 */
enum tty_driver_type type; /* 驱动类型 */
enum tty_driver_subtype subtype; /* 驱动子类型 */
/* 默认配置 */
struct ktermios init_termios; /* 初始终端属性 */
unsigned long flags; /* 驱动标志 */
/* 系统接口 */
struct proc_dir_entry *proc_entry; /* proc文件系统入口 */
struct tty_driver *other; /* 关联的其他驱动（如pty对） */
/* 设备管理 */
struct tty_struct **ttys; /* TTY结构体数组 */
struct tty_port **ports; /* 端口数组 */
struct ktermios **termios; /* termios数组 */
void *driver_state; /* 驱动状态 */
/* 操作接口 */
const struct tty_operations *ops; /* 操作函数集 */
struct list_head tty_drivers; /* 驱动链表节点 */
} __randomize_layout;
tty_driver结构体的深度解析：
1. 基础管理和模块集成
struct kref kref; /* 引用计数 */
struct cdev **cdevs; /* 字符设备数组 */
struct module *owner; /* 拥有此驱动的模块 */
- kref引用计数：与tty_struct类似，tty_driver也使用引用计数来管理生命周期。这确保了在有TTY设备正在使用时，驱动程序不会被意外卸载。
- cdevs字符设备数组：这是与Linux字符设备框架的集成点。每个TTY驱动可能管理多个字符设备，这个数组存储了所有相关的字符设备对象。
- owner模块指针：指向拥有这个驱动的内核模块。这是模块化设计的关键，确保模块在被使用时不会被卸载。
2. 设备标识和命名体系
const char *driver_name; /* 驱动名称 */
const char *name; /* 设备名称前缀 */
int name_base; /* 名称基数 */
int major; /* 主设备号 */
int minor_start; /* 起始次设备号 */
unsigned int num; /* 设备数量 */
这组字段定义了TTY设备的命名和编号体系：
- driver_name驱动名称：内部使用的驱动名称，如"pty_master"、"serial"等。
- name设备前缀：用户空间看到的设备名称前缀，如"pts"、"ttyS"等。最终的设备名称会是前缀加上编号，如"pts/0"、"ttyS0"。
- name_base基数：设备编号的起始值。大多数情况下是0，但某些设备可能从1开始编号。
- major主设备号：Linux设备号系统中的主设备号，标识设备类型。
- minor_start起始次设备号：这类设备使用的次设备号范围的起始值。
- num设备数量：这个驱动可以管理的最大设备数量。
3. 类型分类系统
enum tty_driver_type type; /* 驱动类型 */
enum tty_driver_subtype subtype; /* 驱动子类型 */
Linux使用两级分类系统来组织TTY驱动：
- type主类型：如TTY_DRIVER_TYPE_SERIAL（串口）、TTY_DRIVER_TYPE_PTY（伪终端）等。
- subtype子类型：在主类型下的进一步细分，如PTY_TYPE_MASTER（PTY主端）、PTY_TYPE_SLAVE（PTY从端）等。
这种分类系统使得内核可以对不同类型的TTY设备采用不同的处理策略。
4. 默认配置和初始化
struct ktermios init_termios; /* 初始终端属性 */
unsigned long flags; /* 驱动标志 */
- init_termios初始属性：定义了这类设备的默认终端属性。当创建新的TTY设备时，会使用这些默认值进行初始化。不同类型的设备有不同的默认设置，例如串口设备通常设置特定的波特率，而PTY设备则使用原始模式。
- flags驱动标志：使用位图存储各种驱动特性标志，如TTY_DRIVER_REAL_RAW（支持真正的原始模式）、TTY_DRIVER_DYNAMIC_DEV（动态设备创建）等。
5. 系统集成接口
struct proc_dir_entry *proc_entry; /* proc文件系统入口 */
struct tty_driver *other; /* 关联的其他驱动（如pty对） */
- proc_entry：与/proc文件系统的集成，允许用户空间查看驱动状态和统计信息。例如，/proc/tty/drivers文件就是通过这个机制实现的。
- other关联驱动：某些TTY设备需要成对工作，如PTY的master和slave。这个字段指向配对的驱动程序。
6. 设备实例管理
struct tty_struct **ttys; /* TTY结构体数组 */
struct tty_port **ports; /* 端口数组 */
struct ktermios **termios; /* termios数组 */
void *driver_state; /* 驱动状态 */
这组字段管理驱动程序下的所有设备实例：
- ttys数组：存储所有TTY设备实例的指针。数组的索引对应设备的次设备号。
- ports数组：存储所有端口对象的指针。端口对象包含设备的持久化状态。
- termios数组：存储每个设备的终端属性。这允许每个设备有独立的配置。
- driver_state：驱动程序的全局状态信息，由具体的驱动程序定义和使用。
7. 操作接口和系统注册
const struct tty_operations *ops; /* 操作函数集 */
struct list_head tty_drivers; /* 驱动链表节点 */
- ops操作函数集：这是面向对象设计中"虚函数表"的实现。不同类型的TTY驱动提供不同的操作函数实现，但接口是统一的。
- tty_drivers链表节点：用于将这个驱动注册到系统的全局驱动链表中。内核通过遍历这个链表来查找和管理所有的TTY驱动。
tty_driver的设计模式分析：
- 工厂模式：tty_driver充当工厂，负责创建和管理同类型的TTY设备。
- 模板方法模式：定义了TTY驱动的基本框架，具体的实现由子类（具体的驱动）提供。
- 策略模式：通过ops函数指针表，允许不同的驱动使用不同的操作策略。
- 单例模式：每种类型的TTY驱动通常只有一个实例。
TTY驱动类型的分层分类系统：
Linux使用两级分类系统来组织各种TTY驱动，这种设计既保持了分类的清晰性，又提供了足够的灵活性来处理各种特殊情况。
// include/linux/tty_driver.h
enum tty_driver_type {
TTY_DRIVER_TYPE_SYSTEM, /* 系统终端（如/dev/tty） */
TTY_DRIVER_TYPE_CONSOLE, /* 控制台终端 */
TTY_DRIVER_TYPE_SERIAL, /* 串口终端 */
TTY_DRIVER_TYPE_PTY, /* 伪终端 */
};
enum tty_driver_subtype {
SYSTEM_TYPE_TTY, /* /dev/tty */
SYSTEM_TYPE_CONSOLE, /* /dev/console */
SYSTEM_TYPE_SYSCONS, /* /dev/tty0 */
SYSTEM_TYPE_SYSPTMX, /* /dev/ptmx */
PTY_TYPE_MASTER, /* PTY master */
PTY_TYPE_SLAVE, /* PTY slave */
SERIAL_TYPE_NORMAL, /* 普通串口 */
};
主类型详细解析：
-
TTY_DRIVER_TYPE_SYSTEM（系统终端） ：
- 这类驱动管理系统级别的特殊TTY设备
- 包括/dev/tty（当前控制终端）、/dev/console（系统控制台）等
- 这些设备通常有特殊的语义和权限要求
- 系统启动和恢复时的关键设备
-
TTY_DRIVER_TYPE_CONSOLE（控制台终端） ：
- 管理虚拟控制台设备，如/dev/tty1、/dev/tty2等
- 直接连接到物理键盘和显示器
- 不依赖图形界面，系统启动时就可用
- 支持多个独立的用户会话
-
TTY_DRIVER_TYPE_SERIAL（串口终端） ：
- 管理各种串行通信设备
- 包括传统的RS232串口、USB转串口、蓝牙串口等
- 需要处理硬件流控、波特率设置等物理层参数
- 广泛用于嵌入式开发和工业控制
-
TTY_DRIVER_TYPE_PTY（伪终端） ：
- 完全由软件实现的虚拟终端
- 现代图形界面和网络应用的基础
- 支持SSH、终端模拟器等应用
- 提供最大的灵活性和功能
子类型的精细化分类：
子类型提供了更精细的分类，允许在同一主类型下区分不同的用途和行为：
- SYSTEM_TYPE_TTY：/dev/tty设备，总是指向当前进程的控制终端
- SYSTEM_TYPE_CONSOLE：/dev/console设备，系统消息的输出目标
- SYSTEM_TYPE_SYSCONS：/dev/tty0设备，当前活动的虚拟控制台
- SYSTEM_TYPE_SYSPTMX：/dev/ptmx设备，PTY master的复用器
- PTY_TYPE_MASTER/SLAVE：PTY对的两端，实现双向通信
- SERIAL_TYPE_NORMAL：标准的串口设备
分类系统的设计优势：
- 清晰的层次结构：主类型定义大的分类，子类型处理细节差异
- 易于扩展：可以轻松添加新的子类型而不影响现有代码
- 统一处理：相同主类型的设备可以共享通用的处理逻辑
- 特殊化支持：子类型允许对特定设备进行特殊处理
tty_operations：操作函数的集合
tty_operations结构体是TTY子系统中最重要的接口定义之一，它定义了TTY设备的所有操作接口。这是一个典型的函数指针表，实现了面向对象编程中的多态性。
这个结构体的设计体现了几个重要的软件设计原则：
- 接口分离原则：将不同类型的操作分组，便于理解和维护
- 开闭原则：对扩展开放，对修改封闭，新的TTY类型只需实现这些接口
- 里氏替换原则：任何TTY设备都可以通过这个统一接口进行操作
- 依赖倒置原则：上层代码依赖于抽象接口，而不是具体实现
让我们深入分析这个接口体系的设计：
// include/linux/tty_driver.h
struct tty_operations {
/* 设备管理 */
struct tty_struct * (*lookup)(struct tty_driver *driver,
struct file *filp, int idx);
int (*install)(struct tty_driver *driver, struct tty_struct *tty);
void (*remove)(struct tty_driver *driver, struct tty_struct *tty);
int (*open)(struct tty_struct * tty, struct file * filp);
void (*close)(struct tty_struct * tty, struct file * filp);
void (*shutdown)(struct tty_struct *tty);
void (*cleanup)(struct tty_struct *tty);
/* 数据传输 */
ssize_t (*write)(struct tty_struct *tty, const u8 *buf, size_t count);
int (*put_char)(struct tty_struct *tty, u8 ch);
void (*flush_chars)(struct tty_struct *tty);
unsigned int (*write_room)(struct tty_struct *tty);
unsigned int (*chars_in_buffer)(struct tty_struct *tty);
/* 控制操作 */
int (*ioctl)(struct tty_struct *tty, unsigned int cmd, unsigned long arg);
long (*compat_ioctl)(struct tty_struct *tty, unsigned int cmd,
unsigned long arg);
void (*set_termios)(struct tty_struct *tty, struct ktermios * old);
void (*throttle)(struct tty_struct * tty);
void (*unthrottle)(struct tty_struct * tty);
void (*stop)(struct tty_struct *tty);
void (*start)(struct tty_struct *tty);
void (*hangup)(struct tty_struct *tty);
int (*break_ctl)(struct tty_struct *tty, int state);
void (*flush_buffer)(struct tty_struct *tty);
void (*set_ldisc)(struct tty_struct *tty);
void (*wait_until_sent)(struct tty_struct *tty, int timeout);
void (*send_xchar)(struct tty_struct *tty, char ch);
/* 状态查询 */
int (*tiocmget)(struct tty_struct *tty);
int (*tiocmset)(struct tty_struct *tty, unsigned int set, unsigned int clear);
int (*resize)(struct tty_struct *tty, struct winsize *ws);
int (*get_icount)(struct tty_struct *tty,
struct serial_icounter_struct *icount);
int (*get_serial)(struct tty_struct *tty, struct serial_struct *p);
int (*set_serial)(struct tty_struct *tty, struct serial_struct *p);
void (*show_fdinfo)(struct tty_struct *tty, struct seq_file *m);
/* 调试和监控 */
#ifdef CONFIG_CONSOLE_POLL
int (*poll_init)(struct tty_driver *driver, int line, char *options);
int (*poll_get_char)(struct tty_driver *driver, int line);
void (*poll_put_char)(struct tty_driver *driver, int line, char ch);
#endif
int (*proc_show)(struct seq_file *, void *);
} __randomize_layout;
tty_operations操作函数的详细分类和深度解析：
1. 设备生命周期管理函数组
struct tty_struct * (*lookup)(struct tty_driver *driver, struct file *filp, int idx);
int (*install)(struct tty_driver *driver, struct tty_struct *tty);
void (*remove)(struct tty_driver *driver, struct tty_struct *tty);
int (*open)(struct tty_struct * tty, struct file * filp);
void (*close)(struct tty_struct * tty, struct file * filp);
void (*shutdown)(struct tty_struct *tty);
void (*cleanup)(struct tty_struct *tty);
这组函数管理TTY设备的整个生命周期：
- lookup查找函数：根据设备索引查找或创建TTY设备实例。这是设备访问的第一步，决定了如何将文件操作映射到具体的TTY设备。
- install安装函数：在系统中安装TTY设备，建立必要的数据结构和关联关系。对于PTY设备，这个函数会创建master-slave对。
- remove移除函数：从系统中移除TTY设备，清理相关资源。
- open打开函数：当用户程序打开TTY设备时调用，进行设备特定的初始化。
- close关闭函数：当最后一个文件描述符关闭时调用，进行清理工作。
- shutdown关闭函数：设备关闭时的特殊处理，通常用于硬件设备的电源管理。
- cleanup清理函数：最终的资源清理，确保没有内存泄漏。
2. 数据传输核心函数组
ssize_t (*write)(struct tty_struct *tty, const u8 *buf, size_t count);
int (*put_char)(struct tty_struct *tty, u8 ch);
void (*flush_chars)(struct tty_struct *tty);
unsigned int (*write_room)(struct tty_struct *tty);
unsigned int (*chars_in_buffer)(struct tty_struct *tty);
这组函数是TTY设备的核心功能，负责数据的输出：
- write写入函数：批量写入数据的主要接口。不同类型的TTY设备有不同的实现：串口设备写入硬件FIFO，PTY设备写入对端缓冲区。
- put_char单字符写入：写入单个字符的优化接口，某些设备可能有更高效的单字符处理方式。
- flush_chars刷新字符：强制将缓冲的字符发送出去，确保数据及时传输。
- write_room可写空间：返回当前可以写入的字节数，用于流量控制和缓冲区管理。
- chars_in_buffer缓冲字符数：返回当前缓冲区中等待发送的字符数，用于同步和状态查询。
3. 流量控制和传输控制函数组
void (*throttle)(struct tty_struct * tty);
void (*unthrottle)(struct tty_struct * tty);
void (*stop)(struct tty_struct *tty);
void (*start)(struct tty_struct *tty);
void (*send_xchar)(struct tty_struct *tty, char ch);
这组函数实现复杂的流量控制机制：
- throttle节流函数：当接收缓冲区接近满时调用，通知对端减慢发送速度。
- unthrottle解除节流：当缓冲区有足够空间时调用，通知对端可以恢复正常发送。
- stop停止函数：停止数据传输，通常响应XOFF字符或硬件流控信号。
- start启动函数：恢复数据传输，通常响应XON字符或硬件流控信号。
- send_xchar发送控制字符：发送流控字符（XON/XOFF），用于软件流控。
4. 设备控制和配置函数组
int (*ioctl)(struct tty_struct *tty, unsigned int cmd, unsigned long arg);
long (*compat_ioctl)(struct tty_struct *tty, unsigned int cmd, unsigned long arg);
void (*set_termios)(struct tty_struct *tty, struct ktermios * old);
int (*break_ctl)(struct tty_struct *tty, int state);
void (*flush_buffer)(struct tty_struct *tty);
void (*hangup)(struct tty_struct *tty);
这组函数处理设备的控制和配置：
- ioctl控制函数：处理各种设备控制命令，如设置波特率、获取状态等。这是TTY设备最复杂的接口之一。
- compat_ioctl兼容函数：处理32位程序在64位系统上的ioctl调用，确保二进制兼容性。
- set_termios设置属性：当终端属性发生变化时调用，将新的设置应用到设备。
- break_ctl中断控制：控制串行线路的中断信号，主要用于串口设备。
- flush_buffer刷新缓冲区：清空设备的内部缓冲区。
- hangup挂断处理：处理设备挂断事件，如调制解调器断线。
5. 状态查询和监控函数组
int (*tiocmget)(struct tty_struct *tty);
int (*tiocmset)(struct tty_struct *tty, unsigned int set, unsigned int clear);
int (*resize)(struct tty_struct *tty, struct winsize *ws);
int (*get_icount)(struct tty_struct *tty, struct serial_icounter_struct *icount);
void (*show_fdinfo)(struct tty_struct *tty, struct seq_file *m);
这组函数提供设备状态的查询和监控：
- tiocmget获取调制解调器状态：获取串口的控制线状态（RTS、CTS、DTR、DSR等）。
- tiocmset设置调制解调器状态：设置串口的控制线状态。
- resize调整大小：处理终端窗口大小变化，发送SIGWINCH信号给相关进程。
- get_icount获取计数器：获取串口的统计信息，如发送/接收字节数、错误计数等。
- show_fdinfo显示文件信息：在/proc/pid/fdinfo中显示TTY相关信息。
6. 调试和特殊功能函数组
#ifdef CONFIG_CONSOLE_POLL
int (*poll_init)(struct tty_driver *driver, int line, char *options);
int (*poll_get_char)(struct tty_driver *driver, int line);
void (*poll_put_char)(struct tty_driver *driver, int line, char ch);
#endif
int (*proc_show)(struct seq_file *, void *);
这组函数提供调试和特殊功能：
- poll_*轮询函数：用于内核调试器（如kgdb）的轮询模式通信，不依赖中断。
- proc_show过程显示：在/proc文件系统中显示驱动特定的信息。
函数指针表的设计优势：
- 多态性实现：不同类型的TTY设备可以提供不同的实现，但接口统一。
- 运行时绑定：可以在运行时动态选择具体的实现。
- 模块化设计：每个函数都有明确的职责，便于测试和维护。
- 可选实现：某些函数可以为NULL，表示该设备不支持相应功能。
- 向后兼容：可以在不破坏现有代码的情况下添加新的操作函数。
tty_port：端口抽象层
tty_port是TTY子系统中的一个重要抽象，它将TTY设备的持久化状态从tty_struct中分离出来。这种设计使得即使TTY设备被关闭，端口的状态仍然可以保持。
// include/linux/tty.h
struct tty_port {
struct tty_bufhead buf; /* 缓冲区管理 */
struct tty_struct *tty; /* 关联的TTY设备 */
struct tty_struct *itty; /* 内部TTY引用 */
/* 端口配置 */
const struct tty_port_operations *ops; /* 端口操作函数 */
const struct tty_port_client_operations *client_ops; /* 客户端操作 */
spinlock_t lock; /* 端口锁 */
int blocked_open; /* 阻塞打开计数 */
int count; /* 打开计数 */
wait_queue_head_t open_wait; /* 打开等待队列 */
wait_queue_head_t delta_msr_wait; /* MSR变化等待队列 */
/* 端口标志 */
unsigned long flags; /* 端口标志 */
unsigned long iflags; /* 内部标志 */
unsigned char console:1; /* 是否为控制台 */
/* 低水位标记 */
int low_latency; /* 低延迟标志（已废弃） */
/* 客户端数据 */
void *client_data; /* 客户端私有数据 */
} __randomize_layout;
tty_port的设计优势：
- 状态持久化：端口状态独立于TTY设备的生命周期
- 缓冲区管理：集中管理输入输出缓冲区
- 等待队列：提供高效的事件通知机制
- 客户端接口：允许不同类型的客户端使用相同的端口
Line Discipline：字符处理的核心引擎
Line Discipline的概念和作用
Line Discipline（线路规程）是TTY子系统中最具特色的组件之一。它位于TTY核心层和驱动层之间，负责处理字符的格式化、编辑和协议转换。这种设计使得相同的TTY驱动可以支持不同的终端协议。
Line Discipline的核心功能：
- 字符转换：处理字符编码转换、大小写转换等
- 行编辑：实现退格、删除行、删除单词等编辑功能
- 信号生成：将特殊字符转换为信号（如Ctrl+C → SIGINT）
- 协议处理：实现不同的终端协议（如PPP、SLIP等）
- 流量控制：实现软件流控（XON/XOFF）
N_TTY：标准终端Line Discipline
N_TTY是Linux系统中最重要的line discipline，它实现了标准的终端行为，支持POSIX终端接口。
n_tty_data结构体
// drivers/tty/n_tty.c
struct n_tty_data {
/* 生产者发布的数据（由中断处理程序更新） */
size_t read_head; /* 读缓冲区头指针 */
size_t commit_head; /* 提交头指针 */
size_t canon_head; /* 规范模式头指针 */
size_t echo_head; /* 回显缓冲区头指针 */
size_t echo_commit; /* 回显提交指针 */
size_t echo_mark; /* 回显标记 */
DECLARE_BITMAP(char_map, 256); /* 字符映射位图 */
/* 溢出处理（单线程访问） */
unsigned long overrun_time; /* 溢出时间 */
unsigned int num_overrun; /* 溢出次数 */
/* 非原子操作字段 */
bool no_room; /* 无空间标志 */
/* 需要持有排他的termios_rwsem才能重置的字段 */
unsigned char lnext:1, /* 下一个字符字面意思 */
erasing:1, /* 正在擦除 */
raw:1, /* 原始模式 */
real_raw:1, /* 真正的原始模式 */
icanon:1; /* 规范模式 */
unsigned char push:1; /* 推送标志 */
/* 生产者和消费者共享的数据 */
u8 read_buf[N_TTY_BUF_SIZE]; /* 读缓冲区，4096字节 */
DECLARE_BITMAP(read_flags, N_TTY_BUF_SIZE); /* 读标志位图 */
u8 echo_buf[N_TTY_BUF_SIZE]; /* 回显缓冲区，4096字节 */
/* 消费者发布的数据（由读取进程更新） */
size_t read_tail; /* 读缓冲区尾指针 */
size_t line_start; /* 行开始位置 */
/* 预读字符数（用于查找软件流控字符） */
size_t lookahead_count;
/* 受输出锁保护的字段 */
unsigned int column; /* 当前列位置 */
unsigned int canon_column; /* 规范列位置 */
size_t echo_tail; /* 回显缓冲区尾指针 */
/* 同步原语 */
struct mutex atomic_read_lock; /* 原子读锁 */
struct mutex output_lock; /* 输出锁 */
};
n_tty_data的设计特点：
- 环形缓冲区：使用head/tail指针实现高效的环形缓冲区
- 生产者-消费者模型：清晰地分离了数据的生产和消费
- 多模式支持：支持规范模式和原始模式
- 回显处理：独立的回显缓冲区和处理逻辑
- 并发安全：使用多个锁保护不同的数据区域
字符接收处理的复杂状态机
N_TTY的字符接收处理是整个TTY子系统中最复杂的部分之一，它实现了一个精密的状态机来处理各种特殊字符和模式切换。这个函数体现了以下几个重要特点：
设计复杂性的来源：
- 历史兼容性：需要兼容几十年来的终端协议和行为
- 多模式支持：同时支持规范模式和原始模式
- 实时处理：在中断上下文中高效处理字符
- 状态管理：维护复杂的终端状态和用户输入状态
- 信号集成：与Unix信号系统的深度集成
函数的核心职责：
- 解析和处理特殊控制字符
- 实现软件流控协议（XON/XOFF）
- 生成Unix信号（SIGINT、SIGQUIT等）
- 处理字符转换和映射
- 实现行编辑功能
- 管理回显和缓冲
让我们逐段分析这个复杂函数的实现：
// drivers/tty/n_tty.c - 简化版本，展示核心逻辑
static void n_tty_receive_char_special(struct tty_struct *tty, unsigned char c)
{
struct n_tty_data *ldata = tty->disc_data;
/* 第一阶段：软件流控处理 - 这是终端协议的重要组成部分 */
if (I_IXON(tty)) { /* 检查是否启用了输入软件流控 */
/*
* 软件流控（XON/XOFF）是一种古老但仍然重要的流量控制机制
* 它允许接收端通过发送特殊字符来控制发送端的数据流
* 这种机制在串口通信和远程终端中仍然广泛使用
*/
if (c == START_CHAR(tty)) { /* 收到START字符（通常是Ctrl+Q，ASCII 17） */
/*
* XON字符表示"传输开启"，告诉发送端可以继续发送数据
* 这通常用于恢复被XOFF暂停的数据传输
*/
start_tty(tty); /* 启动TTY输出，清除停止标志 */
process_echoes(tty); /* 处理任何待回显的字符 */
return; /* 流控字符不传递给应用程序 */
}
if (c == STOP_CHAR(tty)) { /* 收到STOP字符（通常是Ctrl+S，ASCII 19） */
/*
* XOFF字符表示"传输关闭"，告诉发送端暂停数据传输
* 这通常在接收缓冲区接近满时使用，防止数据丢失
*/
stop_tty(tty); /* 停止TTY输出，设置停止标志 */
return; /* 流控字符不传递给应用程序 */
}
}
/* 第二阶段：信号处理 - 将特殊字符转换为Unix信号 */
if (L_ISIG(tty)) { /* 检查是否启用了本地信号处理 */
/*
* 信号处理是Unix系统的核心特性之一
* TTY子系统负责将特定的字符转换为信号并发送给相关进程
* 这种机制使得用户可以通过键盘控制程序的执行
*/
if (c == INTR_CHAR(tty)) { /* 中断字符（通常是Ctrl+C，ASCII 3） */
/*
* SIGINT信号用于中断当前运行的程序
* 这是用户最常用的程序控制方式
* 信号会发送给前台进程组的所有进程
*/
n_tty_receive_signal_char(tty, SIGINT, c);
return; /* 信号字符不传递给应用程序 */
} else if (c == QUIT_CHAR(tty)) { /* 退出字符（通常是Ctrl+\，ASCII 28） */
/*
* SIGQUIT信号用于退出程序并生成core dump
* 这比SIGINT更强烈，通常用于调试目的
* 默认情况下会生成核心转储文件
*/
n_tty_receive_signal_char(tty, SIGQUIT, c);
return;
} else if (c == SUSP_CHAR(tty)) { /* 挂起字符（通常是Ctrl+Z，ASCII 26） */
/*
* SIGTSTP信号用于挂起（暂停）当前程序
* 程序可以稍后通过fg命令恢复到前台
* 这是Unix作业控制的核心功能
*/
n_tty_receive_signal_char(tty, SIGTSTP, c);
return;
}
}
/* 第四阶段：字符转换 - 处理不同系统间的字符差异 */
/*
* 字符转换是为了处理不同操作系统和终端之间的差异
* 历史上，不同系统使用不同的行结束符：
* - Unix/Linux: LF (\n)
* - Windows: CR+LF (\r\n)
* - 老式Mac: CR (\r)
* TTY子系统需要在这些格式之间进行转换
*/
if (c == '\r') { /* 回车符（CR，ASCII 13）处理 */
if (I_IGNCR(tty)) /* IGNCR标志：忽略回车符 */
return; /* 直接丢弃，不传递给应用程序 */
if (I_ICRNL(tty)) /* ICRNL标志：回车转换为换行 */
c = '\n'; /* 将CR转换为LF，这是最常见的转换 */
} else if (c == '\n' && I_INLCR(tty)) { /* 换行转回车 */
/*
* INLCR标志：换行转换为回车
* 这个转换比较少用，主要用于某些特殊的终端设备
*/
c = '\r';
}
/* 第五阶段：规范模式的行编辑处理 */
if (ldata->icanon) { /* 检查是否处于规范（cooked）模式 */
/*
* 规范模式是TTY的默认模式，提供行编辑功能
* 在这种模式下，输入按行处理，用户可以编辑当前行
* 只有在按下回车键后，整行才会传递给应用程序
*/
/* 处理编辑字符 */
if (c == ERASE_CHAR(tty) || c == KILL_CHAR(tty) ||
(c == WERASE_CHAR(tty) && L_IEXTEN(tty))) {
/*
* 三种不同的擦除操作：
* - ERASE_CHAR: 擦除一个字符（通常是退格键或Delete）
* - KILL_CHAR: 擦除整行（通常是Ctrl+U）
* - WERASE_CHAR: 擦除一个单词（通常是Ctrl+W）
*/
eraser(c, tty); /* 执行相应的擦除操作 */
commit_echoes(tty); /* 立即提交回显更改 */
return; /* 编辑字符不存储到缓冲区 */
}
/* 行结束处理 - 这是规范模式的核心机制 */
if (c == '\n' || c == EOF_CHAR(tty) ||
c == EOL_CHAR(tty) || c == EOL2_CHAR(tty)) {
/*
* 行结束字符的处理是规范模式的关键
* 只有收到这些字符之一，当前行才会"完成"并可供读取
* 支持多种行结束字符以兼容不同的终端和应用
*/
/* 处理行结束字符的回显 */
if (L_ECHO(tty)) { /* 如果启用了回显 */
if (ldata->canon_head == ldata->read_head)
echo_set_canon_col(ldata); /* 设置规范列位置 */
echo_char(c, tty); /* 回显行结束字符 */
commit_echoes(tty); /* 提交回显 */
}
/* 标记行结束并使数据可读 */
/*
* 这里使用位图标记哪些位置是行结束符
* 这样读取进程就知道在哪里停止读取
*/
set_bit(ldata->read_head & (N_TTY_BUF_SIZE - 1), ldata->read_flags);
put_tty_queue(c, ldata); /* 将字符放入队列 */
/*
* 使用内存屏障确保数据一致性
* canon_head指向最后一个完整行的结束位置
*/
smp_store_release(&ldata->canon_head, ldata->read_head);
/* 通知等待的进程有数据可读 */
kill_fasync(&tty->fasync, SIGIO, POLL_IN); /* 异步I/O通知 */
wake_up_interruptible_poll(&tty->read_wait, /* 唤醒等待队列 */
EPOLLIN | EPOLLRDNORM);
return;
}
}
/* 第六阶段：回显处理 - 用户看到自己输入的字符 */
if (L_ECHO(tty)) { /* 检查是否启用了本地回显 */
/*
* 回显是终端的重要特性，让用户能看到自己输入的内容
* 在某些情况下（如输入密码），回显会被临时关闭
* 回显的实现比看起来复杂，需要处理各种特殊情况
*/
finish_erasing(ldata); /* 完成任何正在进行的擦除操作 */
if (c == '\n') {
/*
* 换行符的回显比较特殊，直接输出原始字符
* 不需要经过复杂的回显处理逻辑
*/
echo_char_raw('\n', ldata);
} else {
/*
* 普通字符的回显需要考虑当前的列位置
* 这对于正确处理制表符和控制字符很重要
*/
if (ldata->canon_head == ldata->read_head)
echo_set_canon_col(ldata); /* 设置规范列位置 */
echo_char(c, tty); /* 回显字符，可能包含特殊处理 */
}
commit_echoes(tty); /* 提交所有待回显的字符 */
}
/* 第七阶段：最终存储字符到缓冲区 */
/*
* 经过前面所有阶段的处理后，字符最终被存储到输入缓冲区
* 这个字符可能已经被转换、可能触发了信号、可能被回显
* 但如果执行到这里，说明它是一个需要传递给应用程序的普通字符
*/
put_tty_queue(c, ldata); /* 将字符放入输入队列 */
}
n_tty_receive_char_special函数的设计总结：
这个函数体现了Linux内核设计的几个重要特点：
- 分阶段处理：将复杂的字符处理分解为多个清晰的阶段
- 优先级处理：按照重要性顺序处理不同类型的字符
- 状态机设计：根据当前TTY状态采取不同的处理策略
- 性能优化：在中断上下文中高效处理，避免不必要的操作
- 兼容性保证：支持各种历史终端协议和字符转换
处理流程的逻辑顺序：
- 流控优先：首先处理流量控制，因为它影响整个数据流
- 信号处理：其次处理信号字符，因为它们有最高的用户可见性
- 字符转换：然后进行必要的字符格式转换
- 模式处理：根据当前模式（规范/原始）进行相应处理
- 回显输出：处理用户反馈
- 数据存储：最后将处理后的字符存储供应用程序读取
这种设计使得一个看似简单的"字符输入"操作实际上经历了复杂而精密的处理流程，确保了终端的正确行为和用户体验。 }
这个函数展示了终端字符处理的复杂性，它需要处理：
1. **流控协议**：XON/XOFF字符的识别和处理
2. **信号生成**：特殊字符到Unix信号的转换
3. **字符转换**：回车换行的转换规则
4. **行编辑**：退格、删除行、删除单词等操作
5. **回显控制**：根据终端设置决定是否回显字符
6. **模式切换**：规范模式和原始模式的不同处理
## PTY（伪终端）的内核实现深度解析
### PTY的架构设计哲学
PTY（Pseudo Terminal）代表了Linux内核设计的一个重要思想：通过软件抽象来模拟硬件设备。PTY完全由软件实现，但提供了与真实终端设备完全相同的接口和行为。这种设计使得网络终端、图形终端模拟器等现代应用成为可能。
```mermaid
graph LR
A["终端模拟器"] --> B["PTY Master"]
B --> C["内核PTY驱动"]
C --> D["PTY Slave"]
D --> E["Shell进程"]
B -.->|"数据传递"| D
D -.->|"数据传递"| B
subgraph "PTY对的内部结构"
F["tty_struct (master)"]
G["tty_struct (slave)"]
H["tty_port (master)"]
I["tty_port (slave)"]
end
B --> F
D --> G
F --> H
G --> I
F -.->|"link"| G
G -.->|"link"| F
style C fill:#c8e6c9
style F fill:#fff3e0
style G fill:#fff3e0
PTY对的创建：精密的内核编排
PTY的创建过程是内核编程的一个经典例子，它展示了如何在内核中管理复杂的对象关系和生命周期：
// drivers/tty/pty.c
static int pty_install(struct tty_driver *driver, struct tty_struct *tty)
{
struct tty_struct *o_tty; /* 对端TTY */
struct tty_port *ports[2]; /* 两个端口 */
int idx = tty->index; /* 设备索引 */
int retval = -EINVAL;
/* 第一步：分配资源 - 内存管理的精确性 */
/*
* PTY对需要两个独立的端口结构，每个端口都有自己的缓冲区和状态
* 这种设计确保了master和slave端的完全独立性
* 使用GFP_KERNEL标志表示这是一个可以睡眠的分配，适合用户上下文
*/
ports[0] = kmalloc(sizeof **ports, GFP_KERNEL); /* 为对端分配端口 */
ports[1] = kmalloc(sizeof **ports, GFP_KERNEL); /* 为当前端分配端口 */
if (!ports[0] || !ports[1]) {
/*
* 内存分配失败是内核编程中必须处理的情况
* 这里使用goto进行统一的错误处理，确保资源正确释放
*/
retval = -ENOMEM;
goto err;
}
/* 第二步：模块引用管理 - 防止模块被意外卸载 */
/*
* 在模块化的Linux内核中，驱动程序可能作为模块动态加载和卸载
* 当我们要使用另一个模块的功能时，必须增加其引用计数
* 这确保了在我们使用期间，该模块不会被卸载
*
* 对于PTY，master和slave使用不同的驱动程序，因此需要确保
* 对端驱动程序在PTY对存在期间不会被卸载
*/
if (!try_module_get(driver->other->owner)) {
/*
* try_module_get()尝试增加模块引用计数
* 如果模块正在被卸载，这个调用会失败
* 这是一种优雅的竞态条件处理方式
*/
goto err;
}
/* 第三步：分配对端TTY结构 - PTY的核心机制 */
/*
* 这是PTY最独特的地方：我们需要同时创建两个TTY设备
* 一个是当前正在创建的（可能是master或slave）
* 另一个是它的对端（如果当前是master，对端就是slave，反之亦然）
*
* alloc_tty_struct()分配并初始化一个完整的tty_struct结构
* 使用driver->other确保对端使用正确的驱动程序
*/
o_tty = alloc_tty_struct(driver->other, idx);
if (!o_tty) {
/*
* 如果对端TTY分配失败，我们需要清理已经获取的模块引用
* 这展示了内核编程中错误处理的重要性
*/
goto err_put_module;
}
/* 第四步：建立双向链接 - PTY的灵魂所在！ */
/*
* 这是PTY最关键的步骤：建立两个TTY设备之间的双向链接
* 这种链接使得写入一端的数据能够出现在另一端的读取缓冲区中
*
* PTY的工作原理：
* 1. 应用程序写入master端
* 2. 数据通过link指针传递到slave端的输入缓冲区
* 3. 连接到slave端的程序（如shell）可以读取这些数据
* 4. 反向过程同样成立
*/
tty->driver_data = o_tty; /* 当前TTY的私有数据指向对端 */
o_tty->driver_data = tty; /* 对端TTY的私有数据指向当前 */
tty->link = o_tty; /* 当前TTY链接到对端 */
o_tty->link = tty; /* 对端TTY链接到当前 */
/*
* 这种双向链接的设计非常优雅：
* - 每个TTY都知道它的对端是谁
* - 数据传输时可以直接找到目标
* - 状态变化可以通知对端
* - 实现了完全对称的通信机制
*/
/* 第五步：初始化端口 */
/* 每个TTY都有自己独立的端口和缓冲区 */
tty_port_init(ports[0]); /* 初始化端口0 */
tty_port_init(ports[1]); /* 初始化端口1 */
/* 设置缓冲区限制 - 防止内存耗尽 */
tty_buffer_set_limit(ports[0], 8192); /* 8KB缓冲区 */
tty_buffer_set_limit(ports[1], 8192);
/* 第六步：分配端口给TTY */
o_tty->port = ports[0]; /* 对端使用端口0 */
tty->port = ports[1]; /* 当前使用端口1 */
o_tty->port->itty = o_tty; /* 建立端口到TTY的反向引用 */
/* 第七步：设置缓冲区锁的子类 */
/* 这是为了避免lockdep的误报 */
tty_buffer_set_lock_subclass(o_tty->port);
/* 第八步：引用计数管理 */
/* 确保对象的生命周期正确管理 */
tty_driver_kref_get(driver); /* 增加驱动引用 */
tty->count++; /* 增加TTY引用计数 */
o_tty->count++; /* 增加对端TTY引用计数 */
return 0;
/* 错误处理路径 */
err_put_module:
module_put(driver->other->owner);
err:
kfree(ports[0]);
kfree(ports[1]);
return retval;
}
PTY创建过程的设计亮点：
- 原子性操作：要么完全成功，要么完全失败，没有中间状态
- 资源管理：精确的内存分配和错误处理
- 引用计数：防止对象被过早释放
- 双向链接：PTY对的核心特征
- 独立缓冲：每端有独立的缓冲区，避免竞争
PTY数据传输：内核内部的高速通道
PTY最核心的功能是在master和slave之间传输数据。这个过程完全在内核内部完成，体现了软件设计的优雅：
// drivers/tty/pty.c
static ssize_t pty_write(struct tty_struct *tty, const u8 *buf, size_t count)
{
struct tty_struct *to = tty->link; /* 获取对端TTY */
/* 流控检查 - 如果输出被停止，不进行传输 */
if (tty->flow.stopped)
return 0;
if (count > 0) {
/* 这是PTY的核心魔法：
* 写入一端的数据直接出现在另一端的接收缓冲区中
* 这种设计避免了复杂的硬件操作和中断处理 */
count = tty_insert_flip_string(to->port, buf, count);
/* 立即通知对端有数据到达
* 这会唤醒所有等待读取数据的进程 */
tty_flip_buffer_push(to->port);
}
return count;
}
PTY数据传输的技术特点：
- 零拷贝传输：数据直接在内核缓冲区间传递，无需用户空间拷贝
- 即时通知：数据传输后立即唤醒等待的进程
- 双向对称：master和slave使用完全相同的传输机制
- 流控支持：支持标准的TTY流控机制
- 高效性：避免了硬件操作的开销
Unix98 PTY：现代标准的实现
现代Linux系统使用Unix98 PTY标准，它相比传统的BSD PTY提供了更好的可扩展性、安全性和管理能力：
// drivers/tty/pty.c
static void __init unix98_pty_init(void)
{
/* 第一步：分配PTY master驱动 */
ptm_driver = tty_alloc_driver(NR_UNIX98_PTY_MAX,
TTY_DRIVER_RESET_TERMIOS | /* 每次打开时重置termios */
TTY_DRIVER_REAL_RAW | /* 支持真正的原始模式 */
TTY_DRIVER_DYNAMIC_DEV | /* 动态创建设备节点 */
TTY_DRIVER_DEVPTS_MEM | /* 使用devpts文件系统 */
TTY_DRIVER_DYNAMIC_ALLOC); /* 动态分配设备号 */
if (IS_ERR(ptm_driver))
panic("Couldn't allocate Unix98 ptm driver");
/* 第二步：分配PTY slave驱动 */
pts_driver = tty_alloc_driver(NR_UNIX98_PTY_MAX,
TTY_DRIVER_RESET_TERMIOS |
TTY_DRIVER_REAL_RAW |
TTY_DRIVER_DYNAMIC_DEV |
TTY_DRIVER_DEVPTS_MEM |
TTY_DRIVER_DYNAMIC_ALLOC);
if (IS_ERR(pts_driver))
panic("Couldn't allocate Unix98 pts driver");
/* 第三步：配置PTY master驱动 */
ptm_driver->driver_name = "pty_master";
ptm_driver->name = "ptm"; /* 设备名前缀 */
ptm_driver->major = UNIX98_PTY_MASTER_MAJOR; /* 主设备号 */
ptm_driver->minor_start = 0; /* 起始次设备号 */
ptm_driver->type = TTY_DRIVER_TYPE_PTY; /* 驱动类型 */
ptm_driver->subtype = PTY_TYPE_MASTER; /* 子类型：master */
/* 设置默认的终端属性 */
ptm_driver->init_termios = tty_std_termios; /* 标准termios */
ptm_driver->init_termios.c_iflag = 0; /* 输入标志：无特殊处理 */
ptm_driver->init_termios.c_oflag = 0; /* 输出标志：无特殊处理 */
ptm_driver->init_termios.c_cflag = B38400 | CS8 | CREAD; /* 38400波特率，8位数据 */
ptm_driver->init_termios.c_lflag = 0; /* 本地标志：原始模式 */
ptm_driver->init_termios.c_ispeed = 38400; /* 输入波特率 */
ptm_driver->init_termios.c_ospeed = 38400; /* 输出波特率 */
/* 建立master和slave驱动的关联 */
ptm_driver->other = pts_driver; /* master关联到slave */
tty_set_operations(ptm_driver, &ptm_unix98_ops); /* 设置操作函数 */
/* 第四步：配置PTY slave驱动 */
pts_driver->driver_name = "pty_slave";
pts_driver->name = "pts"; /* 设备名前缀 */
pts_driver->major = UNIX98_PTY_SLAVE_MAJOR; /* 主设备号 */
pts_driver->minor_start = 0;
pts_driver->type = TTY_DRIVER_TYPE_PTY;
pts_driver->subtype = PTY_TYPE_SLAVE; /* 子类型：slave */
pts_driver->init_termios = tty_std_termios;
pts_driver->init_termios.c_cflag = B38400 | CS8 | CREAD;
pts_driver->init_termios.c_ispeed = 38400;
pts_driver->init_termios.c_ospeed = 38400;
pts_driver->other = ptm_driver; /* slave关联到master */
tty_set_operations(pts_driver, &pty_unix98_ops); /* 设置操作函数 */
/* 第五步：注册驱动到系统 */
if (tty_register_driver(ptm_driver))
panic("Couldn't register Unix98 ptm driver");
if (tty_register_driver(pts_driver))
panic("Couldn't register Unix98 pts driver");
/* 第六步：创建/dev/ptmx设备节点 */
/* 这是Unix98 PTY的入口点 */
if (register_chrdev_region(MKDEV(TTYAUX_MAJOR, 2), 1, "/dev/ptmx") < 0)
panic("Couldn't register /dev/ptmx driver");
device_create(tty_class, NULL, MKDEV(TTYAUX_MAJOR, 2), NULL, "ptmx");
}
Unix98 PTY的技术优势：
- 动态分配：PTY编号动态分配，支持大量并发连接
- 安全性增强：更好的权限控制和访问管理
- 可扩展性：理论上支持无限数量的PTY设备
- 标准化：遵循Unix98标准，提高跨平台兼容性
- 文件系统集成：与devpts文件系统紧密集成
TTY Buffer系统：高效的数据缓冲机制

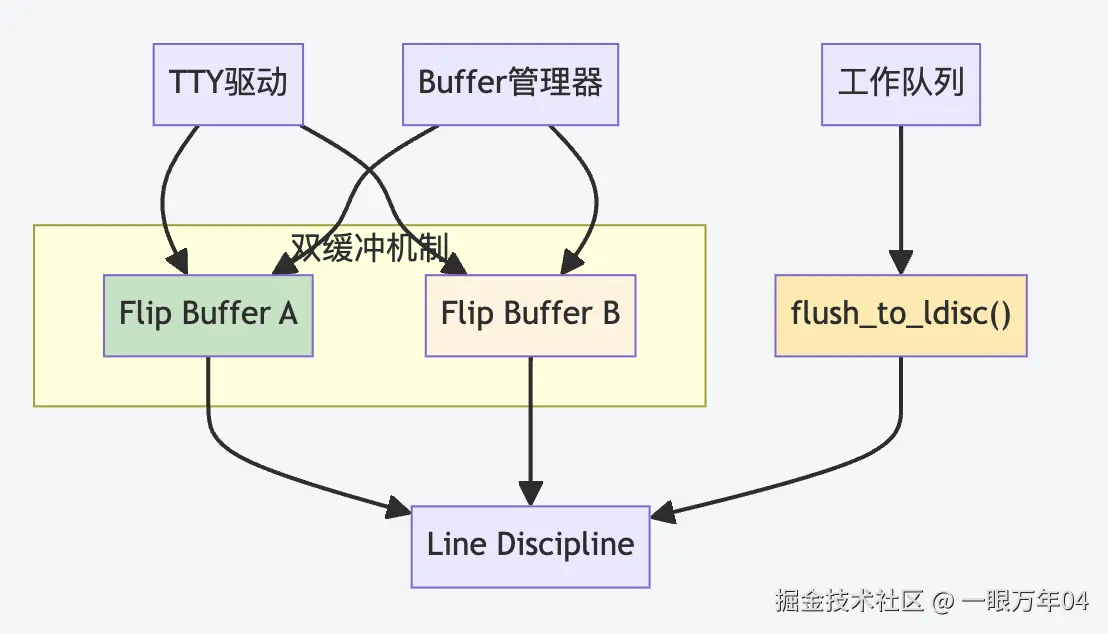

Flip Buffer的设计哲学
TTY Buffer系统是Linux内核中一个精巧的设计，它使用了"Flip Buffer"（翻转缓冲区）机制来实现高效的数据传输。这种设计的核心思想是使用双缓冲区来分离数据的生产和消费，从而提高系统的并发性能。
tty_buffer结构体：缓冲区的基本单元
// include/linux/tty_buffer.h
struct tty_buffer {
union {
struct tty_buffer *next; /* 链表中的下一个缓冲区 */
struct llist_node free; /* 空闲链表节点 */
};
unsigned int used; /* 已使用的字节数 */
unsigned int size; /* 缓冲区总大小 */
unsigned int commit; /* 已提交的字节数 */
unsigned int lookahead; /* 预读字节数 */
unsigned int read; /* 已读取的字节数 */
bool flags; /* 标志位缓冲区 */
/* 数据区域紧跟在结构体后面 */
unsigned long data[]; /* 实际的数据存储区 */
};
tty_buffer的设计特点：
- 变长结构：数据区域的大小可以动态调整
- 状态跟踪：精确跟踪数据的使用、提交和读取状态
- 链表组织：多个缓冲区通过链表连接
- 内存对齐：使用unsigned long确保数据对齐
tty_bufhead：缓冲区管理的核心
// include/linux/tty_buffer.h
struct tty_bufhead {
struct tty_buffer *head; /* 当前处理的缓冲区 */
struct work_struct work; /* 工作队列项 */
struct mutex lock; /* 缓冲区锁 */
atomic_t priority; /* 优先级标志 */
struct tty_buffer sentinel; /* 哨兵缓冲区 */
struct llist_head free; /* 空闲缓冲区链表 */
atomic_t mem_used; /* 已使用的内存 */
int mem_limit; /* 内存使用限制 */
struct tty_buffer *tail; /* 尾部缓冲区 */
struct tty_buffer *free_list; /* 空闲列表（已废弃） */
};
数据插入：从驱动到缓冲区
当TTY驱动接收到数据时，需要将数据插入到缓冲区中。这个过程需要处理内存分配、并发控制和流量管理等复杂问题：
// drivers/tty/tty_buffer.c
int tty_insert_flip_string_flags(struct tty_port *port,
const unsigned char *chars,
const char *flags, size_t size)
{
int copied = 0;
do {
int goal = min_t(size_t, size - copied, TTY_BUFFER_CHUNK);
int flags_copied;
int space = tty_buffer_request_room(port, goal);
struct tty_buffer *tb = port->buf.tail;
if (unlikely(space == 0)) {
/* 没有可用空间，可能需要等待或丢弃数据 */
break;
}
/* 复制数据到缓冲区 */
memcpy(char_buf_ptr(tb, tb->used), chars + copied, space);
/* 如果有标志位，也复制标志位 */
if (flags) {
memcpy(flag_buf_ptr(tb, tb->used), flags + copied, space);
flags_copied = space;
} else {
/* 没有标志位，使用默认值TTY_NORMAL */
memset(flag_buf_ptr(tb, tb->used), TTY_NORMAL, space);
flags_copied = space;
}
tb->used += space; /* 更新已使用字节数 */
copied += space; /* 更新已复制字节数 */
/* 如果缓冲区满了，分配新的缓冲区 */
if (tb->used == tb->size) {
tty_buffer_flush(port, tb);
}
} while (copied < size);
return copied;
}
数据刷新：从缓冲区到Line Discipline
数据刷新是TTY Buffer系统的核心功能，它将缓冲区中的数据传递给Line Discipline进行处理。这个过程使用工作队列来实现异步处理：
// drivers/tty/tty_buffer.c
static void flush_to_ldisc(struct work_struct *work)
{
struct tty_port *port = container_of(work, struct tty_port, buf.work);
struct tty_bufhead *buf = &port->buf;
struct tty_struct *tty;
struct tty_ldisc *disc;
/* 第一步：安全获取关联的TTY设备 */
/*
* 使用READ_ONCE()确保读取操作是原子的
* 在多核系统中，port->itty可能被其他CPU修改
* READ_ONCE()防止编译器优化和确保单次内存访问
*/
tty = READ_ONCE(port->itty);
if (tty == NULL) {
/*
* 如果TTY设备已经被释放或尚未关联，直接返回
* 这是一种优雅的错误处理方式，避免空指针解引用
*/
return;
}
/* 第二步：获取line discipline的引用 */
/*
* tty_ldisc_ref()不仅获取line discipline指针，还增加引用计数
* 这确保了在我们使用期间，line discipline不会被切换或释放
* 这是内核中典型的引用计数保护模式
*/
disc = tty_ldisc_ref(tty);
if (disc == NULL) {
/*
* 如果无法获取line discipline引用，可能是因为：
* 1. TTY正在关闭过程中
* 2. Line discipline正在被切换
* 3. 系统资源不足
*/
return;
}
/* 第三步：锁定缓冲区并开始处理循环 */
mutex_lock(&buf->lock); /* 获取缓冲区互斥锁 */
/*
* 使用互斥锁而不是自旋锁，因为：
* 1. 这个函数在工作队列上下文中运行，可以睡眠
* 2. 缓冲区处理可能需要较长时间
* 3. 避免在持有锁期间浪费CPU时间
*/
while (1) {
struct tty_buffer *head = buf->head; /* 当前处理的缓冲区 */
struct tty_buffer *next; /* 下一个缓冲区 */
int count, rcvd; /* 数据计数和接收计数 */
/* 第四步：检查优先级抢占 */
/*
* 优先级机制允许高优先级操作（如line discipline切换）
* 抢占当前的缓冲区处理过程
* 使用原子读取确保在多核环境下的正确性
*/
if (atomic_read(&buf->priority))
break; /* 有高优先级操作，暂停处理 */
/* 第五步：使用内存屏障确保数据一致性 */
/*
* 在多核系统中，内存操作可能被重排序
* smp_load_acquire()提供获取语义，确保：
* 1. 读取操作是原子的
* 2. 后续操作不会被重排到这个读取之前
* 3. 在所有CPU上看到一致的内存状态
*/
next = smp_load_acquire(&head->next); /* 原子读取下一个缓冲区 */
count = smp_load_acquire(&head->commit) - head->read; /* 计算可处理的数据量 */
/* 第六步：处理空缓冲区和缓冲区切换 */
if (!count) { /* 当前缓冲区没有可处理的数据 */
if (next == NULL) {
/*
* 没有更多缓冲区，处理完成
* 这是正常的退出条件
*/
break;
}
/*
* 当前缓冲区已空，切换到下一个缓冲区
* 这种设计允许连续处理多个缓冲区
*/
buf->head = next; /* 移动头指针到下一个缓冲区 */
tty_buffer_free(port, head); /* 释放已处理完的缓冲区 */
continue; /* 继续处理下一个缓冲区 */
}
/* 第七步：将数据传递给line discipline */
/*
* receive_buf()是line discipline的核心接口
* 它将原始字符数据传递给line discipline进行处理
* 处理过程可能包括：
* 1. 字符转换和映射
* 2. 特殊字符识别和处理
* 3. 信号生成
* 4. 回显处理
* 5. 缓冲区管理
*/
rcvd = receive_buf(disc, head, count);
head->read += rcvd; /* 更新已读取的字节数 */
/* 第八步：处理部分数据传输的情况 */
if (rcvd < count) { /* 如果line discipline没有处理完所有数据 */
/*
* 这种情况可能发生在：
* 1. Line discipline的内部缓冲区满了
* 2. 需要等待某些条件（如用户程序读取数据）
* 3. 遇到了需要特殊处理的字符序列
*
* 在这种情况下，我们暂停处理，等待下次调用
* 未处理的数据仍然在缓冲区中，下次会继续处理
*/
break; /* 暂停处理，等待下次机会 */
}
}
/* 第九步：清理和资源释放 */
mutex_unlock(&buf->lock); /* 释放缓冲区互斥锁 */
/*
* 释放锁的时机很重要：
* 1. 确保所有缓冲区操作都已完成
* 2. 允许其他操作（如新数据插入）继续进行
* 3. 避免长时间持有锁影响系统性能
*/
tty_ldisc_deref(disc); /* 释放line discipline引用 */
/*
* 这是引用计数管理的对应操作
* 确保line discipline的引用计数正确，允许其被切换或释放
* 这种配对的引用管理是内核编程的重要模式
*/
}
flush_to_ldisc函数的设计精髓：
这个函数体现了Linux内核异步处理的精髓：
-
工作队列机制：
- 将耗时的缓冲区处理从中断上下文移到进程上下文
- 允许处理过程中睡眠和调度
- 提高系统的响应性和吞吐量
-
内存屏障的正确使用：
- 使用smp_load_acquire()确保多核一致性
- 防止编译器和CPU的重排序优化
- 保证数据的可见性和顺序性
-
优雅的错误处理：
- 多层次的安全检查
- 资源的正确获取和释放
- 部分失败情况的恢复机制
-
高效的缓冲区管理：
- 批量处理多个缓冲区
- 动态的缓冲区分配和释放
- 流量控制和背压处理
-
并发安全设计：
- 适当的锁粒度
- 原子操作的使用
- 引用计数管理
这个函数是理解Linux内核异步I/O处理的绝佳例子，展示了如何在保证正确性的同时实现高性能的数据处理。
flush_to_ldisc的设计亮点：
- 异步处理：使用工作队列避免阻塞中断处理
- 内存屏障：使用smp_load_acquire确保多核一致性
- 优先级处理：支持高优先级操作的抢占
- 错误恢复：处理部分数据传输的情况
- 资源管理：正确管理锁和引用计数
内存管理和流量控制
TTY Buffer系统实现了精细的内存管理和流量控制机制，防止内存耗尽和数据丢失：
// drivers/tty/tty_buffer.c
int tty_buffer_request_room(struct tty_port *port, size_t size)
{
struct tty_bufhead *buf = &port->buf;
struct tty_buffer *b, *n;
int left, change;
/* 检查内存使用限制 */
if (atomic_read(&buf->mem_used) > buf->mem_limit) {
/* 内存使用超限，触发刷新 */
schedule_work(&buf->work);
return 0;
}
/* 获取当前尾部缓冲区 */
b = buf->tail;
if (b == NULL) {
/* 没有缓冲区，分配新的 */
b = tty_buffer_alloc(port, size);
if (b == NULL)
return 0;
buf->tail = b;
buf->head = b;
}
/* 计算可用空间 */
left = b->size - b->used;
if (left < size) {
/* 当前缓冲区空间不足，分配新的 */
n = tty_buffer_alloc(port, size);
if (n != NULL) {
/* 链接新缓冲区 */
smp_store_release(&b->next, n);
buf->tail = n;
b = n;
left = b->size - b->used;
} else {
/* 分配失败，使用现有空间 */
size = left;
}
}
change = size;
if (change)
atomic_add(change, &buf->mem_used);
return change;
}
原子操作和内存屏障：并发安全的保障
内存屏障在TTY中的应用
TTY子系统大量使用了原子操作和内存屏障来确保多核环境下的数据一致性。这些机制是现代并发编程的基础：
// 在flush_to_ldisc中的关键代码
next = smp_load_acquire(&head->next);
count = smp_load_acquire(&head->commit) - head->read;
smp_load_acquire的作用：
- 原子读取：确保读取操作是原子的
- 获取语义：防止后续操作重排到读取之前
- 内存一致性：确保在多核系统中看到一致的数据
atomic_read的实现和应用
// 检查优先级的原子操作
if (atomic_read(&buf->priority))
break;
atomic_read的特点：
- 编译器屏障：防止编译器优化导致的重复读取
- 单次访问：确保对变量的访问是原子的
- 平台优化：在不同架构上有针对性的优化
系统调用接口：用户空间的桥梁
open系统调用在TTY中的实现
当用户程序打开TTY设备时，会经历一个复杂的初始化过程：
// drivers/tty/tty_io.c
static int tty_open(struct inode *inode, struct file *filp)
{
struct tty_struct *tty;
int noctty, retval;
dev_t device = inode->i_rdev; /* 获取设备号 */
retry_open:
retval = tty_alloc_file(filp); /* 分配TTY文件结构 */
if (retval)
return -ENOMEM;
tty = tty_open_current_tty(device, filp); /* 尝试打开当前TTY */
if (!tty)
tty = tty_open_by_driver(device, filp); /* 通过驱动打开TTY */
if (IS_ERR(tty)) {
tty_free_file(filp);
retval = PTR_ERR(tty);
if (retval != -EAGAIN || signal_pending(current))
return retval;
schedule(); /* 等待并重试 */
goto retry_open;
}
tty_add_file(tty, filp); /* 将文件添加到TTY */
if (tty->ops->open) /* 调用TTY驱动的open方法 */
retval = tty->ops->open(tty, filp);
else
retval = -ENODEV;
if (!retval)
tty_open_proc_set_tty(filp, tty); /* 设置进程的控制终端 */
tty_unlock(tty);
return retval;
}
write系统调用的TTY处理
写入TTY设备涉及多层处理，从VFS到line discipline再到驱动：
// drivers/tty/tty_io.c
static ssize_t tty_write(struct kiocb *iocb, struct iov_iter *from)
{
struct file *file = iocb->ki_filp;
struct tty_struct *tty = file_tty(file);
struct tty_ldisc *ld;
ssize_t ret;
if (tty_paranoia_check(tty, file_inode(file), "tty_write"))
return -EIO;
if (!tty || !tty->ops->write || tty_io_error(tty))
return -EIO;
ld = tty_ldisc_ref_wait(tty); /* 获取line discipline引用 */
if (!ld)
return hung_up_tty_write(iocb, from);
if (!ld->ops->write)
ret = -EIO;
else
ret = iterate_tty_write(ld, tty, file, from); /* 迭代写入 */
tty_ldisc_deref(ld); /* 释放line discipline引用 */
return ret;
}
性能优化和调试技术
缓冲区调优策略
TTY子系统提供了多种缓冲区调优机制：
// 设置缓冲区大小限制
void tty_buffer_set_limit(struct tty_port *port, int limit)
{
port->buf.mem_limit = limit;
}
// 动态调整缓冲区大小
static struct tty_buffer *tty_buffer_alloc(struct tty_port *port, size_t size)
{
struct tty_buffer *p;
/* 限制单个缓冲区的最大大小 */
if (size > TTY_BUFFER_PAGE)
size = TTY_BUFFER_PAGE;
/* 分配缓冲区结构和数据区域 */
p = kmalloc(sizeof(struct tty_buffer) + 2 * size, GFP_ATOMIC);
if (p == NULL)
return NULL;
p->used = 0;
p->size = size;
p->next = NULL;
p->commit = 0;
p->read = 0;
p->flags = true;
return p;
}
调试和监控接口
Linux提供了丰富的TTY调试和监控接口：
// /proc/tty/drivers的实现
static int tty_drivers_proc_show(struct seq_file *m, void *v)
{
struct tty_driver *p = list_entry(v, struct tty_driver, tty_drivers);
seq_printf(m, "%-20s /dev/%-8s %3d %7s %s\n",
p->driver_name ? p->driver_name : "unknown",
p->name, p->major,
p->type == TTY_DRIVER_TYPE_PTY ? "pty" : "serial",
p->subtype == SYSTEM_TYPE_CONSOLE ? "console" : "");
return 0;
}
总结：TTY子系统的技术价值
通过对Linux TTY子系统内核实现的深入分析，我们可以看到：
设计哲学的体现
- 分层架构：清晰的职责分离和接口定义
- 抽象封装：硬件无关的统一接口
- 并发安全：精细的锁设计和原子操作
- 性能优化：高效的缓冲区管理和异步处理
- 可扩展性：支持多种设备类型和协议
技术特点
- Line Discipline机制：灵活的协议处理框架
- PTY设计：软件模拟硬件的经典案例
- Flip Buffer：高效的双缓冲区机制
- 内存屏障应用：现代并发编程的实践
- 工作队列使用：异步处理的优雅实现
TTY子系统不仅是Linux内核的重要组成部分，更是学习操作系统设计和内核编程的优秀教材。它展示了如何将复杂的需求转化为优雅的软件设计，如何在保持兼容性的同时不断演进和优化。
