今天我们来讲一下编码规则的功能设计与开发。

1. 概述

在MES（制造执行系统）中，定时任务承担着数据同步、报表生成、设备状态检查等关键功能。本文档详细阐述基于Quartz的定时任务模块设计与实现，重点解决线程安全、任务调度策略等核心问题。

2. 定时任务框架选型

2.1 主流框架对比

特性QuartzSpring @ScheduledXXL-JOBTimer
分布式支持需要额外配置不支持原生支持不支持
动态任务管理支持不支持支持有限支持
失败处理策略完善简单完善有限
任务持久化支持不支持支持不支持
Cron表达式支持完整支持支持支持不支持
线程池管理可配置简单可配置固定单线程
学习曲线中等简单中等简单

2.2 选择Quartz的原因

  1. 非分布式需求：当前MES系统为单实例部署，无需分布式调度能力

  2. 动态任务管理：支持运行时添加、修改、删除任务，适应MES需求变化

  3. 健壮的错误处理：提供多种misfire策略应对任务执行失败场景

  4. 企业级特性：作业持久化、事务支持、集群能力（为未来扩展预留）

  5. 成熟稳定：经过多年生产验证，社区支持完善

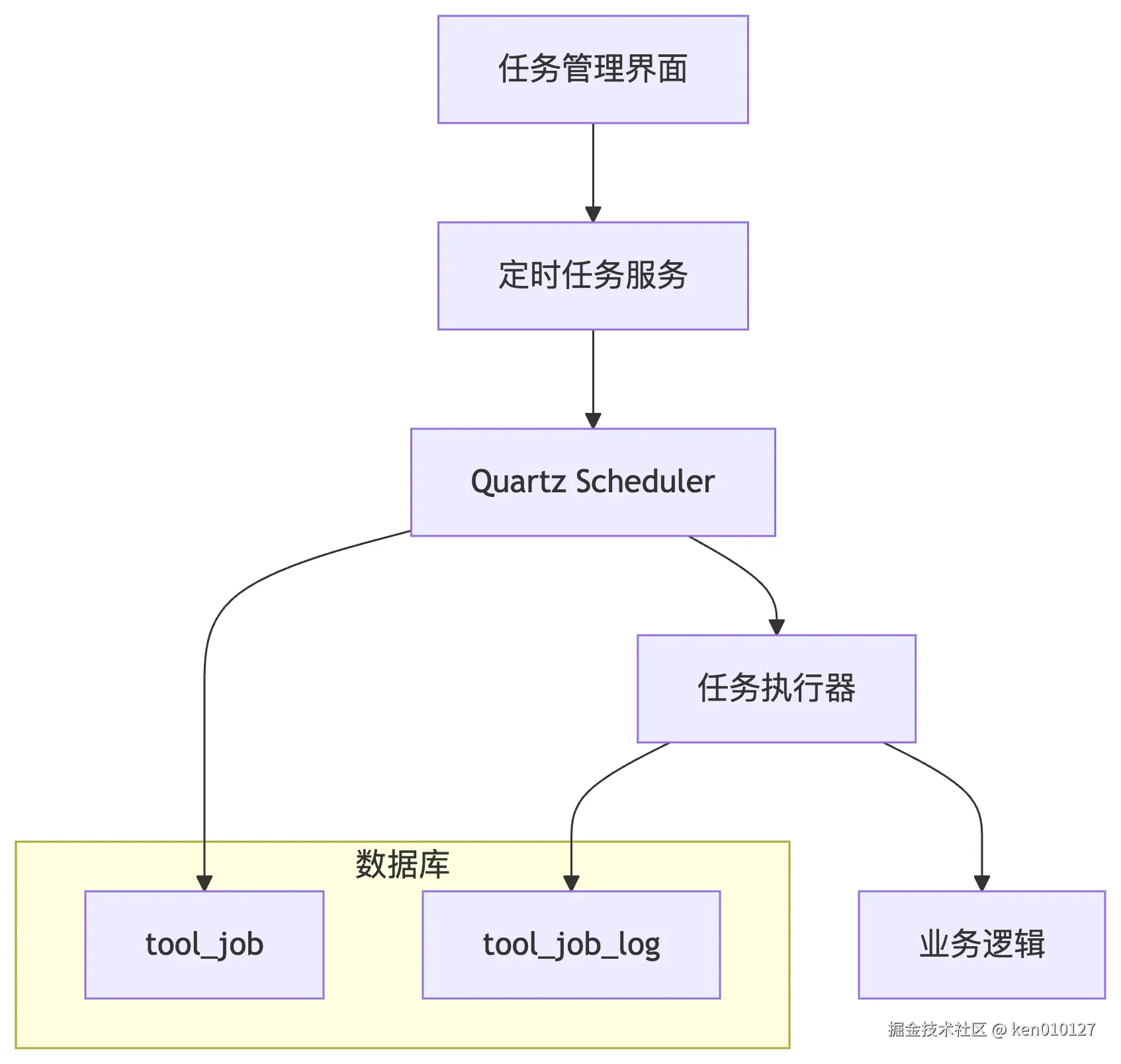

3. 系统架构设计


4. 核心功能实现

4.1 表结构

定时任务调度表（tool_job）

字段名类型约束说明
idbigint主键，非空任务ID
job_namevarchar(64)非空任务名称
job_groupvarchar(64)非空任务组名
invoke_targetvarchar(500)非空调用目标字符串
cron_expressionvarchar(255)可空cron执行表达式
misfire_policyvarchar(20)可空计划执行错误策略（1立即执行 2执行一次 3放弃执行）
concurrentchar可空是否并发执行（0允许 1禁止）
statuschar可空状态（0正常 1暂停）
create_bybigint可空创建者
create_timedatetime可空创建时间
update_bybigint可空更新者
update_timedatetime可空更新时间
remarkvarchar(500) 默认''可空备注信息
定时任务调度表（tool_job）
字段名类型约束说明
idbigint主键，非空任务ID
job_namevarchar(64)非空任务名称
job_groupvarchar(64)非空任务组名
invoke_targetvarchar(500)非空调用目标字符串
cron_expressionvarchar(255)可空cron执行表达式
misfire_policyvarchar(20)可空计划执行错误策略（1立即执行 2执行一次 3放弃执行）
concurrentchar可空是否并发执行（0允许 1禁止）
statuschar可空状态（0正常 1暂停）
create_bybigint可空创建者
create_timedatetime可空创建时间
update_bybigint可空更新者
update_timedatetime可空更新时间
remarkvarchar(500) 默认''可空备注信息

4.2 定时任务执行类

/**
 * 抽象quartz调用
 *
 * @author fwj
 **/

public abstract class AbstractQuartzJob implements Job
{
    private static final Logger log = LoggerFactory.getLogger(AbstractQuartzJob.class);

    /**
     * 线程本地变量
     */
    private static ThreadLocal<LocalDateTime> threadLocal = new ThreadLocal<>();

    @Override
    public void execute(JobExecutionContext context) throws JobExecutionException
    {
        com.hgyc.mom.tool.entity.Job toolJob = new com.hgyc.mom.tool.entity.Job();
        BeanUtils.copyBeanProp(toolJob, context.getMergedJobDataMap().get(ScheduleConstants.TASK_PROPERTIES));
        try
        {
            before(context, toolJob);
            if (toolJob != null)
            {
                doExecute(context, toolJob);
            }
            after(context, toolJob, null);
        }
        catch (Exception e)
        {
            log.error("任务执行异常  - ：", e);
            after(context, toolJob, e);
        }
    }

    /**
     * 执行前
     *
     * @param context 工作执行上下文对象
     * @param toolJob 系统计划任务
     */
    protected void before(JobExecutionContext context, com.hgyc.mom.tool.entity.Job toolJob)
    {
        threadLocal.set(LocalDateTime.now());
    }

    /**
     * 执行后
     *
     * @param context 工作执行上下文对象
     * @param toolJob 系统计划任务
     */
    protected void after(JobExecutionContext context, com.hgyc.mom.tool.entity.Job toolJob, Exception e)
    {
        LocalDateTime startTime = threadLocal.get();
        threadLocal.remove();

        final JobLog jobLog = new JobLog();
        jobLog.setJobName(toolJob.getJobName());
        jobLog.setJobGroup(toolJob.getJobGroup());
        jobLog.setInvokeTarget(toolJob.getInvokeTarget());
        jobLog.setStartTime(startTime);
        jobLog.setStopTime(LocalDateTime.now());
        // 计算持续时间
        Duration duration = Duration.between(startTime, jobLog.getStopTime());
        long runMs = duration.toMillis();
        jobLog.setJobMessage(jobLog.getJobName() + " 总共耗时：" + runMs + "毫秒");
        if (e != null)
        {
            jobLog.setStatus(Constants.FAIL);
            String errorMsg = StringUtils.substring(ExceptionUtils.getExceptionMessage(e), 0, 2000);
            jobLog.setExceptionInfo(errorMsg);
        }
        else
        {
            jobLog.setStatus(Constants.SUCCESS);
        }

        // 写入数据库当中
        SpringUtils.getBean(JobLogService.class).save(jobLog);
    }

    /**
     * 执行方法，由子类重载
     *
     * @param context 工作执行上下文对象
     * @param job 系统计划任务
     * @throws Exception 执行过程中的异常
     */
    protected abstract void doExecute(JobExecutionContext context, com.hgyc.mom.tool.entity.Job job) throws Exception;
}

备注： 定义了任务执行前后的方法，before和after，可以自定义逻辑进行扩充，这里我定义了任务执行后，记录任务执行的日志。

禁止并发执行类

/**
 * 定时任务处理（禁止并发执行）
 *
 * @author fwj
 * */@DisallowConcurrentExecution
public class QuartzDisallowConcurrentExecution extends AbstractQuartzJob
{
    @Override
    protected void doExecute(JobExecutionContext context, Job sysJob) throws Exception
    {
        JobInvokeUtil.invokeMethod(sysJob);
    }
}

允许并发执行类

/**
 * 定时任务处理（允许并发执行）
 *
 * @author fwj
 * */public class QuartzJobExecution extends AbstractQuartzJob
{
    @Override
    protected void doExecute(JobExecutionContext context, Job sysJob) throws Exception
    {
        JobInvokeUtil.invokeMethod(sysJob);
    }
}

通过配置任务信息，执行定时任务

/**
 * 任务执行工具
 *
 * @author fwj */public class JobInvokeUtil
{
    /**
     * 执行方法
     *
     * @param job 系统任务
     */
    public static void invokeMethod(Job job) throws Exception
    {
        String invokeTarget = job.getInvokeTarget();
        String beanName = getBeanName(invokeTarget);
        String methodName = getMethodName(invokeTarget);
        List<Object[]> methodParams = getMethodParams(invokeTarget);

        if (!isValidClassName(beanName))
        {
            Object bean = SpringUtils.getBean(beanName);
            invokeMethod(bean, methodName, methodParams);
        }
        else
        {
            Object bean = Class.forName(beanName).newInstance();
            invokeMethod(bean, methodName, methodParams);
        }
    }

    /**
     * 调用任务方法
     *
     * @param bean 目标对象
     * @param methodName 方法名称
     * @param methodParams 方法参数
     */
    private static void invokeMethod(Object bean, String methodName, List<Object[]> methodParams)
            throws NoSuchMethodException, SecurityException, IllegalAccessException, IllegalArgumentException,
            InvocationTargetException
    {
        if (StringUtils.isNotNull(methodParams) && methodParams.size() > 0)
        {
            Method method = bean.getClass().getDeclaredMethod(methodName, getMethodParamsType(methodParams));
            method.invoke(bean, getMethodParamsValue(methodParams));
        }
        else
        {
            Method method = bean.getClass().getDeclaredMethod(methodName);
            method.invoke(bean);
        }
    }

    /**
     * 校验是否为为class包名
     *
* @param invokeTarget 名称
     * @return true是 false否
     */
    public static boolean isValidClassName(String invokeTarget)
    {
        return StringUtils.countMatches(invokeTarget, ".") > 1;
    }

    /**
     * 获取bean名称
     *
* @param invokeTarget 目标字符串
     * @return bean名称
     */
    public static String getBeanName(String invokeTarget)
    {
        String beanName = StringUtils.substringBefore(invokeTarget, "(");
        return StringUtils.substringBeforeLast(beanName, ".");
    }

    /**
     * 获取bean方法
     *
* @param invokeTarget 目标字符串
     * @return method方法
     */
    public static String getMethodName(String invokeTarget)
    {
        String methodName = StringUtils.substringBefore(invokeTarget, "(");
        return StringUtils.substringAfterLast(methodName, ".");
    }

    /**
     * 获取method方法参数相关列表
     *
* @param invokeTarget 目标字符串
     * @return method方法相关参数列表
     */
    public static List<Object[]> getMethodParams(String invokeTarget)
    {
        String methodStr = StringUtils.substringBetween(invokeTarget, "(", ")");
        if (StringUtils.isEmpty(methodStr))
        {
            return null;
        }
        String[] methodParams = methodStr.split(",(?=([^\"']*[\"'][^\"']*[\"'])*[^\"']*$)");
        List<Object[]> classs = new LinkedList<>();
        for (int i = 0; i < methodParams.length; i++)
        {
            String str = StringUtils.trimToEmpty(methodParams[i]);
            // String字符串类型，以'或"开头
            if (StringUtils.startsWithAny(str, "'", "\""))
            {
                classs.add(new Object[] { StringUtils.substring(str, 1, str.length() - 1), String.class });
            }
            // boolean布尔类型，等于true或者false
            else if ("true".equalsIgnoreCase(str) || "false".equalsIgnoreCase(str))
            {
                classs.add(new Object[] { Boolean.valueOf(str), Boolean.class });
            }
            // long长整形，以L结尾
            else if (StringUtils.endsWith(str, "L"))
            {
                classs.add(new Object[] { Long.valueOf(StringUtils.substring(str, 0, str.length() - 1)), Long.class });
            }
            // double浮点类型，以D结尾
            else if (StringUtils.endsWith(str, "D"))
            {
                classs.add(new Object[] { Double.valueOf(StringUtils.substring(str, 0, str.length() - 1)), Double.class });
            }
            // 其他类型归类为整形
            else
            {
                classs.add(new Object[] { Integer.valueOf(str), Integer.class });
            }
        }
        return classs;
    }

    /**
     * 获取参数类型
     *
* @param methodParams 参数相关列表
     * @return 参数类型列表
     */
    public static Class<?>[] getMethodParamsType(List<Object[]> methodParams)
    {
        Class<?>[] classs = new Class<?>[methodParams.size()];
        int index = 0;
        for (Object[] os : methodParams)
        {
            classs[index] = (Class<?>) os[1];
            index++;
        }
        return classs;
    }

    /**
     * 获取参数值
     *
* @param methodParams 参数相关列表
     * @return 参数值列表
     */
    public static Object[] getMethodParamsValue(List<Object[]> methodParams)
    {
        Object[] classs = new Object[methodParams.size()];
        int index = 0;
        for (Object[] os : methodParams)
        {
            classs[index] = (Object) os[0];
            index++;
        }
        return classs;
    }
}

备注： 这里是使用了Java的反射机制，通过定义的执行类和执行方法，具体实现请查看 invokeMethod 方法

5 功能说明

Pasted image 20250630220705.png

5.1 配置定时任务

系统工具 -- 定时任务 -- 新增

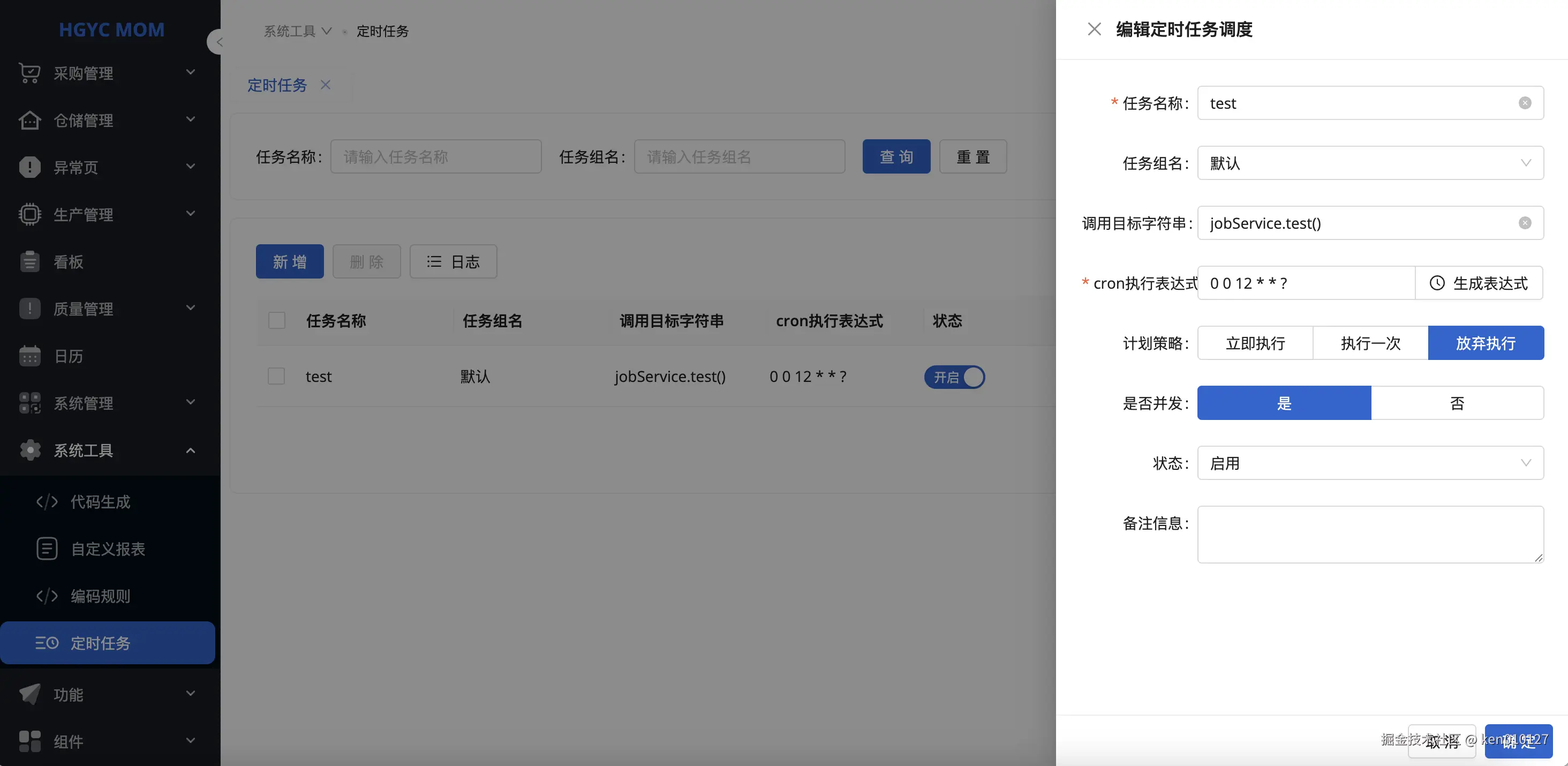

Pasted image 20250630220800.png

  1. 这里我添加了一个测试的任务 jobService.test(), jobService 可以通过spring 注解 @Service("jobService")定义，也可以使用完成的类路径定义， test()为要定时执行的方法。
  2. cron执行表达，我在前端封装了一个生成表达式的组件，点击【生产表达式】按钮

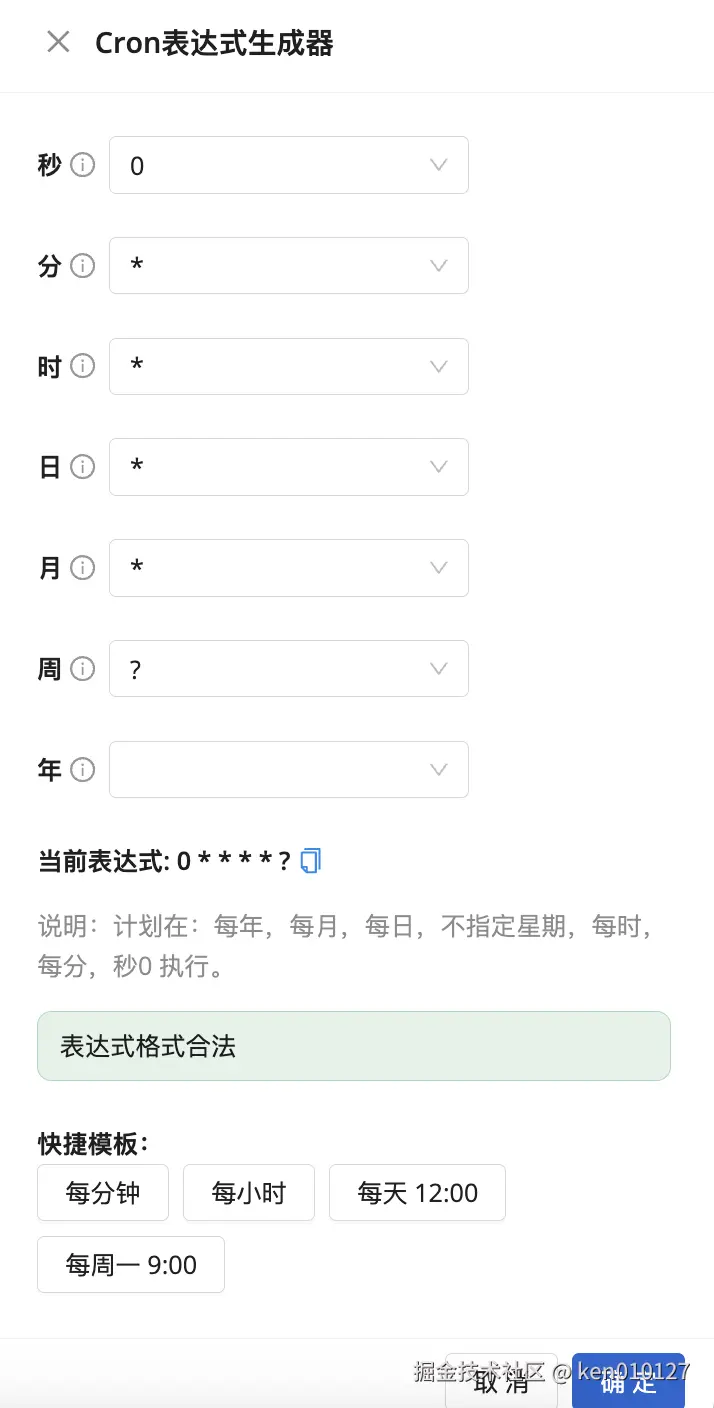

Pasted image 20250630221241.png 这里有快速模板，可以直接点击就可以生成对应的cron表达式，也可以自己手动配置，配置完之后会自动生成表达式的说明和是否合法。

5.2 执行定时任务

有两种方法执行，第一种是通过cron表达式执行，第二种是通过手动触发执行。这里说明手动触发如何实行。

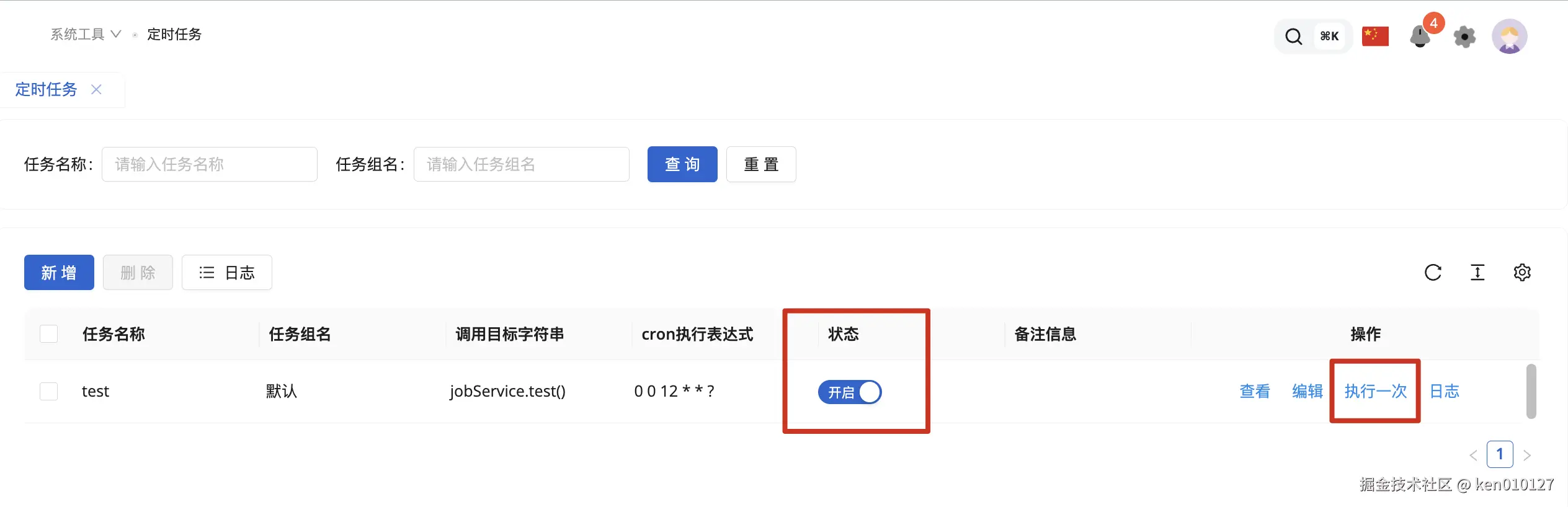

Pasted image 20250630221612.png 首先任务状态是【开启】状态，选择要执行的任务，点击操作列中的【执行一次】按钮。

5.3 任务执行日志

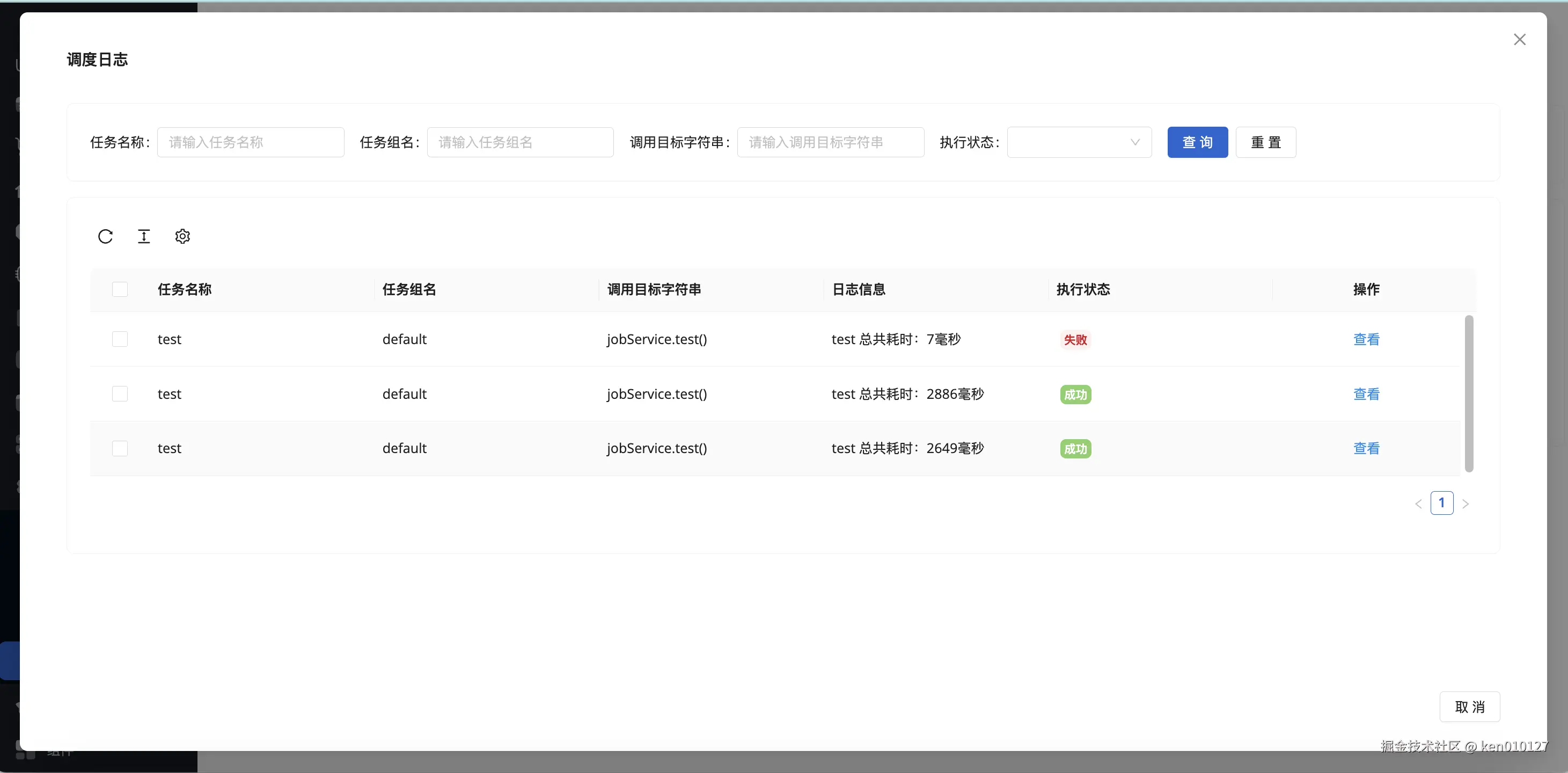

Pasted image 20250630221815.png 日志可以通过定时任务操作按钮中的【日志】查看所有任务的执行日志，如果只需要查看对应任务的执行日志，可以在对应任务的操作列中点击【日志】查看。

本文源码已上传Gitee 开源项目地址：

欢迎在评论区分享你的技术选型经验，或对本文方案的改进建议！
