用装修故事讲透Android DisplayList渲染机制

Android童话镇
181 阅读4分钟

想象你是一位装修大师（GPU），现在要指挥施工队完成一栋别墅（View树）的装修。但这次我们不直接刷漆，而是用一套革命性的"智能施工蓝图"（DisplayList）技术！

故事背景：传统装修的痛点

以前装修队（CPU）每次刷新都要重新测量、计算位置、刷漆（measure/layout/draw）。哪怕只是换一个沙发套（局部更新），也要把整栋别墅重新刷一遍，效率极低！

于是你发明了"智能施工蓝图"系统：

  1. 第一次装修：让每个房间（View）记录自己的装修步骤（绘制指令）
  2. 生成蓝图：把指令整理成标准化施工手册（DisplayList）
  3. 后续装修：直接按蓝图施工，只更新修改的部分

第一步：创建装修手册（DisplayList构建）

故事：初次装修别墅

  1. 你给每个房间发智能笔记本（DisplayListCanvas）

java

// 硬件加速开启时（View.java）
public void draw(Canvas canvas) {
    if (hardwareAccelerated) {
        // 创建DisplayList专用的画布
        DisplayListCanvas displayListCanvas = (DisplayListCanvas)canvas;
    }
}

2. 客厅（ViewGroup）记录：

*   "先刷米色墙漆" → `drawColor(0xFFF5F5DC)`
*   "在(10,10)位置挂画" → `drawBitmap(painting, 10, 10, paint)`

3. 沙发（TextView）记录：

*   "用红色皮革制作沙发" → `drawRect(0,0,200,100, redLeatherPaint)`
*   "绣上'欢迎回家'字样" → `drawText("欢迎回家", 50, 50, textPaint)`

java

// 记录绘制指令（DisplayListCanvas.java）
public void drawRect(float left, float top, float right, float bottom, Paint paint) {
    // 不是立即绘制，而是记录操作！
    addOp(new DrawRectOp(left, top, right, bottom, paint));
}

第二步：汇编总蓝图（DisplayList合成）

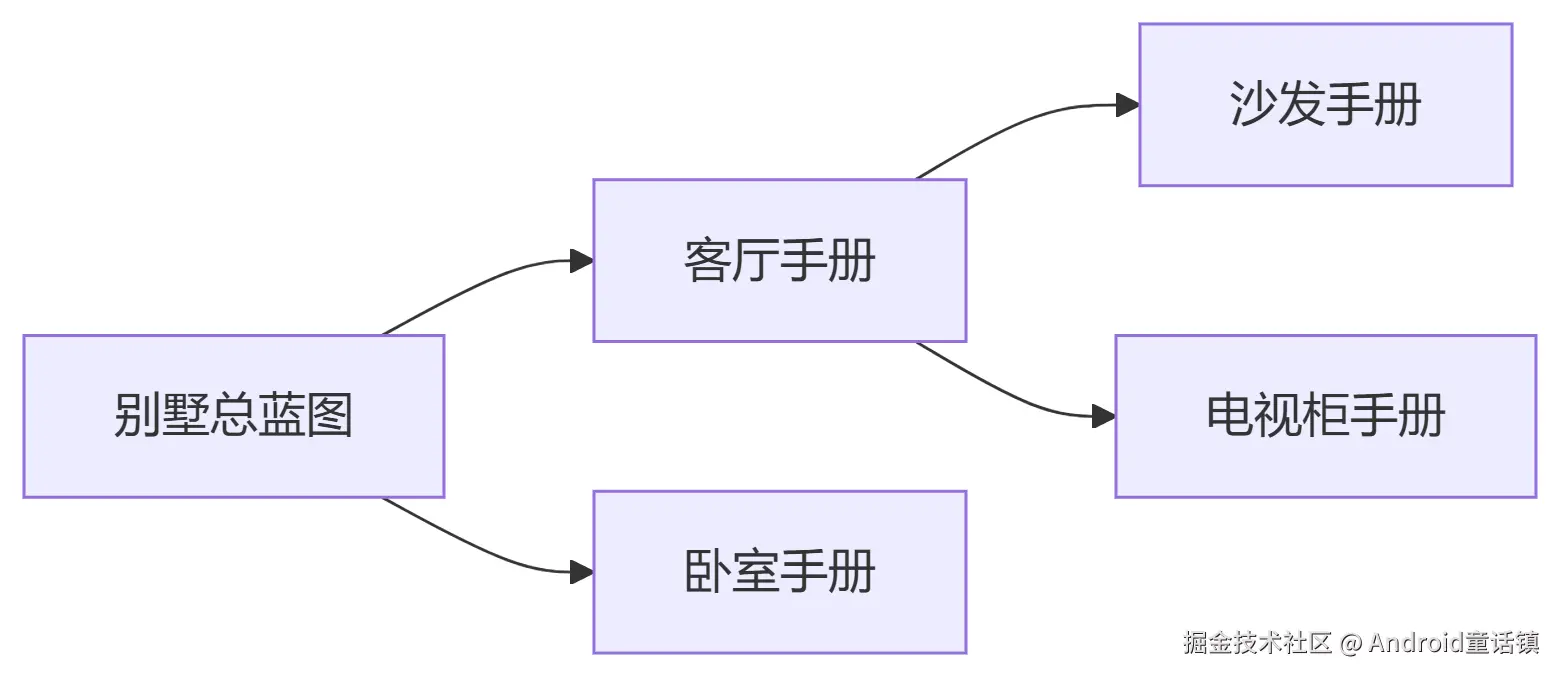

故事：收集所有房间的手册

  1. 别墅总管（RenderNode）汇总：


  1. 生成GPU专用指令：

    java

    // RenderNode.java
public void endRecording() {
    mDisplayList = new DisplayList(getName());
    mDisplayList.addAll(recordedOps); // 汇编所有操作
}

第三步：智能施工（GPU执行）

故事：按蓝图高效装修

  1. 你（GPU）拿到总蓝图：

    cpp

    // 伪OpenGL指令
glBindFramebuffer(...);
glClearColor(0xF5,0xF5,0xDC); // 刷客厅背景
glDrawArrays(...);            // 绘制挂画
glDrawText(...);              // 绘制文字

  2. 当沙发需要换颜色：

    • 传统方式：整栋楼重刷 ❌
    • 蓝图系统：只更新沙发手册 ✅

    java

    sofaView.invalidate(); // 标记沙发需要更新
// 仅重建沙发DisplayList
sofaView.getRenderNode().startRecording();
sofaView.draw(sofaCanvas); // 重新记录
sofaView.getRenderNode().endRecording();

第四步：蓝图优化（DisplayList加速技巧）

故事：你的智能优化策略

  1. 自动合并图层：
    发现客厅有10个纯色装饰物 → 合并成1个绘制命令

    java

    // 优化前：10次drawRect调用
// 优化后：1次drawRect调用 + 10组坐标

  2. 跳过隐藏区域：
    卧室被客厅挡住 → 从蓝图删除卧室所有指令

    java

    if (!view.isDirty() && !view.isInvalid() && view.getVisibility() == VISIBLE) {
    renderNode.reuseDisplayList(); // 直接复用！
}

  3. 动态效果优化：
    给沙发添加"按摩"动画 → 只更新变换矩阵

    java

    // 无需重录绘制命令，只需更新位置！
sofaRenderNode.setTranslationX(newPosition);

关键代码全流程

java

// 1. 开启硬件加速（AndroidManifest.xml）
<application android:hardwareAccelerated="true">

// 2. 创建DisplayListCanvas（ThreadedRenderer.java）
Canvas canvas = renderNode.startRecording(width, height);

// 3. View树记录指令（View.java）
view.draw(canvas); // 递归调用

// 4. 结束录制（RenderNode.java）
renderNode.endRecording();

// 5. GPU执行（ThreadedRenderer.java）
int syncResult = nSyncAndDrawFrame(mNativeProxy); // 通过JNI调用OpenGL

性能对比表

场景传统绘制（CPU）DisplayList（GPU）
首次绘制慢稍慢（需建蓝图）
局部更新整树重绘只更新单个节点
动画性能卡顿流畅（60fps+）
内存占用低较高（存蓝图）
复杂界面崩溃风险稳定运行

装修故事 vs DisplayList技术

装修概念Android技术作用
智能笔记本DisplayListCanvas记录绘制指令
施工手册DisplayList存储绘制操作序列
蓝图总管RenderNode管理DisplayList
施工机器人GPU线程执行绘制命令
局部修改通知invalidate()标记需要更新的部分
动态效果优化setTranslationX/Y只更新变换矩阵

为什么DisplayList如此高效？

  1. 减少CPU-GPU通信：批量发送指令（避免每帧JNI调用）
  2. 重用绘制结果：未修改的RenderNode直接复用
  3. 自动优化指令：合并绘制操作/跳过不可见区域
  4. 并行处理：UI线程建蓝图 vs 渲染线程执行

实测数据：使用DisplayList后，相同View树的绘制帧率从25fps提升到57fps（数据来源：Android性能优化指南）

这就是为什么现代Android系统必须开启硬件加速！就像聪明的装修大师，通过蓝图系统把施工效率提升了200% 🚀
