前言
一般App开发中，其实挺少会用到JNI，但阅读源码或集成so会接触到它，因此还是需要有所了解。本文将介绍JNI的注册、集成so以及Android源码中的JNI。
本文默认读者掌握JNI基础语法，需要语法参考请访问项目文档
一、JNI是什么
JNI就是为了让Java层和Native层代码可以相互调用。
而JNI分为静态注册和动态注册2种，话不多说，我们直接开始正题吧。
二、静态注册
好处：在项目中直接将 Java 方法绑定到固定的 Native 函数，可以减少运行时查找开销。
2.1 运行Android JNI 示例demo
在Android Studio中，新建一个Native C++项目

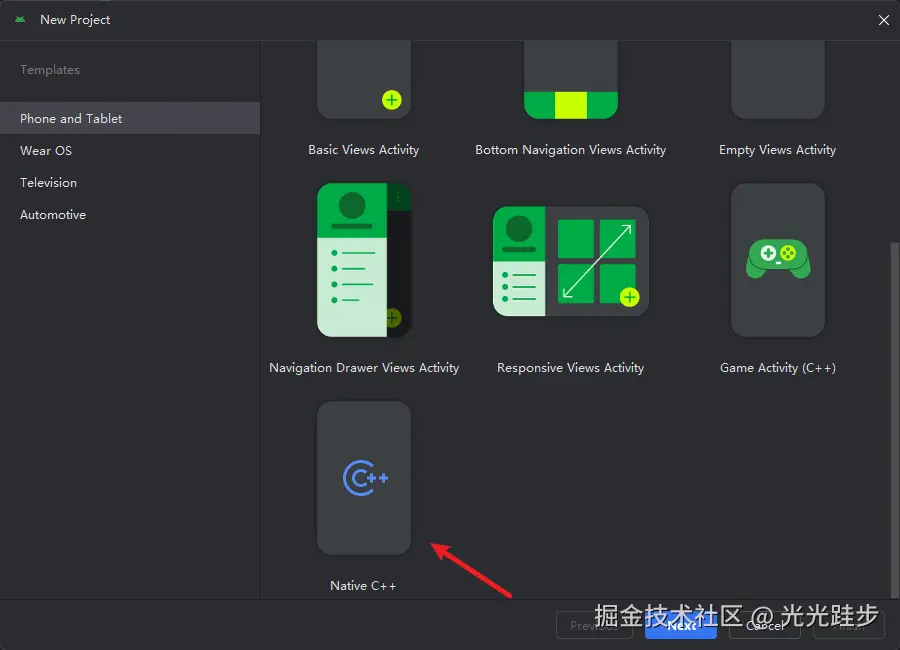

选择Native C++，如下图所示
我们先分析一下自动生成的Native C++项目，打开它。
生成的目录结构中，cpp 目录包含 CMakeLists.txt 和 native-lib.cpp 文件，其中 CMakeLists.txt 定义了动态库的构建流程。

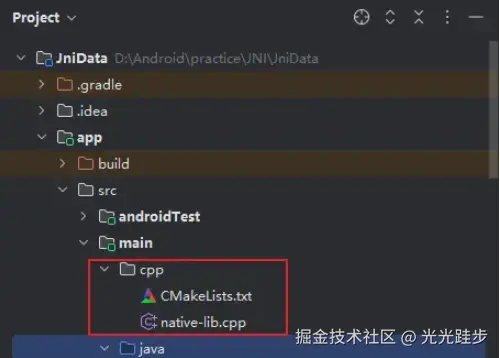

项目目录结构如下图所示：
打开CMakeLists.txt
# 声明使用的CMake最低版本。
# Android Studio里指定这个版本要和build.gradle中externalNativeBuild.cmake.version保持一致。
cmake_minimum_required(VERSION 3.22.1)
# 设置当前CMake工程名为data，这个名字可以随便起，通常和模块或目标库名字有关。
project("data")
# 告诉CMake编译一个名为data的共享库（.so），它包含源文件native-lib.cpp。
# SHARED 表示生成.so库（动态库）；如果写 STATIC 则会生成.a（静态库）。
# 注意：${CMAKE_PROJECT_NAME}是上面project("data")定义的变量，相当于写add_library(data SHARED native-lib.cpp)
add_library(${CMAKE_PROJECT_NAME} SHARED
# List C/C++ source files with relative paths to this CMakeLists.txt.
native-lib.cpp)
# 给data这个库链接上Android的两个系统库
target_link_libraries(${CMAKE_PROJECT_NAME}
# List libraries link to the target library
android
log)
再打开native-lib.cpp文件
#include <jni.h> // JNI 头文件，提供 Java/C++ 交互相关的接口类型和函数
#include <string> // C++ 标准库中的 string 类型
// 使用 C 语言方式导出符号（避免 C++ 名字修饰）
// JNIEXPORT：告诉编译器导出这个函数供 Java 调用
// JNICALL：定义 JNI 调用规范
extern "C" JNIEXPORT jstring JNICALL
Java_com_jni_data_MainActivity_stringFromJNI( // 这个名字必须和 Java 中的方法签名匹配
JNIEnv* env, // JNIEnv：Java 和 Native 之间的桥梁，提供操作 Java 对象的方法
jobject /* this */) { // jobject：调用这个 native 方法的 Java 对象（通常是 this）
std::string hello = "Hello from C++"; // 使用 C++ 字符串构造内容
// 将 C++ string 转为 JNI 的 jstring 类型（Java 的 String）
return env->NewStringUTF(hello.c_str());
}
再看看MainActivity
package com.jni.data
import androidx.appcompat.app.AppCompatActivity
import android.os.Bundle
import android.widget.TextView
import com.jni.data.databinding.ActivityMainBinding
class MainActivity : AppCompatActivity() {
private lateinit var binding: ActivityMainBinding
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
binding = ActivityMainBinding.inflate(layoutInflater)
setContentView(binding.root)
// Example of a call to a native method
binding.sampleText.text = stringFromJNI()
}
/**
* A native method that is implemented by the 'data' native library,
* which is packaged with this application.
*/
external fun stringFromJNI(): String
companion object {
// Used to load the 'data' library on application startup.
init {
System.loadLibrary("data")
}
}
}

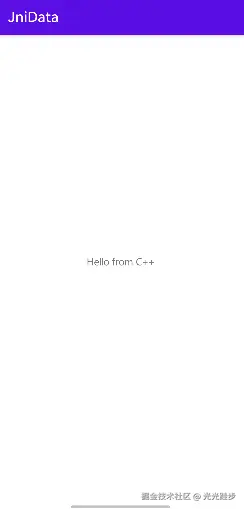

运行后界面如下图所示，成功输出了来自 native 层的字符串，这验证了 JNI 方法与 Java 层绑定的正确性
整个流程
- Gradle 调用您的外部构建脚本
CMakeLists.txt。 - CMake 按照构建脚本中的命令将 C++ 源代码文件
native-lib.cpp编译到共享对象库中，并将其命名为libnative-lib.so。Gradle 随后会将其打包到应用中。 - 在运行时，应用的
MainActivity会使用System.loadLibrary()加载原生库。现在，应用就可以使用库的原生函数stringFromJNI()了。 MainActivity.onCreate()调用stringFromJNI()，后者会返回"Hello from C++"，并使用它来更新TextView。
详见developer.android.google.cn/studio/proj…
2.2 实现静态注册
其实上面的例子就是静态注册，咱们照猫画虎，也实现一个自己的JNI
静态注册的方法名：Java+包名+方法所在类名+方法名，单词之间用下划线连接。
比如这里包名为com.jni.data，类名是MainActivity,方法名是intFromJNI，那么静态注册的方法名就是Java_com_jni_data_MainActivity_intFromJNI
在cpp目录下，新建一个C++文件，文件名随意，这里我命名为my-static-lib
#include<JNI.h>
extern "C" JNIEXPORT jint JNICALL
Java_com_jni_data_MainActivity_intFromJNI(JNIEnv* env, jobject /* this */) {
int number = 2;
return static_cast<jint>(number);
}
修改CMakeLists.txt
add_library(${CMAKE_PROJECT_NAME} SHARED
# List C/C++ source files with relative paths to this CMakeLists.txt.
my-static-lib.cpp // 文件名.cpp
native-lib.cpp)
修改MainActivity
...
binding.sampleText.text = "${intFromJNI()}" // 1.调用intFromJNI获取到数字
...
external fun intFromJNI(): Int // 2.声明intFromJNI函数
companion object {
// Used to load the 'data' library on application startup.
init {
System.loadLibrary("data")
}
}
}
运行，界面会显示2
至此我们静态注册已经实现，但还可以进一步优化，可以把MainActivity关于JNI注册相关代码移到另外一个类中。
package com.jni.data
class JniHelper {
companion object {
// Used to load the 'data' library on application startup.
init {
System.loadLibrary("data")
}
@JvmStatic
external fun stringFromJNI(): String
@JvmStatic
external fun intFromJNI(): Int
}
}
因为stringFromJNI和intFromJNI都移动到了JniHelper, 需要修改它们的方法名
native-lib.cpp
#include <jni.h>
#include <string>
extern "C" JNIEXPORT jstring JNICALL
Java_com_jni_data_JniHelper_stringFromJNI(
JNIEnv* env,
jclass /* this */) {
std::string hello = "Hello from C++";
return env->NewStringUTF(hello.c_str());
}
my-static-lib.cpp:
#include<JNI.h>
extern "C" JNIEXPORT jint JNICALL
Java_com_jni_data_JniHelper_intFromJNI(JNIEnv* env, jclass ) {
int number = 2;
return static_cast<jint>(number);
}
删除MainActivity中多余的代码并修改代码
binding.sampleText.text = JniHelper.stringFromJNI()
运行，同样的效果
三、动态注册
好处：在大型项目中降低方法名变更带来的维护成本，并在 JNI_OnLoad 阶段集中注册。
3.1 实现动态注册
同静态注册一样，在cpp目录下新建C++文件，命名随意, 这里我命名为my-shared-lib
#include <jni.h>
#include <string>
jstring sharedLibString(JNIEnv* env, jobject /* this */) {
std::string hello = "Hello from shared lib";
return env->NewStringUTF(hello.c_str());
}
# 动态注册
jint registerMethod(JNIEnv* env) {
# 查找 Java 层的类 com.jni.data.JniHelper，以便向它注册 native 方法。
jclass clz = env->FindClass("com/jni/data/JniHelper");
# 定义一个 native 方法映射表 `JNINativeMethod` 参数作用分别是Java 中 native 方法名，方法签名，表示无参数、返回 `String`，指向实际的 C++ 实现函数指针
JNINativeMethod jniNativeMethod[] = {{"sharedLibString", "()Ljava/lang/String;", (void*) sharedLibString}};
# 调用`RegisterNatives 注册 native 方法到对应 Java 类。
return env->RegisterNatives(clz, jniNativeMethod, sizeof(jniNativeMethod) / sizeof(jniNativeMethod[0]));
}
# JNI_OnLoad 是在 .so 库被 System.loadLibrary() 加载时自动调用的函数。
# 用于初始化 JNI 环境，并进行 native 方法注册。返回 JNI 版本（如 `JNI_VERSION_1_6`）表示加载成功。如果出错，返回 `JNI_ERR`。
jint JNI_OnLoad(JavaVM* vm, void* reserved) {
JNIEnv* env;
if (vm->GetEnv((void**)&env,JNI_VERSION_1_6)!=JNI_OK){
return JNI_ERR;
}
jint result = registerMethod(env);
return JNI_VERSION_1_6;
}
修改CMakeLists.txt
add_library(${CMAKE_PROJECT_NAME} SHARED
# List C/C++ source files with relative paths to this CMakeLists.txt.
my-static-lib.cpp
my-shared-lib.cpp
native-lib.cpp)
修改JniHelper
class JniHelper {
companion object {
// Used to load the 'data' library on application startup.
init {
System.loadLibrary("data")
}
@JvmStatic
external fun stringFromJNI(): String
@JvmStatic
external fun intFromJNI(): Int
@JvmStatic
external fun sharedLibString(): String
}
}
修改MainActivity
...
binding.sampleText.text = JniHelper.sharedLibString()
...
}
运行项目，界面显示文字为sharedLibString的返回值Hello from shared lib
静态/动态注册步骤：
1.编写对应的库文件
2.修改CMakeLists.txt
3.修改需要用到这个库的文件
3.2 补充说明

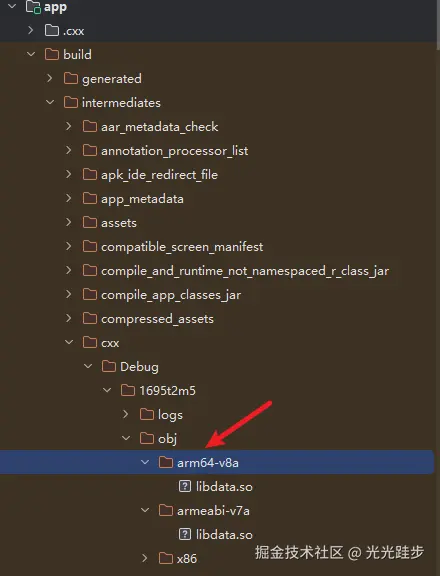

1.编译生成so文件，在app/build/intermediates/cxx/debug|release//obj//libxxx.so下面

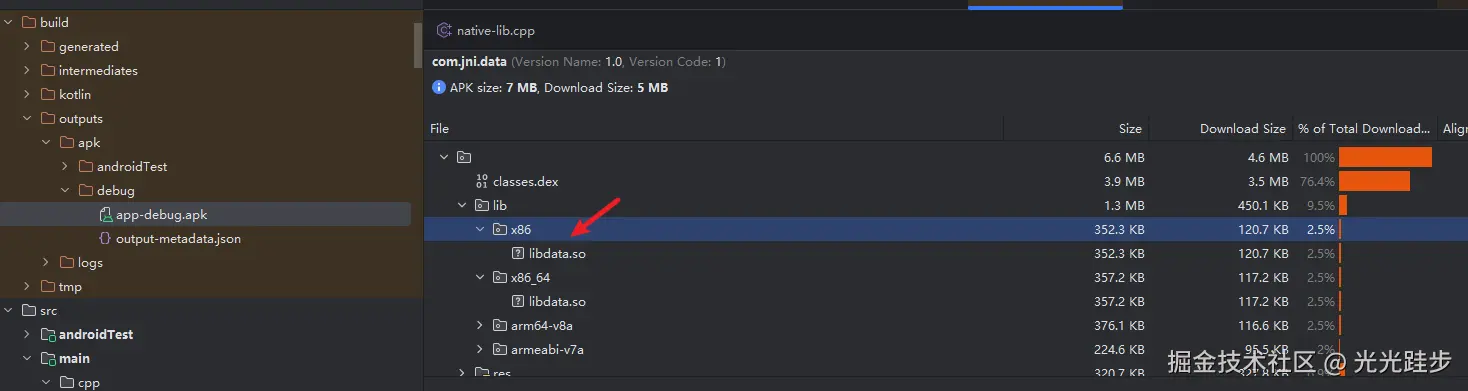

2.如何确认生成的so文件已经在apk中呢，在Android Studio中打开编译生成的apk
上图中的libdata.so就是我们生成的so文件，已经在apk中了，这个so的文件名，是lib加上CMakeLists.txt文件中project("xxx")中的xxx，我这里的是data，所以就是libdata.so了
四、集成第三方so库
我们学会了如何静态和动态注册。那现在有一个so库，比如一个加密字符串的库，如何在项目中使用呢

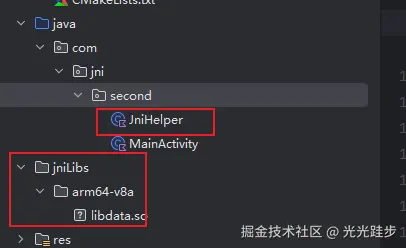

新建一个C++ native项目，在app/main下新建目录jniLibs,将之前app/build/intermediates/cxx/debug|release//obj/arm64/，整个文件夹复制到新项目的jniLibs目录下，还需复制之前项目JniHelper文件到新项目的MainActivity同级目录
注意 新项目中的JniHelper的包名需要与之前项目包名一致 ，复制过来时，会导致包名变更，手动修改为之前包名
package com.jni.second
import androidx.appcompat.app.AppCompatActivity
import android.os.Bundle
import com.jni.data.JniHelper
import com.jni.second.databinding.ActivityMainBinding
class MainActivity : AppCompatActivity() {
private lateinit var binding: ActivityMainBinding
override fun onCreate(savedInstanceState: Bundle?) {
super.onCreate(savedInstanceState)
binding = ActivityMainBinding.inflate(layoutInflater)
setContentView(binding.root)
// Example of a call to a native method
binding.sampleText.text = JniHelper.sharedLibString()
}
}
// 此处是生成so文件项目的包名
package com.jni.data
class JniHelper {
companion object {
// Used to load the 'data' library on application startup.
init {
System.loadLibrary("data")
}
@JvmStatic
external fun stringFromJNI(): String
@JvmStatic
external fun intFromJNI(): Int
@JvmStatic
external fun sharedLibString(): String
}
}
再次提醒：当前项目包名是com.jni.second，之前项目是com.jni.data， 新项目中的JniHelper包名需要同之前项目的，即com.jni.data

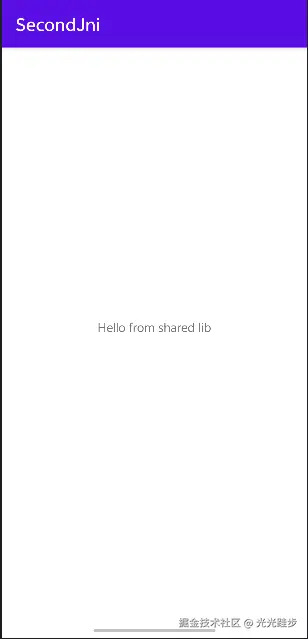

运行后界面如下图所示，成功输出了来自 so库的字符串，这验证了已成功集成第三方so库
五、native调用Kotlin/Java方法
在3，4小节，我们都是通过Jni让Java/Kotlin层去调用native层，来看看怎么通过Jni让native层调用Java/Kotlin
5.1 新建一个数据类Student
data class Student(var name: String, var age: Int)
需要注意的是参数如果定义为val时，是不会有setter方法的
5.2 修改JniHelper
class JniHelper {
companion object {
...
@JvmStatic
external fun updatePerson(person: Person)
@JvmStatic
external fun getPerson(): Person
@JvmStatic
external fun updateStudent(student: Student)
@JvmStatic
external fun getStudent(): Student
}
}
5.3 修改my-shared-lib
#include <jni.h>
#include <string>
jstring sharedLibString(JNIEnv* env, jclass /* this */) {
std::string hello = "Hello from shared lib";
return env->NewStringUTF(hello.c_str());
}
void updateStudent(JNIEnv *env, jclass clazz, jobject student) {
//获取person的class对象
jclass sJclass = env->GetObjectClass(student);
// --- Name 相关处理 ---
jmethodID getNameMethod = env->GetMethodID(sJclass, "getName", "()Ljava/lang/String;");
auto originalName = (jstring)env->CallObjectMethod(student, getNameMethod);
const char *c_name = env->GetStringUTFChars(originalName, nullptr);
jstring name = env->NewStringUTF(c_name);
jmethodID setNameMethod = env->GetMethodID(sJclass, "setName", "(Ljava/lang/String;)V");
env->CallVoidMethod(student, setNameMethod, name);
env->ReleaseStringUTFChars(originalName, c_name);
// --- Age 相关处理 ---
jmethodID getAgeMethod = env->GetMethodID(sJclass, "getAge", "()I");
jint age = env->CallIntMethod(student, getAgeMethod);
jmethodID setAgeMethod = env->GetMethodID(sJclass, "setAge", "(I)V");
env->CallVoidMethod(student, setAgeMethod, age);
}
jobject getStudent(JNIEnv *env, jclass clazz) {
jclass jclass1 = env->FindClass("com/jni/data/model/Student");
// 数据类主构造函数签名需要与Kotlin定义完全一致
// 假设Student定义为: data class Student(val age: Int, val name: String)
// jmethodID jmethodID1 = env->GetMethodID(jclass1, "<init>", "(ILjava/lang/String;)V");
// 如果参数顺序不同(如name在前)，需要调整签名和传参顺序:
jmethodID jmethodID1 = env->GetMethodID(jclass1, "<init>", "(Ljava/lang/String;I)V");
jint age = 26;
jstring str = env->NewStringUTF("xiaoming");
jobject student = env->NewObject(jclass1, jmethodID1, str, age);
return student;
}
jint registerMethod(JNIEnv* env) {
jclass clz = env->FindClass("com/jni/data/JniHelper");
JNINativeMethod jniNativeMethod[] = {
{"updateStudent", "(Lcom/jni/data/model/Student;)V", (void *) updateStudent},
{"getStudent", "()Lcom/jni/data/model/Student;", (void *) getStudent},
};
return env->RegisterNatives(clz, jniNativeMethod, sizeof(jniNativeMethod) / sizeof(jniNativeMethod[0]));
}
jint JNI_OnLoad(JavaVM* vm, void* reserved) {
JNIEnv* env;
if (vm->GetEnv((void**)&env,JNI_VERSION_1_6)!=JNI_OK){
return JNI_ERR;
}
jint result = registerMethod(env);
return JNI_VERSION_1_6;
}
5.4 修改布局文件和Mactivity
新增两个按钮，用来调用这两个方法，新增两个输入框用来输入名字和年龄
...
binding.sampleText.text = JniHelper.sharedLibString()
binding.setStudent.setOnClickListener {
if (binding.inputStudentName.text.isEmpty()) {
Toast.makeText(this, "name is empty", Toast.LENGTH_SHORT).show()
return@setOnClickListener
}
if (binding.inputStudentAge.text.isEmpty() ) {
Toast.makeText(this, "age is empty", Toast.LENGTH_SHORT).show()
return@setOnClickListener
}
val student = Student(binding.inputStudentName.text.toString(), binding.inputStudentAge.text.toString().toInt())
JniHelper.updateStudent(student)
binding.sampleText.text = buildString {
append("S name: ")
append(student.name)
append(" | ")
append("age: ")
append(student.age)
}
}
binding.getStudent.setOnClickListener {
val student = JniHelper.getStudent()
binding.sampleText.text = buildString {
append("S name: ")
append(student.name)
append(" | ")
append("age: ")
append(student.age)
}
}
...

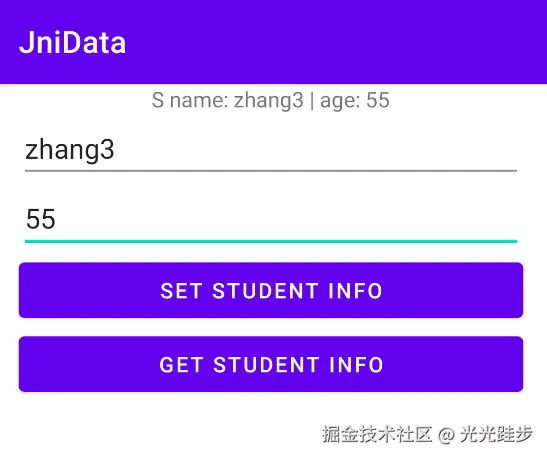

运行项目，输入名字和年龄，点击按钮，正常运行，且能正常修改/返回信息。验证了native成功调用Kotlin/Java方法
六、Android源码中的Jni

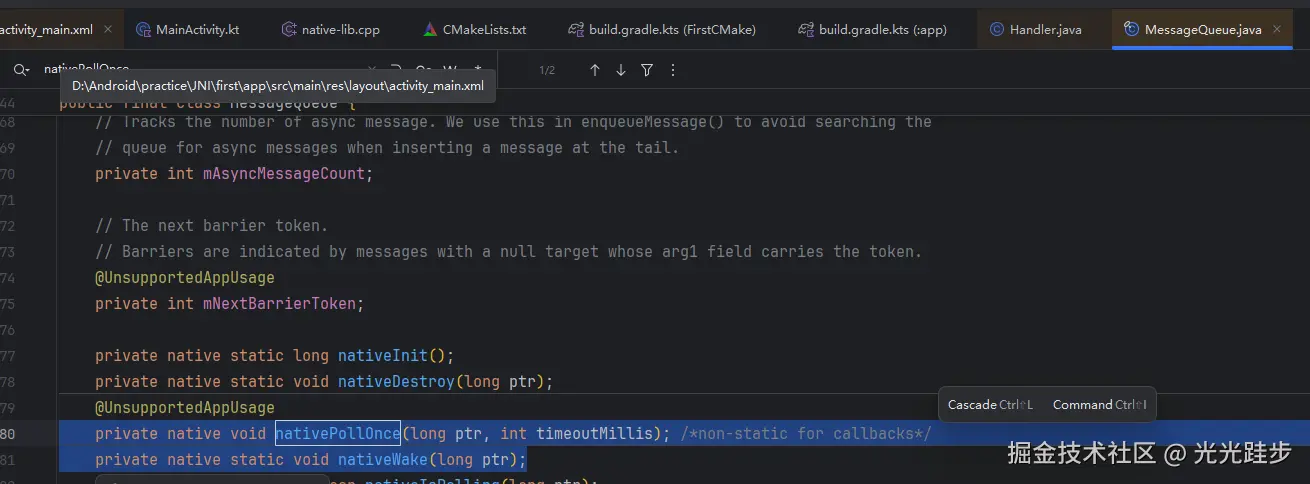

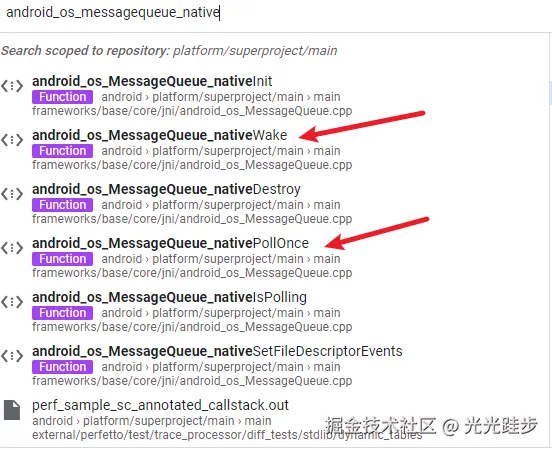

Android源码中有很多的Jni，我们就找一个静态和一个动态注册的例子看看
6.1 源码中的静态注册
在Handler流程中会去调用MessageQueue中的nativePollOnce，nativeWake方法。
我们去找找它的实现，根据第3小节，我们知道JNI分为静态与动态注册，先假定它是静态注册，直接搜索android_os_messagequeue_native
上面链接如果看不了，可以看这个的Android10的源码 android_os_MessageQueue.cpp - Android社区 - https://www.androi…
6.2 源码中的动态注册
在frameworks/base/media/jni/android_media_MediaPlayer.cpp下面注册了很多媒体播放相关的Jni函数
jint JNI_OnLoad(JavaVM* vm, void* /* reserved */)
{
JNIEnv* env = NULL;
jint result = -1;
if (vm->GetEnv((void**) &env, JNI_VERSION_1_4) != JNI_OK) {
ALOGE("ERROR: GetEnv failed\n");
goto bail;
}
assert(env != NULL);
if (register_android_media_ImageWriter(env) != JNI_OK) {
ALOGE("ERROR: ImageWriter native registration failed");
goto bail;
}
if (register_android_media_ImageReader(env) < 0) {
ALOGE("ERROR: ImageReader native registration failed");
goto bail;
}
if (register_android_media_JetPlayer(env) < 0) {
ALOGE("ERROR: JetPlayer native registration failed");
goto bail;
}
if (register_android_media_MediaPlayer(env) < 0) {
ALOGE("ERROR: MediaPlayer native registration failed\n");
goto bail;
}
if (register_android_media_MediaRecorder(env) < 0) {
ALOGE("ERROR: MediaRecorder native registration failed\n");
goto bail;
}
...
}
我们打开register_android_media_MediaRecorder方法看看
frameworks/base/media/jni/android_media_MediaRecorder.cpp
...
static const JNINativeMethod gMethods[] = {
{"setCamera", "(Landroid/hardware/Camera;)V", (void *)android_media_MediaRecorder_setCamera},
{"setVideoSource", "(I)V", (void *)android_media_MediaRecorder_setVideoSource},
{"setAudioSource", "(I)V", (void *)android_media_MediaRecorder_setAudioSource},
{"setPrivacySensitive", "(Z)V", (void *)android_media_MediaRecorder_setPrivacySensitive},
{"isPrivacySensitive", "()Z", (void *)android_media_MediaRecorder_isPrivacySensitive},
{"setOutputFormat", "(I)V", (void *)android_media_MediaRecorder_setOutputFormat},
{"setVideoEncoder", "(I)V", (void *)android_media_MediaRecorder_setVideoEncoder},
{"setAudioEncoder", "(I)V", (void *)android_media_MediaRecorder_setAudioEncoder},
{"setParameter", "(Ljava/lang/String;)V", (void *)android_media_MediaRecorder_setParameter},
{"_setOutputFile", "(Ljava/io/FileDescriptor;)V", (void *)android_media_MediaRecorder_setOutputFileFD},
{"_setNextOutputFile", "(Ljava/io/FileDescriptor;)V", (void *)android_media_MediaRecorder_setNextOutputFileFD},
{"setVideoSize", "(II)V", (void *)android_media_MediaRecorder_setVideoSize},
{"setVideoFrameRate", "(I)V", (void *)android_media_MediaRecorder_setVideoFrameRate},
{"setMaxDuration", "(I)V", (void *)android_media_MediaRecorder_setMaxDuration},
{"setMaxFileSize", "(J)V", (void *)android_media_MediaRecorder_setMaxFileSize},
{"_prepare", "()V", (void *)android_media_MediaRecorder_prepare},
{"getSurface", "()Landroid/view/Surface;", (void *)android_media_MediaRecorder_getSurface},
{"getMaxAmplitude", "()I", (void *)android_media_MediaRecorder_native_getMaxAmplitude},
{"start", "()V", (void *)android_media_MediaRecorder_start},
{"stop", "()V", (void *)android_media_MediaRecorder_stop},
{"pause", "()V", (void *)android_media_MediaRecorder_pause},
{"resume", "()V", (void *)android_media_MediaRecorder_resume},
{"native_reset", "()V", (void *)android_media_MediaRecorder_native_reset},
{"release", "()V", (void *)android_media_MediaRecorder_release},
{"native_init", "()V", (void *)android_media_MediaRecorder_native_init},
{"native_setup", "(Ljava/lang/Object;Ljava/lang/String;Landroid/os/Parcel;)V",
(void *)android_media_MediaRecorder_native_setup},
{"native_finalize", "()V", (void *)android_media_MediaRecorder_native_finalize},
{"native_setInputSurface", "(Landroid/view/Surface;)V", (void *)android_media_MediaRecorder_setInputSurface },
{"native_getMetrics", "()Landroid/os/PersistableBundle;", (void *)android_media_MediaRecorder_native_getMetrics},
{"native_setInputDevice", "(I)Z", (void *)android_media_MediaRecorder_setInputDevice},
{"native_getRoutedDeviceIds", "()[I",
(void *)android_media_MediaRecorder_getRoutedDeviceIds},
{"native_enableDeviceCallback", "(Z)V", (void *)android_media_MediaRecorder_enableDeviceCallback},
{"native_getActiveMicrophones", "(Ljava/util/ArrayList;)I", (void *)android_media_MediaRecord_getActiveMicrophones},
{"native_getPortId", "()I", (void *)android_media_MediaRecord_getPortId},
{"native_setPreferredMicrophoneDirection", "(I)I",
(void *)android_media_MediaRecord_setPreferredMicrophoneDirection},
{"native_setPreferredMicrophoneFieldDimension", "(F)I",
(void *)android_media_MediaRecord_setPreferredMicrophoneFieldDimension},
};
// This function only registers the native methods, and is called from
// JNI_OnLoad in android_media_MediaPlayer.cpp
int register_android_media_MediaRecorder(JNIEnv *env)
{
return AndroidRuntime::registerNativeMethods(env,
"android/media/MediaRecorder", gMethods, NELEM(gMethods));
}
可以看到register_android_media_MediaRecorder调用了AndroidRuntime::registerNativeMethods，再看看 AndroidRuntime::registerNativeMethods又做了什么
frameworks/base/core/jni/platform/host/HostRuntime.cpp
/*static*/ int AndroidRuntime::registerNativeMethods(JNIEnv* env, const char* className,
const JNINativeMethod* gMethods,
int numMethods) {
return jniRegisterNativeMethods(env, className, gMethods, numMethods);
}
接着跟
libnativehelper/include/nativehelper/JNIHelp.h
[[maybe_unused]] static int jniRegisterNativeMethods(JNIEnv* env, const char* className,
const JNINativeMethod* methods,
int numMethods) {
using namespace android::jnihelp;
jclass clazz = env->FindClass(className);
if (clazz == NULL) {
__android_log_assert("clazz == NULL", "JNIHelp",
"Native registration unable to find class '%s'; aborting...",
className);
}
int result = env->RegisterNatives(clazz, methods, numMethods); // 1
env->DeleteLocalRef(clazz);
if (result == 0) {
return 0;
}
// Failure to register natives is fatal. Try to report the corresponding exception,
// otherwise abort with generic failure message.
jthrowable thrown = env->ExceptionOccurred();
if (thrown != NULL) {
struct ExpandableString summary;
ExpandableStringInitialize(&summary);
if (GetExceptionSummary(env, thrown, &summary)) {
__android_log_print(ANDROID_LOG_FATAL, "JNIHelp", "%s", summary.data);
}
ExpandableStringRelease(&summary);
env->DeleteLocalRef(thrown);
}
__android_log_print(ANDROID_LOG_FATAL, "JNIHelp",
"RegisterNatives failed for '%s'; aborting...", className);
return result;
}
其他逻辑都不用看，只看代码1处，可以看到这里调用了env->RegisterNatives，所以可以得出结论ndroidRuntime::registerNativeMethods是对env->RegisterNatives 的封装。
感谢阅读，希望本文对你有所帮助，如有任何不对的地方，欢迎大家指正。
注：本文的Jni代码已整合到Demo
