前言

书接上回...

滑动菜单也是 Material Design 中最常见的效果之一。这个功能看似挺复杂，但借助 Google 提供的工具，我们可以很轻松地实现滑动菜单的效果。

DrawerLayout 与 Toolbar 的联动

滑动菜单的核心是一个容器布局，它能将一部分内容（菜单）隐藏在屏幕边缘，通过滑动的方式将其展示出来。如果要我们自己去实现的话，难度有点大。但 Google 为我们提供了 DrawerLayout 控件，来专门实现这个效果。

DrawerLayout 是一个布局，它内部允许放置两个直接子控件，第一个子控件是主屏幕中显示的内容，第二个子控件则是隐藏的滑动菜单。

我们修改 activity_main.xml 布局文件，代码如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.drawerlayout.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawerLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <androidx.appcompat.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar"
            app:popupTheme="@style/ThemeOverlay.AppCompat.Light" />
    </FrameLayout>

    <TextView
        android:layout_width="320dp"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        android:background="#FFF"
        android:text="This is menu"
        android:textSize="30sp" />

</androidx.drawerlayout.widget.DrawerLayout>

这里最外层是 DrawerLayout，它的第二个子控件 TextView 就是我们的滑动菜单，其 layout_gravity 属性决定了菜单从哪一侧滑出。

left 表示从左侧滑出，right 表示从右侧滑出。start 则是根据系统语言来判断，如果是中文、英文等语言，就会从左侧滑出，如果是阿拉伯语等从右往左书写的语言，就会从右侧滑出。

现在运行程序，你会发现你根本无法拉出菜单，因为现在的手机大多使用全屏手势导航，当你从屏幕边缘向内滑动时，会触发返回操作，而不是拉出滑动菜单的操作。

为此，我们在 Toolbar 的最左侧添加一个导航按钮，通过点击这个按钮来打开菜单。MainActivity 中的代码如下：

class MainActivity : AppCompatActivity() {

    private lateinit var binding: ActivityMainBinding

    override fun onCreate(savedInstanceState: Bundle?) {
        super.onCreate(savedInstanceState)
        binding = ActivityMainBinding.inflate(layoutInflater)
        setContentView(binding.root)

        setSupportActionBar(binding.toolbar)

        // 获取 ActionBar 实例
        supportActionBar?.let {
            // 显示导航按钮
            it.setDisplayHomeAsUpEnabled(true)
            // 设置导航按钮图标
            it.setHomeAsUpIndicator(R.drawable.ic_menu)
        }

    }

    ...
    // 处理所有菜单项的点击事件
    override fun onOptionsItemSelected(item: MenuItem): Boolean {
        when (item.itemId) {
            // 点击该导航按钮后，展示滑动菜单
            android.R.id.home -> binding.drawerLayout.openDrawer(GravityCompat.START)
            ...
        }
        return true
    }
}

实际上，Toolbar 最左侧的按钮叫做 Home 按钮，默认图标为返回的箭头，用于返回上一个 Activity。这里我们把它的默认的图标和作用都改变了。

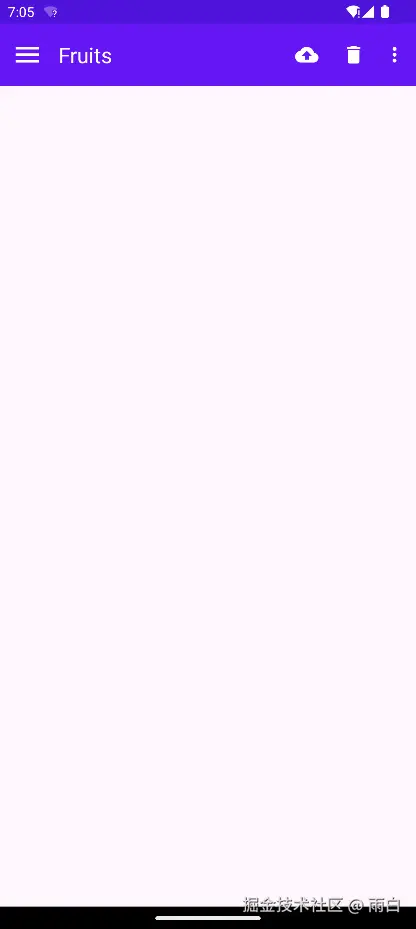

现在运行程序，界面效果如下：


点击左上角的导航按钮，就会出现滑动菜单：


使用 NavigationView 展示丰富菜单

虽然我们实现了滑动菜单，但它有些太单调了，只使用了一个 TextView 显示了一段文字内容。

当然，我们可以对滑动菜单页面定制布局，但 Google 给我们提供了 NavigationView 控件，它可以很轻松地实现符合 Material Design 规范的菜单页面。

一个标准的导航菜单通常包含顶部的头部布局，显示用户头像和信息，和下方的菜单项列表。我们来分别准备这两个部分。

  1. 创建菜单项(menu): 在 res/menu 文件夹中，新建一个 nav_menu.xml 文件，代码如下：

    <?xml version="1.0" encoding="utf-8"?>
<menu xmlns:android="http://schemas.android.com/apk/res/android">
    <group android:checkableBehavior="single">
        <item
            android:id="@+id/navCall"
            android:icon="@drawable/nav_call"
            android:title="Call" />
        <item
            android:id="@+id/navFriends"
            android:icon="@drawable/nav_friends"
            android:title="Friends" />
        <item
            android:id="@+id/navLocation"
            android:icon="@drawable/nav_location"
            android:title="Location" />
        <item
            android:id="@+id/navMail"
            android:icon="@drawable/nav_mail"
            android:title="Mail" />
        <item
            android:id="@+id/navTask"
            android:icon="@drawable/nav_task"
            android:title="Tasks" />
    </group>
</menu>

    我们使用 <group> 标签包裹了所有 <item> 菜单项，指定了其 checkableBehavior 属性值为 single，让菜单项具有单选的效果。

  2. 创建头布局(headerLayout): 在 res/layout 文件夹中，新建一个 nav_header.xml 文件，代码如下：

    <?xml version="1.0" encoding="utf-8"?>
<RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="180dp"
    android:background="?attr/colorPrimary"
    android:padding="10dp">

    <com.google.android.material.imageview.ShapeableImageView
        android:id="@+id/iconImage"
        android:layout_width="70dp"
        android:layout_height="70dp"
        android:layout_centerInParent="true"
        android:src="@drawable/avatar"
        app:shapeAppearanceOverlay="@style/ShapeAppearance.App.CircleImageView" />

    <TextView
        android:id="@+id/mailText"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_alignParentBottom="true"
        android:text="liangyu.chen719@gmail.com"
        android:textColor="#FFF"
        android:textSize="14sp" />

    <TextView
        android:id="@+id/userText"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_above="@id/mailText"
        android:text="Snow"
        android:textColor="#FFF"
        android:textSize="14sp" />
</RelativeLayout>

    为了让 ShapeableImageView 变为圆形，我们需要在 res/values/styles.xml 文件中定义一个 style：

    <style name="ShapeAppearance.App.CircleImageView" parent="">
    <item name="cornerFamily">rounded</item>
    <item name="cornerSize">50%</item>
</style>

现在，我们就可以使用 NavigationView 了，回到 activity_main.xml 中，将之前的 TextView 换成 NavigationView。代码如下：

<?xml version="1.0" encoding="utf-8"?>
<androidx.drawerlayout.widget.DrawerLayout xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:id="@+id/drawerLayout"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <FrameLayout
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <androidx.appcompat.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            android:background="?attr/colorPrimary"
            android:theme="@style/ThemeOverlay.Material3.Dark.ActionBar"
            app:popupTheme="@style/ThemeOverlay.MaterialComponents.Light" />
    </FrameLayout>

    <com.google.android.material.navigation.NavigationView
        android:id="@+id/navView"
        android:layout_width="wrap_content"
        android:layout_height="match_parent"
        android:layout_gravity="start"
        app:headerLayout="@layout/nav_header"
        app:menu="@menu/nav_menu" />

</androidx.drawerlayout.widget.DrawerLayout>

我们通过 headerLayout 和 menu 属性，指向了我们之前定义的头布局和菜单。

虽然现在样子有了，我们再来完成它的菜单项点击事件，在 MainActivity 中添加如下代码：

class MainActivity : AppCompatActivity() {

    private lateinit var binding: ActivityMainBinding

    override fun onCreate(savedInstanceState: Bundle?) {
        ...

        binding.navView.apply {
            // 设置默认选中项
            setCheckedItem(R.id.navCall)
            // 设置菜单项点击监听
            setNavigationItemSelectedListener { menuItem ->
                // 根据点击的菜单项id执行不同操作
                when (menuItem.itemId) {
                    R.id.navCall -> Toast.makeText(
                        applicationContext,
                        "You clicked Call",
                        Toast.LENGTH_SHORT
                    ).show()

                    R.id.navFriends -> Toast.makeText(
                        applicationContext,
                        "You clicked Friends",
                        Toast.LENGTH_SHORT
                    ).show()

                    R.id.navLocation -> Toast.makeText(
                        applicationContext,
                        "You clicked Location",
                        Toast.LENGTH_SHORT
                    ).show()
                }

                // 关闭指定的抽屉
                binding.drawerLayout.closeDrawer(GravityCompat.START)
                // 返回 true，表示该菜单项已被处理，并会显示为选中状态
                true
            }
        }


    }

    ...
}

我们设置了 Call 菜单项为默认选中项。然后设置了每个菜单项的点击事件都是弹出 Toast 提示，然后关闭滑动菜单，并且最后返回 true，会让 NavigationView 将当前点击的项保持高亮选中状态。

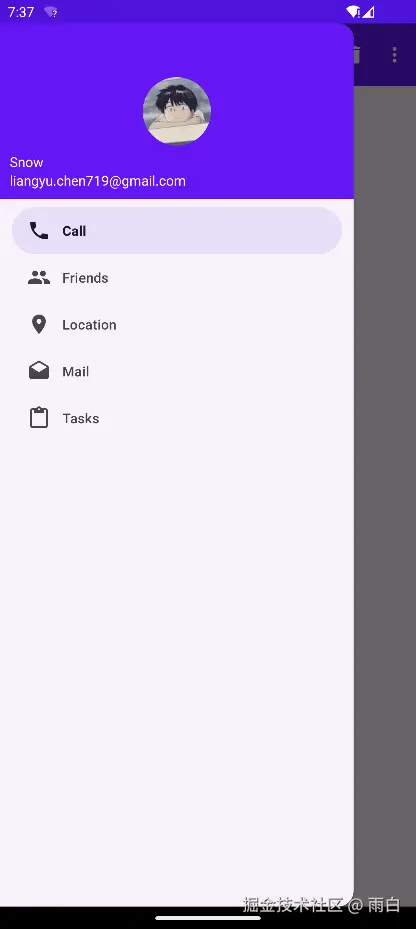

现在，再次运行程序，点击导航按钮，你会看到：


未完待续...
