Android Navigation 返回卡顿问题优化

阅读本文需了解 Navigation 基本工作原理，且有一定的工程实践。历史文章指路 juejin.cn/post/698535…

背景

随着 APP 首页的复杂度不断提升，原本基于 TabLayout + ViewPager2 的切换方案，在 Android Navigation 大的技术架构下渲染问题变的愈发突出，线上统计数据反映，从各类二级页面返回首页时会出现明显的卡顿问题，性能差的设备中卡顿时长超 800ms，严重影响用户体验。

问题分析

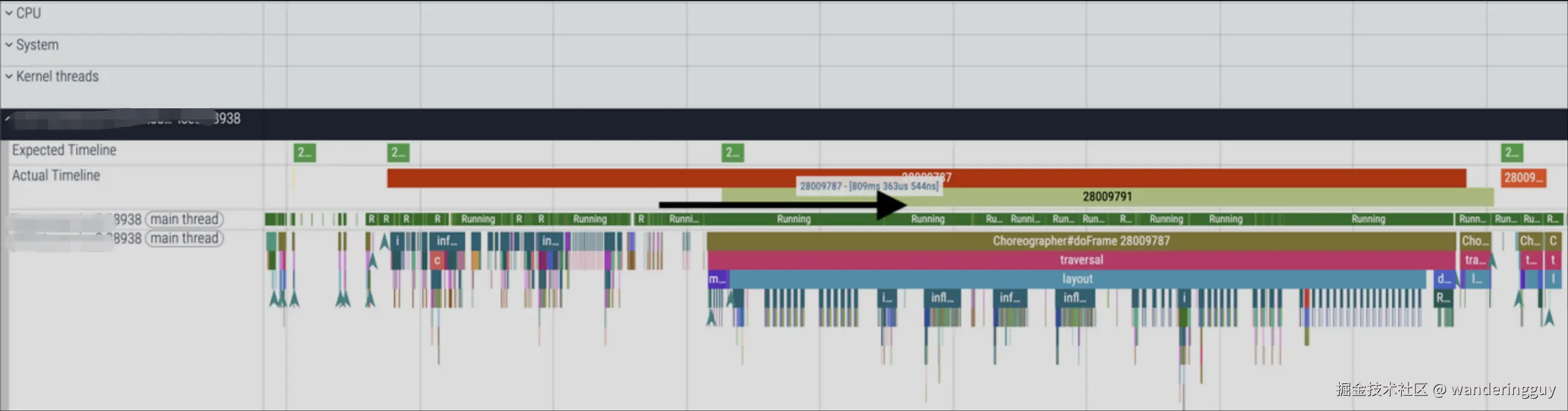

通过 perfetto 抓取返回首页过程的 trace 文件，可以看到低性能设备上一帧卡顿 800ms+，其中绝大部分为视图的 inflate 和 layout。

造成问题的直接原因是 Navigation 框架到导航机制，页面的跳转会将视图全部销毁，页面的返回会通过 saveInstance 机制还原，首页 Fragment 的 onRestoreInstance 执行结束之前无法与用户交互。

由于 ViewPager2 的特殊机制，默认状态下会创建选中 Tab 左右两边（如有）的 Fragment，即使是不可见的 Fragment 也会走到 onStart 生命周期，同时当缓存 Fragment 超过 3 个时，还会把最早创建的 Fragment 销毁，且不保留状态。当前车鱼首页有 5 个Tab，为保证业务逻辑能正常开展，被迫将 ViewPager2 的 offscreenPageLimit 调大。

这导致首次进入首页时，所有 Tab Fragment 的已经偷偷被创建。同时，由于 Navigation 组件的导航机制，当出现页面跳转时会采用 replace 机制将 Fragment 替换，被替换的 Fragment 会走到 onDestroyView 生命周期，也就是试图会被全部销毁。与此同时，当用户再次通过导航返回首页时，这些试图又会被偷偷创建，首页 Tab 多，每个 Tab 下元素多，层级嵌套深、布局复杂，一次性创建和布局导致问题积累爆发。

修复方案选型

自定义 FragmentNavigator 从源头改造

既然问题的源头是视图销毁导致的，那可以将强行将 Fragment 的 replace 机制改为 add，自定义一个以 add 方式导航的 navigator，从实现来说并不是不可以，但由于一次 add，后续的导航操作必须同时都为 add，这将逐步退化为FragmentManager 自行控制导航的时代，问题一箩筐。

事实上，官方也并不支持这么做。

一是这会内存上涨，业务越是复杂问题越明显。

二是业务处理难度大，比如 add 情况下，背后 Fragment 是否会调用 onStop() 生命周期还依赖新添加的 Fragment 透明度，业务上难以统一处理，导致部分资源没有合适的时机释放，需要业务层谨慎处理。

重新拆分业务模块改为 Activity 实现

这是对 Navigation 框架的整体拆分，需要将首页拆分成独立的 Activity，同时由于剩余页面需要定义 startDestination，因此需要额外为这些页面包装一个分发类，设计相当蹩脚，所以大概率要将所有的业务都拆成独立的 Activity，如此一来 navigation 框架形同虚设。

好处是确实可以从根本上解决视图销毁和创建的问题，但整体还是逆时代发展的演进，参考 compose。

内存数据也必然带来较大的劣化。

仿 BottomNavigation 重构首页导航结构

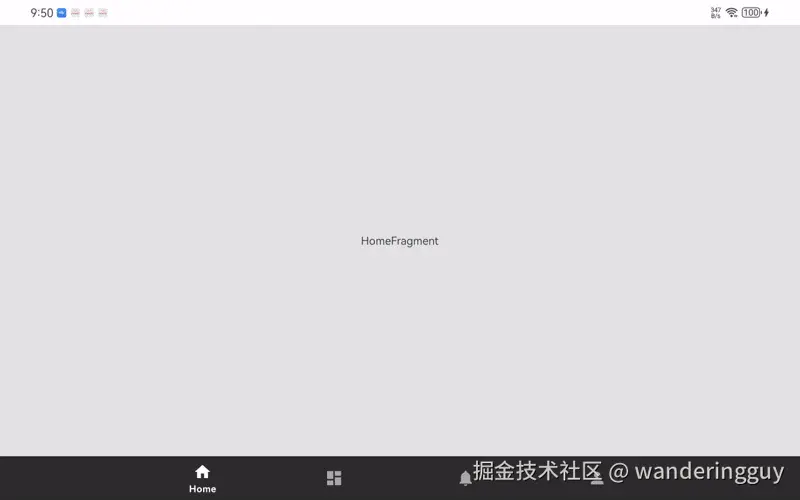

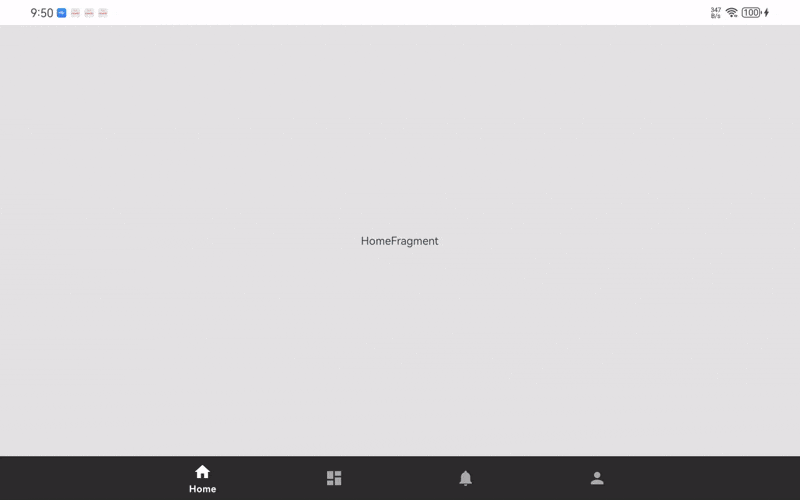

受 Navigation 支持多返回栈的启发，翻看了关于 BottomNavigationView 和 Navigation 配合使用的最佳实践，有了新的启发。

通过底部导航和 Navigation 配合使用可以支持多返回栈的状态恢复。如果把车鱼的首页顶部 Tab 当成这里的底部导航，应该可以做到一致的效果。

核心的改变是把原本离屏缓存的视图，换成导航的返回栈实现。

由于 Navigation 架构，返回栈只记录视图状态数据，视图本身会销毁，因此视图重建的成本方面都是最低的。

具体实现步骤如下：

1. 定义首页的多 Tab 的嵌套导航图。
2. 首页 ViewPager2 实现替换为 NavHostFragment 实现，并指向该导航图。
3. 处理 Tab 选中的导航逻辑。

private fun switchTab(@IdRes id: Int, arguments: Bundle?) {
    //copy from NavigationUI.onNavDestinationSelected
    val builder = NavOptions.Builder().setLaunchSingleTop(true).setRestoreState(true)
    val navController = binding.fcvHomeRoot.findNavController()
    //核心是这里切换tab时弹栈且保留状态
    builder.setPopUpTo(
 navController.graph. findStartDestination ().id,
 inclusive = false ,
 saveState = true
 )
    val options = builder.build()
    try {
        navController.navigate(id, arguments, options)
    } catch (e: IllegalArgumentException) {
        e.printStackTrace()
    }
}

实测效果

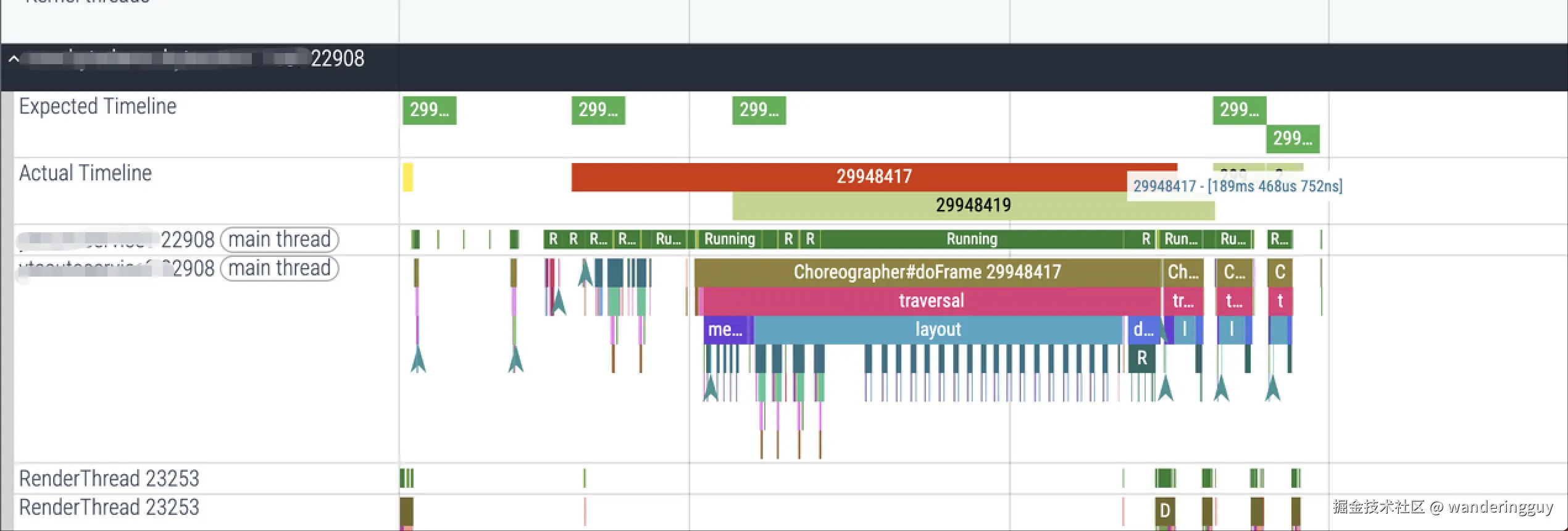

首页响应速度

对比修改前后，返回首页的耗时统计，选取相对复杂的发现和视频 Tab。

场景	ViewPager2	导航图
发现 Tab	665ms	189ms（70%↓）
视频 Tab	766ms	345ms（55%↓）

改动影响范围

获取 NavController /返回栈节点

首页各个 Tab 下获取 NavController、返回栈节点 API 时注意，原本返回的主导航的 controller ，现在会返回嵌套层级的相关节点，使用时需明确范围，避免崩溃。

首页各 Tab Fragment 生命周期变化

方案/场景	选中Tab	未选中 Tab	切换 Tab 离场	切换 Tab 入场
ViewPager2 方案	Fragment 创建并执行到 onResume 生命周期	Fragment 创建并执行到 onStart 生命周期	Fragment 执行到 onStop 生命周期	Fragment 执行到 onResume 生命周期
导航图方案	Fragment 创建并执行到 onResume 生命周期	Fragment 未创建不执行任何生命周期	⭐️Fragment 弹栈，完全销毁，即执行到 onDestroy 生命周期	Fragment 创建并执行到 onResume 生命周期

⭐️ 位置还跟导航图的起始目的地有关，若离场的 Tab 是起始目的地，则生命周期只会走到 onDestroyView，否则会执行到 onDestroy 生命周期，完全销毁。

由于导航方案 View 创建会延迟到 Tab 选中时，所以首次切换 Tab 会有加载过程。
