前言
❝
OpenLayers 样式功能非常强大，并且提供了创建样式的多种方式，了解和掌握各种创建样式的方式方法，有助于提高开发能力、提升开发效率。
1. 通过Style对象创建

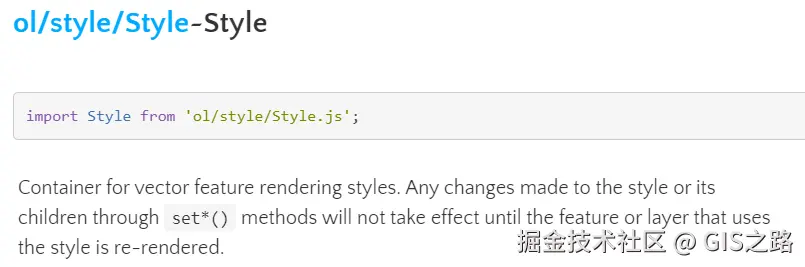

使用ol.style.Style创建样式对象，可以设置要素渲染样式。这是常见的样式使用方式。

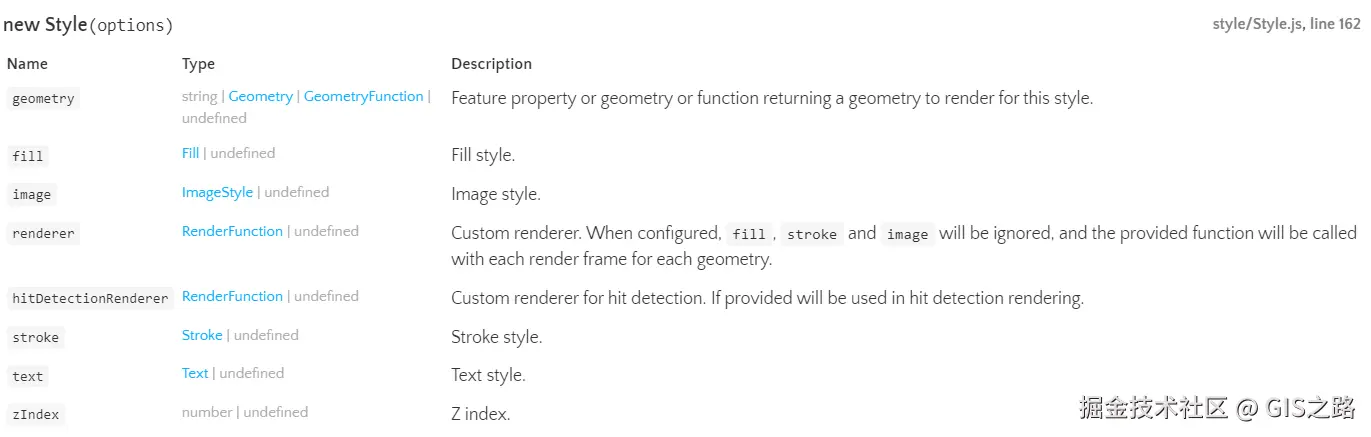

在Style对象中可以设置要渲染的几何对象geometry、要素填充样式、描边样式以及点要素样式和文本样式等。
Style样式对象代码如下，其中image属性既可以创建Circle样式，也可以创建ol.style.Icon图标样式。
const featureStyle = new ol.style.Style({
// 要素填充样式
fill: new ol.style.Fill({
color: [230, 230, 250, 0.25],
}),
// 要素描边样式
stroke: new ol.style.Stroke({
color: "#00FFFF",
width: 1.25,
}),
// 点填充样式
image: new ol.style.Circle({
radius: 10,
fill: new ol.style.Fill({
color: "#fff"
}),
stroke: new ol.style.Stroke({
color: "red"
})
})
})
读者对标注感兴趣的话可以阅读文章：OpenLayers 图文标注大全
2. 通过样式函数创建

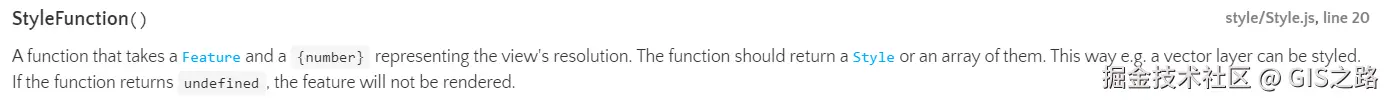

样式函数接收一个要素和一个表示视图分辨率的数字。使用该函数应返回一个Style对象或者一个包含Style对象的样式数组。
创建文本标注和要素填充样式。
// 文字样式
const labelStyle = new ol.style.Style({
text: new ol.style.Text({
font: '12px Calibri,sans-serif',
overflow: true,
// 填充色
fill: new ol.style.Fill({
color: "#FAFAD2"
}),
// 描边色
stroke: new ol.style.Stroke({
color: "#2F4F4F",
width: 3,
}),
})
})
// 行政区样式
const regionStyle = new ol.style.Style({
fill: new ol.style.Fill({
// color: 'rgba(255, 255, 255, 0.6)',
color: [230, 230, 250, 0.25],
}),
stroke: new ol.style.Stroke({
color: "#00FFFF",
width: 1.25,
}),
})
const style = [labelStyle, regionStyle]

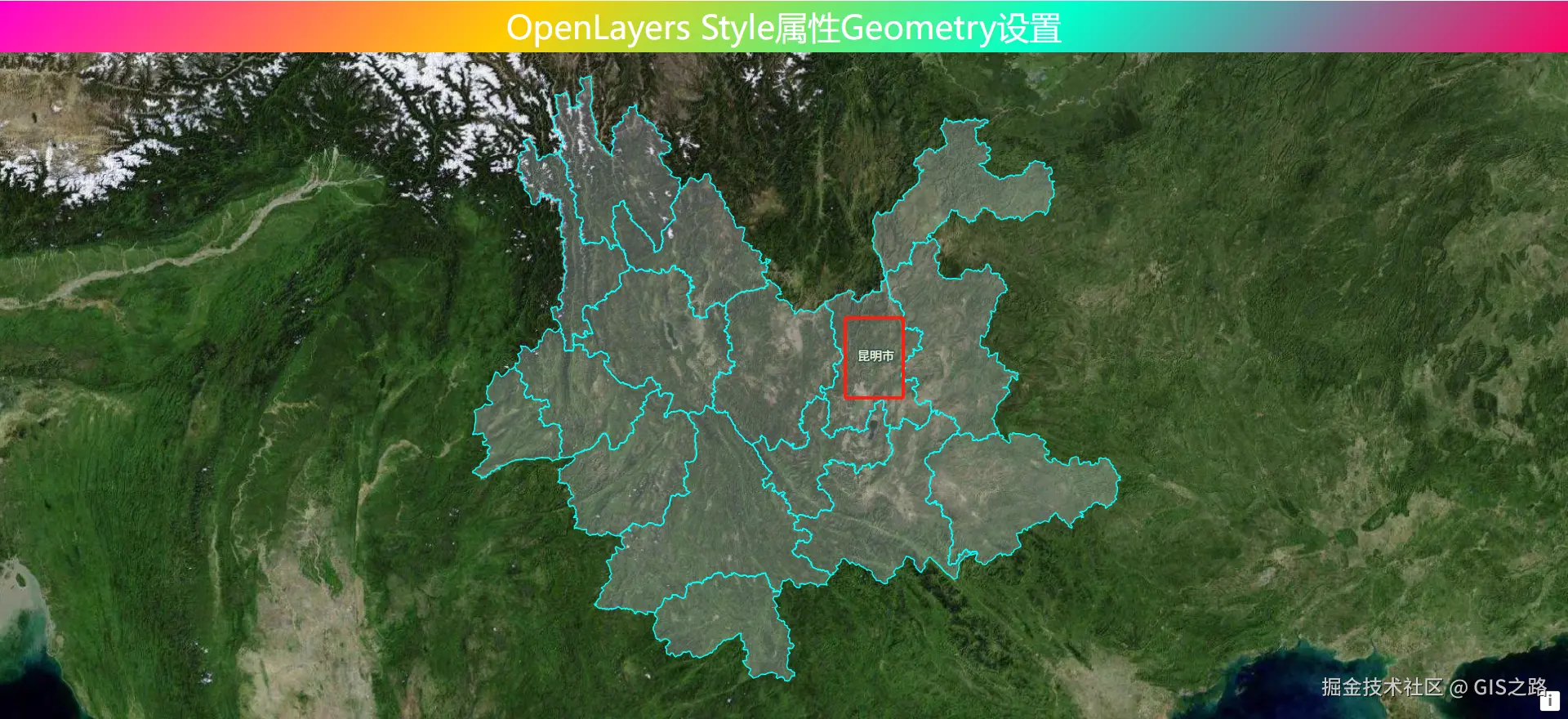

只标注目标几何对象
// 样式函数
style: function (feature) {
const label = feature.get("name").split(" ").join("n")
labelStyle.getText().setText(label)
if (label === "昆明市") {
const targetGeometry = feature.getGeometry()
labelStyle.setGeometry(targetGeometry)
}
return style
}

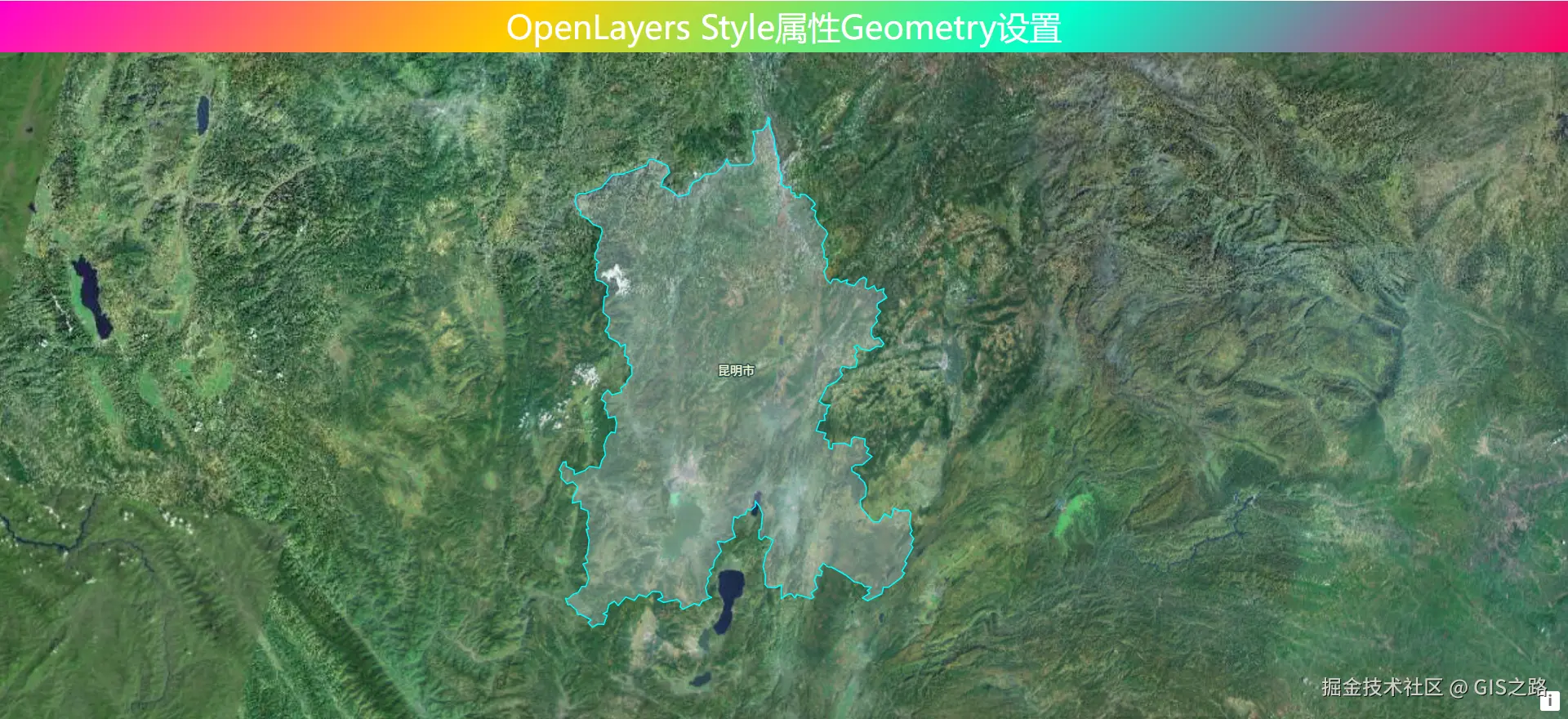

只渲染并标注目标几何对象
style: function (feature) {
const label = feature.get("name").split(" ").join("n")
if (label === "昆明市") {
labelStyle.getText().setText(label)
const targetGeometry = feature.getGeometry()
labelStyle.setGeometry(targetGeometry)
return style
}
}
除了在图层对象属性style中使用样式函数外，还可以在外部创建样式函数，然后通过setStyle方法渲染样式。
// 创建样式函数
const styleFunction = function (feature) {
const label = feature.get("name").split(" ").join("n")
labelStyle.getText().setText(label)
if (label === "昆明市") {
const targetGeometry = feature.getGeometry()
labelStyle.setGeometry(targetGeometry)
return style
}
}
// 设置样式
layer.setStyle(styleFunction)
3. 通过样式数组创建
在样式数组中可以创建多个样式对象，比如文本标注对象、要素渲染对象、图标渲染对象。
const styles = [
// 文字样式
const labelStyle = new ol.style.Style({
text: new ol.style.Text({
font: '12px Calibri,sans-serif',
overflow: true,
// 填充色
fill: new ol.style.Fill({
color: "#FAFAD2"
}),
// 描边色
stroke: new ol.style.Stroke({
color: "#2F4F4F",
width: 3,
}),
})
})
// 行政区样式
const regionStyle = new ol.style.Style({
fill: new ol.style.Fill({
// color: 'rgba(255, 255, 255, 0.6)',
color: [230, 230, 250, 0.25],
}),
stroke: new ol.style.Stroke({
color: "#00FFFF",
width: 1.25,
}),
})
]
4. 通过扁平化样式创建

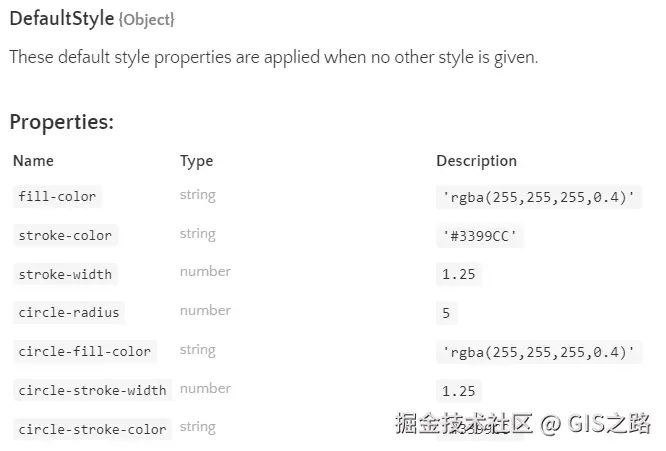

使用扁平化样式对象在要素渲染时非常便捷，比起Style对象可以减少很多代码量。默认的扁平化样式对象如下。
扁平化样式结构
style: {
"text-value": "行政区名称",
"text-fill-color": "#EEE8AA",
"text-stroke-color": "#2F4F4F",
"fill-color": [230, 230, 250, 0.25],
"stroke-color": "#00FFFF",
"stroke-width": 1.25
}

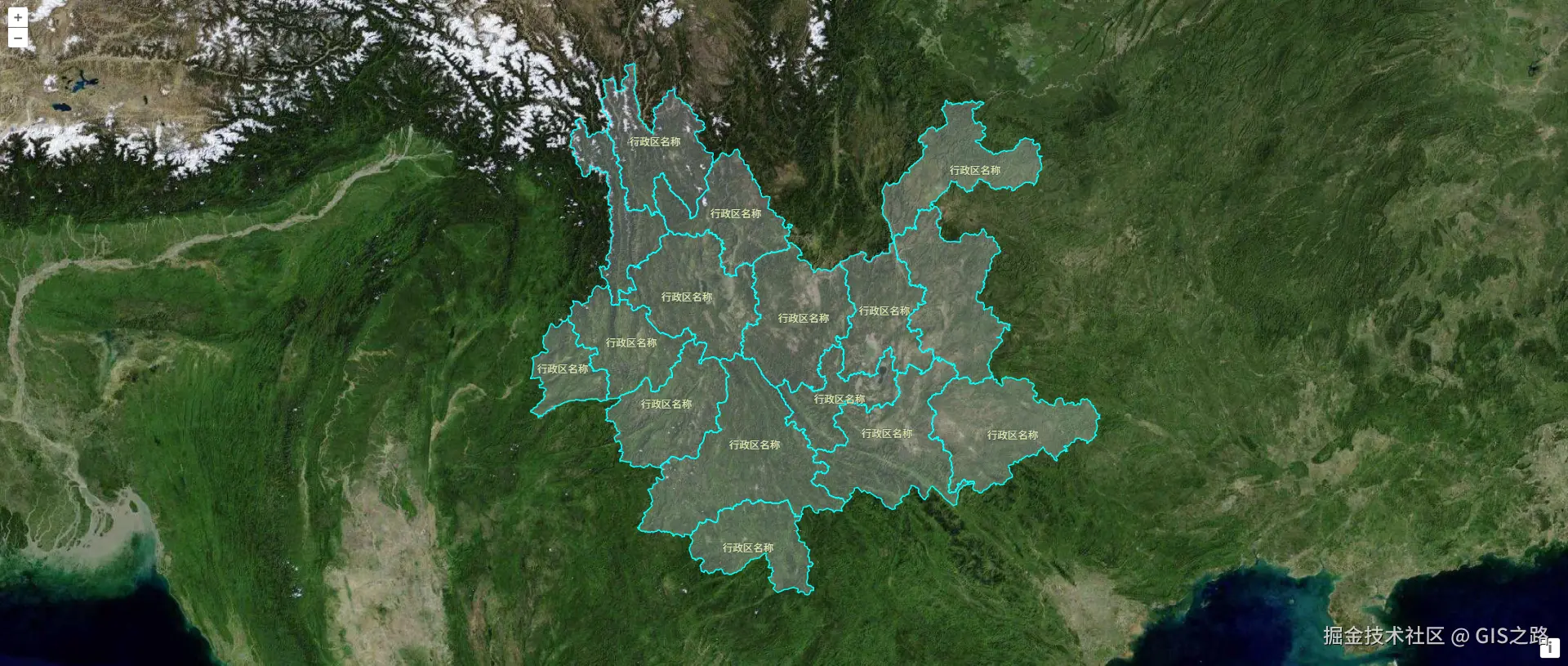

使用以上样式对象渲染效果如下。
5. 通过样式表达式创建
样式表达式其实可以包含在扁平化样式章节中，只是样式表达式比较复杂，内容比较多，而上节扁平化样式很简单，只是使用默认值，所以将样式表达式分出来单独讲解。
在扁平化样式对象中，样式属性既可以直接设置对应属性值如"fill-color": [230, 230, 250, 0.25]，也可以通过样式表达式设置。具有字符样式表达式、数学样式表达式、以及布尔样式表达式等内容。
- 字符表达式
字符表达式是实现地图要素个性化展示的关键工具。它通过简洁而强大的语法，允许开发者根据数据属性动态生成样式，从而赋予地图要素更具表现力的视觉效果。详情可以参考文章：OpenLayers 字符表达式
// 连接表达式
style: {
"text-value": ["concat", ['get', 'name'], "n------n", ["get", "GDP"], "（亿元）"],
"text-fill-color": "#FAFAD2",
"text-stroke-color": "#2F4F4F",
"fill-color": [230, 230, 250, 0.25],
"stroke-color": "#00FFFF",
"stroke-width": 1.25
}

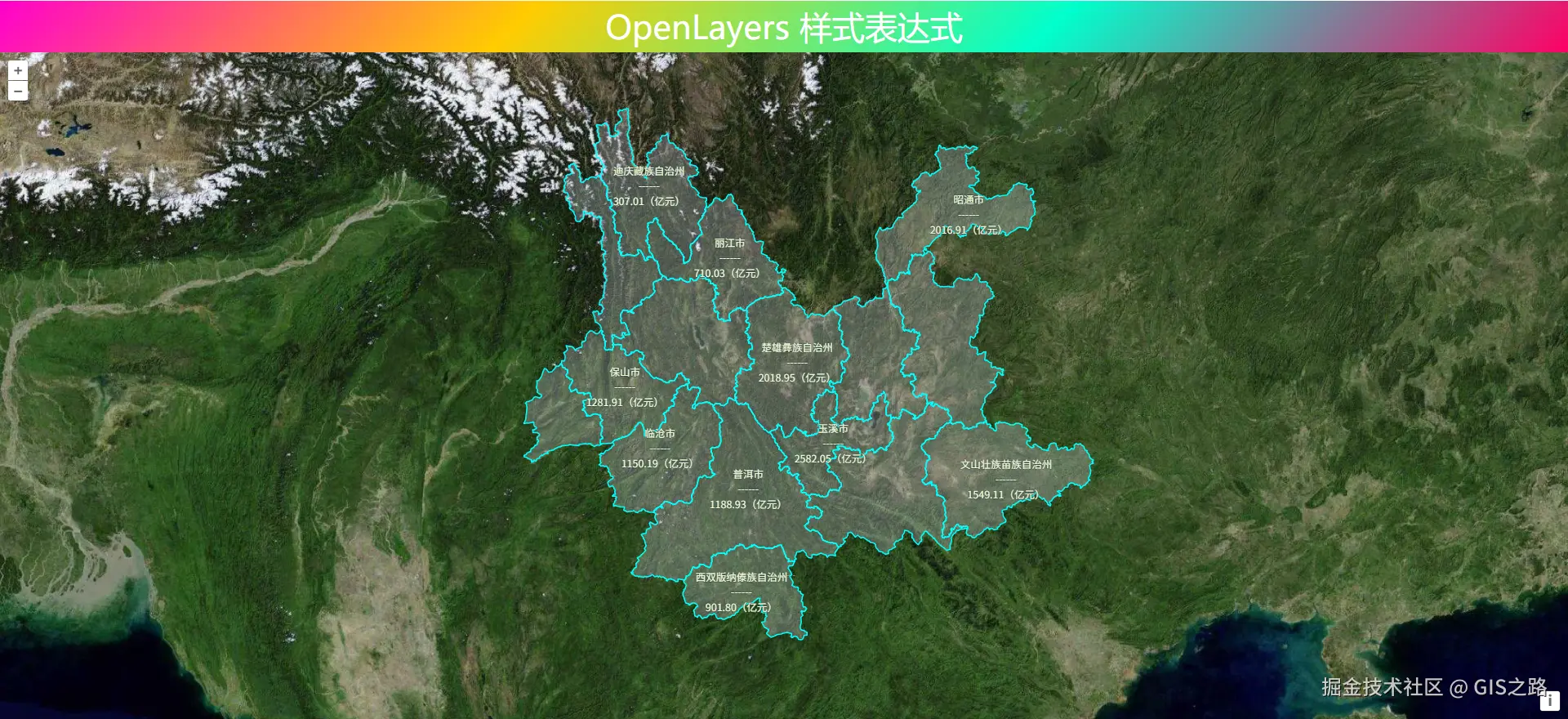

通过字符表达式实现文字分层分段标注。
- 数学表达式
数学表达式是连接数据与可视化、逻辑与操作的核心纽带。能够动态处理要素属性、地图状态和用户交互数据，显著增强地图的可视化能力和交互灵活性。详情可以参考文章：OpenLayers 数学表达式
// 数学样式表达式
style: {
"text-value": ["concat", ["get", "GDP"], "（亿元）", "n------n", ["*", ["/", ["round", ["*", ["/", ["get", "GDP"], ["get", "total"]], 10000]], 10000], 100], " %"],
"text-fill-color": ["case", [">", ["get", "GDP"], 2000], "#FAFAD2", "#ffc107bd"],
"text-stroke-color": "#2F4F4F",
"fill-color": ["case", [">", ["get", "GDP"], 2000], "#ff9933c9", "#33ff9975"],
"stroke-color": "#00FFFF",
"stroke-width": 1.25
}

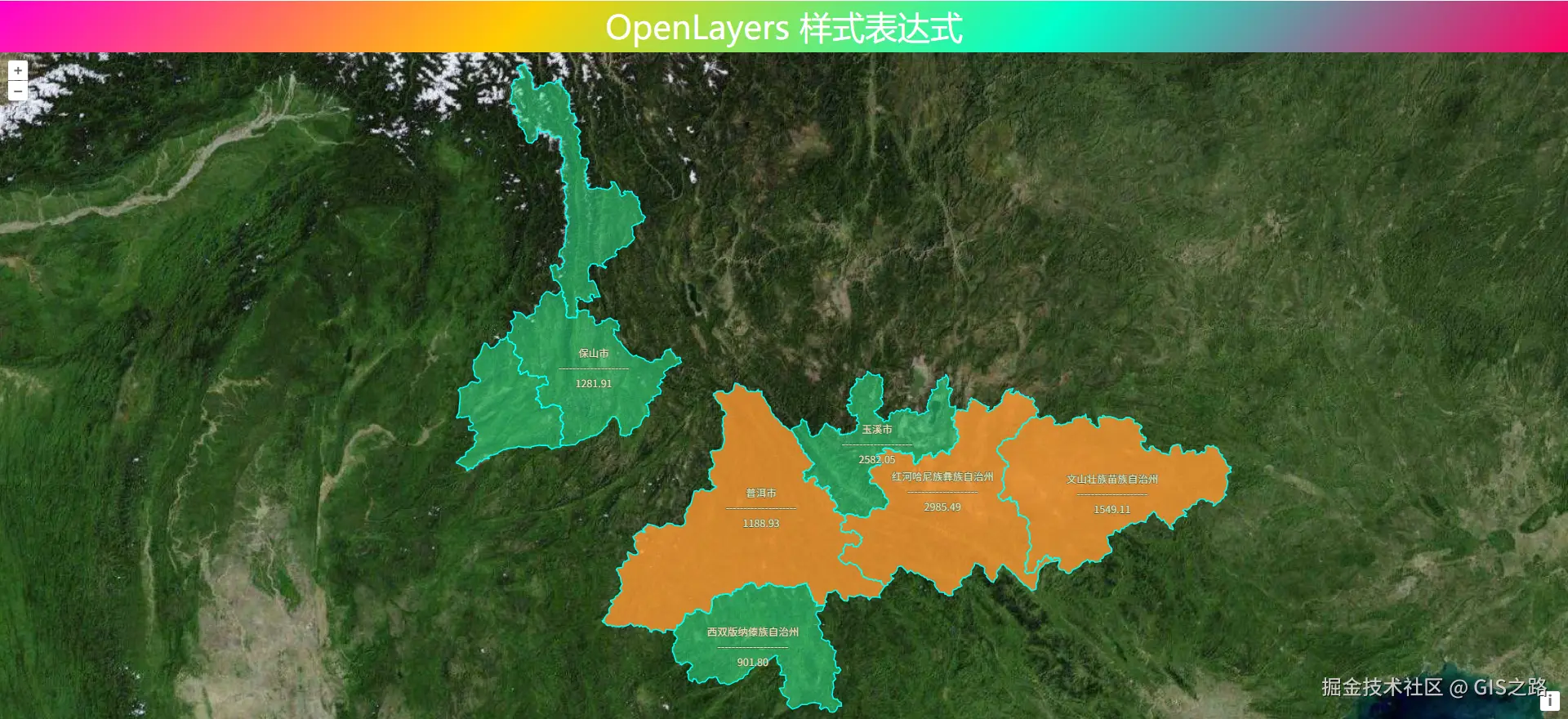

通过数学表达式实现要素分级分类标注。
- 布尔表达式
布尔运算主要用于在样式表达式中进行条件判断和逻辑操作，从而根据数据特征动态调整地图要素的样式，实时调整地图的显示效果，从而更好地突出重要信息，提升地图的可读性和交互性。详情可以参考文章：OpenLayers 布尔表达式
// 逻辑非表达式
style: {
"text-value": ["concat", ["get", "name"], "n--------------------n", ["get", "GDP"]],
"text-fill-color": ["match", ["get", "name"], "昆明市(磨憨)", "#FFFF00", "楚雄彝族自治州", "#FFA500", "#EEE8AA"],
"text-stroke-color": "#2F4F4F",
"fill-color": ["case", ["any", ["==", ["get", "name"], "昆明市(磨憨)"], ["==", ["get", "name"], "楚雄彝族自治州"]], "#ff9933c9", "#33ff9975"],
"stroke-color": "#00FFFF",
"stroke-width": 1.25
}
通过布尔表达式实现要素根据条件分类分级标注。
❝
