OpenLayers 全屏控件介绍

前言

❝

全屏控件作为常用控件，在WebGIS系统开发中具有广泛应用。OpenLayers具有大部分常用的控件，如缩放、导航、鹰眼、比例尺、旋转、鼠标位置等。这些地图控件用来与地图进行简单的交互，已经被预先封装好，可以供开发者直接使用。

1. 使用默认加载

OpenLayers加载地图控件的方式与加载地图交互控件的方式一致，只是属性名称不一样，一个是interactions，另一个是controls。使用默认方式加载地图控件时，通过调用ol.control.defaults对象的defaults()方法即可，使用extend方法将传入的控件转换为数组。

const map = new ol.Map({
    target: "map",
    loadTilesWhileInteracting: true,
    view: new ol.View({
        center: [102.845864, 25.421639],
        zoom: 5,
        worldsWrap: false,
        minZoom: 1,
        maxZoom: 20,
        projection: 'EPSG:4326',
    }),
    layers: [TDTImgLayer, TDTImgCvaLayer],
    // 地图默认控件
    controls: ol.control.defaults.defaults().extend([new ol.control.FullScreen()])
})

2. 直接加载

在直接加载全屏控件之前，需要了解以下该控件的一些参数。

名称	类型	描述
className	string (defaults to 'ol-full-screen')	全屏控件CSS类名
label	string	Text	HTMLElement (defaults to 'u2922')	全屏控件标注内容，可以是字符、文本，也可以是HTML元素
labelActive	string	Text	HTMLElement (defaults to 'u00d7')	全屏控件激活标注内容，可以是字符、文本，也可以是HTML元素
tipLabel	string (defaults to 'Toggle full-screen')	文本提示内容
keys	boolean (defaults to false)	是否开启键盘访问
target	HTMLElement	string	undefined	在地图视图外的目标元素
source	HTMLElement	string	undefined	用于全屏展示的元素

现在可以创建全屏控件了，使用FullScreen类直接创建全屏对象即可，然后利用Map对象addControl方法添加到地图视图中。

// 先使用默认设置
const fullScreen = new ol.control.FullScreen({

})
map.addControl(fullScreen)

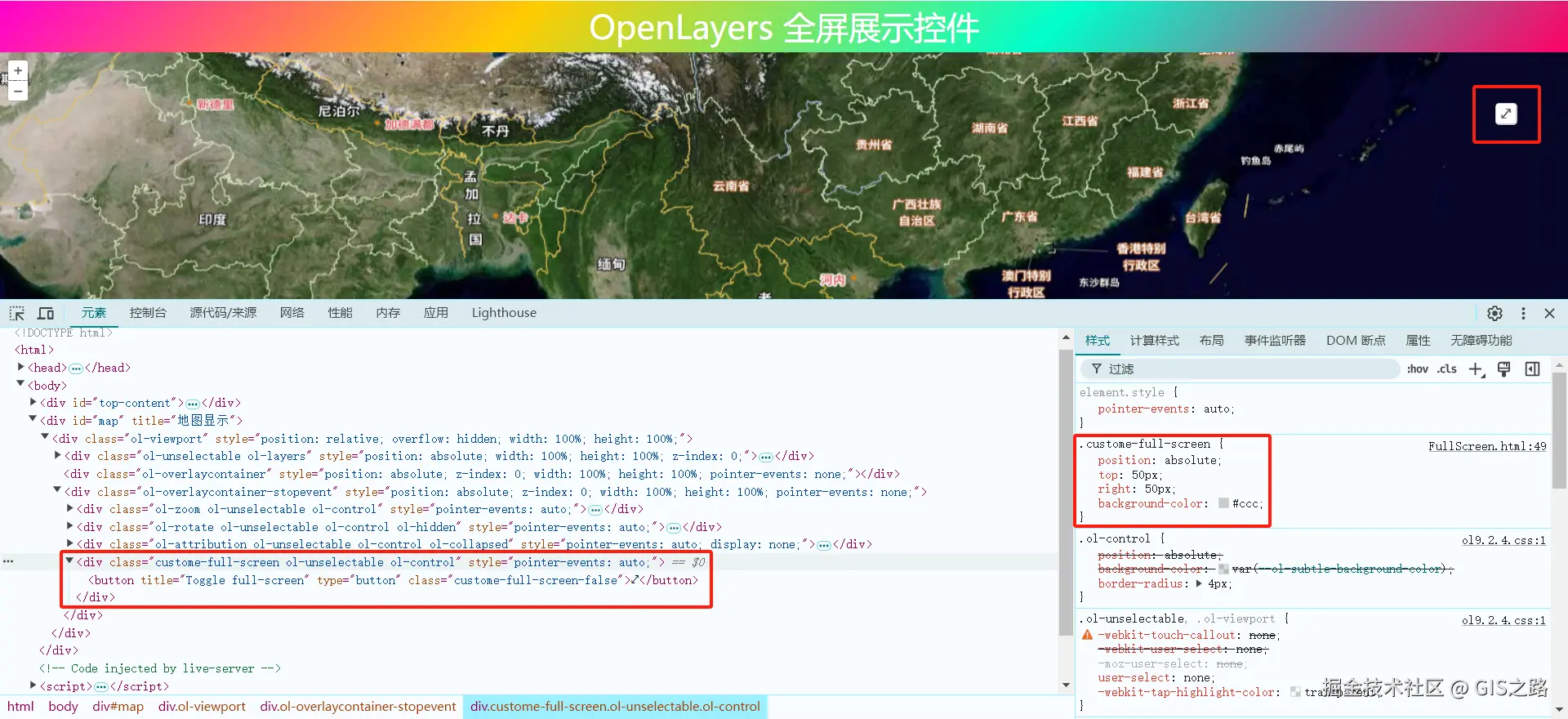

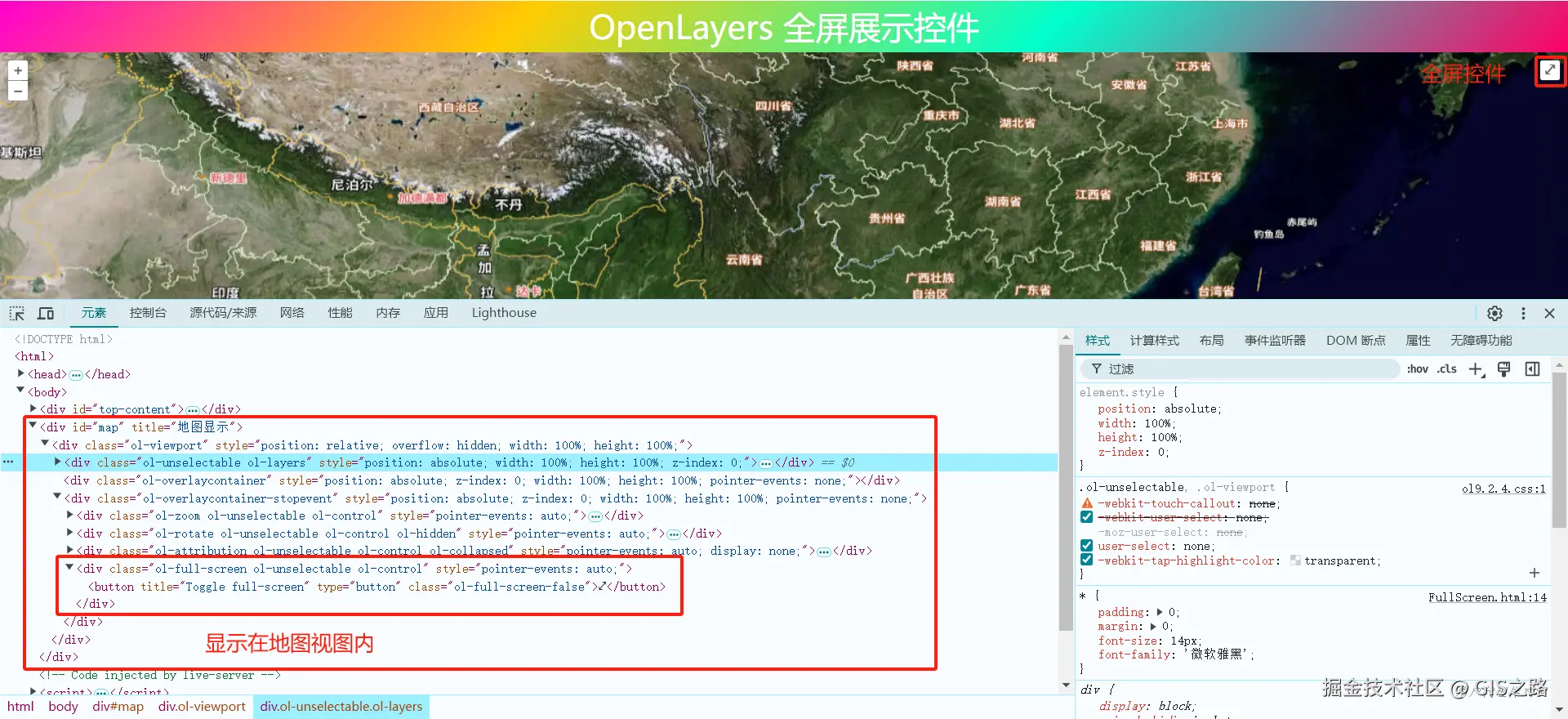

不设置任何参数时，全屏控件默认加载在地图右上角，显示全屏图标，此时全屏控件在地图视图内。设置className值为custome-full-screen，并且添加其样式。将全屏样式设置为绝对定位，向上和向右的距离设置为50像素。可以看到，此时可以控制全屏控件的显示位置，该控件仍然处于地图视图内。

.custome-full-screen {
    position: absolute;
    top: 50px;
    right: 50px;
    background-color: #ccc;
}

const fullScreen = new ol.control.FullScreen({
    className: "custome-full-screen",
    tipLabel: "全屏显示",
    keys: true
})
map.addControl(fullScreen)

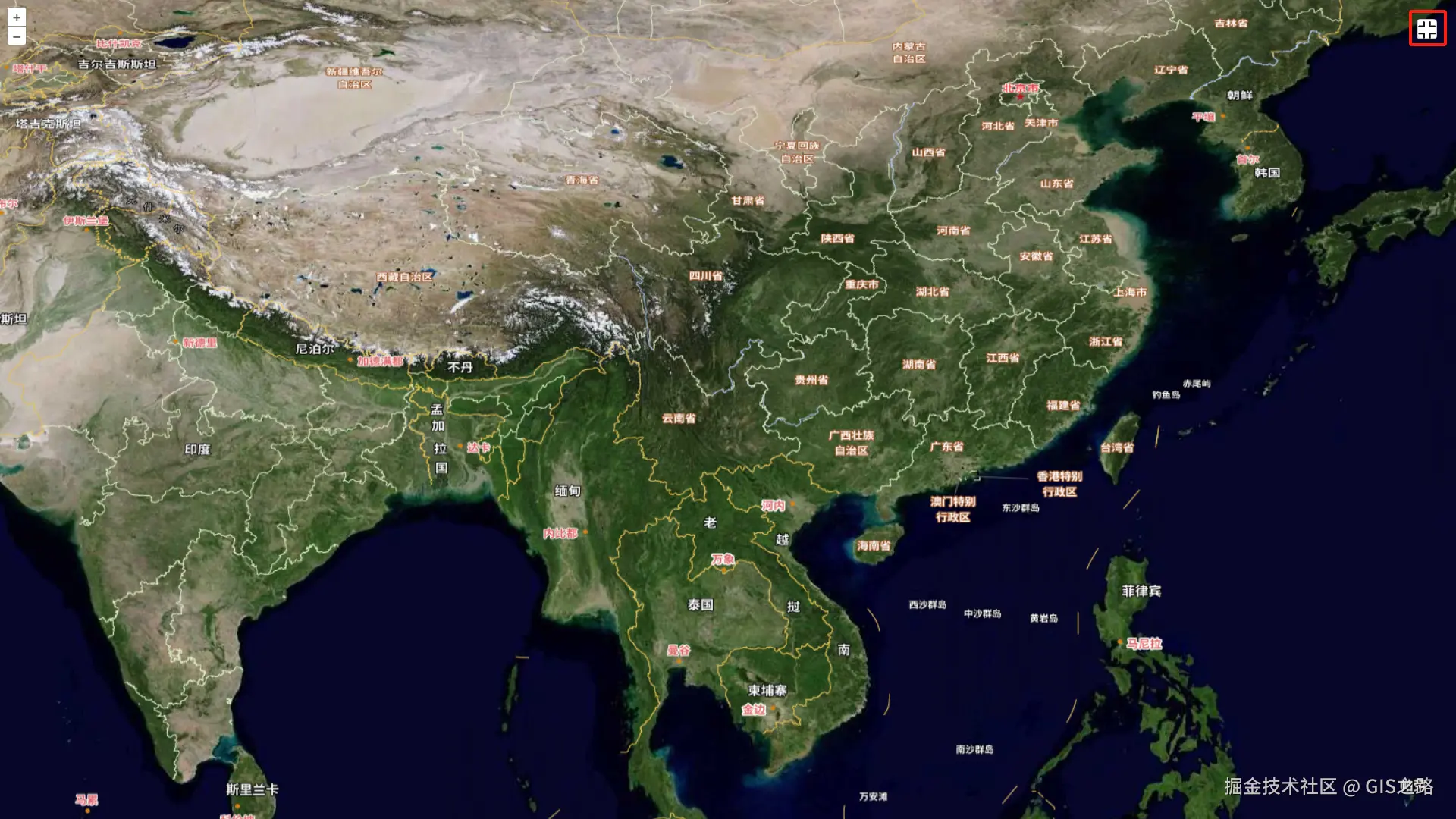

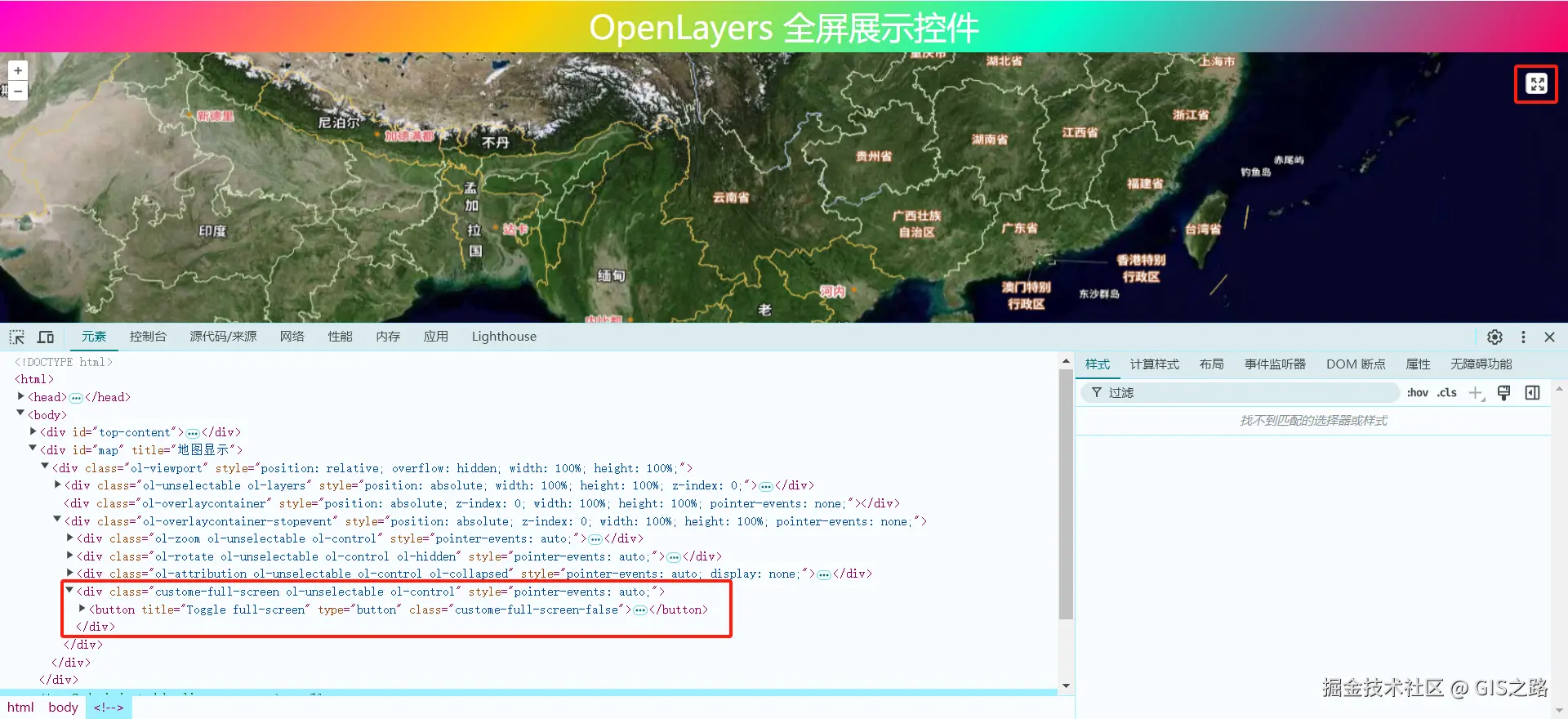

添加自定义标注内容，使用svg图片可以替换默认全屏样式。这里需要使用document.createElement创建标注HTML元素，直接使用字符串拼接不起作用，然后在CSS中设置显示样式，将背景地址指向下载好的全屏图片。此时该控件还在地图视图内。

.full-screen-label {
    display: inline-block;
    width: 20px;
    height: 20px;
    background-image: url("../../image/control/全屏.svg");
    background-repeat: no-repeat;
    background-size: 20px 20px;
}

const labelEle = document.createElement("span")
labelEle.className = 'full-screen-label'
labelEle.innerText = ""

const fullScreen = new ol.control.FullScreen({
    className: "custome-full-screen",
    label: labelEle,
    tipLabel: "全屏显示",
    keys: true
})
map.addControl(fullScreen)

添加标注激活样式，使用svg图片可以替换默认全屏关闭样式。与label相似，需要使用document.createElement创建标注HTML元素，然后在CSS中设置显示样式，将背景地址指向下载好的全屏关闭图片。

const labelEle = document.createElement("span")
labelEle.className = 'full-screen-label'
labelEle.innerText = ""

const labelActiveEle = document.createElement("span")
labelActiveEle.className = "full-screen-label-active"
labelActiveEle.innerText = ""

const fullScreen = new ol.control.FullScreen({
    className: "custome-full-screen",
    label: labelEle,
    labelActive: labelActiveEle,
    tipLabel: "全屏显示",
    keys: true,
})
map.addControl(fullScreen)

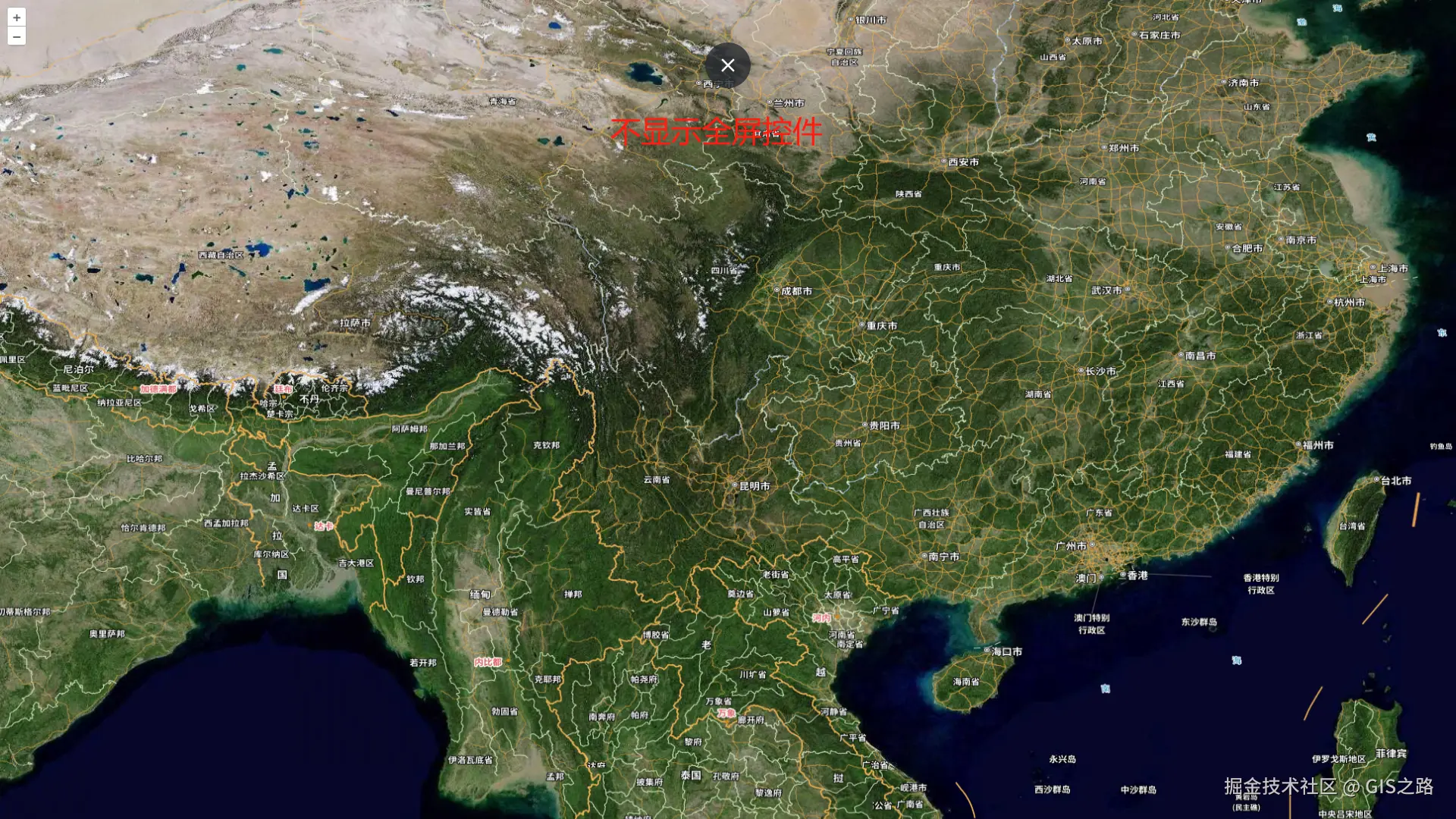

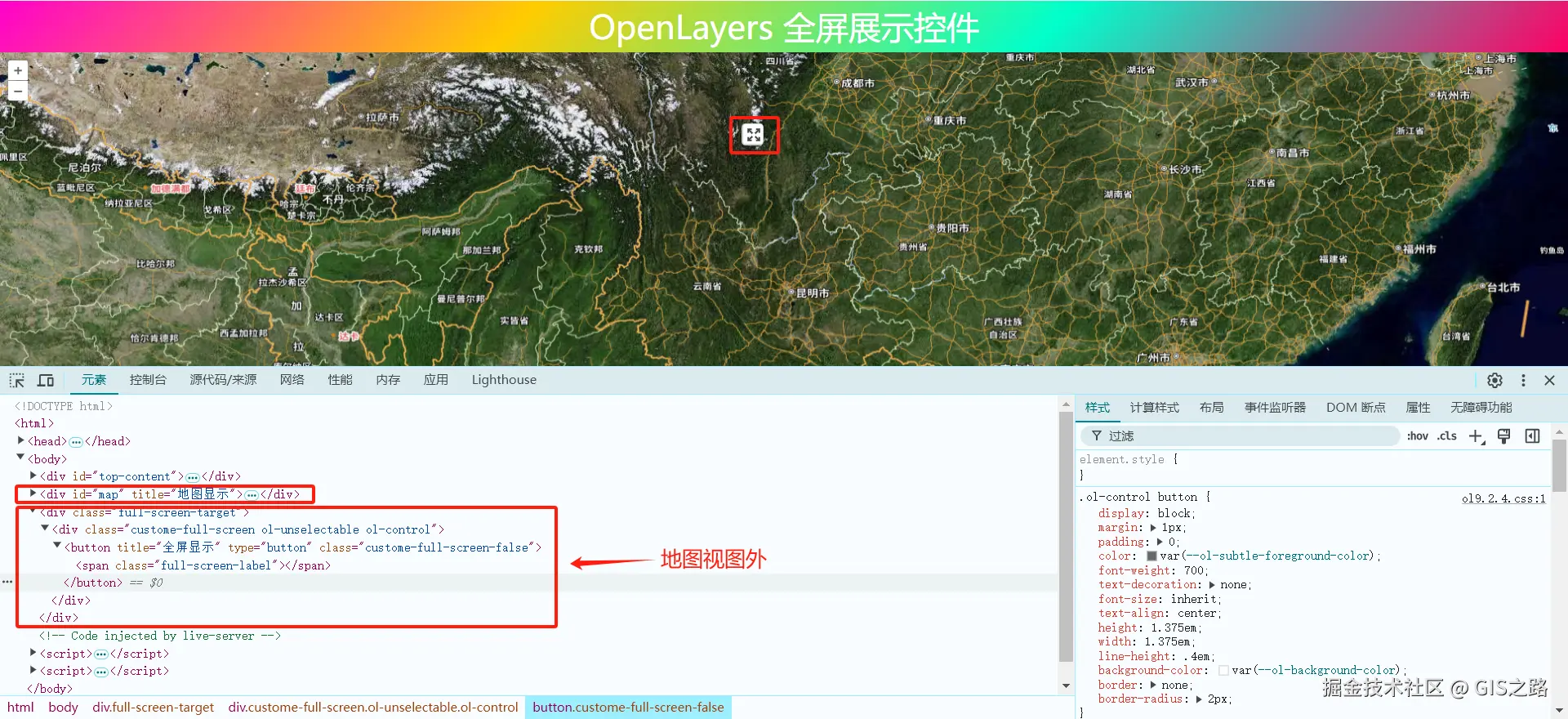

设置target参数，可以使得全屏显示控件在地图视图外的目标元素内渲染。脱离了地图视图的全屏控件可以更方便的修改CSS样式，同时也会带来一个问题，在全屏显示的时候，该控件会被地图视图遮盖，不能在页面中显示。

.full-screen-target {
    position: absolute;
    z-index: 999;
    top: 100px;
    left: 50%;
}

const labelEle = document.createElement("span")
labelEle.className = 'full-screen-label'
labelEle.innerText = ""

const labelActiveEle = document.createElement("span")
labelActiveEle.className = "full-screen-label-active"
labelActiveEle.innerText = ""

const tartgetEle = document.querySelector(".full-screen-target")
const fullScreen = new ol.control.FullScreen({
    className: "custome-full-screen",
    label: labelEle,
    labelActive: labelActiveEle,
    tipLabel: "全屏显示",
    keys: true,
    target: tartgetEle
})
map.addControl(fullScreen)

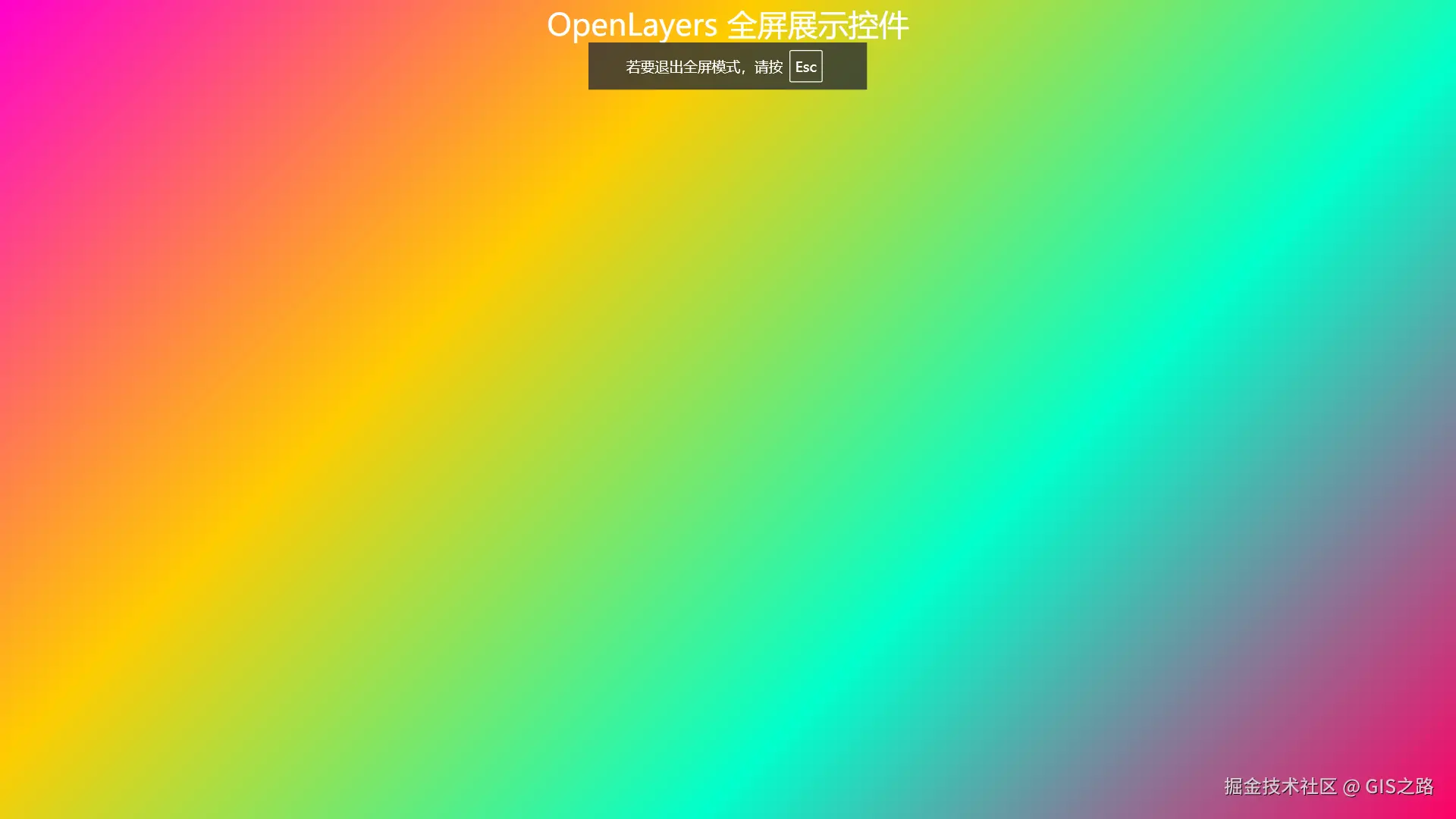

修改source参数设置全屏显示的元素，如例子中将全屏显示元素设置为页面标题

const labelEle = document.createElement("span")
labelEle.className = 'full-screen-label'
labelEle.innerText = ""

const labelActiveEle = document.createElement("span")
labelActiveEle.className = "full-screen-label-active"
labelActiveEle.innerText = ""

const displayEle = document.querySelector("#top-content")
const tartgetEle = document.querySelector(".full-screen-target")
const fullScreen = new ol.control.FullScreen({
    className: "custome-full-screen",
    label: labelEle,
    labelActive: labelActiveEle,
    tipLabel: "全屏显示",
    keys: true,
    target: tartgetEle,
    source: displayEle
})
map.addControl(fullScreen)

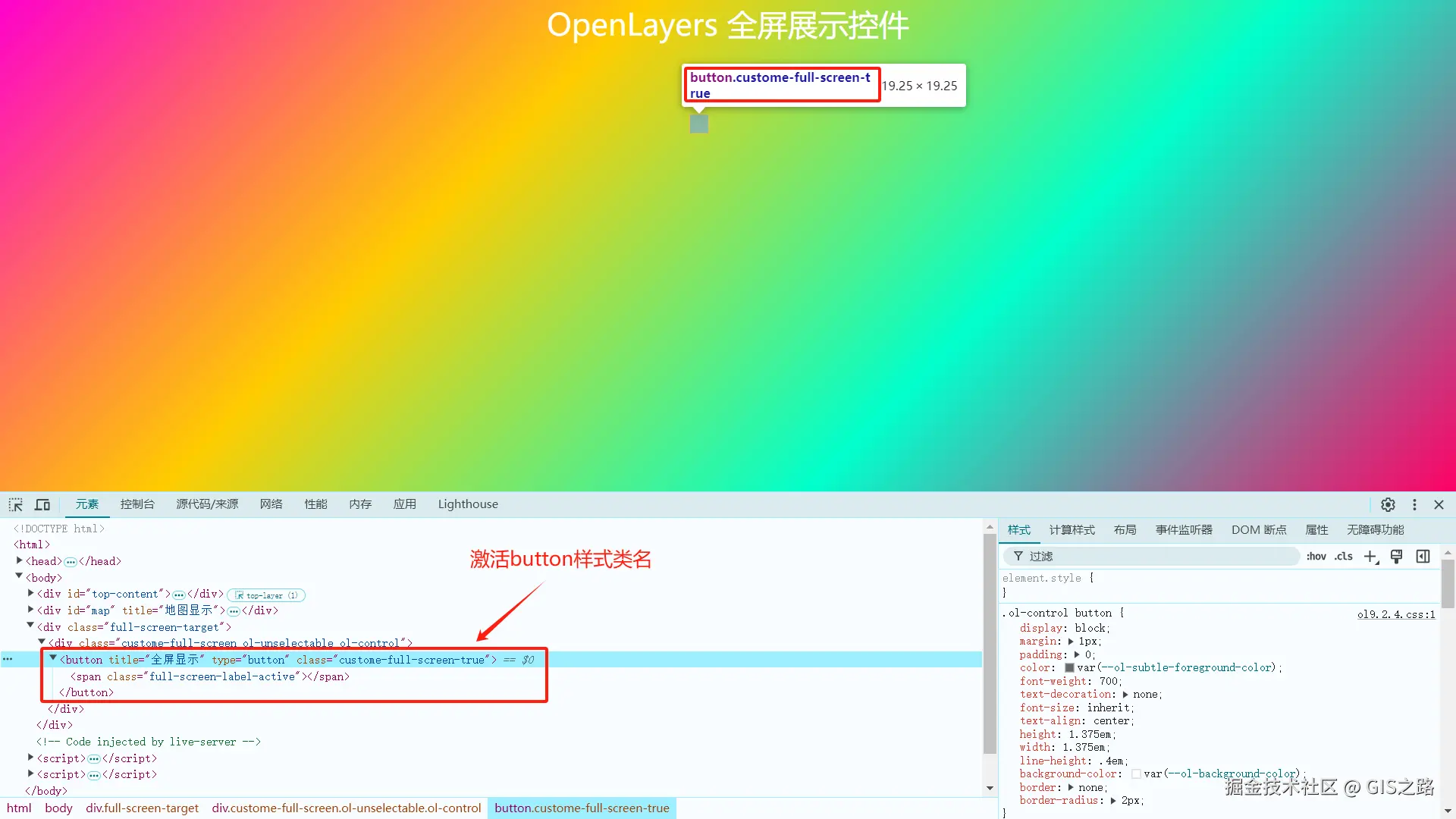

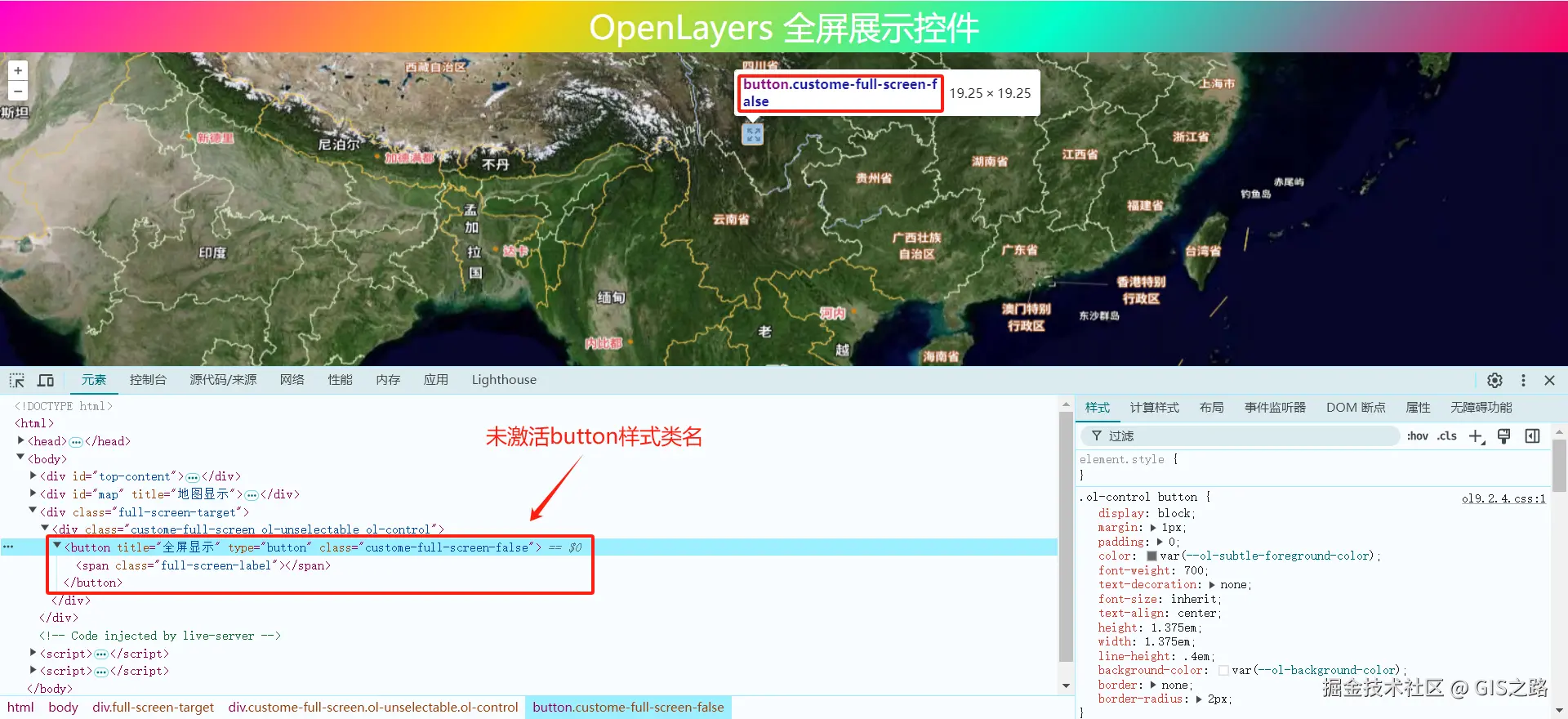

最后剩下两个参数，可以不用关心了，就是全屏激活和全屏关闭时候的button元素类样式名称。默认值为参数className值加上true或者false。

3. 完整代码

其中libs文件夹下的包需要更换为自己下载的本地包或者引用在线资源。

<!DOCTYPE html>
<html>

<head>
    <meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
    <title>OpenLayers 全屏展示控件</title>
    <meta charset="utf-8" />

    <link rel="stylesheet" href="../../libs/css/ol9.2.4.css">

    <script src="../../js/config.js"></script>
    <script src="../../libs/js/ol9.2.4.js"></script>
    <style>
        * {
            padding: 0;
            margin: 0;
            font-size: 14px;
            font-family: '微软雅黑';
        }

        html,
        body {
            width: 100%;
            height: 100%;
        }

        #map {
            position: absolute;
            top: 50px;
            bottom: 0;
            width: 100%;
        }

        #top-content {
            position: absolute;
            width: 100%;
            height: 50px;
            line-height: 50px;
            background: linear-gradient(135deg, #ff00cc, #ffcc00, #00ffcc, #ff0066);
            color: #fff;
            text-align: center;
            font-size: 32px;
        }

        #top-content span {
            font-size: 32px;
        }

        .custome-full-screen {
            position: absolute;
            top: 20px;
            right: 20px;
            background-color: #ccc;
        }

        .full-screen-label {
            display: inline-block;
            width: 20px;
            height: 20px;
            background-image: url("../../image/control/全屏.svg");
            background-repeat: no-repeat;
            background-size: 20px 20px;
        }

        .full-screen-label-active {
            display: inline-block;
            width: 20px;
            height: 20px;
            background-image: url("../../image/control/关闭全屏.svg");
            background-repeat: no-repeat;
            background-size: 20px 20px;
        }

        .full-screen-target {
            position: absolute;
            z-index: 999;
            top: 100px;
            left: 50%;
        }

        .full-screen-source {
            position: absolute;
            z-index: 999;
            top: 50px;
            left: 50%;
            height: 50px;
            width: 120px;
            background-color: #ccc;
            padding: 5px;
        }
    </style>
</head>

<body>
    <div id="top-content">
        <span>OpenLayers 全屏展示控件</span>
    </div>
    <div id="map" title="地图显示"></div>
    <div class="full-screen-target"></div>
</body>

</html>

<script>
    //地图投影坐标系
    const projection = ol.proj.get('EPSG:3857');
    //==============================================================================//
    //============================天地图服务参数简单介绍==============================//
    //================================vec：矢量图层==================================//
    //================================img：影像图层==================================//
    //================================cva：注记图层==================================//
    //======================其中：_c表示经纬度投影，_w表示球面墨卡托投影================//
    //==============================================================================//
    const TDTImgLayer = new ol.layer.Tile({
        title: "天地图影像图层",
        source: new ol.source.XYZ({
            url: "http://t0.tianditu.com/DataServer?T=img_w&x={x}&y={y}&l={z}&tk=" + TDTTOKEN,
            attibutions: "天地图影像描述",
            crossOrigin: "anoymous",
            wrapX: false
        })
    })
    const TDTImgCvaLayer = new ol.layer.Tile({
        title: "天地图影像注记图层",
        source: new ol.source.XYZ({
            url: "http://t0.tianditu.com/DataServer?T=cia_w&x={x}&y={y}&l={z}&tk=" + TDTTOKEN,
            attibutions: "天地图注记描述",
            crossOrigin: "anoymous",
            wrapX: false
        })
    })
    const map = new ol.Map({
        target: "map",
        loadTilesWhileInteracting: true,
        view: new ol.View({
            center: [102.845864, 25.421639],
            zoom: 5,
            worldsWrap: false,
            minZoom: 1,
            maxZoom: 20,
            projection: 'EPSG:4326',
        }),
        layers: [TDTImgLayer, TDTImgCvaLayer],
        // 地图默认控件
        // controls: ol.control.defaults.defaults().extend([new ol.control.FullScreen()])
    })

    map.on('click', evt => {
        console.log("获取地图坐标：", evt.coordinate)
    })
    const labelEle = document.createElement("span")
    labelEle.className = 'full-screen-label'
    labelEle.innerText = ""

    const labelActiveEle = document.createElement("span")
    labelActiveEle.className = "full-screen-label-active"
    labelActiveEle.innerText = ""

    const displayEle = document.querySelector("#top-content")
    const tartgetEle = document.querySelector(".full-screen-target")
    const fullScreen = new ol.control.FullScreen({
        className: "custome-full-screen",
        label: labelEle,
        labelActive: labelActiveEle,
        tipLabel: "全屏显示",
        keys: true
        // 读者可以修改测试
        // target: tartgetEle,
        // source: displayEle
    })
    map.addControl(fullScreen)
</script>

❝
