前言
❝
在GIS开发中，地图事件与要素选择是构建交互式地图应用的核心功能之一。通过监听地图事件，用户可以与地图进行动态交互，如点击、拖拽等操作。而要素选择则允许用户在地图上选取特定的地理要素，进一步进行编辑、分析或展示。本文将简要介绍如何在OpenLayers中实现地图事件的监听与要素选择，帮助开发者快速掌握这些关键功能，提升地图应用的交互性与实用性。
本文来源于OpenLayers官方例子，详情可参考官网：[https://openlayers.org/en/v9.2.4/examples/select-features.html](https://openlayers.org/en/v9.2.4/examples/select-features.html)
1. 地图交互控件（Select）

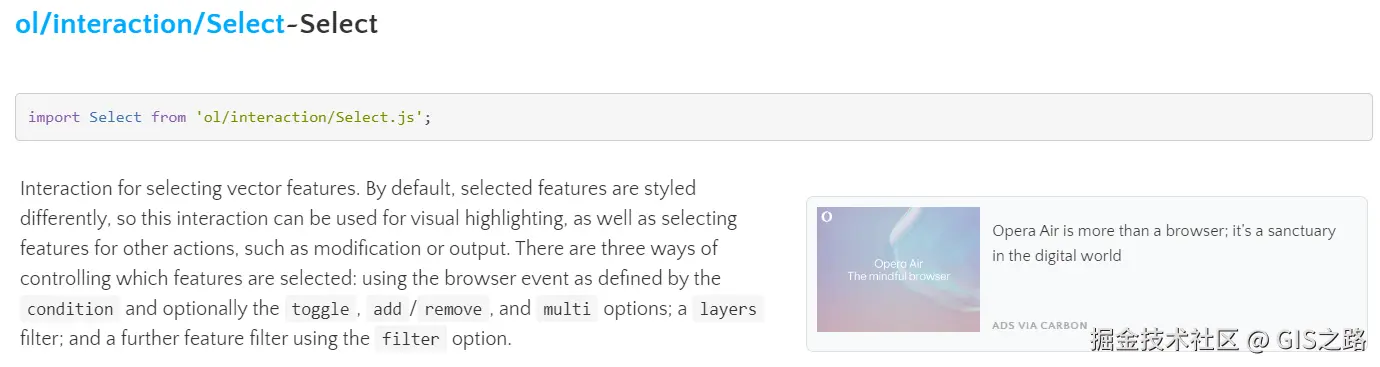

Select类属于地图交互控件之一，可以在OpenLayers开发中用于选择地图要素（矢量图层）。它的主要作用是允许用户通过点击或框选等方式，选择地图上的一个或多个要素（Feature），并对这些要素进行操作或处理。以下来源于百度翻译：
选择矢量特征的交互。默认情况下，所选特征的样式不同，因此此交互可用于视觉突出显示，以及为其他操作（如修改或输出）选择特征。有三种方法可以控制选择哪些功能：使用由条件定义的浏览器事件，以及可选的切换、添加/删除和多选项；层过滤器；以及使用过滤器选项的另一个特征过滤器。
2. 创建交互事件
创建交互样式用于在选中地图要素时高亮要素。
// 选择要素样式
const selectStyle = new ol.style.Style({
fill: new ol.style.Fill({
color: "#ffcc009e"
}),
stroke: new ol.style.Stroke({
color: "#00ffcc",
width: 2.5
})
})

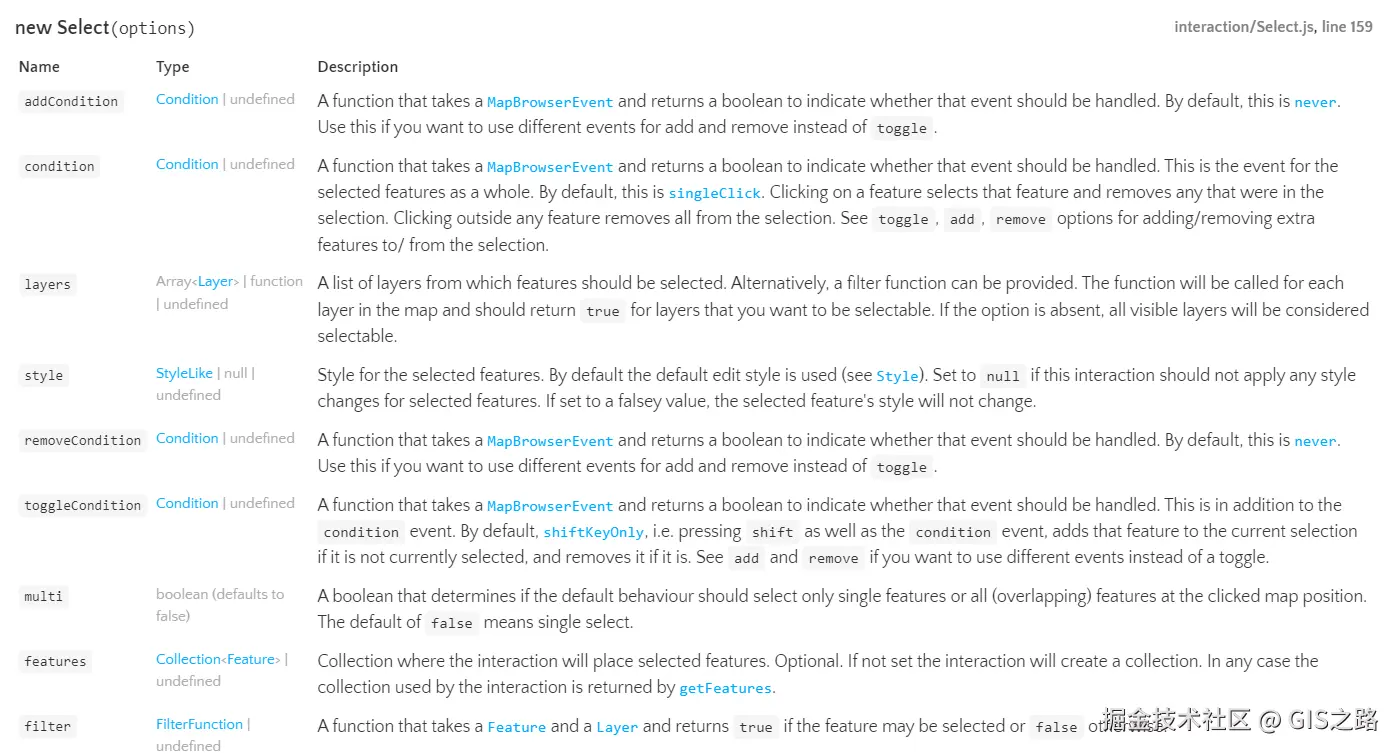

在Select交互控件中通过condition参数控制交互事件类型。

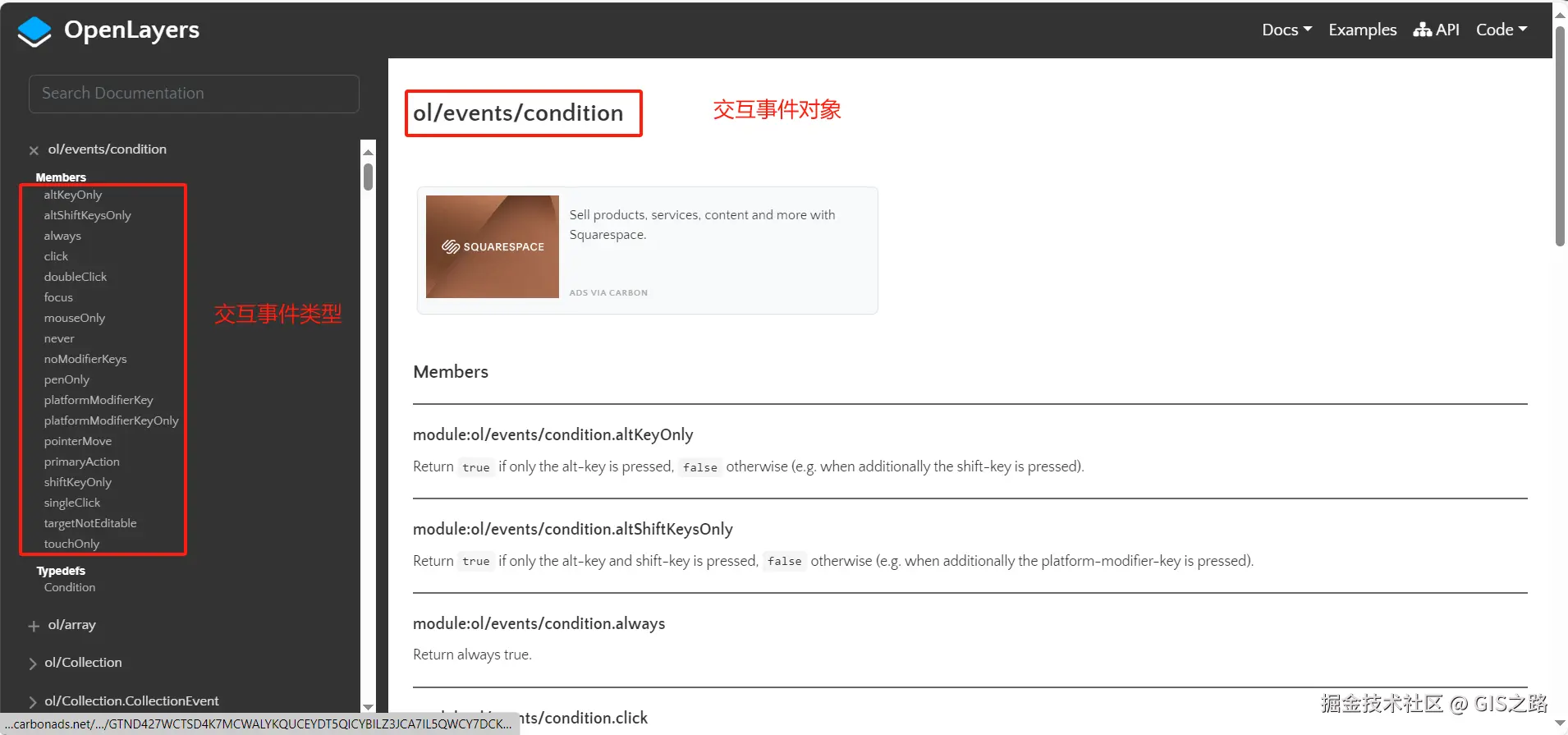

以下是OpenLayers中的交互事件对象和交互事件类型。在ol.events.condition中包括click、singleClick、pointerMove等事件类型。Select交互控件默认事件类型是singleClick。值得注意的是click事件相比singleClick事件速度要稍慢，因为click事件对于系统来说需要判断是单击还是双击事件
在如下代码中创建了点击事件、鼠标移动事件、单击事件和键盘组合事件。
// 点击事件
const clickSelect = new ol.interaction.Select({
condition: ol.events.condition.click,
style: selectStyle
})
// 单击事件
const singleClickSelect = new ol.interaction.Select({
condition: ol.events.condition.singleClick,
style: selectStyle
})
// 鼠标移动事件
const hoverSelect = new ol.interaction.Select({
condition: ol.events.condition.pointerMove,
style: selectStyle
})
// 键盘事件
const keySelect = new ol.interaction.Select({
condition: function (mapBrowserEvent) {
return ol.events.condition.click(mapBrowserEvent) && ol.events.condition.altKeyOnly(mapBrowserEvent);
},
style: selectStyle
})
3. 监听交互事件
通过事件委托机制处理交互事件类型，先获取到点击按钮父元素，根据event.target.dataset.type值判断点击事件类型。
在每次点击事件改变时，判断selectInteraction !== null条件，也就是先移除之前存在的交互控件。然后在switch函数中根据条件改变selectInteraction变量值，并将交互控件添加到地图中，高亮点击按钮。如果点击类型未"none"值，则移除交互控件并移除按钮高亮。
const selectElement = document.querySelector(".select-ul")
// select 监听事件
const selectChange = function (event) {
if (selectInteraction !== null) {
map.removeInteraction(selectInteraction)
}
const clickType = event.target.dataset.type
switch (clickType) {
case "click":
selectInteraction = clickSelect
break
case "single-click":
selectInteraction = singleClickSelect
break
case "hover":
selectInteraction = hoverSelect
break
case "key":
selectInteraction = keySelect
break
case "none":
if (selectInteraction) {
map.removeInteraction(selectInteraction)
}
selectInteraction = null
removeAllActiveClass(".select-ul", "active")
break
}
if (selectInteraction !== null) {
map.addInteraction(selectInteraction)
}
// 高亮按钮显示
const targetEle = event.target
if (clickType !== "none") {
toogleAciveClass(targetEle, ".select-ul")
}
}
// 事件委托
selectElement.addEventListener("click", selectChange)
4. 完整代码
其中libs文件夹下的包需要更换为自己下载的本地包或者引用在线资源。
<!DOCTYPE html>
<html>
<head>
<meta http-equiv="Content-Type" content="text/html; charset=utf-8" />
<title>OpenLayers 选择要素</title>
<meta charset="utf-8" />
<link rel="stylesheet" href="../../libs/css/ol9.2.4.css">
<script src="../../js/config.js"></script>
<script src="../../js/util.js"></script>
<script src="../../libs/js/ol9.2.4.js"></script>
<style>
* {
padding: 0;
margin: 0;
font-size: 14px;
font-family: '微软雅黑';
}
html,
body {
width: 100%;
height: 100%;
}
#map {
position: absolute;
top: 50px;
bottom: 0;
width: 100%;
}
#top-content {
position: absolute;
width: 100%;
height: 50px;
line-height: 50px;
background: linear-gradient(135deg, #ff00cc, #ffcc00, #00ffcc, #ff0066);
color: #fff;
text-align: center;
font-size: 32px;
}
#top-content span {
font-size: 32px;
}
.select-type {
position: absolute;
padding: 5px;
top: 60px;
left: 100px;
background-color: #ffcc00ad;
border-radius: 2.5px;
}
.select-ul {
list-style-type: none;
}
.select::after {
display: block;
clear: both;
content: "";
}
.select-li {
float: left;
padding: 5px;
margin: 0 5px;
min-width: 50px;
background-color: azure;
/* background: #cae4cf82; */
background: #cae4cfdb;
transition: background-color 10s ease-in-out 10s;
text-align: center;
border-radius: 2.5px;
}
.select-li:hover {
cursor: pointer;
color: #fff;
filter: brightness(120%);
background: linear-gradient(135deg, #c850c0, #4158d0);
}
.active {
background: linear-gradient(135deg, #c850c0, #4158d0);
}
</style>
</head>
<body>
<div id="top-content">
<span>OpenLayers 选择要素</span>
</div>
<div id="map" title=""></div>
<div class="select-type">
<ul class="select-ul">
<li class="select-li" data-type="click">点选（Click）</li>
<li class="select-li" data-type="single-click">点选（Single Click）</li>
<li class="select-li" data-type="hover">浮选（Hover）</li>
<li class="select-li" data-type="key">键选（Alt+Click）</li>
<li class="select-li" data-type="none">清除</li>
</ul>
</div>
</body>
</html>
<script>
//地图投影坐标系
const projection = ol.proj.get('EPSG:3857');
//==============================================================================//
//============================天地图服务参数简单介绍==============================//
//================================vec：矢量图层==================================//
//================================img：影像图层==================================//
//================================cva：注记图层==================================//
//======================其中：_c表示经纬度投影，_w表示球面墨卡托投影================//
//==============================================================================//
const TDTImgLayer = new ol.layer.Tile({
title: "天地图影像图层",
source: new ol.source.XYZ({
url: "http://t0.tianditu.com/DataServer?T=img_w&x={x}&y={y}&l={z}&tk=" + TDTTOKEN,
attibutions: "天地图影像描述",
crossOrigin: "anoymous",
wrapX: false
})
})
const TDTImgCvaLayer = new ol.layer.Tile({
title: "天地图影像注记图层",
source: new ol.source.XYZ({
url: "http://t0.tianditu.com/DataServer?T=cia_w&x={x}&y={y}&l={z}&tk=" + TDTTOKEN,
attibutions: "天地图注记描述",
crossOrigin: "anoymous",
wrapX: false
})
})
const map = new ol.Map({
target: "map",
loadTilesWhileInteracting: true,
view: new ol.View({
center: [102.845864, 25.421639],
zoom: 8,
worldsWrap: false,
minZoom: 1,
maxZoom: 20,
projection: 'EPSG:4326',
}),
layers: [TDTImgLayer],
// 地图默认控件
controls: ol.control.defaults.defaults({
zoom: false,
attribution: false,
rotate: false
})
})
// 文字样式
const labelStyle = new ol.style.Style({
text: new ol.style.Text({
font: '12px Calibri,sans-serif',
overflow: true,
// 填充色
fill: new ol.style.Fill({
color: "#FAFAD2"
}),
// 描边色
stroke: new ol.style.Stroke({
color: "#2F4F4F",
width: 3,
}),
})
})
// 行政区样式
const regionStyle = new ol.style.Style({
fill: new ol.style.Fill({
color: [230, 230, 250, 0.25],
}),
stroke: new ol.style.Stroke({
color: "#00FFFF",
width: 1.25,
}),
})
const style = [labelStyle, regionStyle]
const JSON_URL = "https://geo.datav.aliyun.com/areas_v3/bound/530000_full.json"
const layer = new ol.layer.Vector({
source: new ol.source.Vector({
url: JSON_URL,
format: new ol.format.GeoJSON(),
}),
style: function (feature) {
const label = feature.get("name").split(" ").join("n")
labelStyle.getText().setText(label)
return style
},
declutter: true
})
map.addLayer(layer)
map.getView().setCenter([101.485106, 25.008643])
map.getView().setZoom(6.5)
// 选择交互事件
let selectInteraction = null
// 选择要素样式
const selectStyle = new ol.style.Style({
fill: new ol.style.Fill({
color: "#ffcc009e"
}),
stroke: new ol.style.Stroke({
color: "#00ffcc",
width: 2.5
})
})
// 点击事件
const clickSelect = new ol.interaction.Select({
condition: ol.events.condition.click,
style: selectStyle
})
// 单击事件
const singleClickSelect = new ol.interaction.Select({
condition: ol.events.condition.singleClick,
style: selectStyle
})
// 鼠标移动事件
const hoverSelect = new ol.interaction.Select({
condition: ol.events.condition.pointerMove,
style: selectStyle
})
// 键盘事件
const keySelect = new ol.interaction.Select({
condition: function (mapBrowserEvent) {
return ol.events.condition.click(mapBrowserEvent) && ol.events.condition.altKeyOnly(mapBrowserEvent);
},
style: selectStyle
})
const selectElement = document.querySelector(".select-ul")
// select 监听事件
const selectChange = function (event) {
if (selectInteraction !== null) {
map.removeInteraction(selectInteraction)
}
const clickType = event.target.dataset.type
switch (clickType) {
case "click":
selectInteraction = clickSelect
break
case "single-click":
selectInteraction = singleClickSelect
break
case "hover":
selectInteraction = hoverSelect
break
case "key":
selectInteraction = keySelect
break
case "none":
if (selectInteraction) {
map.removeInteraction(selectInteraction)
}
selectInteraction = null
removeAllActiveClass(".select-ul", "active")
break
}
if (selectInteraction !== null) {
map.addInteraction(selectInteraction)
}
// 点击按钮高亮
const targetEle = event.target
if (clickType !== "none") {
toogleAciveClass(targetEle, ".select-ul")
}
}
// 事件委托
selectElement.addEventListener("click", selectChange)
</script>
❝
