传统编译器系列 - 第4节 LLVM 设计架构
LLVM（Low-Level Virtual Machine）最初由 Chris Lattner 于 2000 年在 UIUC 开发，其最初目标是为静态编译器提供一种透明、优化的中间表示，后来发展为一整套支持多语言、多平台的模块化编译基础设施。在现代编译器架构演进中，LLVM 代表了一种将“前端-中端-后端”分离、模块高度抽象化的设计趋势，是传统 GCC 编译模式的强大替代者和革新者。

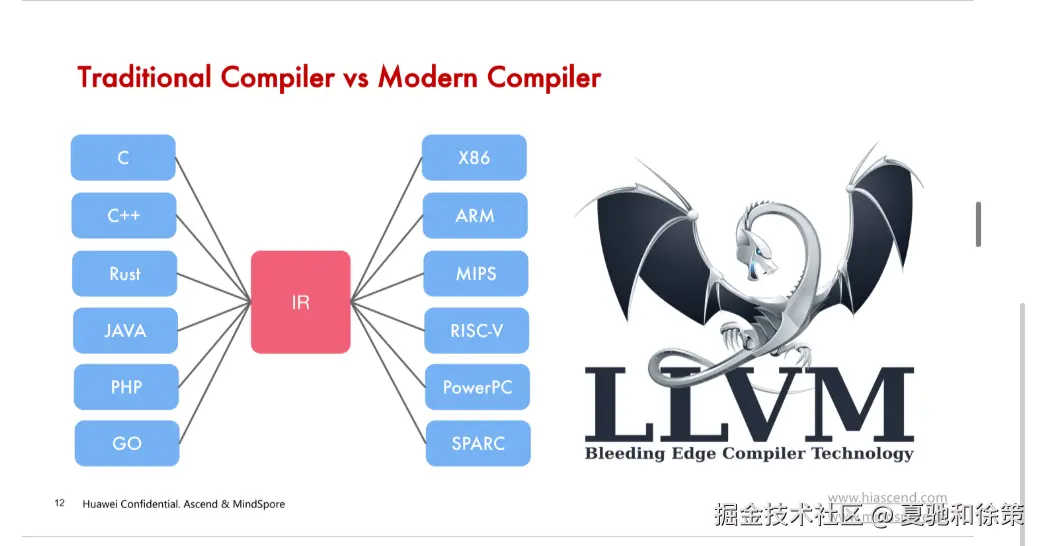

4.1 LLVM 架构总览
LLVM 的基本架构由三部分组成：前端（Frontend） 、中端（Optimizer） 和 后端（Backend） ，它们通过统一的中间表示（LLVM IR）连接，构建出灵活、可扩展的编译流水线。
4.1.1 LLVM 前端（Frontend）
前端的任务是将高级语言源码转换为 LLVM IR。不同语言通过不同的前端解析器接入 LLVM：
- Clang：支持 C、C++、Objective-C
- llvm-gcc：支持传统的 GCC 语法
- GHC：支持 Haskell
- 其他语言如 Swift、Rust 等也通过自定义前端接入 LLVM IR
在 Clang 中，前端通常包括四个阶段：
- 词法分析（Lexical Analysis）
- 语法分析（Syntax Analysis）
- 语义分析（Semantic Analysis）
- IR 生成（IR Generation）
生成的中间表示即 LLVM IR（Intermediate Representation），是一种基于 SSA（静态单赋值）的中间代码格式，具备强表示力和适配性。
4.1.2 LLVM 优化器（Optimizer）
Optimizer 是 LLVM 的中端核心，接收前端生成的 LLVM IR，并进行大量编译时优化。其主要作用是对程序进行 高层次变换和优化 Pass，如：
- 死代码消除（Dead Code Elimination）
- 循环展开与合并（Loop Unrolling / Fusion）
- 内联展开（Function Inlining）
- 常量传播与折叠（Constant Propagation / Folding）
优化器本身是多个 Pass 的集合，每个 Pass 对 IR 进行一次独立转换，形成链式优化流程。
4.1.3 LLVM 后端（Backend）
后端将优化后的 LLVM IR 转换为特定平台的机器码（machine code），主要包括：
- 指令选择（Instruction Selection）
- 寄存器分配（Register Allocation）
- 指令调度（Instruction Scheduling）
- 代码布局（Code Layout）
- 代码生成（Code Emission）
LLVM 支持多个硬件平台后端，包括：
- LLVM X86 Backend
- LLVM ARM Backend
- LLVM PowerPC Backend
通过统一 IR 接口，不同的后端模块可以复用中端优化结果，实现**“一次优化，多平台部署”**的能力。

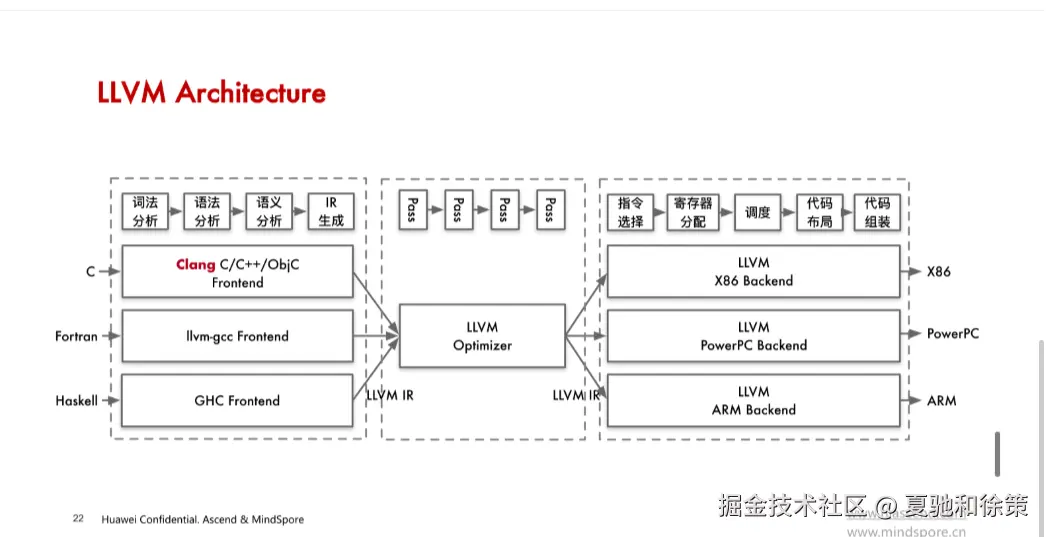

4.2 LLVM 架构图解
LLVM 架构可以用如下结构图抽象表示：
graph TD
A[C/C++/ObjC 源代码] --> B[词法分析]
B --> C[语法分析] --> D[语义分析] --> E[IR 生成]
E --> F[LLVM IR]
F --> G[多轮 Pass 优化器]
G --> H[LLVM IR 优化后]
H --> I[目标平台后端 (X86/ARM/PowerPC)]
I --> J[机器码]

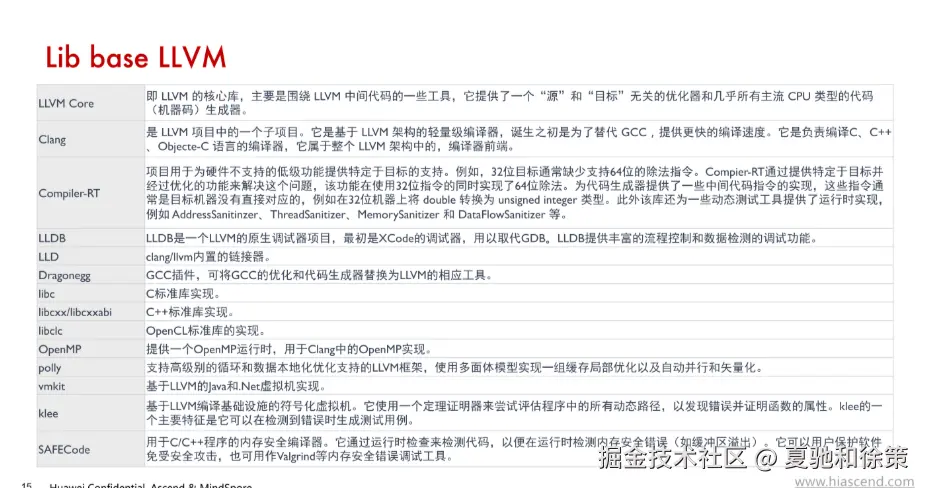

4.3 LLVM 多语言支持能力
得益于中间表示 IR 的统一抽象，LLVM 支持多种前端语言输入，主要包括但不限于：
- C/C++（Clang）
- Objective-C（Clang）
- Swift（Swift Frontend）
- Rust（Rustc + LLVM IR）
- Kotlin Native、Julia、Fortran、Haskell 等
每种语言通过转换为 LLVM IR，复用 Optimizer 和 Backend，从而实现编译器生态的最小冗余复用。
4.4 LLVM 编译流程实例（以 test.c 为例）
LLVM 编译一个 C 源码文件 test.c 的标准流程如下：
test.c --> clang -E --> test.i （预处理文件）
test.i --> clang -S --> test.ll （LLVM 文本 IR）
test.ll --> llvm-as --> test.bc （LLVM 二进制 IR）
test.bc --> llc --> test.s （目标平台汇编）
test.s --> assembler --> test.o （目标文件）
test.o --> linker --> Out （可执行文件）
其中 .ll 和 .bc 分别是 LLVM IR 的文本与二进制形式，.s 是汇编文件，.o 是中间二进制对象，最终生成 Out 可执行程序。
理解
一、理论理解：模块化设计与中间表示的威力
传统 GCC 编译器采用“前后端一体化”的紧耦合设计模式，前端语言必须与后端平台成对绑定，导致扩展困难。而 LLVM 从设计上就秉持高度模块化和抽象化原则，将编译器拆解为三个独立模块：前端（Frontend）→ 优化器（Optimizer）→ 后端（Backend） ，统一通过中间表示 LLVM IR 来衔接。
LLVM IR（Intermediate Representation）具有以下显著优势：
- 语言无关性：任何语言只需构建前端生成 IR，无需关心目标平台；
- 平台无关性：后端只需面向 IR 生成目标指令，不依赖具体前端语言；
- 优化可复用性：中端优化 Pass 作用于 IR，任何前后端组合都能复用优化逻辑；
- 中间层调试友好：IR 既能导出为文本（.ll）调试，也可转为二进制字节码（.bc）高效处理；
- 更细粒度的优化控制：如基于 SSA 的优化、控制流分析、数据流分析等都以 IR 为核心。
总的来说，LLVM 提供了一种从语言输入到目标代码输出的通用管道，通过“统一 IR + Pass 驱动 + 多后端支持”的架构，极大地提升了编译器的灵活性、可维护性和可移植性。
二、大厂实战理解：LLVM 的工业级落地与AI系统支撑
1）Google：LLVM 在 Chrome、Android 与 AI 框架中的基础地位
- Google 的 Android NDK 编译体系已经默认使用 LLVM/Clang 替代 GCC；
- TensorFlow XLA 编译器使用 LLVM 作为低层 IR 转换与目标平台优化的执行器；
- TPU 编译栈 同样借助 LLVM IR 做算子融合、指令调度与内存布局优化。
2）Apple：从操作系统到芯片全线依赖 LLVM
- Apple 作为 Clang 的主导贡献者，将 LLVM 应用于 macOS、iOS、Xcode 工具链；
- Swift 编译器完全构建在 LLVM IR 上，可面向 AArch64、x86_64 等平台编译；
- Apple Silicon（M 系列）芯片的专用优化通道依赖 LLVM 后端定制扩展。
3）字节跳动：字节 AI 编译器 Trae 基于 LLVM 构建
- Trae 使用 LLVM IR 作为图层中间表示，将 TorchScript、ONNX 等格式统一抽象；
- 中间 Pass 完成图融合、算子裁剪、硬件 Lowering，兼容多个 AI 芯片与引擎；
- 支持部署到自研加速器、CUDA、X86、ARM、Ascend 等平台。
4）NVIDIA：LLVM 融入 CUDA 编译链与 TensorRT
- NVIDIA 为 CUDA 编译器链条 nvcc 构建了 LLVM Backend，使 PTX 生成更高效；
- TensorRT 在优化阶段引入了 LLVM Pass 插件，用于自定义算子调度与结构拆解；
- 最新的 LLVM NVPTX 后端 成为跨平台 AI 编译工具（如 TVM、XLA）的基础。
5）OpenAI：模型部署与代码生成工具也依赖 LLVM
- OpenAI 内部在编译与部署 LLM 模型时，为追求指令级优化会调用 LLVM Pass；
- 若将 Python/Rust 转为静态库调用（如 Triton 编译器），LLVM 成为桥梁。
总结来看，LLVM 并不仅仅是一个编译器框架，更是一种现代编译技术的工业标准和底层平台。它通过 IR 驱动、Pass 插件、后端可裁剪等特性，支撑起了从浏览器、移动平台、GPU 到大模型编译的全场景应用，是 AI 编译器设计与落地不可绕开的基石。
面试题 1：请简要描述 LLVM 编译器架构及其模块划分，并指出其相较传统编译器如 GCC 的优势。
参考答案：
LLVM 采用模块化的三段式结构：前端（Frontend）、中间优化器（Optimizer）与后端（Backend），它们通过统一的 LLVM IR（Intermediate Representation）进行解耦。前端负责将高级语言（如 C/C++、Swift）翻译为 LLVM IR，中间优化器基于 IR 进行静态/动态优化，后端再将 IR 编译为目标平台代码（如 x86、ARM、PowerPC）。
相比传统 GCC 的一体化设计，LLVM 的优势在于：
- 可组合性强：前后端可独立开发与扩展；
- IR 统一：优化逻辑可高度复用；
- 支持多语言与多平台：无需语言 × 平台 的组合式适配；
- 更适合现代 JIT、AI 编译器、GPU 编译器的插拔式扩展需求。
面试题 2：什么是 LLVM IR？它具备哪些关键设计特点？相比 GCC 的 GIMPLE 有哪些优势？
参考答案：
LLVM IR 是 LLVM 的中间表示语言，它介于高级语言与目标机器码之间，具有如下特点：
- 三种等价形式：文本
.ll、二进制.bc、内存 IR 对象； - 强类型静态单赋值（SSA）形式：便于数据流分析与优化；
- 平台无关性：与硬件架构无绑定；
- 指令集简洁统一：便于构建优化 Pass 与代码生成逻辑。
与 GCC 的 GIMPLE 中间表示相比，LLVM IR 更具跨平台性、形式统一性和文档开放性（GIMPLE 相对封闭），支持更丰富的 Pass 插件系统，便于产业级开发与工具链扩展。
面试题 3：请解释 LLVM 的 Pass 是如何工作的？举例说明一种实际优化 Pass。
参考答案：
Pass 是 LLVM 中进行中间代码变换和分析的核心机制，分为两类：
- 分析 Pass（Analysis Pass） ：提取 IR 属性，如 CFG、支配树；
- 变换 Pass（Transformation Pass） ：修改 IR，如函数内联、死代码删除。
Pass 按 Pipeline 执行，可以组合形成复杂优化流程。如：
Mem2Reg：将内存变量提升为 SSA 寄存器变量；LoopUnrollPass：将循环展开，提升执行性能；DeadCodeElimination：移除无法到达或无效的代码块。
开发者可基于 C++ 或 Python 插件自定义 Pass，满足特殊语义优化需求，如 AI 图算融合、量化模式识别等。
面试题 4：LLVM 如何支持多语言前端和多平台后端？其架构中哪个环节起到关键桥梁作用？
参考答案：
LLVM 通过 统一的 IR 作为语言与平台之间的桥梁。每种语言只需构建对应前端模块将源代码翻译成 LLVM IR，而每种目标平台只需实现一套后端将 LLVM IR 编译为目标指令。
前端示例：
- Clang → C/C++/Obj-C；
- Swift、Rust、Julia 都有 LLVM 支持前端。
后端示例：
- LLVM X86 Backend；
- LLVM NVPTX Backend（用于 GPU）；
- LLVM WebAssembly Backend（用于浏览器）。
这种解耦设计，使得 LLVM 可灵活适配各种语言和芯片，不再需要 M × N 种组合开发成本。
面试题 5（开放性）：“如果你希望让 LLVM 支持一种新的 AI 加速芯片架构（如自研 NPU），你会从哪几个方面入手？”
参考答案（开放性） ：
我会从 LLVM 后端开发出发，逐步实现如下模块：
- 定义目标指令集：设计目标平台的指令模型（如张量乘加、特殊 load/store）；
- 扩展 TargetBackend：实现 LLVM 中的指令选择、寄存器分配、调度与组装逻辑；
- 平台调度策略：优化控制流图，满足算子融合、带宽对齐等场景需求；
- 构建 Pass 插件：提前识别模型结构、图层融合、卷积替换等优化模式；
- 测试 & 验证：基于自研芯片的仿真工具链，运行 benchmark 模型验证吞吐与精度。
这一过程需要深入理解 LLVM 后端架构、机器描述 DSL（.td 文件），同时掌握芯片硬件架构特性与调度瓶颈。
大厂场景题：LLVM 架构与工程落地
场景题 1：你在为公司自研的一种类 Python DSL 构建编译器时，希望借助 LLVM 提供优化与代码生成支持，但现阶段你只有语法树（AST）生成模块，请问如何对接 LLVM 编译链实现 IR 转化和后端部署？
参考答案：
在该场景下，我会首先基于当前语法树结构定义该 DSL 语言的语义模型，并将语义节点映射为 LLVM IR 构造函数或 IRBuilder 接口所能接受的基本操作指令；接着我会使用 LLVM 提供的 C++ 或 Python Binding 构建 IR 生成模块，在遍历 AST 的同时，按照操作类型动态构建 llvm::Value、llvm::Function、llvm::BasicBlock 等对象，从而逐步将 DSL 语法树还原为完整的 LLVM IR 模块；在此基础上我会启用 LLVM 的标准 Pass 管道（如 mem2reg、instcombine、gvn、adce 等），确保 IR 表达具备可优化性与合理性；最后我会选择目标平台对应的后端目标（如 X86 或 ARM）并配置 TargetMachine，利用 llvm::ExecutionEngine 或 llc 工具生成最终机器码或汇编输出，实现从 DSL 到目标程序的全流程闭环；为保证长期可维护性，我还会将该 DSL 的 IR 生成逻辑封装为 Frontend 类，配合统一的编译器驱动调度 IR Pass 与后端 pipeline，便于未来支持多平台部署与多模型表达。
场景题 2：你在优化一个 AI 模型部署编译器时，发现 LLVM IR 中的张量算子融合 Pass 插件未生效，导致生成的 IR 图结构仍然冗余，指令数目与显存带宽开销明显偏高，你将如何排查和修复该问题？
参考答案：
首先我会在 LLVM IR 层启用 -print-after-all 与 -print-before-all 等调试选项，对比融合 Pass 执行前后的 IR 差异，确认算子融合逻辑是否被实际触发；如果发现 Pass 未执行或无变换效果，我会检查 Pass 注册与调度顺序，判断是否因为前置 Pass 改写了匹配 Pattern（例如某些 Constant Folding、Inlining 提前展开导致融合条件不满足）；随后我会审查该融合 Pass 的匹配规则实现，特别是是否正确使用了 PatternMatch、DominatorTree 或 InstructionCombining 的依赖属性，确保对 IR 中的 CallInst 或 Load/Store 具有精确识别能力；若确认逻辑未命中，我会对融合规则进行泛化（如支持更多 broadcast 模式或 reduce 聚合），提升适配能力；同时我还会用 opt -debug-only=passname 逐步调试融合流程，最终验证输出 IR 的结构是否达到预期结构简化与带宽控制目标；为保障可复现性，我会将该问题构造为回归测试用例并加入 Pass 测试集，确保未来升级中融合逻辑稳定有效。
场景题 3：某项目采用 LLVM 支持多语言混编（C++ + Rust + Swift），但你发现不同前端生成的 IR 存在命名冲突和 ABI 不兼容问题，导致链接失败，你如何在 LLVM 层进行设计调整以实现统一构建？
参考答案：
面对这种多语言前端接入 LLVM IR 导致命名冲突与 ABI 不兼容的情况，我首先会对各语言前端（如 Clang、Rustc、Swiftc）生成的 IR 模块进行 llvm-nm 符号导出分析，确认冲突是否源于缺失命名空间前缀、名称 mangling 策略不一致或默认 linkage 设置差异；接着我会在 IR 生成阶段统一设定外部可见函数的命名规范（如添加语言前缀或模块作用域标识），并对所有跨语言可见函数声明使用 extern "C" 兼容 C ABI；在目标平台为同一体系结构的前提下，我会统一设置 LLVM TargetTriple 和 DataLayout，避免 ABI 差异引起结构对齐或参数传递的不一致；此外，我会调整构建系统（如 CMake + Ninja）在链接时显式标注每个语言生成模块的链接方式与共享库依赖，防止链接器在符号解析阶段发生歧义；若有必要，我还会在 Pass 层增加一个 IR 校验模块，对模块级别的符号引用和 linkage 做静态分析，保障最终组合过程语义一致与行为可预期。
场景题 4：你参与一款面向 GPU/NPU 异构计算平台的 LLVM 后端设计，当前在寄存器分配和指令选择阶段存在严重性能瓶颈，你会从哪些方面优化该后端的 LLVM Target 实现？
参考答案：
面对后端 LLVM Target 在寄存器分配与指令选择阶段产生性能瓶颈的情况，我会首先分析目标平台的指令集结构与硬件寄存器文件，确认 LLVM 的 TargetRegisterInfo 与 TargetInstrInfo 中是否准确建模了寄存器重命名约束、指令调度延迟和 Pipeline Hazard 情况；随后我会优化 Register Allocator 策略，改用更加先进的 PBQP 或 Greedy 算法替代默认 LinearScan 分配器，以提升高并发上下文中寄存器重用率；在指令选择方面，我会重构 ISelDAGToDAG 或 FastISel 匹配规则，引入更精准的 PatternMatch 规则，将张量乘加等组合操作映射为平台原生并行指令，减少中间 Load/Store 指令生成；若发现调度顺序不合理导致资源冲突，我会配合 MachineScheduler 插件手动干预热路径调度顺序，优化访存对齐与指令复用策略；最终，我会基于 GPU/NPU 的 Trace 工具采样生成程序运行热点图，反向分析 Pass 执行路径与 IR 映射效果，构建一套性能回归验证框架，确保每次 Target 后端更改都伴随量化评估与运行效果提升。
小结
LLVM 架构体现了现代编译器的发展方向：组件化、抽象化、模块化，其统一 IR 设计、支持多语言、多平台、多优化 Pass 的特点，使其成为构建下一代编译器（包括 AI 编译器、深度学习框架编译器如 XLA、TVM、TensorRT）不可或缺的底层基础设施。在后续内容中，我们将结合 LLVM 的具体源码结构与 Pass 框架进行深入解析。
