前言

在之前介绍 snapDOM 的文章中，我们提到过 snapDOM 是通过 foreignObject 将 html 放在了 svg 中渲染的方式来快速生成图片。有过 svg 开发经验的研发大部分对 svg 的内置标签很熟悉，例如 path 表示路径，rect 用来绘制矩形。但是 foreignObject 一般用的比较少。今天我们就来重点聊聊 foreignObject 到底是什么。

一个简单的例子

我们先来看下 foreignObject 是用来做什么的。

在 SVG 中，我们有时希望在图形中嵌入 HTML 元素，比如在一个圆形里显示带样式的文本或图片。SVG 本身的 <text> 标签功能有限，不能直接嵌入复杂的 HTML。此时，<foreignObject> 就派上了用场。

<svg width="200" height="100">
  <rect x="10" y="10" width="180" height="80" fill="#eee" stroke="#333"/>
  <foreignObject x="20" y="20" width="160" height="60">
    <div xmlns="http://www.w3.org/1999/xhtml" style="color: red; font-size: 20px;">
      这是一个嵌入的HTML内容
    </div>
  </foreignObject>
</svg>

上面例子中，SVG 图形内嵌入了一个 HTML 的 <div>，并且可以使用 CSS 样式。

那么我们为什么会有这种需求呢？

这就必须要从 foreignObject 的起源开始说起了。

foreignObject 的起源

SVG 设计之初，主要用于描述矢量图形，内置的文本和布局能力有限。随着 Web 应用的发展，开发者希望在 SVG 图形中嵌入更丰富的内容，比如表单、图片、复杂排版等 HTML 元素。

由于 SVG 的 <text> 标签仅支持简单文本，无法直接嵌入 HTML 元素、样式或事件。这在实际开发中带来很多限制，比如：

不能在 SVG 内部直接插入图片、表单、超链接等 HTML 元素
复杂的文本排版和样式难以实现
交互性和可访问性受限

为了解决这些问题，W3C 在 SVG 1.1 规范中引入了 <foreignObject>，允许开发者在 SVG 内嵌入任意的 XML 命名空间内容，最常见的就是 XHTML。

为什么无法在 svg 中直接使用 html 标签呢

这就必须提到命名空间的概念了。

在 XML 及其衍生标准（如 SVG、XHTML）中，命名空间（Namespace）用于区分不同类型的标签，防止标签名冲突。每个命名空间都有一个唯一的 URI。例如：

SVG 的命名空间是 http://www.w3.org/2000/svg
XHTML 的命名空间是 http://www.w3.org/1999/xhtml

SVG 和 HTML 虽然都属于 XML 家族，但它们有各自独立的标签集合和语法规则。SVG 只能识别属于自己命名空间的标签，比如 <rect>、<circle>、<text> 等。

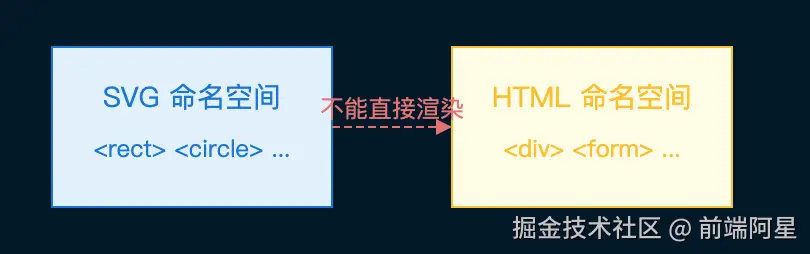

简单来讲就是 svg 和 html 不属于同一个命名空间。svg 的命名空间里面没有 html 那些东西，所以当它遇到 html 的标签的时候就不知道要怎么渲染了。

如果你在 SVG 代码中直接写 <div>、<span> 等 HTML 标签，浏览器会把它们当作 SVG 的自定义标签（unknown element），不会按照 HTML 的方式渲染，也不会应用 HTML/CSS 的样式和行为。

举个例子：

<svg width="200" height="100">
  <div style="color: red;">直接写的div</div>
</svg>

上面代码在大多数浏览器中，<div> 不会显示任何内容，也不会应用样式。

那么 foreignObject 是怎么解决这个问题的呢。

foreignObject 之所以能够让 HTML 标签在 SVG 里正常渲染，核心就在于它允许你在 SVG 的命名空间中"嵌入"一个新的命名空间（通常是 XHTML）。这样，浏览器就能识别并正确渲染 HTML 标签和样式。

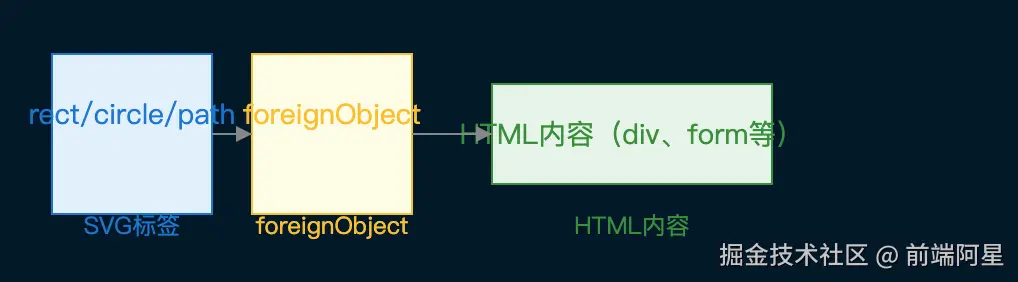

foreignObject 的基本结构示意图

foreignObject 的工作原理

当你在 SVG 里使用 <foreignObject> 标签时，实际上是告诉浏览器：
"在这个区域内，请用 HTML 的渲染规则来处理内容。"

例如：

<svg width="200" height="100">
  <foreignObject x="20" y="20" width="160" height="60">
    <div xmlns="http://www.w3.org/1999/xhtml" style="color: blue; font-size: 18px;">
      这里是 HTML 内容，可以用 CSS 样式
    </div>
  </foreignObject>
</svg>

在这个例子中，<div> 标签被包裹在 <foreignObject> 里，并且声明了 HTML 的命名空间。这样浏览器就会用 HTML 的方式去渲染 <div>，而不是把它当作 SVG 的未知标签。

简单来说，SVG 在渲染时遇到 foreignObject 标签，会根据 foreignObject 内部元素声明的命名空间，选择合适的渲染方式。例如，上文中通过 xmlns="www.w3.org/1999/xhtml" 指定了 XHTML 命名空间，浏览器就会用 HTML 的渲染规则来处理 foreignObject 内的内容，而不是用 SVG 的渲染规则。这样，div 里的内容就能被正确解析和渲染出来。

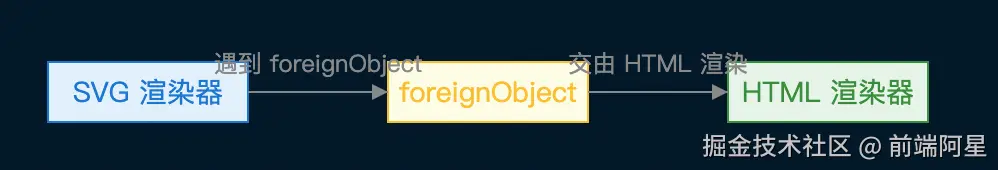

该时序图展示了 foreignObject 渲染流程：SVG 渲染器遇到 foreignObject 后，将其内容交由 HTML 渲染器处理。

了解了 foreignObject 的原理之后，我们接下来看看 foreignObject 具体是怎么使用的吧。

foreignObject 的用法

基本语法

foreignObject 的语法其实很简单，通过之前的案例，其实你应该也发现了，你可以在 svg 的任意地方插入 foreignObject 标签。同时你也可以指定 foreignObject 的 x、y 坐标以及宽高。

下面是一个典型的示例。

<foreignObject x="x坐标" y="y坐标" width="宽度" height="高度">
  <div xmlns="http://www.w3.org/1999/xhtml">
    <!-- 这里可以写任意 HTML 内容 -->
  </div>
</foreignObject>

x、y：指定嵌入内容的起始坐标
width、height：指定嵌入内容的宽高
内部可以放任意 HTML 元素，但建议用 <div> 包裹，并加上 xmlns 属性

注意事项

foreignObject 只能嵌入支持 XML 命名空间的内容，最常见的是 XHTML。
并不是所有浏览器和所有场景下都能 100% 兼容 foreignObject，尤其是在某些移动端或老旧浏览器中，可能会出现渲染异常。
嵌入的 HTML 内容建议用 <div> 包裹，并加上 xmlns="http://www.w3.org/1999/xhtml"，以确保兼容性。

了解完 foreignObject 的语法规则之后，我们再来看看，实际业务中有哪些场景我们可以用 foreignObject 来解决吧。

几个常见的 foreignObject 使用场景

SVG 图表中嵌入富文本
在数据可视化、流程图、关系图等 SVG 图形中，常常需要在节点、边或注释区域展示带有样式的文本、超链接、图片等内容。但是 SVG 的 <text> 标签只能显示简单文本，无法实现超链接、换行、富样式等需求。并且如果不用 foreignObject，只能用 SVG 的 <text>，难以实现复杂排版和交互。通过 foreignObject，可以直接在 SVG 内嵌入 HTML 元素，极大提升了信息的丰富性和可读性。
```
<svg width="300" height="120">
  <rect x="10" y="10" width="100" height="100" fill="#eee" stroke="#333"/>
  <foreignObject x="20" y="20" width="80" height="80">
    <div xmlns="http://www.w3.org/1999/xhtml" style="color: #1976d2; font-weight: bold;">
      <a href="https://example.com" target="_blank">点击查看详情</a>
      <p style="font-size:12px;">支持超链接和富文本样式</p>
    </div>
  </foreignObject>
</svg>
```
SVG 内嵌表单
有些场景下需要在 SVG 区域内放置输入框、按钮、下拉框等表单元素，实现自定义交互。例如自定义图形编辑器、在线流程设计器等。

原生的 svg 标签只具备最基础的绘制能力，支持表单控件，也法实现输入、按钮等交互。如果不用 foreignObject，只能用 HTML 绝对定位覆盖在 SVG 上，难以同步布局和交互，体验差。

通过 foreignObject 可以让用户直接在 SVG 区域内进行表单输入和操作。
```
<svg width="400" height="100">
  <rect x="0" y="0" width="400" height="100" fill="#fafafa" stroke="#aaa"/>
  <foreignObject x="20" y="20" width="360" height="60">
    <form xmlns="http://www.w3.org/1999/xhtml">
      <input type="text" placeholder="请输入内容" style="width:200px;" />
      <button type="submit">提交</button>
    </form>
  </foreignObject>
</svg>
```

复杂排版需求
比如在 SVG 海报、宣传页、流程图等场景下，需要用 HTML 实现复杂的文本排版、图片混排、富样式展示等。foreignObject 让 SVG 能够轻松实现这些复杂的排版需求。

<svg width="350" height="150">
  <rect x="0" y="0" width="350" height="150" fill="#fffbe6" stroke="#e0c080"/>
  <foreignObject x="20" y="20" width="310" height="110">
    <div xmlns="http://www.w3.org/1999/xhtml" style="font-family:Arial;">
      <h2 style="margin:0;color:#d2691e;">SVG 海报标题</h2>
      <p style="margin:4px 0 0 0;">这里可以混排图片 <img src='https://via.placeholder.com/20' style='vertical-align:middle;'/> 和富文本内容。</p>
    </div>
  </foreignObject>
</svg>

SVG 与 HTML 混合动画
在日常业务开发中，我们经常会需要用到一些动画效果来让优化交互体验。但是在 svg 中，如果需要实现动效主要依赖 SMIL 或 JS，难以实现 HTML/CSS 的丰富动画和交互。

但是因为有了 foreignObject，我们就可以 SVG 内嵌入 HTML，然后通过 css3 强大的动画功能来实现效果。

<svg width="300" height="100">
  <rect x="0" y="0" width="300" height="100" fill="#e3f2fd" stroke="#90caf9"/>
  <foreignObject x="30" y="30" width="240" height="40">
    <div xmlns="http://www.w3.org/1999/xhtml" style="animation:fadeIn 2s;">
      <span style="font-size:18px;">🎉 动画内容</span>
    </div>
  </foreignObject>
</svg>
<style>
@keyframes fadeIn {
  from { opacity: 0; }
  to { opacity: 1; }
}
</style>

总结

foreignObject 是 SVG 规范中非常有用但又容易被忽视的一个标签。它让我们可以在 SVG 图形中嵌入任意 HTML 内容，极大地扩展了 SVG 的表现力和交互能力。无论是富文本、表单控件、复杂排版还是动画效果，foreignObject 都能让 SVG 和 HTML 的优势结合起来，解决原生 SVG 难以实现的需求。

当然，使用 foreignObject 也要注意兼容性问题，尤其是在部分移动端或老旧浏览器上，渲染效果可能不尽如人意。在实际开发中，建议根据项目需求和目标用户环境，合理选择是否使用 foreignObject。

总之，掌握 foreignObject 的用法，可以让你的 SVG 应用变得更加灵活和强大。
