InnoDB存储引擎---事务与MVCC

wmze
77 阅读8分钟

事务的基本特性(ACID)

事务具有四个基本特性，通常称为ACID特性：

  1. ​原子性(Atomicity)​​

    • 事务是一个不可分割的工作单位，事务中的操作要么全部成功，要么全部失败回滚。
    • 例如：银行转账，A转给B100元，A账户扣减100元和B账户增加100元必须同时成功或同时失败。

  2. ​一致性(Consistency)​​

    • 事务执行前后，数据库从一个一致状态变到另一个一致状态。
    • 例如：转账前后，A和B的账户总额保持不变。

  3. ​隔离性(Isolation)​​

    • 多个事务并发执行时，一个事务的执行不应影响其他事务的执行。
    • 数据库通过锁机制、多版本并发控制(MVCC)等技术实现隔离性。

  4. ​持久性(Durability)​​

    • 事务一旦提交，它对数据库的改变就是永久性的，即使系统崩溃也不会丢失。

事务的隔离级别

由于完全的隔离性会影响性能，数据库提供了不同的隔离级别来平衡一致性和性能：

  1. ​读未提交(Read Uncommitted)​​

    • 最低的隔离级别，允许读取未提交的数据变更。
    • 可能导致脏读、不可重复读和幻读问题。

  2. ​读已提交(Read Committed)​​

    • 只能读取已提交的数据。
    • 防止脏读，但可能出现不可重复读和幻读。

  3. ​可重复读(Repeatable Read)​​

    • 在同一个事务中多次读取同一数据会得到相同的结果。
    • 防止脏读和不可重复读，但可能出现幻读。
    • MySQL的默认隔离级别。

  4. ​串行化(Serializable)​​

    • 最高的隔离级别，完全串行执行事务。
    • 防止脏读、不可重复读和幻读，但性能最低。

事务的常见问题

  1. ​脏读(Dirty Read)​​

    • 一个事务读取了另一个未提交事务修改的数据。
    • 在读已提交及以上隔离级别可以避免。

  2. ​不可重复读(Non-repeatable Read)​​

    • 在同一个事务中，两次读取同一数据，由于另一个事务的修改导致两次读取结果不同。
    • 在可重复读及以上隔离级别可以避免。

  3. ​幻读(Phantom Read)​​

    • 在同一个事务中，两次查询返回的记录数不同，因为另一个事务插入或删除了记录。
    • 在串行化隔离级别可以避免。

MySQL InnoDB 引擎中 MVCC

MVCC 解决的核心问题​

​读写冲突​：
传统锁机制下，读操作（共享锁）和写操作（排他锁）相互阻塞。MVCC 通过数据多版本实现：

  • ​读操作​：访问事务开始时的一致性快照（历史版本）。
  • ​写操作​：创建新版本，不影响旧快照的读取。
    ​结果​：读操作不会被写操作阻塞（非锁定读），大幅提升并发性能。

​二、InnoDB MVCC 实现的核心组件​

​1. 隐藏字段 (每行记录)​​
字段名长度作用
DB_TRX_ID6字节​最后修改此记录的事务ID​（插入/更新时写入当前事务ID）
DB_ROLL_PTR7字节​回滚指针，指向Undo Log中该记录的上一个版本地址，构成版本链。
DB_ROW_ID6字节隐式自增行ID（当表无主键时自动生成）
​2. Undo Log（回滚日志）​​

  • ​存储位置​：位于共享表空间（ibdata1）或独立Undo表空间。

  • ​数据结构​：

    • ​INSERT Undo Log​：存放插入操作的反向操作（删除）。
    • ​UPDATE Undo Log​：存放更新前的旧值（前镜像）。

  • ​核心作用​：

    • ​事务回滚​：恢复数据到修改前的状态。
    • ​构建版本链​：DB_ROLL_PTR指向Undo Log中的历史版本数据。

  • ​生命周期​：事务提交后不会立即删除，需确保无活跃事务依赖该版本。

​3. ReadView（一致性视图）​​

在事务首次执行快照读时创建，决定该事务能看到哪些版本的数据：

属性描述
m_ids生成ReadView时，系统中所有活跃事务ID的列表（未提交的事务）。
min_trx_idm_ids中的最小值（即最早的活跃事务ID）。
max_trx_id生成ReadView时，系统应分配给下一个事务的ID​（即当前最大事务ID + 1）。
creator_trx_id创建此ReadView的事务ID。

📌 ​关键规则​：
通过ReadView判断数据版本的可见性，确定是否可被当前事务访问。

​三、MVCC 可见性判断规则​

事务根据 ​ReadView + 版本链​ 决定看到哪个数据版本：

  1. 从最新数据版本（DB_TRX_ID最大）开始遍历版本链。

  2. 检查每行数据的 DB_TRX_ID（记为 trx_id）：

    • ​情况1​：trx_id < min_trx_id
      → ​可见​（该版本在ReadView创建前已提交）。
    • ​情况2​：trx_id >= max_trx_id
      → ​不可见​（该版本在ReadView创建后才修改）。
    • ​情况3​：trx_id 在 m_ids 中
      → ​不可见​（修改该版本的事务在ReadView创建时未提交）。
    • ​情况4​：trx_id 不在 m_ids 中 且 trx_id ∈ [min_trx_id, max_trx_id)
      → ​可见​（该版本在ReadView创建时已提交）。

  3. 沿版本链（DB_ROLL_PTR）找到第一个可见的版本。

示例

数据库初始状态​


CREATE TABLE accounts (
    id INT PRIMARY KEY,
    balance DECIMAL(10, 2)
) ENGINE=InnoDB;

INSERT INTO accounts VALUES (1, 1000.00);  -- 初始余额 1000

​事务操作序列​

时间事务A (Trx10)事务B (Trx20)事务C (Trx30)
T1START TRANSACTION;
T2UPDATE accounts SET balance=900 WHERE id=1;
T3START TRANSACTION;
T4SELECT balance FROM accounts WHERE id=1; (生成ReadView)
T5COMMIT;
T6START TRANSACTION;
T7SELECT balance FROM accounts WHERE id=1; (使用原ReadView)
T8UPDATE accounts SET balance=800 WHERE id=1;
T9SELECT balance FROM accounts WHERE id=1; (生成ReadView)
T10COMMIT;
T11COMMIT;

​详细过程解析 (REPEATABLE READ 隔离级别)​​

​T1-T2: 事务A启动并修改数据​
-- Trx10
START TRANSACTION;
UPDATE accounts SET balance = 900 WHERE id=1;

  • ​数据变化​：

    • 创建新版本数据：(id=1, balance=900, DB_TRX_ID=10, DB_ROLL_PTR → 指向旧版本)
    • Undo Log 记录旧值：(id=1, balance=1000)

  • ​状态​：事务A未提交

​T3-T4: 事务B启动并执行查询​
-- Trx20
START TRANSACTION;
SELECT balance FROM accounts WHERE id=1; -- 第一次查询

  • ​生成 ReadView​：

    • m_ids = [10]（活跃事务：只有Trx10）
    • min_trx_id = 10
    • max_trx_id = 21（假设下一个事务ID分配20+1）
    • creator_trx_id = 20

  • ​可见性判断​：

    • 最新数据版本：DB_TRX_ID=10（在 m_ids 中 → ​不可见）
    • 沿版本链找到旧版本：DB_TRX_ID=null（初始插入，视为0）
    • 0 < min_trx_id(10) → ​可见​

  • ​结果​：事务B ​读取到旧值 1000​

​T5: 事务A提交​
  • Redo Log 刷盘
  • Undo Log 保留（因为事务B的ReadView仍依赖它）
​T6-T7: 事务B再次查询​
-- Trx20 (继续)
SELECT balance FROM accounts WHERE id=1; -- 第二次查询

  • ​复用之前的 ReadView​（RR隔离级别特性）

  • ​可见性判断​：

    • 最新版本：DB_TRX_ID=10（仍在 m_ids=[10]？注意：Trx10已提交！但ReadView是T4时刻生成的，当时Trx10未提交）

    • 根据原ReadView规则：

      • trx_id=10 ∈ [min_trx_id=10, max_trx_id=21)
      • 且 trx_id=10 在 m_ids=[10] 中 → ​不可见​

    • 继续找旧版本：trx_id=null(0) < min_trx_id(10) → ​可见​

  • ​结果​：事务B ​仍读取到 1000​（避免不可重复读）

​T8-T9: 事务C启动并修改数据​
-- Trx30
START TRANSACTION;
UPDATE accounts SET balance=800 WHERE id=1; -- 修改数据
SELECT balance FROM accounts WHERE id=1;     -- 查询

  • ​数据变化​：

    • 创建新版本：(id=1, balance=800, DB_TRX_ID=30, DB_ROLL_PTR → 指向balance=900的版本)

  • ​生成 ReadView​：

    • m_ids = [20]（活跃事务：Trx20）
    • min_trx_id = 20
    • max_trx_id = 31
    • creator_trx_id = 30

  • ​可见性判断​：

    • 最新版本：DB_TRX_ID=30（等于creator_trx_id → ​可见）

  • ​结果​：事务C ​读取到自己的修改 800​

​T10-T11: 事务B和C提交​
  • 事务B提交：ReadView 失效
  • 事务C提交：新数据版本持久化

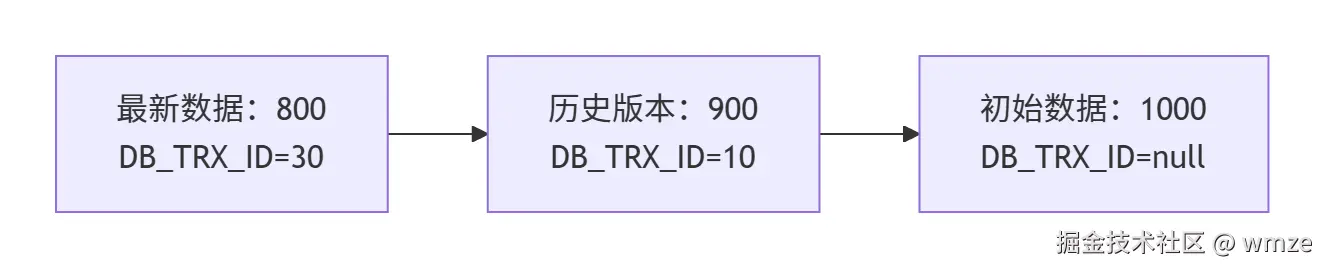

​最终版本链状态​


​关键点总结​

  1. ​版本链构建​：

    • 每次修改生成新版本
    • DB_ROLL_PTR 指向前一个版本
    • Undo Log 存储旧数据

  2. ​ReadView 工作机制​：

    • ​REPEATABLE READ​：第一次读时创建，后续复用
    -- 事务B的两次查询使用同一个ReadView
SELECT 1: 创建ReadView(活跃事务=[10])
SELECT 2: 复用同一个ReadView

  3. ​可见性规则实践​：

    • 事务B看到 DB_TRX_ID=10 不可见（创建ReadView时活跃）
    • 事务C看到 DB_TRX_ID=30 可见（当前事务修改）

  4. ​不同隔离级别对比​：

    操作REPEATABLE READ (示例)READ COMMITTED
    事务B的T7查询1000 (复用旧ReadView)900 (新ReadView)
    避免不可重复读✔✖

  5. ​清理机制​：

    • 当所有事务（包括Trx20）提交后
    • Purge线程清理 DB_TRX_ID=10 的旧版本（balance=900）
