上回书说到，彼时的页面，上有解析连天网，下有TCP断连诀，浏览器接收HTML，欲给页面画上朗朗乾坤，传说，浏览器在解析之时，曾言道...

注：本文为上一篇《从url输入到页面渲染：深挖浏览器渲染的完整过程》中，“浏览器解析与渲染页面”内容部分的详细解读，上一篇文章对本文内容无影响，可放心食用。

我获取内容，并以七步完成渲染：

第一步：解析HTML（HTML Parser），构建HTML树。

第二步：解析CSS（CSS Parser），构建CSSOM树。

第三步：合成渲染树（Render Tree）

第四步：布局（Layout）

第五步：分层（Layering）

第六步：绘制（Painting）

第七步：合成显示（Display）

过程详解如图所示：


接下来，是对于每一个步骤的详细分析：

第一步：解析HTML，构建DOM树

过程详解

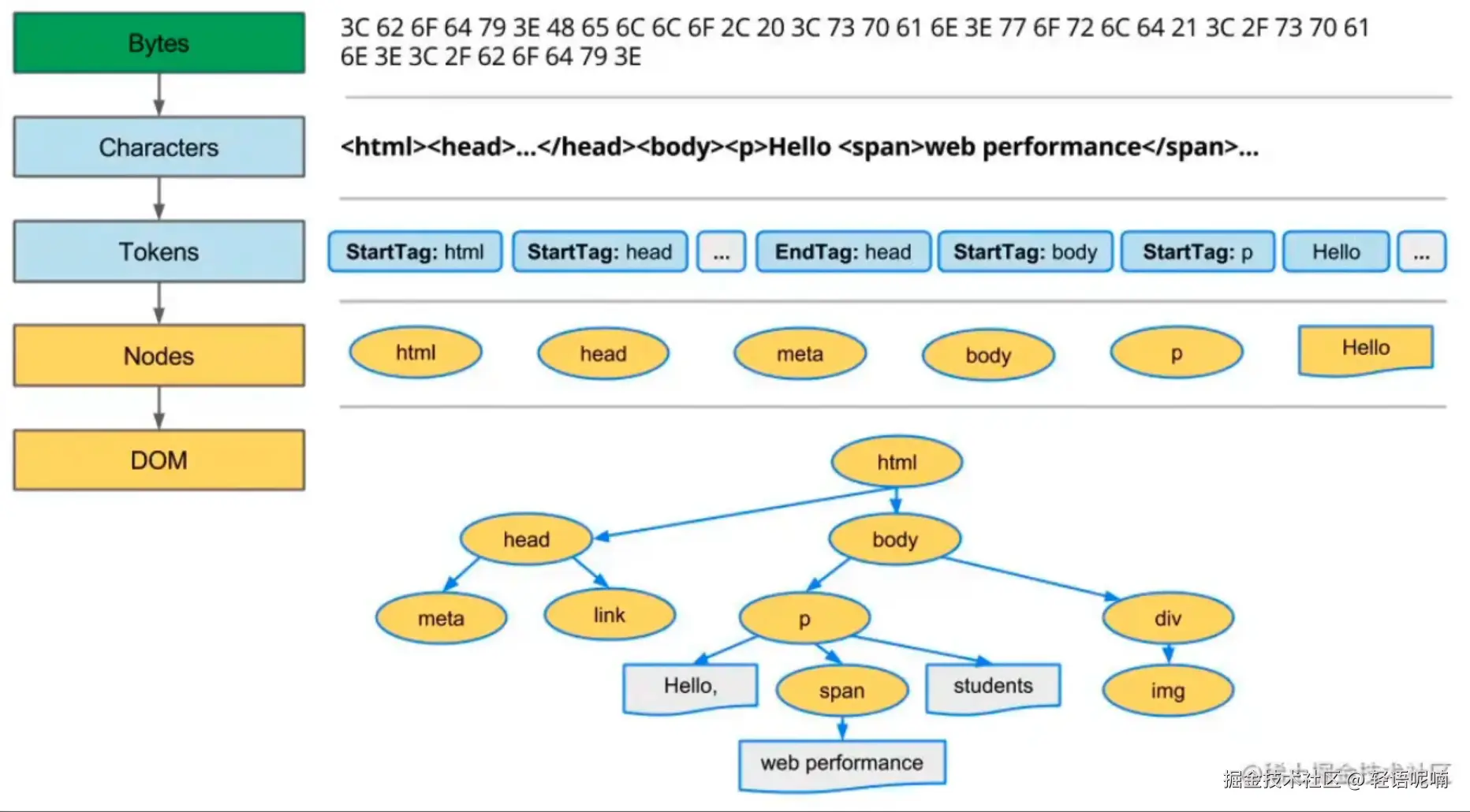

请先看图：

屏幕截图 2025-06-26 203838.png

当用户输入URL后，浏览器通过网络请求获取HTML文件（相关内容详解文章，点我打开链接）。

此时，HTML文件本质上是一段字节流，浏览器会根据HTTP头中的Content-Type（如text/html）和编码格式（如UTF-8）将其解码为可读的HTML字符串。

HTML解析器（HTML Parser）开始工作，将字符串解析为DOM树。解析过程中，浏览器会按以下步骤处理：

  1. 令牌化（Tokenization） ：通过正则匹配标签名、属性、注释等内容，将HTML字符串拆分为一个个“令牌”（Token）。

    例如： <div id="box"></div> 会被拆分为 <div> 、id="box" 、</div> 三个令牌。

  2. 节点构建（Tree Construction） ：根据令牌生成对应的DOM节点对象。

    每个节点包含类型（如div）、属性（如id: "box"）和子节点，最终不断递归，形成一个树状结构，称为DOM树

  3. 阻塞行为：解析HTML时，若遇到<script>标签，浏览器会暂停解析，优先执行脚本（除非脚本添加了async或defer属性）。

关键点与优化

  • DOM树的高效性：DOM树以树形结构存储数据，支持快速查找和操作（如querySelector）。

  • 性能优化：减少HTML文件大小（压缩空白符、合并资源）、避免深层嵌套结构，可加速解析。

DOM节点内存结构

以HTML片段<div id="box"><p>Hello</p></div>为例，DOM树的存储形式如下：

{
  nodeType: 1,
  nodeName: "DIV",
  nodeValue: null,
  attributes: { id: "box" },
  childNodes: [
        {
          nodeType: 1,
          nodeName: "P",
          nodeValue: null,
          attributes: {},
          childNodes: [
                {
                  nodeType: 3,
                  nodeName: "#text",
                  nodeValue: "Hello"
                }
          ],
          parentNode: [指向div节点]
        }
  ],
  parentNode: null
}

第二步：解析CSS，构建CSSOM树

过程详解

请先看图

屏幕截图 2025-06-26 205203.png

浏览器在解析HTML时，会同时下载CSS文件（通过<link>标签）。CSS文件同样需要经过解析，生成CSSOM树（CSS Object Model Tree）。

解析过程如下：

  1. 下载与解码：浏览器根据Content-Type（如text/css）和编码格式（如UTF-8）解码CSS文本。

  2. 词法分析（Lexical Analysis） ：将CSS文本拆分为令牌（如选择器、属性值）。

  3. 规则生成：将令牌转换为CSS规则对象（如div { color: red }）。

  4. 构建CSSOM树：将规则按选择器优先级（如!important、ID选择器、类选择器）和继承关系组合成树状结构。

关键点与优化

  • CSSOM树的特性：样式规则存在继承和层叠（如color: red继承至子元素），最终通过优先级计算确定每个元素的样式。

  • 阻塞渲染：CSS解析会阻塞HTML解析和渲染（因为浏览器需要知道所有样式才能确定布局）。

  • 优化建议：

    • 将关键CSS内联到HTML中，减少请求。
    • 使用media属性延迟加载非关键CSS（如<link rel="stylesheet" media="print">）。

CSSOM节点内存结构

以CSS片段div.box { color: red }为例，其内存存储如下：

// CSS规则对象
{
  selector: "div.box", // 选择器
  specificity: [0, 1, 1], // 优先级计算（ID:0, 类:1, 元素:1）
  declarations: {
    color: "red", // 样式属性
    ... // 其他属性
  },
  next: null // 链表指针，指向下一个规则
}

第三步：合成渲染树（Render Tree）

过程详解

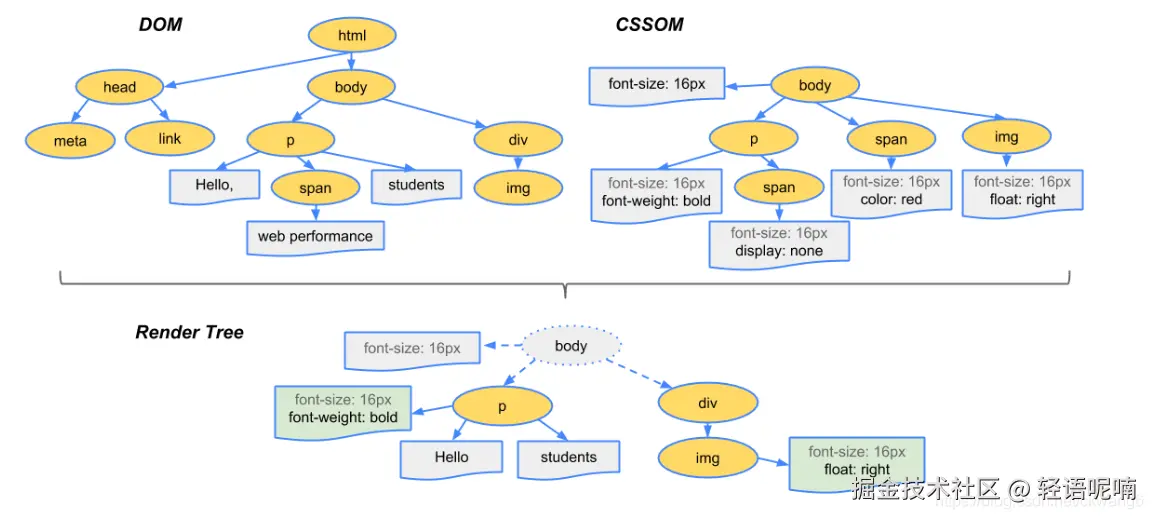

同样先看图再说：


DOM树和CSSOM树构建完成后，浏览器会将两者合并生成渲染树（Render Tree）。渲染树仅包含需要渲染的节点（如<div>、<span>），忽略不可见元素（如display: none的节点）。

合成过程如下：

  1. 匹配规则：将DOM节点与CSSOM规则匹配，确定每个节点的最终样式。

  2. 生成渲染节点：每个可见节点生成对应的渲染节点（Render Object），包含几何信息（如位置、大小）和样式属性。

  3. 层级关系：渲染树的结构与DOM树类似，但会根据z-index、position等属性调整节点的层级。

关键点与优化

  • 渲染树的轻量化：渲染树仅包含可见元素，减少计算开销。
  • 性能影响：频繁修改DOM或CSSOM会导致渲染树频繁重建，触发重排（Reflow）。

第四步：布局（Layout）

过程详解

布局阶段（也称重排）的目标是计算每个元素在屏幕上的精确位置和大小。

浏览器会遍历渲染树，应用盒模型规则（如margin、padding、border），并结合文档流（Normal Flow）和定位（如float、absolute）确定元素的位置。

关键步骤：

  1. 根节点计算：从根节点（<html>）开始，计算视口大小。

  2. 递归布局：依次计算子元素的位置和大小。例如：

    div {
  width: 100px;
  height: 100px;
  margin: 10px;
}

    浏览器会计算div的实际宽度为100px + 10px*2 = 120px。

  3. BFC与IFC：通过块级格式化上下文（BFC）和行内格式化上下文（IFC）管理元素的排列规则。

关键点与优化

  • 重排的代价：布局是性能开销最大的阶段之一，频繁触发会导致页面卡顿。

  • 优化建议：

    • 避免频繁读取布局属性（如offsetWidth），因为这会强制触发同步重排。
    • 使用transform或opacity进行动画，避免修改布局属性（如left、width）。

第五步：分层（Layering）

过程详解

分层阶段的目的是将页面划分为多个独立的图层（Layer），每个图层可以独立渲染，提升性能。浏览器会根据以下条件创建新图层：

  1. 透明元素（如opacity < 1）。
  2. 3D变换（如transform: translateZ(0)）。
  3. 固定/绝对定位（如position: fixed）。
  4. z-index非0的堆叠上下文。

每个图层会生成一个独立的合成树（Composited Layer Tree），包含图层的层级关系和绘制顺序。

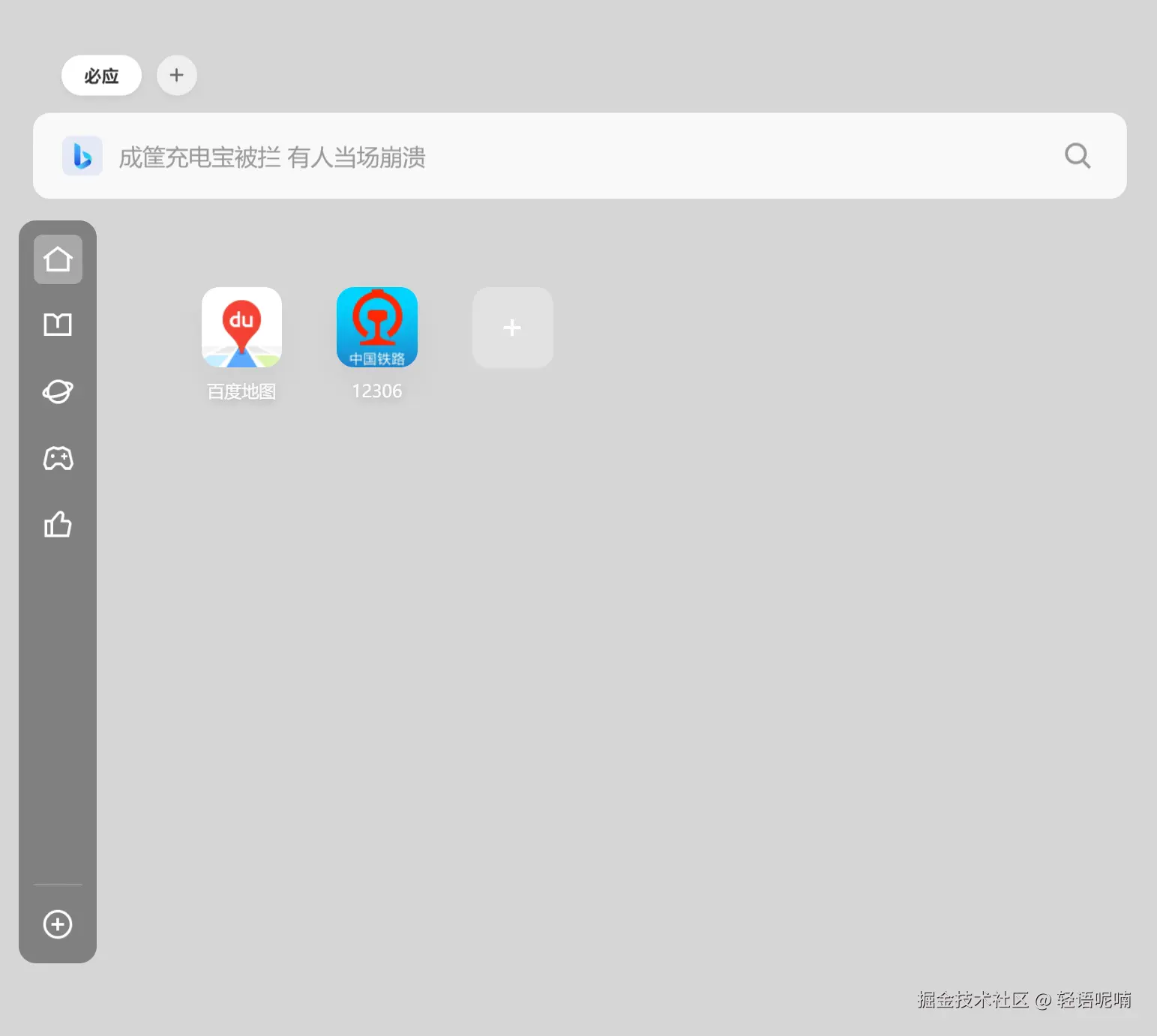

以下面浏览器的主页为例，在你刚打开浏览器的时候，你看到的页面可能和我类似，是这个样子：

屏幕截图 2025-06-27 160123.png

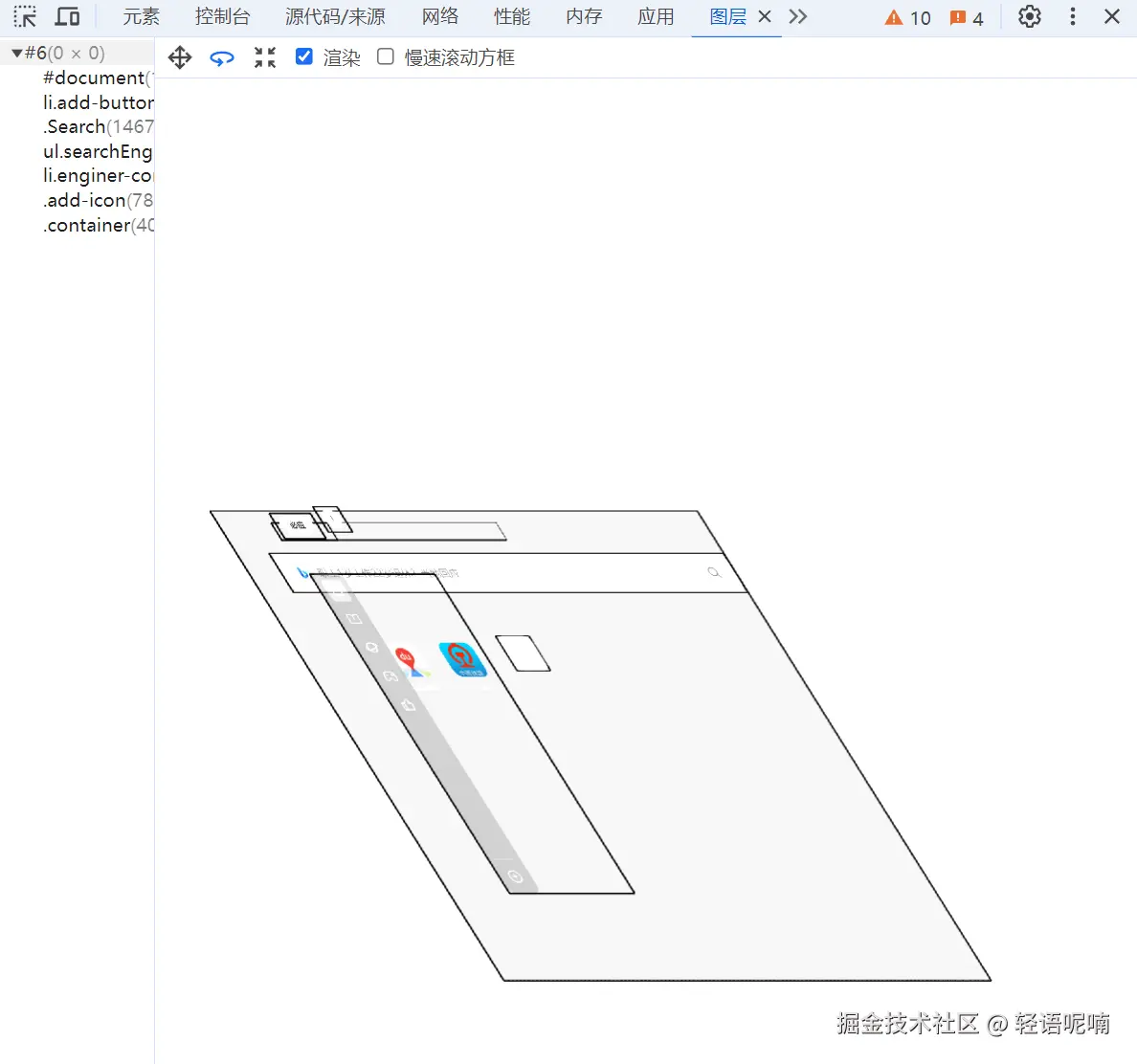

然而，如果你打开浏览器的控制台页面（快捷键f12 或 鼠标右键点击检查）,使用图层（layers）工具：


随后，你会看到，你看到的页面并不是一个平面图，而是由一个个小区快，通过布局一层层叠在页面上，最后才组成你所看到的页面：

屏幕截图 2025-06-27 160142.png

关键点与优化

  • GPU加速：独立图层由GPU加速绘制，减少CPU负担。
  • 性能平衡：过多图层会增加内存消耗，需合理使用will-change或transform属性。

第六步：绘制（Painting）

过程详解

绘制阶段将每个图层的内容转换为像素点，生成位图（Bitmap）。浏览器会遍历图层，按以下步骤绘制：

  1. 绘制顺序：从后往前绘制（遵循z-index和堆叠上下文规则）。
  2. 像素操作：将样式属性（如background-color、border-radius）转换为像素点。
  3. 光栅化：将矢量图形（如SVG）转换为位图，供GPU使用。

关键点与优化

  • 重绘的代价：绘制操作涉及大量像素计算，频繁触发会导致性能下降。

  • 优化建议：

    • 使用硬件加速（如transform）减少重绘。
    • 避免使用复杂的CSS效果（如大量渐变或阴影）。

第七步：合成显示（Display）

过程详解

合成显示是最终的渲染阶段，浏览器将所有图层的位图合并，生成最终的屏幕图像。过程如下：

  1. 图层合并：浏览器的合成线程（Compositor Thread）将图层按z-index顺序合并。

  2. GPU渲染：合并后的位图通过GPU发送到显示器，按帧率（如60Hz）刷新屏幕。

  3. 防闪烁处理：通过双缓冲（Double Buffering） 技术，避免绘制过程中的画面撕裂。

关键点与优化

  • 帧率控制：确保每帧绘制时间不超过16ms（60Hz屏幕）。

  • 动画优化：使用requestAnimationFrame确保动画与屏幕刷新率同步。

隐藏关卡：回流（Reflow）与重绘（Repaint）

过程详解

  1. 回流/重排（Reflow）

  • 当DOM树或CSSOM树发生变化，导致元素的几何属性（如位置、大小）改变时，浏览器需重新计算布局（Layout），这一过程称为回流。

    触发回流后，浏览器会重新进行布局 、分层 、绘制、合成显示 等步骤。

  • 触发条件：

    • 修改元素的几何属性（如width、height、margin、padding）。
    • 添加/删除可见的DOM节点。
    • 调整窗口大小（resize）或滚动页面（scroll）。
    • 读取某些布局属性（如offsetWidth、getBoundingClientRect），强制触发同步回流。
  1. 重绘（Repaint）

  • 当元素的样式属性（如颜色、背景、透明度）改变但不影响布局时，浏览器需重新绘制像素，这一过程称为重绘。

    触发重绘后，则仅需重新执行绘制 和 合成显示 步骤，但仍需依赖布局和分层的结果。

  • 触发条件：

    • 修改非几何属性（如color、background-color、visibility）。
    • 激活伪类（如:hover）。

本文为作者的理解，如果内容有误，欢迎各位读者在评论区指正。
