初识网络知识

1.基本概念

本文借鉴即时通讯网文章

(1) 网络通信

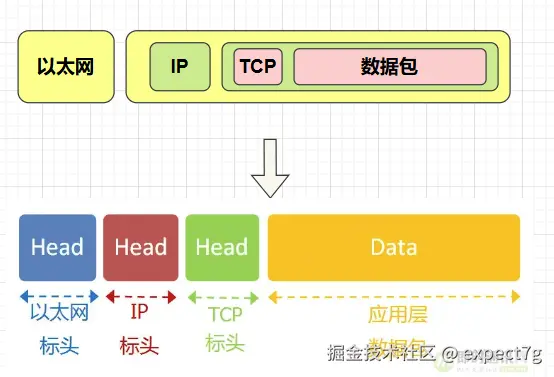

先上结论:网络传输的内容,如下图

<1> 五层架构

1. tcp的标头,放在ip的数据包中

2. ip的标头,放在以太网的数据包中

链接层

1. 一组电信号(0和1组成的一组数组)构成一个数据包，叫做"帧"（Frame）。每一帧分成两个部分：标头（Head）和数据（Data）。

2. 连入网络的所有设备，都必须具有"网卡"接口。数据包必须是从一块网卡，传送到另一块网卡。网卡的地址，就是数据包的发送地址和接收地址，这叫做MAC地址。

3. 相同子网络内的mac地址采用的是广播方式发送数据,接收方会读取标头去判断和自己的mac地址是否一致,如果一致,则读取;否则.丢弃

网络层

1. 不同子网络的,需要通过"网络地址"去区分两台机器是否属于同一个子网络(实现路由), 因此,规定网络地址的协议--IP协议产生,目前，广泛采用的是IP协议第四版，简称IPv4。IPv4这个版本规定，网络地址由32个二进制位组成; 互联网上的每一台计算机，都会分配到一个IP地址。这个地址分成两个部分，前一部分代表网络，后一部分代表主机。但是我们不知道每个机器的网络地址中,哪几位表示网络,哪几位表示主机,因此,为了解决这个问题---子网掩码产生,它在形式上等同于IP地址，也是一个32位二进制数字，它的网络部分全部为1，主机部分全部为0。比如，IP地址172.16.254.1，如果已知网络部分是前24位，主机部分是后8位，那么子网络掩码就是11111111.11111111.11111111.00000000，写成十进制就是255.255.255.0。具体怎么用呢?用两台机器的ip与子网掩码分别进行&操作,得到结果相同,则在同一个子网络;否则,不在同一个子网络

2. 到这,我们知道网络传输最起码要两个地址,一个是mac地址,一个是网络地址(也就是ip地址);可是,ip地址我们能知道,但是mac地址是和网卡相关的,我们并不知道,这怎么办呢?--ARP协议产生,它能够从IP地址得到MAC地址。

   |场景|数据包中接收方的地址| |-|-| |同一个子网络|对方的MAC地址，对方的IP地址| |非同一个子网络|网关的MAC地址，对方的IP地址|

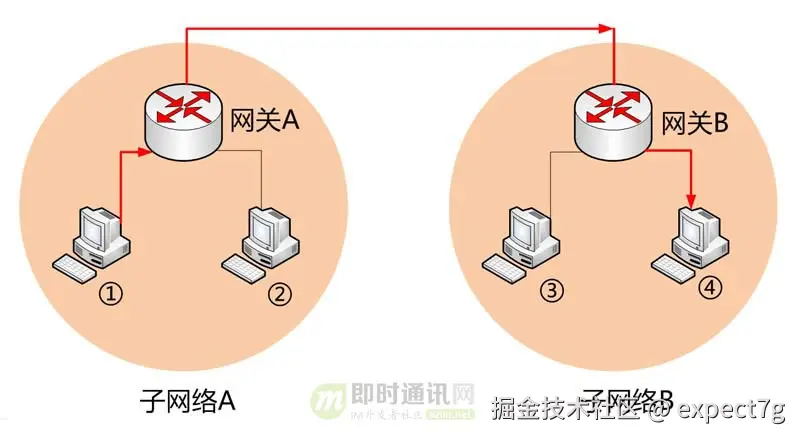

3. 第一种情况： 如果两台主机不在同一个子网络，那么事实上没有办法得到对方的MAC地址，只能把数据包传送到两个子网络连接处的 "网关"（gateway），让网关去处理；



4. 第二种情况： 如果两台主机在同一个子网络，那么我们可以用ARP协议，得到对方的MAC地址。ARP协议也是发出一个数据包（包含在以太网数据包中），其中包含它所要查询主机的IP地址,以及mac地址,但在对方的MAC地址这一栏，填的是FF:FF:FF:FF:FF:FF，表示这是一个"广播"地址。它所在子网络的每一台主机，都会收到这个数据包，从中取出IP地址，与自身的IP地址进行比较。如果两者相同，都做出回复，向对方报告自己的MAC地址，否则就丢弃这个包。

传输层

1. 到这,我们获取到了mac和ip地址,就可以进行通信了,但是又有一个问题,比如你开了两个程序,一个是看视频;另外一个是聊天,当一个数据包从互联网上发来的时候，你怎么知道，它是表示网页的内容，还是表示在线聊天的内容？--端口port产生,表示这个数据包到底供哪个程序（进程）使用。 端口是0到65535之间的一个整数,正好16位,0到1023的端口被系统占用，用户只能选用大于1023的端口。Unix系统管主机+端口，叫做"套接字"（socket）;ip地址+端口,也是需要规范协议的--TCP|UDP协议产生

2. UDP协议的优点是比较简单，容易实现，但是缺点是可靠性较差，一旦数据包发出，无法知道对方是否收到。

3. TCP协议就诞生了。这个协议非常复杂，但可以近似认为，它就是有确认机制的UDP协议，每发出一个数据包都要求确认。如果有一个数据包遗失，就收不到确认，发出方就知道有必要重发这个数据包了。

应用层

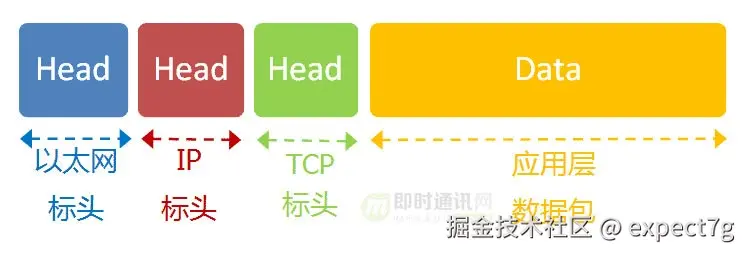

1. 应用程序收到"传输层"的数据，接下来就要进行解读。由于互联网是开放架构，数据来源五花八门，必须事先规定好格式，否则根本无法解读。"应用层"的作用，就是规定应用程序的数据格式。 举例来说，TCP协议可以为各种各样的程序传递数据，比如Email、WWW、FTP等等。那么，必须有不同协议规定电子邮件、网页、FTP数据的格式，这些应用程序协议就构成了"应用层"。这是最高的一层，直接面对用户。它的数据就放在TCP数据包的"数据"部分。

<2> 静态和动态IP

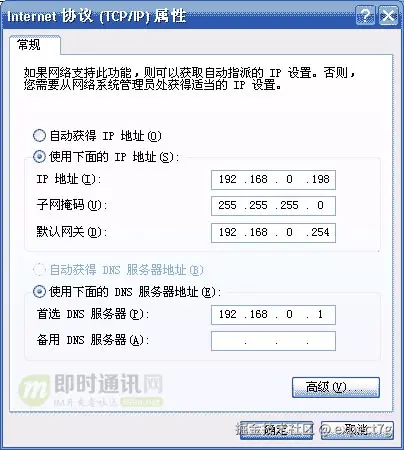

通常你必须做一些设置。有时，管理员（或者ISP）会告诉你下面四个参数，你把它们填入操作系统，计算机就能连上网了：注意:无论静态还是动态,都需要把下面的四个地址确定

• 本机的IP地址；
• 子网掩码；
• 网关的IP地址；
• DNS的IP地址。

1. 静态IP : 由于它们是给定的，计算机每次开机，都会分到同样的IP地址，所以这种情况被称作"静态IP地址上网"。但是，这样的设置很专业，普通用户望而生畏，而且如果一台电脑的IP地址保持不变，其他电脑就不能使用这个地址，不够灵活。



2. 动态IP : 计算机开机后，会自动分配到一个IP地址，不用人为设定。它使用的协议叫做DHCP协议; DHCP协议规定 : 每一个子网络中，有一台计算机负责管理本网络的所有IP地址，它叫做"DHCP服务器"。新的计算机加入网络，必须向"DHCP服务器"发送一个"DHCP请求"数据包，申请IP地址和相关的网络参数。(DHCP是应用层协议)

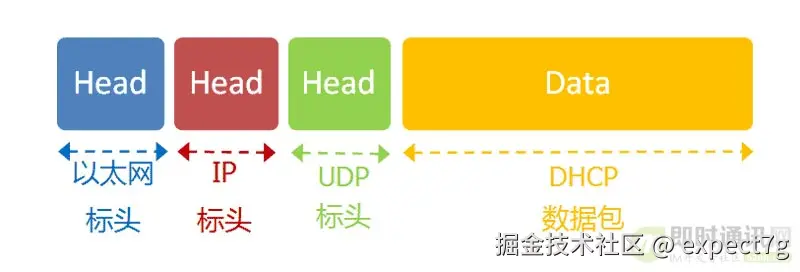

• 1）最前面的"以太网标头"： 设置发出方（本机）的MAC地址和接收方（DHCP服务器）的MAC地址。前者就是本机网卡的MAC地址，后者这时不知道，就填入一个广播地址：FF-FF-FF-FF-FF-FF。

• 2）中间的"IP标头"： 设置发出方的IP地址和接收方的IP地址。这时，对于这两者，本机都不知道。于是，发出方的IP地址就设为0.0.0.0，接收方的IP地址设为255.255.255.255。

• 3）后面的"UDP标头"： 设置发出方的端口和接收方的端口。这一部分是DHCP协议规定好的，发出方是68端口，接收方是67端口。

  这样,DHCP服务器读取到这个包,发现发出方IP是0.0.0.0,且接收方IP是255.255.255.255,就知道是给DHCP服务器的,因此,他会读取这个包,然后把分配给发出方的网络参数都返回给发出方,这样,新机器就知道了自己的IP地址,子网掩码,网关地址,DNS服务器等参数

<3> DNS协议 -- 附加案例

• 本机的IP地址：192.168.1.100；

• 子网掩码：255.255.255.0；

• 网关的IP地址：192.168.1.1；

• DNS的IP地址：8.8.8.8。

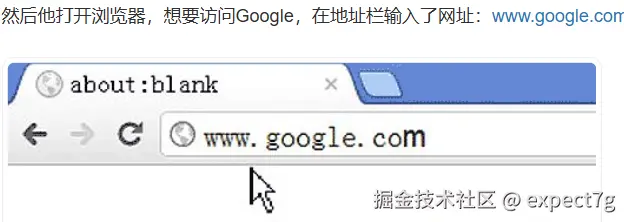

  比如,我们现在打开浏览器去访问google地址,这意味着浏览器要向google发送一个网页请求的数据包

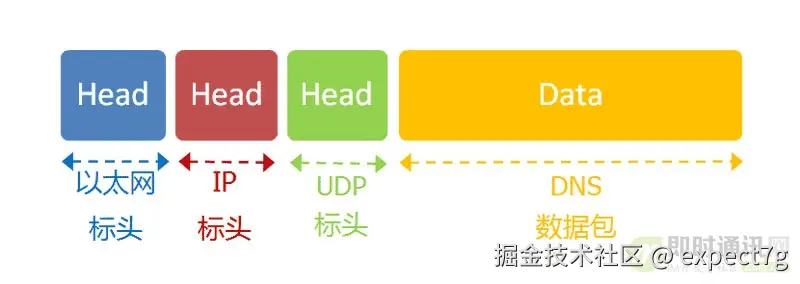

1. 我们知道发送数据包，必须要知道对方的IP地址。现在，我们只知道网址www.google.com，但是不知道它的IP地址。DNS协议可以帮助我们，将这个网址转换成IP地址。已知DNS服务器为8.8.8.8，于是我们向这个地址发送一个DNS数据包（53端口）。



2. 然后，DNS服务器做出响应，告诉我们Google的IP地址是172.194.72.105。于是，我们知道了对方的IP地址。

3. 接下来,我们要根据子网掩码去判断本机IP和google的IP是否在同一个子网络,计算发现,不在同一个子网络下面,因此需要通过网关去进行转发数据,那么就需要本机发送数据包给网关192.168.1.1,然后经过网关去转发到google的服务器上,最后得到响应,再用TCP协议发回来

浏览器用的是HTTP协议,那么他的整个数据包结构如下:

GET / HTTP/1.1
Host: [url=http://www.google.com]www.google.com[/url]
Connection: keep-alive
User-Agent: Mozilla/5.0 (Windows NT 6.1) ......
Accept: text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8
Accept-Encoding: gzip,deflate,sdch
Accept-Language: zh-CN,zh;q=0.8
Accept-Charset: GBK,utf-8;q=0.7,*;q=0.3
Cookie: ... ...

→ 我们假定这个部分的长度为4960字节，它会被嵌在TCP数据包之中。

→ TCP数据包需要设置端口，接收方（Google）的HTTP端口默认是80，发送方（本机）的端口是一个随机生成的1024-65535之间的整数，假定为51775。TCP数据包的标头长度为20字节，加上嵌入HTTP的数据包，总长度变为4980字节。

→ IP数据包嵌入以太网数据包。以太网数据包需要设置双方的MAC地址，发送方为本机的网卡MAC地址，接收方为网关192.168.1.1的MAC地址（通过ARP协议得到）。以太网数据包的数据部分，最大长度为1500字节，而现在的IP数据包长度为5000字节。

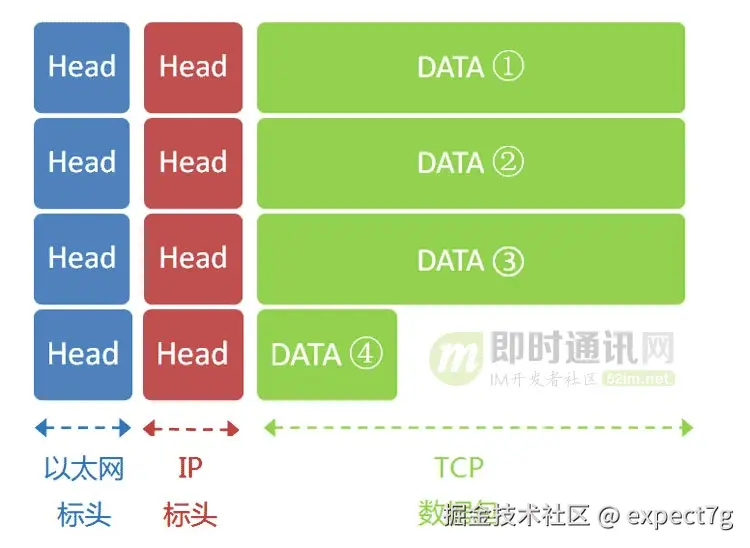

→ 因此，IP数据包必须分割成四个包。因为每个包都有自己的IP标头（20字节），所以四个包的IP数据包的长度分别为1500、1500、1500、560。(最终是5060)

Google服务器必须全部收到这四个数据包,会根据IP标头的序号进行排序,然后读取里面的http请求才可以返回响应

<4> 快速理解TCP协议

先明确一个事情,路由器就是基于IP协议,路由器内部有一张路由表，规定了 A 段 IP 地址的数据包走出口一，B 段地址走出口二，……通过这套"指路牌"，实现了数据包的转发。IP 协议只是一个地址协议，并不保证数据包的完整。如果路由器丢包（比如缓存满了，新进来的数据包就会丢失），就需要发现丢了哪一个包，以及如何重新发送这个包。这就要依靠 TCP 协议。 简单说，TCP 协议的作用是，保证数据通信的完整性和可靠性，防止丢包。

1° TCP数据包的大小

以太网数据包（packet）的大小是固定的，最初是1518字节，后来增加到1522字节。其中， 1500 字节是负载（payload），22字节是头信息（head）。IP 数据包在以太网数据包的负载里面，它也有自己的头信息，最少需要20字节，所以 IP 数据包的负载最多为1480字节。

TCP 数据包在 IP 数据包的负载里面。它的头信息最少也需要20字节，因此 TCP 数据包的最大负载是 1480 - 20 = 1460 字节。由于 IP 和 TCP 协议往往有额外的头信息，所以 TCP 负载实际为1400字节左右。因此，一条1500字节的信息需要两个 TCP 数据包。HTTP/2 协议的一大改进， 就是压缩 HTTP 协议的头信息，使得一个 HTTP 请求可以放在一个 TCP 数据包里面，而不是分成多个，这样就提高了速度。

2° TCP数据包的编号

一个包1400字节，那么一次性发送大量数据，就必须分成多个包。比如，一个 10MB 的文件，需要发送7100多个包。发送的时候，TCP 协议为每个包编号（sequence number，简称 SEQ），以便接收的一方按照顺序还原。万一发生丢包，也可以知道丢失的是哪一个包。 第一个包的编号是一个随机数。为了便于理解，这里就把它称为1号包。假定这个包的负载长度是100字节，那么可以推算出下一个包的编号应该是101。这就是说，每个数据包都可以得到两个编号：自身的编号，以及下一个包的编号。接收方由此知道，应该按照什么顺序将它们还原成原始文件。

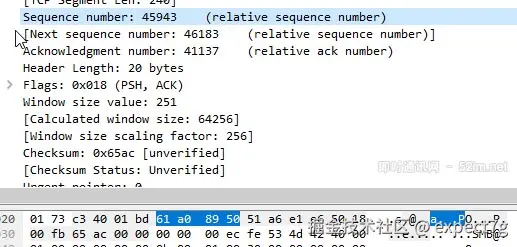

当前包的编号是45943，下一个数据包的编号是46183，由此可知，这个包的负载是240字节

3° TCP数据包的组装

1. 收到 TCP 数据包以后，组装还原是操作系统完成的。应用程序不会直接处理 TCP 数据包。对于应用程序来说，不用关心数据通信的细节。除非线路异常，收到的总是完整的数据。应用程序需要的数据放在 TCP 数据包里面，有自己的格式（比如 HTTP 协议）。

2. TCP 并没有提供任何机制，表示原始文件的大小，这由应用层的协议来规定。比如，HTTP 协议就有一个头信息Content-Length，表示信息体的大小。对于操作系统来说，就是持续地接收 TCP 数据包，将它们按照顺序组装好，一个包都不少。

3. 操作系统不会去处理 TCP 数据包里面的数据。一旦组装好 TCP 数据包，就把它们转交给应用程序。TCP 数据包里面有一个端口（port）参数，就是用来指定转交给监听该端口的应用程序。

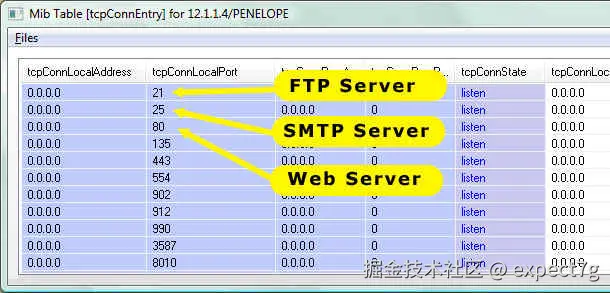

4. 系统根据 TCP 数据包里面的端口，将组装好的数据转交给相应的应用程序。上图中，21端口是 FTP 服务器，25端口是 SMTP 服务，80端口是 Web 服务器。

5. 应用程序收到组装好的原始数据，以浏览器为例，就会根据 HTTP 协议的 Content-Length 字段正确读出一段段的数据。这也意味着，一次 TCP 通信可以包括多个 HTTP 通信。

4° TCP如何保证数据的完整性呢

前面说过，每一个数据包都带有下一个数据包的编号。如果下一个数据包没有收到，那么 ACK 的编号就不会发生变化。

举例来说，现在收到了4号包，但是没有收到5号包。ACK 就会记录，期待收到5号包。过了一段时间，5号包收到了，那么下一轮 ACK 会更新编号。如果5号包还是没收到，但是收到了6号包或7号包，那么 ACK 里面的编号不会变化，总是显示5号包。这会导致大量重复内容的 ACK。 如果发送方发现收到三个连续的重复 ACK，或者超时了还没有收到任何 ACK，就会确认丢包，即5号包遗失了，从而再次发送这个包。通过这种机制，TCP 保证了不会有数据包丢失。

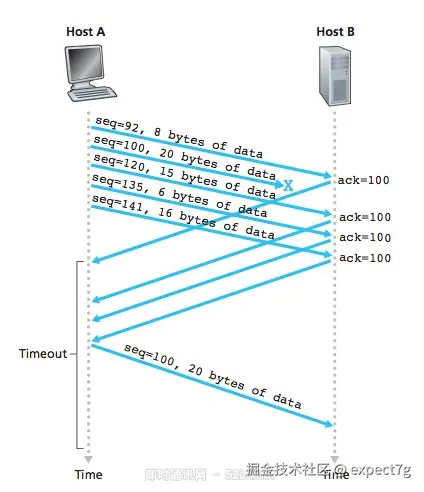

Host B 没有收到100号数据包，会连续发出相同的 ACK，触发 Host A 重发100号数据包

(2) 三种通讯模型

BIO、NIO和AIO这三个概念分别对应三种通讯模型： 阻塞、非阻塞、非阻塞异步，具体这里就不详细写了。网上好多博客说Netty对应NIO，准确来说，应该是既可以是NIO，也可以是AIO，就看你怎么实现。

这三个概念的区别如下：

• 1）BIO：一个连接一个线程，客户端有连接请求时服务器端就需要启动一个线程进行处理,线程开销大。
• 2）NIO：一个请求一个线程，客户端发送的连接请求会注册到多路复用器上，多路复用器轮询到该连接有I/O请求时才启动一个线程进行处理；
• 3）AIO：一个有效请求一个线程，客户端的I/O请求都是由OS先完成了再通知服务器应用去启动线程进行处理。

通俗地概括一下就是：

• 1）BIO是面向流的，NIO是面向缓冲区的；
• 2）BIO的各种流是阻塞的，而NIO是非阻塞的；
• 3）BIO的Stream是单向的，而NIO的channel是双向的。
