这是本人修读《操作系统》课程时，所撰写的期末大作业报告。随着课程的结束，现在本人将该报告重新编辑成上下两篇并开源出来，以供对Linux感兴趣的同学参考。
本文为下篇，旨在验证上篇中我们对CFS调度器的理论分析结论，与Linux系统中实际观察到的效果是否一致
由于本人水平有限，文中内容如有疏漏错误，还请各路dalao指正~
一、实验环境
1. 实验软硬件环境
宿主机：13th Gen Intel(R) Core(TM) i5-13500H 2.60 GHz
虚拟机软件：VMware® Workstation 17 Pro
实验用操作系统：Ubuntu 18.04（基于Linux 5.15.0-119-generic x86_64）
2. 实验过程中涉及到的工具软件
gcc：C语言编译器，版本号9.4.0
perf：Linux系统性能指标观测工具，版本号5.15.160
vim：用于编辑C语言代码、shell脚本等，版本号8.1.1847
3.实验过程中可能涉及到的Linux终端命令
sudo su：涉及到观测内核性能指标、修改内核参数等操作，一般需要首先获取root权限
sysctl：用于临时修改内核参数（操作系统关机重启后修改失效）
nice、renice：用于修改指定进程的nice优先级参数
二、实验准备工作
1. 安装相关软件
自行安装gcc、perf和vim等实验所需的工具软件。
2. 编写测试用程序代码
本实验以验证性实验为主，为此我们首先需要编写用于验证实验的两段程序，分别模拟实际生产环境中的CPU 密集型和I/O密集型程序。
前者会执行大量计算，消耗 CPU 时间；后者模拟频繁读写文件或进行网络通信的场景，大部分时间在我们的进程都在等待 I/O 完成（即处于TASK_INTERRUPTIBLE睡眠状态，可通过usleep系统调用进行模拟）。
需特别注意的是，现代Linux系统中实现了均衡负载机制，它在进程运行中途，可能会根据一定的规则将其调往其他CPU核心继续执行，而我们的实验假设所有进程至始至终都在抢占同一颗CPU核心，因此需要设法将实验中的所有进程“钉死”在同一颗CPU核心上。这可以通过Linux内核提供的sched_setaffinity系统调用轻松实现。
CPU密集型程序代码：
#define _GNU_SOURCE
#include <stdio.h>
#include <stdlib.h>
#include <time.h>
#include <sched.h>
#include <sys/resource.h>
int main(int argc, char *argv[]) {
cpu_set_t mask;
CPU_ZERO(&mask);
CPU_SET(3, &mask);
// 我们将进程钉死在CPU 3，
// 防止Linux内核将其负载均衡到其他CPU核上执行。
if (sched_setaffinity(0, sizeof(mask), &mask) < 0) {
perror("sched_setaffinity");
exit(1);
}
long long iterations = atoll(argv[1]);
// 设置进程nice值
if (argc > 2) {
int nice = atoi(argv[2]);
if (setpriority(PRIO_PROCESS, 0, nice) < 0) {
perror("setpriority");
exit(1);
}
}
printf("CPU bound task starting (%lld iterations)...\n", iterations);
volatile double dummy = 0.0;
for (long long i = 0; i < iterations; ++i) {
dummy += i * 0.00001; // 做一些无意义的计算
}
printf("CPU bound task finished.\n");
return 0;
}
IO密集型程序代码：
#define _GNU_SOURCE
#include <sched.h>
#include <stdlib.h>
#include <stdio.h>
#include <sys/resource.h>
#include <time.h>
#include <unistd.h> // for usleep
int main(int argc, char *argv[]) {
cpu_set_t mask;
CPU_ZERO(&mask);
CPU_SET(3, &mask);
// 我们将进程钉死在CPU 3，
// 防止Linux内核将其负载均衡到其他CPU核上执行。
if (sched_setaffinity(0, sizeof(mask), &mask) < 0) {
perror("sched_setaffinity");
exit(1);
}
// 设置进程nice值
if (argc > 3) {
int nice = atoi(argv[3]);
if (setpriority(PRIO_PROCESS, 0, nice) < 0) {
perror("setpriority");
exit(1);
}
}
int loops = 100; // 循环次数
int sleep_us = 10000; // 每次循环模拟 I/O 等待时间 (10ms)
if (argc > 1) loops = atoi(argv[1]);
if (argc > 2) sleep_us = atoi(argv[2]);
printf("I/O bound task starting (%d loops, %d us sleep)...\n", loops, sleep_us);
for (int i = 0; i < loops; ++i) {
// 模拟少量计算
volatile int dummy = 0;
for (long long i = 0; i < 1000; ++i) {
dummy += i * 0.00001; // 做一些无意义的计算
}
// 模拟 I/O 等待
usleep(sleep_us);
}
printf("I/O bound task finished.\n");
return 0;
}
为避免gcc编译器对我们的代码进行优化修改，导致实验效果不符合预期，编译时建议添加-O0参数！
3. 关闭 Linux 内核自动进程组调度 (Automatic Process Group Scheduling) 机制
Linux内核引入该机制的初衷是为了改善桌面交互性能。它认为属于同一个终端会话（TTY）的进程组应该作为一个整体与其他会话竞争 CPU 资源，而不是让另一个会话中的后台计算任务饿死该会话的前台交互任务。
当该机制被启用时，内核会为每个新的 TTY 会话自动创建一个调度组（autogroup）。CFS 调度器会首先在这些活动的 autogroup 之间尝试公平地分配 CPU 时间，而我们的实验假设某一颗CPU核心的时间会被直接地分配给所有进程。可见，如果不关闭该机制，将会导致我们无法在实验中观察到预期结果。
要检测该机制是否开启，或关闭该机制，可参考如下命令：
cat /proc/sys/kernel/sched_autogroup_enabled # 检查是否被开启
sudo sysctl -w kernel.sched_autogroup_enabled=0 # 临时关闭（关机重启后会重新开启）
三、实验I：nice值对CPU分配的影响
1. 实验目标
观察不同 nice 值的进程在竞争 CPU 时的表现。
2. 实验步骤

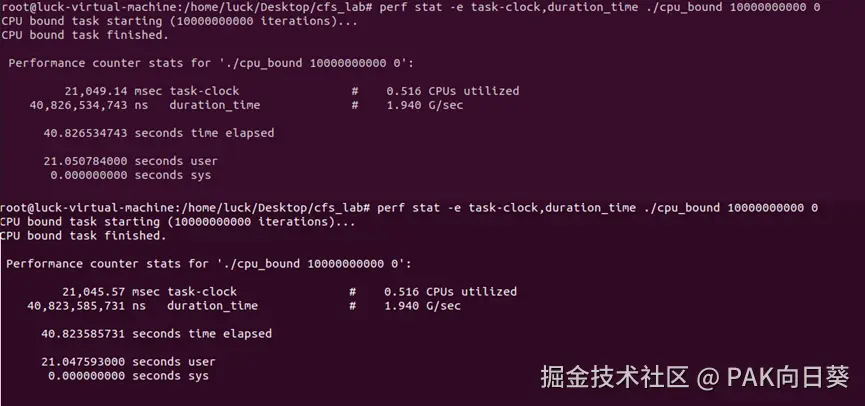

（1）基准测试
操作： 打开两个终端，分别使用perf stat命令运行一个 CPU 密集型任务，它们的nice均为默认值0。
perf stat -e task-clock,duration_time ./cpu_bound 20000000000 0 # 终端 1
perf stat -e task-clock,duration_time ./cpu_bound 20000000000 0 # 终端 2
观察指标：task-clock (进程代码运行实际消耗的CPU时间) 和 duration_time (挂钟时间，相当于教材中的周转时间)。
预期效果：这两个进程的nice值相等，即调度优先级相等，因此理论上在每轮调度周期中CFS分配给它们的时间片应当相等。故预期可以观察到task-clock和duration_time大致相等。
实测效果：
（2）调整nice值
操作：

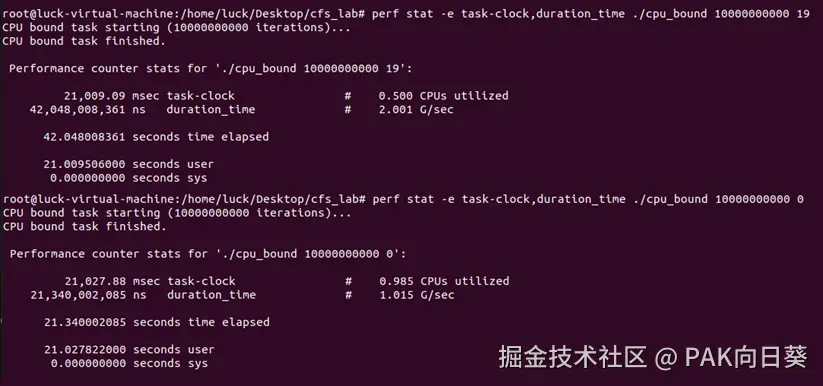

perf stat -e task-clock,duration_time ./cpu_bound 2000000000 19 # nice=19，最低优先级
perf stat -e task-clock,duration_time ./cpu_bound 2000000000 0 # nice=0，默认优先级
预期效果：这两个进程内的代码逻辑完全一致，因此预期观察到task-clock大致相等。由于前者的优先级远小于后者，根据CFS算法原理，每轮调度周期中分配到的时间片远小于后者，需要更多轮调度周期才能完成执行，故预期观察到duration_time前者远大于后者。
实测效果：

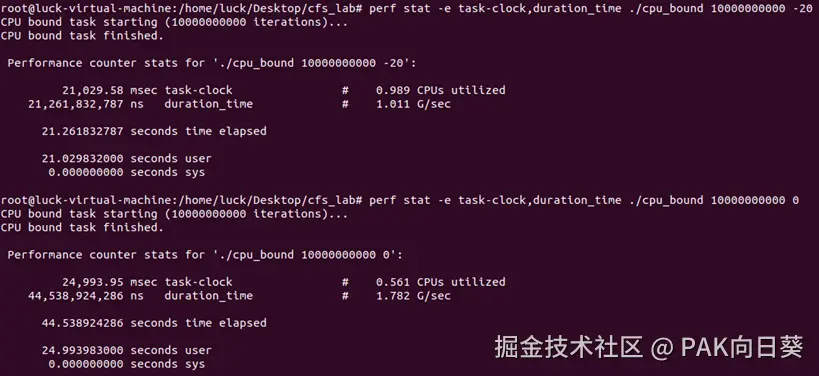

（3）调整nice值（反向）
操作：
perf stat -e task-clock,duration_time ./cpu_bound 2000000000 -20 # nice=-20，最高优先级
perf stat -e task-clock,duration_time ./cpu_bound 2000000000 0 # nice=0，默认优先级 |
预期效果：预期观察到task-clock大致相等，duration_time前者远小于后者。理论分析同（2）。
实测效果：
四、实验II：CFS调度参数的影响
1. 实验目标
观察调整CFS调度器参数sched_latency_ns和sched_min_granularity_ns对系统关键性能指标（特别是上下文切换频率）的影响。
2. 实验步骤
（1）查看当前参数值
操作： 记录下系统默认的参数值，并计算相应的sched_nr_latency。
cat /sys/kernel/debug/sched/latency_ns
cat /sys/kernel/debug/sched/min_granularity_ns
实测效果：
从中得知默认的sched_latency_ns=18000000，sched_min_granularity_ns=2250000，sched_nr_latency=sched_latency_ns/sched_min_granularity_ns=8.

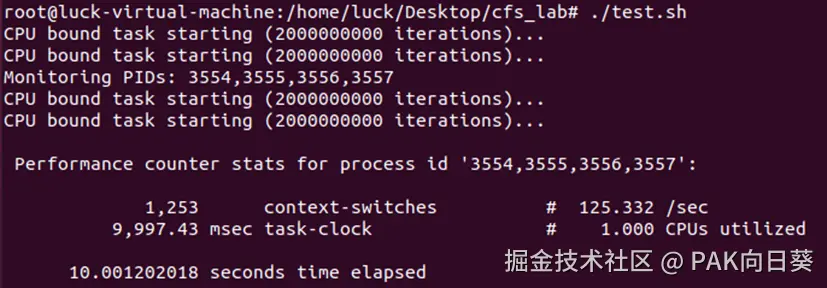

（2）基准测试
操作： 同时在后台启动多个 CPU 密集型任务（例如4个，要求不能超过sched_nr_latency），并监控这组特定进程在单位时间（例如10秒）内总上下文切换：
# 如果有相关进程还没退出，先强行把它们杀掉
PIDS=$(pgrep -x cpu_bound)
if [ -n "$PIDS" ]; then
kill -9 $PIDSfi
# 创建4个测试进程
./cpu_bound 2000000000 & ./cpu_bound 2000000000 &
./cpu_bound 2000000000 & ./cpu_bound 2000000000 &
# 获取进程号
PIDS=$(pgrep -x -d, cpu_bound)
echo "Monitoring PIDs: $PIDS"
# 持续监控10s
sudo perf stat -e context-switches,task-clock -p $PIDS -- sleep 10
实测效果：

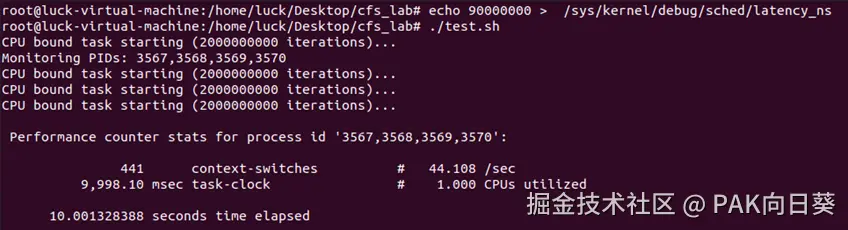

（3）增大sched_latency_ns
操作： 设置一个较大的sched_latency_ns值（例如，默认值的 5 倍）。然后再次重复（2）中的测试步骤。
# 示例：假设默认是18000000 (18ms)
echo 90000000 > /sys/kernel/debug/sched/latency_ns
预期效果：增大sched_latency_ns会导致CFS调度器每轮调度周期时长被增大，相应地每个进程被分配到的可以持续占用CPU的时间片也增大，因此预期观察到的上下文切换次数会远小于（2）。
实测效果：

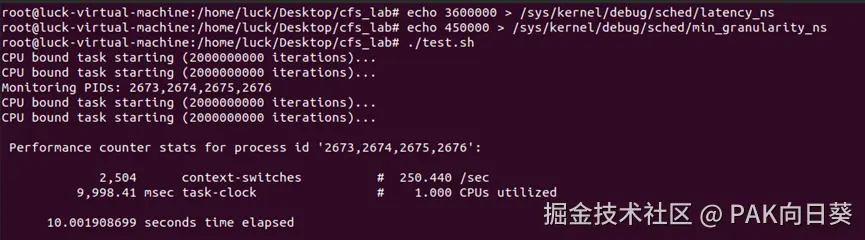

（4）减小sched_latency_ns
操作： 设置一个较小的sched_latency_ns值（例如，默认值的 1/5 ），并相应调小sched_min_granularity_ns 以保持比例关系。然后再次重复（2）中的测试步骤。
# 示例：假设默认是 18000000 (18ms)
echo 3600000 > /sys/kernel/debug/sched/latency_ns
# 示例：假设默认是 2250000 (2.25ms)
echo 450000 > /sys/kernel/debug/sched/min_granularity_ns
预期效果： 预期观察到上下文切换次数会远大于（2），理论分析同（3）
实测效果：

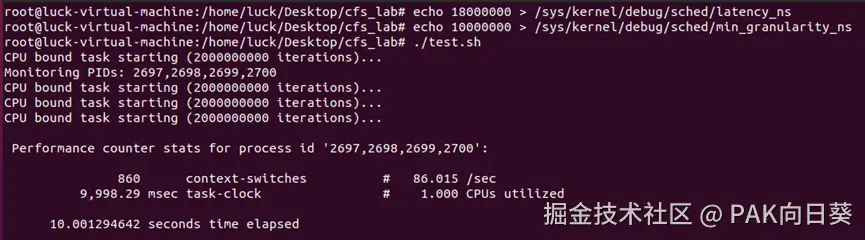

（5）增大sched_min_granularity_ns
操作： 恢复 sched_latency_ns 到默认值或一个中间值，再设置一个较大的 sched_min_granularity_ns 值（例如10ms，但不应超过sched_latency_ns）。然后再次重复（2）中的测试步骤。
# 恢复 latency 到默认 (假设 18ms)
echo 18000000 > /sys/kernel/debug/sched/latency_ns
# 设置较大的 min_granularity（例如10ms）
echo 10000000 > /sys/kernel/debug/sched/min_granularity_ns
预期效果： 增大 sched_min_granularity_ns会导致进程能够持续占用CPU的时间长度下界、以及能够分配到的时间片增大，因此预期观察到上下文切换次数会远小于（2）。
实测效果：
（6）恢复默认参数
操作： 实验结束后应当重启系统或手动恢复调度器参数到默认值，避免影响后续实验。
3. 反思：在生产实践中，如果要通过修改这些参数的方式对CFS调度器进行调优，需要在哪些方面进行权衡？
（1）在吞吐量(Through Put)与延迟(Latency)/响应性(Responsiveness)之间做权衡
"提高吞吐量"通常倾向于减少上下文切换开销，可能需要增大sched_latency_ns和sched_min_granularity_ns，让任务运行更长时间。但以牺牲任务的响应速度为代价。
"降低延迟/提高响应性"通常需要减小sched_latency_ns和sched_min_granularity_ns，让任务更快地得到响应。但这会增加上下文切换次数，可能因调度开销增大而降低系统总吞吐量。
（2）在公平性(Fairness)与开销(Overhead)之间做权衡
CFS 的核心是公平性。更短的 sched_latency_ns 能在更短的时间粒度上体现公平性（任务能更快地轮流运行）。
但追求极致的、短时间内的公平性（非常小的 latency 和 granularity）会导致调度开销显著增加（例如频繁的上下文切换）而损害整体性能。因此需要在“多久内实现公平”和“实现公平的成本”之间找到平衡。
（3）在CPU密集型任务与I/O密集型/交互式任务之间做权衡
较大的 latency 和 granularity 可能对 CPU 密集型任务的吞吐量有利（减少上下文切换）。
较小的 latency 对交互式和 I/O 密集型任务的响应性有利（只需延迟等待较短时间，即可再次获得 CPU）。虽然CFS 的 vruntime 机制已体现了对I/O任务及交互式任务的照顾，但过大的 latency在整体上仍可能会延缓它们等待被调度的时间。
五、实验III：混合负载下的CFS表现
1. 实验目标
观察CFS如何处理 CPU 密集型和 I/O 密集型任务混合运行的场景。
2. 实验步骤

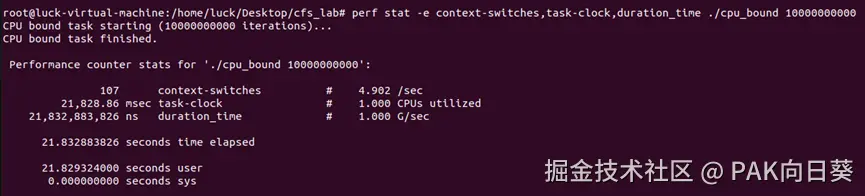

（1）基准测试
操作： 在没有I/O密集型任务干扰的情况下，运行一个CPU密集型任务。
perf stat -e context-switches,task-clock,duration_time ./cpu_bound 10000000000
观察指标：CPU 密集型任务的context-switches
实测效果：

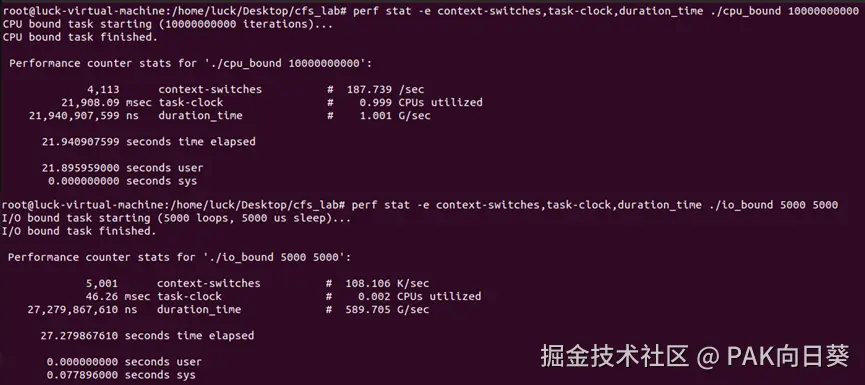

（2）运行混合任务
操作： 同时运行一个 CPU 密集型任务和一个 I/O 密集型任务。
# 终端1：CPU密集型任务
perf stat -e context-switches,task-clock,duration_time ./cpu_bound 10000000000
# 终端2：让 I/O 任务运行足够长时间，例如循环 5000 次，每次 sleep 5ms
perf stat -e context-switches,task-clock,duration_time ./io_bound 5000 5000 |
观察指标：CPU 密集型任务的context-switches，以及I/O密集型任务的task-clock和duration_time。
预期效果：
- 由于在CPU密集型任务执行过程中，CPU会频繁地被I/O任务抢占（即两者在持续竞争CPU），因此预期CPU密集型任务的上下文切换次数会出现明显劣化。
- I/O密集型任务大部分时间都处于睡眠态，因此预期task-clock会非常短。
- 当任务睡眠等待I/O时，其vruntime停止增长。一旦唤醒，其vruntime通常远小于持续运行的CPU密集型任务，故CFS调度器很有可能会决定使用前者抢占后者，以维持双方的vruntime大致接近，确保近似的完全公平。据此预期I/O密集型任务不会出现明显的饥饿现象，即它的duration_time不会远大于预设的I/O总耗时。
实测效果：
结论：
- CPU密集型任务的上下文切换次数出现了剧烈的劣化，符合预期。
- I/O密集型任务的CPU时间极短，符合预期。
- I/O密集型任务的周转时间大约在27s左右，与预设的I/O总时间5000*5ms=25s差距不大，这表明I/O密集型任务在被唤醒后，总体上能够及时地被调度执行用户态代码，并没有出现明显的饥饿，符合预期。
六、参考文献
[1]Linux Kernel Developers. Linux Kernel Version 5.15.182[Source code].[2025-05-09]. git.kernel.org/pub/scm/lin….
[2]张彦飞著.深入理解Linux进程与内存：修炼底层内功，掌握高性能原理[M].北京:电子工业出版社,2024.
