HarmonyOS 组件化详解

沉默王贰
323 阅读11分钟

大型HarmonyOS 项目， 尤其是涉及到多人开发。应像 Android 开发一样，引入组件化开发架构。 用于提升开发效率，和降低维护迭代成本。 我们根据Android组件化架构来对比一下 的看一下 HarmonyOS 组件化架构。

1 HarmonyOS 组件化架构

应用规模扩大和业务需求复杂化导致代码复杂度增加。良好的应用架构设计至关重要，旨在使应用更易于维护、扩展和测试。

在应用开发过程中，经常面临以下挑战：

  • 代码组织不清晰，模块间的耦合度高，导致一个模块的变动可能影响其他模块，增加维护难度。
  • 应用扩展性不足，添加新功能通常需要大幅修改现有代码。

为了解决这些问题，我们像Android组件化设计一样， 引入 HarmonyOS 组件化设计：

分层架构设计

HarmonyOS应用分层架构包括产品定制层、基础特性层和公共能力层，构建了清晰、高效、可扩展的设计架构。

我们分别从逻辑模型， 开发模型，和部署模型分别介绍应用分层架构设计规则。

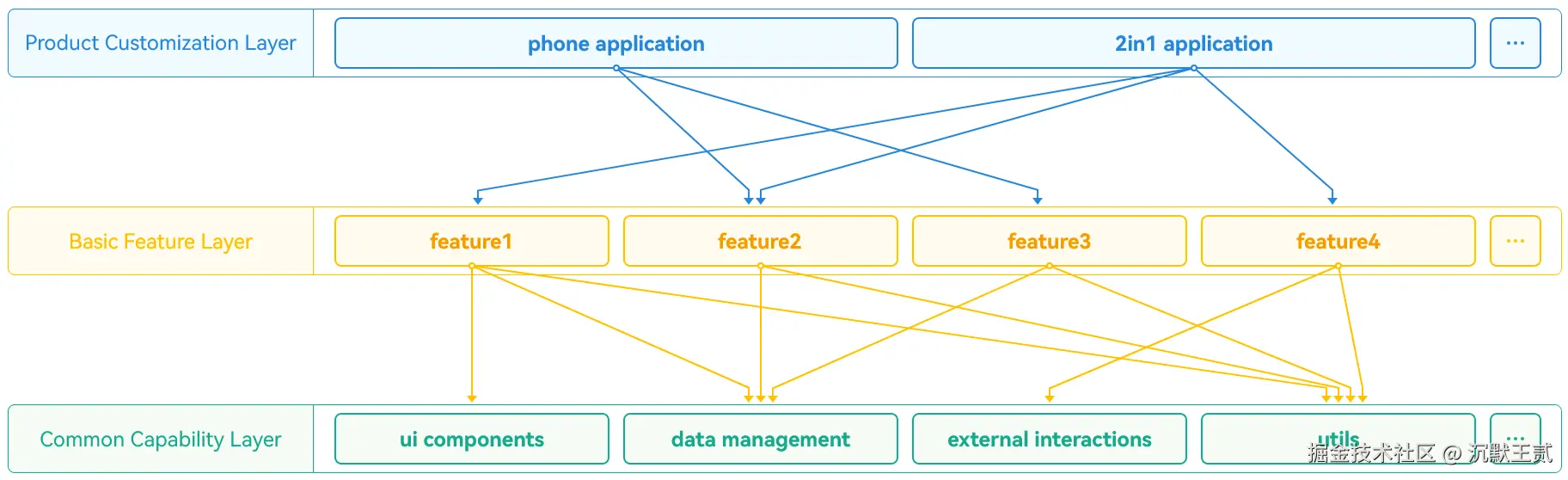

逻辑模型


从这张图中， 我们其实可以看到类似于Android组件化的思想， 分层设计和从上到下的依赖关系。具体来看看 官方的定义。

  • 产品定制层

    产品定制层专注于满足不同设备或使用场景的个性化需求，包括UI设计、资源和配置，以及特定场景的交互逻辑和功能特性。

    产品定制层的功能模块独立运作，依赖基础特性层和公共能力层实现具体功能。

    产品定制层作为应用的入口，是用户直接互动的界面。为了满足特定需求，产品定制层可以灵活调整和扩展，以适应各种使用场景。

  • 基础特性层

    基础特性层位于公共能力层之上，用于存放相对独立的功能UI和业务逻辑实现。每个功能模块都具备高内聚、低耦合、可定制的特点，支持产品的灵活部署。

    基础特性层为产品定制层提供稳健且丰富的基础功能支持，包括UI组件和基础服务。公共能力层为其提供通用功能和服务。

    为了增强系统的可扩展性和维护性，基础特性层对功能进行了模块化处理。例如，应用底部导航栏的每个选项都是一个独立的业务模块。

  • 公共能力层

    公共能力层存放公共基础能力，包括公共UI组件、数据管理、外部交互和工具库等共享功能。应用可调用这些公共能力。

    公共能力层提供稳定可靠的功能支持，确保应用的稳定性和可维护性。

    公共能力层包含以下组成部分：

    • 公共UI组件：公共UI组件设计为通用且高度可复用，确保在不同应用程序模块间保持一致的用户体验。这些组件提供标准化、友好的界面，帮助开发者快速实现常见的用户交互需求，如提示、警告和加载状态显示，从而提高开发效率和用户满意度。
    • 数据管理：负责应用程序中数据的存储和访问，包括应用数据、系统数据等，提供了统一的数据管理接口，简化数据的读写操作。通过集中式的数据管理方式不仅使得数据的维护更为简单，而且能够保证数据的一致性和安全性。
    • 外部交互：外部交互负责应用程序与外部系统的交互，包括网络请求、文件I/O、设备I/O等，提供统一的外部接口，简化应用程序与外部系统的交互。开发者可以方便地实现网络通信、数据存储和硬件接入，从而加速开发流程并保证程序的稳定性和性能。
    • 工具库：工具库提供一系列常用工具函数和类，如字符串处理、日期时间处理、加密解密、数据压缩解压等，帮助开发者提高效率和代码质量。

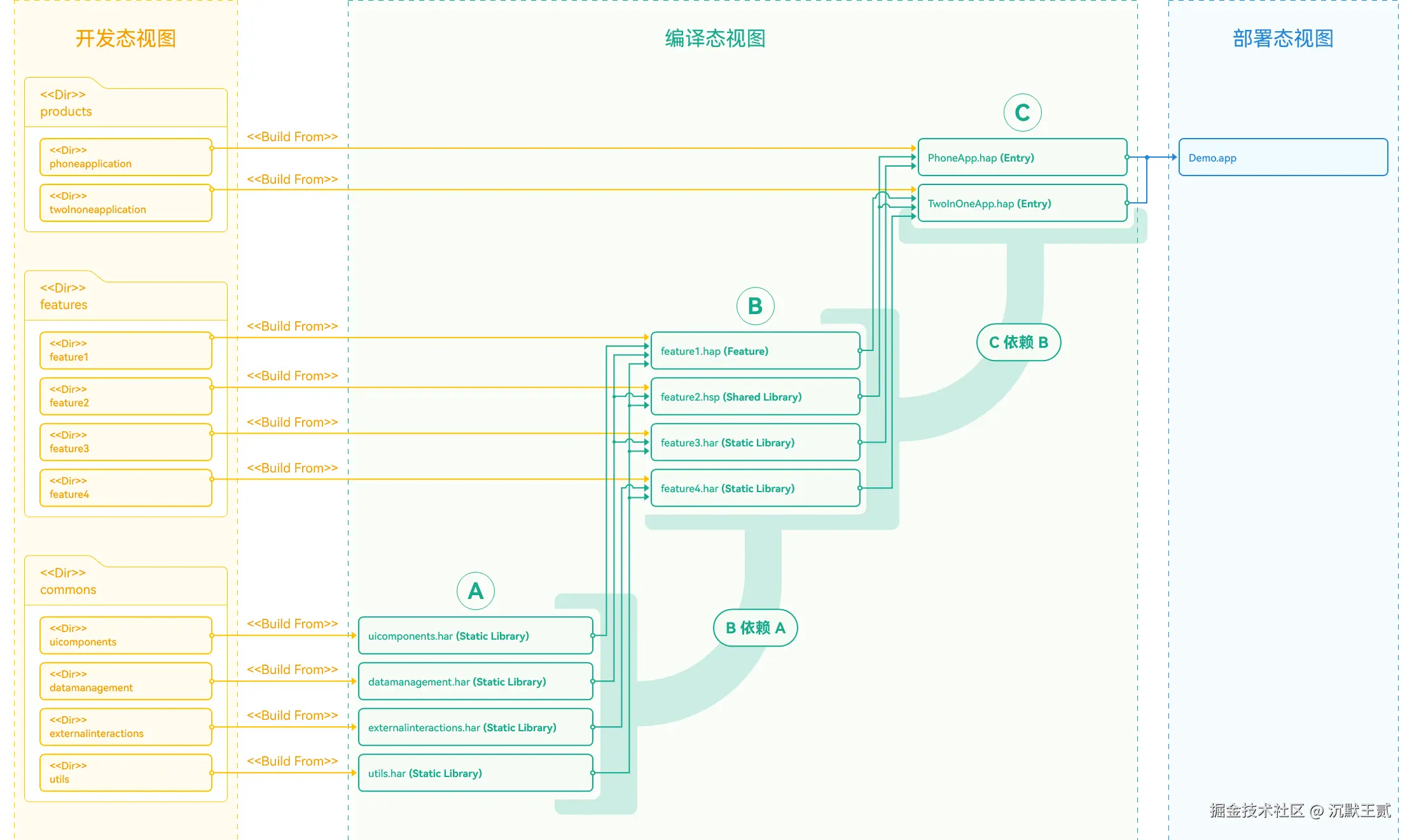

开发模型


  • 产品定制层

    产品定制层的各个子目录会被编译成一个Entry类型的HAP，作为应用的主入口。该层面向多种设备，集成相应功能和特性。产品定制层划分为多个功能模块，每个模块针对特定设备或使用场景设计，并根据产品需求进行功能和交互的定制开发。

    说明

    • 在产品定制层，开发者可以从不同设备对应的应用UX设计和功能两个维度，结合具体的业务场景，选择一次编译生成相同或者不同的HAP（或其组合）。
    • 通过使用定制多目标构建产物的定制功能，可以将应用所对应的HAP编译成各自的.app文件，用于上架到应用市场。

  • 基础特性层

    在基础特性层中，功能模块根据部署需求被分为两类。对于需要通过Ability承载的功能，可以设计为Feature类型的HAP，而对于不需要通过Ability承载的功能，根据是否需要实现按需加载，可以选择设计为HAR模块或者HSP模块，编译后对应HAR包或者HSP包。

  • 公共能力层

    公共能力层的各子目录将编译成HAR包，仅产品定制层和基础特性层可依赖，不允许反向依赖。该层提取模块化公共基础能力，为上层提供标准接口和协议，提高复用率和开发效率。

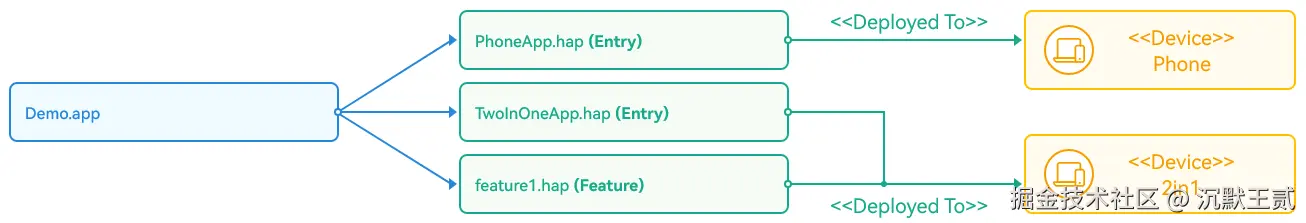

部署模型


应用程序（.app文件）在流水线或应用市场上被解包为N个Entry类型的HAP和N个Feature类型的HAP，根据设备类型和使用场景部署到不同设备，实现多端统一用户体验。

在部署模型中，每个Entry类型的HAP代表了应用的入口点，而Feature类型的HAP则包含了应用的特定功能模块。允许应用能够以模块化的方式适配和部署，从而满足不同设备和场景的需求。

部署模型优化了应用的组织结构，确保了应用在各种设备和场景中的一致性。通过根据设备类型和使用场景区分和部署不同的HAP，用户在任何设备或场景中都能获得统一且高质量的体验。

模块化设计

在大型软件工程中，一般会伴随多团队参与开发。各团队之间以弱耦合方式交互，通过契约化接口定义业务之间的交互，定义业务件的接口，确保各团队业务独立发展，互不影响，实现快速迭代演进。业务模块化是现代软件工程的核心原则之一，通过将大型复杂系统拆解为更小、更易管理和理解的功能模块，提高系统的可维护性和可扩展性。每个功能模块都是独立单元，具有清晰定义的接口和职责，能够与其他模块交互以完成复杂任务。

在HarmonyOS应用开发中，模块化既是设计原则，也是开发实践。该原则要求将应用程序拆分为多个功能模块，每个模块负责特定功能或特性。这些模块可以独立开发、编译和部署，也可以在不同设备上灵活组合和调用。

2 官方示例分析

我们以华为官方的组件化项目为参考：HMOSWorld_HDC2024Case 。来看看在鸿蒙组件化的开发思想，以及如何搭建鸿蒙的组件化项目。

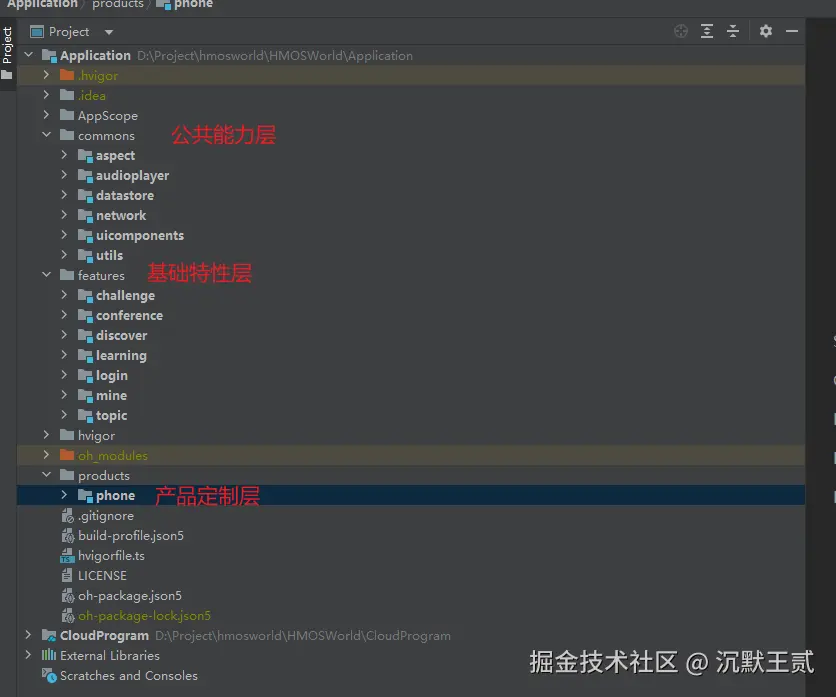

话不多说， 先把项目拉下来， 看一下项目结构


根据文件夹可以看出：

  • products 对应产品定制层， 对应为 phone module， 产出 最终的 APP 产物，上传应用市场
  • features 对应基础特性层， 对应各个业务模块
  • commons 对应 公共能力层， 提供最基础的能力，网络库， 数据库，UI组件库，工具库等。这层与产品业务无关。

整体架构

我们将项目用Trae 打开， 让Trae 帮我们分析一下项目的组件化架构：

prompt:

帮我分析一下这个项目的组件化架构， 并分析一下模块之间的依赖关系。在该目录下面新建一个 markdown文件， 并将分析结果输出该markdown中。

看看Tace的 分析：

架构层次

┌─────────────────────────────────────────┐
│                产品层                    │
│              products/phone             │
├─────────────────────────────────────────┤
│                功能层                    │
│  discover │ learning │ topic │ login    │
│  challenge │ mine │ conference          │
├─────────────────────────────────────────┤
│                通用层                    │
│  uicomponents │ utils │ network         │
│  datastore │ audioplayer │ aspect       │
└─────────────────────────────────────────┘

模块详细分析

1. 产品层 (Products)

phone 模块
  • 路径: ./products/phone
  • 作用: 主应用入口，负责整合所有功能模块
  • 运行时依赖:
    • @ohos/discover - 发现页面
    • @ohos/audioplayer - 音频播放服务
    • @ohos/learning - 学习模块
    • @ohos/topic - 话题模块
    • @ohos/login - 登录模块
    • @ohos/mine - 个人中心模块

2. 功能层 (Features)

discover 模块
  • 路径: ./features/discover
  • 功能: 内容发现和搜索
  • 主要页面:
    • FeedWaterFlowView - 信息流瀑布布局
    • DiscoverArticleDetail - 文章详情页
    • SearchView - 搜索页面
    • SearchResultView - 搜索结果页
  • 依赖关系:
    • 依赖 @ohos/mine 模块的 LearningResource 数据模型
    • 依赖 @ohos/uicomponents 的 UI 组件
    • 依赖 @ohos/utils 的通用工具
mine 模块
  • 路径: ./features/mine
  • 功能: 个人中心和用户管理
  • 主要导出:
    • MineView - 个人中心主视图
    • UserModel - 用户数据模型
    • LearningResource - 学习资源数据模型
    • ArticleCardView - 文章卡片组件
    • FeedCardView - 动态卡片组件
  • 主要页面:
    • ConfirmView - 确认页面
    • PhotoView - 照片查看
    • SettingView - 设置页面
    • UserAccountView - 用户账户
    • ThemeConfigView - 主题配置
    • MineArticleDetail - 文章详情
  • 依赖关系:
    • 依赖 @ohos/uicomponents 的加载和空状态组件
    • 依赖 @ohos/utils 的数据源和状态管理
learning 模块
  • 路径: ./features/learning
  • 功能: 学习相关功能
  • 主要页面:
    • LearningDetailView - 学习详情页
topic 模块
  • 路径: ./features/topic
  • 功能: 话题和标签管理
  • 主要导出:
    • TopicModel - 话题数据模型
    • TagColorMap - 标签颜色映射
  • 主要页面:
    • pageOne, pageTwo - 话题相关页面
challenge 模块
  • 路径: ./features/challenge
  • 功能: 挑战和任务系统
  • 主要页面:
    • ChallengeDetailView - 挑战详情页
  • 依赖关系:
    • 依赖 @ohos/audioplayer 的音频播放服务
    • 依赖 @ohos/utils 的工具类和常量
    • 使用 HarmonyOS 系统 Kit (ArkTS, ArkUI, AVSessionKit)
login 模块
  • 路径: ./features/login
  • 功能: 用户登录和认证
conference 模块
  • 路径: ./features/conference
  • 功能: 会议相关功能

3. 通用层 (Commons)

uicomponents 模块
  • 路径: ./commons/uicomponents
  • 功能: 通用 UI 组件库
  • 提供组件:
    • LoadingFailedView - 加载失败视图
    • NoneContentView - 空内容视图
    • ArticleCardButtonView - 文章卡片按钮
    • EyeCountComponent - 浏览量组件
    • NoMore - 无更多内容组件
utils 模块
  • 路径: ./commons/utils
  • 功能: 通用工具类和常量
  • 提供功能:
    • LazyDataSource - 懒加载数据源
    • LoadingStatus - 加载状态枚举
    • CommonConstants - 通用常量
    • BreakpointType - 断点类型
    • Logger - 日志工具
    • ImageUtil - 图片工具
    • WindowUtil - 窗口工具
    • ContinueModel - 续传模型
network 模块
  • 路径: ./commons/network
  • 功能: 网络请求和数据通信
datastore 模块
  • 路径: ./commons/datastore
  • 功能: 数据存储和持久化
audioplayer 模块
  • 路径: ./commons/audioplayer
  • 功能: 音频播放服务
  • 提供服务:
    • AudioPlayerService - 音频播放服务单例
aspect 模块
  • 路径: ./commons/aspect
  • 功能: 面向切面编程支持

模块依赖关系图

graph TD
    A[phone 产品模块] --> B[discover]
    A --> C[learning]
    A --> D[topic]
    A --> E[login]
    A --> F[mine]
    A --> G[audioplayer]

    B --> H[uicomponents]
    B --> I[utils]
    B --> F

    F --> H
    F --> I

    J[challenge] --> G
    J --> I

    H --> I

    K[conference] -.-> I
    L[network] -.-> I
    M[datastore] -.-> I
    N[aspect] -.-> I

架构特点

1. 分层清晰

  • 产品层: 负责应用打包和模块整合
  • 功能层: 实现具体业务功能，相互独立
  • 通用层: 提供基础服务和通用组件

2. 模块化设计

  • 每个模块都有独立的 build-profile.json5 配置
  • 通过 Index.ets 文件明确定义模块对外接口
  • 模块间通过 @ohos/模块名 的方式进行依赖

3. 组件复用

  • UI 组件统一放在 uicomponents 模块
  • 数据模型可跨模块共享（如 LearningResource）
  • 工具类和常量集中管理

4. 路由管理

  • 每个功能模块都有独立的路由配置文件 router_map.json
  • 支持页面级的模块化路由

5. 依赖控制

  • 通用层模块不依赖功能层模块
  • 功能层模块可以相互依赖，但需要合理控制
  • 产品层统一管理运行时依赖

3 参考

HMOSWorld_HDC2024Case

最佳实践-分层架构设计

最佳实践-模块化设计
