基本使用

  • 整体概况

    DevTools提供了35种工具，其中两个工具栏图标：检查工具和仿真设备，三个永久工具：元素、控制台、源，30个可选工具。主要介绍Network 、Performance 以及 Console 这三个部分。

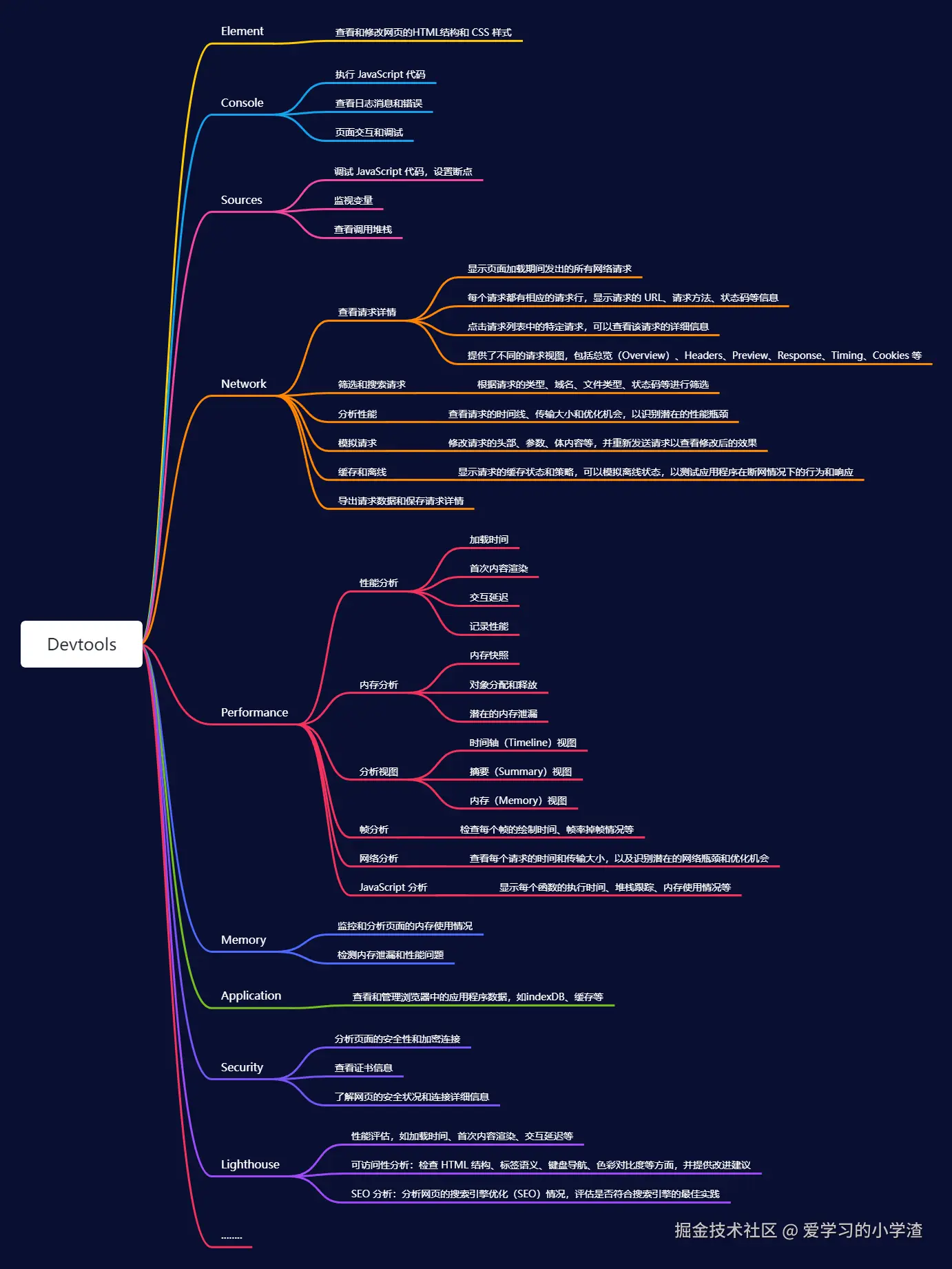

    大概的功能如下：


  • Network

    网络（Network）面板是开发者工具中的一个重要功能，用于监控和分析浏览器与服务器之间的网络请求和响应。

    • 网络面板的常见功能和用途

      1. 请求监控：网络面板会显示所有页面加载过程中发出的网络请求，包括HTML、CSS、JavaScript、图像、XHR（XMLHttpRequest）、Fetch API 等。可以查看每个请求的详细信息，例如请求的 URL、请求方法、状态码、请求头和响应头等。
      2. 请求筛选和搜索：网络面板允许根据不同的条件筛选和搜索请求。可以根据请求的类型、域名、文件类型、状态码等进行筛选，以便更好地分析和定位特定请求。
      3. 请求详情：点击特定的请求，可以查看更详细的信息，包括请求和响应的头部、传输的数据大小、请求时间线、Cookie 信息等。还可以在请求的预览和响应中查看原始的请求和响应数据。
      4. 请求分析和性能优化：通过网络面板，可以分析页面加载过程中的网络性能，了解请求的时间、传输大小和优化机会。这有助于识别潜在的性能瓶颈，并采取相应的优化措施，如减少请求次数、压缩资源、缓存策略等。
      5. 请求修改和模拟：网络面板提供了修改请求的能力，可以编辑请求头、请求参数、请求体等，并重新发送请求以查看修改后的效果。这对于调试和测试特定场景非常有用，例如模拟不同的请求条件或验证后端 API 的响应。
      6. 资源加载分析：网络面板可以帮助分析和监测页面中各个资源的加载情况，包括资源的大小、加载时间、优先级等。这有助于理解页面的整体加载性能，并对资源进行优化和调整。

    • 网络面板的组成和使用

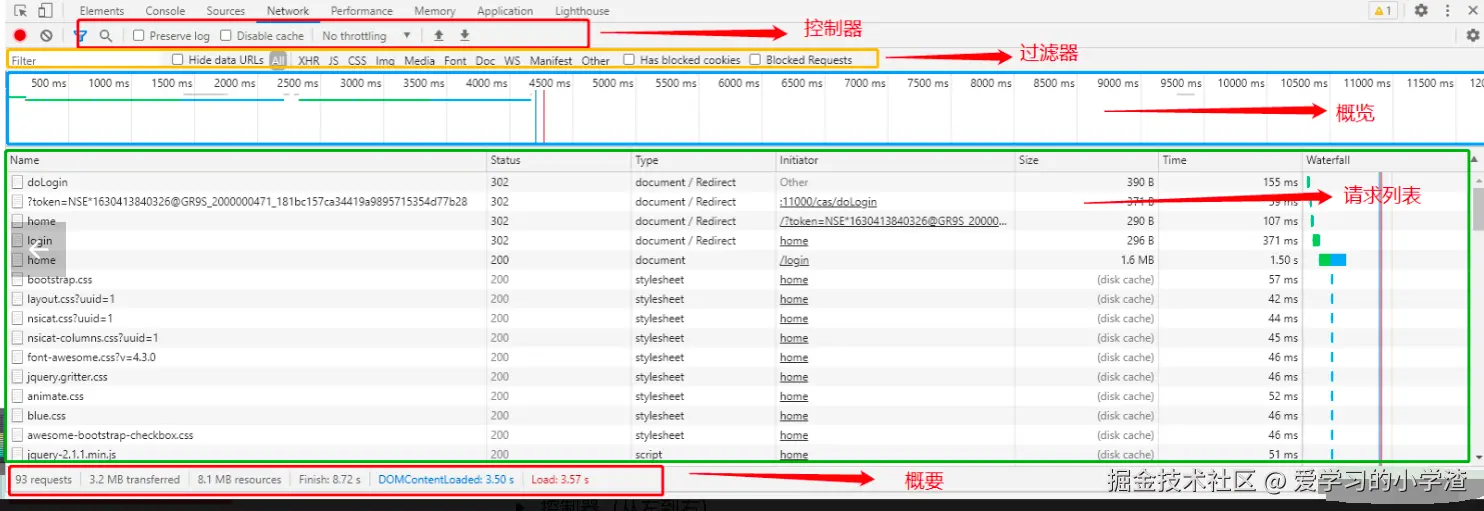

      整体布局，网络日志一行代表了一个资源，按时间顺序排列，默认显示的列包含：Http状态码 、资源类型、请求持续的时间、发起程序（请求原因）、瀑布图


      • 控制器（从左到右）

        • 默认打开devtools就会记录网络请求，如果需要停止记录点击红色的按钮，它变为灰色，表示 DevTools 不再记录请求。

        • “清除 ”按钮，清除“请求”表中的所有请求。

        • 蓝色图标用于过滤部分的折叠和展开。

        • Preserve log保留所有请求的日志。

        • Disabled Catch禁用缓存来模拟首次访问。

        • No throttling模拟没有数据连接的设备（脱机）,也可以限制页面加载速度,方便了解页面在网络链接速度较慢的设备上加载所需要的时间。

        • 如果需要查看网络在加载中的外观，可以选择单击“ 设置”按钮，然后选中“ Capture screenshots",点击对应的缩略图可以展示当时的网络活动。

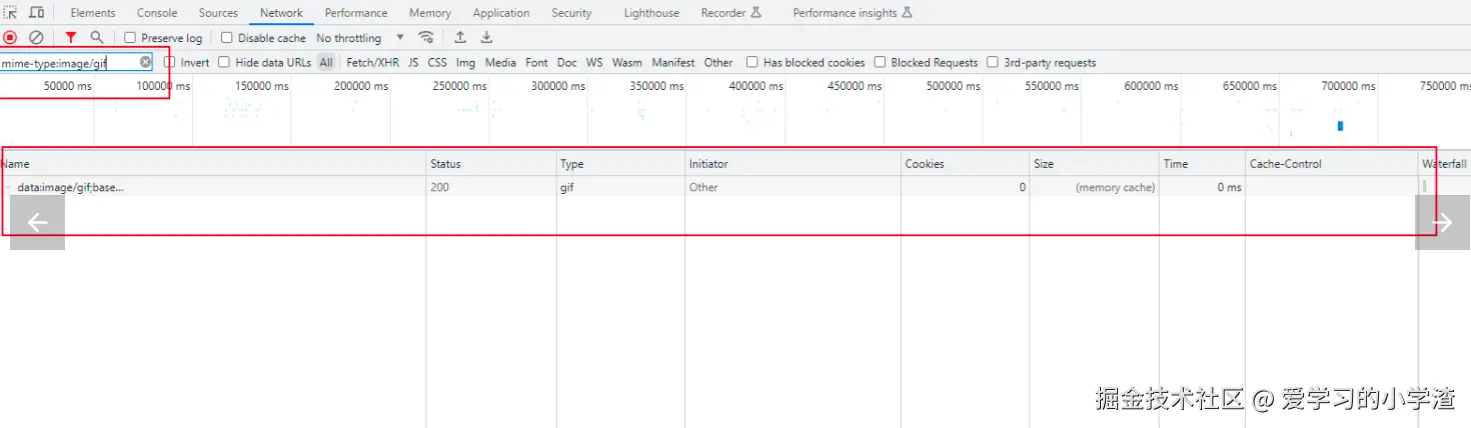

      • 过滤器（从左到右）

        • filter搜索框，根据不同条件进行过滤，（支持正则）常见的过滤条件如下：


          • 过滤状态码：status-code

          • 过滤资源的分类：resource-type

          • 过滤资源大小：large-than

          • 过滤请求的方法：method

          • 是否包含某个cookie：cookie-name

          • 是否包含某一个响应头：has-response-header

          • 过滤域名：domain

          • 过滤mime的类型：mime-type，如png、video等

          • 添加一个"-"会提示所有的过滤器

        • 其他筛选类型：Xhr、Js、Css、Img、Media、Font、Doc、WS、清单

      • 请求列表

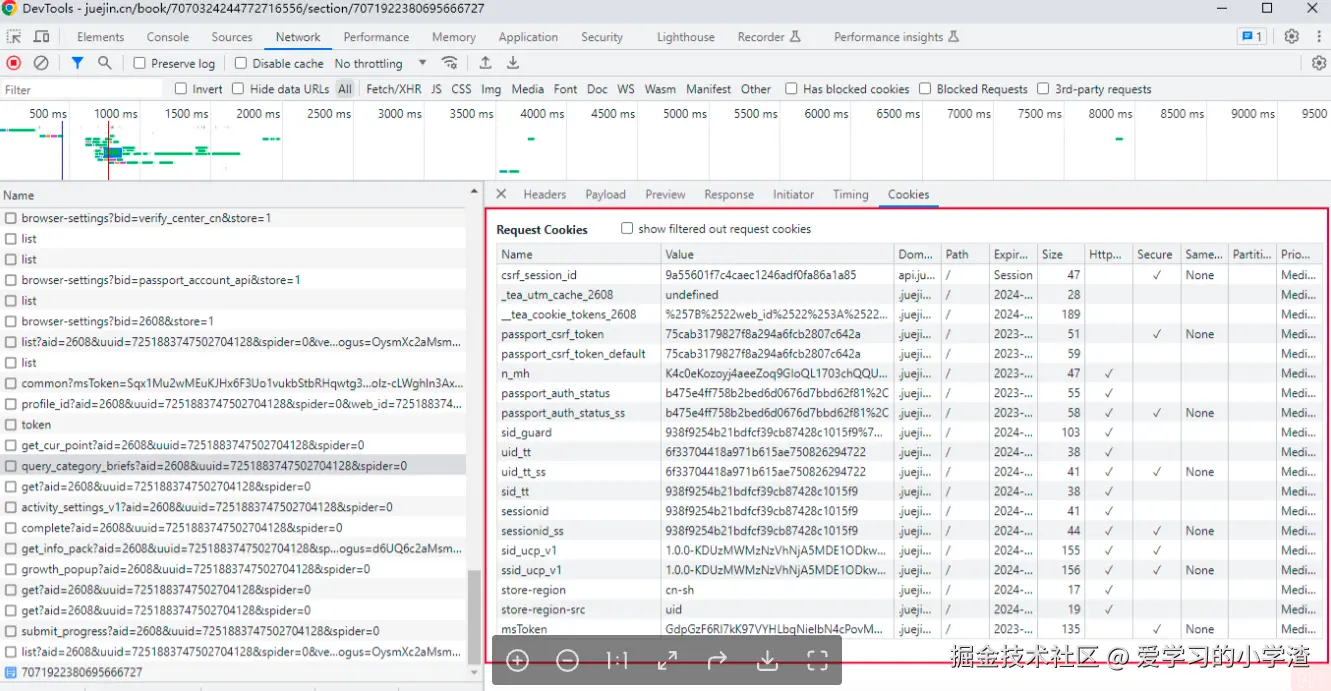

        • 列可配置，例如添加cookie列，添加之后可在详情中查看Cookie

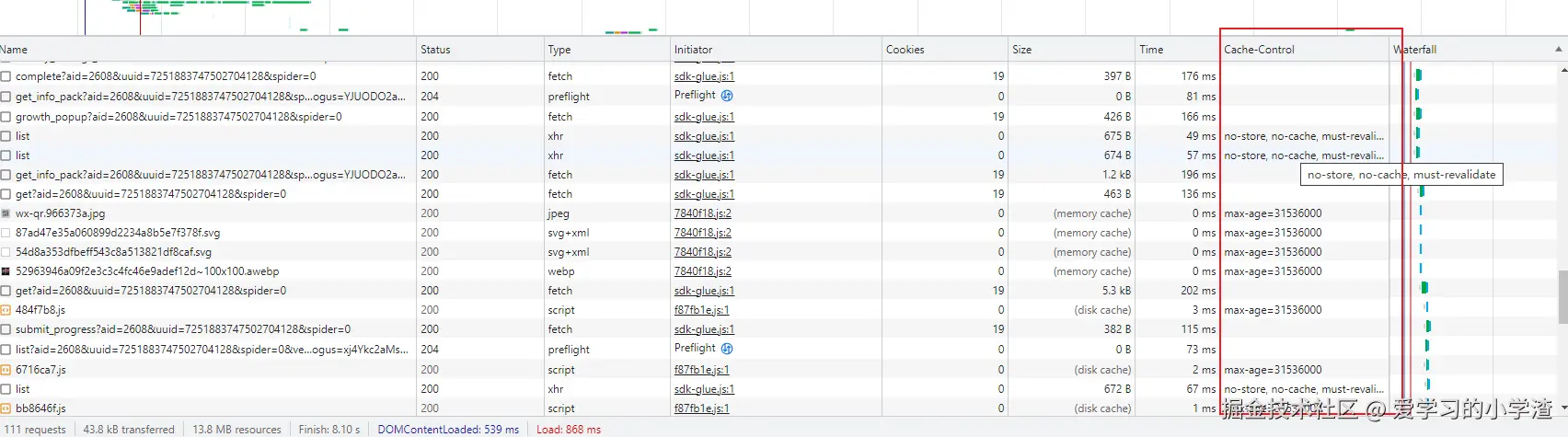

        • 配置列的时候，也可以选择Response Header 可以自定义展示相应的header，比如添加常用Cache-Contro,Etag,方便查看缓存策略。


        • Waterfall：默认展示请求的时间，悬停可查看详细内容。可对请求排序，可选项如下：

          • start Time：启动的第一个请求位于顶部
          • response Time： 开始下载的第一个请求位于顶部
          • End Time：完成的第一个请求放置在顶部。
          • Total Duration：将具有最短连接设置和请求或响应的请求置于顶部。
          • Latency：等待响应的最短时间的请求放置在顶部。

          对瀑布图及进行排序


        • 点击某条请求也查看资源详情：

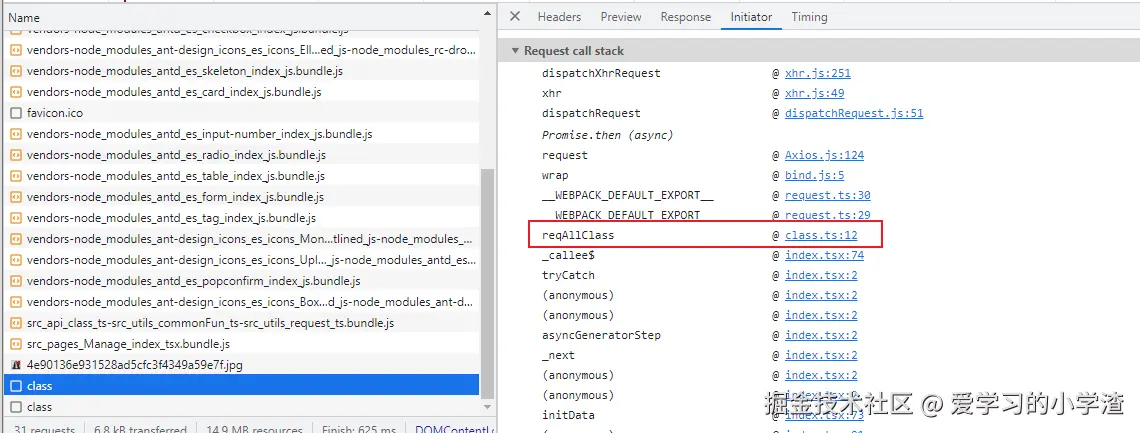

          具体查看信息包含： - headers - preview:显示基本的HTML，当 API 以 HTML 格式返回错误代码时，面板非常有用。 你可能会发现，读取呈现的 HTML 比读取 HTML 源代码更容易，或者在检查图像时更容易读取呈现的 HTML。 - response：显示HTML的源代码，底部的**{}**按钮可以充值文件内容格式，提高可读性。 - initiator：查看请求从哪里发出，可以打开initiator查看请求发送的调用栈，定位到对应的代码

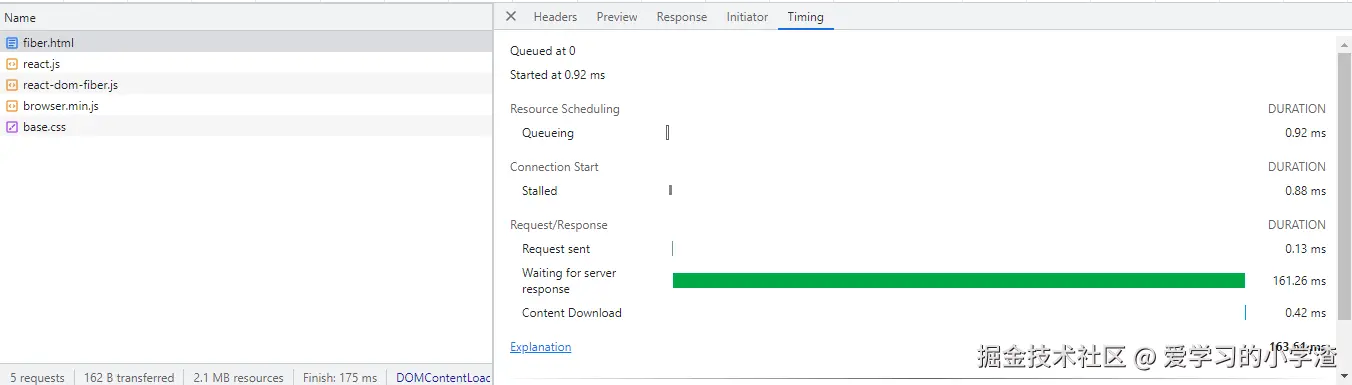

        • Timing:显示资源的网络活动细目


      • 补充

        1. 在重复访问的时候，浏览器会从缓存中拿到一些文件，从而保证加载速度。如果想要体验初次访问页面的加载情况，可以长按刷新按钮选择“清空缓存和硬刷新”。

        2. 当我们想重发请求，可以选择不刷新页面，点击reply XHR 即可

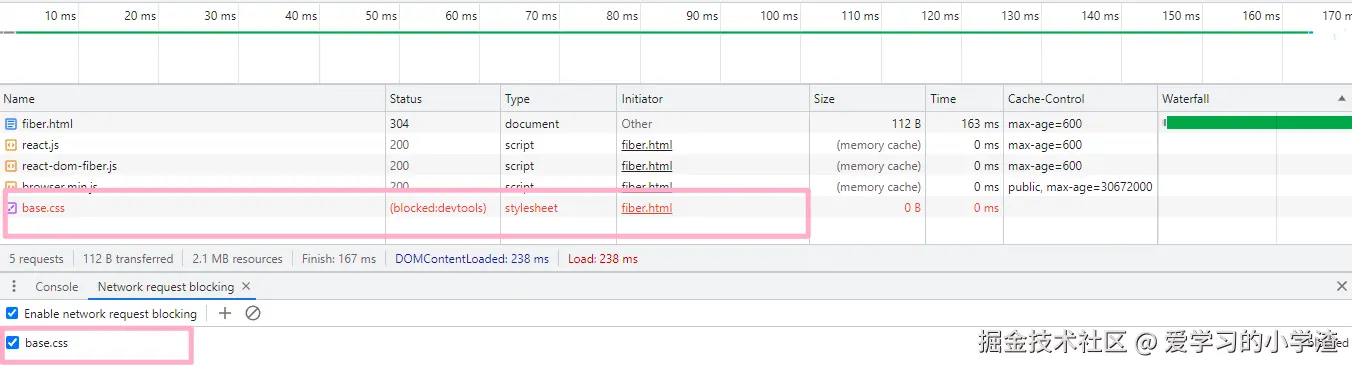

        3. Ctrl + Shift + P 打开命令菜单，键入block，选择网络请求阻止，添加需要被阻止的请求即可


  • Performance

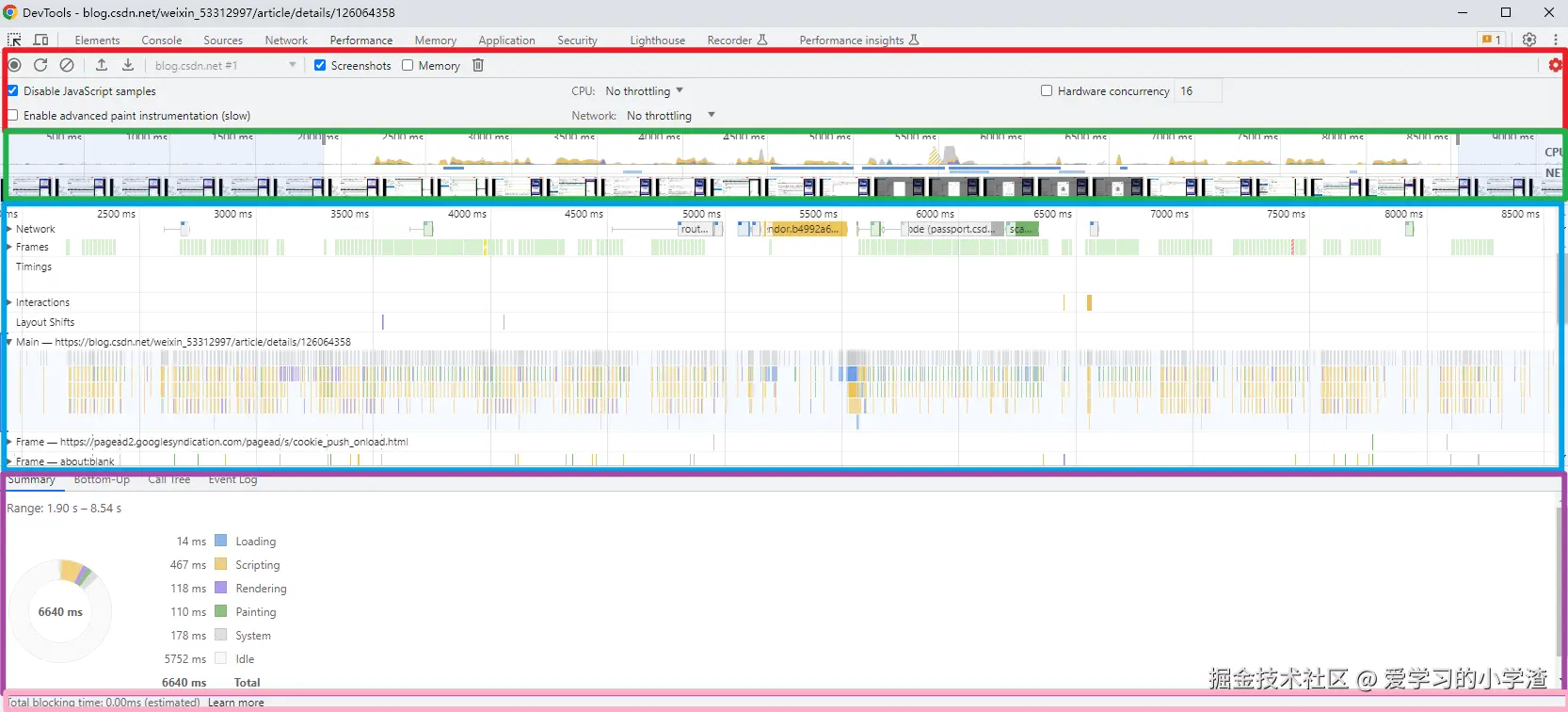

    Performance主要用于分析页面加载时、运行时的性能，找出性能瓶颈，其主要组成如下：


    • 控制面板（红色部分） ：主要是性能分析相关的配置

      Record：开始/停止记录，生成对应的分析结果

      Start profiling and load page: 重新加载页面并记录页面加载时的性能，页面加载完成后会自动停止记录。

      Clear: 清空所有录制的分析内容。

      Load profile：上传之前保存的分析报告。

      Save profile：将当前记录的分析内容以 JSON 文件形式保存。每次记录都会生成一个性能分析报告可供下载；也可截取记录中的某段内容生成分析报告进行保存。

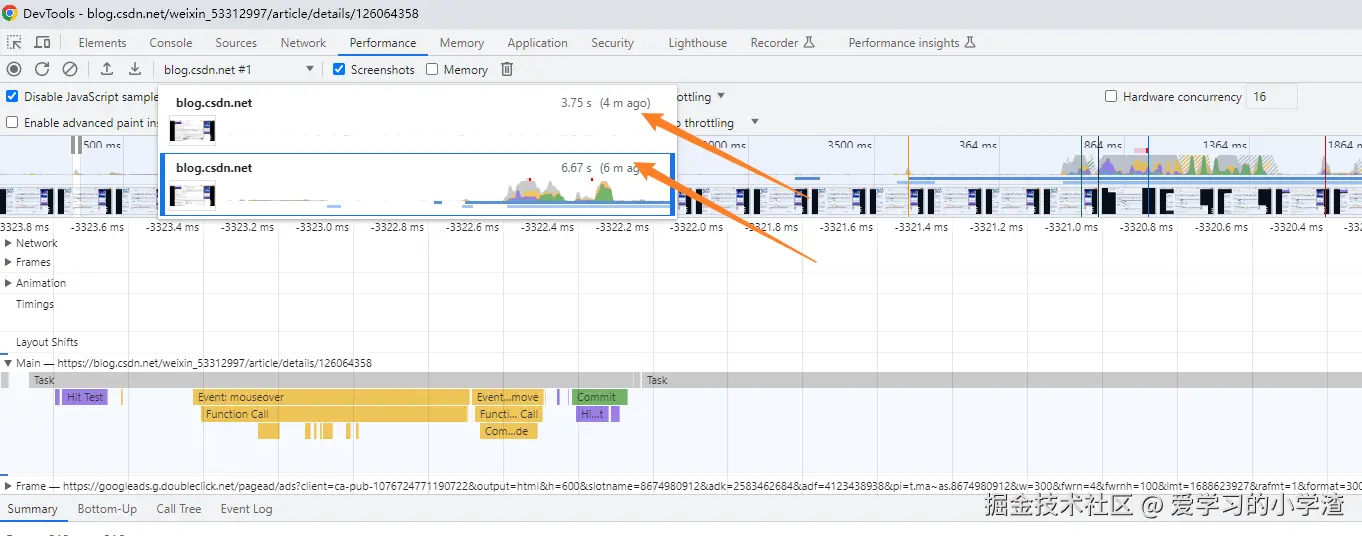

      Show recent timeline sessions: 选择最近的性能分析记录进行显示。


      Screenshots：是否启用屏幕截图 。 启用后将会在录制时捕获每一帧的屏幕截图。

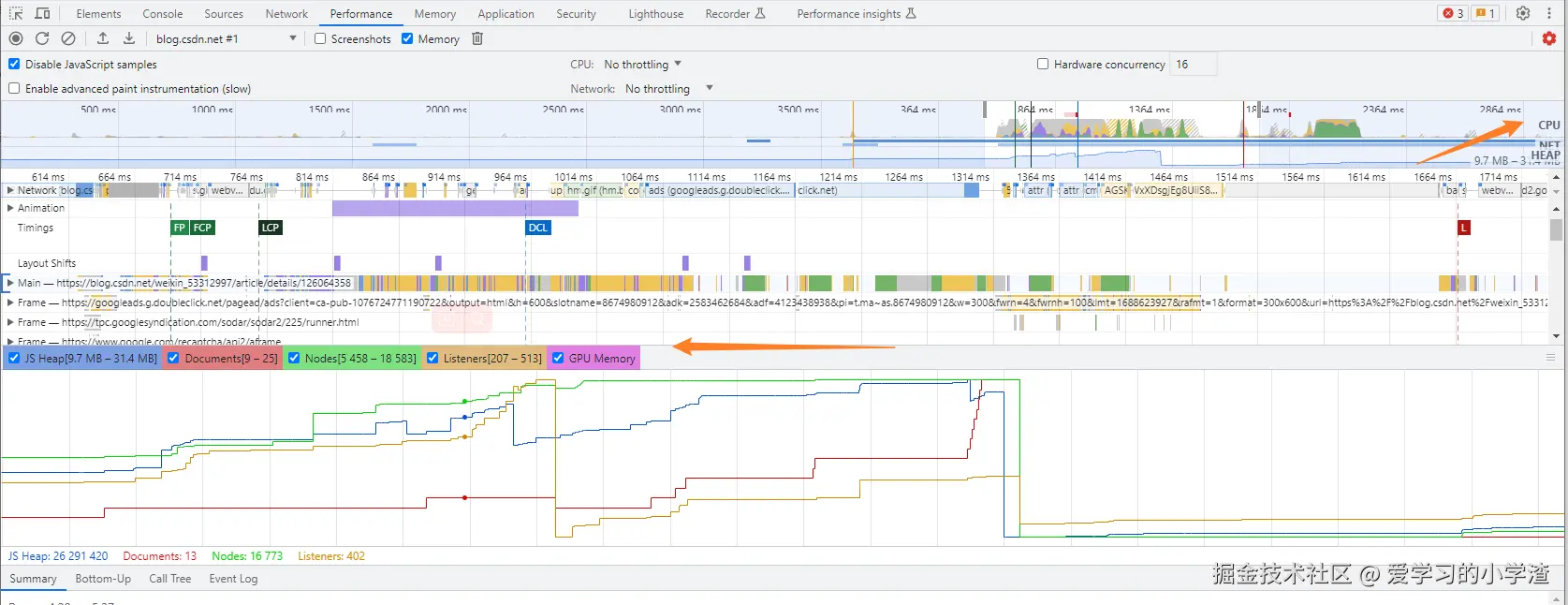

      Memory：是否显示内存指标。勾选后会展示一个内存线形图，并且 NET 图表下方会展示一个 HEAP 图。HEAP 图与内存图中 JS Heap 的信息相同，表示JS 堆内存，内存飙升可能意味着内存泄漏，内存不足又可能引发页面崩溃。浏览器在回收内存时还会暂停执行JS，从而使得页面因为 GC（垃圾回收）而出现卡顿或频繁暂停现象。而JS heap 选项右边分别是文档、DOM 节点、监听器和 GPU 内存的内存使用情况，这些内存使用变化可能与JS 执行存在相关性


      Collect rubbish: 点击其强制进行垃圾收集。

      Disable JavaScript samples: 是否隐藏调用堆栈。默认情况下，Main 中会详细记录 JavaScript 的调用堆栈

      Network: 设置网络状况。用于模拟弱网或离线网络状态。

      Enable advanced paint instrumentation(slow): 启用高级绘画工具。用于开启一些高级分析功能，比如图层信息、Paint 分析器等。

      CPU: 设置 CPU 能力。常用于模拟移动设备 CPU，由于移动设备的 CPU 能力远低于 PC，若设置 4x slowdown 则表示 DevTools 会限制当前 CPU 使其比现在慢 4 倍。

    • 概览面板（绿色部分） ：主要是图像化预览，默认的是完整的录制片段

      性能面板为FPS，CPU和NET图表数据的概览，在概览上向左或向右拖动鼠标、或点击某区域可选择其中一部分录制内容

      FPS：每秒帧数。通常情况下 FPS 越高越好，当 FPS >= 60 时页面刷新频率能与大多数浏览器的刷新频率（60Hz）相吻合。FPS 上方出现红色条时就意味着出现长时间帧，从而出现页面卡顿有损用户体验；而绿色条越高则表示 FPS 越高，用户体验越好。

      CPU ： CPU 资源使用情况，面积图如果充满色彩就表示该时间段 CPU 已达到极限。当看到 CPU 长时间处于最大状态时就是需要寻找减少 CPU 工作量方法的提示。

      不同颜色的面积图表示不同的消耗 CPU 资源的事件类型，并且面积图中的各种颜色与 Summary 中的颜色相对应：

      • 蓝色(Loading)：表示网络通信和 HTML 解析时间。
      • 黄色(Scripting)：表示 JavaScript 执行时间。
      • 紫色(Rendering)：表示样式计算和布局（重排）时间。
      • 绿色(Painting)：表示重绘时间。
      • 灰色(other)：表示其它事件花费的时间。
      • 白色(Idle)：表示空闲时间

      Net：Network 概览。深蓝色表示存在高优先级的资源请求的时间段，浅蓝色表示存在低优先级的资源请求的时间段。

      HEAP:JS heap 使用情况。与开启 Memory 后的 JS heap 线形图一致。

    • 视图面板（蓝色部分） ：展示概览面板中选择部分的其他指标

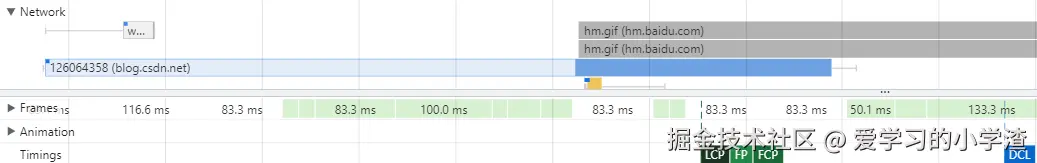

      • Network: 资源网络请求的瀑布流。

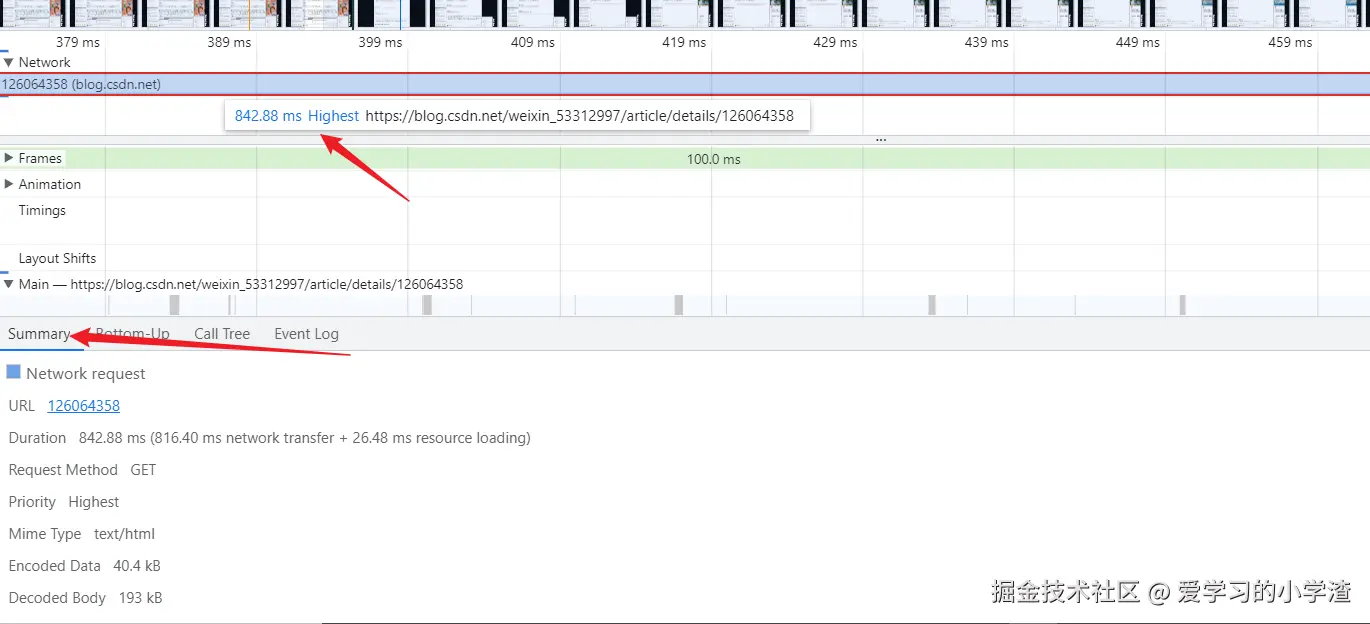

        • 不同的颜色用于区分不同的资源类型（HTML、JS、Image等），鼠标悬浮可查看资源请求总耗时和优先级（Highest、High、medium、Low、Lowest）。鼠标点击某个资源请求可以在 Summary 选项卡中查看更详细的信息。


        • 对于Network中的每一个资源，存在一左侧线段、浅色矩形、深色矩形、右侧线段。

          左侧线段：请求之前所有时间花费

          浅色矩形：从请求发出到浏览器接收到服务端响应的第一个字节花费的时间。

          深色矩形：内容下载耗时。

          右侧线段：等待主线程的时间花费。


      • Frames：查看每秒帧数：将鼠标悬停在其中一个绿色方块上会显示该帧的耗时和 FPS，如出现红色方块则表示出现掉帧

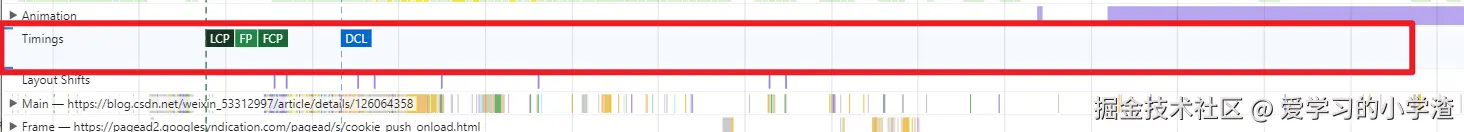

      • Timings: 记录页面加载期间的重要阶段事件及其触发时间点


        FP（First Paint）：页面第一个像素渲染到屏幕上所用的时间。

        FCP（First Contentful Paint）：开始绘制内容的时间，内容包括任何文字、图片、非空白的 canvas 或 SVG 等。

        LCP（Largest Contentful Paint）：页面可视区内尺寸最大的元素完成渲染的时间。

        DCL（DOMContentLoaded）: 表示 HTML 已完全加载和解析，此时样式、图像、iframe 等可能尚未加载。

        L（Onload）：页面所有资源加载完成后触发的事件。Raster

      • GPU：鼠标悬浮可查看任务具体耗时

      • Main：主线程活动

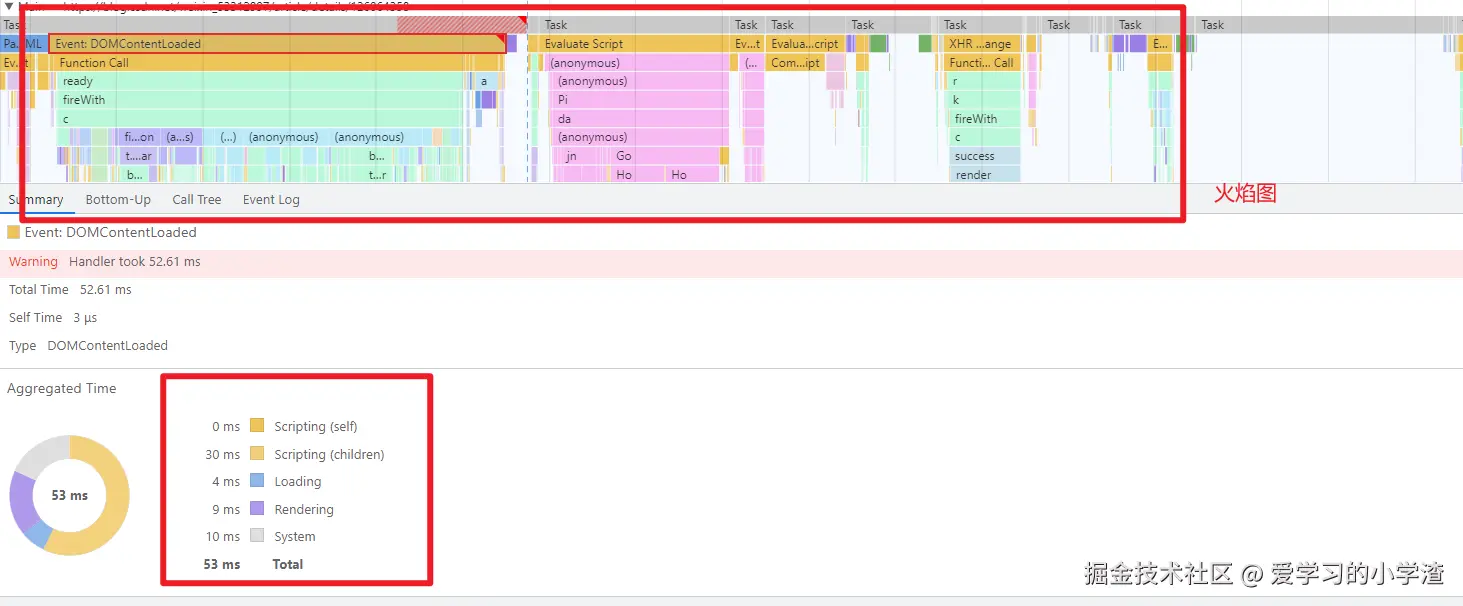

        • 通过倒置的火焰图展示主线程上发生的活动。火焰图中顶部的事件会导致其下方的事件，火焰图顶层宽度越大就表示该活动可能存在性能问题。

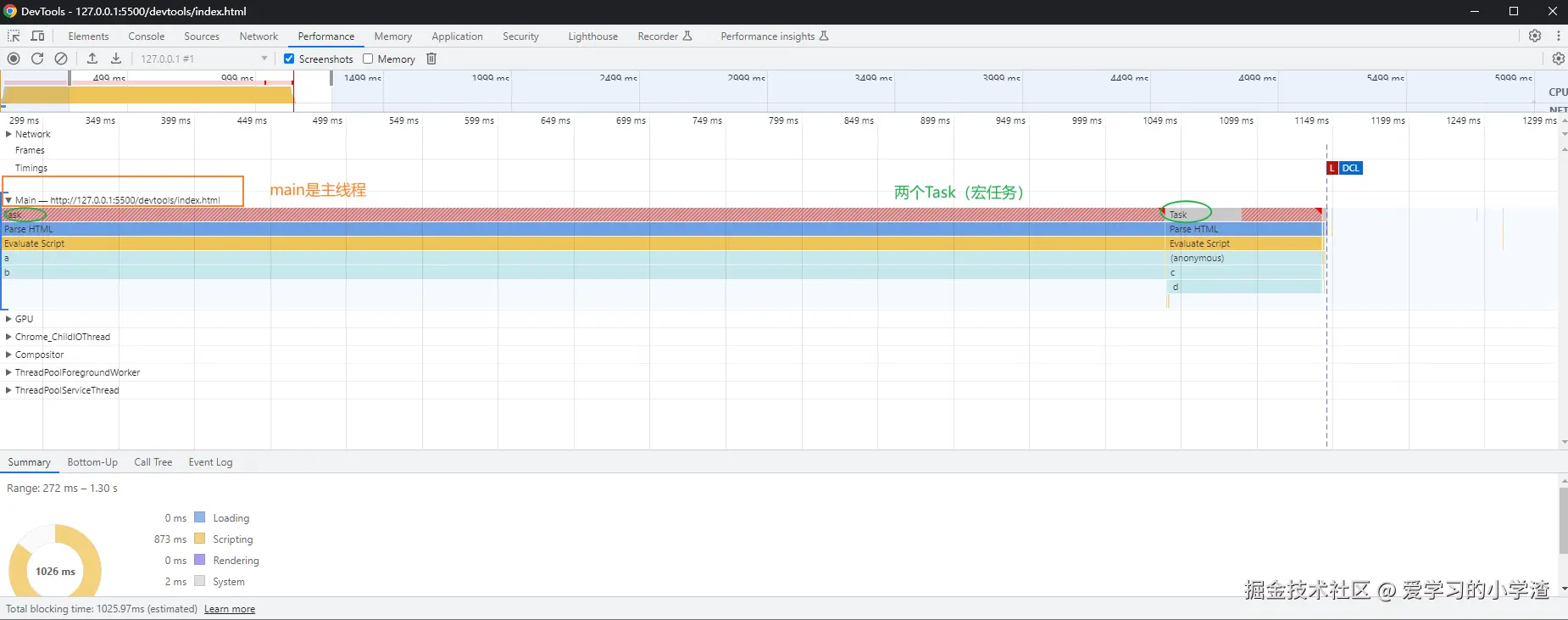

        • main主线程负责执行Javascript, 解析HTML/CSS, 完成绘制。
          可以看到主线程调用栈和耗时情况，每个长条都是一个事件，悬浮可以看到耗时和事件名

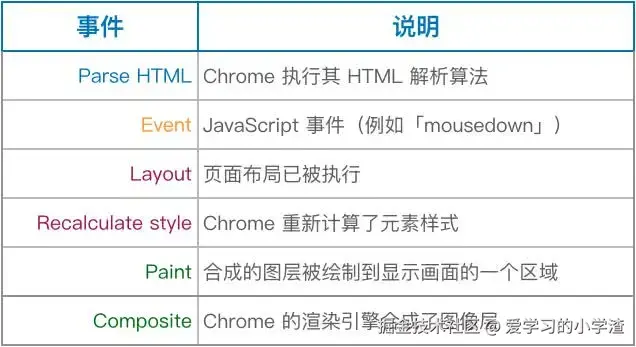

          • x轴指时间 ，y轴指调用栈 ，颜色代表各个事件类型，以下列出一些常见的事件


        • 根活动是指那些导致浏览器做一些工作的活动，根活动位于在火焰图中顶部，Task的下方，也会出现在 Call tree、Event log 选项卡 Activity 列的首行

        • long task 会被标红。**因为渲染和 JS 执行都在主线程，在一个 Event Loop 中，会相互阻塞，如果 JS 有长时间执行的 Task，就会阻塞渲染，导致页面卡顿。所以，性能分析主要的目的是找到 long task，之后消除它。**通过将计算量拆分到worker上，利用多核CPU来解决主线程long task的问题。

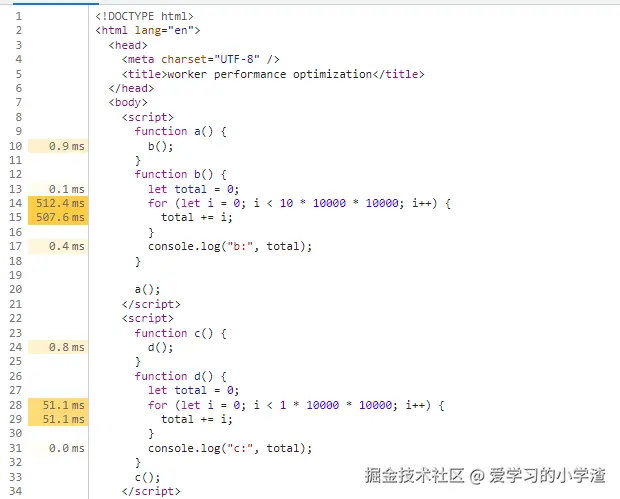

          点击任务可以查看详情，左侧为花费时间，右侧为对应源码位置，点击源码可查看详细的代码花费时间


    • 详细面板（紫色区域） ：展示视图面板中选择的内容详情

      • 摘要，展示点选活动或某时间段所有活动的各阶段时间耗时。

        Loading：网络请求与解析。

        Scripting: JS 执行时间。

        Rendering: 重排，主要包含样式计算、更新布局树、布局、分层等。

        Painting：重绘。更新分层、光栅化分层、合成等。

        System: 系统占用时间

        Idle: 空闲时间。

        Total: 总计


      • Bottom-up，自下而上，通常用于查看选择的时间段中直接花费时间最多的活动。

        可以看到各个事件消耗时间排序

        (1)self-time 指除去子事件这个事件本身消耗的时间

        (2)total-time 这个事件从开始到结束消耗的时间（包含子事件）

      • Call tree，调用树，通常用于查看选择的时间段中导致最多耗时的根活动。

      • Event-log，事件日志，用于按照活动的发生顺序查看活动。

        (1) 多了个start time，指事件在多少毫秒开始触发的

        (2) 右边为事件描述信息

  • Console


    • console API

      • console.assert(expression,object) : 在某个特定的环境以及场景下，想打印具体的日志，但不影响程序的继续执行

        let testValue = 10086
console.assert(testValue === 10087,'测试testValue的值') //  Assertion failed: 测试testValue的值
console.log('代码继续执行') // 代码继续执行

      • console.clear() : 清空控制台

      • console.count() : 统计函数执行次数


  console.count();   // default: 1
  console.count('a');//a: 1
  console.count();   // default: 2
  console.count('b');// b: 1

  function foo(param = '') {
    param ? console.count(param) : console.count()
  }
  foo()    //default: 1
  foo()    //default: 2
  foo()    //default: 3
  foo('A') //A: 1
  foo('A') //A: 2
  foo('B') //B: 1
  ```

      • console.countReset() : 重置console.count（）方法 console.count(); console.countReset(); console.count();//输出 default: 1

      • console.dir():打印DOM对象节点，打印字符串的时候和console.log()没有太大区别，但是在打印dom对象上，console.log()打印的是纯标签格式，而console.dir()则是打印输出DOM树的对象格式。

        console.log(document)
/*  #document<!DOCTYPE html>
    <html lang=​"zh" class=​"wide doc_md doc_v2" style=​"font-size:​ 190.3px;​">
    ​<head>​…​</head>
    ​<body class=​"J_body" style=​"font-size:​ 12px;​">​…
    ​</body>
    ​</html>​
  */
console.dir(document)
/*
  #document
  location: Location {ancestorOrigins: DOMStringList, href: 'https://jelly.jd.com/article/5f3cdb5a0304350151885901', origin: 'https://jelly.jd.com', protocol: 'https:', host: 'jelly.jd.com', …}
  URL: "https://jelly.jd.com/article/5f3cdb5a0304350151885901"
  activeElement: div#J_Article
  adoptedStyleSheets: Proxy(Array) {}
  alinkColor: ""
  all: HTMLAllCollection(819) [html.wide.doc_md.doc_v2, head, meta, meta, meta, meta, meta, script, script, script, link, title, link, link, script, script, script, link, script, link, script, link, script, link, script, link, script, body.J_body, div#J_container, div.body.article, div.HeaderSuctionTop.nav_fix, div.nav_fix_block, div.nav_fix_container, div.container, div.Header.w, a, div.Logo, div.Logo_img, div.Header_nav, div.Header_blackline, ul, li, a.font_14_fixed, div.Header_nav_li_line, li, a.font_14_fixed, li, a.font_14_fixed, div.Header_nav_li_line, li, a.isSvg, svg, title, g#首页, g#首页(常规)_1280, g#菜单, path#形状, li, a.isSvg, svg, title, g#首页, g#首页(常规)_1280, g#菜单, path#形状结合, div.HeaderFunc.Header_func, div.HeaderSearch.Header_func_item, div.at-input.at-input-group.at-input--append.search_btn, input.at-input__original, div.at-input-group__append.at-input-group--button, i.search_btn_x.icon.icon-x, div.Header_func_item, button.ant-btn.login_btn.ant-btn-primary, span, div#J_Article, div.textDetail_wrap, div.textDetail, div.textDetail_content, div.artTitle, div.artSubTitle, div.artSubTitle_date, span.artSubTitle_date_num, div.artSubTitle_focus, i.artSubTitle_focus_icon, div.coverText, div.artCont, div.jelly-markdown.article-common-body.braft-output-content, h3#前言, p, p, h3#console花式玩法, p, div.lazyimg.jelly-image.lazyimg_loaded, img, blockquote, p, h4#一-console对象专栏, p, p, div.lazyimg.jelly-image.lazyimg_loaded, …]
  anchors: HTMLCollection []
  applets: HTMLCollection []
  baseURI: "https://jelly.jd.com/article/5f3cdb5a0304350151885901"
  bgColor: ""
  body: body.J_body
  characterSet: "UTF-8"
  charset: "UTF-8"
  ...
  */

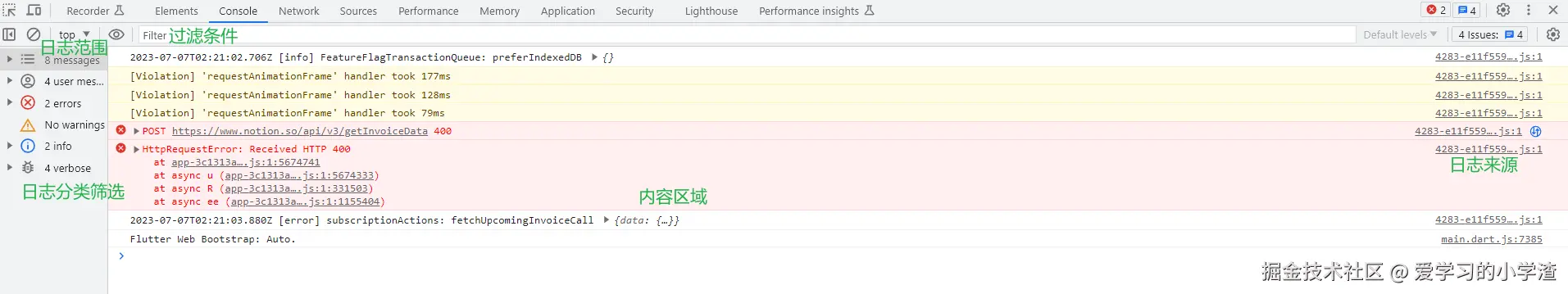

      • console.log(),info(),warn(),error()：照严重的级别排序分别为：Verbose（详细）,Info（信息），Warnings（警告）,Error（错误）。可以通过下拉框的选择搭配Filter的功能来对控制台打印的信息进行筛选。

      • console.group(),groupEnd()：分组输出信息

      • console.groupCollapsed：与console.group方法很类似，但是在打印的时候显示的时候是收起的，需要手动将其展开

      • console.table() ： 它可以将复合类型的数据，也就是数组对象的类型转换为表格的形式

      • console.time(),timeLog(),timeEnd()：测试执行时间或者执行效率，time()方法可以启动一个新计时器，并且对测量某个事项花费的时间非常有用。如果想要停止计时器，可以调用timeEnd()并向其传递到初始值设定项的相同字符串。控制台会在timeEnd()方法触发时记录标签和经过的时间。

        console.time("test loop");
for (var i = 0; i < 1000; i++) {
  // 开始循环执行
}
console.timeEnd("test loop"); // test loop: 0.048828125 ms

      • console.trace(): 追踪代码的调用栈

        function addSum(a,b){
  console.trace();
  return a+b;
}
var x = addSum3(1,1);
function addSum3(a,b){return addSum2(a,b);}
function addSum2(a,b){return addSum1(a,b);}
function addSum1(a,b){return addSum(a,b);}
/*
console.trace
addSum @ VM868:2
addSum1 @ VM868:8
addSum2 @ VM868:7
addSum3 @ VM868:6
(anonymous)
*/

      • console.profile(): 性能分析

        function doTask(){
    doTaskA(1000);
    doTaskB(1000000000);
    doTaskC(1000,10000);
}
function doTaskA(count){
    for(var i=0;i<count;i++){}
}

function doTaskB(count){
    for(var i=0;i<count;i++){}
}

function doTaskC(countX,countY){
    for(var i=0;i<countX;i++){
        for(var j=0;j<countY;j++){}
    }
}
console.profile();
doTask();
console.profileEnd();

  • 内置指令

    类似于jquery的用法，可以在console面板里直接选择DOM元素，触发事件，监视事件以及添加和删除元素等等。

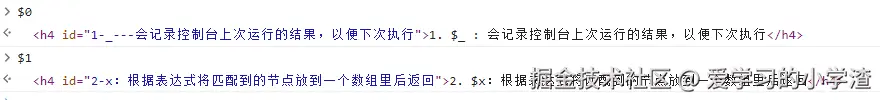

    • $_ : 会记录控制台上次运行的结果，以便下次执行

      1+2   // 3
$_ - 3  // 0

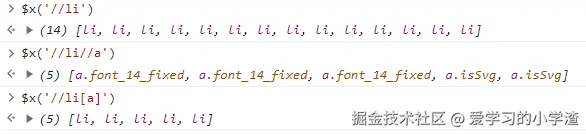

    • $x：根据表达式将匹配到的节点放到一个数组里后返回

      ![image.png](https://p6-xtjj-sign.byteimg.com/tos-cn-i-73owjymdk6/3edaf89a457b45b5ad72d3deb3f319cb~tplv-73owjymdk6-jj-mark-v1:0:0:0:0:5o6Y6YeR5oqA5pyv56S-5Yy6IEAg54ix5a2m5Lmg55qE5bCP5a2m5rij:q75.awebp?rk3s=f64ab15b&x-expires=1752134282&x-signature=6fspdnP4%2BL2IckWrua56pY5HIhg%3D)

    • 0,0,1,2,2,3,4,4,5：代表最近选中过的5个DOM节点


    • $('xxx')：返回的是满足所有条件的一个集合，类似于document.querySelectorAll() 的封装


不同浏览器的对比

----------- | ---------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------------------------------------------------------------------------------- | ------------------------------------------------------------------------------------------------- | | | 谷歌 | 火狐 | Safari | | Element | 盒模型和计算样式放在一起；SHIFT + 单击颜色属性旁边的任何彩色点）可展示用于该颜色的颜色表示形式：name、hex；具备事件监听工具可以直接移除； | 盒模型从计算样式中移到布局中；SHIFT + 单击颜色属性旁边的任何彩色点，它会在不同颜色表示方法之间切换；具备其他浏览器不具备的字体和动画工具 | 计算结果中包含盒模型和特性等；SHIFT + 单击颜色属性旁边的任何彩色点，它会在不同颜色表示方法之间切换；具备其他浏览器不具备的字体和层的分析工具；元素层级结构展示在上方，包含标尺等一些小工具 | | Console | 谷歌浏览器的控制台支持远程调试功能，可以通过Chrome DevTools协议远程连接到其他设备或浏览器实例进行调试。 | 火狐浏览器的控制台也支持远程调试，可以通过Firefox Remote Debugging协议进行远程连接；Firefox的Console似乎是这三个开发工具中最专业的，因为它还分别显示了其他类型的问题：网络，CSS，安全错误和日志消息 ，并允许您通过Console界面与它们进行交互，而不仅仅是JavaScript错误。 | | | Source | 包含作用域和调用堆栈信息 | 不包含作用域和调用堆栈信息； | 只包含断点、类型和路径三大部分。对于断点的划分也比较少 | | Network | 资源详细信息默认没有安全性（连接，证书）；筛选条件较多； | 资源详细信息默认包含安全性（连接，证书）；预览和响应放在一起；无瀑布 | 主要包含过滤、自制保留和导入导出、以及详细的资源请求信息，相对来说比较简约 | | performance | 谷歌浏览器的性能分析工具界面布局较为复杂，由多个选项卡组成，如“Summary”、“Frames”、“Bottom-Up”、“Call Tree”等，每个选项卡提供了不同的视图和详细信息； | 火狐浏览器的性能分析工具界面相对简洁，主要分为“Waterfall”、“Call Tree”和“Flame Chart”等视图； | 时间线，主要分为网络请求、布局和渲染、JavascriptS与事件、CPU使用情况4个部分。同时对每一帧的数据进行详细记录。 | | Memory | 除了堆快照还可以选择时间轴分配插桩等其他方式 | 视图丰富，有树状图、聚合和关联性 | 无 | | Application | 本地存储、会话存储、indexDB、cookie、缓存、webSQL、共享存储空间等 | 本地存储、会话存储、indexDB、cookie、缓存 | 只有本地存储、会话存储和cookie |

1、Chrome DevTools在“个人档案”选项卡下也有一个不错的内存分析器，而Firefox Developer默认情况下不提供此功能，但是可以根据需要下载和安装此类插件。 Chrome DevTools的内存探查器相当先进，例如，它允许**随时间记录JavaScript对象分配，**从而可以帮助您隔离内存泄漏

2、 Chrome浏览器的仿真屏幕具有插入仿真视图的准确网格，不仅可以从浏览器配置文件和用户代理中进行选择，还可以从许多设备中进行选择，例如不同版本的iPhone或Samsung Galaxy等。

3、 Chrome DevTools的仿真器还具有方便的“ 缩放”选项 ，可以在3G，4G，DSL，WiFi等不同网络上测试站点。
