Flink RPC

Flink1.12采用的是Akka，1.19换成了pekko，其实都差不多

具体不了解akka和actor的,请看Akka和Actor

一.初识RPC

1.RPC是啥

RPC是更广范的概念，是统称

而Akka和Netty是RPC中具体某一种的实现

组件之间的通信：Akka
上下游算子之间的通信：Netty

2.Flink中的RPC

(1) Flink中的Akka

Flink 通过 Akka 进行的分布式通信的实现，在 0.9 版中采用。使用 Akka，所有远程过程调用现在都实现为异步消息。这主要影响组件 JobManager，TaskManager 和 JobClient。将来，甚至有可能将更多的组件转换为参与者，从而允许它们发送和处理异步消息。

RPC 框架是 Flink 任务运行的基础，Flink 整个 RPC 框架基于 Akka 实现，并对 Akka 中的 ActorSystem、Actor 进行了封装和使用，Flink 整个通信框架的组件主要由 RpcEndpoint、RpcService、RpcServer、AkkaInvocationHandler、AkkaRpcActor 等构成。

1. RpcEndpoint 定义了一个 Actor 的路径；

2. RpcService 提供了启动 RpcServer 、执行代码体等方法；

3. RpcServer/AkkaInvocationHandler 提供了与 Actor 通信的接口；AkkaRpcActor 为 Flink 封装的 Actor。

下面分析 Flink 底层 RPC 通信框架的实现和相关流程。

(2) Flink中的Actor

Actor 是一个包含状态和行为的容器。actor 线程顺序处理收到的消息。这样就让用户摆脱锁和线程管理的管理，因为一次只有一个线程对一个 actor 有效。但是，必须确保只有这个 actor 线程可以处理其内部状态。Actor 的行为由 receive 函数定义，该函数包含收到的消息的处理逻辑。

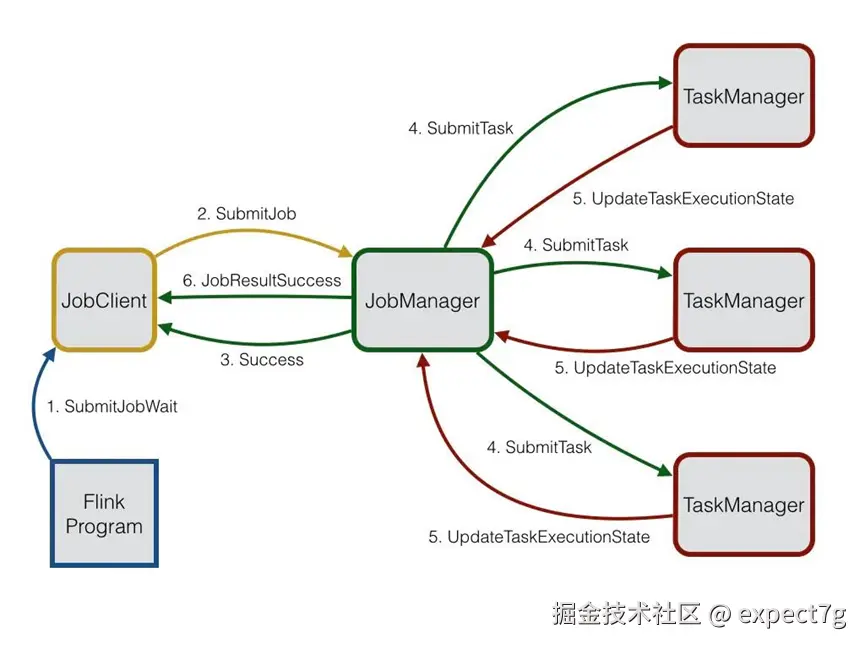

Flink 系统由 3 个分布式组件构成：JobClient，JobManager 和 TaskManager。JobClient 从用户处得到 Flink Job，并提交给 JobManager。JobManager 策划这个 job 的执行。首先，它分配所需的资源，主要就是 TaskManagers 上要执行的 slot。

在资源分配之后，JobManager 部署单独的任务到响应的 TaskManager 上。一旦收到一个任务，TaskManager 产生一个线程用来执行这个任务。状态的改变，比如开始计算或者完成计算，将被发送回 JobManager。基于这些状态的更新，JobManager 将引导这个 job 的执行直到完成。一旦一个 job 被执行完，其结果将会被发送回 JobClient。Job 的执行图如下所示：

(3) 异步和同步消息通信

在任何地方，Flink 尝试使用异步消息和通过 Futures（用来获取异步的响应）来处理响应。Futures 和很少的几个阻塞调用有一个超时时间，以防操作失败。这是为了防止死锁，当消息丢失或者分布式组件 crash。但是，如果在一个大集群或者慢网络的情况下，超时可能会使得情况更糟。因此，操作的超时时间可以通过“akka.timeout.timeout”来配置。

在两个 actor 可以通信之前，需要获取一个 ActorRef。这个操作的查找同样需要一个超时。为了使得系统尽可能快速的失败，如果一个 actor 还没开始，超时时间需要被设置的比较小。为了以防经历查询超时，可以通过“akka.lookup.timeout”配置增加查询时间。

Akka 的另一个特点是限制发送的最大消息大小。原因是它保留了同样数据大小的序列化 buffer 和不想浪费空间。如果你曾经遇到过传输失败，因为消息超过了最大大小，你可以增加akka.framesize配置来增加大小。

二.Flink RPC怎么实现的？

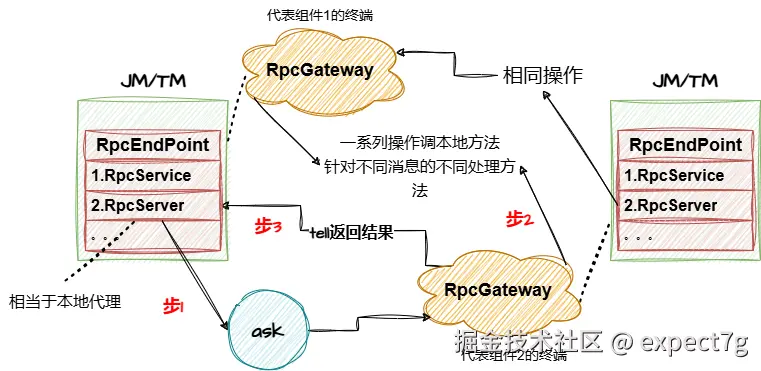

1.流程及基本概念

组件	作用
RpcGateway接口	获取对端的远程连接代理的，两个端的RpcEndpoint不能直接通信，要通过远端代理才可以，通过RpcService.connect()向对端的RpcEndpoint发送连接，并返回对端的远端代理，每个RPC的组件必须实现RpcGateway方法
RpcEndpoint类	组件的终端，属于消息通信实体，TM有一个，JM也有一个，他俩的RpcEndpoint之间开始通信
RpcService接口	操作RpcEndpoint的直接对象，比如我要连接远端RpcEndpoint、连接内部Rpc等操作
RpcServer接口	由RpcService调用，相当于RpcEndpoint内部自己的代理，发送消息的，具体实现类如AkkaInvocationHandler
RpcActor接口	根据消息的类型，进行处理消息，返回响应，具体实现类如:AkkaRpcActor

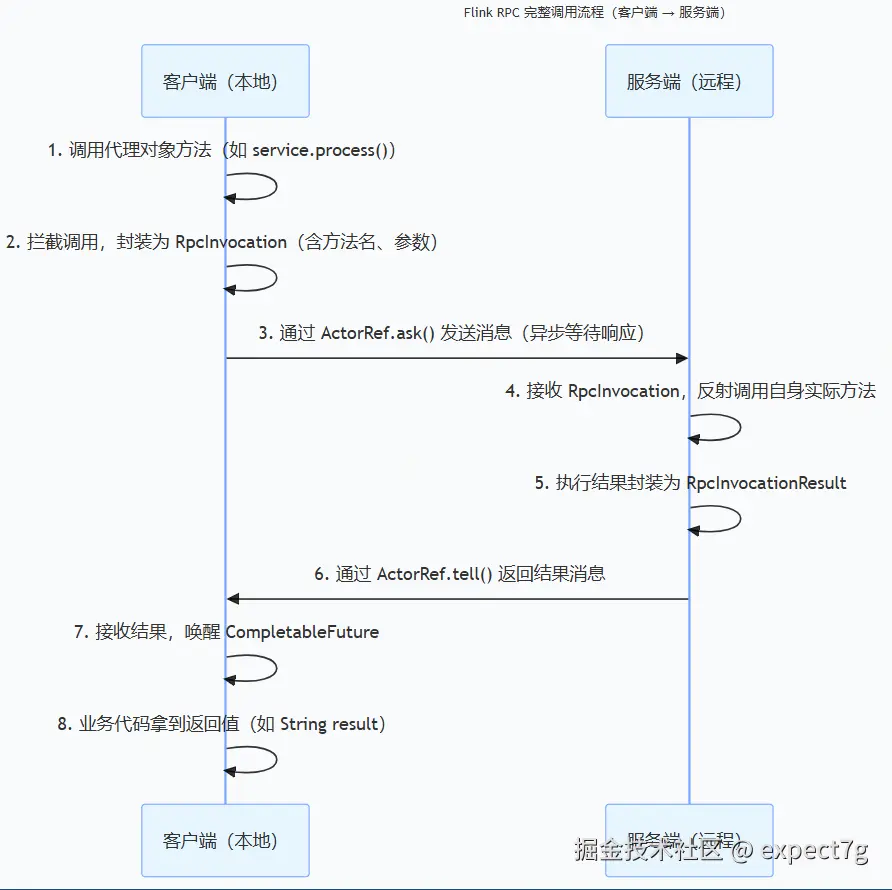

客户端              代理对象                       Actor              服务端
myService ──> InvocationHandler ──> RpcInvocation ─────> 反射执行 ──> endpoint
                   （发送消息）                 （处理消息）
                                                         │
                                                         ↓
                                                Success/FailureRpcResponse ──> 客户端接收结果

2.RpcGateway

RpcGateway是最基础的远端代理接口，Flink所有组件必须全部实现该接口

若想与远端 Actor 通信，则必须提供地址（ip 和 port），如在 Flink-on-Yarn 模式下， JobMaster 会先启动 ActorSystem，此时 TaskExecutor 的 Container 还未分配，后面与 TaskExecutor 通信时，必须让其提供对应地址。

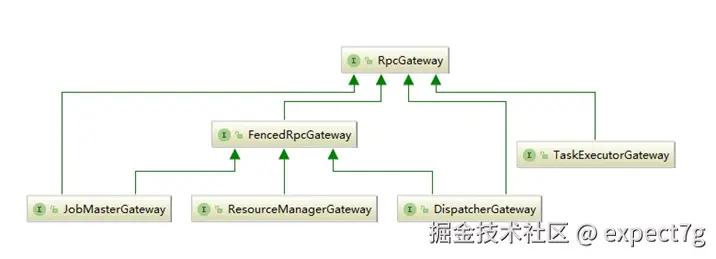

从类继承图可以看到基本上所有组件都实现了 RpcGateway 接口，其代码如下：

public interface RpcGateway {
  String getAddress();
  String getHostname();
}

3.RpcEndpoint

RpcEndpoint 是通信终端，提供 RPC 服务组件的生命周期管理(start、stop)。每个 RpcEndpoint对应了一个路径（endpointId和actorSystem共同确定），每个路径对应一个Actor，其实现了 RpcGateway 接口，其构造函数如下：

// RpcService 和 RpcServer 是 RpcEndPoint 的成员变量。
protected RpcEndpoint(final RpcService rpcService, final String endpointId) {
    // 保存 rpcService 和 endpointId
    this.rpcService = checkNotNull(rpcService, "rpcService");
    this.endpointId = checkNotNull(endpointId, "endpointId");
    // 调用 RpcService的startServer方法，启动RpcServer
    this.rpcServer = rpcService.startServer(this);
    // 主线程执行器，所有调用在主线程中串行执行
    this.mainThreadExecutor = new MainThreadExecutor(rpcServer,this::validateRunsInMainThread);
}

构造的时候调用rpcService.startServer()启动RpcServer，进入可以接收处理请求的状态，最后将 RpcServer 绑定到主线程上真正执行起来。

在 RpcEndpoint 中还定义了一些方法如 runAsync(Runnable)、callAsync(Callable, Time)方法来执行 Rpc 调用，值得注意的是在 Flink 的设计中，对于同一个 Endpoint，所有的调用都运行在主线程，因此不会有并发问题，当启动 RpcEndpoint/进行 Rpc 调用时，其会委托RcpServer 进行处理。

4.RpcService

Rpc 服务的接口，其主要作用如下：

⚫   根据提供的 RpcEndpoint 来启动和停止 RpcServer（Actor）；

⚫   根据提供的地址连接到(对方的)RpcServer，并返回一个 RpcGateway；

⚫   延迟/立刻调度 Runnable、Callable；

在 Flink1.12中实现类为 AkkaRpcService，是 Akka 的一个ActorSystem 的封装，基本可以理解成 ActorSystem 的一个适配器。在 ClusterEntrypoint（JobMaster）和 TaskManagerRunner （TaskExecutor）启动的过程中初始化并启动。

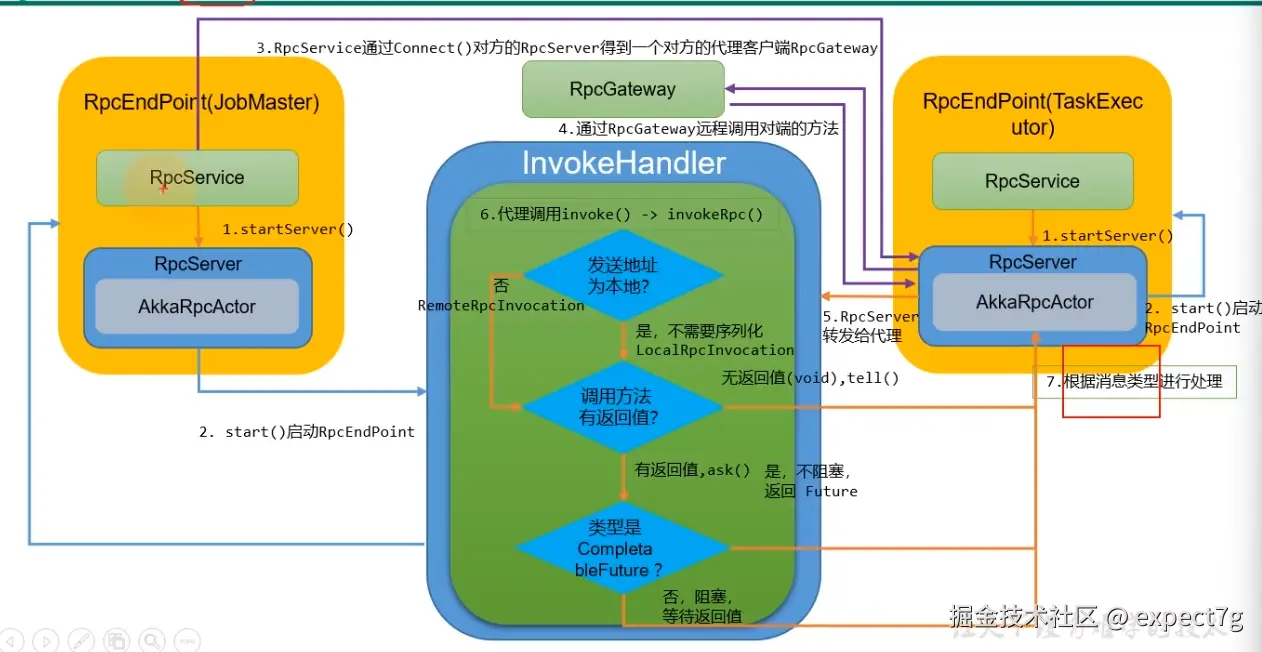

AkkaRpcService中封装了ActorSystem，并保存了ActorRef到RpcEndpoint的映射关系。 RpcService 也提供了获取地址和端口的方法。

在构造 RpcEndpoint 时会启动指定RpcEndpoint上的RpcServer，其会根据 RpcEndpoint 类型（FencedRpcEndpoint 或其他）来创建不同的 AkkaRpcActor（FencedAkkaRpcActor 或 AkkaRpcActor），并将RpcEndpoint和AkkaRpcActor对应干系的ActorRef保存起来，AkkaRpcActor是底层 Akka 调用的实际接收者，

而FlinkRPC中，使用一个RpcInvocation封装类去表示RpcActor，以 Akka 消息的形式发送。最终使用动态代理将所有的消息转发到 InvocationHandler

(1) startServer--核心

@Override
	public <C extends RpcEndpoint & RpcGateway> RpcServer startServer(C rpcEndpoint) {
		checkNotNull(rpcEndpoint, "rpc endpoint");

		// 1.根据RpcEndpoint去注册对应的actor对象，如AkkaRpcActor，返回actor引用
		final SupervisorActor.ActorRegistration actorRegistration = registerAkkaRpcActor(rpcEndpoint);
		final ActorRef actorRef = actorRegistration.getActorRef();
		final CompletableFuture<Void> actorTerminationFuture = actorRegistration.getTerminationFuture();

		LOG.info("Starting RPC endpoint for {} at {} .", rpcEndpoint.getClass().getName(), actorRef.path());

		final String akkaAddress = AkkaUtils.getAkkaURL(actorSystem, actorRef);
		final String hostname;
		Option<String> host = actorRef.path().address().host();
		if (host.isEmpty()) {
			hostname = "localhost";
		} else {
			hostname = host.get();
		}

      // 这里其实是放接口，下面动态代理会代理这些接口下面的方法
		Set<Class<?>> implementedRpcGateways = new HashSet<>(RpcUtils.extractImplementedRpcGateways(rpcEndpoint.getClass()));

		implementedRpcGateways.add(RpcServer.class);
		implementedRpcGateways.add(AkkaBasedEndpoint.class);

		final InvocationHandler akkaInvocationHandler;

		// 2.根据不同的Endpoint类型创建不同的InvocationHandler处理器，用于捕获处理方法和调用
		if (rpcEndpoint instanceof FencedRpcEndpoint) {
			// a FencedRpcEndpoint needs a FencedAkkaInvocationHandler
			akkaInvocationHandler = new FencedAkkaInvocationHandler<>(
				akkaAddress,
				hostname,
				actorRef,
				configuration.getTimeout(),
				configuration.getMaximumFramesize(),
				actorTerminationFuture,
				((FencedRpcEndpoint<?>) rpcEndpoint)::getFencingToken,
				captureAskCallstacks);

			implementedRpcGateways.add(FencedMainThreadExecutable.class);
		} else {
			akkaInvocationHandler = new AkkaInvocationHandler(
				akkaAddress,
				hostname,
				actorRef,
				configuration.getTimeout(),
				configuration.getMaximumFramesize(),
				actorTerminationFuture,
				captureAskCallstacks);
		}

		ClassLoader classLoader = getClass().getClassLoader();

		@SuppressWarnings("unchecked")
		// 3.生成动态代理，创建实现多个接口的代理对象
		RpcServer server = (RpcServer) Proxy.newProxyInstance(
			classLoader,
			implementedRpcGateways.toArray(new Class<?>[implementedRpcGateways.size()]),
			akkaInvocationHandler);
		// 4.将代理对象强转为RpcServer，并返回
		return server;
	}

(2) registerAkkaRpcActore--注册actor

    // 注册actor
	private <C extends RpcEndpoint & RpcGateway> SupervisorActor.ActorRegistration registerAkkaRpcActor(C rpcEndpoint) {
		final Class<? extends AbstractActor> akkaRpcActorType;
		// 1.根据RpcEndpoint类型选择对应的actor类型
		if (rpcEndpoint instanceof FencedRpcEndpoint) {
			akkaRpcActorType = FencedAkkaRpcActor.class;
		} else {
			akkaRpcActorType = AkkaRpcActor.class;
		}

		synchronized (lock) {
			checkState(!stopped, "RpcService is stopped");
			// 2.通过SupervisorActor创建并启动actor
			final SupervisorActor.StartAkkaRpcActorResponse startAkkaRpcActorResponse = SupervisorActor.startAkkaRpcActor(
				supervisor.getActor(), // 父级actor，因为actor不能直接new，必须由父级actor创建
				actorTerminationFuture -> Props.create( // 创建Actor的工厂函数
					akkaRpcActorType,
					rpcEndpoint,
					actorTerminationFuture,
					getVersion(),
					configuration.getMaximumFramesize()),
				rpcEndpoint.getEndpointId()); // RPC 端点唯一标识符
			// 如果创建为null，则抛出异常
			final SupervisorActor.ActorRegistration actorRegistration = startAkkaRpcActorResponse.orElseThrow(cause -> new AkkaRpcRuntimeException(
				String.format("Could not create the %s for %s.",
					AkkaRpcActor.class.getSimpleName(),
					rpcEndpoint.getEndpointId()),
				cause));
			// 3.将actor引用与RpcEndpoint关联起来
			actors.put(actorRegistration.getActorRef(), rpcEndpoint);
			// 4.返回注册的结果
			return actorRegistration;
		}
	}

(3) connect--连接，本地和远端都干啥了

这里涉及一个本地和远端的关系，可以简单理解为：

• 本地负责 “调用转换” 和 “结果转换”
• 远程负责 “实际执行”

@Override
public <C extends RpcGateway> CompletableFuture<C> connect(
        final String address,
        final Class<C> clazz) {

    return connectInternal(
        address,
        clazz,
        (ActorRef actorRef) -> {
            // 从 ActorRef 中提取地址和主机名信息
            Tuple2<String, String> addressHostname = extractAddressHostname(actorRef);

            // 创建本地 Akka 调用处理器，用于处理方法调用和消息发送，持有一个远端actor的引用
            return new AkkaInvocationHandler(
                addressHostname.f0,    // 远程地址
                addressHostname.f1,    // 主机名
                actorRef,              // Actor 引用
                configuration.getTimeout(),  // 超时设置
                configuration.getMaximumFramesize(),  // 最大消息大小
                null,                  // 监控器
                captureAskCallstacks); // 是否捕获调用栈信息
        });
}

// connect调用的connectInternal方法
private <C extends RpcGateway> CompletableFuture<C> connectInternal(
        final String address,
        final Class<C> clazz,
        Function<ActorRef, InvocationHandler> invocationHandlerFactory) {
    // 确保对端的RpcService处于运行状态
    checkState(!stopped, "RpcService is stopped");

    LOG.debug("Try to connect to remote RPC endpoint with address {}. Returning a {} gateway.",
        address, clazz.getName());

    // 1. 解析对端地址获取远程Actor的引用（异步操作）
    final CompletableFuture<ActorRef> actorRefFuture = resolveActorAddress(address);

    // 2. 与远程Actor进行握手验证（版本兼容性检查）
    final CompletableFuture<HandshakeSuccessMessage> handshakeFuture = actorRefFuture.thenCompose(
        (ActorRef actorRef) -> FutureUtils.toJava(
            Patterns
                .ask(actorRef, new RemoteHandshakeMessage(clazz, getVersion()), configuration.getTimeout().toMilliseconds()) // 版本握手机制
                .<HandshakeSuccessMessage>mapTo(ClassTag$.MODULE$.<HandshakeSuccessMessage>apply(HandshakeSuccessMessage.class))));

    // 3. 结合两个异步操作的结果，创建代理对象
    return actorRefFuture.thenCombineAsync(
        handshakeFuture,
        (ActorRef actorRef, HandshakeSuccessMessage ignored) -> {
            // 在本地创建InvocationHandler处理方法调用
            InvocationHandler invocationHandler = invocationHandlerFactory.apply(actorRef);

            // 使用当前类的类加载器，确保在复杂环境下正确加载类
            ClassLoader classLoader = getClass().getClassLoader();

            // 在本地创建动态代理对象，并返回
            @SuppressWarnings("unchecked")
            C proxy = (C) Proxy.newProxyInstance(
                classLoader,
                new Class<?>[]{clazz},
                invocationHandler);

            return proxy;
        },
        actorSystem.dispatcher());
}

5.RpcServer

负责发送RPC请求给actor，其有两个实现类：

⚫   AkkaInvocationHandler

⚫   FencedAkkaInvocationHandler 这里，我们主要看AkkaInvocationHandler

(1) RpcServer接口

public interface RpcServer extends StartStoppable, MainThreadExecutable, RpcGateway {
	CompletableFuture<Void> getTerminationFuture();

    /*
     * 1.该接口继承了RpcGateway，有getAddress和getHostname方法
     * 2.该接口继承了MainThreadExecutable，有runAsync、callAsync、scheduleRunAsync方法
     * 3.该接口继承了StartStoppable，有start和stop方法
     */
}

(2) AkkaInvocationHandler解析

先看一下成员变量和构造函数

class AkkaInvocationHandler implements InvocationHandler, AkkaBasedEndpoint, RpcServer {
	private static final Logger LOG = LoggerFactory.getLogger(AkkaInvocationHandler.class);
	private final String address;
	private final String hostname;
	private final ActorRef rpcEndpoint;
    protected final boolean isLocal;
	private final Time timeout;
	private final long maximumFramesize;
	@Nullable
	private final CompletableFuture<Void> terminationFuture;
	private final boolean captureAskCallStack;

	AkkaInvocationHandler(
		String address,
		String hostname,
		ActorRef rpcEndpoint,
		Time timeout,
		long maximumFramesize,
		@Nullable CompletableFuture<Void> terminationFuture,
		boolean captureAskCallStack) {

		this.address = Preconditions.checkNotNull(address);
		this.hostname = Preconditions.checkNotNull(hostname);
		this.rpcEndpoint = Preconditions.checkNotNull(rpcEndpoint);
		this.isLocal = this.rpcEndpoint.path().address().hasLocalScope();
		this.timeout = Preconditions.checkNotNull(timeout);
		this.maximumFramesize = maximumFramesize;
		this.terminationFuture = terminationFuture;
		this.captureAskCallStack = captureAskCallStack;
	}

RpcServer 的启动是通知底层的 AkkaRpcActor 切换为 START 状态，开始处理远程调用请求：

其实就是调用invoke去发送消息给actor对象

<1> invoke--核心

下面代码涉及反射和动态代理，如果不了解的，可先看：JAVA反射-2 反射和动态代理结合

// 发送消息的方法---核心
	@Override
	public Object invoke(Object proxy, Method method, Object[] args) throws Throwable {
       // 这里的method，是已经绑定好方法的Method对象了
       // 反射获取method的主类
		Class<?> declaringClass = method.getDeclaringClass();

		Object result;

		if (declaringClass.equals(AkkaBasedEndpoint.class) ||
			declaringClass.equals(Object.class) ||
			declaringClass.equals(RpcGateway.class) ||
			declaringClass.equals(StartStoppable.class) ||
			declaringClass.equals(MainThreadExecutable.class) ||
			declaringClass.equals(RpcServer.class)) {
			/*TODO 如果是网关类的调用，利用反射机制，使用被调用方法的反射接口的方法*/
           // 这是java的动态代理机制
			result = method.invoke(this, args); // 调用反射者绑定的方法，args是参数
		} else if (declaringClass.equals(FencedRpcGateway.class)) {
			throw new UnsupportedOperationException("AkkaInvocationHandler does not support the call FencedRpcGateway#" +
				method.getName() + ". This indicates that you retrieved a FencedRpcGateway without specifying a " +
				"fencing token. Please use RpcService#connect(RpcService, F, Time) with F being the fencing token to " +
				"retrieve a properly FencedRpcGateway.");
		} else {
			/*TODO 如果不是网关类的，走这里，处理RPC请求*/
			result = invokeRpc(method, args);
		}

		return result;
	}

        // 发送RPC请求的消息
	private Object invokeRpc(Method method, Object[] args) throws Exception {
		String methodName = method.getName();
		Class<?>[] parameterTypes = method.getParameterTypes();
		Annotation[][] parameterAnnotations = method.getParameterAnnotations();
		Time futureTimeout = extractRpcTimeout(parameterAnnotations, args, timeout);

		/*TODO 把消息封装成 RpcInvocation，如果是本地，那就创建Local类型；如果是远程，就创建Remote类型*/
		final RpcInvocation rpcInvocation = createRpcInvocationMessage(methodName, parameterTypes, args);

		Class<?> returnType = method.getReturnType();

		final Object result;

		if (Objects.equals(returnType, Void.TYPE)) {
			/*TODO 如果方法的返回值是void，那么就使用 tell方式*/
			tell(rpcInvocation);

			result = null;
		} else { // 有返回值
			final Throwable callStackCapture = captureAskCallStack ? new Throwable() : null;
			// execute an asynchronous call
			/*TODO 有返回值，使用 ask的方式*/
			final CompletableFuture<?> resultFuture = ask(rpcInvocation, futureTimeout);

			final CompletableFuture<Object> completableFuture = new CompletableFuture<>();
                        // 创建回调函数
			resultFuture.whenComplete((resultValue, failure) -> {
				if (failure != null) {
					completableFuture.completeExceptionally(resolveTimeoutException(failure, callStackCapture, method));
				} else {
					completableFuture.complete(deserializeValueIfNeeded(resultValue, method));
				}
			});

			if (Objects.equals(returnType, CompletableFuture.class)) {
				/*TODO 如果返回类型是 CompletableFuture，直接把 CompletableFuture对象返回（不用阻塞）*/
				result = completableFuture;
			} else {
				try {
					/*TODO 如果返回类型不是CompletableFuture，那么就主动去获取结果（阻塞着等待结果返回）*/
					result = completableFuture.get(futureTimeout.getSize(), futureTimeout.getUnit());
				} catch (ExecutionException ee) {
					throw new RpcException("Failure while obtaining synchronous RPC result.", ExceptionUtils.stripExecutionException(ee));
				}
			}
		}

		return result;
	}

  // 根据远端or本地，去创建对应的消息对象
	protected RpcInvocation createRpcInvocationMessage(
			final String methodName,
			final Class<?>[] parameterTypes,
			final Object[] args) throws IOException {
		final RpcInvocation rpcInvocation;

      // 这个isLocal是通过this.rpcEndpoint.path().address().hasLocalScope();获取的，判断当前通信的RpcEndpoint是本地还是远端
		if (isLocal) {
			rpcInvocation = new LocalRpcInvocation(
				methodName,
				parameterTypes,
				args);
		} else {
			try {
				RemoteRpcInvocation remoteRpcInvocation = new RemoteRpcInvocation(
					methodName,
					parameterTypes,
					args);

				if (remoteRpcInvocation.getSize() > maximumFramesize) {
					throw new IOException(
						String.format(
							"The rpc invocation size %d exceeds the maximum akka framesize.",
							remoteRpcInvocation.getSize()));
				} else {
					rpcInvocation = remoteRpcInvocation;
				}
			} catch (IOException e) {
				LOG.warn("Could not create remote rpc invocation message. Failing rpc invocation because...", e);
				throw e;
			}
		}

		return rpcInvocation;
	}

<2> 其他接口的实现方法等

	private static Time extractRpcTimeout(Annotation[][] parameterAnnotations, Object[] args, Time defaultTimeout) {
		if (args != null) {
			Preconditions.checkArgument(parameterAnnotations.length == args.length);

			for (int i = 0; i < parameterAnnotations.length; i++) {
				if (isRpcTimeout(parameterAnnotations[i])) {
					if (args[i] instanceof Time) {
						return (Time) args[i];
					} else {
						throw new RuntimeException("The rpc timeout parameter must be of type " +
							Time.class.getName() + ". The type " + args[i].getClass().getName() +
							" is not supported.");
					}
				}
			}
		}

		return defaultTimeout;
	}

    // 检查RPC处理是否超时
	private static boolean isRpcTimeout(Annotation[] annotations) {
		for (Annotation annotation : annotations) {
			if (annotation.annotationType().equals(RpcTimeout.class)) {
				return true;
			}
		}

		return false;
	}

    // 采用tell方式去发送消息
	protected void tell(Object message) {
		rpcEndpoint.tell(message, ActorRef.noSender());
	}
    // 采用ask方式去发送消息
	protected CompletableFuture<?> ask(Object message, Time timeout) {
		return FutureUtils.toJava(
			Patterns.ask(rpcEndpoint, message, timeout.toMilliseconds()));
	}

   // 实现RpcGateway接口的方法
	@Override
	public String getAddress() {
		return address;
	}

	@Override
	public String getHostname() {
		return hostname;
	}
     // 实现MainThreadExecutable接口的方法
	@Override
	public void runAsync(Runnable runnable) {
		scheduleRunAsync(runnable, 0L);
	}

	@Override
	public void scheduleRunAsync(Runnable runnable, long delayMillis) {
		checkNotNull(runnable, "runnable");
		checkArgument(delayMillis >= 0, "delay must be zero or greater");

		if (isLocal) {
			long atTimeNanos = delayMillis == 0 ? 0 : System.nanoTime() + (delayMillis * 1_000_000);
			tell(new RunAsync(runnable, atTimeNanos));
		} else {
			throw new RuntimeException("Trying to send a Runnable to a remote actor at " +
				rpcEndpoint.path() + ". This is not supported.");
		}
	}

	@Override
	public <V> CompletableFuture<V> callAsync(Callable<V> callable, Time callTimeout) {
		if (isLocal) {
			@SuppressWarnings("unchecked")
			CompletableFuture<V> resultFuture = (CompletableFuture<V>) ask(new CallAsync(callable), callTimeout);

			return resultFuture;
		} else {
			throw new RuntimeException("Trying to send a Callable to a remote actor at " +
				rpcEndpoint.path() + ". This is not supported.");
		}
	}
    // 实现StartStoppable接口的方法
	@Override
	public void start() {
		rpcEndpoint.tell(ControlMessages.START, ActorRef.noSender());
	}

	@Override
	public void stop() {
		rpcEndpoint.tell(ControlMessages.STOP, ActorRef.noSender());
	}
    // 省略不重要的方法
}

6.RpcActor

RpcActor是具体消息的处理接口，实现类如AkkaRpcActor AkkaRpcActor 是 Akka 的具体实现，主要负责处理如下类型消息：

1. 本地的 Rpc 调用： LocalRpcInvocation会指派给 RpcEndpoint 进行处理，如果有响应结果，则将响应结果返还给 Sender。
2. RunAsync & CallAsync：这类消息带有可执行的代码，直接在 Actor 的线程中执行。
3. 控制消息 ControlMessages：用来控制 Actor 行为，START 启动，STOP 停止，停止后收到的消息会丢弃掉。

<1> 不同消息不同处理

	// 将不同的消息交给不同的处理方法
	@Override
	public Receive createReceive() {
		return ReceiveBuilder.create()
			.match(RemoteHandshakeMessage.class, this::handleHandshakeMessage) // q1-握手消息
			.match(ControlMessages.class, this::handleControlMessage)	// q2-控制消息
			.matchAny(this::handleMessage)	// q3-其他消息，包括RPC消息
			.build();
	}

	// q1-处理远端握手消息
	private void handleHandshakeMessage(RemoteHandshakeMessage handshakeMessage) {
		if (!isCompatibleVersion(handshakeMessage.getVersion())) {
			sendErrorIfSender(new AkkaHandshakeException(
				String.format(
					"Version mismatch between source (%s) and target (%s) rpc component. Please verify that all components have the same version.",
					handshakeMessage.getVersion(),
					getVersion())));
		} else if (!isGatewaySupported(handshakeMessage.getRpcGateway())) {
			sendErrorIfSender(new AkkaHandshakeException(
				String.format(
					"The rpc endpoint does not support the gateway %s.",
					handshakeMessage.getRpcGateway().getSimpleName())));
		} else {
			// tell的方式回应
			getSender().tell(new Status.Success(HandshakeSuccessMessage.INSTANCE), getSelf());
		}
    }

    // q2-处理控制消息
	private void handleControlMessage(ControlMessages controlMessage) {
		try {
			switch (controlMessage) {
				case START:
					state = state.start(this); // 启动服务
					break;
				case STOP:
					state = state.stop(); // 关闭服务
					break;
				case TERMINATE:
					state = state.terminate(this); // 终止服务
					break;
				default:
					handleUnknownControlMessage(controlMessage);
			}
		} catch (Exception e) {
			this.rpcEndpointTerminationResult = RpcEndpointTerminationResult.failure(e);
			throw e;
		}
	}

	// q3-处理其他消息
	private void handleMessage(final Object message) {
		if (state.isRunning()) {
			mainThreadValidator.enterMainThread();

			try {
				// 处理RPC消息
				handleRpcMessage(message);
			} finally {
				mainThreadValidator.exitMainThread();
			}
		} else {
			log.info("The rpc endpoint {} has not been started yet. Discarding message {} until processing is started.",
				rpcEndpoint.getClass().getName(),
				message.getClass().getName());
			// 服务未启动，丢弃消息并返回错误
			sendErrorIfSender(new AkkaRpcException(
				String.format("Discard message, because the rpc endpoint %s has not been started yet.", rpcEndpoint.getAddress())));
		}
	}

	// q3调用的处理RPC消息，被handleMessage调用
	protected void handleRpcMessage(Object message) {
		if (message instanceof RunAsync) {
			handleRunAsync((RunAsync) message); // 异步执行，无返回值
		} else if (message instanceof CallAsync) {
			handleCallAsync((CallAsync) message); // 异步调用，有返回值
		} else if (message instanceof RpcInvocation) {
			handleRpcInvocation((RpcInvocation) message); // 同步RPC调用
		} else {
			log.warn(
				"Received message of unknown type {} with value {}. Dropping this message!",
				message.getClass().getName(),
				message);

			sendErrorIfSender(new AkkaUnknownMessageException("Received unknown message " + message +
				" of type " + message.getClass().getSimpleName() + '.'));
		}
	}

<2> handleRpcMessage调用的三个方法

	//异步调用，有返回值
    private void handleCallAsync(CallAsync callAsync) {
		try {
			// 直接在actor线程中执行Callable
			Object result = callAsync.getCallable().call();

			getSender().tell(new Status.Success(result), getSelf());
		} catch (Throwable e) {
			getSender().tell(new Status.Failure(e), getSelf());
		}
	}

    // 异步执行，无返回值
	private void handleRunAsync(RunAsync runAsync) {
		final long timeToRun = runAsync.getTimeNanos();
		final long delayNanos;
		// 如果timeToRun为0或者timeToRun小于当前时间，说明已过期，则立即执行
		if (timeToRun == 0 || (delayNanos = timeToRun - System.nanoTime()) <= 0) {
			// 立即执行
			try {
				runAsync.getRunnable().run();
			} catch (Throwable t) {
				log.error("Caught exception while executing runnable in main thread.", t);
				ExceptionUtils.rethrowIfFatalErrorOrOOM(t);
			}
		}
		else {
			// 延迟执行，通过Akka Scheduler 发送延迟消息
			FiniteDuration delay = new FiniteDuration(delayNanos, TimeUnit.NANOSECONDS);
			RunAsync message = new RunAsync(runAsync.getRunnable(), timeToRun);

			final Object envelopedSelfMessage = envelopeSelfMessage(message);

			getContext().system().scheduler().scheduleOnce(delay, getSelf(), envelopedSelfMessage,
					getContext().dispatcher(), ActorRef.noSender());
		}
	}

    // 同步RPC调用
  	private void handleRpcInvocation(RpcInvocation rpcInvocation) {
		Method rpcMethod = null;

        String methodName = rpcInvocation.getMethodName();
        Class<?>[] parameterTypes = rpcInvocation.getParameterTypes();

		if (rpcMethod != null) {
			try {
				// this supports declaration of anonymous classes
				rpcMethod.setAccessible(true);

				// 如果反射的方法是void，则直接执行
				if (rpcMethod.getReturnType().equals(Void.TYPE)) {
					// No return value to send back
					rpcMethod.invoke(rpcEndpoint, rpcInvocation.getArgs());
				}
				else {// 反射的方法是有参的
					final Object result;
					try {
						result = rpcMethod.invoke(rpcEndpoint, rpcInvocation.getArgs());
					}
					catch (InvocationTargetException e) {
						log.debug("Reporting back error thrown in remote procedure {}", rpcMethod, e);

						// tell the sender about the failure
						getSender().tell(new Status.Failure(e.getTargetException()), getSelf());
						return;
					}

					final String methodName = rpcMethod.getName();
					// 异步Future结果
					if (result instanceof CompletableFuture) {
						final CompletableFuture<?> responseFuture = (CompletableFuture<?>) result;
						sendAsyncResponse(responseFuture, methodName);
					} else {// 同步结果
						sendSyncResponse(result, methodName);
					}
				}
			} catch (Throwable e) {
				log.error("Error while executing remote procedure call {}.", rpcMethod, e);
				// tell the sender about the failure
				getSender().tell(new Status.Failure(e), getSelf());
			}
		}
	}

	// 处理同步调用响应，直接调actoir.tell()
	private void sendSyncResponse(Object response, String methodName) {
		if (isRemoteSender(getSender())) {
			// 远程调用：序列化结果并验证大小
			Either<SerializedValue<?>, AkkaRpcException> serializedResult = serializeRemoteResultAndVerifySize(response, methodName);

			if (serializedResult.isLeft()) {
				getSender().tell(new Status.Success(serializedResult.left()), getSelf());
			} else {
				getSender().tell(new Status.Failure(serializedResult.right()), getSelf());
			}
		} else {
			// 本地调用：直接返回结果（无需序列化）
			getSender().tell(new Status.Success(response), getSelf());
		}
	}
	// 处理异步调用响应,需要注册回调；通过Promise包装结果，并由Patterns.pipe异步发送响应，避免阻塞
	private void sendAsyncResponse(CompletableFuture<?> asyncResponse, String methodName) {
		final ActorRef sender = getSender();
		/*
		promise是一个状态容器，有三种状态
			1.Pending：初始状态，未完成
			2.Success(value)：操作成功，包含结果值
			3.Failure(exception)：操作失败，包含异常
		*/
		Promise.DefaultPromise<Object> promise = new Promise.DefaultPromise<>();
		// 1. 注册回调（非阻塞）
		asyncResponse.whenComplete(
			(value, throwable) -> {
				// 3. 异步任务完成后执行这里（可能在几秒后）
				if (throwable != null) {
					promise.failure(throwable);
				} else {
					if (isRemoteSender(sender)) {
						// 远程调用：序列化结果
						Either<SerializedValue<?>, AkkaRpcException> serializedResult = serializeRemoteResultAndVerifySize(value, methodName);

						if (serializedResult.isLeft()) {
							promise.success(serializedResult.left());
						} else {
							promise.failure(serializedResult.right());
						}
					} else {
						// 本地调用：直接返回
						promise.success(value);
					}
				}
			});
		// 2. 立即执行到这里，不会等待异步任务完成
		/*
		Patterns.pipe(future, dispatcher).to(recipient) 实现了延迟提交机制
			1.最初promise.future()处于Pending状态,pipe机制不执行任何操作，只是等待状态变更
			2.当 future（此处是 promise.future()）完成时，自动将结果转换为消息
			3.发送消息给 recipient（调用方 Actor）
			4.整个过程由 Akka 底层监听 future 的状态变化，无需手动干预
		*/
		Patterns.pipe(promise.future(), getContext().dispatcher()).to(sender);
	}

7.最后总结一张图
