前言

当你在浏览器地址栏输入一个网址并按下回车时，一场复杂的转换就悄然开始了。服务器返回的HTML文档只是一系列文本标记，而浏览器则承担了将这些抽象符号转化为可视化页面的重任。这个转换过程被称为"渲染"，它涉及解析、构建、布局和绘制等多个精密步骤，每个环节都至关重要。

让我们一同探索浏览器如何将抽象的HTML标签转化为我们所见所闻的丰富网页体验，揭开这一日常数字魔术背后的技术面纱。

本文是参考HTML 渲染那些事儿所著，有需要的小伙伴可以去瞅瞅🚀🚀

页面渲染流程深度解析

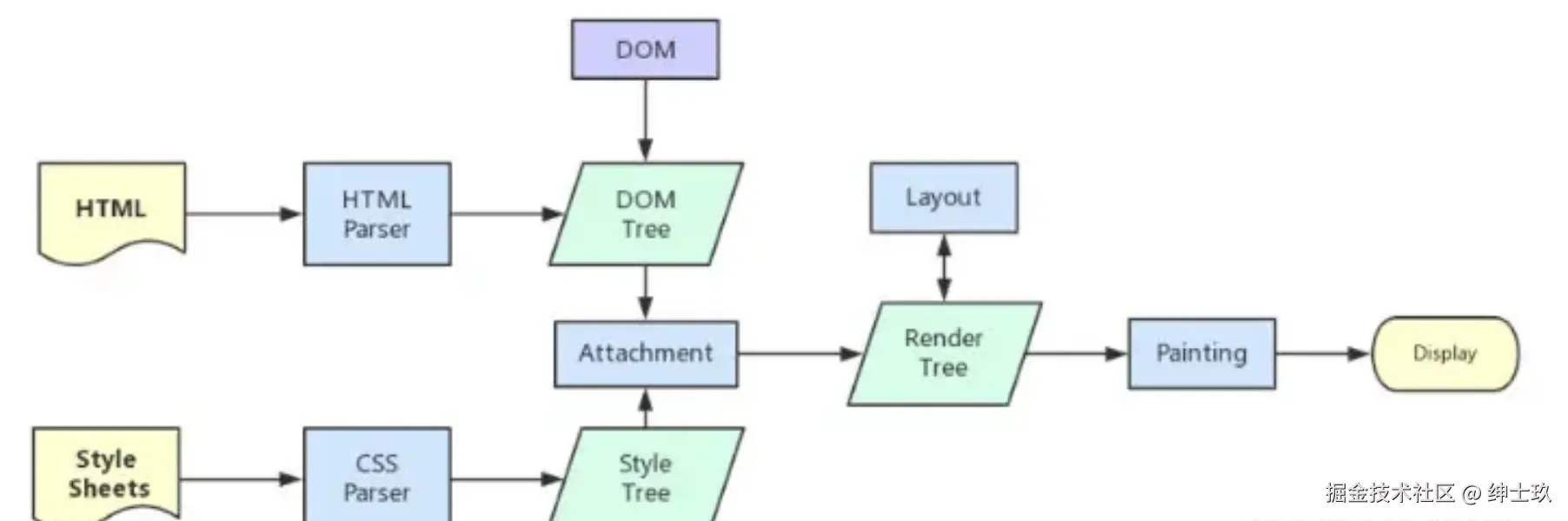

页面的基本渲染流程图是：


1. DOM树的构建

浏览器接收到HTML文档后，会经过以下几个步骤构建DOM树：

  1. 字节转换：网络层传输的字节数据根据编码(如UTF-8)转换为HTML字符串
  2. 令牌化：将HTML字符串解析为令牌(标签名、属性等)
  3. 节点对象创建：将令牌转换为DOM节点对象
<!DOCTYPE html>
<html lang="en">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Document</title>
</head>
<body>
    <div id = "box">
        <p>Hello , <span>欢迎</span> 来到我的世界 </p>
    </div>
</body>
</html>

上面的HTML对应的DOM节点对象就是下面这种

// HTML元素对应的DOM节点对象表示
{
    type: 'div',
    attrs: {
        id: 'box'
    },
    children: [
        {
            type: 'p',
            children: [
                {
                    type: 'span'
                }
            ]
        }
    ]
}
  1. 构造 DomTree：构造文档对象模型的最后一步就是构建 DomTree。

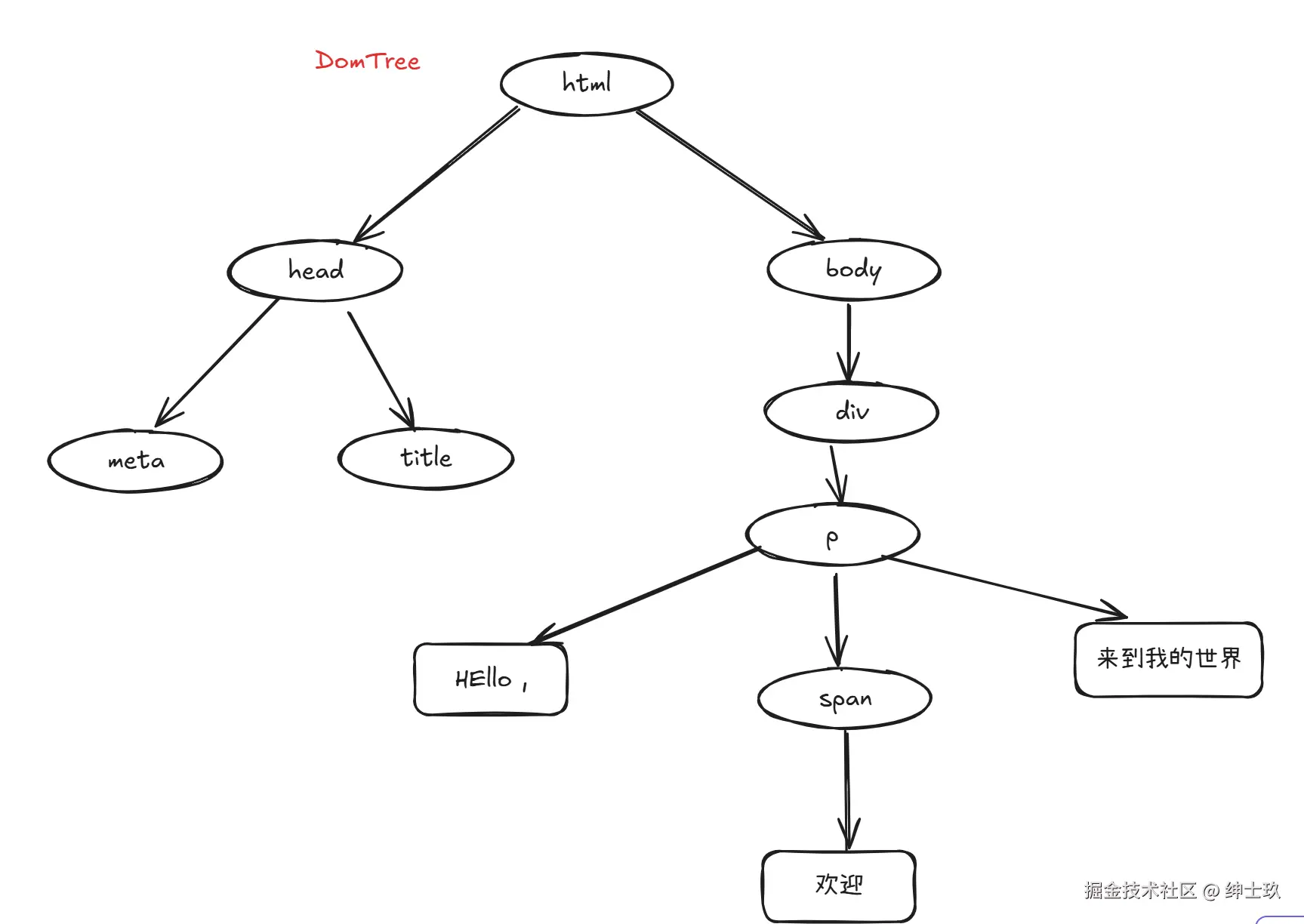

生成的DomTree如下所示：


DOM树采用树形数据结构，使得查找和操作非常高效，为后续渲染提供了基础。

2. CSSOM树的构建

与DOM树并行，浏览器会解析CSS样式表，构建CSS对象模型(CSSOM)树。CSSOM包含了所有CSS规则及其层级关系。

这里我了解到的信息是页面加载link外部的css样式的时候，这个时候是不会阻塞DOM Parse的。 它可以一边加载style样式，一边解析DOM，也就是所谓的并行。

但是加载完style样式也需要解析css样式，也就是生成cssom的时候，这个也需要在主进程里面进行，这样就会抢占主线资源，也就是parse css 和 parse html 并不能同时进行。

那为什么css也需要树状结构，因为 Css 的规则是支持“向下级联”的嵌套方案的，也就是我们在日常开发中 Css 的继承特性

3. 渲染树(Render Tree)的生成

DOM树和CSSOM树结合生成渲染树，渲染树只包含需要显示的节点及其样式信息。

这里要注意：不可见元素并不代表不能被看到的元素。比如 visibility: hidden 不同于 display: none. 前者使元素不可见，但元素在布局中仍然占据空间（渲染为空框），而后者display: none表示将元素从渲染树中完全移除，使元素不可见从而不是布局的一部分。

4. 布局（Layout / Reflow）

布局（也称为 Reflow）是浏览器计算 DOM 元素的几何信息（位置、大小等）的过程。

关键步骤：

  1. 盒子模型计算

    • 浏览器根据 CSS 计算每个元素的 width、height、padding、border、margin 等。
    • 例如，box-sizing: border-box 会影响 width 的计算方式。

  2. 文档流布局

    • 正常流（Normal Flow） ：块级元素垂直排列，行内元素水平排列。
    • 浮动（Float） ：脱离正常流，其他元素环绕它布局。
    • 绝对定位（Absolute/Fixed） ：脱离文档流，相对于最近的非 static 父元素或视口定位。

  3. BFC（块级格式化上下文）

    • 触发条件：overflow: hidden、float、position: absolute/fixed、display: inline-block 等。
    • 作用：防止外边距折叠（margin collapse），隔离浮动元素的影响。

  4. Flexbox / Grid 布局

    • 现代布局方式，浏览器需要计算 flex 或 grid 容器的子元素排列方式。

触发布局（Reflow）的情况：

  • 修改 DOM 结构（增删节点）
  • 改变元素尺寸（width、height、padding、margin）
  • 改变窗口大小（resize 事件）
  • 读取某些布局属性（如 offsetWidth、offsetHeight）

优化建议：

  • 避免频繁修改样式，尽量使用 transform 或 opacity（不触发 Reflow）。
  • 使用 requestAnimationFrame 批量修改 DOM。

5. 图层（Layers）处理

浏览器会将某些元素提升为 独立的合成层（Compositing Layer） ，由 GPU 加速渲染，提高性能。

哪些情况会创建新图层？

  1. transform: translate3d() / transform: translateZ(0)

    • 强制 GPU 加速，常用于优化动画性能。

  2. position: fixed / position: absolute + z-index

    • 固定定位或绝对定位的元素可能被提升为独立层。

  3. opacity < 1

    • 半透明元素可能被单独合成。

  4. will-change: transform/opacity

    • 提前告诉浏览器该元素可能会变化，优化渲染。

  5. video / canvas / iframe

    • 浏览器默认会为这些元素创建独立层。

图层的作用：

  • 减少重绘（Repaint） ：修改某个图层时，不影响其他图层。
  • GPU 加速：某些变换（如 transform、opacity）由 GPU 处理，比 CPU 渲染更快。

优化建议：

  • 合理使用 transform 和 opacity 做动画，减少 width/height 变化。
  • 避免滥用 z-index，防止层爆炸（太多图层消耗内存）。

6. 绘制（Painting）

绘制阶段将布局计算后的元素转换成屏幕上的像素。

关键步骤：

  1. 生成绘制指令（Paint Records）

    • 浏览器将元素分解为绘制命令（如“画矩形”、“填充颜色”）。

  2. 光栅化（Rasterization）

    • 将矢量图形（如 CSS 形状）转换成位图（像素）。
    • 通常由 GPU 加速，特别是 transform 和 opacity 变化时。

  3. 合成（Compositing）

    • 将所有图层（Layers）按 z-index 顺序合并成最终图像。

触发重绘（Repaint）的情况：

  • 修改颜色（color、background-color）
  • 修改边框样式（border-style）
  • 修改阴影（box-shadow）
  • 修改 opacity（不触发 Reflow，但会 Repaint）

优化建议：

  • 使用 transform 和 opacity 做动画，避免触发重绘。
  • 减少复杂的 CSS 选择器，提高绘制效率。

结论

通过深入分析浏览器渲染流程，我们可以清晰地看到，从输入URL到页面呈现是一个由多个精密环节构成的复杂过程。这个过程就像一场精心编排的交响乐，每个步骤都至关重要且环环相扣：

  1. 解析与构建阶段：DOM树和CSSOM树的并行构建展现了浏览器的高效处理能力，而渲染树的生成则体现了样式与结构的完美融合。
  2. 布局计算阶段：浏览器通过复杂的几何计算确定每个元素的精确位置和尺寸，各种布局模式（如Flexbox、Grid）的引入极大地丰富了网页布局的可能性。
  3. 渲染优化阶段：图层处理和GPU加速技术使得现代网页能够实现流畅的动画效果，同时保持高性能。
  4. 绘制呈现阶段：最终通过光栅化和合成将抽象的代码转化为用户可见的像素，完成从数字信息到视觉体验的转换。

这场"数字魔术"的背后，是浏览器工程师们数十年的技术积累和创新。随着Web技术的不断发展，浏览器渲染流程仍在持续优化，为开发者提供更强大的能力，为用户带来更流畅的体验。
