FANUC CNC Guide v25.0 （法兰克数控系统仿真）软件安装
前言
By IYATT-yxPosted on 2024 年 11 月 16 日Posted in 所有, 数控仿真
最近公司没怎么接新品了，我也可以空闲一些了，准备学一下数控机床编程，自己懂加工更好做设计。公司用 FANUC 系统的设备挺多的，我就装一个 FANUC 数控系统仿真软件，自己模拟学习一下。
- 安装环境：Windows 11 专业版 23H2
- 下载文件：pan.baidu.com/s/10ncLIebK…
安装操作
安装程序

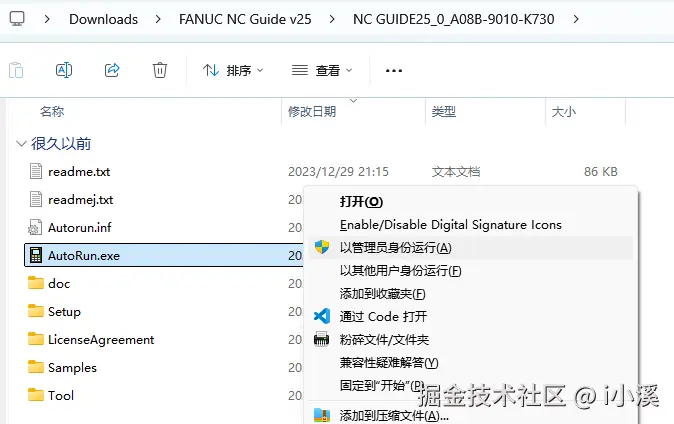

下载后进入 CNC GUIDE25_0_A08B-9010-K730 目录，右键管理员身份运行 AutoRun

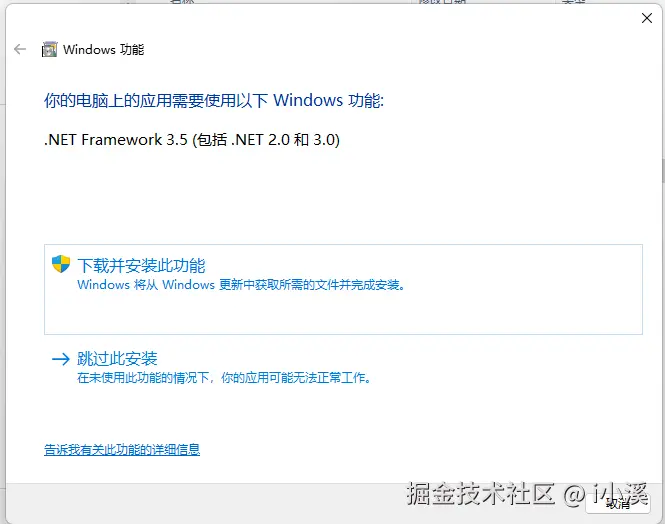

如果出现这个页面，就点下载并安装此功能【没有安装过的话】

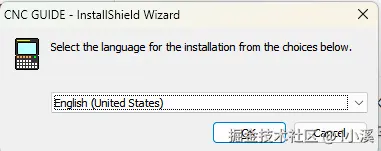

点 OK

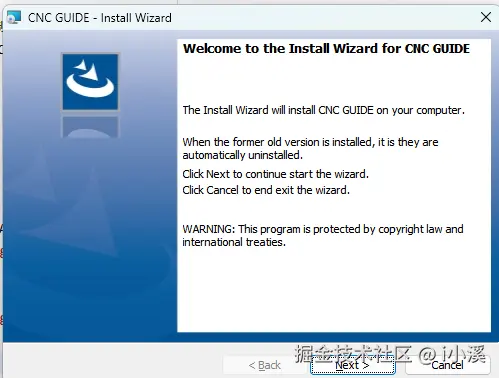

点 Next

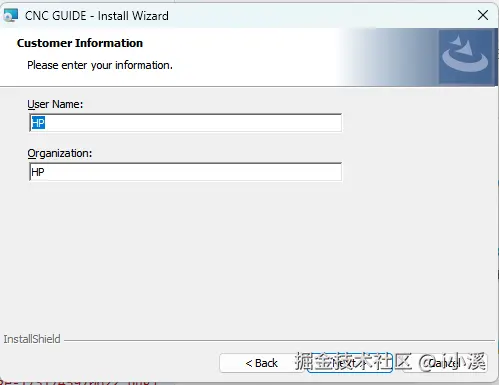

用户名和组织名，可以不管，直接点 Next

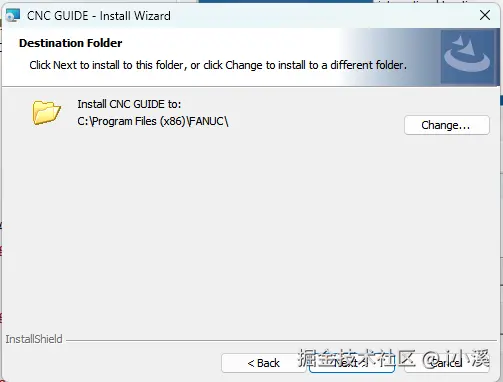

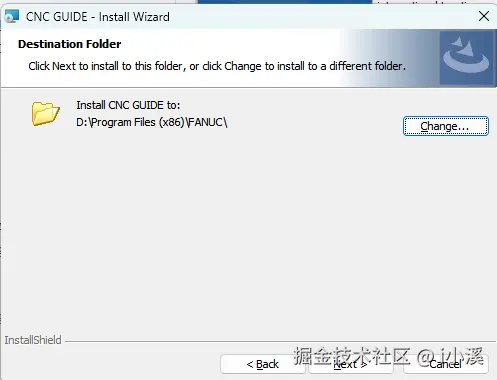

点 Change 可以修改安装路径
比如我改成 D 盘，注意安装路径后续需要打开

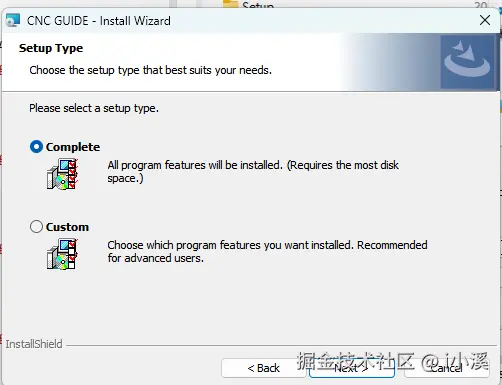

默认选中 Complete，直接点 Next

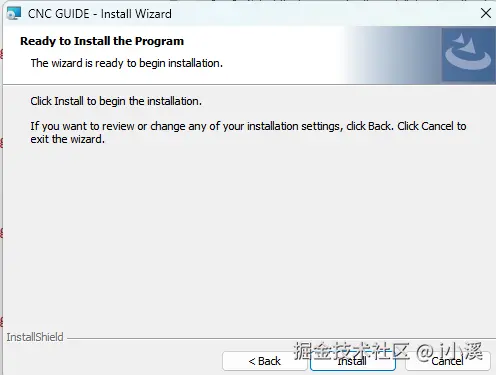

点 Install 开始安装

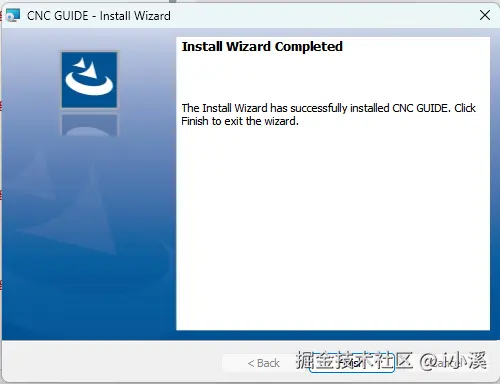

安装完成，点 Finish
替换文件

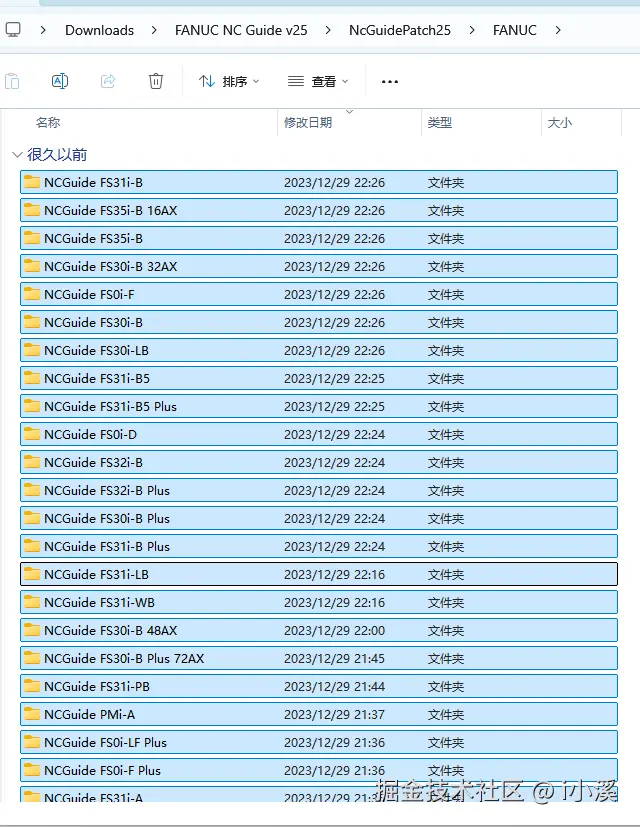

安装文件目录打开 NcGuidePatch25\FANUC，按Ctrl+A全选，按Ctrl+C复制
文件资源管理器打开程序安装目录，比如我上面是安装在 D:\Program Files (x86)\FANUC

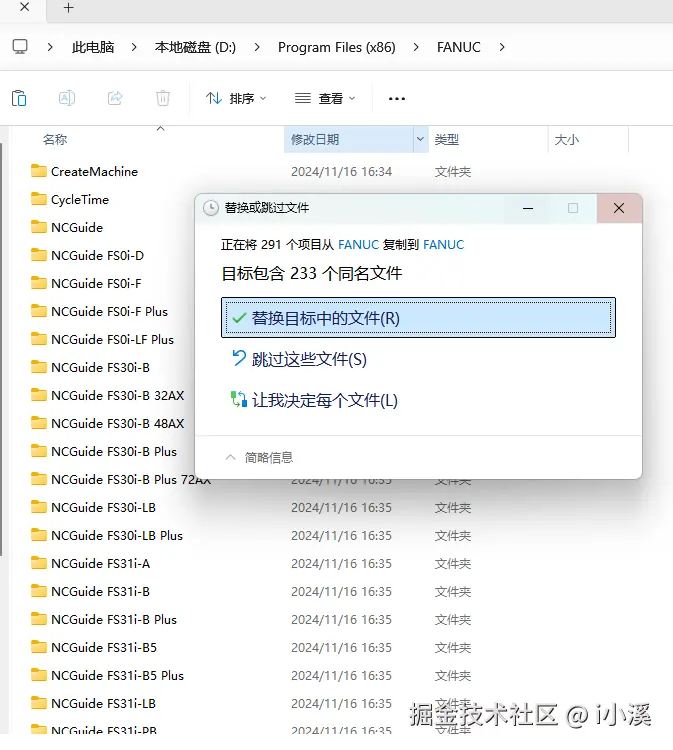

按 Ctrl+V粘粘文件替换程序安装目录里面的
使用
运行测试

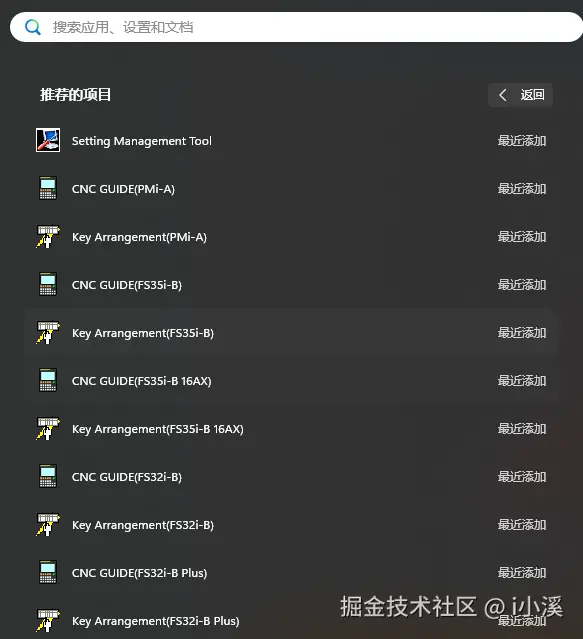

在开始菜单可以看到一堆快捷方式，CNC GUIDE 就是仿真程序，后面括号就是对应的机床型号

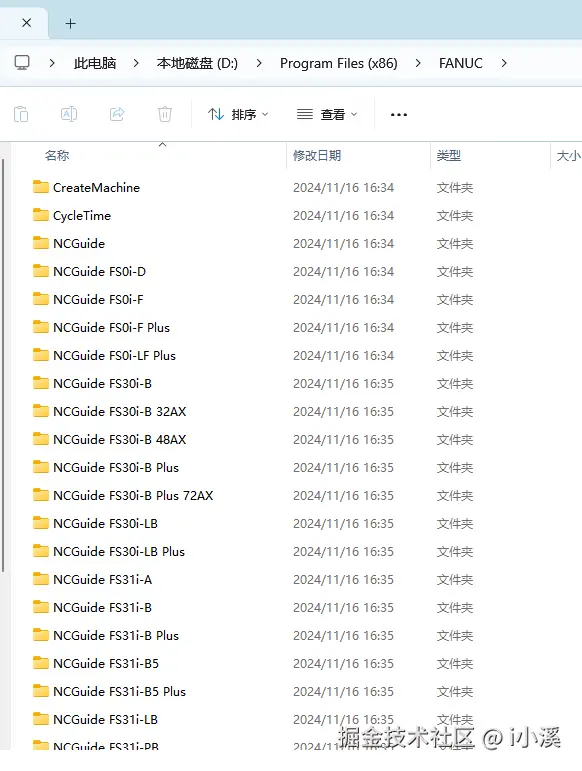

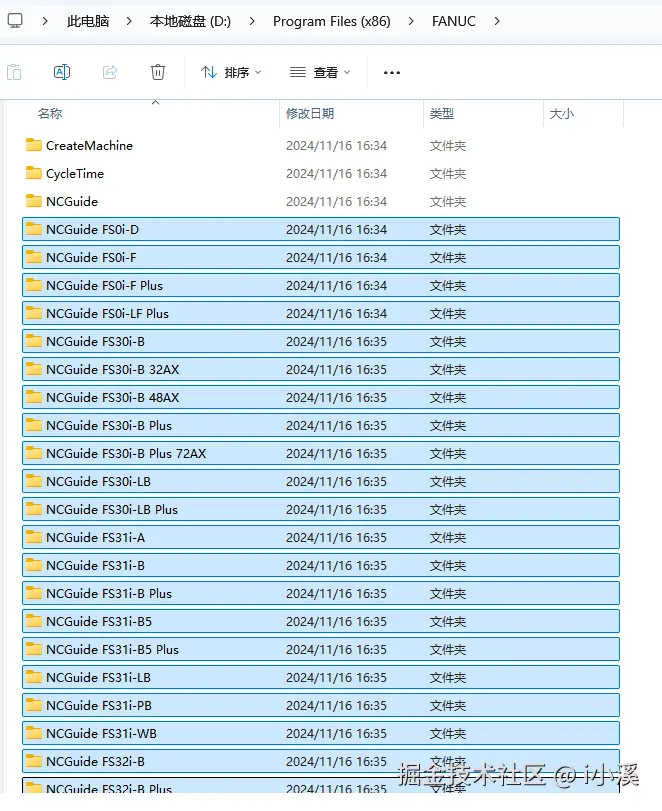

或者在安装目录也可以看到 NCGuide 开头的文件夹，后面对应型号

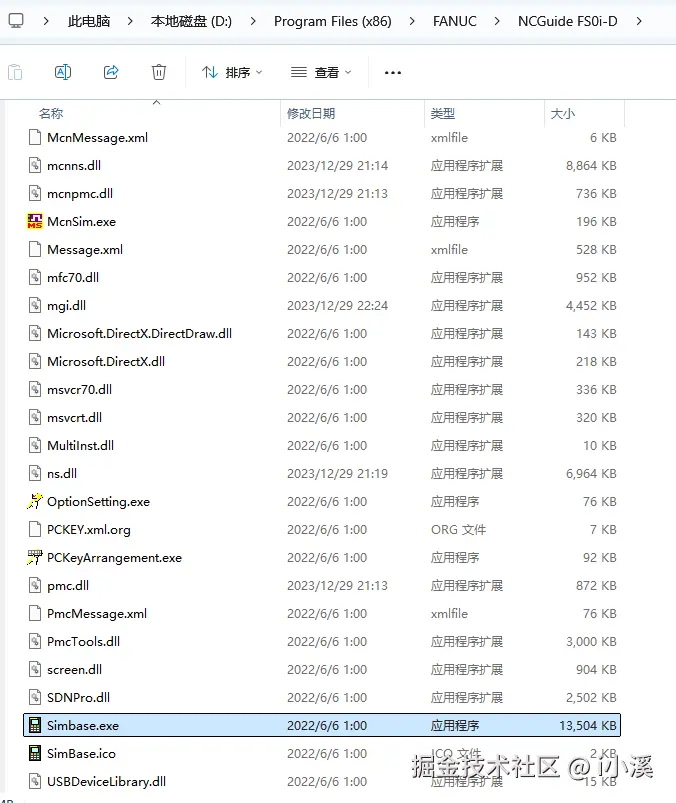

里面的 Simbase 就是这种型号机床仿真的启动程序

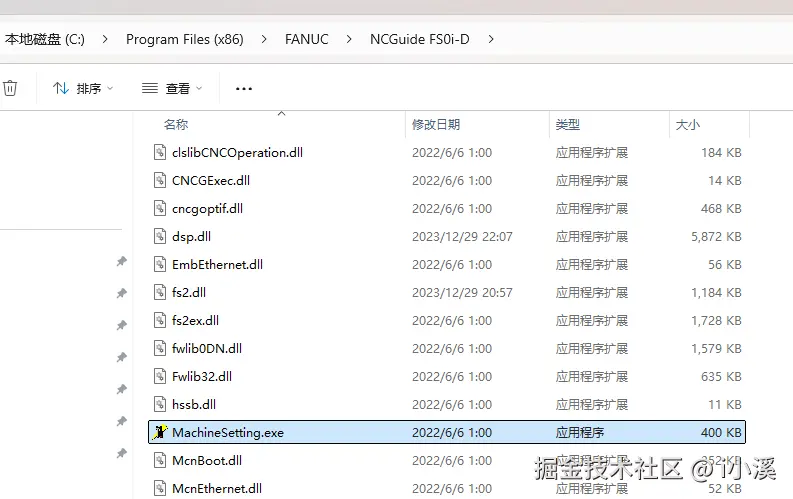

里面的 MachineSetting 就是这种型号机床仿真程序的设置

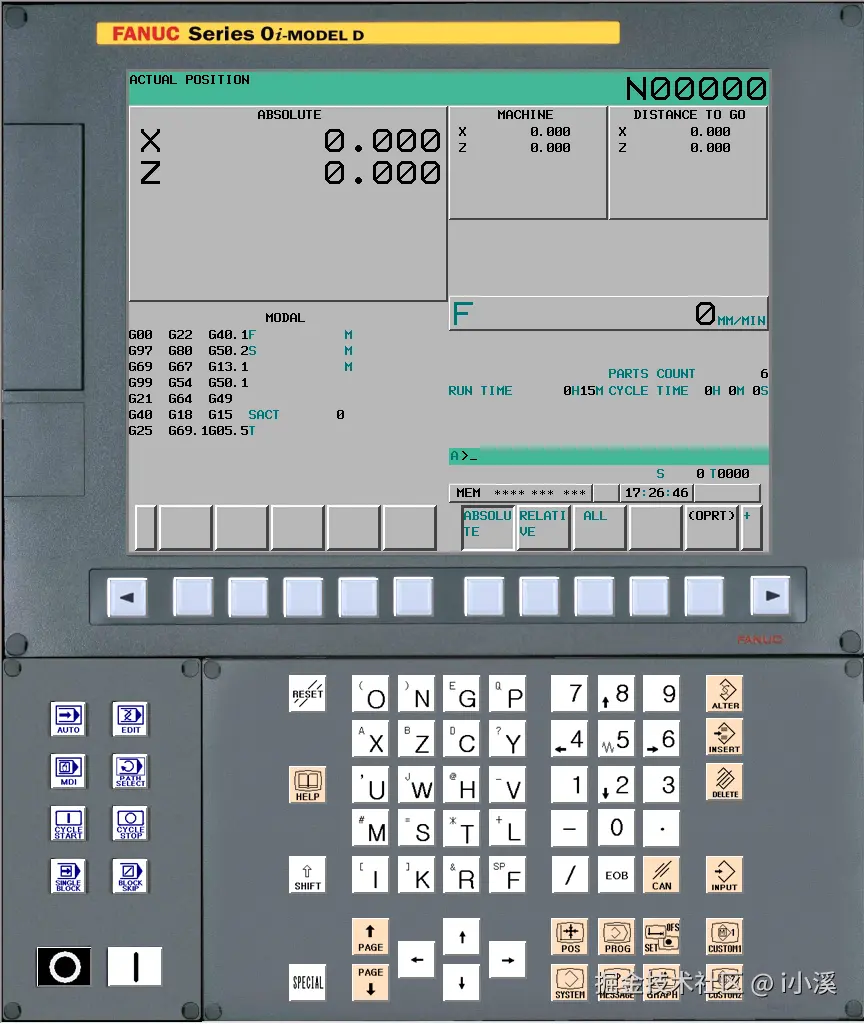

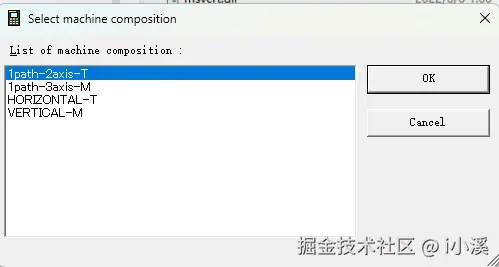

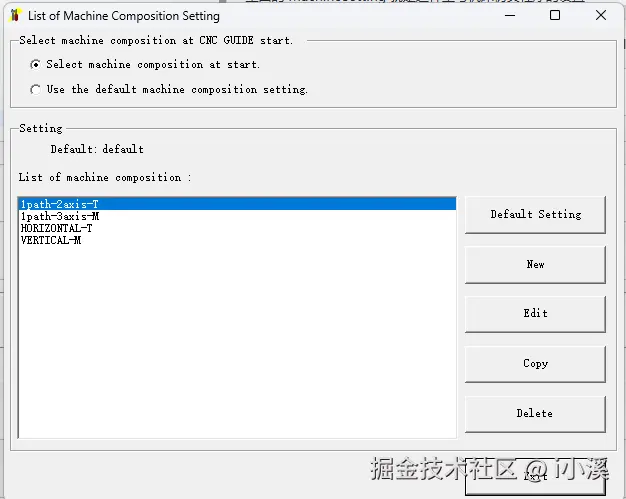

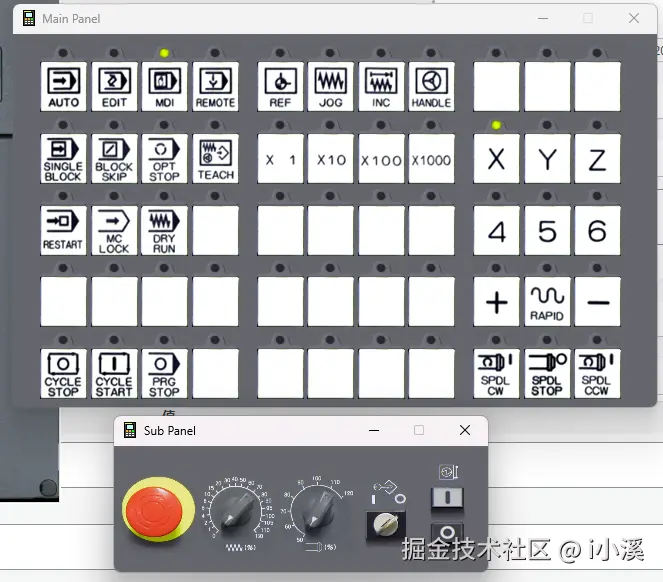

比如这里我运行 FS0i-D，选择一个设备点 OK
语言切换中文
以 FS0i-MODEL D 为例，其它机型操作一样

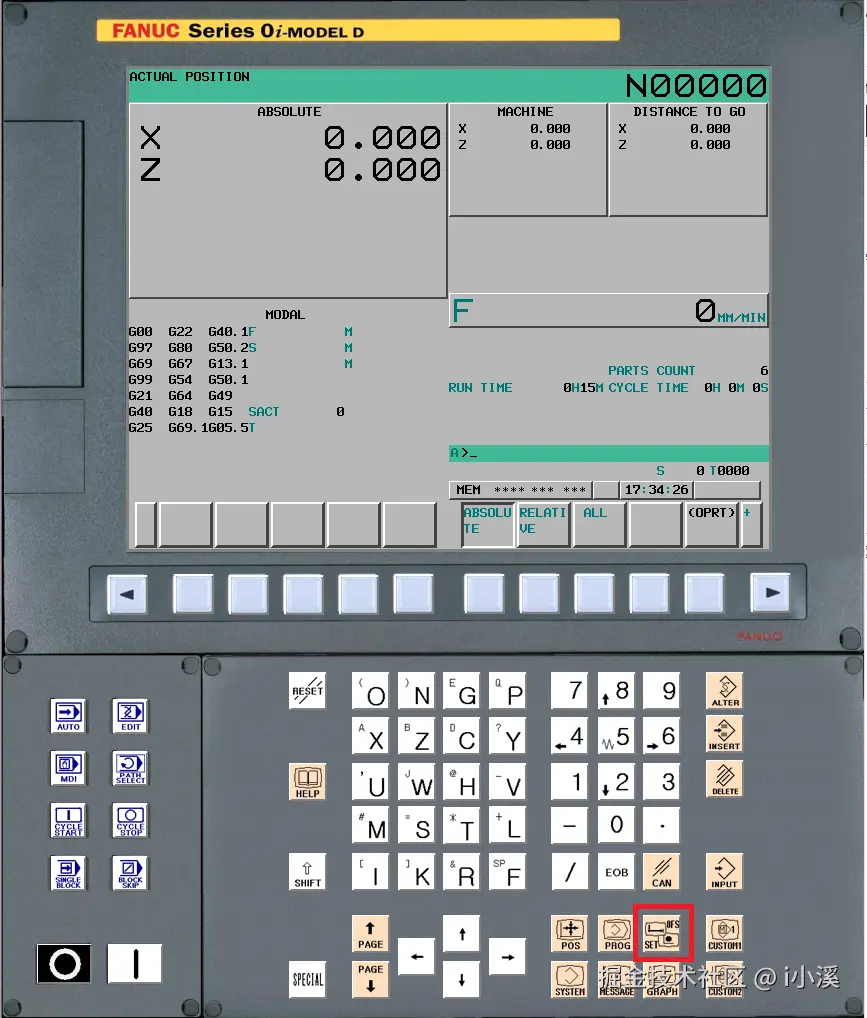

按SET

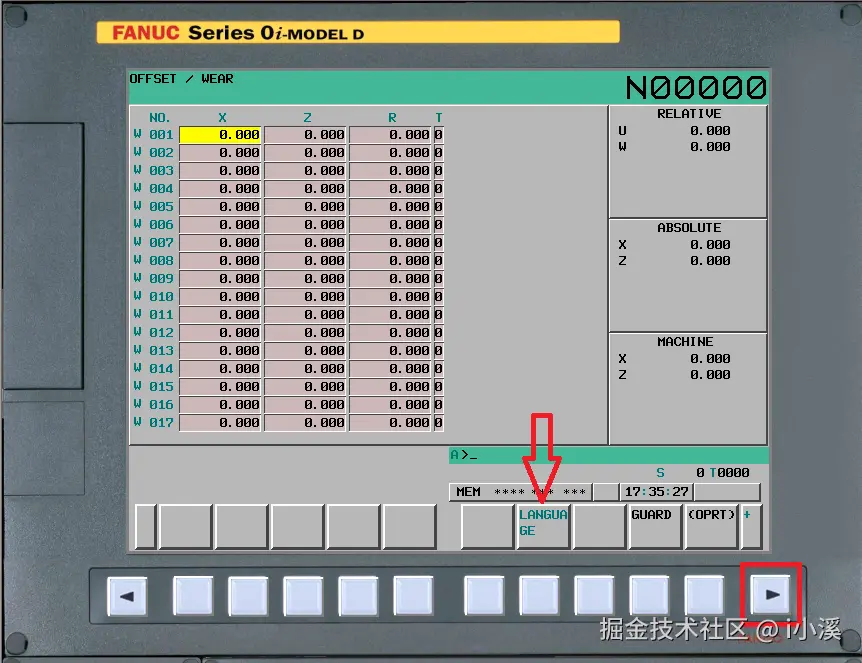

按右键直到看到LANGUAGE
按 LANGUAGE下面的按钮

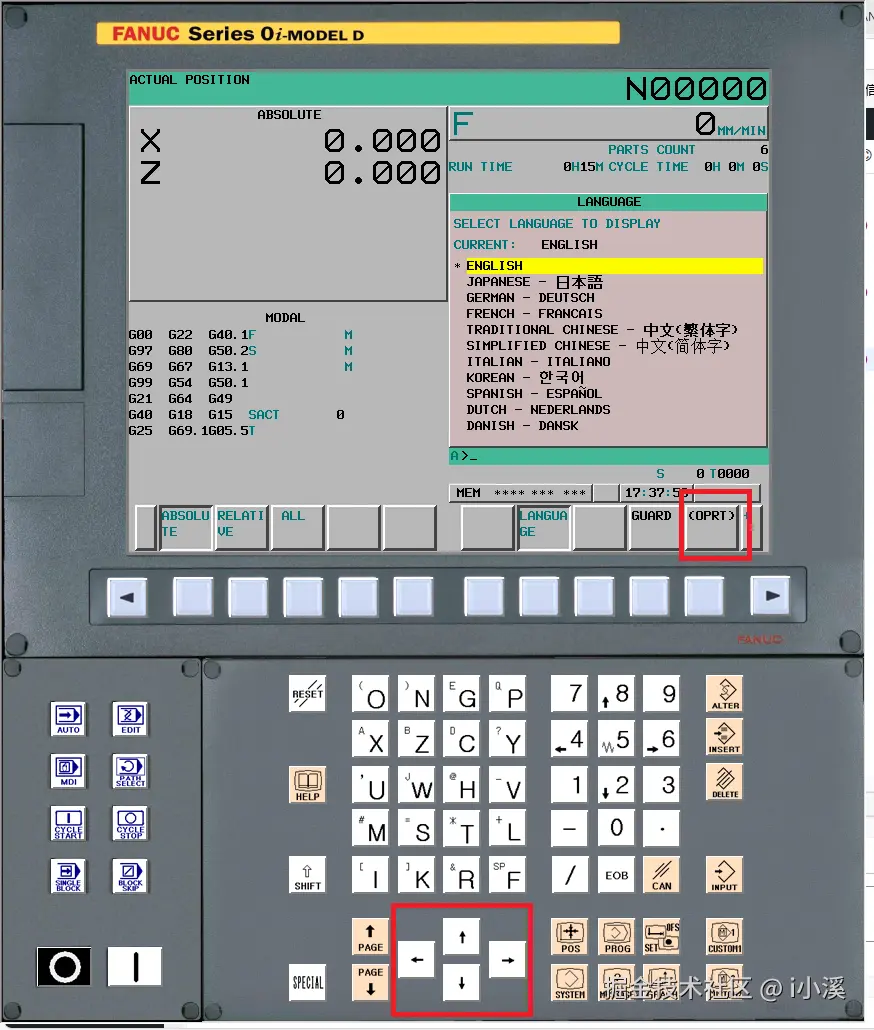

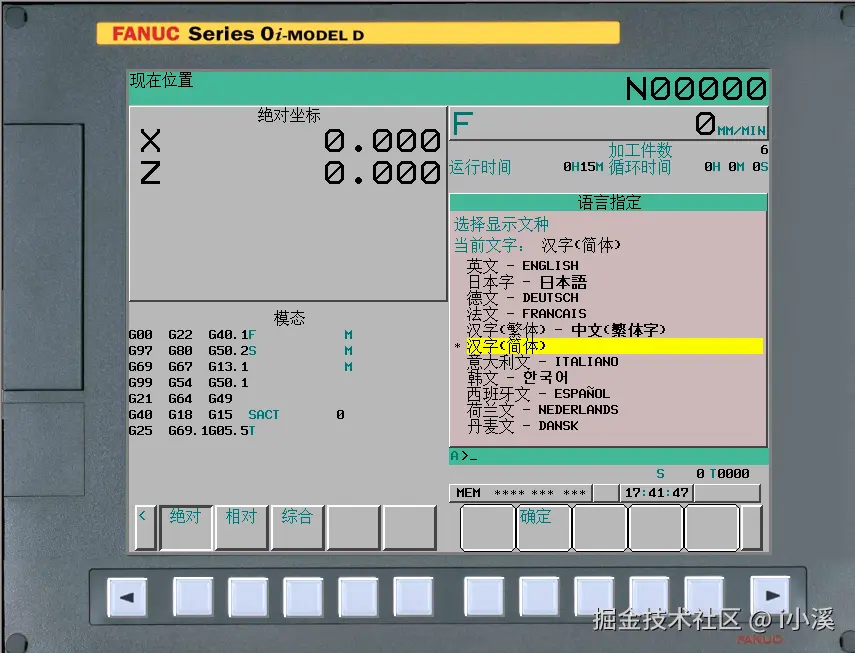

按下键选中中文(简体字)【部分机床是无法切换中文的】，然后按ORT下面的键

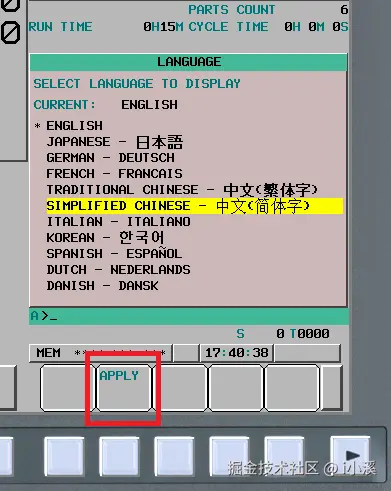

然后按APPLY应用修改
界面就变成中文了
启用 PMC 仿真

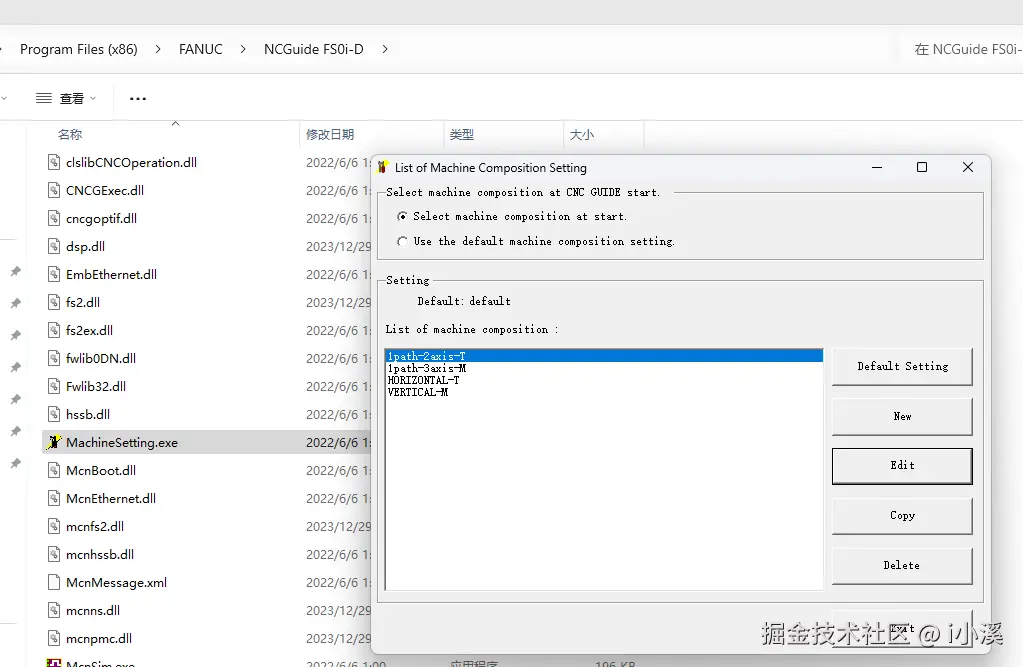

比如这里打开 FS0i-D 的设置，选中要编辑的型号，右侧点Edit进入编辑

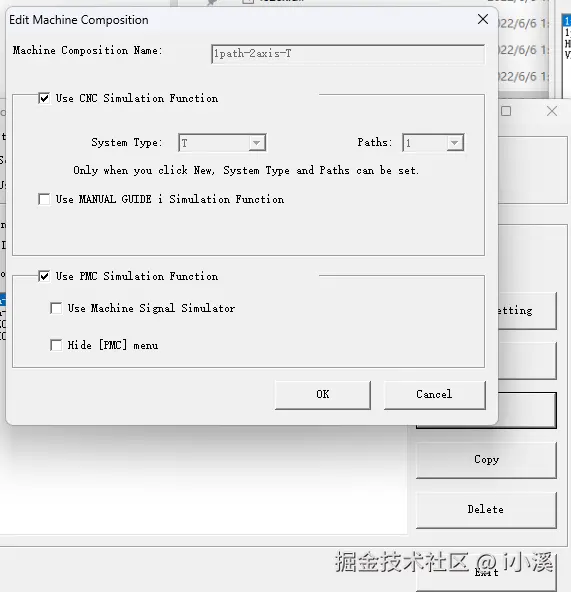

勾选Use PMC Simulation Function启用 PMC 仿真功能，点 OK 确认
点 Exit 退出
这样启动这个仿真程序的时候就有 PMC 了
内存卡

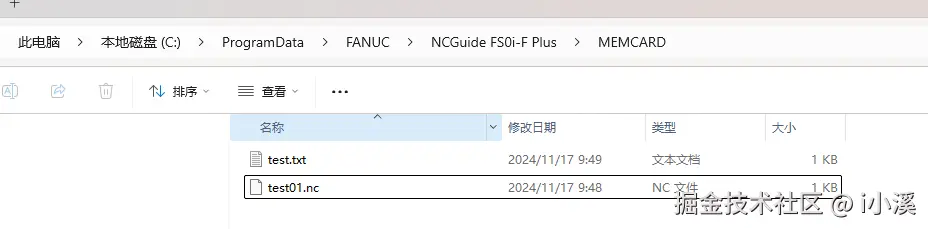

在 C:\ProgramData\FANUC 目录可以看到各个机型，在支持内存卡的机型目录里有一个 MEMCARD 目录，将文件放进去就可以在仿真程序中以内存卡的方式操作读取，比如这里我在 FS0i-F PLUS 里创建了两个文本文件（注意不要使用中文名，可能显示乱码）

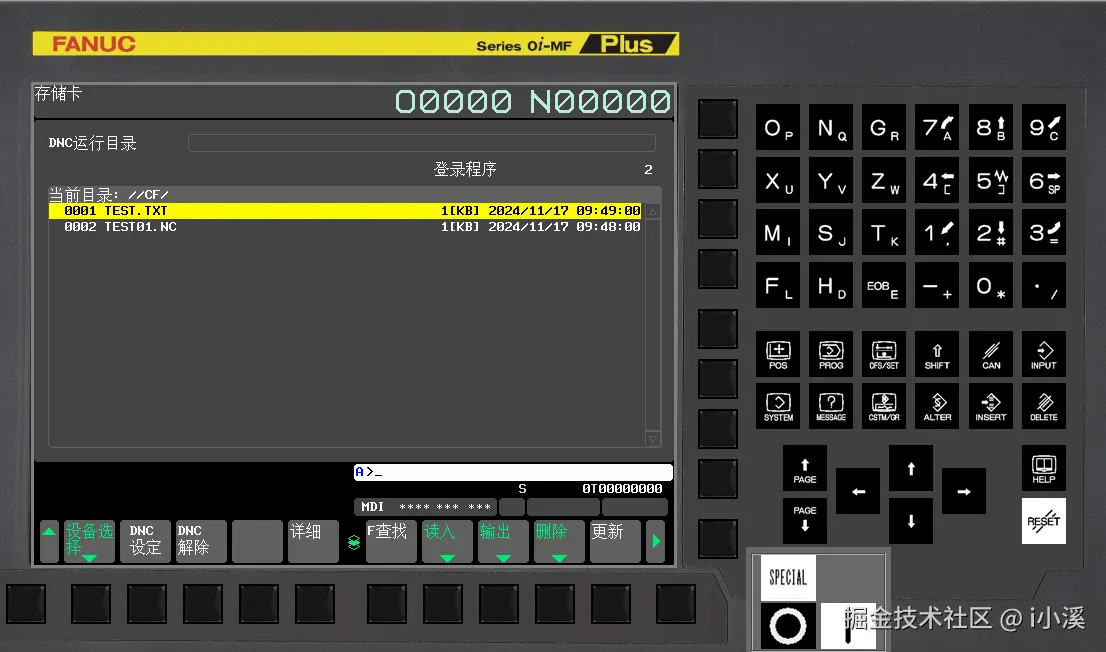

可以在仿真软件里看到

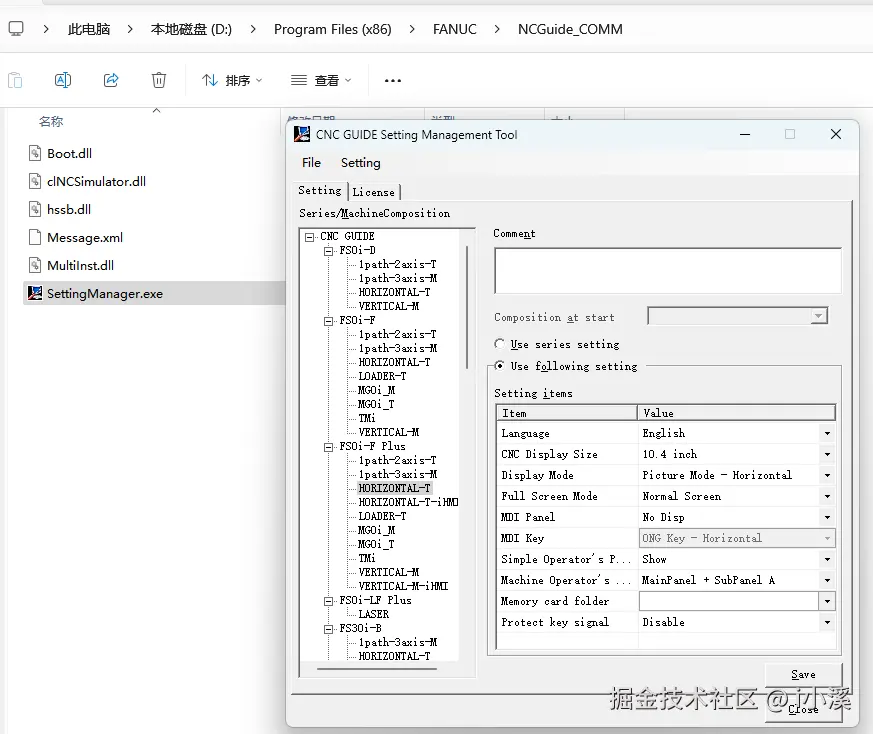

上面是默认的内存卡路径，如过要修改，可以运行 CNC GUIDE Setting Management Tool【设置管理工具】
左边选择机型，右边选择Use following setting下面就可以自定义设置了，展开Memory card folder可以选择路径或者直接在编辑框输入
