Flink-To-Paimon 2pc写入机制

1.结论：Paimon的写入提交机制和Flink的Checkpoint机制紧密绑定

0. Paimon的LSM-Tree

   •  WriteBuffer / SortBuffer：即内存中的 MemTable。数据写入时首先进入这里。
   •  Sorted Run：从内存刷盘后形成的有序数据文件。每个 Sorted Run 内部按主键排序。
   •  Levels：LSM-Tree 的分层结构。L0 层的不同文件之间主键范围可能重叠，而 L1 及更高层的文件之间主key范围互不重叠。这种结构使得查询在高层级可以非常高效地定位数据。
   • MergeTreeWriter：负责将内存中的数据刷写到磁盘，形成新的 Sorted Run。
   • MergeTreeCompactManager：后台合并任务的调度中心。它会根据预设的策略（如文件数量、空间放大率），不断地触发合并任务，维持 LSM-Tree 的健康状态。

1. 数据写缓冲：Flink将数据发送到Paimon的Sink算子，会先根据主键计算所属的bucket，然后数据发送给处理该桶的Writer实例，先写入到内存的写缓冲MemTable(这里是WriteBuffer)

   • 配置write-buffer-size：控制每个 Writer 的写缓冲大小。增大此值可以减少刷盘频率，提升吞吐，但会增加内存消耗和 Checkpoint 的时长，通常设置为256M~1G
   • 配置write-buffer-spillable：: 当设置为 true 时，如果写缓冲耗尽，数据可以被溢出（Spill）到本地磁盘，避免因反压（Back-Pressure）导致整个流处理作业阻塞。

2. 预提交（Pre-Commit） ：当 Flink 开始一个 Checkpoint 时，所有的 Paimon Writer 会刷盘（Flush）其内存缓冲中的数据，生成新的 L0 层文件。这些文件及其元数据（被称为 DataFileMeta）被发送给提交器（Committer）。

   • Flush时，MemTable中的所有数据会按照主键排序，然后再写入到一个新的数据文件Sorted Run，并被放置在LSM-Tree的L0层，L0 层的特点是其内部的不同文件之间可能存在主键范围的重叠

3. 全局提交（Global Commit） ：做 Checkpoint 期间，JobManager 会通知 Paimon 的全局提交器（Global Committer）。全局提交器会执行以下原子操作：

   1.  生成新的 Manifest：将本次 Checkpoint 产生的所有新数据文件的元数据写入一个新的清单文件（Manifest File）。
   2.  创建新的 Snapshot：创建一个新的快照文件，该文件指向新生成的清单文件，并记录本次提交的其它元信息，
   3.  将snapshot、manifest、datfile关联起来

      注意：只有当创建了Snaoshot的时候，写入的文件才可见；若在提交过程中发生任何失败（例如：JobManager 崩溃），快照文件没有被创建，那么这部分写入的数据不会对用户可见，从而避免了“读脏数据”)

4. 后续压缩（Compaction）：已完成全局提交后，L0 层的文件数量会不断增加。过多的文件不仅会降低查询性能（读放大），还会增加元数据管理的开销。因此，Paimon 引入了Compaction机制，它会将多个Sorted Run进行合并成新的或更高层的数据文件，并产生changelog，这样下游消费者可以流式消费

   • 合并过程：将多个Sorted Run(同一层或不同层)，将他们的数据进行多路归并排序(Paimon采用的是最小堆（Min-Heap）和败者树（Loser Tree)，败者树通常能提供更好的性能，因为它减少了比较的次数)
   • 合并策略：类似RocksDB的Universal Compaction策略
   • 相关配置
     • 配置num-sorted-run.compaction-trigger：当一个桶内的 Sorted Run 文件数量达到此阈值时，触发一次合并操作。这是控制合并频率的核心参数，默认是5。
     • 配置num-sorted-run.stop-trigger: 当文件数量达到此阈值时，会暂停写入，以强制等待合并完成。这是防止文件数量失控、导致查询性能严重下降的保护机制。

2.流程图

介绍今天的三位成员，分别是CDC、Paimon Sink、Committer Operator

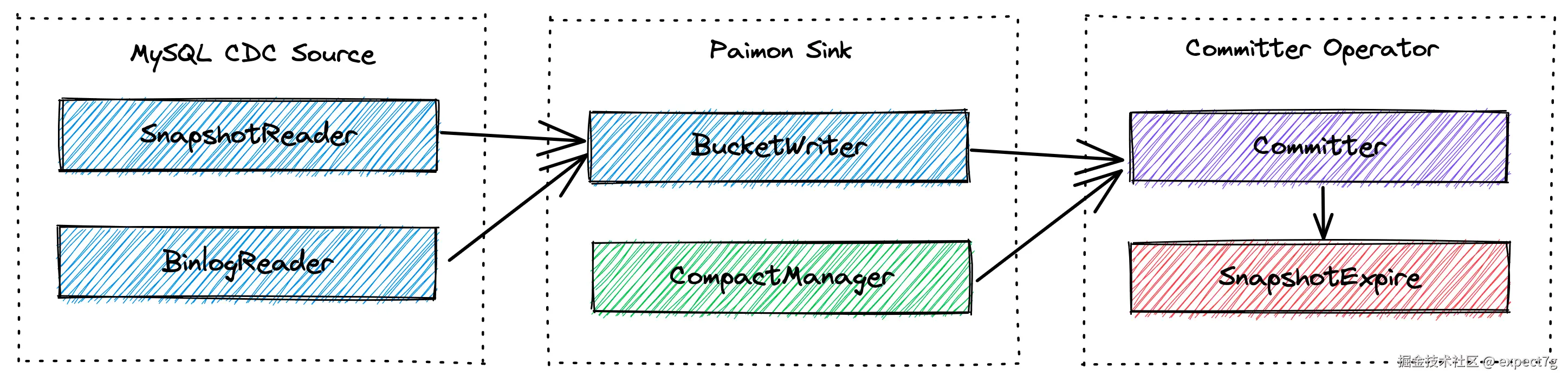

流程图如下：

1. MySQL CDC Sourceuniform-read snapshot 和 incremental data，同时读取快照数据 和读取增量数据。SnapshotReaderBinlogReader
2. Paimon Sink将数据写入 bucket 级别的 Paimon 表中。其中的 the will trigger compaction 异步。CompactManager
3. Committer Operator是负责提交快照和过期快照的单一实例。

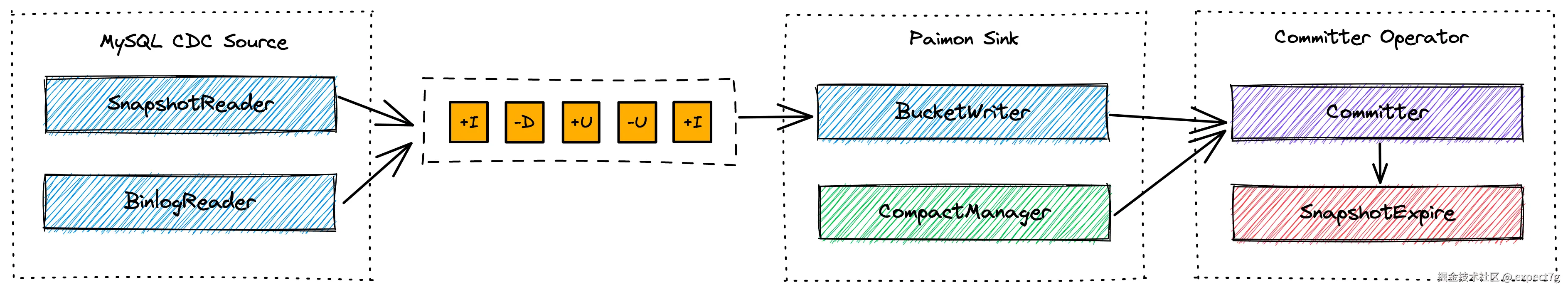

《1》CDC干了啥

MySQL Cdc Source读取快照和增量数据，并在规范化后将其发送到下游。

《2》paimon sink干了啥

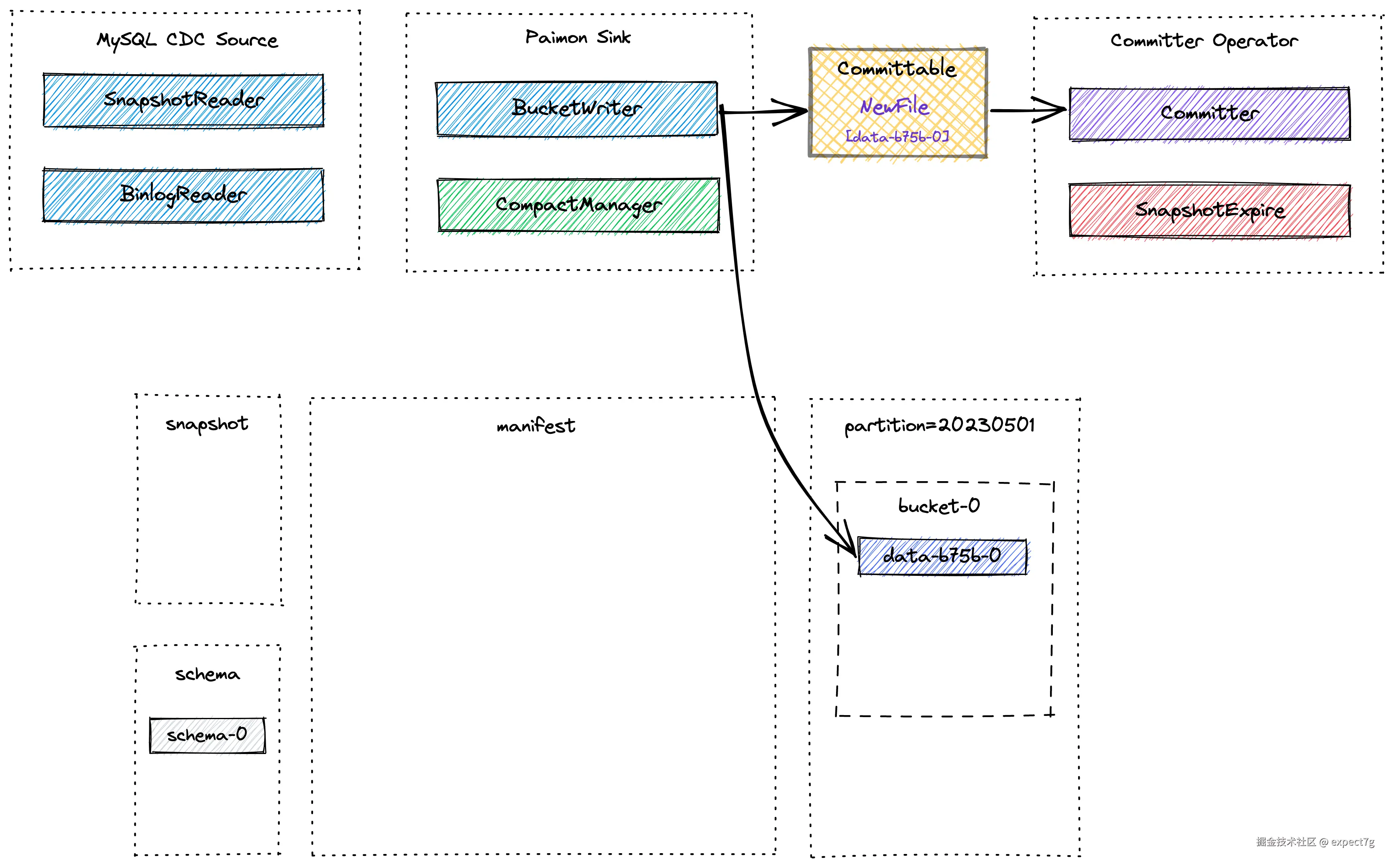

Paimon Sink首先在基于堆的 LSM 树中缓冲new record，并在内存缓冲区满了开始flush刷写到磁盘，形成L0层文件。

注意，写入的每个数据文件都是一个排序好的，按顺序执行。此时，manifest和snapshot还没有创建，数据并不可见。在 Flink 检查点发生之前，将flush所有缓冲区的记录并向下游发送可提交消息。Paimon SinkCommitter Operator他开始真正开始提交时发生在做checkpoint的时期。

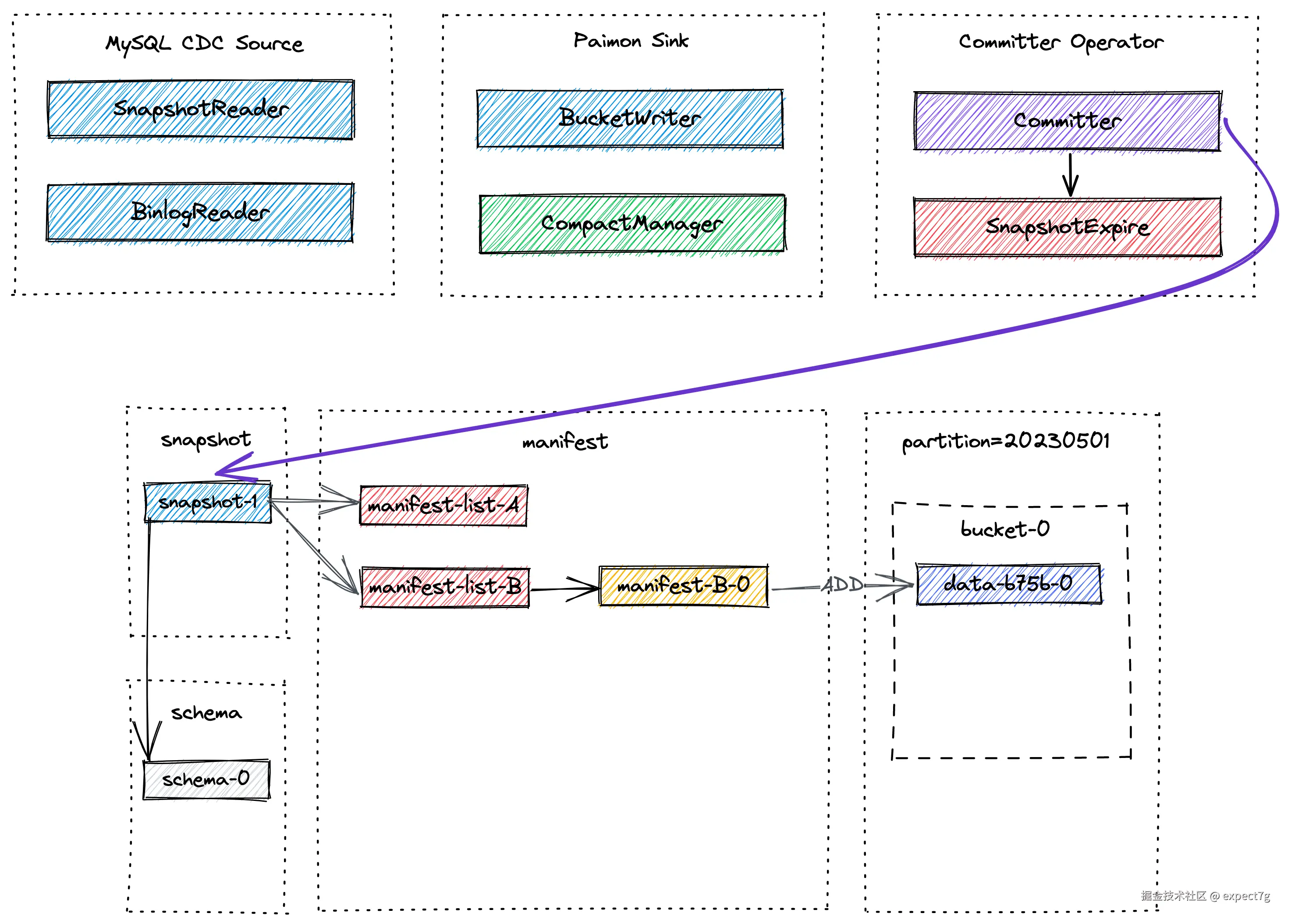

《3》committer operator干了啥

在 checkpoint 期间，将创建一个新快照并将其与清单列表相关联，以便快照 包含有关表中所有数据文件的信息。Committer Operator

注意：此时数据文件才可见，若配置了write-only=true,那么此时的数据文件是L0层，后续需要compaction才会形成L1及更高层

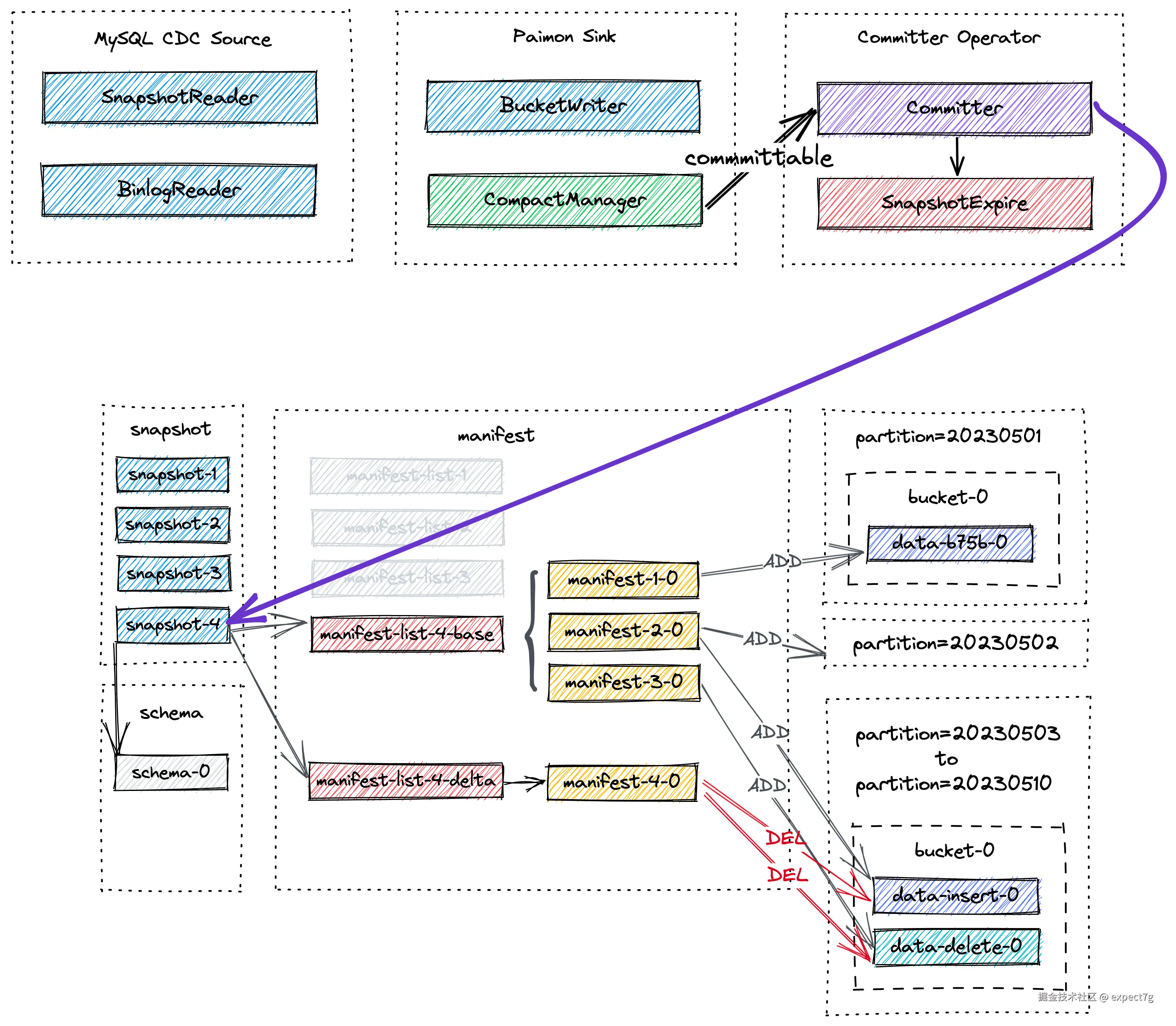

如果开启了压缩策略，并且达到了压缩条件，那么流程如下

进行异步压缩操作，并且由（相关操作）生成的可提交文件包含了先前文件合并文件的信息，因此，（系统）能够构建相应的清单条目。在这种情况下，在 Flink 检查点期间可能会生成两个快照，一个是针对已写入数据的快照（追加类型的快照），另一个是针对压缩操作的快照（压缩类型的快照）。如果在检查点间隔期间没有写入数据文件，那么只会创建追加类型的快照。（压缩管理器提交操作符）会根据快照过期情况进行检查，并对标记的数据文件执行物理删除操作。

也就是说在压缩的时候，其实没有真正的删除文件，只是逻辑删除文件了。

但是当snapshot过期后，就是真正的物理删除文件了
