基于 GDI+ 的 WinForm 自定义曲线图与折线图绘制

前言

在开发数据可视化界面时，WinForm 提供了 Chart 控件来快速实现折线图、柱状图等图表展示。然而，在一些需要高度定制化的场景下（如动态拖动、缩放曲线图），Chart 控件的功能显得不够灵活。因此，本文将介绍如何使用 GDI+ 在 WinForm 中自定义一个支持拖动和缩放的曲线图控件，并讲解其实现原理和关键代码。

一、实现原理

自定义曲线图的核心在于继承 Control 类并重写其 OnPaint 方法。通过 Graphics 对象，我们可以手动绘制 X 轴、Y 轴以及曲线数据。为了实现拖动和缩放功能，还需要监听鼠标事件（如 MouseDown、MouseMove、MouseUp 和 MouseWheel）来更新当前显示的数据范围和坐标轴刻度。

每次绘制时，都需要重新计算当前视口的显示范围，并根据该范围调整坐标轴刻度线的位置和数值，从而实现平滑的交互体验。

关键计算逻辑

获取合适的坐标轴刻度值

为了使坐标轴的刻度为整数或易于阅读的数字（例如从 222 到 999 显示为 200 到 1000），我们需要对原始数据进行处理。具体步骤如下：

1、取对数：计算原始值的十进制位数；

2、指数运算：根据位数进行放大或缩小；

3、向上/向下取整：根据是否需要大于原值选择 Math.Ceiling 或 Math.Floor；

4、还原成整数倍值：最终得到一个便于显示的整数刻度。

示例代码：

/// <summary>
/// 获取比value大的或者小的整数值
/// </summary>
/// <param name="value">要处理的值</param>
/// <param name="isBiggerThanValue">是否比value大</param>
/// <returns></returns>
private decimal GetProperValue(decimal value, bool isBiggerThanValue)
{
    var positive = value > 0 ? 1 : -1;
    //负值转换为正，正值为本身
    value = value * positive;

    var temp = value;
    int tenPowPart = 0;
    if (temp > 1)
    {
        while (temp >= 10)
        {
            tenPowPart++;
            temp = value * (decimal)Math.Pow(0.1, tenPowPart);
        }

        if (isBiggerThanValue)
        {
            temp = positive == 1 ? Math.Ceiling(temp) : Math.Floor(temp);
        }
        else
        {
            temp = positive == 1 ? Math.Floor(temp) : Math.Ceiling(temp);
        }

        var proper = positive * temp * (decimal)Math.Pow(10, tenPowPart);

        return proper;
    }
    else
    {
        while (temp < 1m && temp > 0)
        {
            tenPowPart++;
            temp = value * (decimal)Math.Pow(10, tenPowPart);
        }

        if (isBiggerThanValue)
        {
            temp = positive == 1 ? Math.Ceiling(temp) : Math.Floor(temp);
        }
        else
        {
            temp = positive == 1 ? Math.Floor(temp) : Math.Ceiling(temp);
        }
        var proper = positive * temp * (decimal)Math.Pow(0.1, tenPowPart);
        return proper;
    }
}

该方法可以智能地根据输入值返回一个“美观”的坐标轴刻度值，无论是整数还是小数都能很好地适配。

效果图

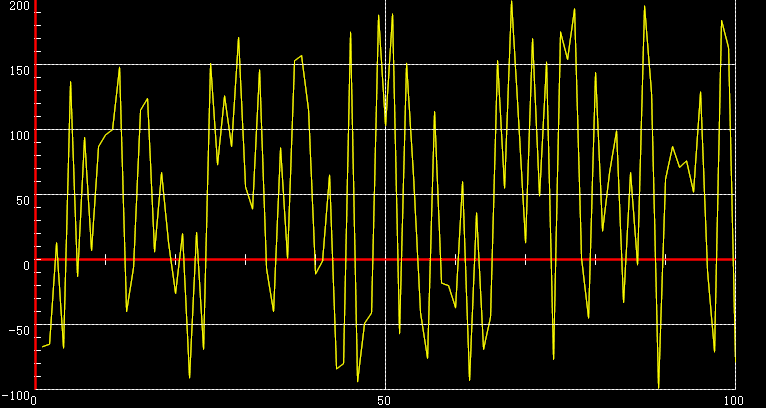

以下是部分效果截图：

总结

本文介绍了如何在 WinForm 中使用 GDI+ 实现一个支持拖动、缩放的自定义曲线图控件。虽然相比 Chart 控件来说，自定义方式在功能上存在一定局限性，但其灵活性更高，适合需要深度定制图形界面的应用场景。通过合理设计坐标轴计算逻辑，我们能够实现美观且实用的数据显示效果。
