矩阵开关卡是一种基于矩阵拓扑结构的信号切换设备，主要用于测试测量、自动化控制及通信系统中实现多通道信号的高效路由与管理。
以下是其核心特性与应用解析：
一、技术特性
多通道与灵活连接
矩阵开关卡支持多输入/输出通道的任意组合连接，能够通过行列结构实现信号路径的灵活配置。
高性能指标
切换速度高，导通电阻和插入损耗低，保障信号传输稳定性；
支持高精度信号隔离，有效避免信号串扰；
部分型号采用机电继电器（如阿尔泰科技的PCI2622模块），具备低热偏移特性，适用于低电压精密测量。
扩展性与智能化
部分产品支持板载继电器寿命监测功能，可预警设备维护周期。
二、应用场景
测试测量领域
作为测试仪器与被测对象的桥梁，例如在热敏电阻批量测试中，通过双线矩阵卡配合高精度万用表实现自动化批量测量，显著提升效率并降低成本。
自动化控制与通信
作为自动化系统的信号中枢协调设备运作，或在通信网络中优化链路稳定性。
工业与消费电子
广泛应用于工业自动化、电力系统、汽车导航、医疗设备等领域。
三、与多路复用开关卡的差异
连接灵活性：矩阵开关卡可实现任意输入/输出端口的全交叉连接，而多路复用卡主要用于单一通道的复用分配；
适用场景：矩阵卡更适合复杂信号路由需求，多路复用卡侧重提高资源利用率，二者功能互补但应用侧重点不同。
四、典型产品示例

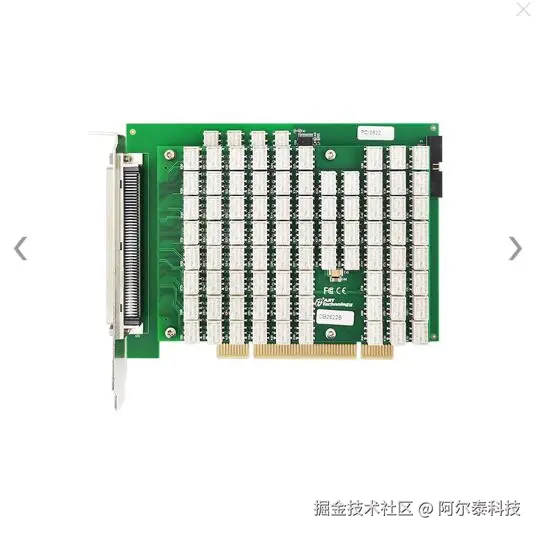

PCI2622通用开关模块：包含100个单刀单掷继电器，适用于大功率信号处理及精密测量场景；

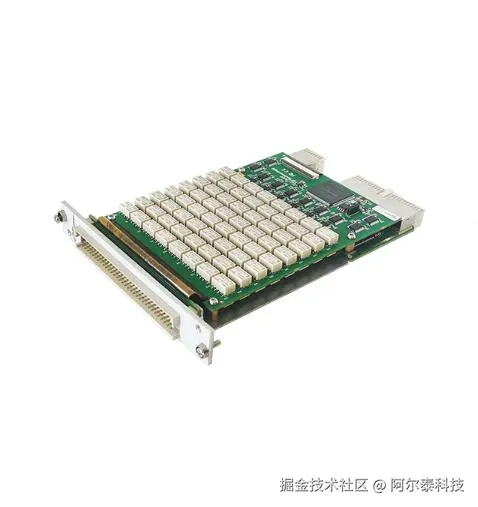

PXI2601双线矩阵卡：支持四线制电阻测试，交叉点达128个，适用于高精度产线测试。
