🔥Three.js轮廓线高亮神器来啦！自定义高亮选中效果只需一个类搞定！
在开发 Three.js 项目的过程中，很多人都会遇到这样一个需求——如何高亮选中某个物体？
我们希望用户点击一个模型，它能“亮起来”，视觉上突出显示，这样不仅提升交互体验，也让整体项目看起来更“高级”。
🎯 本文将手把手带你封装一个支持多物体、可配置、易管理的轮廓线系统，使用 Three.js 中的 OutlinePass 实现，只需一句话即可启用高亮选中效果！
✅ 轮廓线效果到底是啥？
轮廓线（Outline）是一种通过为选中的物体描边来增强视觉效果的技术。在 Three.js 中，我们可以借助 EffectComposer 与 OutlinePass 来实现。

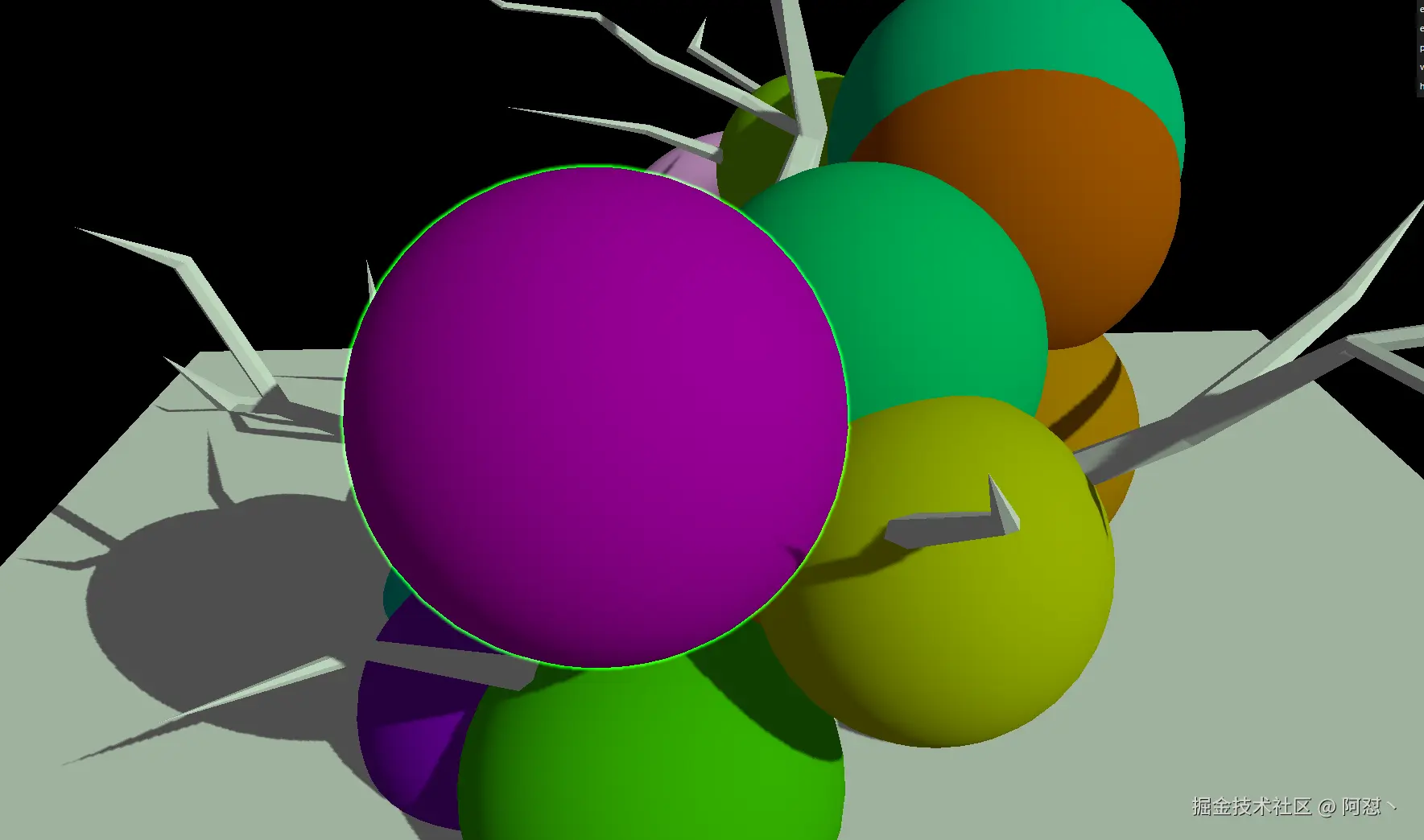

如下图所示（官方示例） 👇，添加了轮廓线的物体会被边缘描边勾勒出来，非常醒目：
✨ 功能亮点
我们将封装成一个 CustomOutline 类，具有以下特点：
- ✅ 多物体高亮支持，可批量添加或删除选中对象
- ✅ 动态启用/禁用轮廓线效果（比如切换编辑/预览模式）
- ✅ 支持可配置参数（颜色、粗细、透明度等）
- ✅ 释放资源、自动清理引用，适配复杂项目
📦 核心依赖
你需要先安装/引入以下 Three.js 扩展：
import { EffectComposer } from 'three/examples/jsm/postprocessing/EffectComposer.js'
import { RenderPass } from 'three/examples/jsm/postprocessing/RenderPass.js'
import { OutlinePass } from 'three/examples/jsm/postprocessing/OutlinePass.js'
import { OutputPass } from 'three/examples/jsm/postprocessing/OutputPass.js'
🧠 类的核心结构一览
我们将封装一个 CustomOutline 类，支持以下方法：
| 方法名 | 功能说明 |
|---|---|
addSelectedObjects(obj) | 添加高亮对象 |
removeSelectedObjects(obj) | 移除高亮对象 |
clearSelectedObjects() | 清除所有高亮 |
setOutlineParameters(options) | 设置描边参数 |
enable() / disable() | 启用/关闭描边 |
render() | 每帧渲染时调用 |
dispose() | 释放资源 |
setSize(width, height) | 自适应画布大小 |
📄 使用示例
// 初始化
const outline = new CustomOutline(scene, camera, renderer)
// 设置轮廓线参数
outline.setOutlineParameters({
edgeStrength: 5,
edgeThickness: 2,
visibleEdgeColor: '#00ffff',
})
// 添加选中高亮的物体
outline.addSelectedObjects(mesh)
// 渲染循环中调用
function animate() {
requestAnimationFrame(animate)
outline.render()
}
✅ 小提示：你还可以动态设置 visibleEdgeColor 或 hiddenEdgeColor 来实现不同状态下的风格变化！
💡 适用场景
- 模型编辑器中的物体选中反馈
- 三维配置器中高亮显示部件
- 智慧矿山、数字孪生等系统中的对象标识
- 教学可视化、模型拆解引导
📁 完整源码
/**
* CustomOutline 类 - Three.js 的轮廓线效果管理器（优化版本）
* 提供了一个性能优化的轮廓线效果系统，支持：
* - 懒加载初始化
* - 高效的对象管理
* - 优化的渲染性能
* - 自适应分辨率
* - 内存优化
*
* @class
* @author [ADui]
* @version 2.0.0
*/
import * as THREE from 'three'
import { EffectComposer } from 'three/examples/jsm/postprocessing/EffectComposer.js'
import { RenderPass } from 'three/examples/jsm/postprocessing/RenderPass.js'
import { OutlinePass } from 'three/examples/jsm/postprocessing/OutlinePass.js'
import { OutputPass } from 'three/examples/jsm/postprocessing/OutputPass.js'
/**
* 默认的轮廓线效果参数配置
* 使用 Object.freeze 防止配置被意外修改
* @constant
* @type {Object}
*/
const DEFAULT_OUTLINE_OPTIONS = Object.freeze({
edgeStrength: 3.0, // 轮廓线强度
edgeGlow: 0.0, // 发光强度
edgeThickness: 1.0, // 线条粗细
pulsePeriod: 0, // 脉冲周期（0表示禁用）
usePatternTexture: false, // 是否使用纹理图案
visibleEdgeColor: new THREE.Color(0xffffff), // 可见边缘颜色
hiddenEdgeColor: new THREE.Color(0x190a05), // 被遮挡边缘颜色
opacity: 1.0, // 透明度
})
export default class CustomOutline {
/**
* 创建一个新的轮廓线效果实例
* @constructor
* @param {THREE.Scene} scene - Three.js 场景
* @param {THREE.Camera} camera - Three.js 相机
* @param {THREE.WebGLRenderer} renderer - Three.js 渲染器
*/
constructor(scene, camera, renderer) {
/** @private */ this._scene = scene
/** @private */ this._camera = camera
/** @private */ this._renderer = renderer
// 使用 Set 存储选中的对象，提供 O(1) 的查找和删除效率
/** @private */ this._selectedObjects = new Set()
/** @private */ this._enabled = true
// 缓存频繁使用的值，避免重复创建
/** @private */ this._renderSize = new THREE.Vector2()
/** @private */ this._currentOptions = { ...DEFAULT_OUTLINE_OPTIONS }
// 延迟初始化标志
/** @private */ this._initialized = false
/** @private */ this._lastPixelRatio = null
}
/**
* 懒加载初始化 - 仅在首次需要时初始化所有组件
* 这样可以节省内存并提高初始化性能
* @private
*/
/**
* 懒加载初始化 - 仅在首次需要时初始化所有组件
* @private
*/
_lazyInit() {
if (this._initialized) return
this._renderer.getSize(this._renderSize)
// 创建优化的渲染目标
const renderTarget = new THREE.WebGLRenderTarget(this._renderSize.x, this._renderSize.y, {
minFilter: THREE.LinearFilter,
magFilter: THREE.LinearFilter,
format: THREE.RGBAFormat,
colorSpace: THREE.SRGBColorSpace,
type: THREE.HalfFloatType,
samples: 4,
})
this._composer = new EffectComposer(this._renderer, renderTarget)
const renderPass = new RenderPass(this._scene, this._camera)
renderPass.clearAlpha = 0
this._composer.addPass(renderPass)
this._outlinePass = new OutlinePass(this._renderSize, this._scene, this._camera)
this._outlinePass.renderToScreen = false
this._composer.addPass(this._outlinePass)
const outputPass = new OutputPass(THREE.ACESFilmicToneMapping)
outputPass.renderToScreen = true
this._composer.addPass(outputPass)
this.setOutlineParameters(this._currentOptions)
this._initialized = true
this._lastPixelRatio = this._renderer.getPixelRatio()
}
/**
* 更新轮廓线效果的参数配置
* 只更新发生变化的参数，提高性能
* @param {Object} options - 轮廓线参数配置对象
*/
setOutlineParameters(options = {}) {
if (!this._initialized) {
// 如果尚未初始化，只更新存储的配置
Object.assign(this._currentOptions, options)
return
}
// 只更新发生变化的参数
Object.entries(options).forEach(([key, value]) => {
if (this._currentOptions[key] !== value && key in this._outlinePass) {
this._currentOptions[key] = value
this._outlinePass[key] = value
}
})
}
/**
* 添加要显示轮廓线的物体
* @param {THREE.Object3D|Array<THREE.Object3D>} objects - 要添加轮廓线的物体或物体数组
*/
addSelectedObjects(objects) {
if (!this._initialized) this._lazyInit()
const objectsArray = Array.isArray(objects) ? objects : [objects]
let changed = false
objectsArray.forEach((object) => {
if (!this._selectedObjects.has(object)) {
this._selectedObjects.add(object)
changed = true
}
})
// 只在发生变化时更新
if (changed) {
this._outlinePass.selectedObjects = Array.from(this._selectedObjects)
}
}
/**
* 移除物体的轮廓线效果
* @param {THREE.Object3D|Array<THREE.Object3D>} objects - 要移除轮廓线的物体或物体数组
*/
removeSelectedObjects(objects) {
if (!this._initialized) return
const objectsArray = Array.isArray(objects) ? objects : [objects]
let changed = false
objectsArray.forEach((object) => {
if (this._selectedObjects.delete(object)) {
changed = true
}
})
// 只在发生变化时更新
if (changed) {
this._outlinePass.selectedObjects = Array.from(this._selectedObjects)
}
}
/**
* 清除所有轮廓线效果
*/
clearSelectedObjects() {
if (!this._initialized) return
this._selectedObjects.clear()
this._outlinePass.selectedObjects = []
}
/**
* 获取当前所有具有轮廓线效果的物体
* @returns {Array<THREE.Object3D>} 具有轮廓线效果的物体数组
*/
getSelectedObjects() {
return Array.from(this._selectedObjects)
}
/**
* 更新轮廓线效果的渲染尺寸
* @param {number} width - 新的渲染宽度
* @param {number} height - 新的渲染高度
*/
setSize(width, height) {
if (!this._initialized) {
this._renderSize.set(width, height)
return
}
this._renderSize.set(width, height)
this._composer.setSize(width, height)
}
/**
* 设置轮廓线的可见边缘颜色
* @param {THREE.Color|string|number} color - 新的颜色值
*/
setVisibleEdgeColor(color) {
if (!this._initialized) this._lazyInit()
this._outlinePass.visibleEdgeColor.set(color)
}
/**
* 设置轮廓线的隐藏边缘颜色
* @param {THREE.Color|string|number} color - 新的颜色值
*/
setHiddenEdgeColor(color) {
if (!this._initialized) this._lazyInit()
this._outlinePass.hiddenEdgeColor.set(color)
}
/**
* 销毁轮廓线效果，释放资源
* 完整的资源清理对于防止内存泄漏很重要
*/
dispose() {
if (!this._initialized) return
this.clearSelectedObjects()
this._outlinePass.dispose()
this._composer.dispose()
this._outlinePass = null
this._composer = null
this._selectedObjects = null
this._initialized = false
}
/**
* 临时禁用轮廓线效果，但保留配置
*/
disable() {
this._enabled = false
}
/**
* 重新启用之前禁用的轮廓线效果
*/
enable() {
if (!this._initialized) this._lazyInit()
this._enabled = true
}
/**
* 执行轮廓线效果的渲染
* 包含性能优化和自适应处理
*/
render() {
if (!this._enabled || !this._initialized) {
this._renderer.render(this._scene, this._camera)
return
}
// 检查并适应设备像素比的变化
const currentPixelRatio = this._renderer.getPixelRatio()
if (this._lastPixelRatio !== currentPixelRatio) {
this._composer.setPixelRatio(currentPixelRatio)
this._lastPixelRatio = currentPixelRatio
}
this._composer.render()
}
}
🔚 结语
Three.js 是一个强大的 3D 渲染引擎，而 OutlinePass 的轮廓线效果则能为你的项目增添视觉亮点与交互体验。
希望这个封装类能帮你节省时间、提升项目质量。
