算子链机制

expect7g
82 阅读5分钟

1.提出问题和答案

具体代码解析看Flink-Graph-3.JobGraph生成源码

先提一个问题：“为什么我的 Flink 作业 Web UI 中只显示出了一个框，并且 Records Sent 和Records Received 指标都是 0 ？是我的程序写得有问题吗？”

这种情况几乎都不是程序有问题，而是因为 Flink 的 operator chain ——即算子链机制导致的，即提交的作业的执行计划中，所有算子的并发实例（即 sub-task ）都因为满足特定条件而串成了整体来执行，自然就观察不到算子之间的数据流量了。

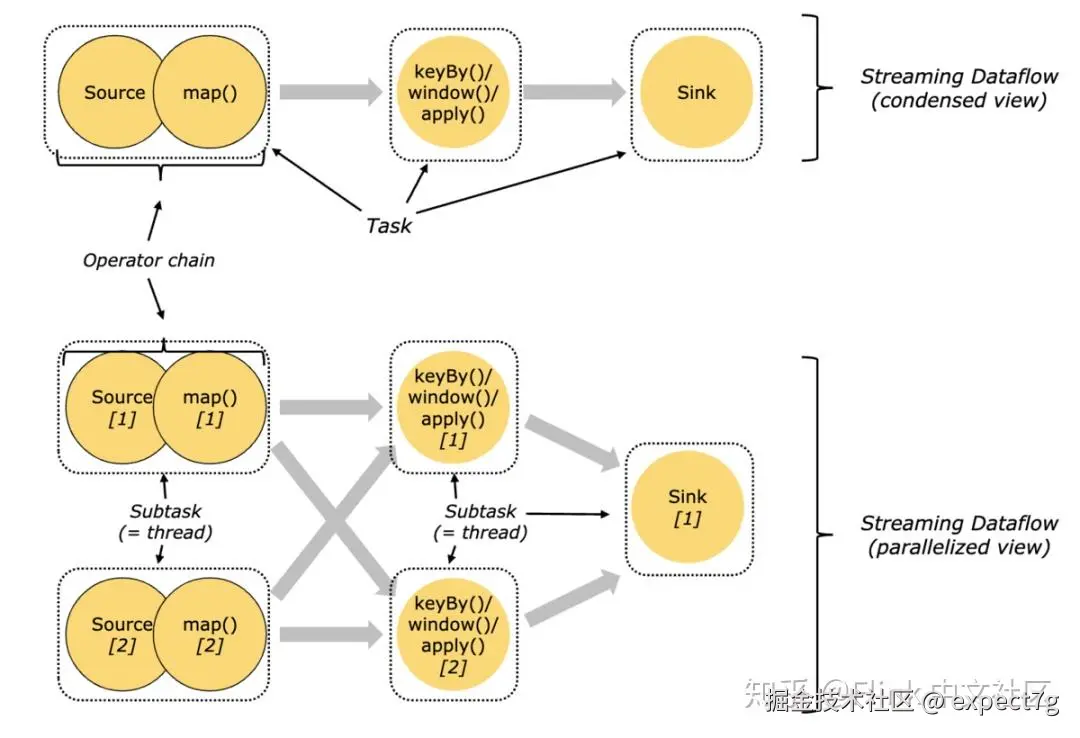

当然上述是一种特殊情况。我们更常见到的是只有部分算子得到了算子链机制的优化，如官方文档中出现过多次的下图所示，注意 Source 和 map() 算子。

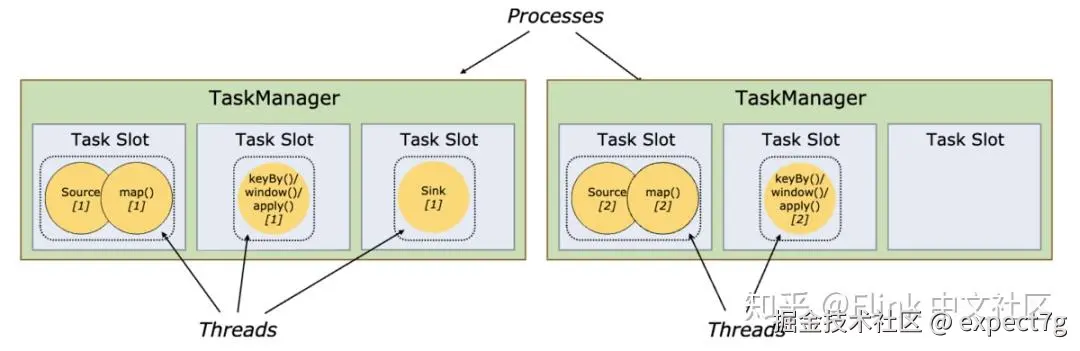

算子链机制的好处是显而易见的：所有 chain 在一起的 sub-task 都会在同一个线程（即 TaskManager 的 slot）中执行，能够减少不必要的数据交换、序列化和上下文切换，从而提高作业的执行效率。


2.从源码分析

对 Flink Runtime 稍有了解的看官应该知道，Flink 作业的执行计划会用三层图结构来表示，即：

  • StreamGraph —— 逻辑流图
  • JobGraph —— 作业流图：优化的逻辑执行计划（Web UI 中看到的就是这个）
  • ExecutionGraph —— 执行流图：物理执行计划

算子链是在优化逻辑计划时加入的，也就是由 StreamGraph 生成 JobGraph 的过程中。那么我们来到负责生成 JobGraph 的 org.apache.flink.streaming.api.graph.StreamingJobGraphGenerator 类，查看其核心方法 createJobGraph() 的源码。

(1) 创建jobGraph

private JobGraph createJobGraph() {
    // make sure that all vertices start immediately
    jobGraph.setScheduleMode(streamGraph.getScheduleMode());
    // 先计算出 StreamGraph 中各个节点的哈希码作为唯一标识
    Map<Integer, byte[]> hashes = defaultStreamGraphHasher.traverseStreamGraphAndGenerateHashes(streamGraph);
    List<Map<Integer, byte[]>> legacyHashes = new ArrayList<>(legacyStreamGraphHashers.size());
    for (StreamGraphHasher hasher : legacyStreamGraphHashers) {
        legacyHashes.add(hasher.traverseStreamGraphAndGenerateHashes(streamGraph));
    }
    // 并创建一个空的 Map 结构保存即将被链在一起的算子的哈希码
    Map<Integer, List<Tuple2<byte[], byte[]>>> chainedOperatorHashes = new HashMap<>();
    // 然后调用 setChaining() 方法
    setChaining(hashes, legacyHashes, chainedOperatorHashes);

    setPhysicalEdges();
    // 略...... 其他都是内存、检查点等配置代码
    return jobGraph;
}

(2) 构造算子链

private void setChaining(Map<Integer, byte[]> hashes, List<Map<Integer, byte[]>> legacyHashes, Map<Integer, List<Tuple2<byte[], byte[]>>> chainedOperatorHashes) {
    for (Integer sourceNodeId : streamGraph.getSourceIDs()) {
        createChain(sourceNodeId, sourceNodeId, hashes, legacyHashes, 0, chainedOperatorHashes);
    }
}

可见是逐个遍历 StreamGraph 中的 Source 节点，并调用 createChain() 方法。createChain() 是逻辑计划层创建算子链的核心方法，完整源码如下，有点长。

private List<StreamEdge> createChain(
        Integer startNodeId,
        Integer currentNodeId,
        Map<Integer, byte[]> hashes,
        List<Map<Integer, byte[]>> legacyHashes,
        int chainIndex,
        Map<Integer, List<Tuple2<byte[], byte[]>>> chainedOperatorHashes) {
    if (!builtVertices.contains(startNodeId)) {
        List<StreamEdge> transitiveOutEdges = new ArrayList<StreamEdge>(); // 当前算子链在JobGraph中的出边的列表，同时也是createChain方法的最终返回值
        List<StreamEdge> chainableOutputs = new ArrayList<StreamEdge>(); // 当前能够链在一起的StreamGraph边的列表
        List<StreamEdge> nonChainableOutputs = new ArrayList<StreamEdge>(); // 当前不能够链在一起的StreamGraph边的列表

        // 1.从Source开始遍历StreamGraph中当前节点的所有出边(OutEdge)
        StreamNode currentNode = streamGraph.getStreamNode(currentNodeId);
        for (StreamEdge outEdge : currentNode.getOutEdges()) {
            // 判断是否可以被链在一起,将结果放到对应的List中
            if (isChainable(outEdge, streamGraph)) {
                chainableOutputs.add(outEdge);
            } else {
                nonChainableOutputs.add(outEdge);
            }
        }
        // 2.对可以链在一起的边List遍历，以这些边的直接下游为起点，递归调用createChain()延展算子链
        for (StreamEdge chainable : chainableOutputs) {
            transitiveOutEdges.addAll(
                    createChain(startNodeId, chainable.getTargetId(), hashes, legacyHashes, chainIndex + 1, chainedOperatorHashes));
        }
        // 3.对于不可以链在一起的边List遍历，由于当前算子链的延展已经到头，以这些断点重新为起点，继续递归调用createChain()试图创建新的算子链
        for (StreamEdge nonChainable : nonChainableOutputs) {
            transitiveOutEdges.add(nonChainable);
            createChain(nonChainable.getTargetId(), nonChainable.getTargetId(), hashes, legacyHashes, 0, chainedOperatorHashes);
        }
        // 4.然后进行判断当前节点是不是算子链的起始节点，如果是，调用createJobVertex方法为算子链创建一个JobVertex(即JobGraph中的节点)，就形成了web UI的效果
        List<Tuple2<byte[], byte[]>> operatorHashes =
            chainedOperatorHashes.computeIfAbsent(startNodeId, k -> new ArrayList<>());

        byte[] primaryHashBytes = hashes.get(currentNodeId);
        OperatorID currentOperatorId = new OperatorID(primaryHashBytes);

        for (Map<Integer, byte[]> legacyHash : legacyHashes) {
            operatorHashes.add(new Tuple2<>(primaryHashBytes, legacyHash.get(currentNodeId)));
        }

        chainedNames.put(currentNodeId, createChainedName(currentNodeId, chainableOutputs));
        chainedMinResources.put(currentNodeId, createChainedMinResources(currentNodeId, chainableOutputs));
        chainedPreferredResources.put(currentNodeId, createChainedPreferredResources(currentNodeId, chainableOutputs));

        if (currentNode.getInputFormat() != null) {
            getOrCreateFormatContainer(startNodeId).addInputFormat(currentOperatorId, currentNode.getInputFormat());
        }
        if (currentNode.getOutputFormat() != null) {
            getOrCreateFormatContainer(startNodeId).addOutputFormat(currentOperatorId, currentNode.getOutputFormat());
        }

        StreamConfig config = currentNodeId.equals(startNodeId)
                ? createJobVertex(startNodeId, hashes, legacyHashes, chainedOperatorHashes)
                : new StreamConfig(new Configuration());

        setVertexConfig(currentNodeId, config, chainableOutputs, nonChainableOutputs);
        // 5.最后，还需要将各个节点的算子链数据写入各自的StreamConfig中，算子链的起始节点要额外保存下 transitiveOutEdges。StreamConfig 在后文的物理执行阶段会再次用到。
        if (currentNodeId.equals(startNodeId)) {
            config.setChainStart();
            config.setChainIndex(0);
            config.setOperatorName(streamGraph.getStreamNode(currentNodeId).getOperatorName());
            config.setOutEdgesInOrder(transitiveOutEdges);
            config.setOutEdges(streamGraph.getStreamNode(currentNodeId).getOutEdges());
            for (StreamEdge edge : transitiveOutEdges) {
                connect(startNodeId, edge);
            }
            config.setTransitiveChainedTaskConfigs(chainedConfigs.get(startNodeId));
        } else {
            chainedConfigs.computeIfAbsent(startNodeId, k -> new HashMap<Integer, StreamConfig>());
            config.setChainIndex(chainIndex);
            StreamNode node = streamGraph.getStreamNode(currentNodeId);
            config.setOperatorName(node.getOperatorName());
            chainedConfigs.get(startNodeId).put(currentNodeId, config);
        }

        config.setOperatorID(currentOperatorId);
        if (chainableOutputs.isEmpty()) {
            config.setChainEnd();
        }
        return transitiveOutEdges;
    } else {
        return new ArrayList<>();
    }
}

(3) 判断是否能成算子链

public static boolean isChainable(StreamEdge edge, StreamGraph streamGraph) {
    StreamNode upStreamVertex = streamGraph.getSourceVertex(edge);
    StreamNode downStreamVertex = streamGraph.getTargetVertex(edge);

    StreamOperatorFactory<?> headOperator = upStreamVertex.getOperatorFactory();
    StreamOperatorFactory<?> outOperator = downStreamVertex.getOperatorFactory();

    return downStreamVertex.getInEdges().size() == 1
            && outOperator != null
            && headOperator != null
            && upStreamVertex.isSameSlotSharingGroup(downStreamVertex)
            && outOperator.getChainingStrategy() == ChainingStrategy.ALWAYS
            && (headOperator.getChainingStrategy() == ChainingStrategy.HEAD ||
                headOperator.getChainingStrategy() == ChainingStrategy.ALWAYS)
            && (edge.getPartitioner() instanceof ForwardPartitioner)
            && edge.getShuffleMode() != ShuffleMode.BATCH
            && upStreamVertex.getParallelism() == downStreamVertex.getParallelism()
            && streamGraph.isChainingEnabled();
}

由此可得，上下游算子能够 chain 在一起的条件还是非常苛刻的（老生常谈了），列举如下：

  • 上下游算子实例处于同一个 SlotSharingGroup 中；
  • 下游算子的链接策略（ChainingStrategy）为 ALWAYS ——既可以与上游链接，也可以与下游链接。我们常见的 map()、filter() 等都属此类；
  • 上游算子的链接策略为 HEAD 或 ALWAYS。HEAD 策略表示只能与下游链接，这在正常情况下是 Source 算子的专属；
  • 两个算子间的物理分区逻辑是ForwardPartitioner；
  • 两个算子间的shuffle方式不是批处理模式ShuffleMode.Batch；
  • 上下游算子实例的并行度相同；
  • 没有禁用算子链。
