一.LSM树
LSM应用于各大框架中，如HBase、Kafka、Flink等等
Flink中的RocskDb采用了LSM的思想
// 配置分级存储
env.setStateBackend(newRocksDBStateBackend("file:///storage"));
// 智能图书管理：
// 畅销书 → 车上书架（内存）
// 常备书 → 中途书库（SSD）
// 罕见书 → 总馆书库（HDD）
但是各大框架中的LSM是有区别的
- HBase：强一致性；但维护复杂、Compation影响行性能
- Kafka：写入快、高吞吐、扩展强；但不适合小消息、磁盘占用大
- Flink的RocksDB：支持大状态、精准一次、故障恢复快；但状态回溯成本高、磁盘IO有瓶颈
1.核心思想
核心思想：利用顺序写入的方式来提高写操作的性能，并通过牺牲部分读取性能来换取更高的写入吞吐量

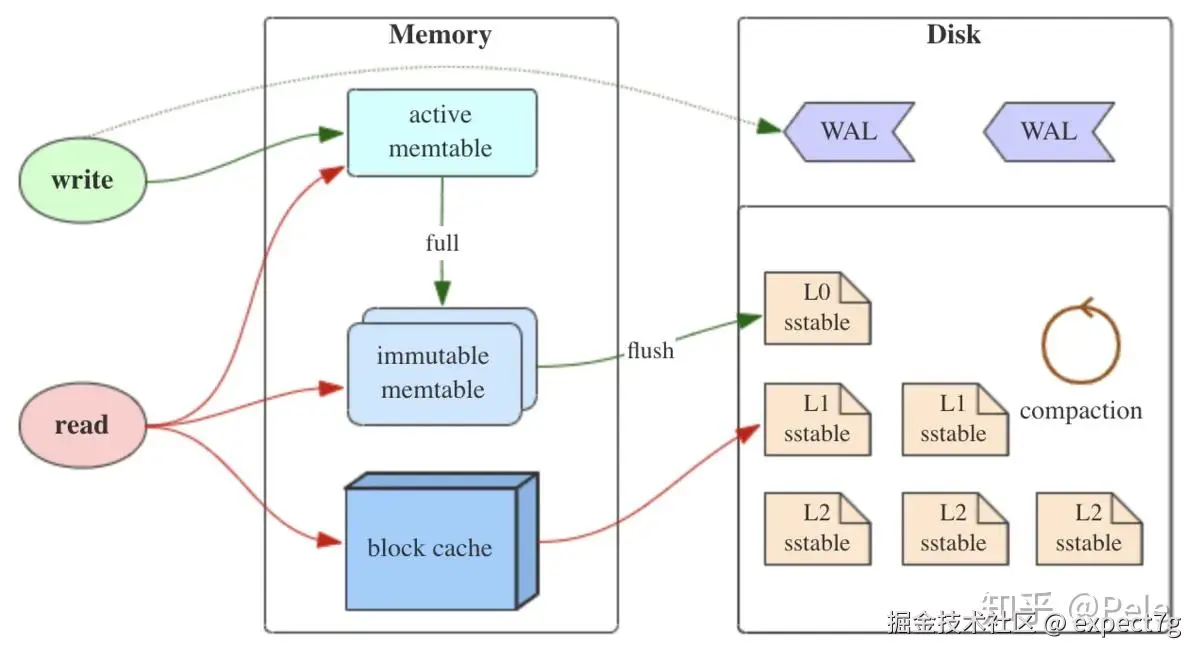

转变顺序：MemTable-->Immutable MemTable-->SSTable(落盘的)
0) WAL
预写日志，就像图书馆的入库登记簿，确保即使发生意外，也知道有哪些书应该在哪。
1) MemTable
内存表：就像新书暂存区
MemTable是在内存中的数据结构（跳表），用于保存最近更新的数据，会按照Key有序地组织这些数据，LSM树对于具体如何组织有序地组织数据并没有明确的数据结构定义，例如Hbase、Rocksdb默认是跳表来保证内存中key的有序。
因为数据暂时保存在内存中，内存并不是可靠存储，如果断电会丢失数据，因此通常会通过WAL(Write-ahead logging，预写式日志)的方式来保证数据的可靠性。
跳表就像多层索引系统：
顶层：快速导航 → 哲学区
中层：分类指引 → 中国哲学
底层：详细定位 → 《论语》架位3层2号
2) Immutable MemTable
当 MemTable达到一定大小后，会转化成Immutable MemTable。 Immutable MemTable是将转MemTable变为SSTable的一种中间状态。 写操作由新的MemTable处理，在转存过程中不阻塞数据更新操作。
3) SSTable(Sorted String Table)
就像打包好的箱装书，按ISBN编号有序存放。

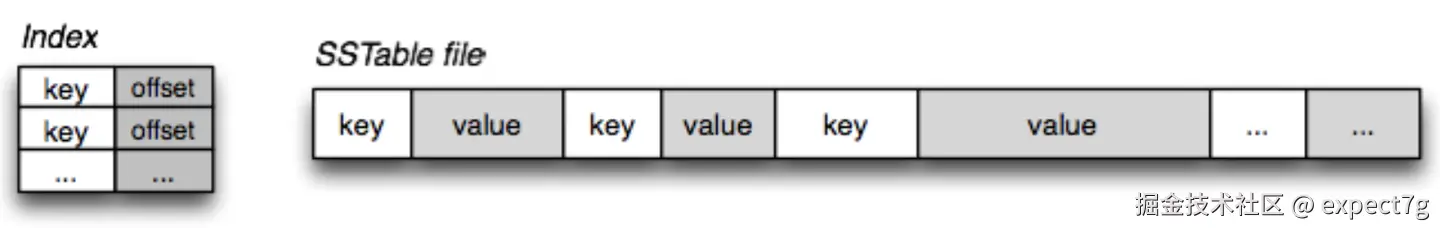

有序键值对集合（有序字符串表），是LSM树组在磁盘中的数据结构。为了加快SSTable的读取，可以通过建立key的索引以及布隆过滤器来加快key的查找。
这里需要关注一个重点，LSM树(Log-Structured-Merge-Tree)正如它的名字一样，LSM树会将所有的数据插入、修改、删除等操作记录(注意是操作记录)保存在内存之中，当此类操作达到一定的数据量后，再批量地顺序写入到磁盘当中。这与B+树不同，B+树数据的更新会直接在原数据所在处修改对应的值，但是LSM数的数据更新是日志式的，当一条数据更新是直接append一条更新记录完成的。 这样设计的目的就是为了顺序写，不断地将Immutable MemTable进行flush到持久化存储即可，而不用去修改之前的SSTable中的key，保证了顺序写。
因此当MemTable达到一定大小flush到持久化存储变成SSTable后，在不同的SSTable中，可能存在相同Key的记录， 当然最新的那条记录才是准确的。 这样设计的虽然大大提高了写性能，但同时也会带来一些问题：
1）冗余存储，对于某个key，实际上除了最新的那条记录外，其他的记录都是冗余无用的，但是仍然占用了存储空间。因此需要进行Compact操作(合并多个SSTable)来清除冗余的记录。 2）读取时需要从最新的倒着查询，直到找到某个key的记录。最坏情况需要查询完所有的SSTable，这里可以通过前面提到的索引/布隆过滤器来优化查找速度。
3) Compaction
压缩：就像图书整理日，合并书籍、去重、优化布局。
2.LSM树的Compact策略
Compact操作是十分关键的操作，否则SSTable数量会不断膨胀。在Compact策略上 ，主要介绍两种基本策略：size-tiered和leveled。
先介绍三个比较重要的概念，事实上不同的策略就是围绕这三个概念之间做出权衡和取舍。
- 读放大： 读取数据时实际读取的数据量大于真正的数据量。例如在LSM树中需要先在MemTable查看当前key是否存在，不存在继续从SSTable中寻找。
- 写放大： 写入数据时实际写入的数据量大于真正的数据量。例如在LSM树中写入时可能触发Compact操作，导致实际写入的数据量远大于该key的数据量。
- 空间放大： 数据实际占用的磁盘空间比数据的真正大小占用更多。上面提到的冗余存储，对于一个key来说，只有最新的那条记录是有效的，而之前的记录都是可以被清理回收的。
1) size-tiered 策略--固定层条数
原理：每层达到多少条数，就进行一次合并，并将合并结果传给下一层

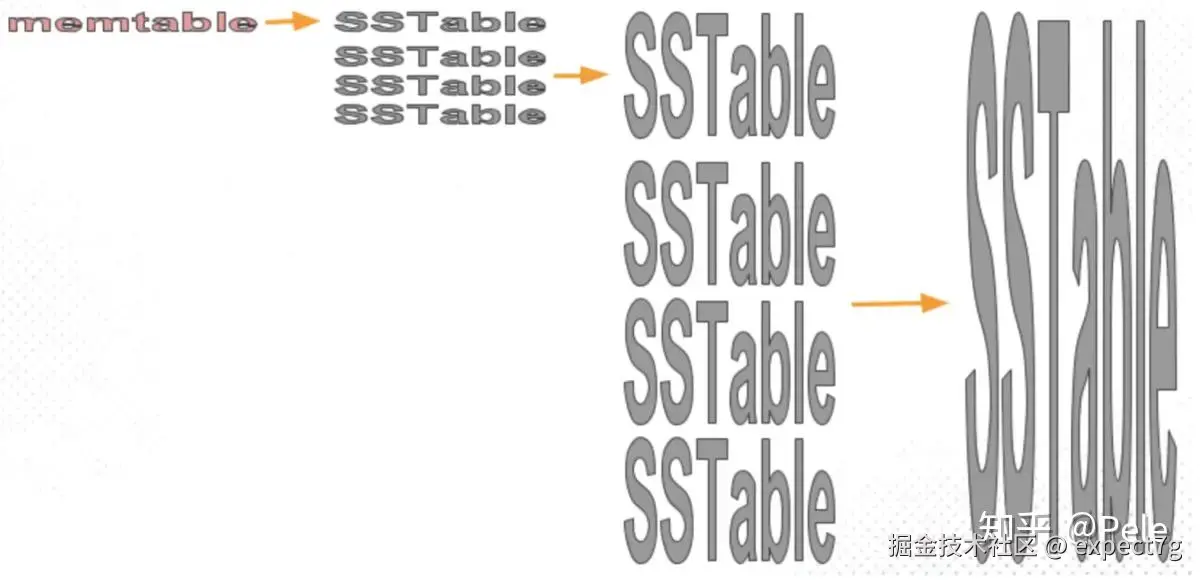

size-tiered策略保证每层SSTable的大小相近，同时限制每一层SSTable的数量。如上图，每层限制SSTable为N，当每层SSTable达到N后，则触发Compact操作合并这些SSTable，并将合并后的结果写入到下一层成为一个更大的sstable。
由此可以看出，当层数达到一定数量时，最底层的单个SSTable的大小会变得非常大。 并且size-tiered策略会导致空间放大比较严重 。 即使对于同一层的SSTable来说，每个key的记录是可能存在多份的，只有当该层的SSTable执行compact操作才会消除这些key的冗余记录。

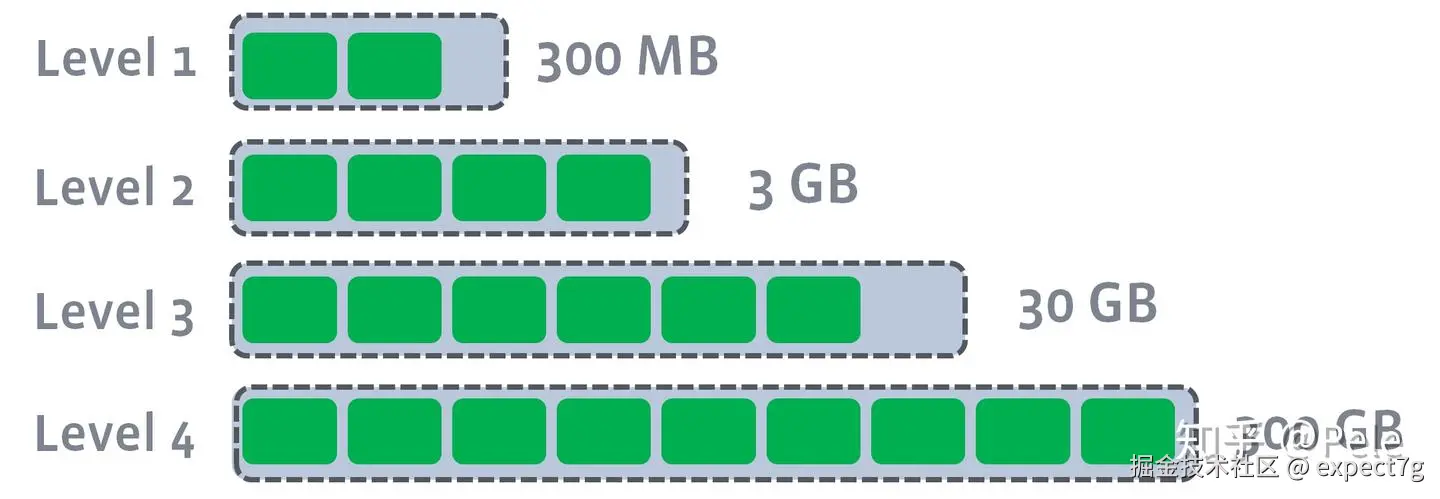

2) leveled策略--固定层大小
每一层的总大小固定，从上到下逐渐变大
leveled策略也是采用分层的思想，每一层限制总文件的大小。

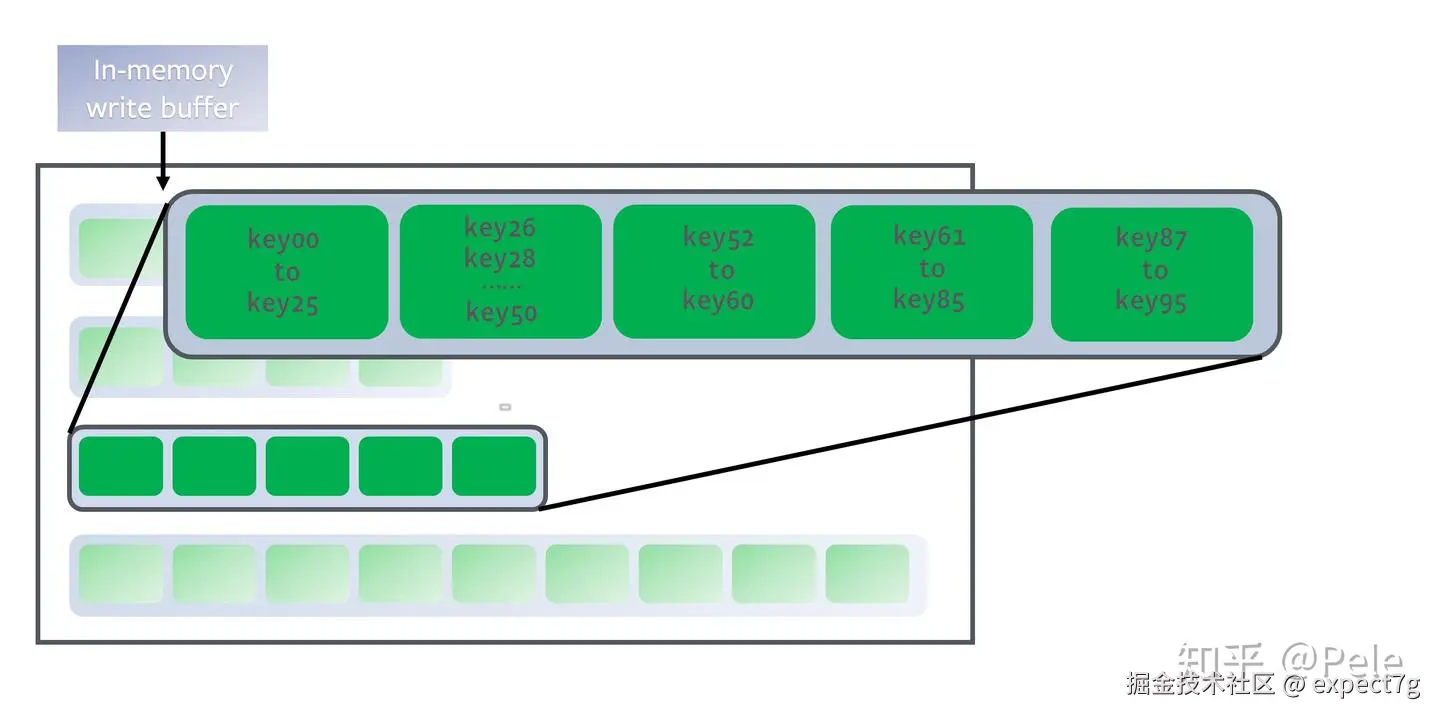

但是跟size-tiered策略不同的是，leveled会将每一层切分成多个大小相近的SSTable。
这些SSTable是这一层是全局有序的，意味着一个key在每一层至多只有1条记录，不存在冗余记录。 之所以可以保证全局有序，是因为合并策略和size-tiered不同，接下来会详细提到。
每一层的SSTable是全局有序的
假设存在以下这样的场景:

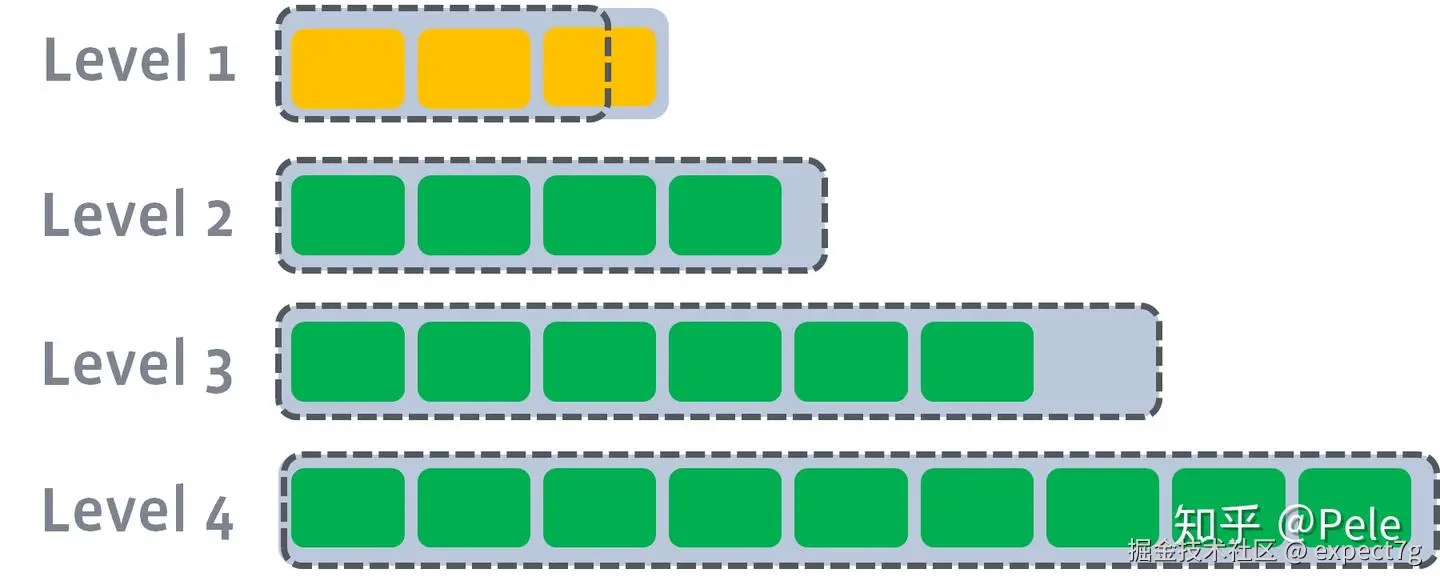

- L1的总大小超过L1本身大小限制：
此时L1超过了最大阈值限制
- 此时会从L1中选择至少一个文件，然后把它跟L2**有交集的部分(非常关键) **进行合并。生成的文件会放在L2:

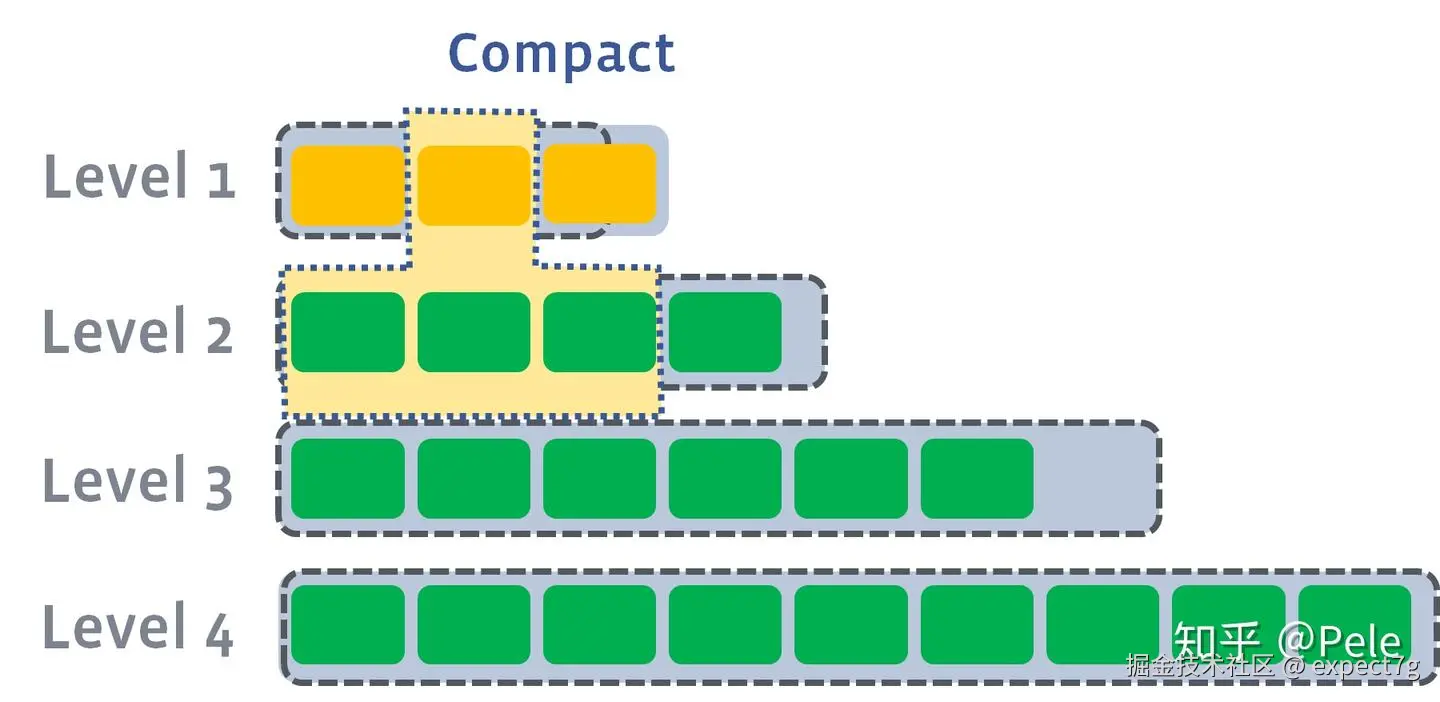

如上图所示，此时L1第二个SSTable的key的范围覆盖了L2中前三个SSTable，那么就需要将L1中第二个SSTable与L2中前三个SSTable执行Compact操作。

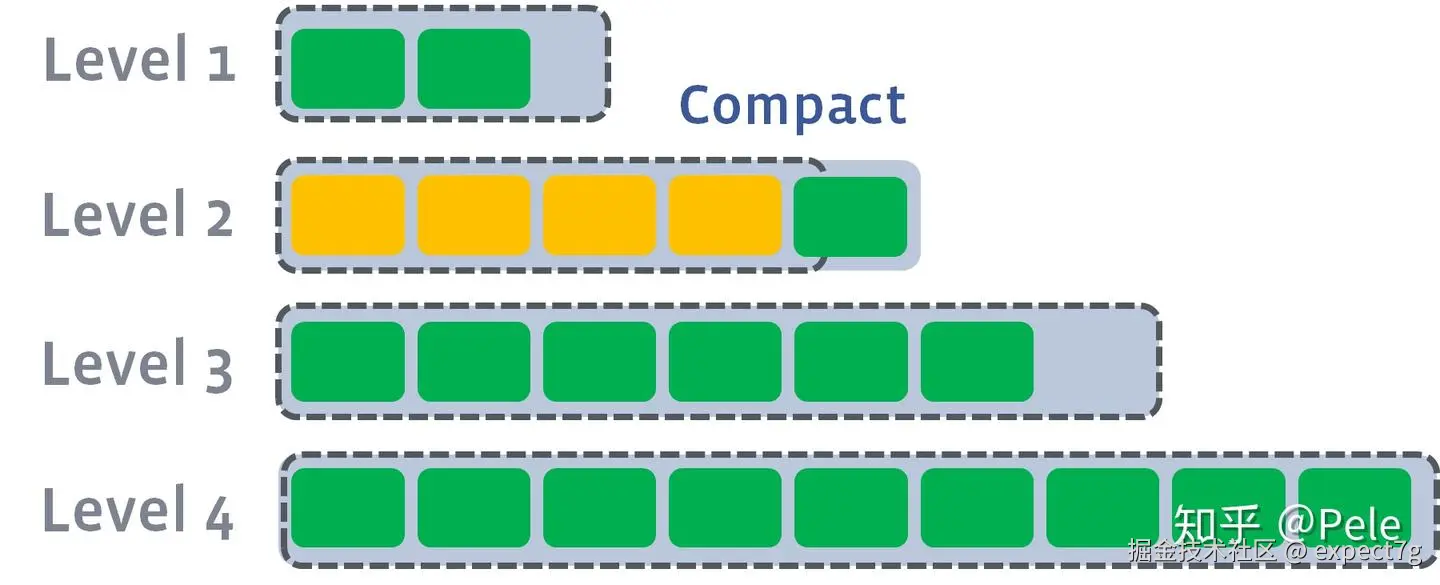

- 如果L2合并后的结果仍旧超出L5的阈值大小，需要重复之前的操作 —— 选至少一个文件，然后找到其与下层有关联的部分，最后把它合并到下一层:

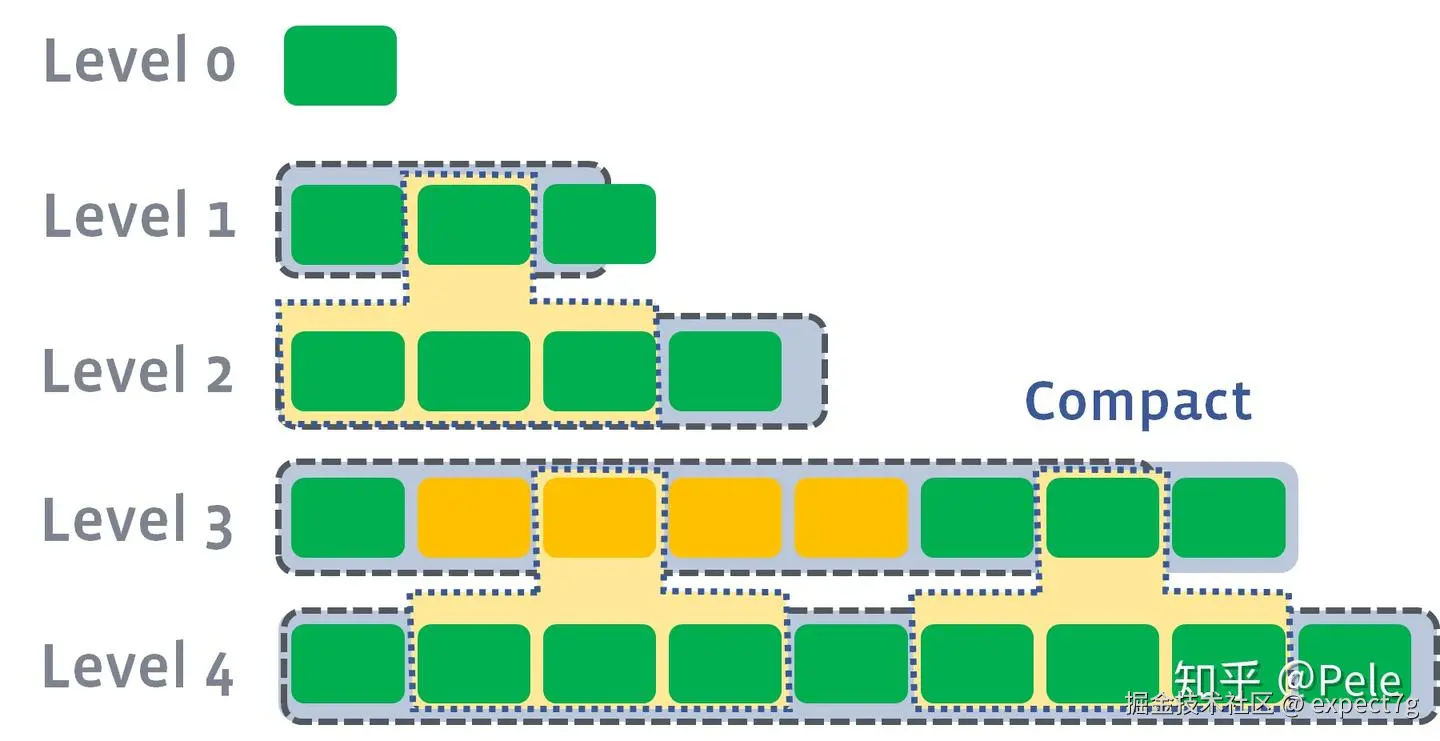

需要注意的是，多个不相干的合并是可以并发进行的：
leveled策略相较于size-tiered策略来说，每层内key是不会重复的，即使是最坏的情况，除开最底层外，其余层都是重复key，按照相邻层大小比例为10来算，冗余占比也很小。因此空间放大问题得到缓解。但是写放大问题会更加突出。
举一个最坏场景，如果LevelN层某个SSTable的key的范围跨度非常大，覆盖了LevelN+1层所有key的范围，那么进行Compact时将涉及LevelN+1层的全部数据。
3) 补充
<1> 布隆过滤器
可以将布隆过滤器部署在LSM磁盘Component之上，当做一个独立的过滤器使用。
- 对于点查询，先通过布隆过滤器判断是否存在，由于布隆过滤器的判非特性，当不满足布隆过滤器，也就没有必要读取该Component了。
- 对于当Component是B+树的情况，也可以将布隆过滤器部署在叶子上来达到降低IO的目的。
<2> 分区思想
另一种常见的方法是采用分区技术，即每一个Component又按照范围划分成多个不同范围的小的Component（每个称之为SSTable） 。这样做有很多好处：首先，可以将大的Component的合并分割成多个小的合并，并且分区还可以优化顺序递增主键和非均匀更新的性能。目前主流的数据库比如LevelDB和RocksDB都是采用的这种分区技术， 称之为分区合并策略（Partitioned Leveling Merge Policy）。
由于level 0是存储在内存，所以没必要分区。 当将一个SSTable从level L合并到SSTable从level L+1 时，只需要把与level L有交集的level L+1取出来，与level L合并生成新的level L+1上的SSTable即可，其他的不需要处理。

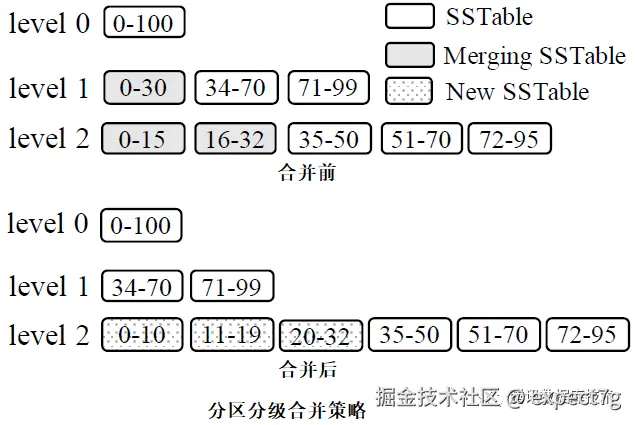

下图显示了当需要将level 1的0-30合并到level 2时，只需要处理level 2的0-15和16-32两个SSTable即可。合并后，旧的SSTable直接交给回收系统进行垃圾回收。对于一次合并过程究竟选择哪一个SSTable，不同数据库系统采用不同的方案，LevelDB采用round-robin方式。
