LabVIEW网络流通信介绍

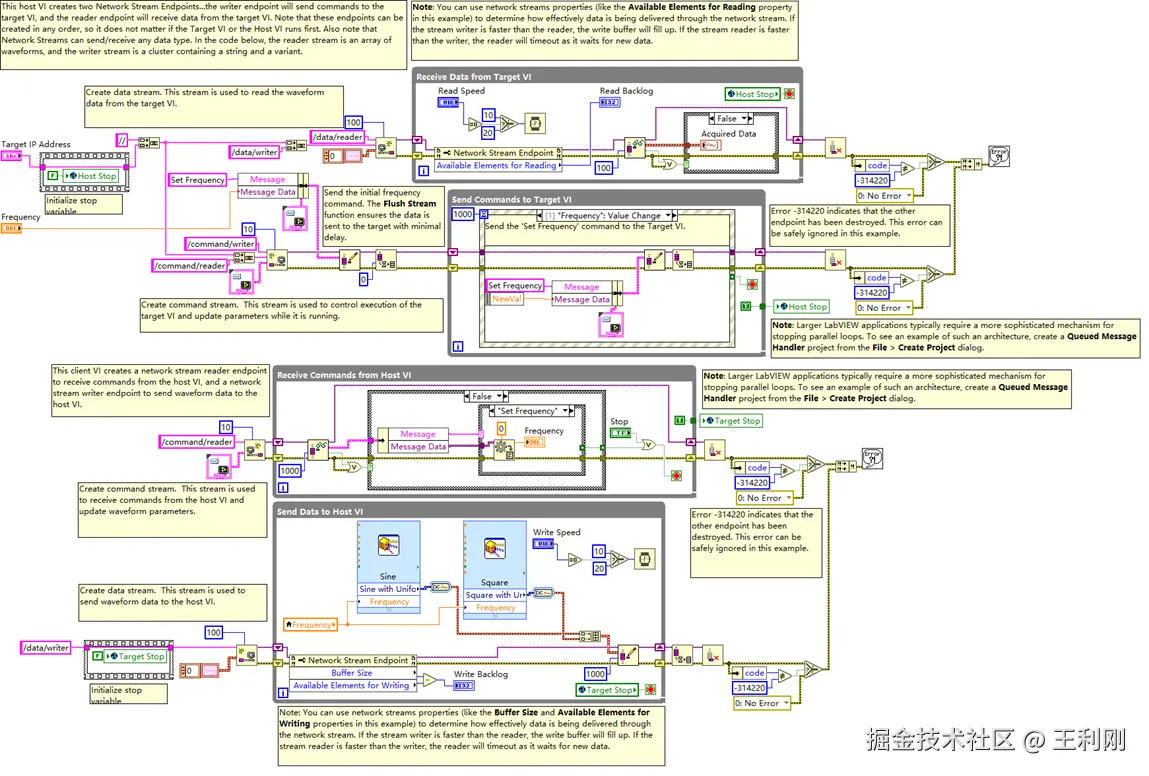

这个 VI 介绍了如何使用 Network Streams 实现两个独立运行的 VI 之间的数据和命令交换。可以将其拆解为以下几个核心部分：

1. 数据生产者 VI （通常称为 Target VI ）
2. • 负责生成波形数据（如正弦波、方波）
   • 通过 Writer Stream 将数据发送到网络
   • 接收来自主机的命令（如 "Set      Frequency"）并执行相应操作
3. 数据消费者 VI （通常称为 Host VI ）
4. • 通过 Reader Stream 接收波形数据
   • 显示接收到的波形（使用波形图表控件）
   • 发送控制命令（如调整频率）到目标 VI
5. 通信机制
6. • 使用 TCP/IP 协议，但 LabVIEW 封装了底层细节
   • 基于流的通信模式，支持连续数据传输
   • 自动处理网络连接建立和断开

关键步骤

1. 网络流端点 (Network Stream     Endpoints)
2. • 类似网络通信中的 "地址"，用于标识通信双方
   • 创建时需指定 IP 地址和端口号（默认 12345）
   • 不需要严格的创建顺序，但必须配对使用
3. 数据流操作
4. • Writer Stream：用于发送数据

2. • • 可发送多种数据类型（数值、数组、字符串等）
     • 示例中使用 "Write       Waveform" 函数发送波形数据
   • Reader Stream：用于接收数据
   • • 必须与发送端的数据类型匹配
     • 示例中使用 "Read       Waveform" 函数接收波形
3. 错误处理
4. • 错误代码 - 314220 表示 "另一端点已销毁"
   • 在示例中可以安全忽略此错误
   • 实际应用中建议添加更完善的错误处理逻辑

开发步骤

1. 创建前面板
2. • 主机 VI：添加波形图表、频率控制旋钮、启动 / 停止按钮
   • 目标 VI：添加波形生成控件、状态指示器
3. 网络配置
4. • 默认使用本地回环地址 (127.0.0.1) 进行测试
   • 实际远程通信时需配置正确的 IP 地址
   • 确保防火墙允许 LabVIEW 通过指定端口通信

调试技巧

1. 连接失败
2. • 检查 IP 地址和端口号是否匹配
   • 确保两个 VI 都已启动
   • 尝试使用 ping 命令测试网络连通性
3. 数据显示异常
4. • 确认数据类型匹配（例如不要尝试用数值控件显示波形数据）
   • 检查数据流的发送和接收速率是否匹配
   • 尝试添加数据缓冲区以平滑显示
5. 性能问题
6. • 大数据量传输时建议使用 "高速数据流" 模式
   • 考虑在循环中添加适当的延时以降低 CPU 使用率
   • 对于复杂应用，可使用 Profiler 工具分析性能瓶颈

应用场景

1. 分布式测试系统：将传感器数据从现场设备传输到中央监控站
2. 远程控制：通过网络控制工业设备或实验仪器
3. 多机协同计算：将计算任务分配到多个计算节点并行处理
4. 数据记录与回放：实时传输数据并保存到文件，后续可回放分析

通过理解这些基本概念和操作步骤，可以快速掌握 LabVIEW 中基于 Network Streams 的 VI 间通信技术，为开发更复杂的分布式系统打下基础。
